2004-TYPE-2 | Внутренний угловой соединитель Паз 6 к профилям серии 20

2004-TYPE-2 внутренний угловой соединитель Паз 6 к профилям серии 20

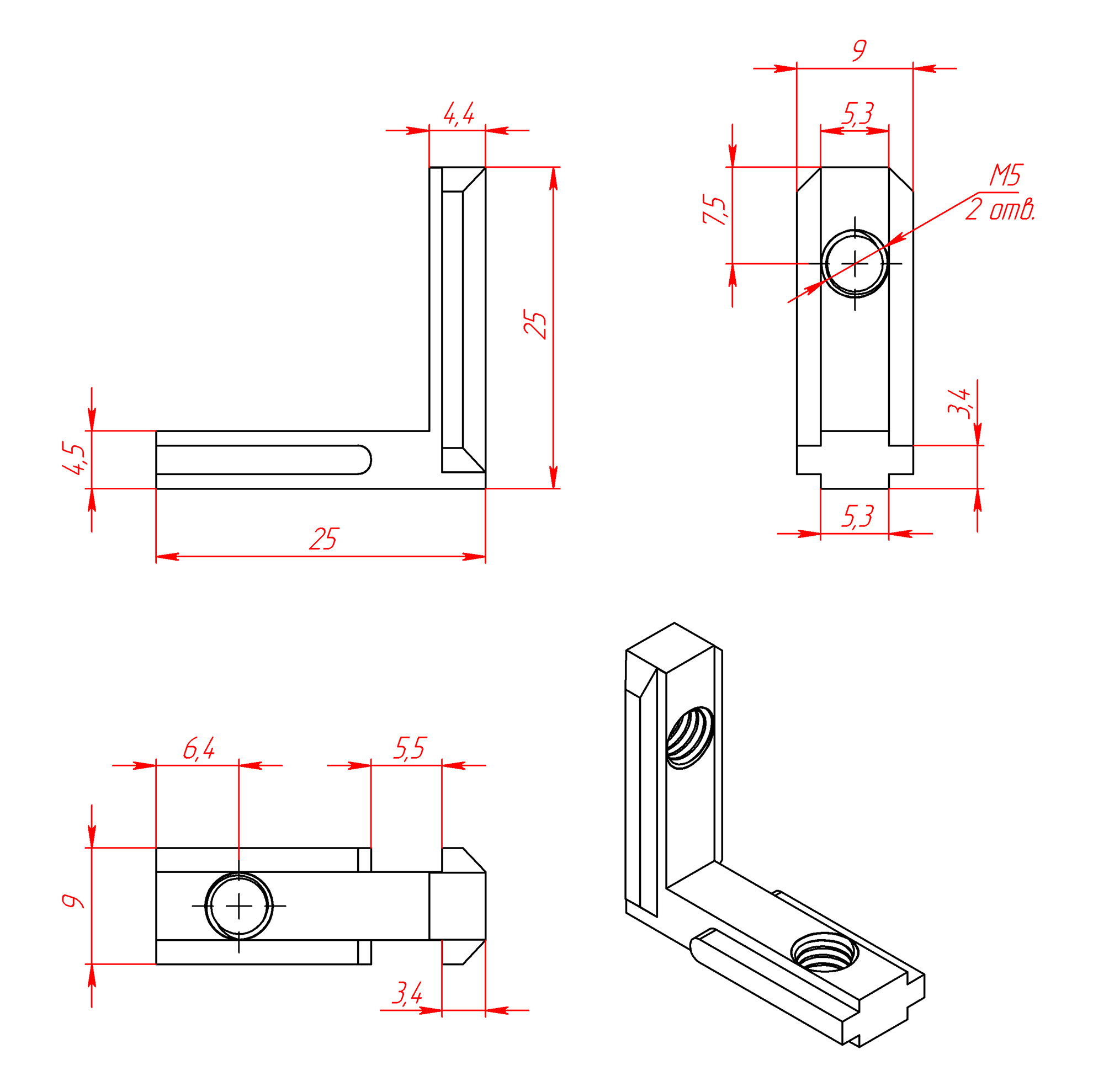

Чертеж 2004-TYPE-2

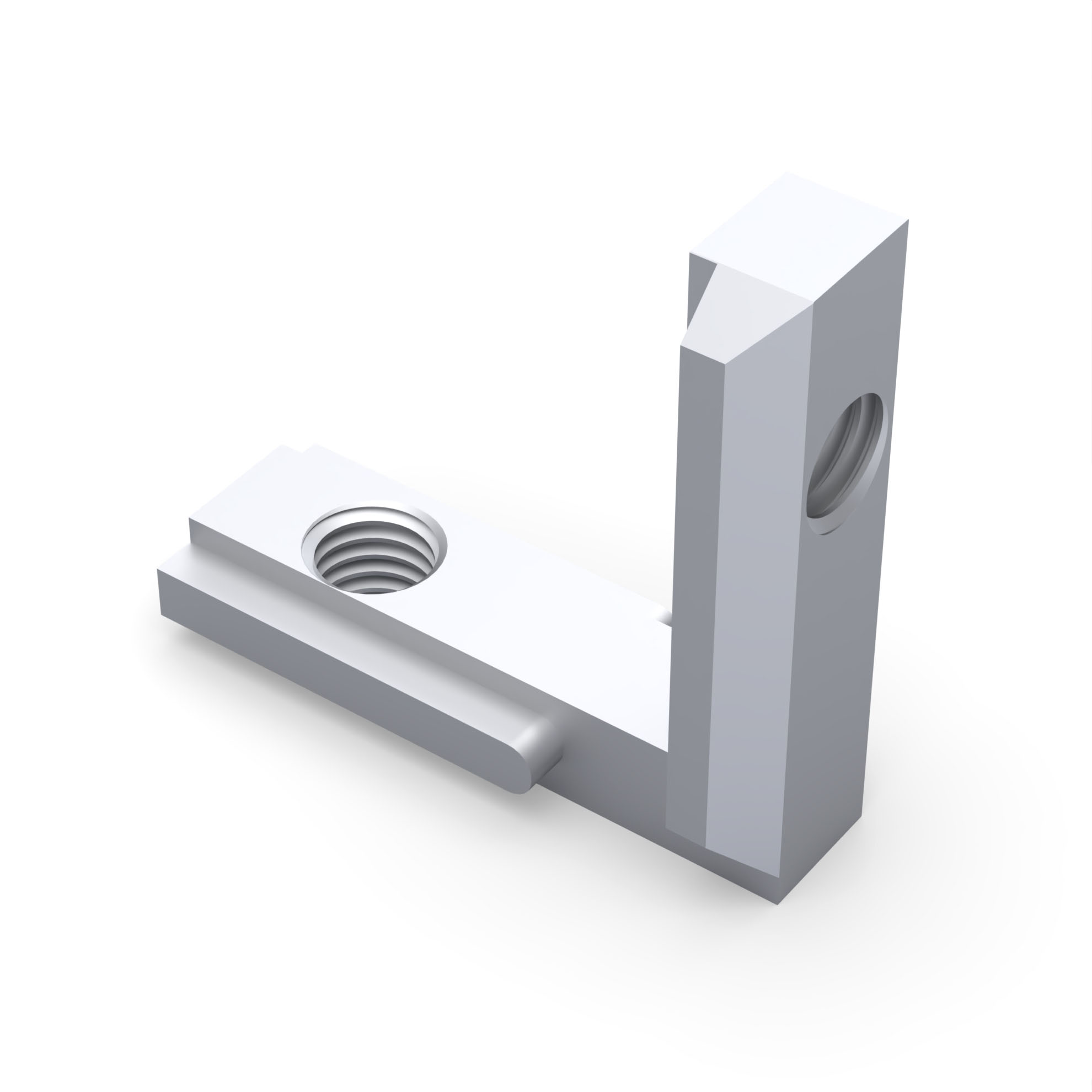

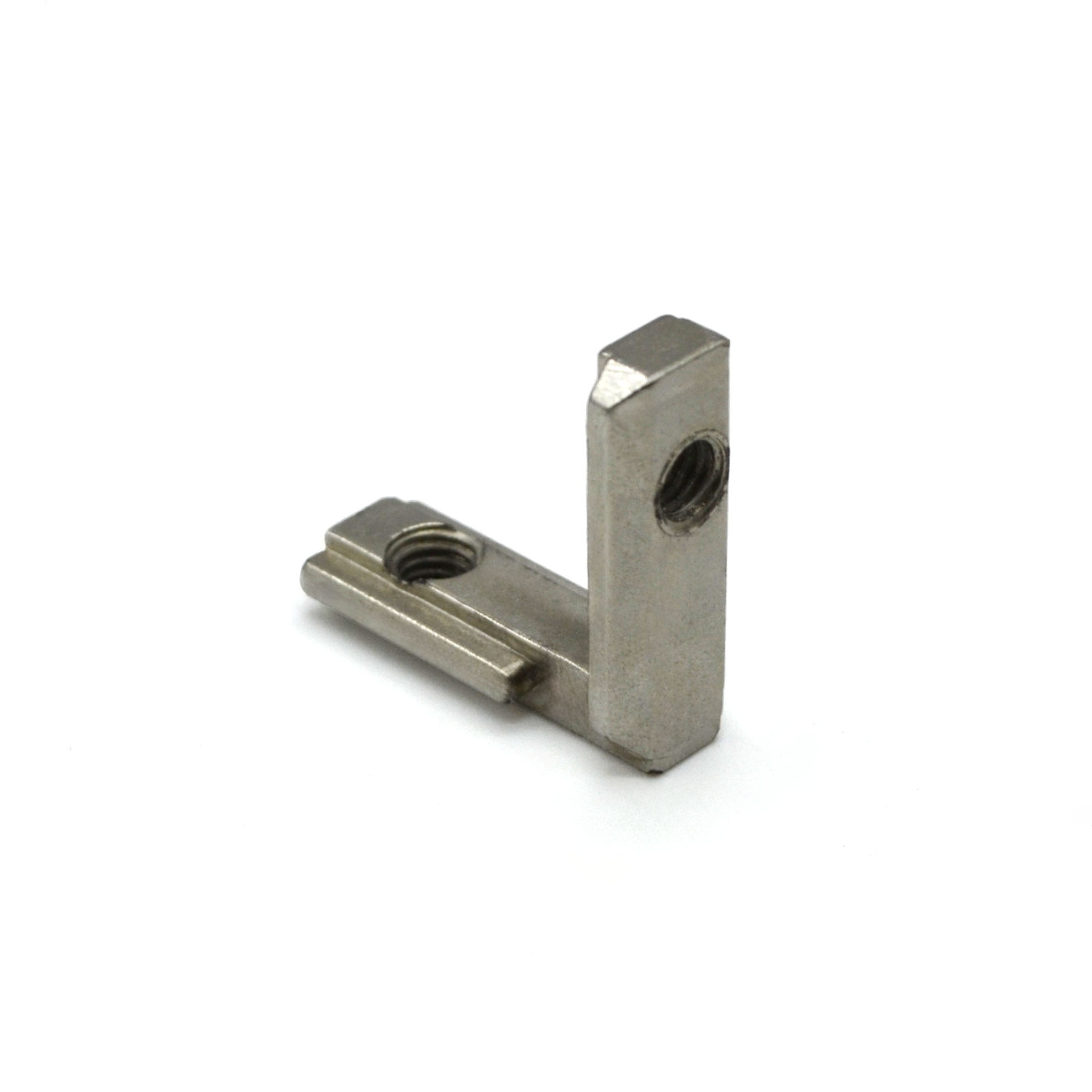

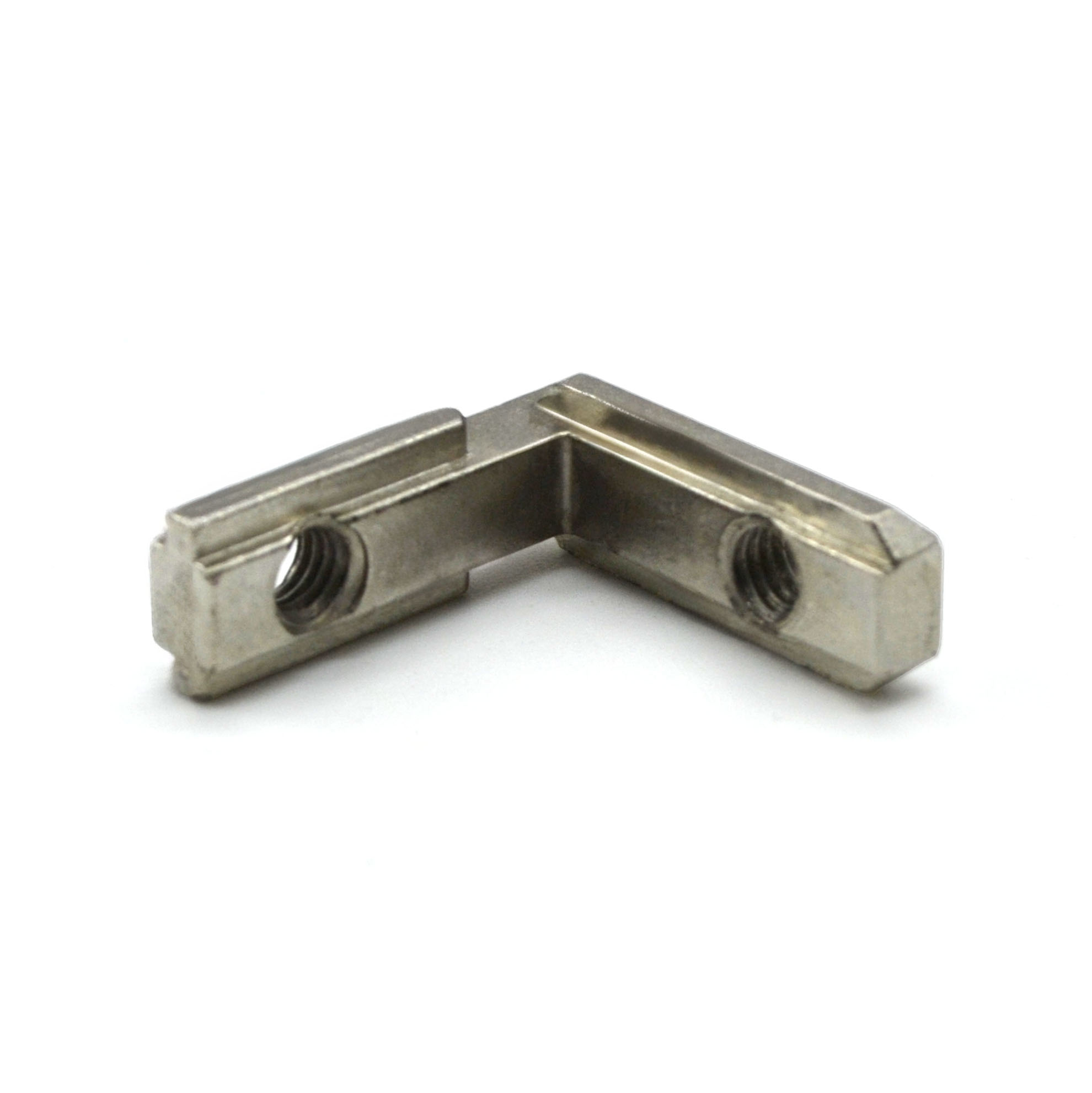

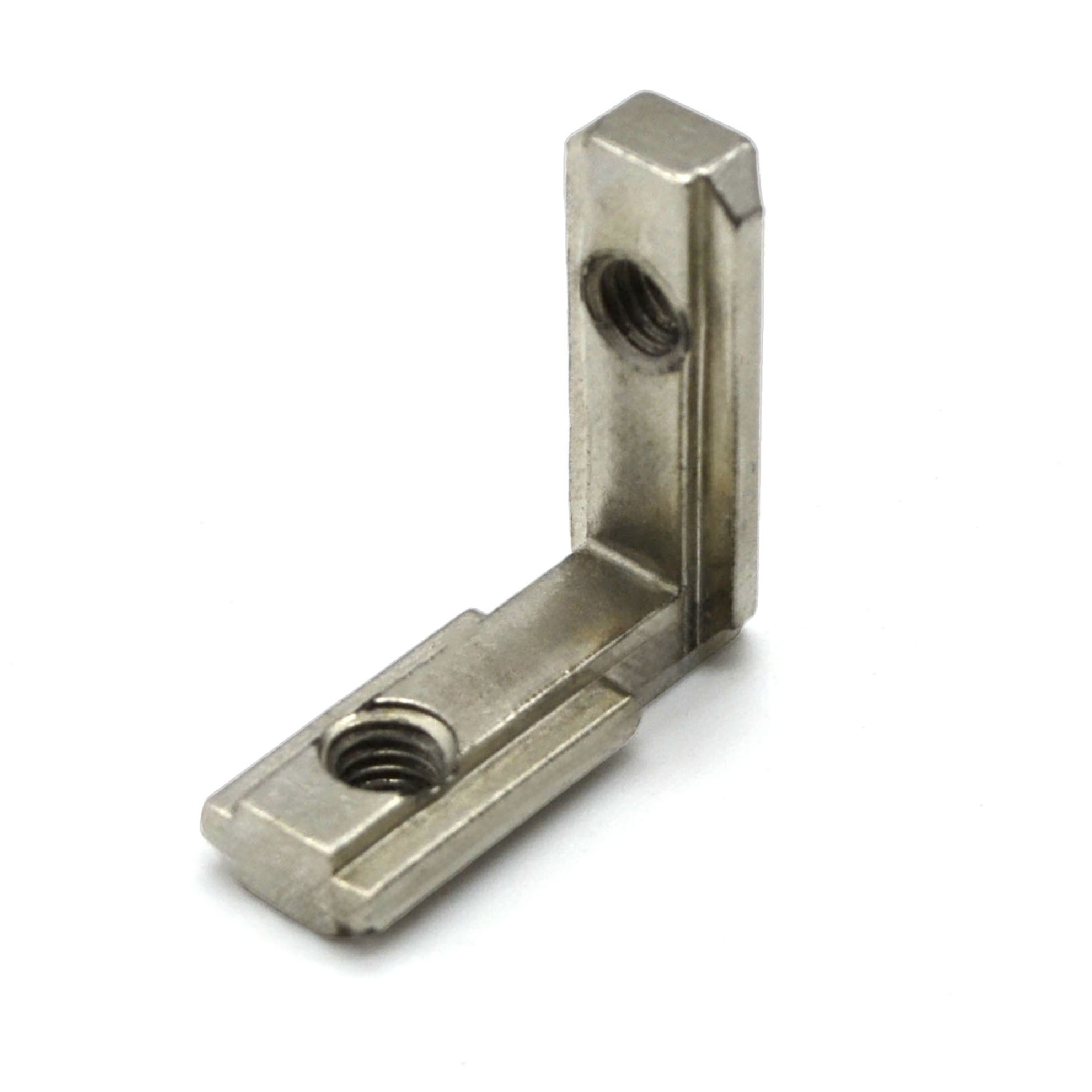

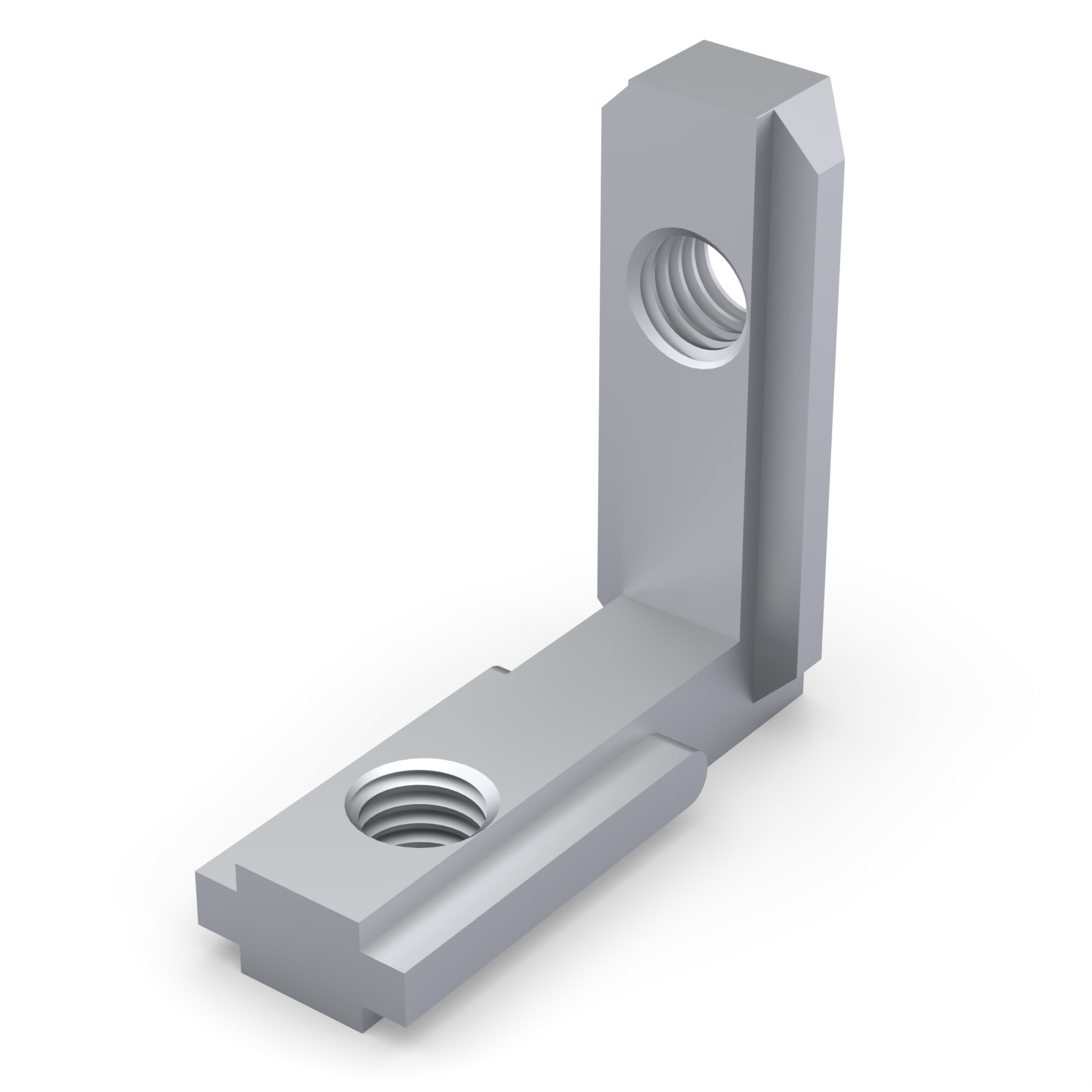

Внутренний угловой цинковый соединитель Паз 6 к профилям серии 20
2004-TYPE-2 Паз 6 серия 20 внтр. угловой соединитель цинковый
Паз 6 к профилям серии 20 внутренний угловой соединитель
Внутренний угловой соединитель Паз 6 к алюминиевым профилям серии 20

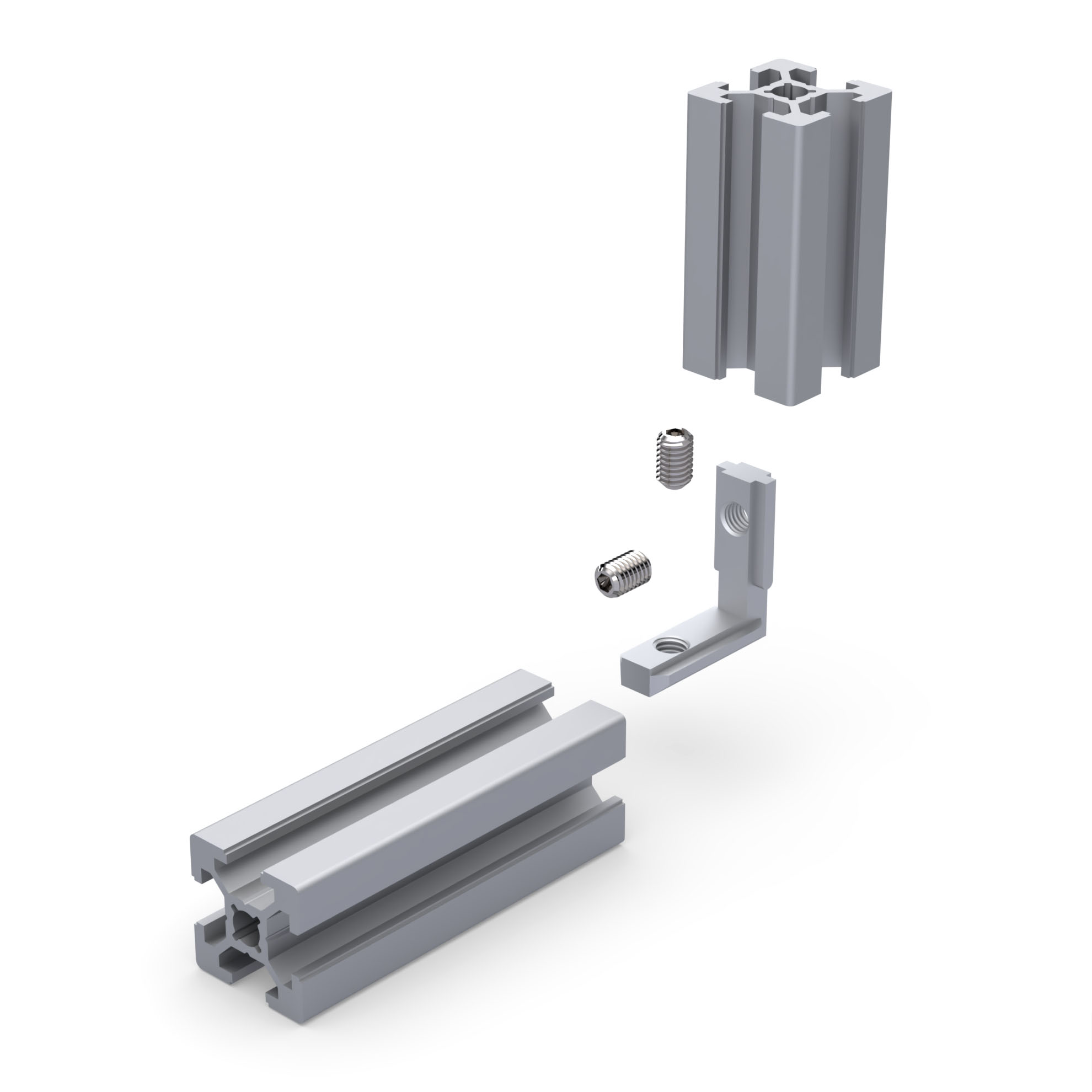

Схема сборки внутреннего углового соединителя с алюминиевыми профилями с пазом 6 серии 20 с резьбовыми вставками 5078

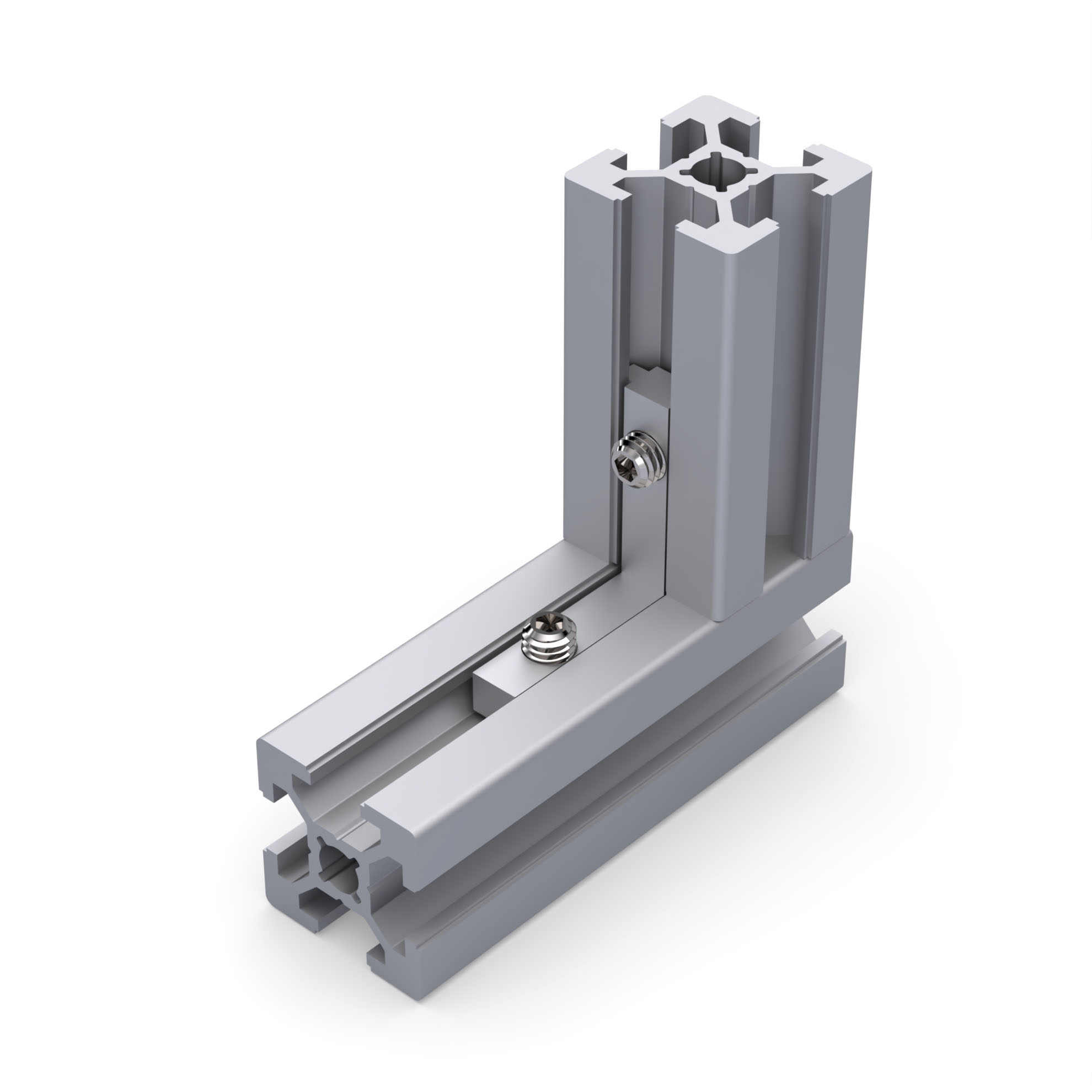

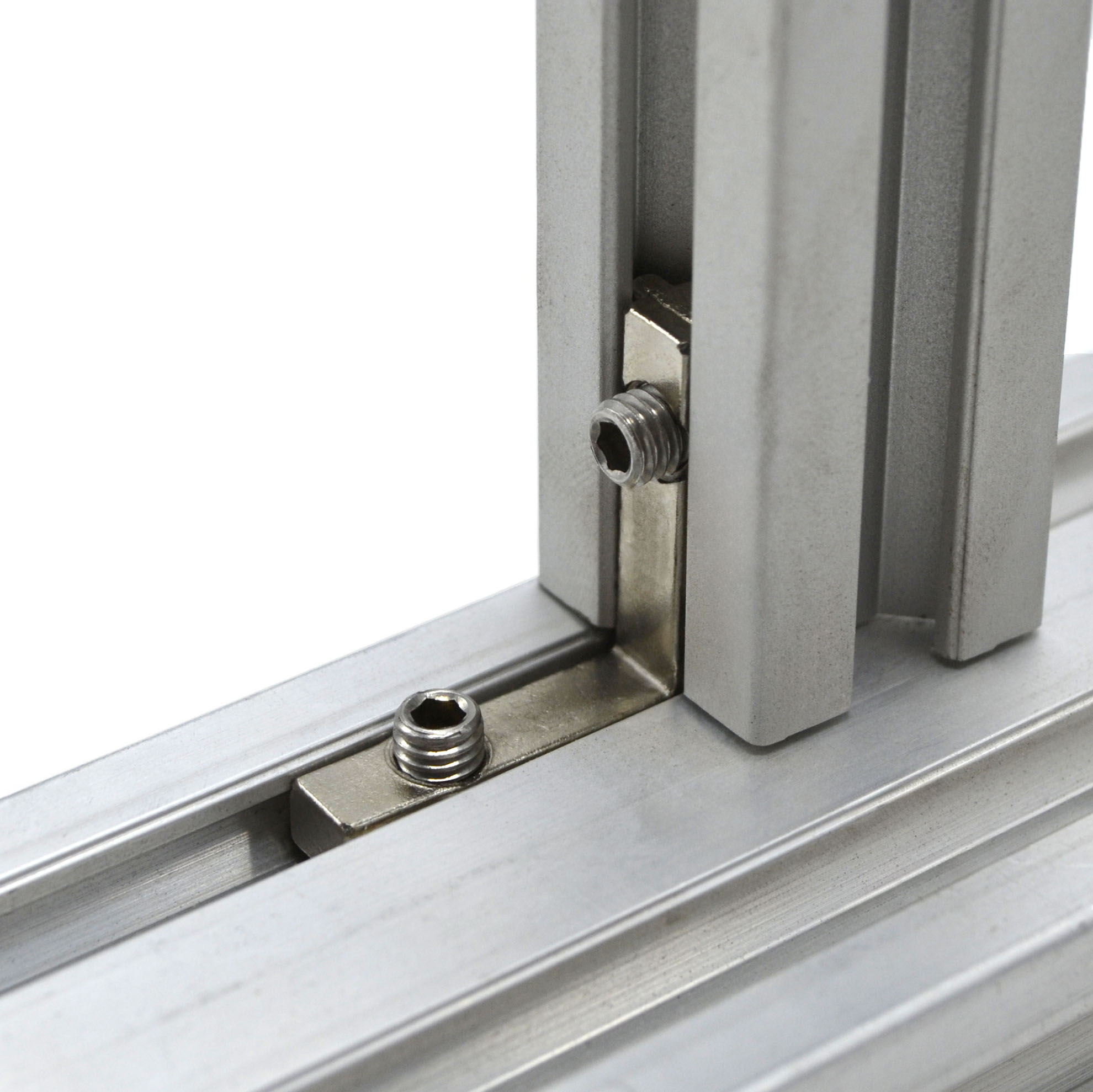

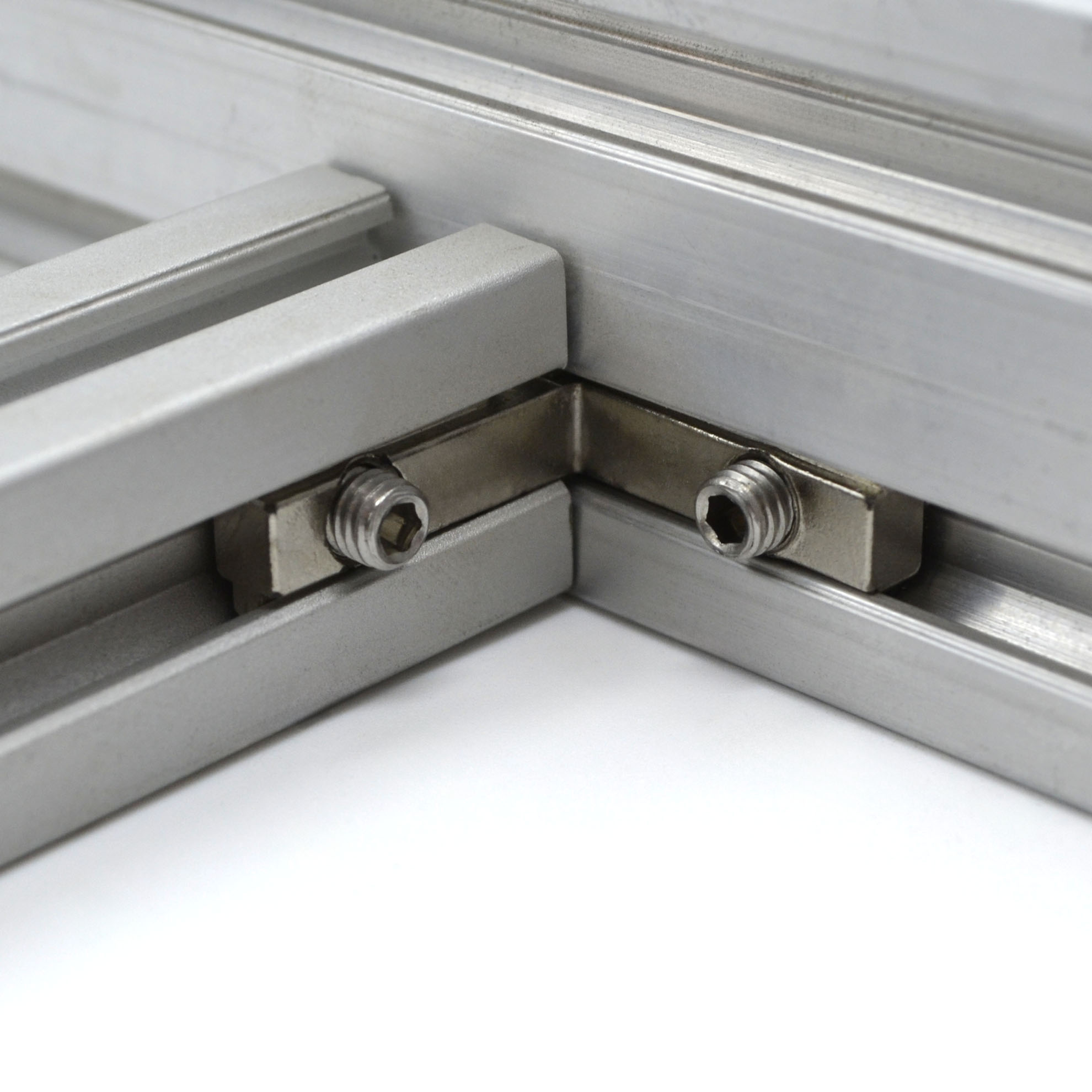

2004-TYPE-2 Внутренний угловой соединитель в сборе с профилем серии 20 пазом 6
Внутренний угловой соединитель Паз 6 к профилям серии 20
2004-TYPE-2 внутренний угловой соединитель Паз 6 к профилям серии 20
55.00 руб. от 1 шт.
( -2 % )
53.90 РУБ.
от 40 шт.
( -4 % )
52.80 РУБ.
от 90 шт.
( -6 % )
51.70 РУБ.
от 375 шт.
( -9 % )
50.05 РУБ.
от 750 шт.
( -12 % )
48.40 РУБ.
от 1450 шт.
( -15 % )
46.75 РУБ.
от 2200 шт.
RSI
добавить
Наличие 2004-TYPE-2 | Внутренний угловой соединитель Паз 6 к профилям серии 20
НА СКЛАДЕ: 30000 шт.
В ПУТИ: 20000 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. 2004-TYPE-2 | Внутренний угловой соединитель Паз 6 к профилям серии 20 (3D Модель).STEP
Скачать
2. 2004-TYPE-2 | Внутренний угловой соединитель Паз 6 к профилям серии 20 (Чертеж).PDF
Скачать

Описание

Данный вид углового соединения применяется совместно с конструкционными профилями серии 20, имеющими паз шириной 6 мм.

Уголок для соединения профилей внутри пазов находит широкое применение в конструкциях, где важно сохранить угол свободным для крепления панелей, устройств или приборов.

Угловой соединитель модели 2004-TYPE-2 устанавливается в паз профиля и закрепляется резьбовой вставкой модели 5078 (М5х8).

Этот уголок изготавливается из цинка методом литья под высоким давлением, что обеспечивает его прочность и способность выдерживать средние нагрузки.

Основное назначение данного уголка — использование в корпусах приборов и установок, а также в каркасах настольных лабораторных стендов.

Не рекомендуется использовать данный угловой соединитель в конструкциях с высокой нагрузкой.


Характеристики

Артикул:
 2004-TYPE-2
Серия профилей:
 с пазом 6 мм, профиль 15х30 / с пазом 6 мм, серия 20 / с пазом 6 мм, серия 25
Ширина паза, мм:
 6
Материал:
 Цинк литой под давлением
Вес, кг:
 0,008
Цвет:
 Цинк
