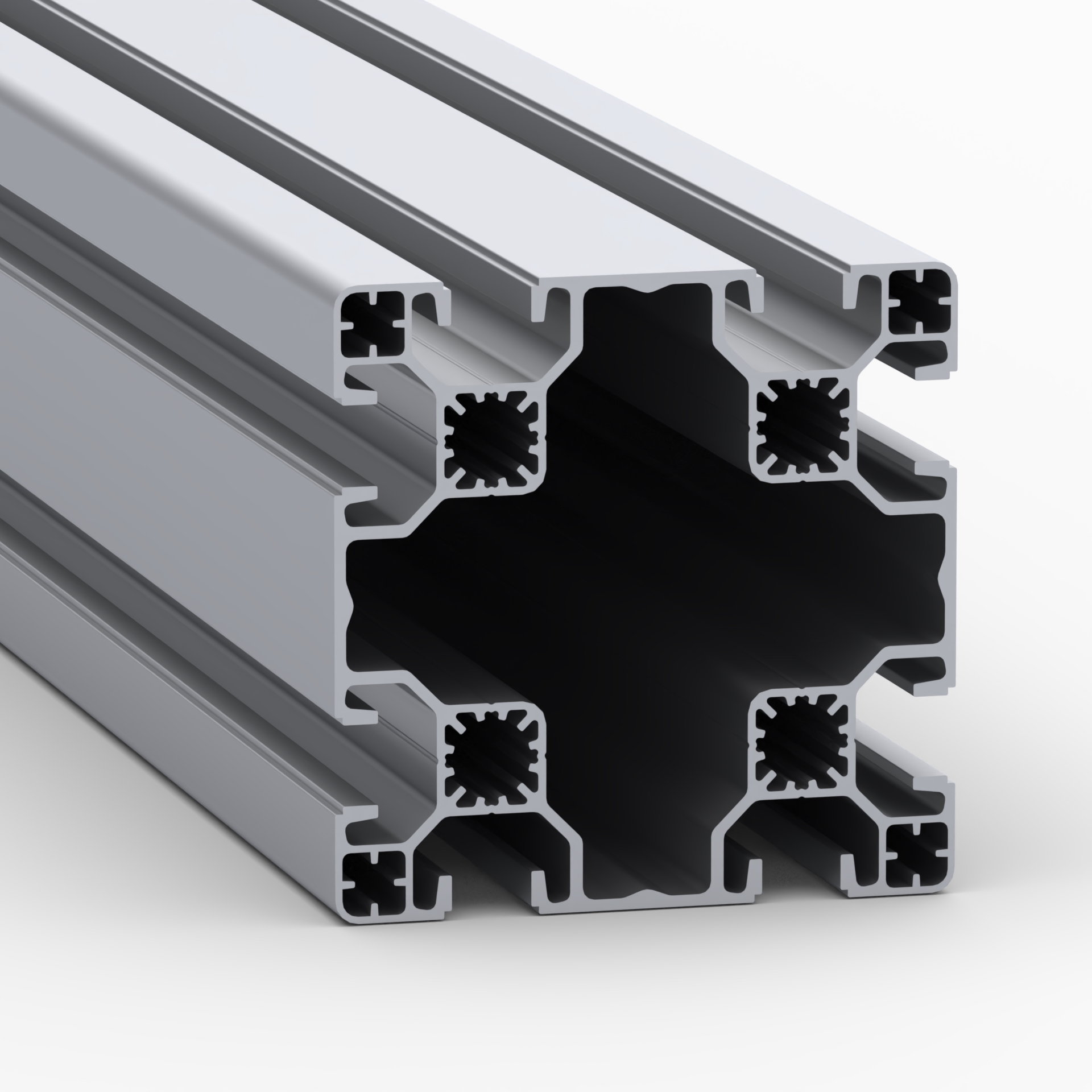

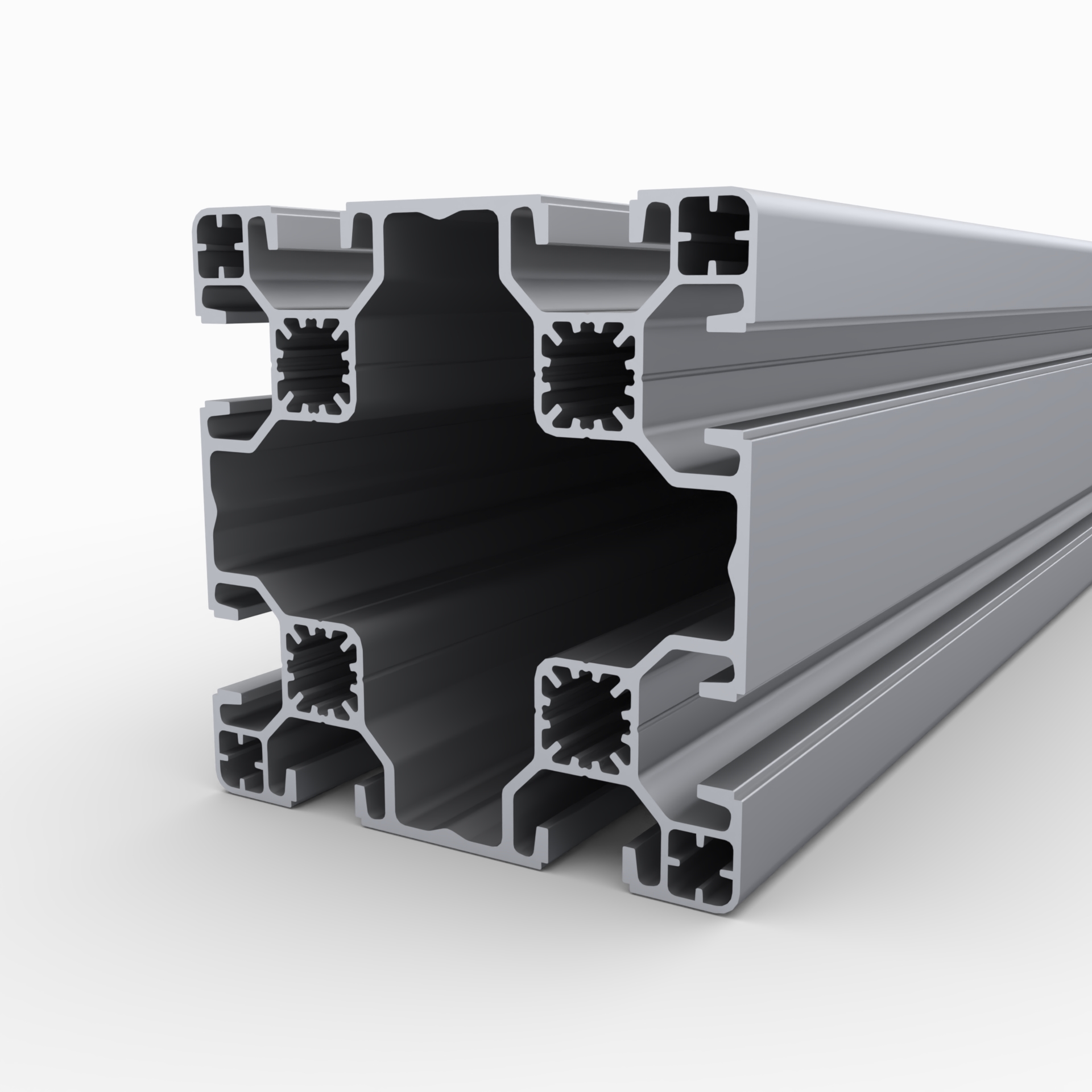

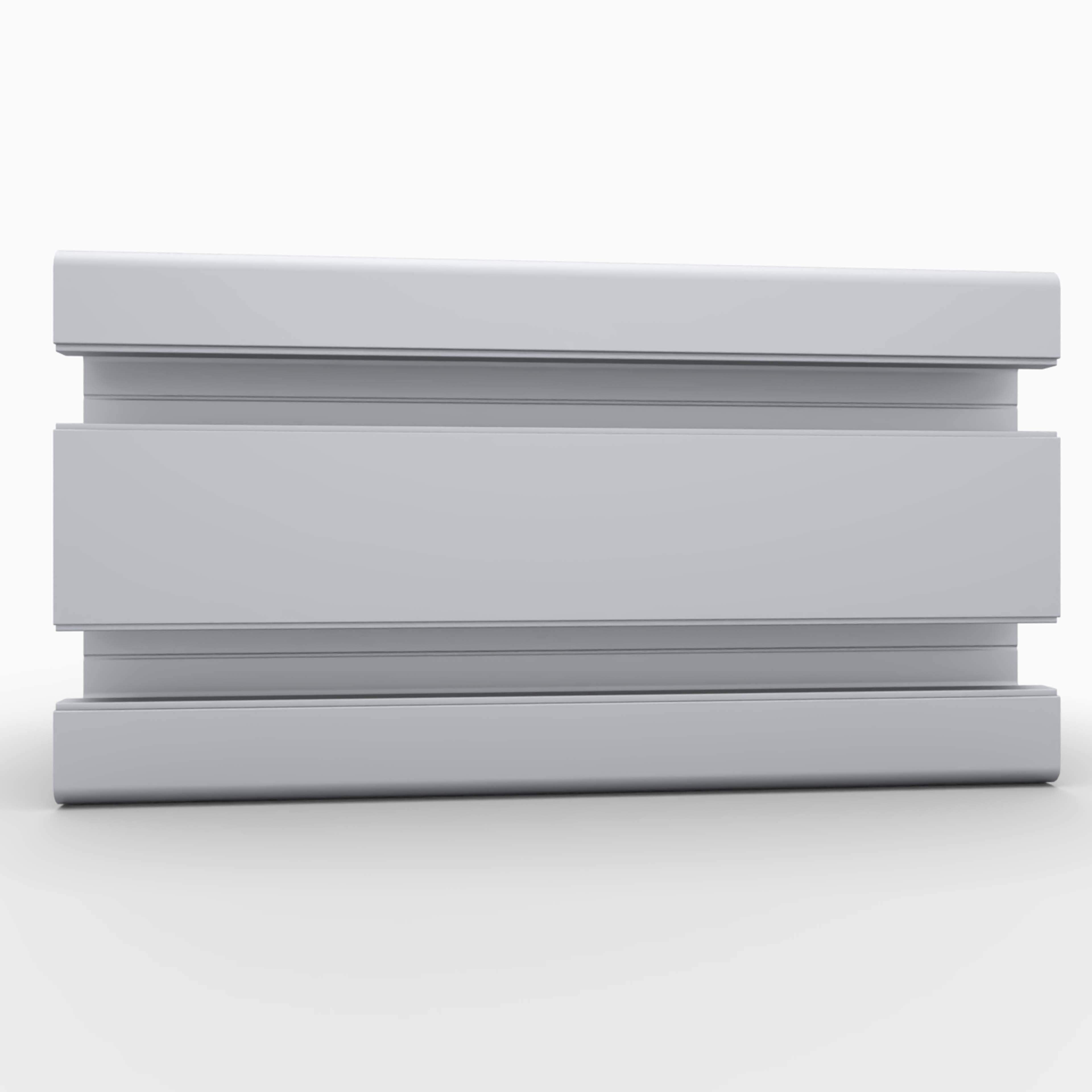

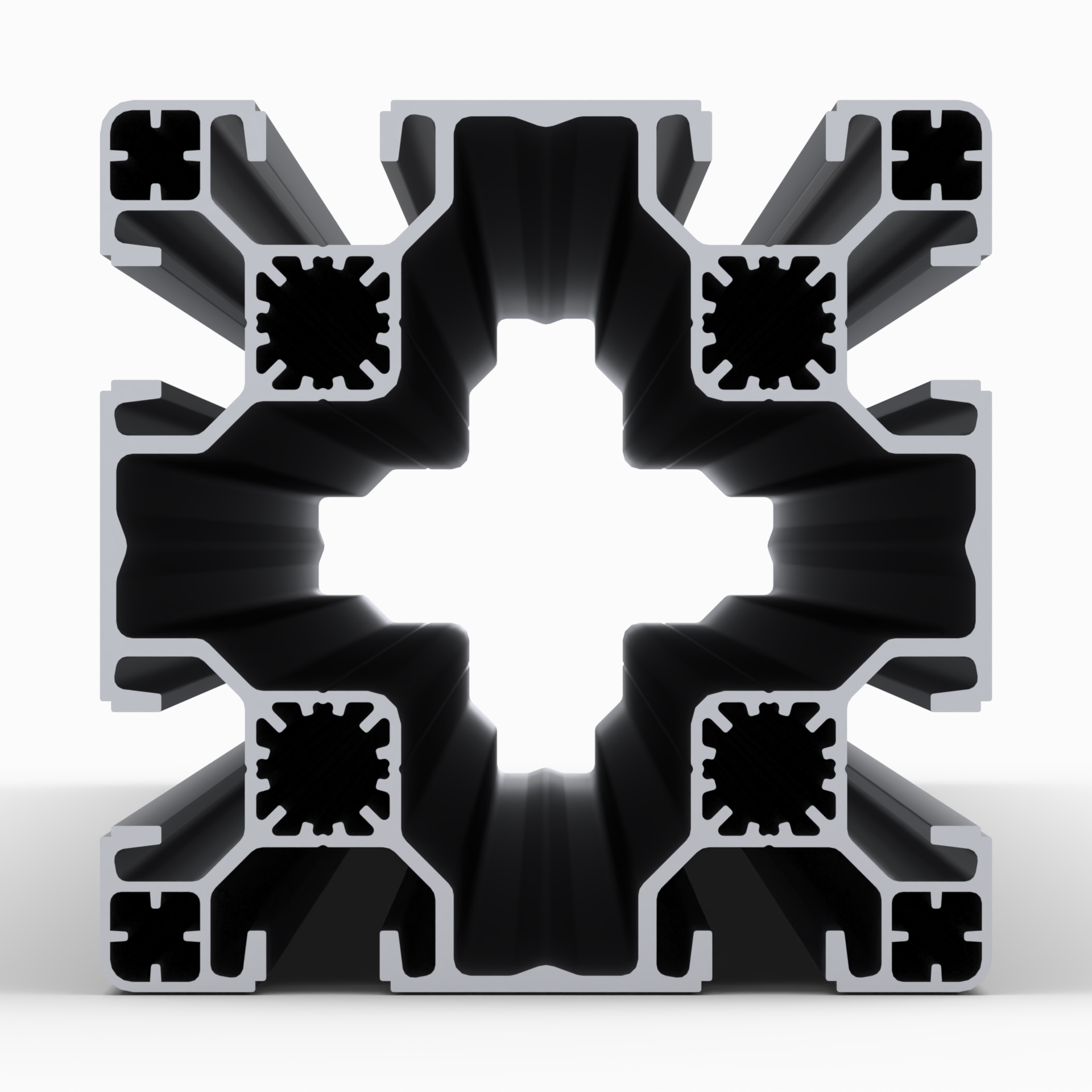

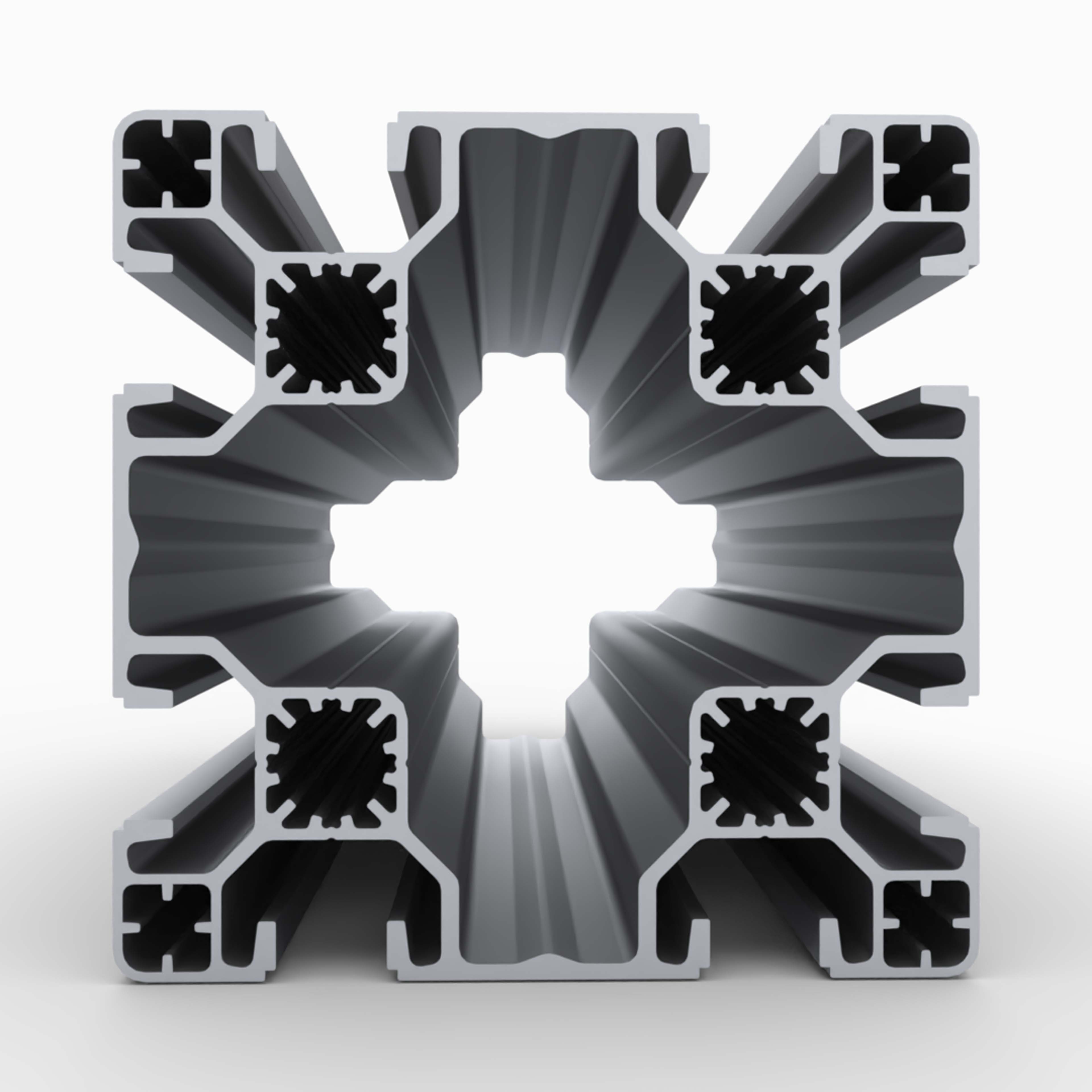

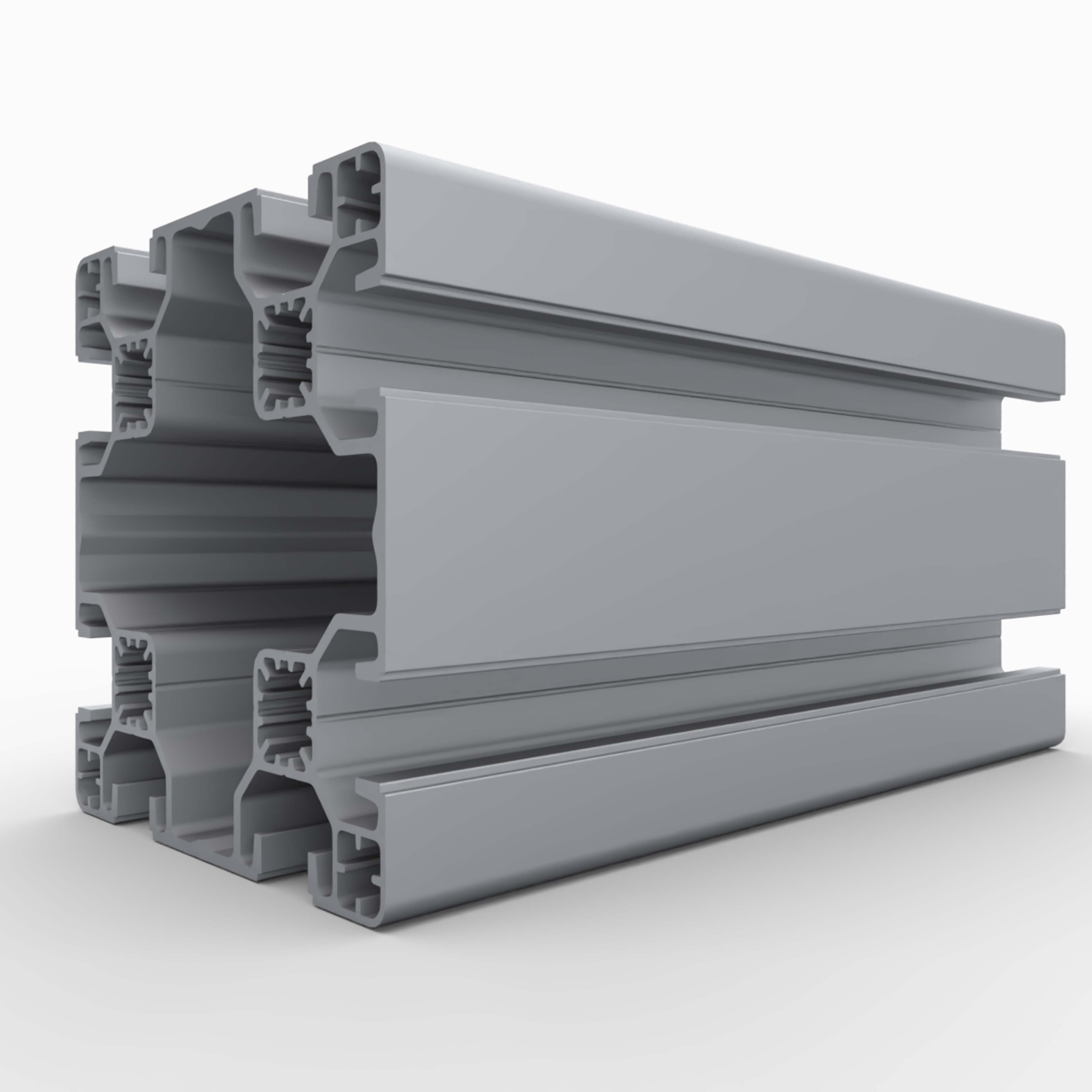

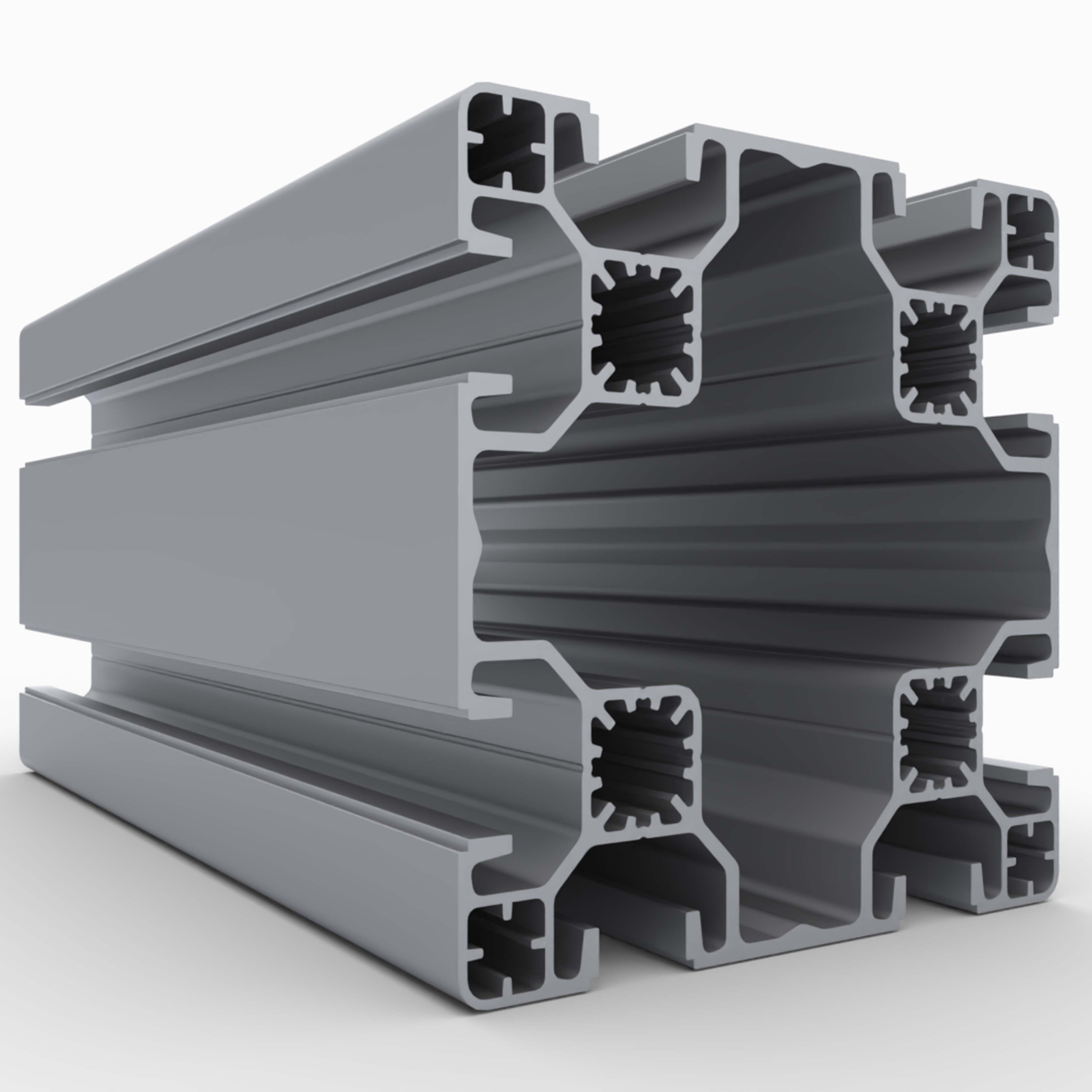

OB-8080-SL-S10 | Профиль 80х80 мм, облегченный, паз 10 мм (Анодированный)

Анодированный конструкционный профиль 80х80 облегченный
Профиль 80х80, конструкционный, легкий
Легкий профиль 80х80, конструкционный алюминиевый
Профиль алюминиевый, конструкционный, 80х80, легкий
Облегченный станочный профиль 80х80
RSI легкий профиль 80х80
RSI облегченный профиль 80х80
Профиль 80х80, алюминиевый, легкий, RSI
3 375.00 руб. от 1 м.
( -2 % )
3 307.50 РУБ.
от 3 м.
( -4 % )
3 240.00 РУБ.
от 12 м.
( -6 % )
3 172.50 РУБ.
от 24 м.
( -8 % )
3 105.00 РУБ.
от 36 м.
( -10 % )
3 037.50 РУБ.
от 84 м.
( -12 % )
2 970.00 РУБ.
от 192 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
6.04 м
добавить
3+3 м
добавить
Наличие OB-8080-SL-S10 | Профиль 80х80 мм, облегченный, паз 10 мм (Анодированный)
НА СКЛАДЕ:
200 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

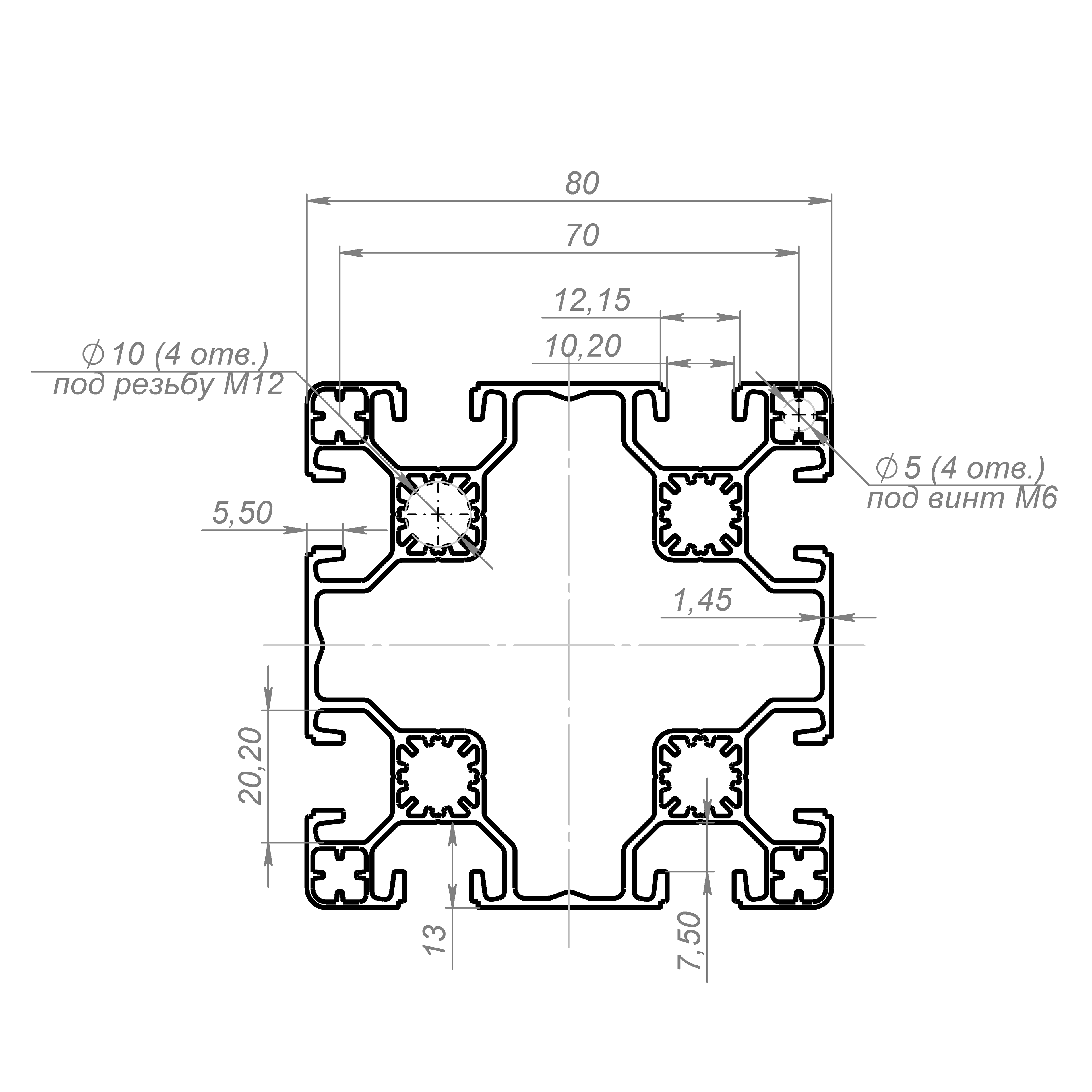

Файлы для скачивания | чертежи | 3D-Модели

1. OB-8080-SL-S10 | Профиль 80х80 мм, облегченный, паз 10 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-8080-SL-S10 | Профиль 80х80 мм, облегченный, паз 10 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-8080-SL-S10
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 40
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Нет
Ширина паза, мм:
 8
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование (Серебро)
Тип сырья:
 Первичное
Вес, кг/м:
 2,71
Площадь сечения, см2:
 10,01
Момент инерции, Ix(см4):
 74,68
Момент инерции, Iy(см4):
 74,68
Момент сопротивления, WX (см3):
 18,67
Момент сопротивления, WY (см3):
 18,67
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-8080-SL-S10

Схемы крепления балки и тип нагрузки

Шарнирно опертая
с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равно
распределенной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная
с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемленная
с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемленная с равно
распределенной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равно
распределенной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой
