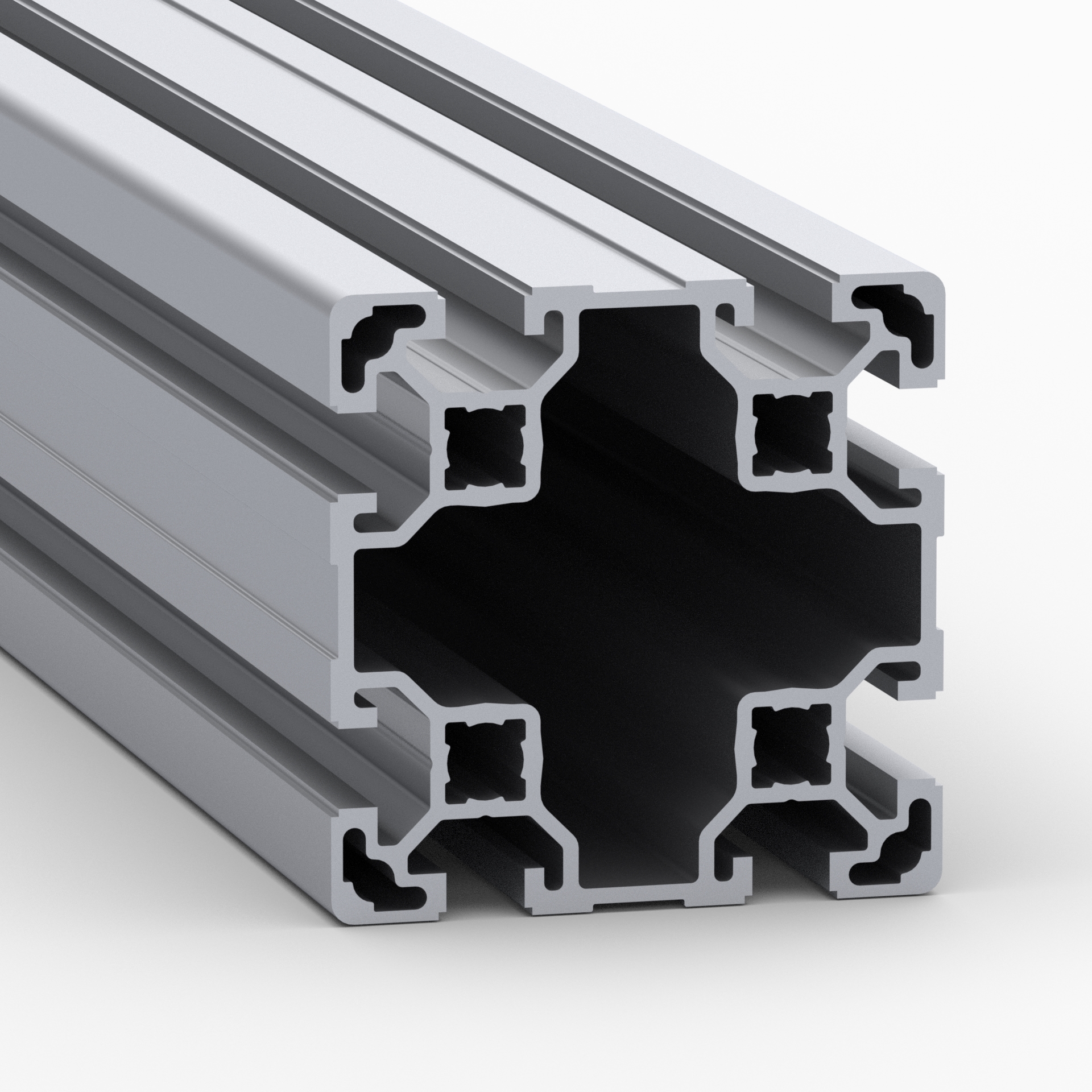

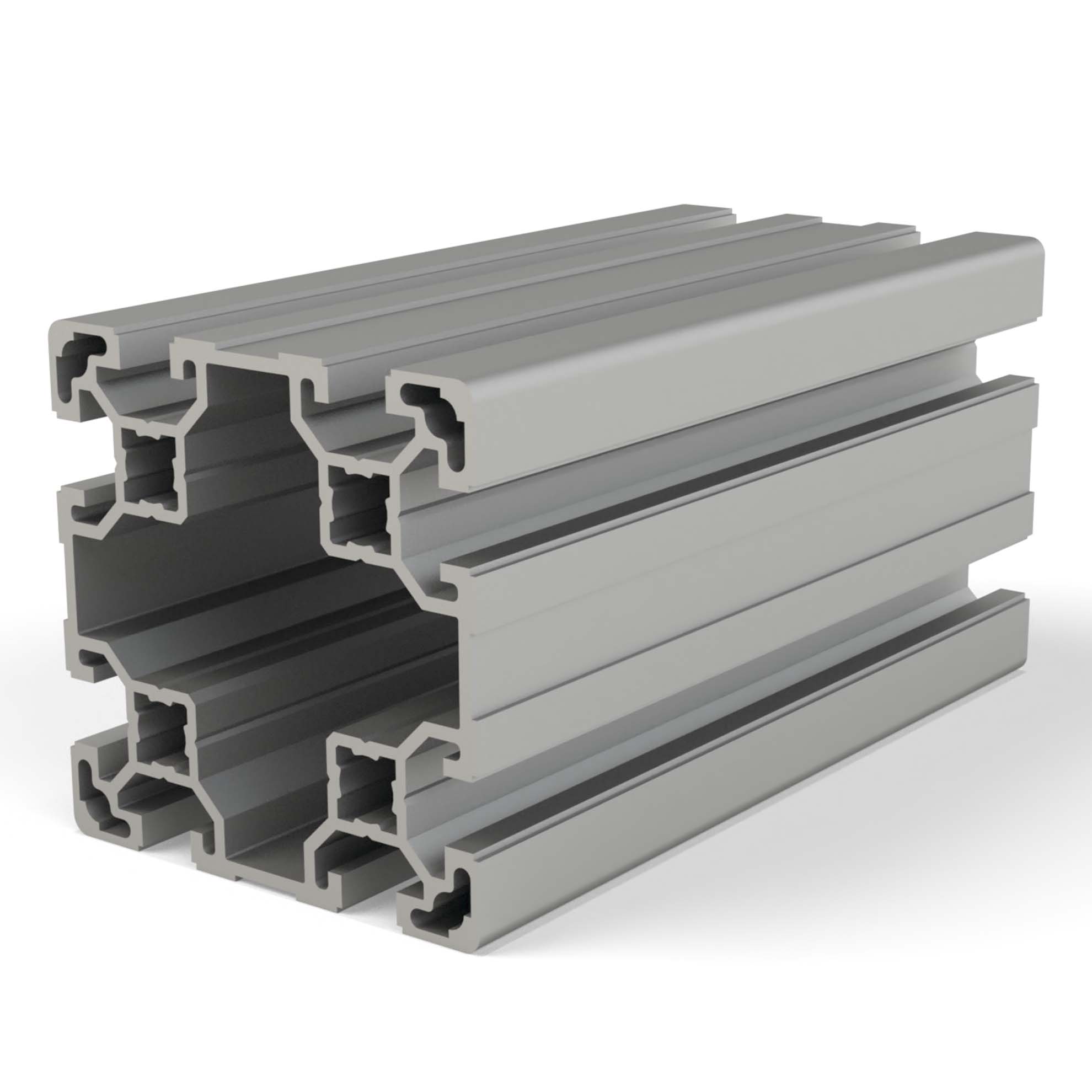

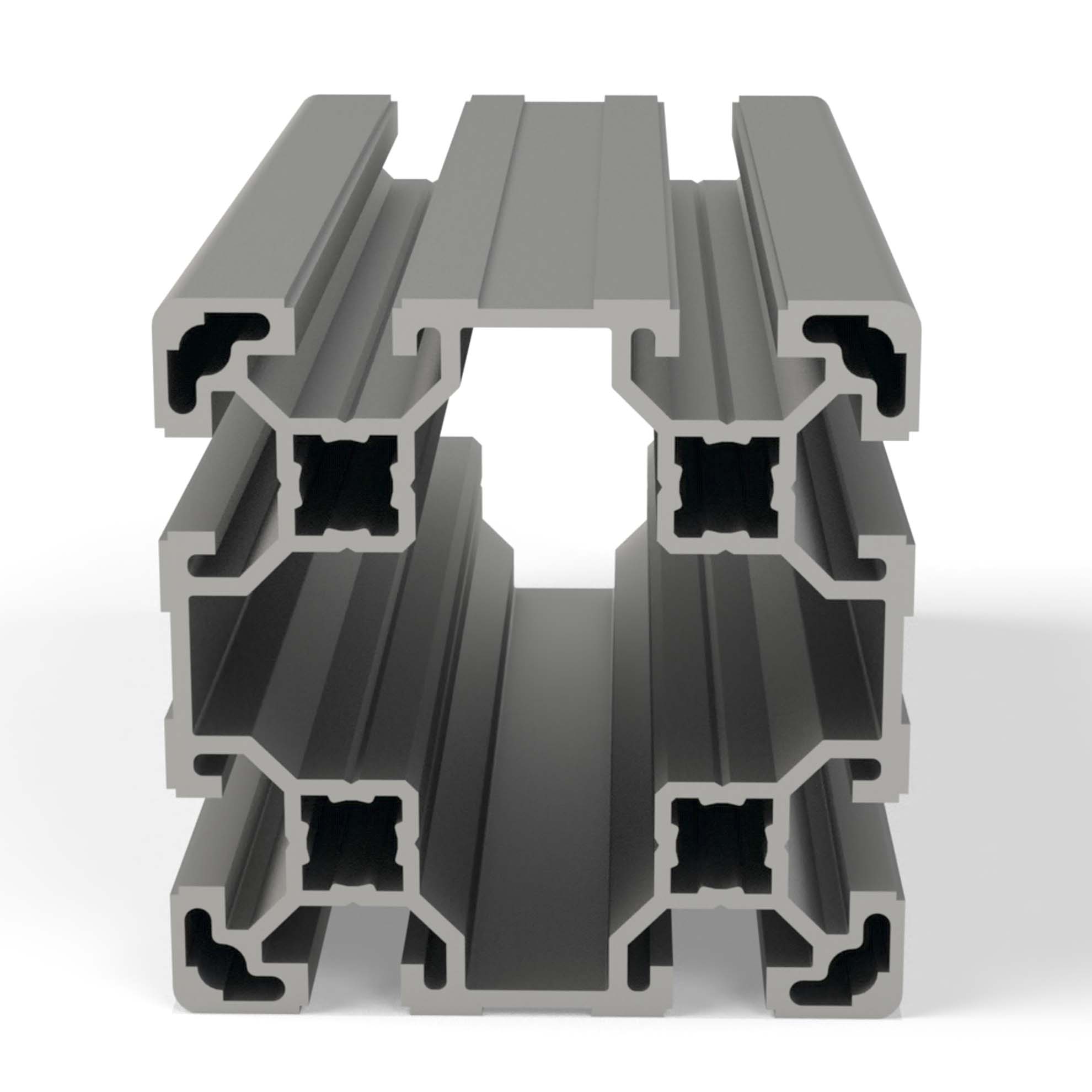

Конструкционный профиль 80х80 с пазом 10 мм
4 150.00 руб. от 1 м.
( -2 % )
4 067.00 РУБ.
от 3 м.
( -4 % )
3 984.00 РУБ.
от 8 м.
( -5 % )
3 942.50 РУБ.
от 15 м.
( -8 % )
3 818.00 РУБ.
от 30 м.
( -10 % )
3 735.00 РУБ.
от 60 м.
( -12 % )
3 652.00 РУБ.
от 150 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
Цена 1 реза ( для арт. OB-8080S10 ): 70 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.
Загрузить:

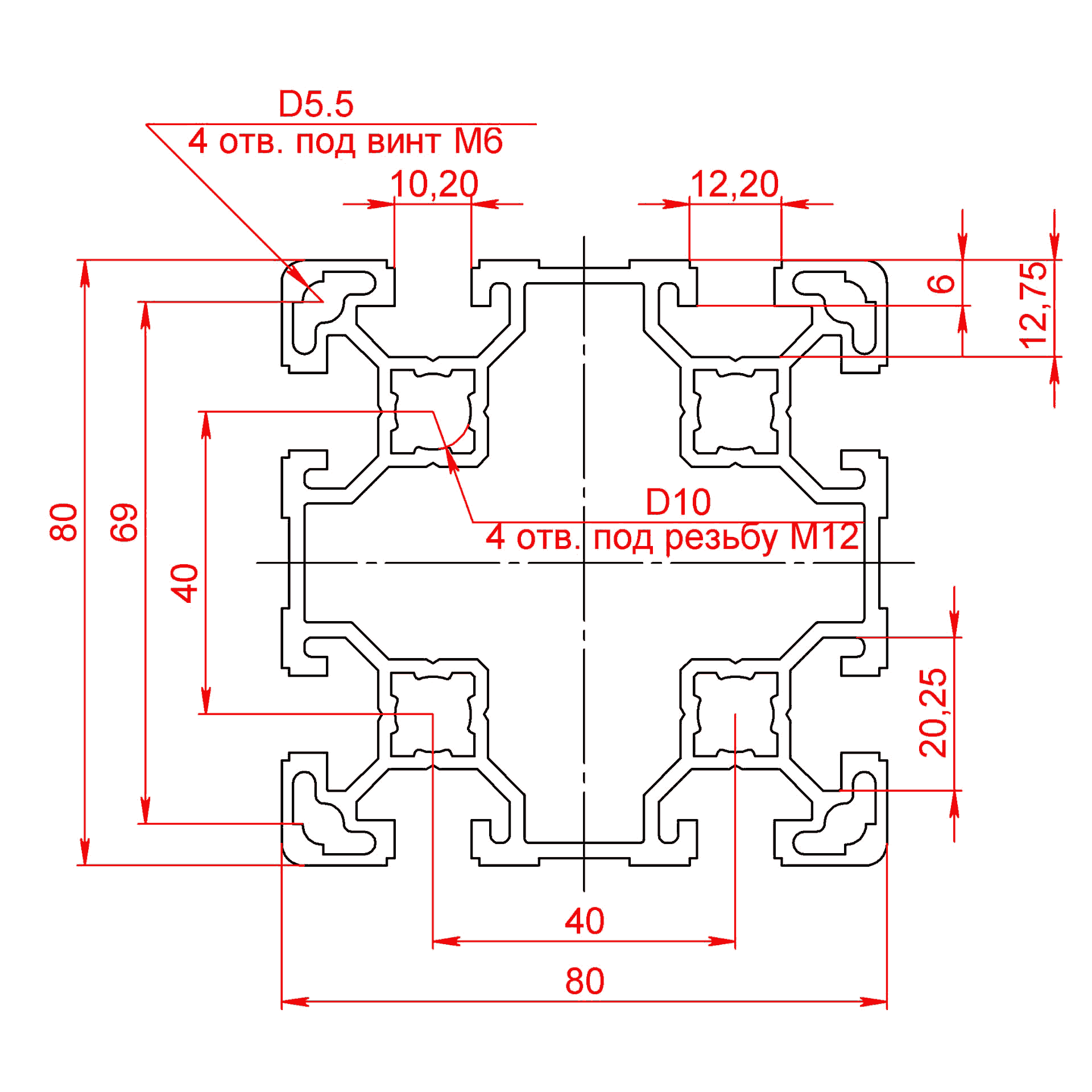

- Чертеж (OB-8080S10.dxf)
- 3D модель (OB-8080S10.step)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%


Характеристики

Артикул:
OB-8080S10
Длина профиля(макс), мм:
6040
Дробеструйная обработка:
Есть
Профили:
80х80, 80х120, 80х160
Ширина паза, мм:
10
Аналог Bosch Rexroth Group:
3842993133
Аналог Item:
0.0.265.80
Аналог MayTec:
8E LP (1.11.080080.83LP.60 / 1.11.080080.83LP.61), 8E SP (1.11.080080.83SP.60 / 1.11.080080.83SP.61)
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
3,79
Площадь сечения, см2:
13,81
Момент инерции, Ix(см4):
103,90
Момент инерции, Iy(см4):
103,90
Момент сопротивления, WX (см3):
25,59
Момент сопротивления, WY (см3):
25,59
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

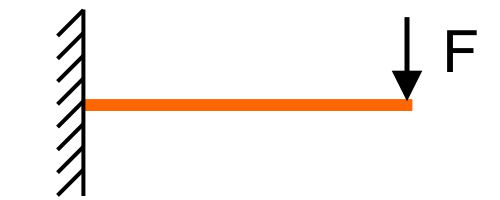

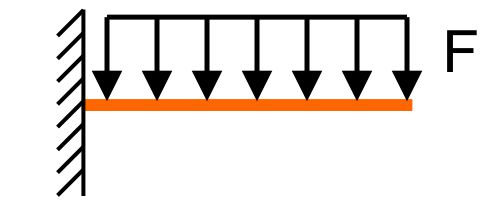

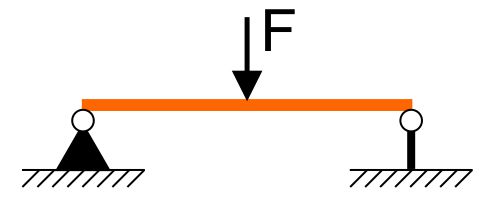

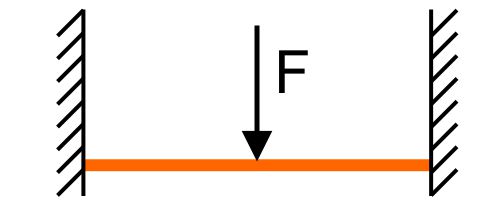

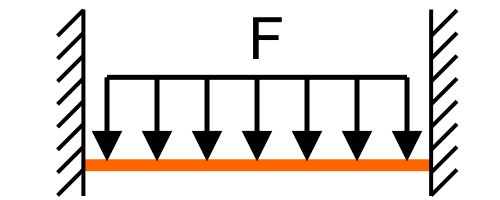

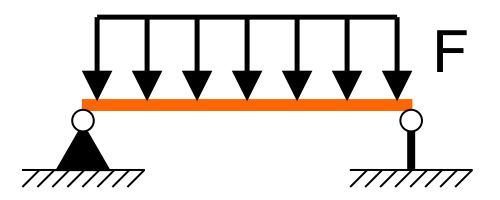

Калькулятор прогиба для профиля OB-8080S10


Возможные замены или аналоги для арт. OB-8080S10:

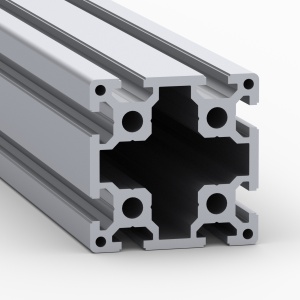

OB-8080 | Профиль 80х80 мм. Паз 8 мм (Анодированный) OB-8080 | Профиль 80х80 мм. Паз 8 мм (Анодированный)
3980.00 руб./м.
- в наличии ≈ 700 м.
OB-8080-BP | Профиль 80х80 мм. Паз 8 мм (Без покрытия) OB-8080-BP | Профиль 80х80 мм. Паз 8 мм (Без покрытия)
3090.00 руб./м.
- в наличии ≈ 400 м.
OB-8080S10-BP | Профиль 80х80 мм. Паз 10 мм (Без покрытия) OB-8080S10-BP | Профиль 80х80 мм. Паз 10 мм (Без покрытия)
3390.00 руб./м.
- в наличии ≈ 400 м.

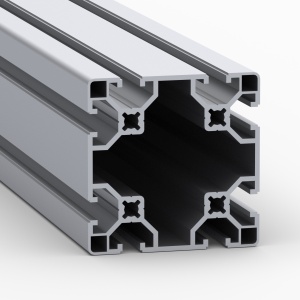

OB-8080S10-HEAVY | Профиль 80х80 мм. Тяжелый, Паз 10 мм (Анодированный) OB-8080S10-HEAVY | Профиль 80х80 мм. Тяжелый, Паз 10 мм (Анодированный)
7175.00 руб./м.
- в наличии ≈ 100 м.
OB-8080S10-HEAVY-BP | Профиль 80х80 мм. Тяжелый, Паз 10 мм (Без покрытия) OB-8080S10-HEAVY-BP | Профиль 80х80 мм. Тяжелый, Паз 10 мм (Без покрытия)
5895.00 руб./м.
- в наличии ≈ 80 м.
