5214 | Быстрый соединитель, угол 90 градусов, серия 40, 45, 50 и 60 паз 10

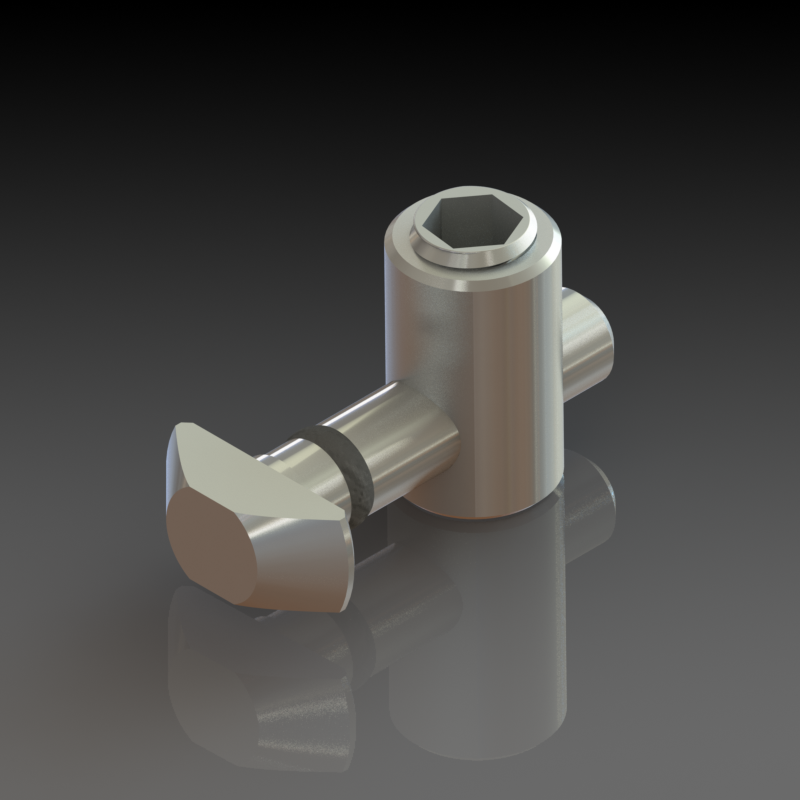

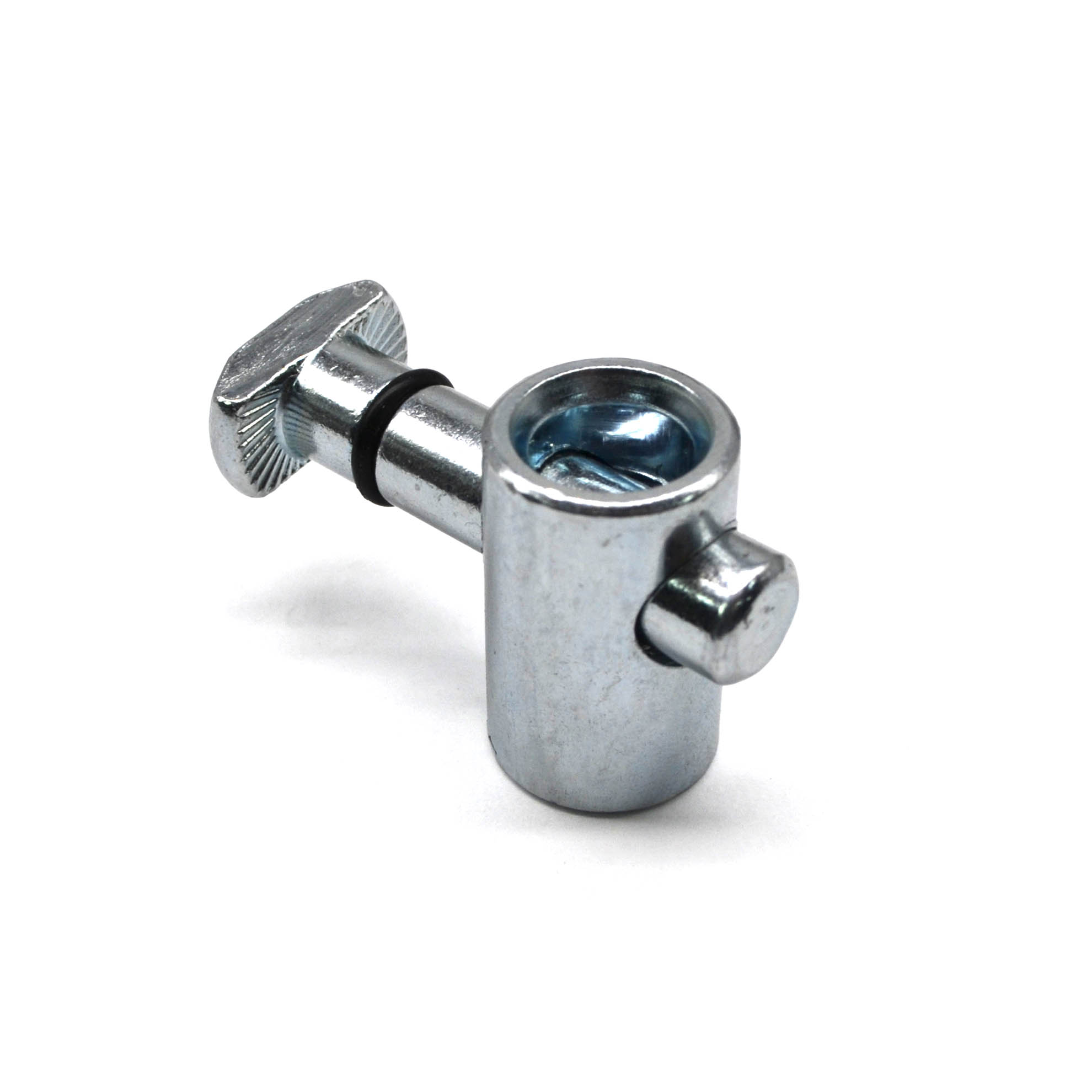

Быстрый соединитель 10-10 90 град

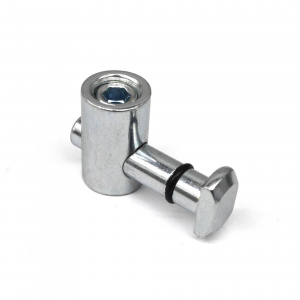

Быстросъемный соединитель к профилям с шириной паза 10 мм

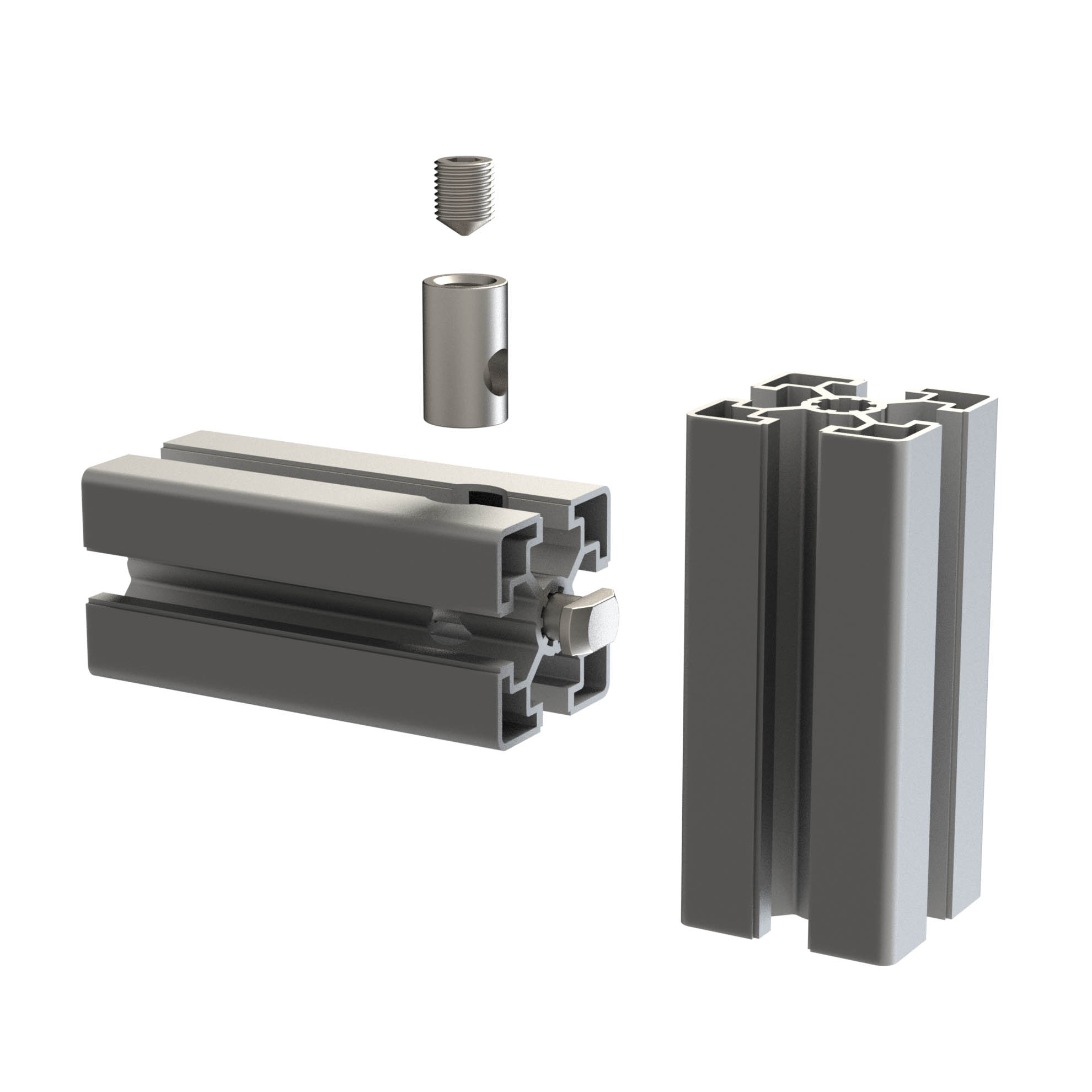

Схема установки быстрого соединителя в профиль с пазом 10 мм

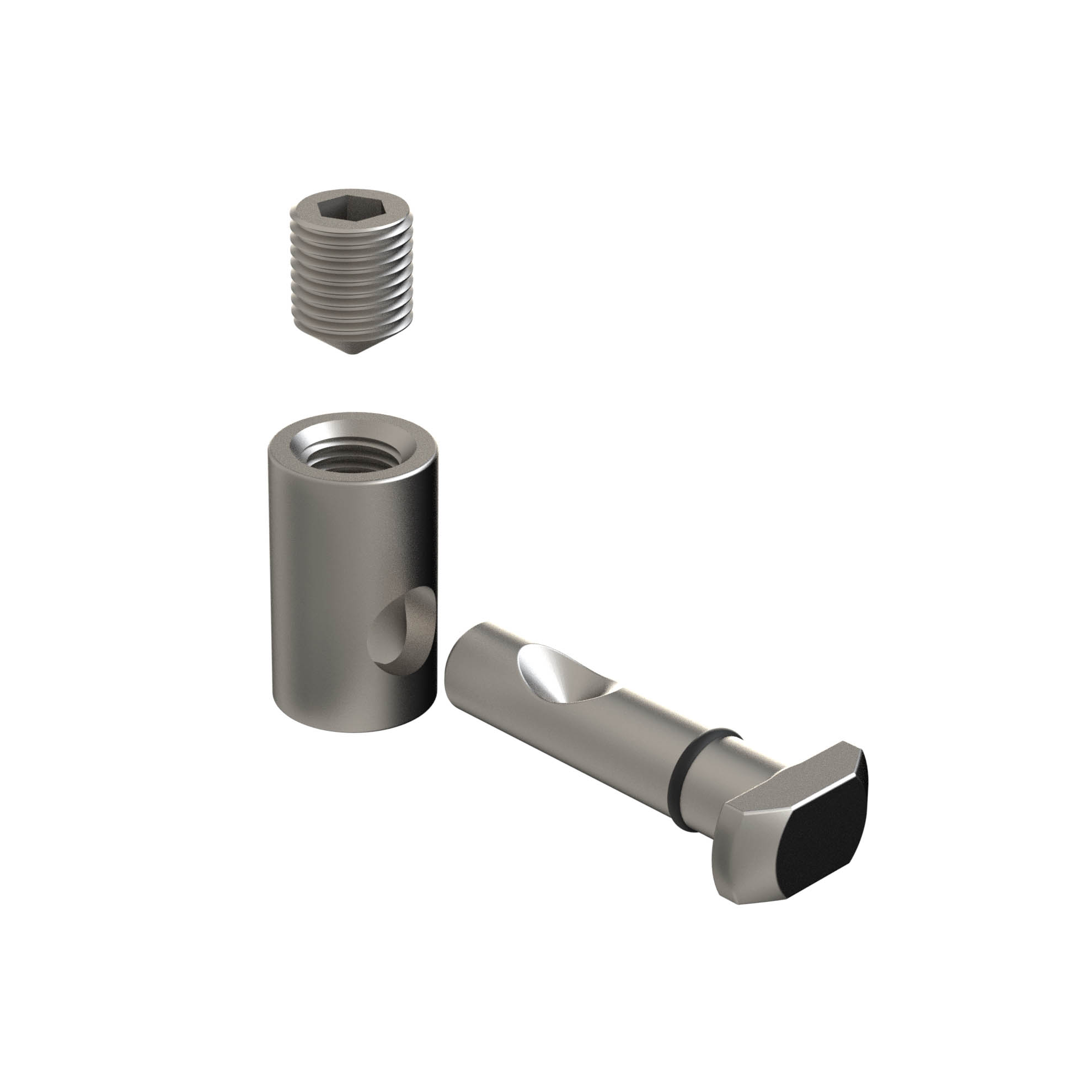

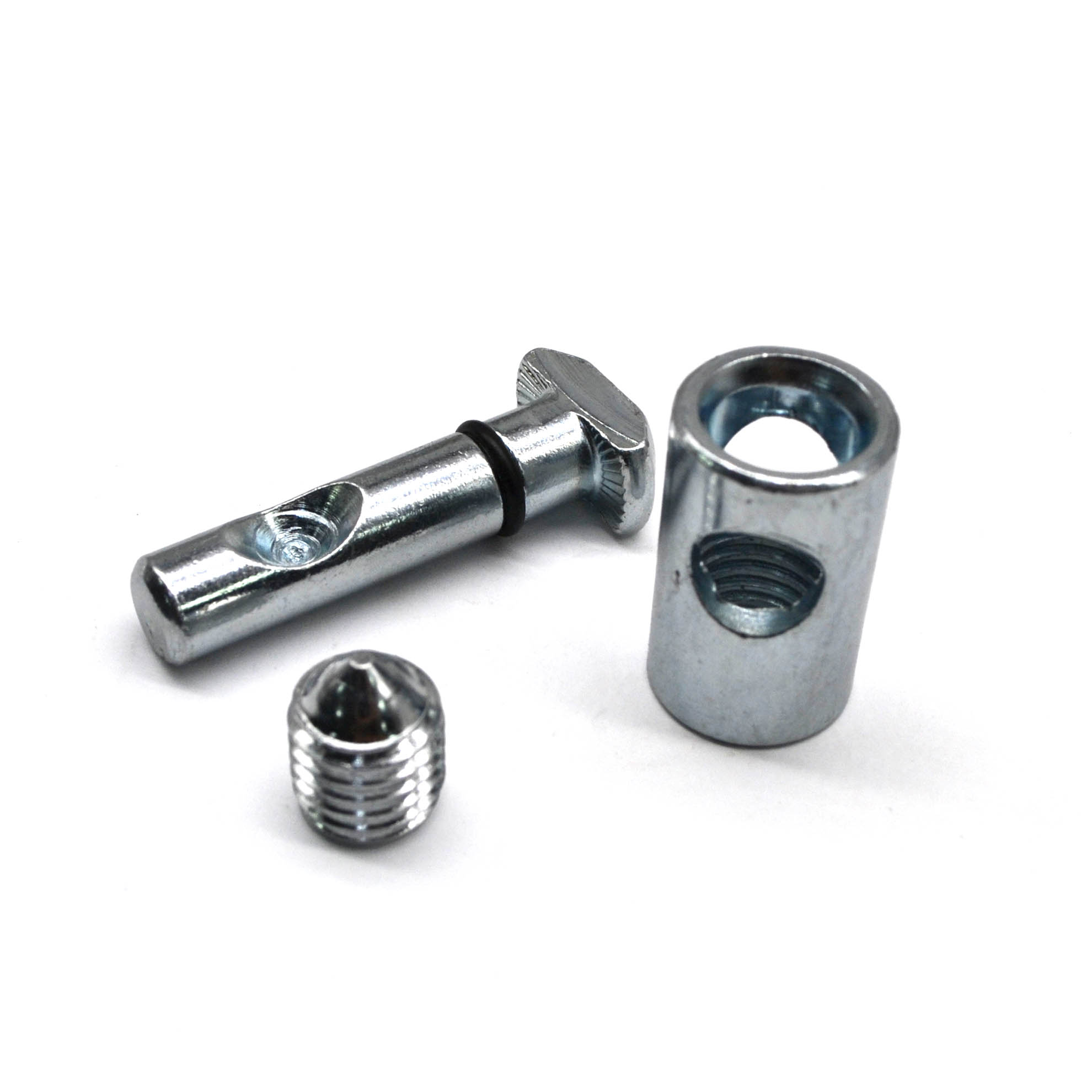

Составные части быстрозажимного соединителя конструкционных профилей

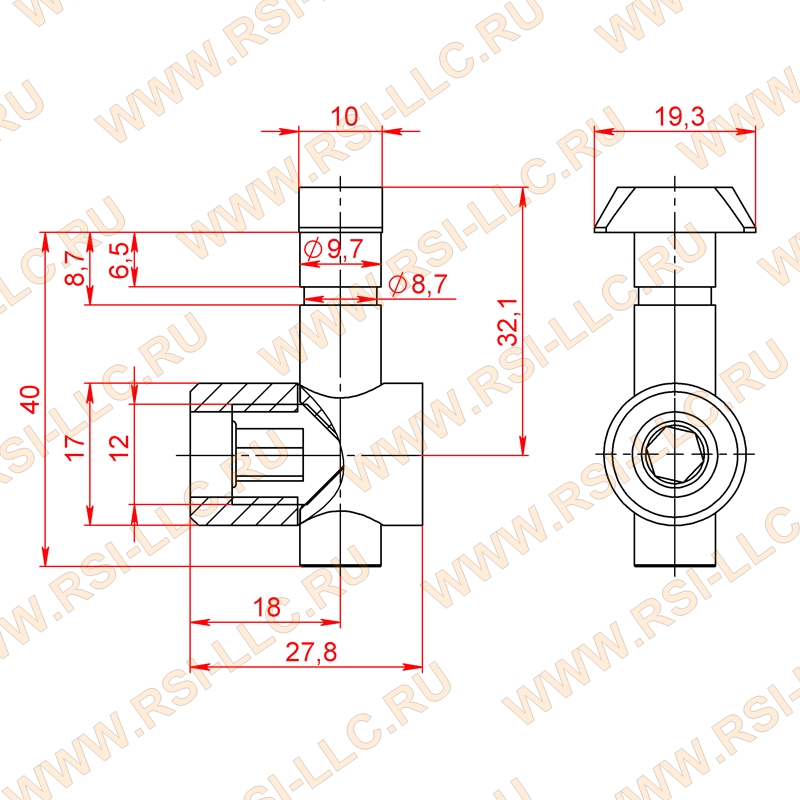

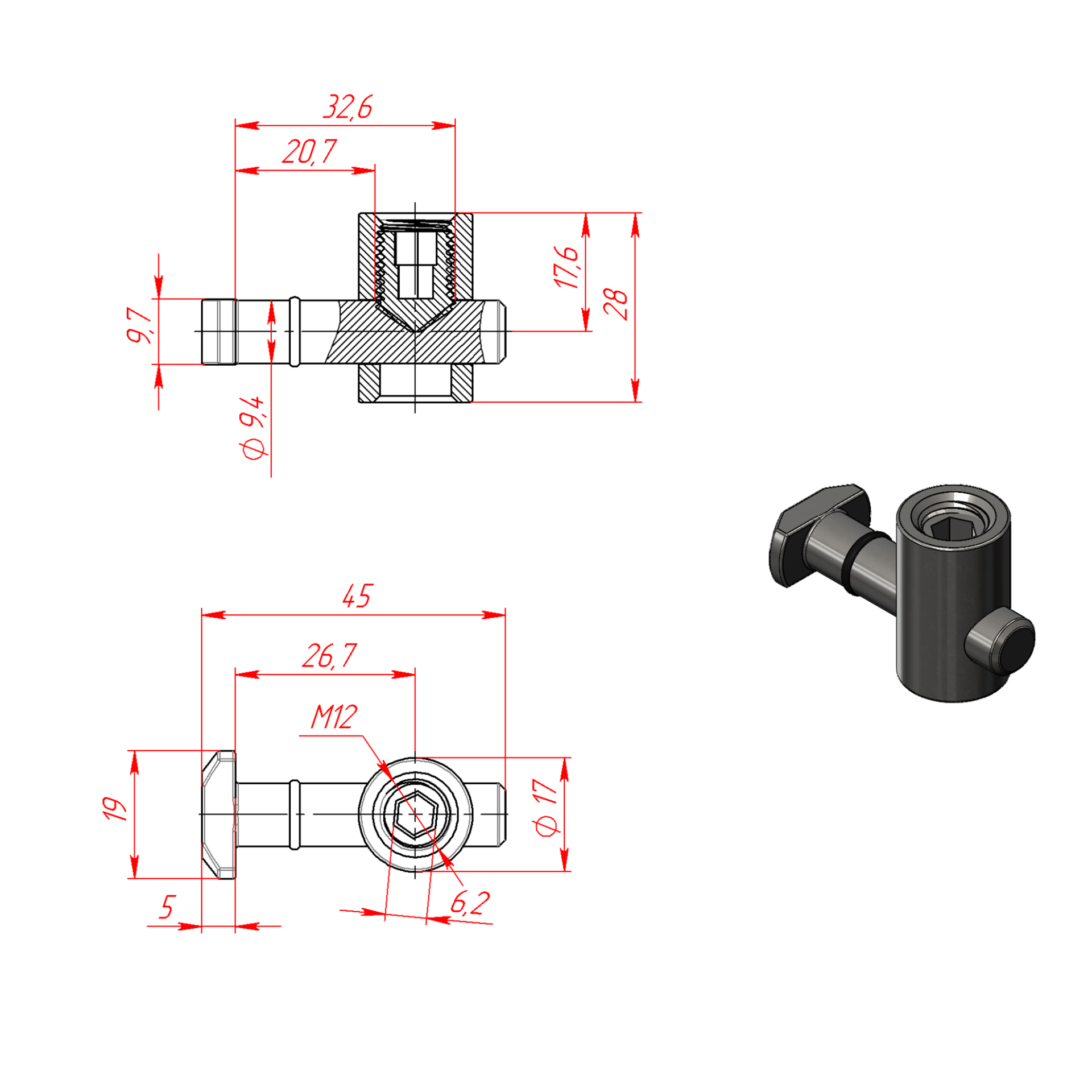

Чертеж быстрого соединителя 10-10

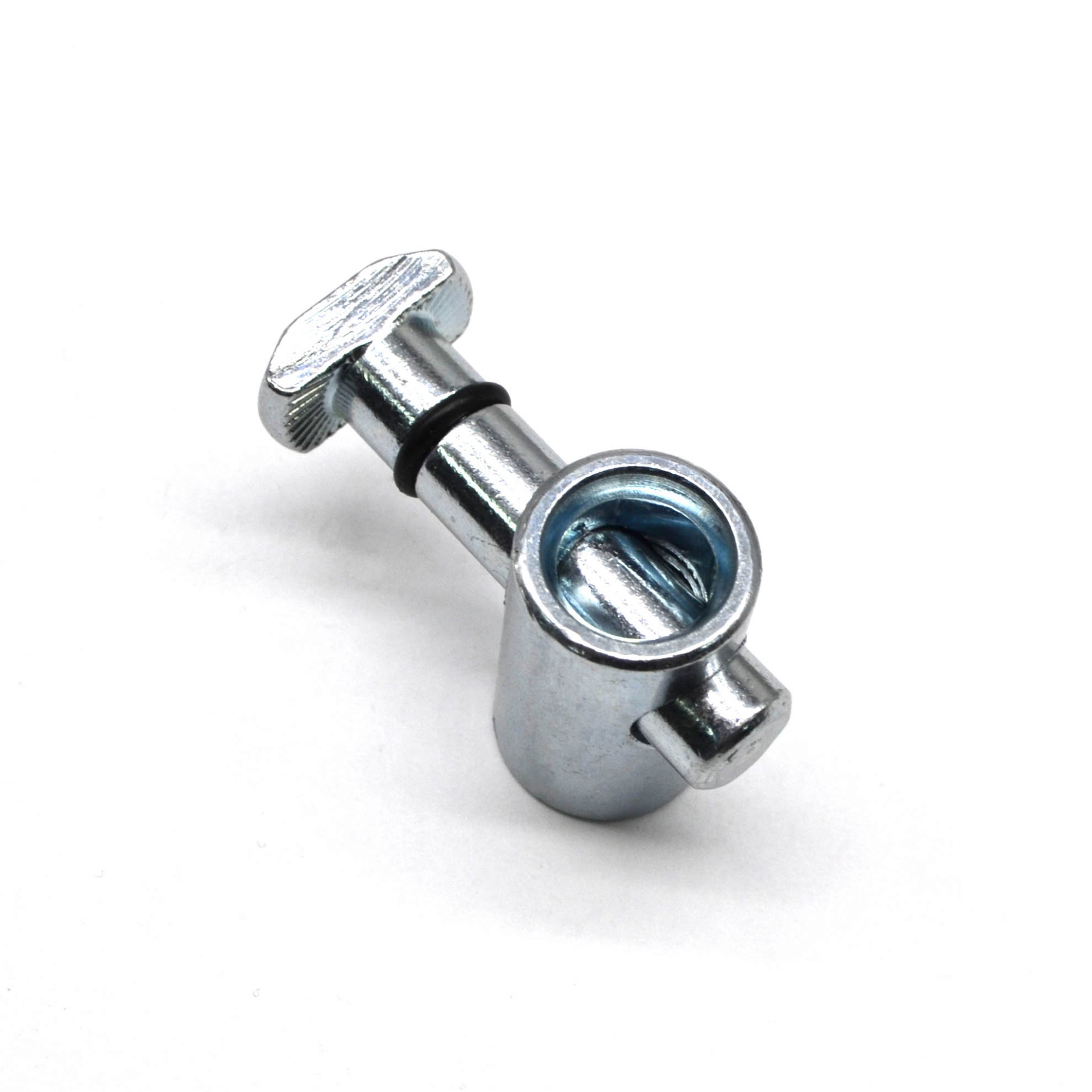

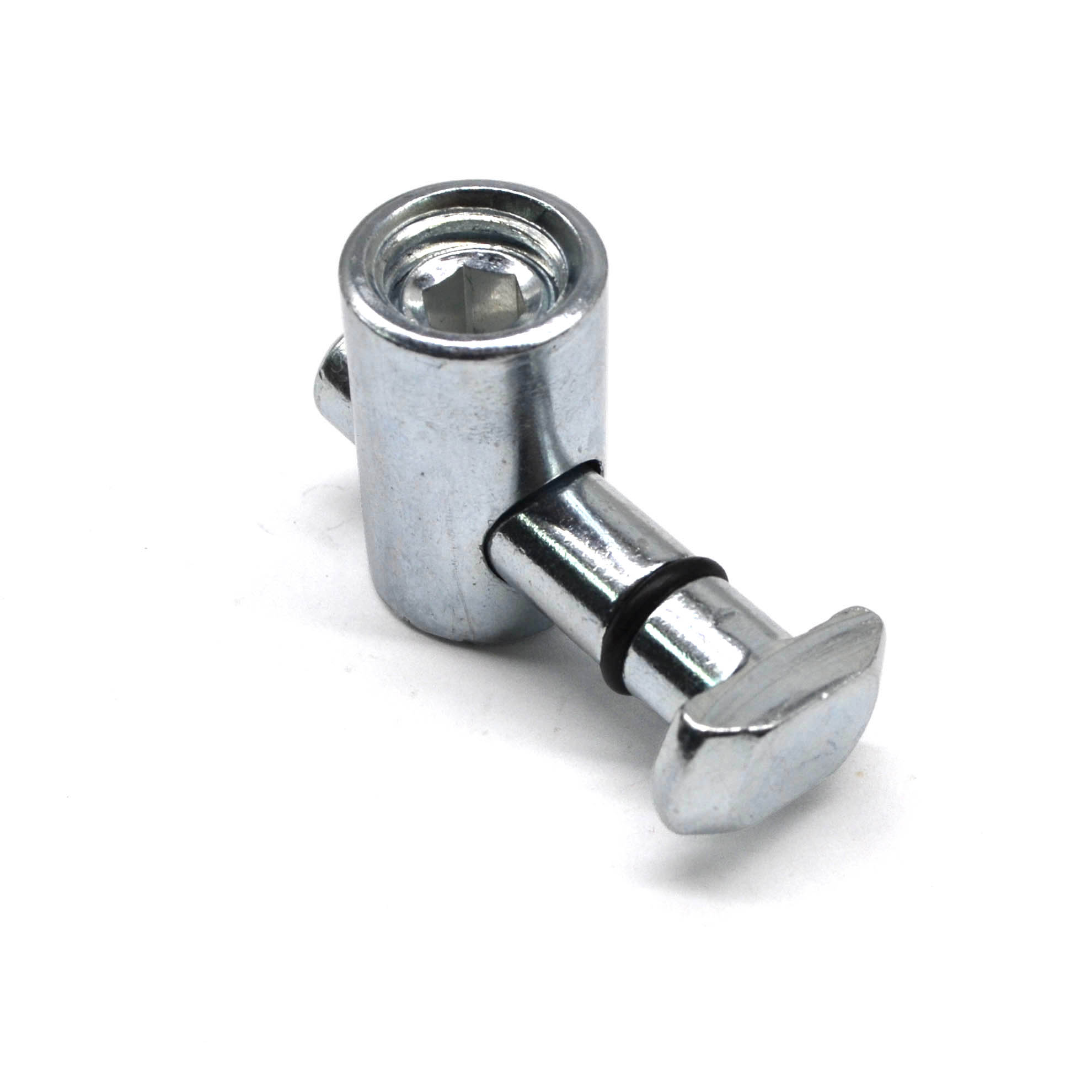

Быстрый соединителя алюминиевых конструкционных профилей с пазом 10 мм
Схема фиксации быстрозажимного соединителя профилей с пазом 10 мм
3842535466

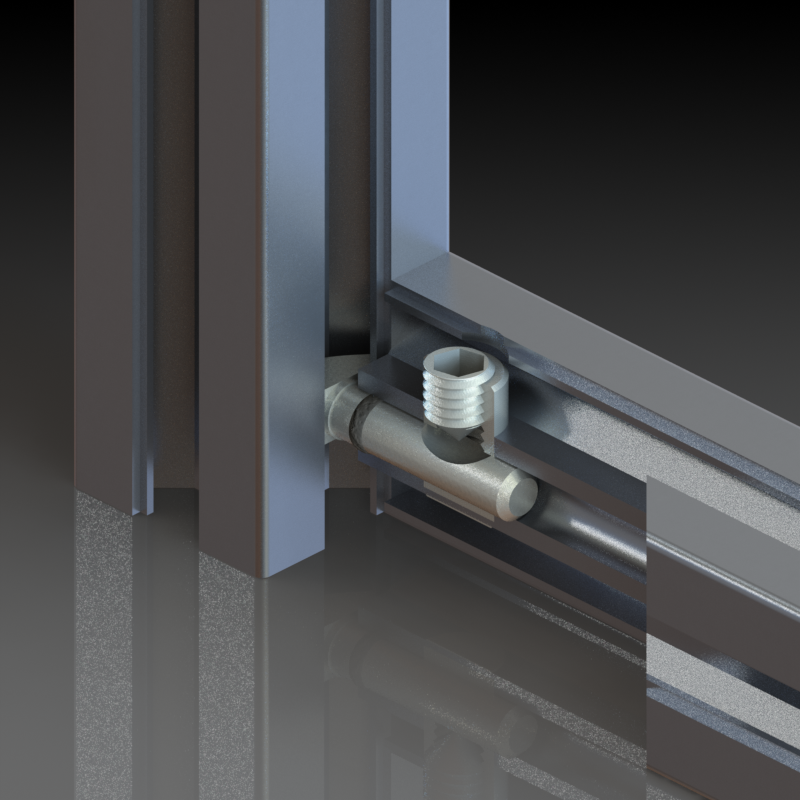

Быстрый соединитель 10-10 90 град в разрезе
195.00 руб. от 1 шт.
( -2 % )
191.10 РУБ.
от 10 шт.
( -4 % )
187.20 РУБ.
от 60 шт.
( -6 % )
183.30 РУБ.
от 150 шт.
( -8 % )
179.40 РУБ.
от 275 шт.
( -10 % )
175.50 РУБ.
от 400 шт.
( -12 % )
171.60 РУБ.
от 650 шт.
RSI
добавить
Наличие 5214 | Быстрый соединитель, угол 90 градусов, серия 40, 45, 50 и 60 паз 10
НА СКЛАДЕ: 21100 шт.
В ПУТИ: 10000 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. 5214 | Быстрый соединитель, угол 90 градусов, серия 40, 45, 50 и 60 паз 10 (3D-модель).STEP
Скачать
2. 5214 | Быстрый соединитель, угол 90 градусов, серия 40, 45, 50 и 60 паз 10 (Чертеж).PDF
Скачать

Описание

Быстрый соединитель к конструкционным профилям с пазом 10 мм.

Совместим с алюминиевыми профилями: 45х45, 45х90, 50х50, 90х90

Аналог Bosch Rextoth Group 3842535466

К разделу быстрых соединителей относятся соединители, позволяющие соединять профиля, ориентированные в определенном направлении друг к другу (оси профилей перпендикулярны, либо соосны). Быстрые соединители охватывают большинство типов требуемых соединений и как следует из названия позволяют выполнять быстрый монтаж. Быстрозажимные соединители представляют собой универсальные угловые соединители, которые могут использоваться для изготовления опорных рам, защитных ограждений и т.д. Хорошая доступность гарантирует простую и быструю сборку. Три паза остаются свободными для монтажа элементов поверхности.

Характеристики

Артикул:
 5214
Серия профилей:
 с пазом 10 мм, серия 40 / с пазом 10 мм, серия 45 / с пазом 10 мм, серия 50 / с пазом 10 мм, серия 60
Аналог Bosch Rexroth Group:
 3842535466
Материал:
 Сталь оцинкованная
Вес, кг:
 0,06
Цвет:
 Цинк
