5142 | Гайка закладная М8, серия 30/40/45/50

Закладная пазовая гайка М8 к профилям серии 30, 40, 45 и 50

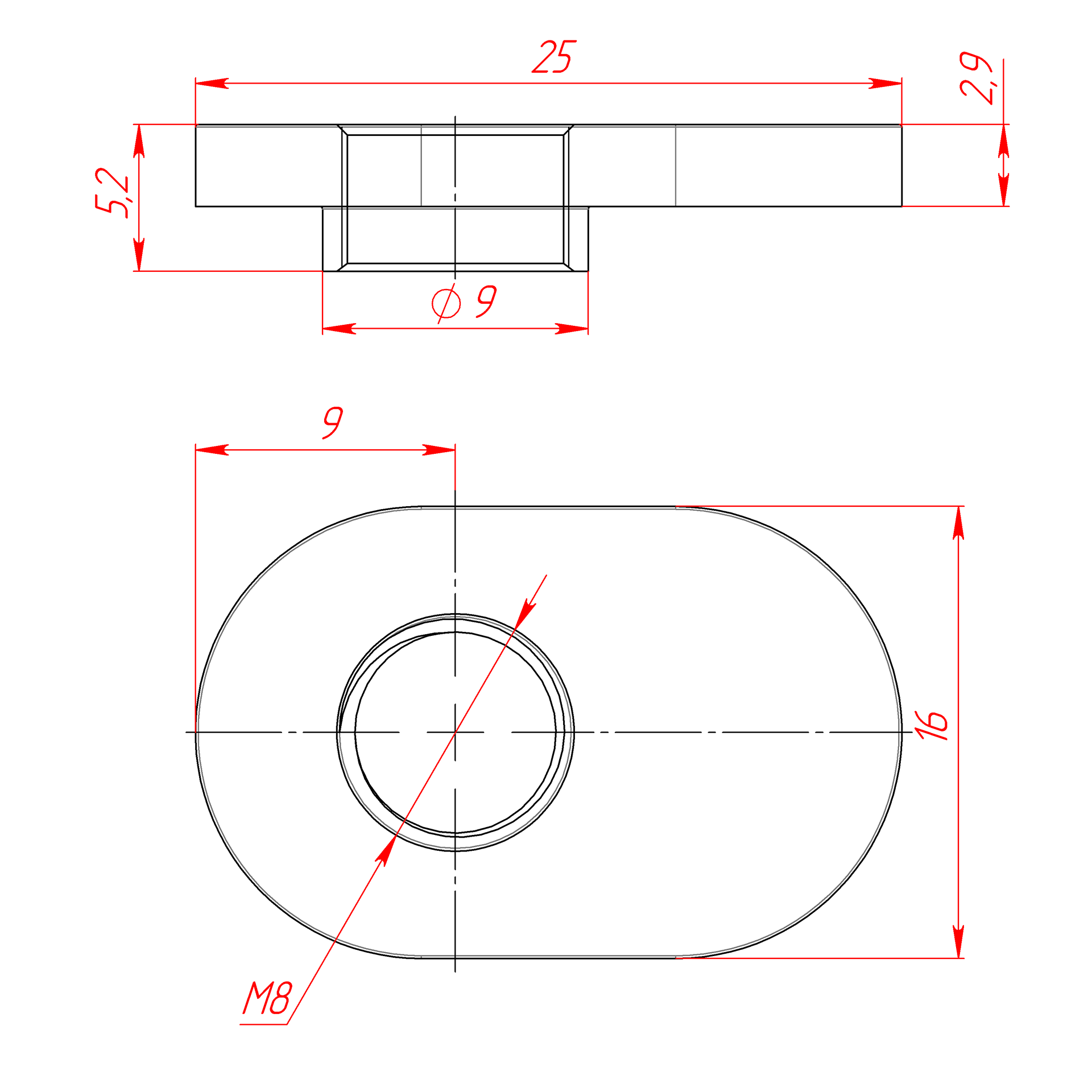

Чертёж закладной гайки для установки в паз профиля серий 30, 40, 45 и 50 (резьба М8)

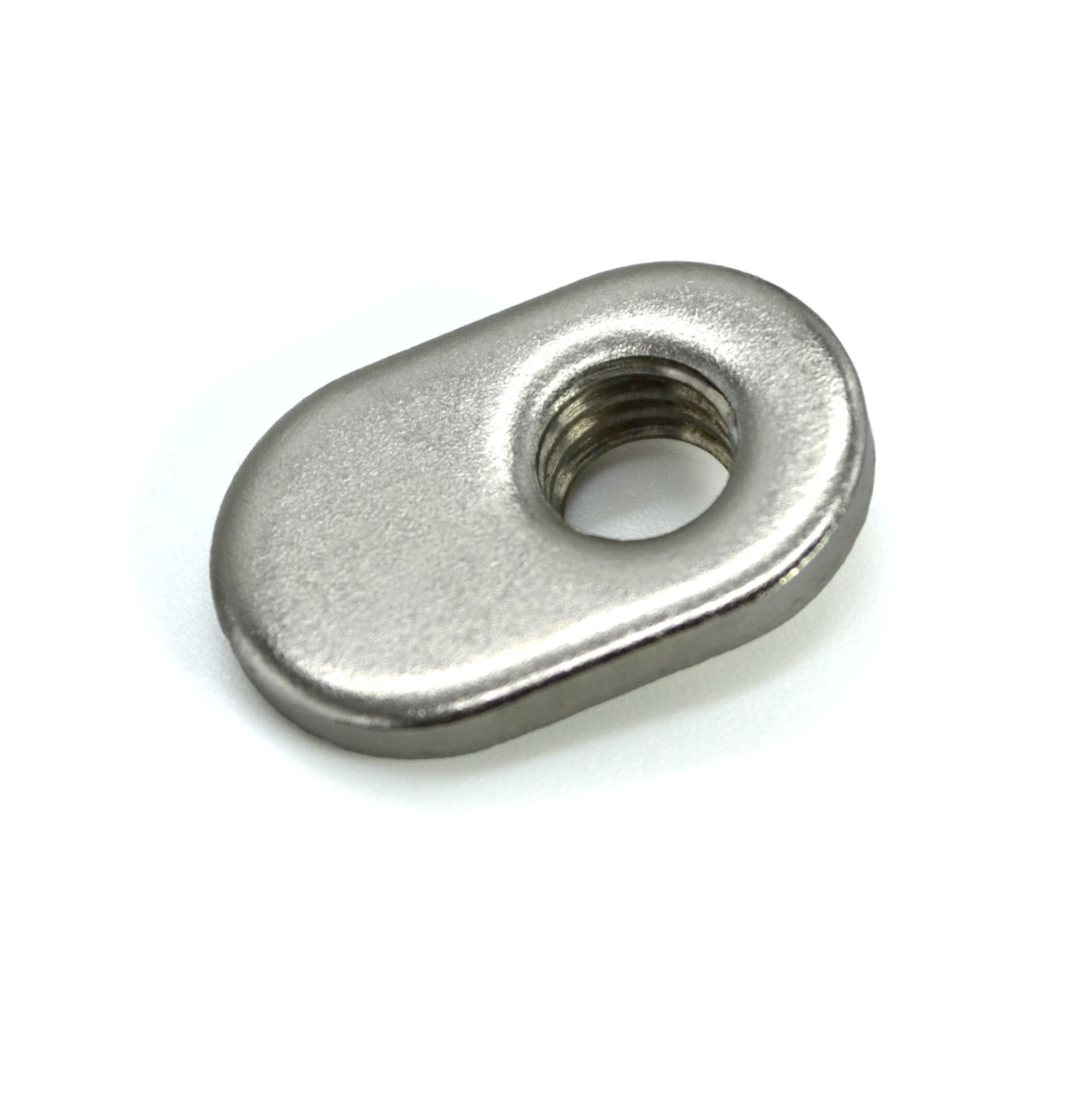

Закладная гайка М8 универсальная

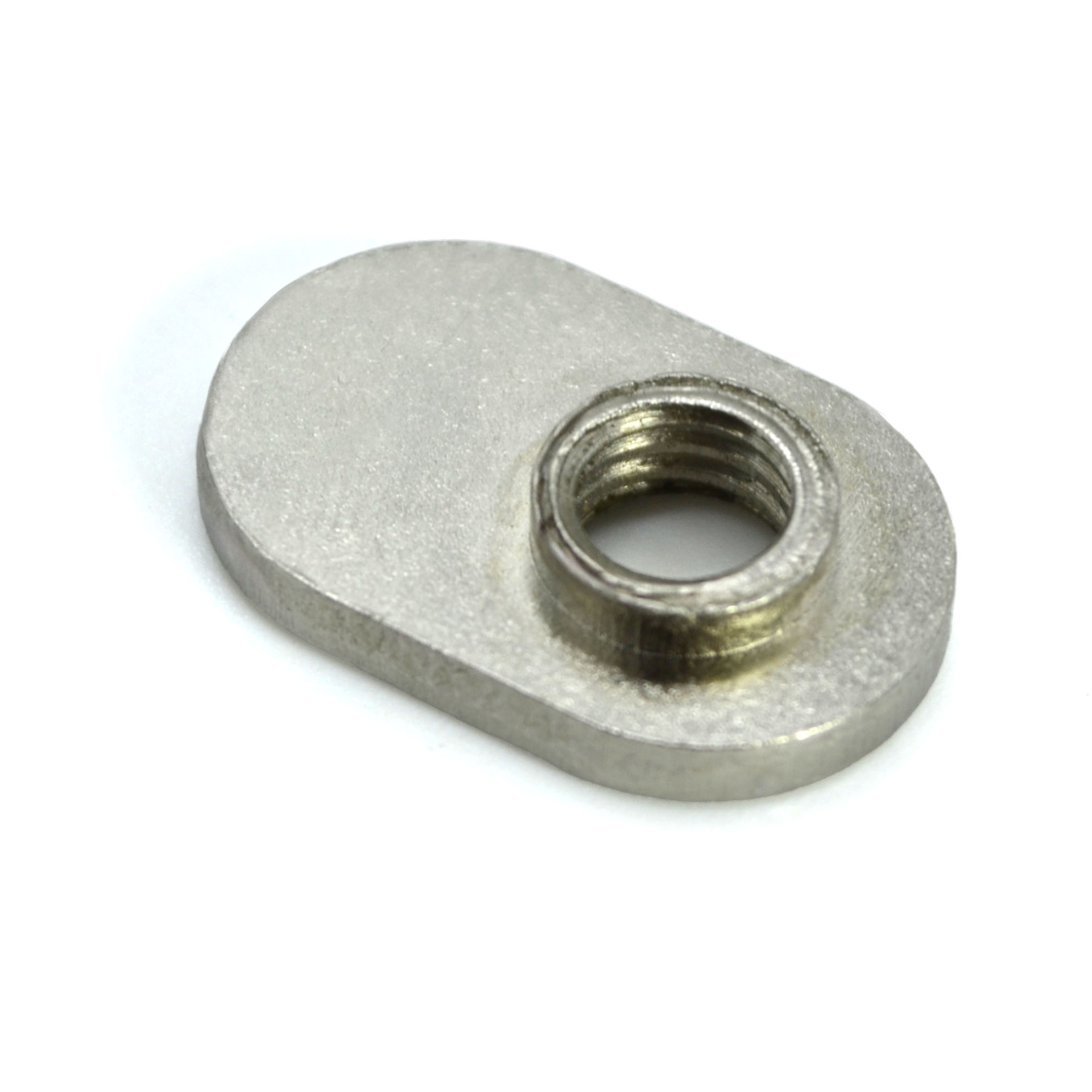

Гайка М8 закладная универсальная

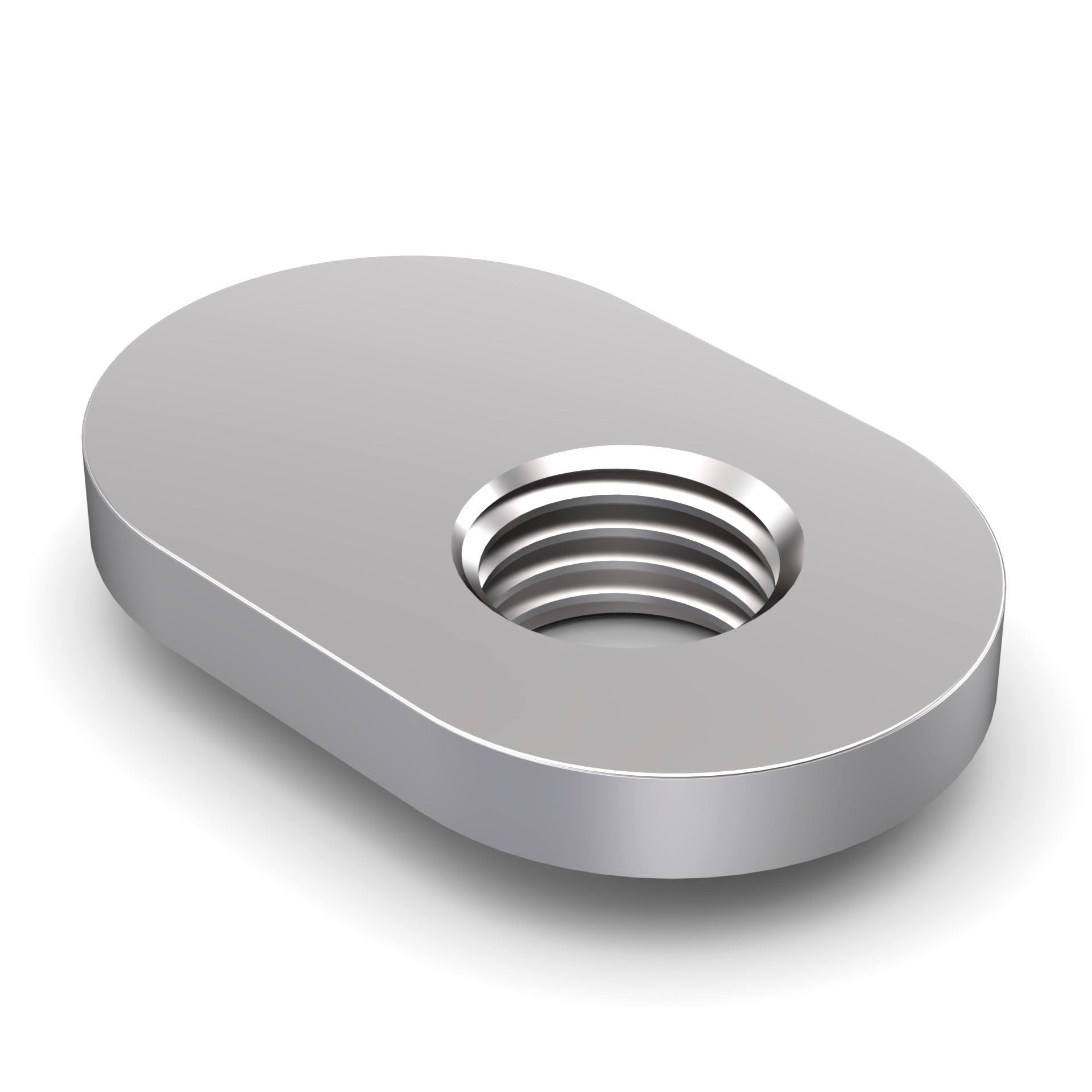

Закладная гайка М8 для профилей 30 40 45 50
Гайка М8 закладная универсальная для 30 40 45 50 серий

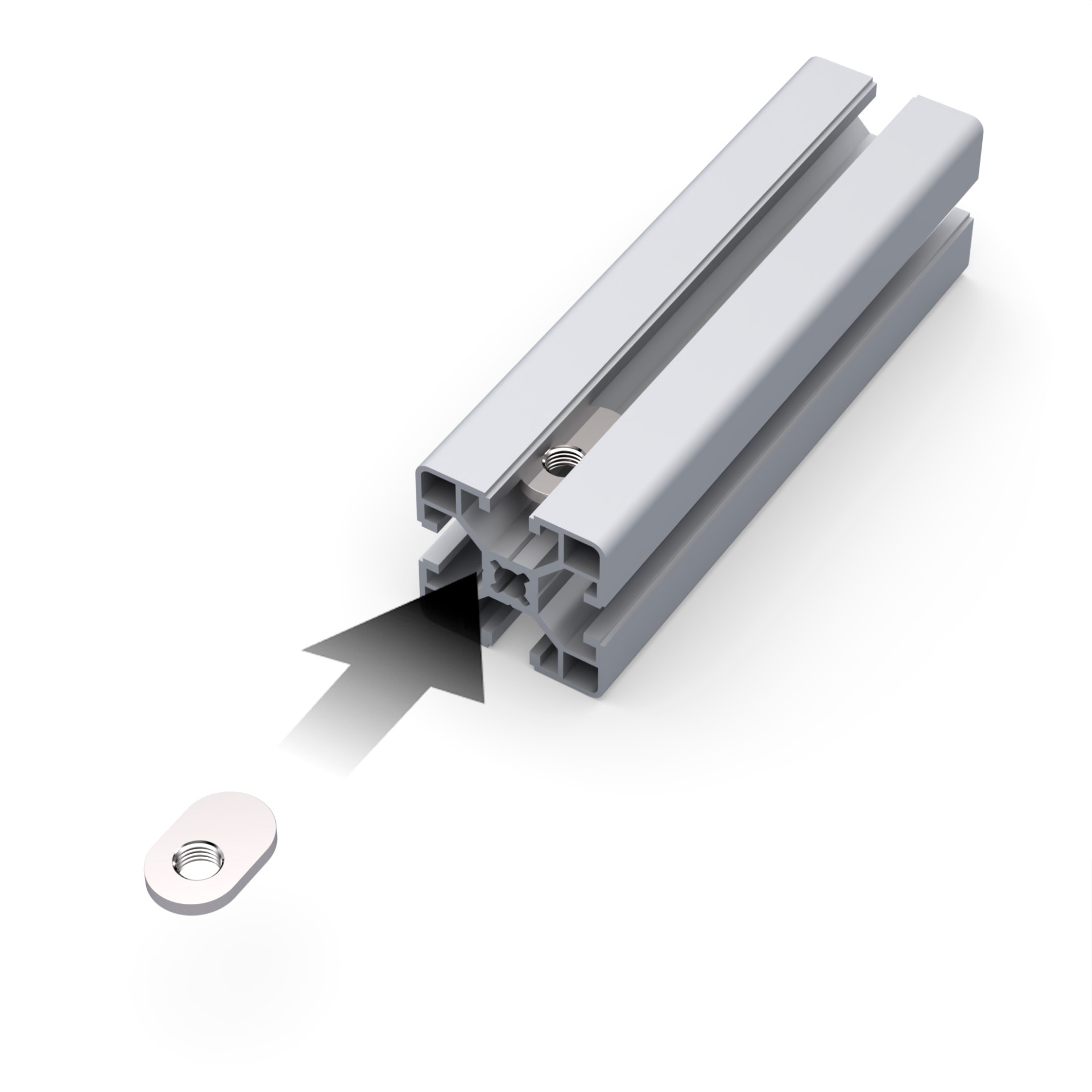

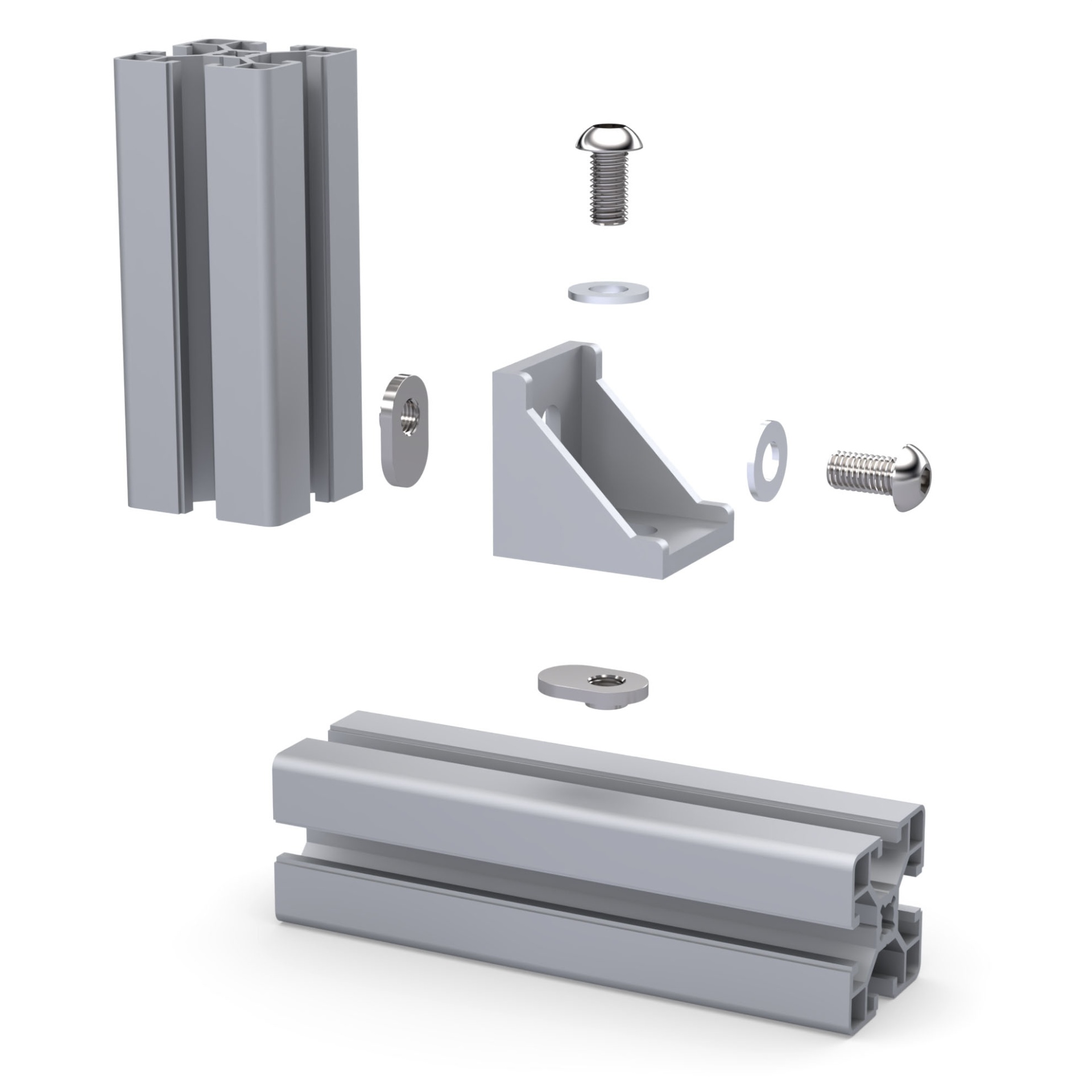

Способ установки в узел профиль 40 серии закладную гайку М8

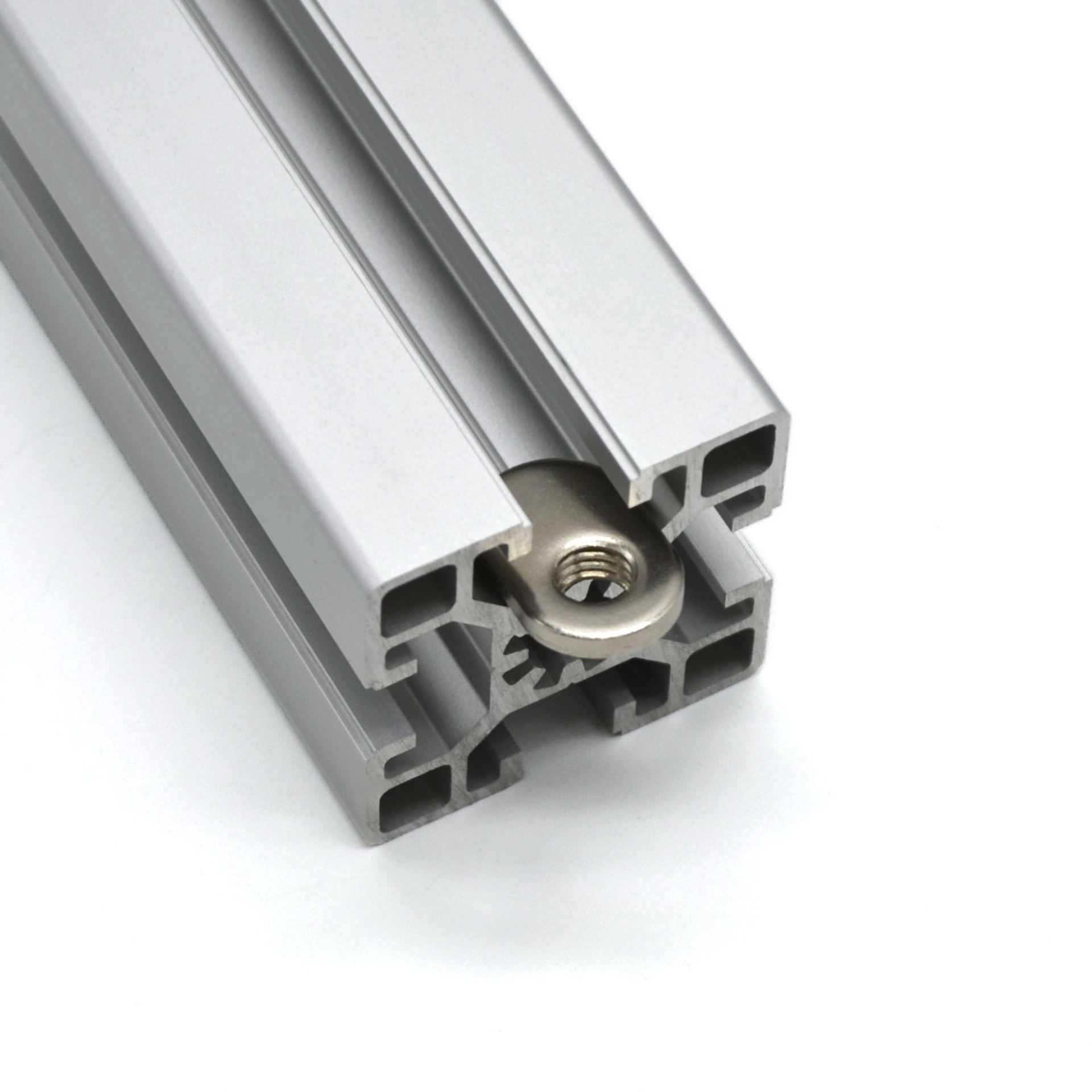

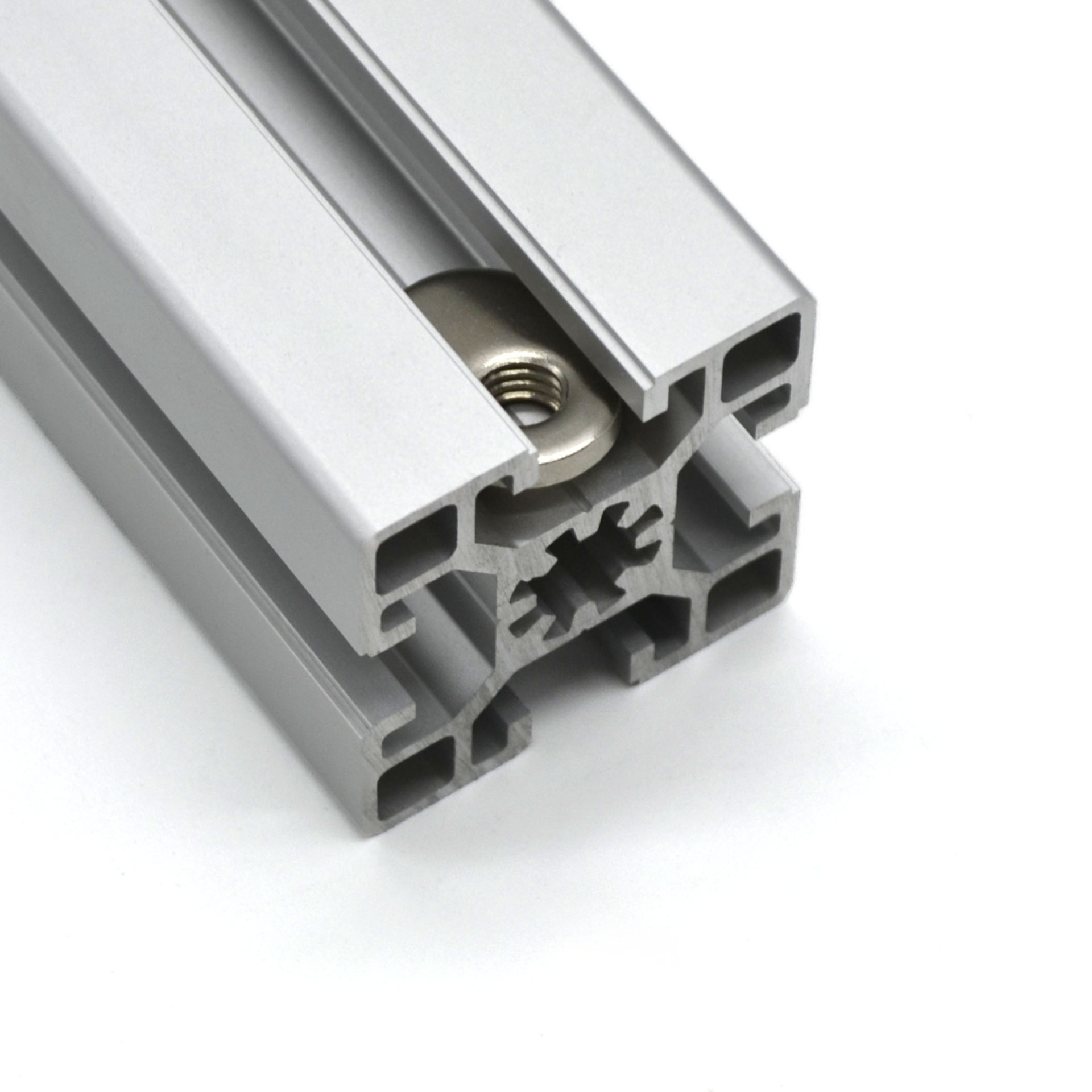

Установка гайка закладной М8 в паз профиля 30 40 45 50 серий
По запросу
Наличие 5142 | Гайка закладная М8, серия 30/40/45/50
Под заказ
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
5142 | Гайка закладная М8, серия 30/40/45/50 (3D Модель).STEP
3D Модель · STEP
ZIPСкачатьАрхив ZIP
5142 | Гайка закладная М8, серия 30/40/45/50 (3D Модель).ZIP
Чертеж · PDF
PDFСкачать
5142 | Гайка закладная М8, серия 30/40/45/50 (Чертеж).PDF

Описание

Прочная фиксация без сверления – универсальная закладная пазовая гайка для алюминиевых конструкционных профилей серий 30, 40, 45 и 50 с пазами 8 и 10 мм.
Представляет собой стальную пластину с резьбовым отверстием М8 – крепежный элемент для сборки модульных конструкций: рабочие столы, стеллажи, каркасы оборудования, стойки для электроники, рамы для 3D-принтеров, выставочные конструкции и любые проекты на алюминиевых конструкционных профилях серий 30, 40, 45 и 50. Устанавливается в торец профиля, закрепляется в пазу и образует прочную резьбовую посадку под болты, винты и крепёжные комплектующие.
Преимущества:
  • Широкая совместимость – подходит для алюминиевых профилей серий 30, 40, 45 и 50
  • Паз 8 и 10 мм – надёжная посадка в профилях разных серий
  • Ввод с торца – быстрая установка без сверления дополнительных отверстий
  • Резьба М8 – совместима со стандартным метрическим крепежом
  • Металлическое исполнение – сохраняет прочность при нагрузках и многократном использовании
  • Применима для модульных решений с повышенной нагрузкой: производственные столы, складские стеллажи, рамы оборудования, стойки под электронику, корпуса 3D-принтеров, выставочные конструкции и любые сборки на алюминиевых профилях серии 30 с пазом 8 мм.

Характеристики

Артикул:
 5142
ОКПД2:
 25.99.29.190
Серия профилей:
 с пазом 8 мм, серия 30 / с пазом 8 мм, серия 40 / с пазом 10 мм
Резьба:
 М8
Ширина паза, мм:
 8 и 10
Материал:
 Сталь никелированая
Вес, кг:
 0,005

Возможные замены или аналоги для арт. 5142:

5068 | Сухарь пазовый, паз 8, М8, серия 30
5068 | Сухарь пазовый, паз 8, М8, серия 30
23.00 руб./шт.
в наличии ≈ 46000 шт.
5068AL | Сухарь пазовый алюминиевый, паз 8, М8, серия 30
5068AL | Сухарь пазовый алюминиевый, паз 8, М8, серия 30
39.90 руб./шт.
в наличии ≈ 4000 шт.
5071 | Сухарь пазовый, паз 8, М8, серия 40
5071 | Сухарь пазовый, паз 8, М8, серия 40
34.00 руб./шт.
в наличии ≈ 98000 шт.
5071AL | Сухарь пазовый алюминиевый, паз 8, М8, серия 40
5071AL | Сухарь пазовый алюминиевый, паз 8, М8, серия 40
44.90 руб./шт.
в наличии ≈ 3000 шт.
5074/5336 | Сухарь пазовый, паз 10, М8
5074/5336 | Сухарь пазовый, паз 10, М8
37.00 руб./шт.
в наличии ≈ 46000 шт.
5074AL | Сухарь пазовый алюминиевый, паз 10, М8
5074AL | Сухарь пазовый алюминиевый, паз 10, М8
47.90 руб./шт.
в наличии ≈ 3000 шт.
5540 | Подпружиненный пазовый сухарь, М8, 8T-30
5540 | Подпружиненный пазовый сухарь, М8, 8T-30
33.90 руб./шт.
в наличии ≈ 18000 шт.
2A12.A41A.01 | Сухарь пазовый c фиксатором, паз 8, серия 30, М8
2A12.A41A.01 | Сухарь пазовый c фиксатором, паз 8, серия 30, М8
38.00 руб./шт.
в наличии ≈ 35000 шт.
5260 | Сухарь пазовый с пружинкой паз 8, М8, серия 40
5260 | Сухарь пазовый с пружинкой паз 8, М8, серия 40
38.50 руб./шт.
в наличии ≈ 48000 шт.
5061 | Сухарь пазовый c прижимным шариком, паз 10, М8
5061 | Сухарь пазовый c прижимным шариком, паз 10, М8
42.00 руб./шт.
в наличии ≈ 1000 шт.

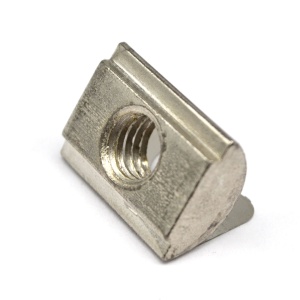

5546 | Подпружиненный пазовый сухарь, М8, паз 10
