Сухарь пазовый М8 паз 10

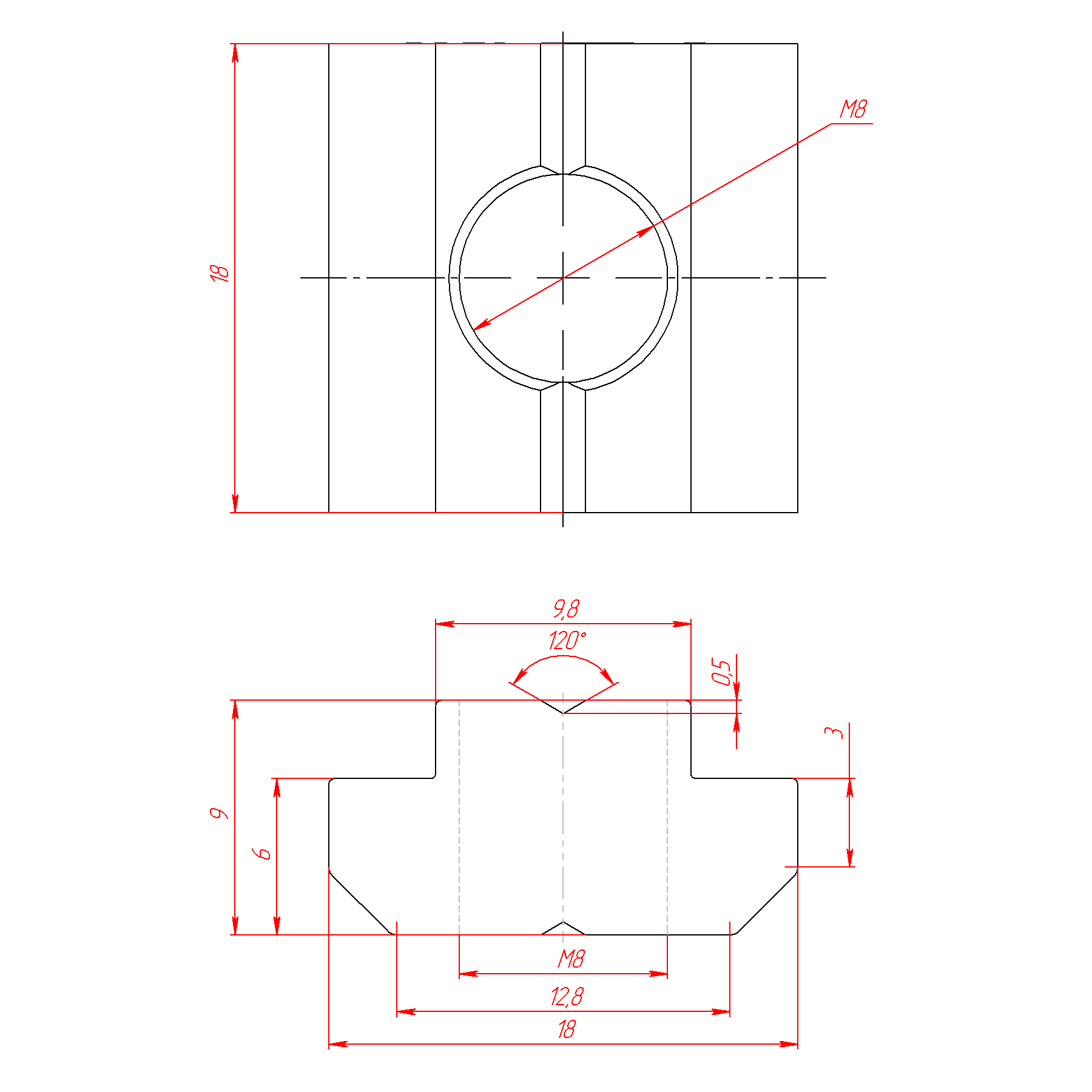

Чертеж станочного сухаря из алюминия М8 паз 10, арт. 5074AL

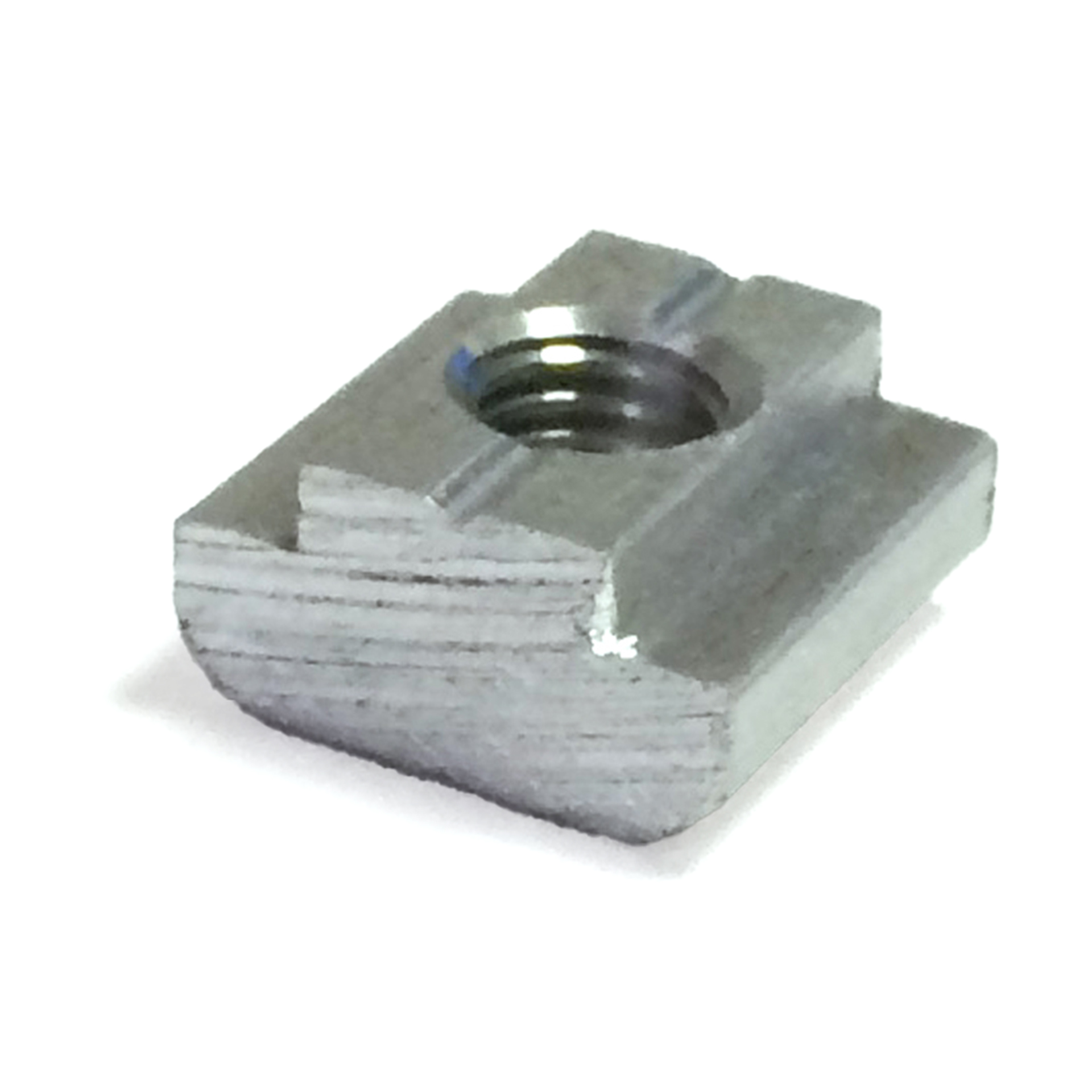

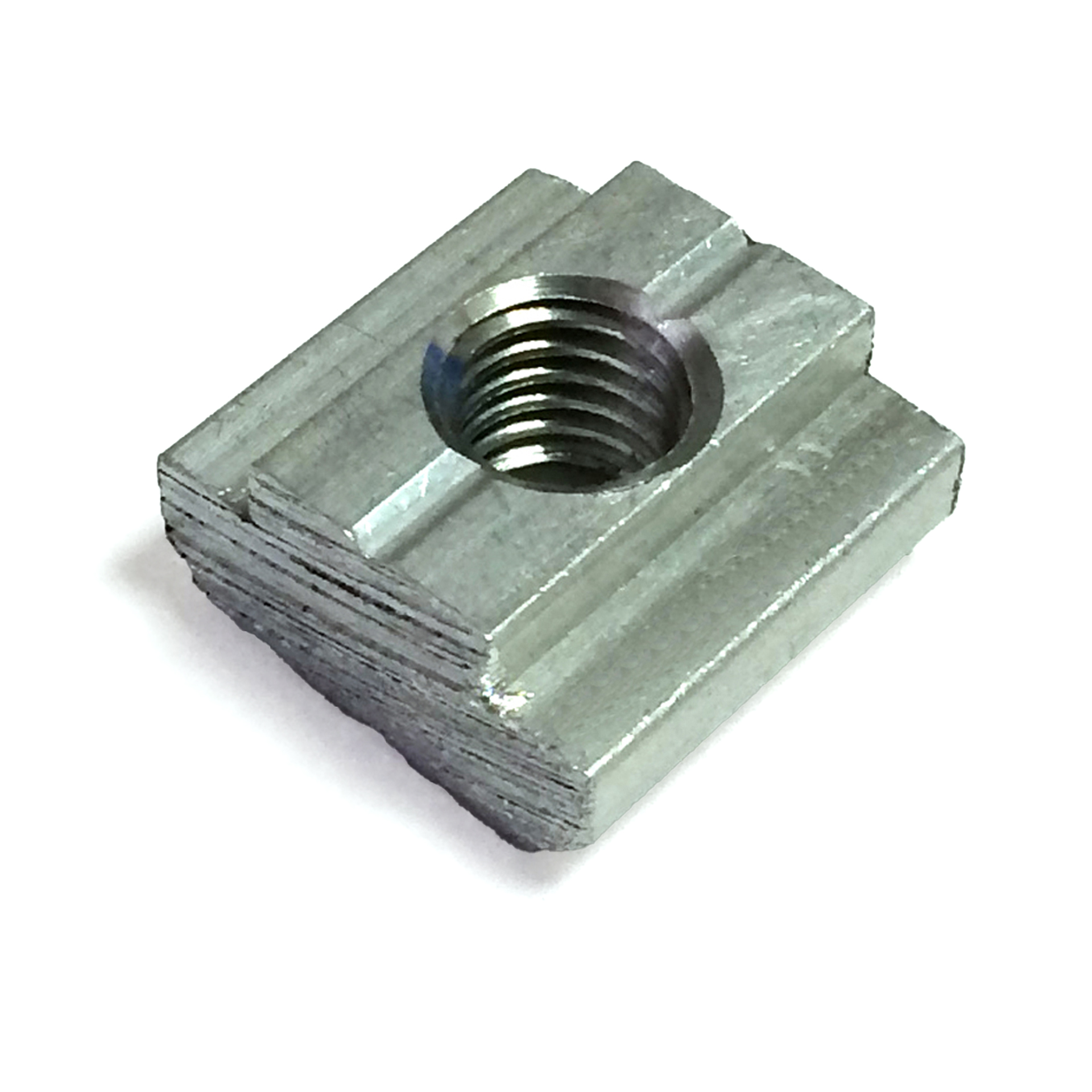

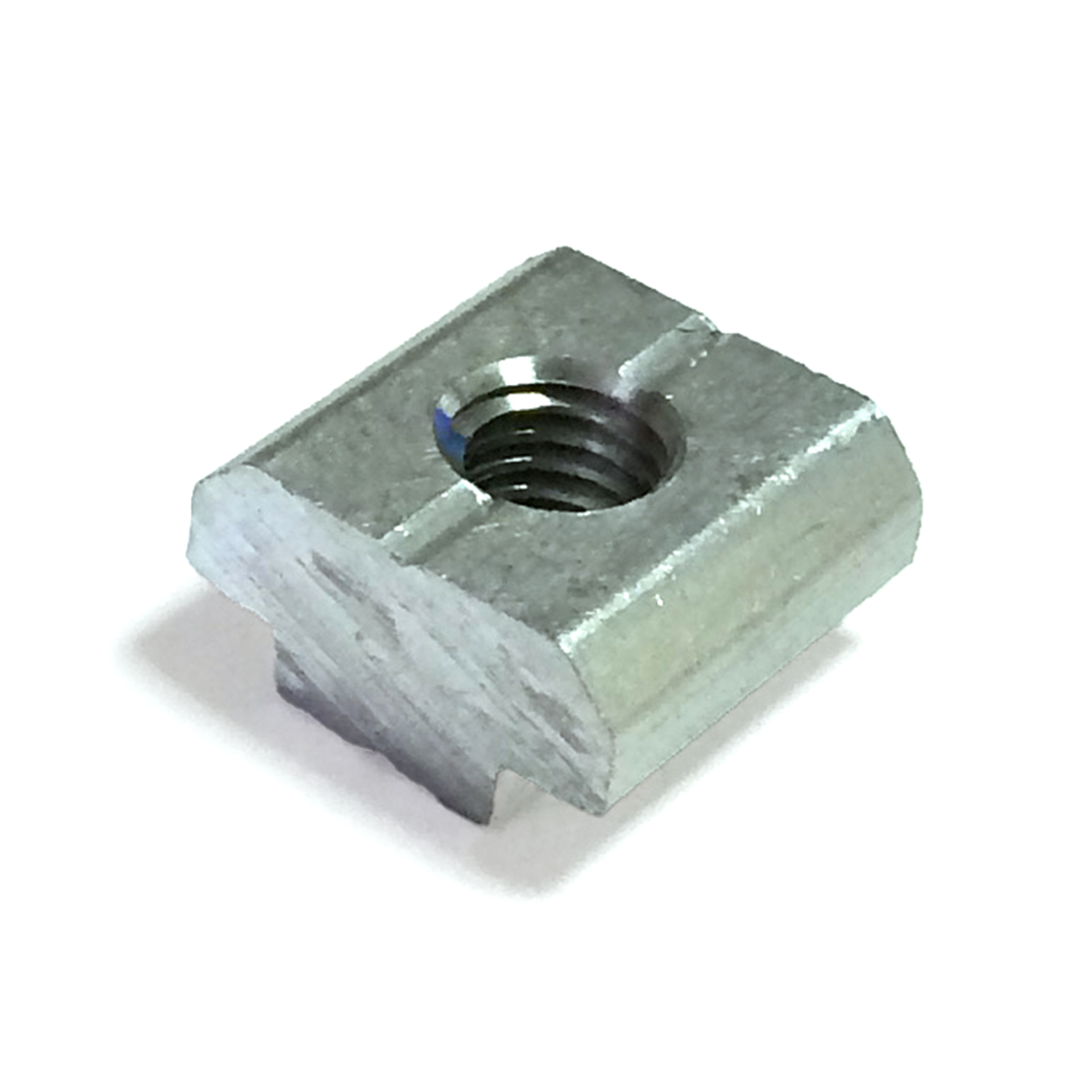

Алюминиевый пазовый сухарь М8, для конструкционных профилей с пазом 10 мм

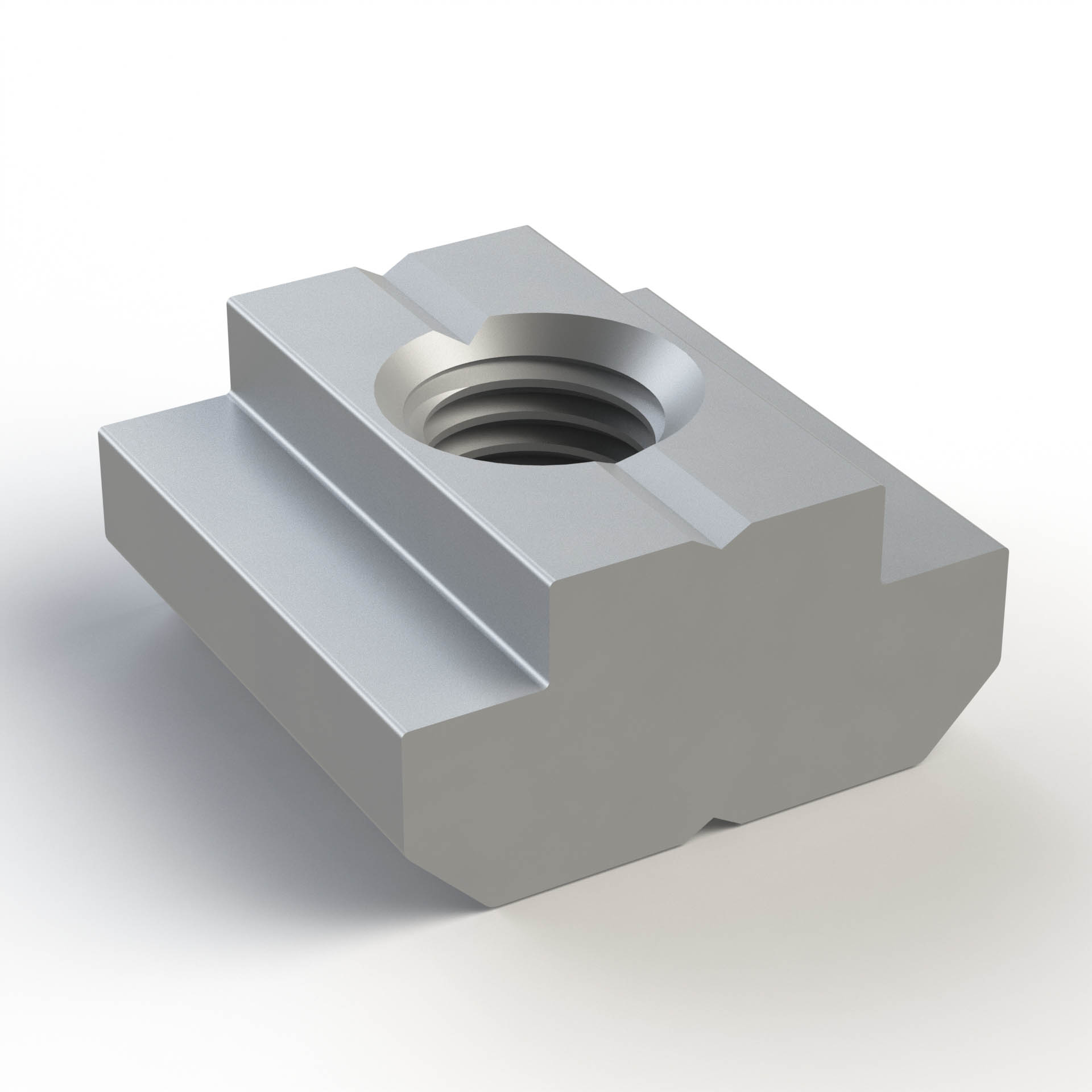

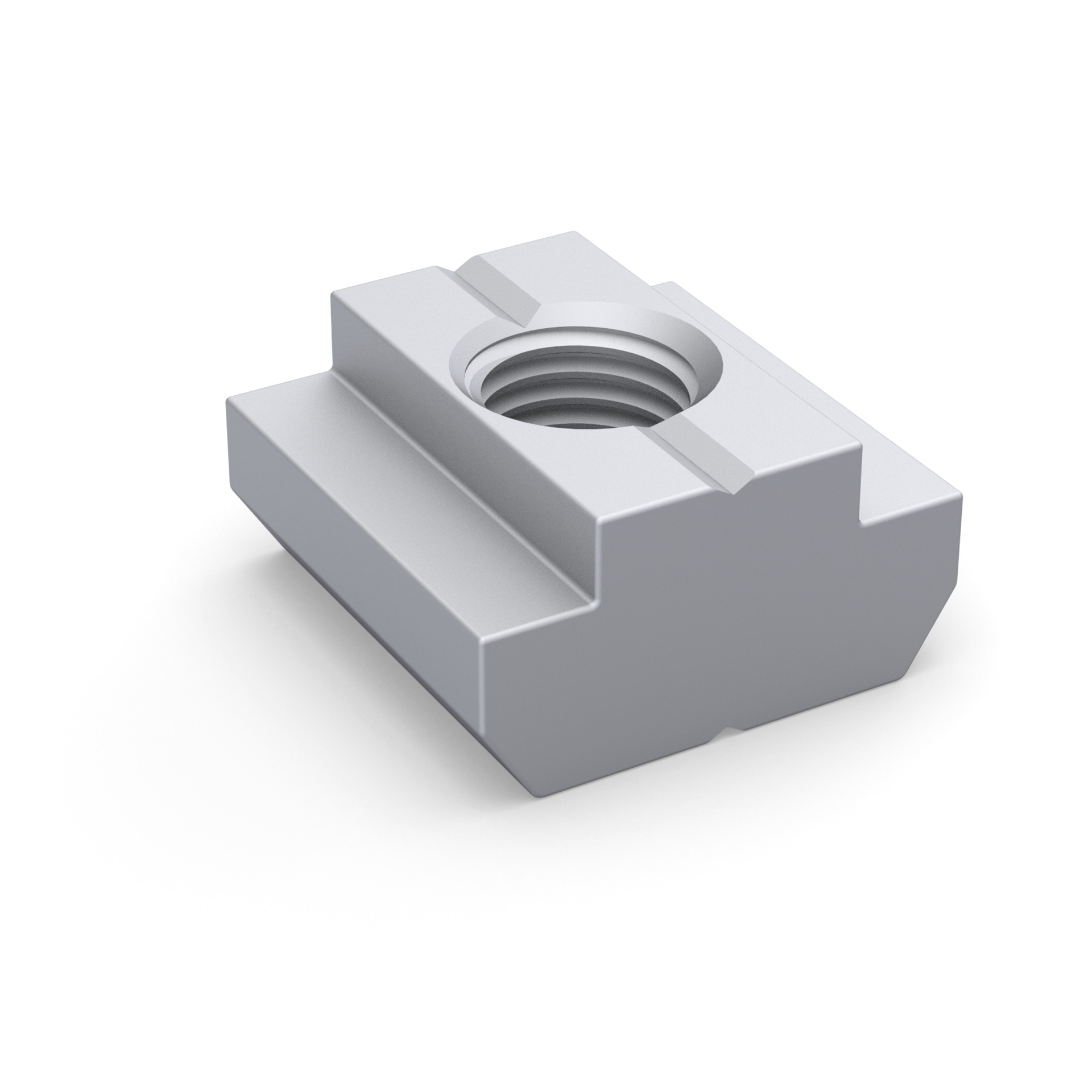

Пазовый сухарь из алюминия с резьбой М8 для паза 10 мм

30.00 руб. от 1 шт.

( -5 % )	28.50 РУБ.	от 100 шт.
( -7 % )	27.90 РУБ.	от 500 шт.
( -10 % )	27.00 РУБ.	от 1000 шт.

Количество

добавить

НА СКЛАДЕ
≈ 1000 шт.

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Видео о товаре:

Просмотреть ▼

Описание

Совместим с конструкционными профилями серии 45 и 50.

Загрузить:

- 3D модель (5074AL.step)

- 3D модель упрощенная (5074AL.step)

- Чертеж (5074AL.pdf)

Прочность алюминиевых сухарей у многих вызывает сомнение. Развеять его поможет фото представленное ниже.
На фото сухарь М4 паз 10 (арт. 5186AL). Усилия при затяжке достаточно, для загиба стальных увеличенных шайбы М6 им М4, при этом резьба на сухаре не сорвана.

Характеристики

Артикул:	5074AL
Резьба / Диаметр:	М8 / D8
Профили:	с пазом 10 мм
Ширина паза, мм:	10
Аналог Bosch Rexroth Group:	3842528735
Материал:	Алюминий
Покрытие:	Без покрытия
Вес, кг:	0,010
