29.00 руб. от 1 шт.
27.84 РУБ.
от 100 шт.
27.26 РУБ.
от 500 шт.
26.68 РУБ.
от 1000 шт.
24.94 РУБ.
от 5000 шт.
RSI
Количество

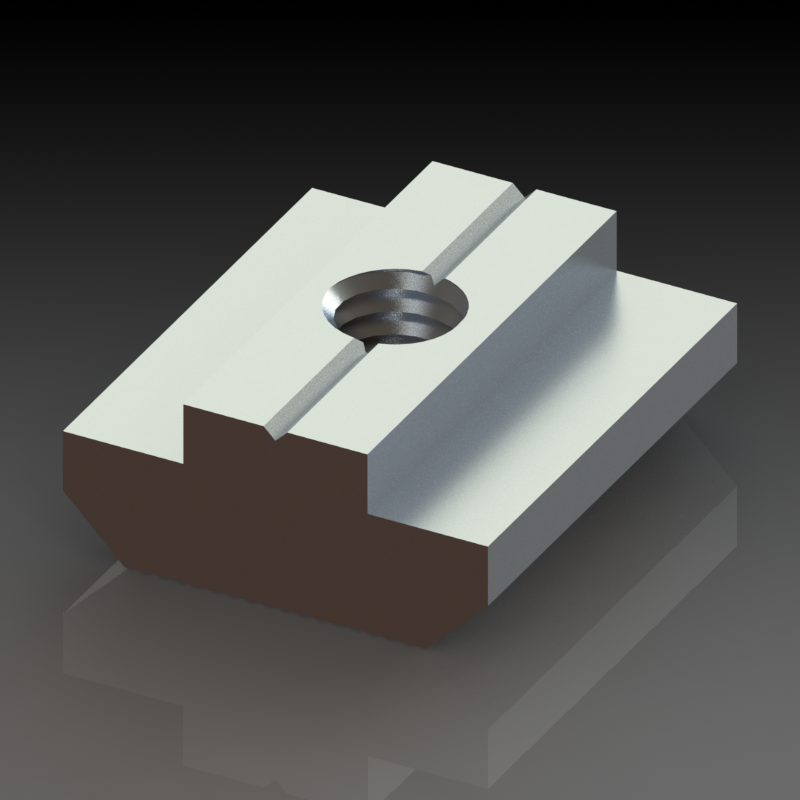

Наличие 5069 | Сухарь пазовый, паз 8, М5, серия 40
НА СКЛАДЕ ≈ 1000 шт.
В ПУТИ > 5000 шт.

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

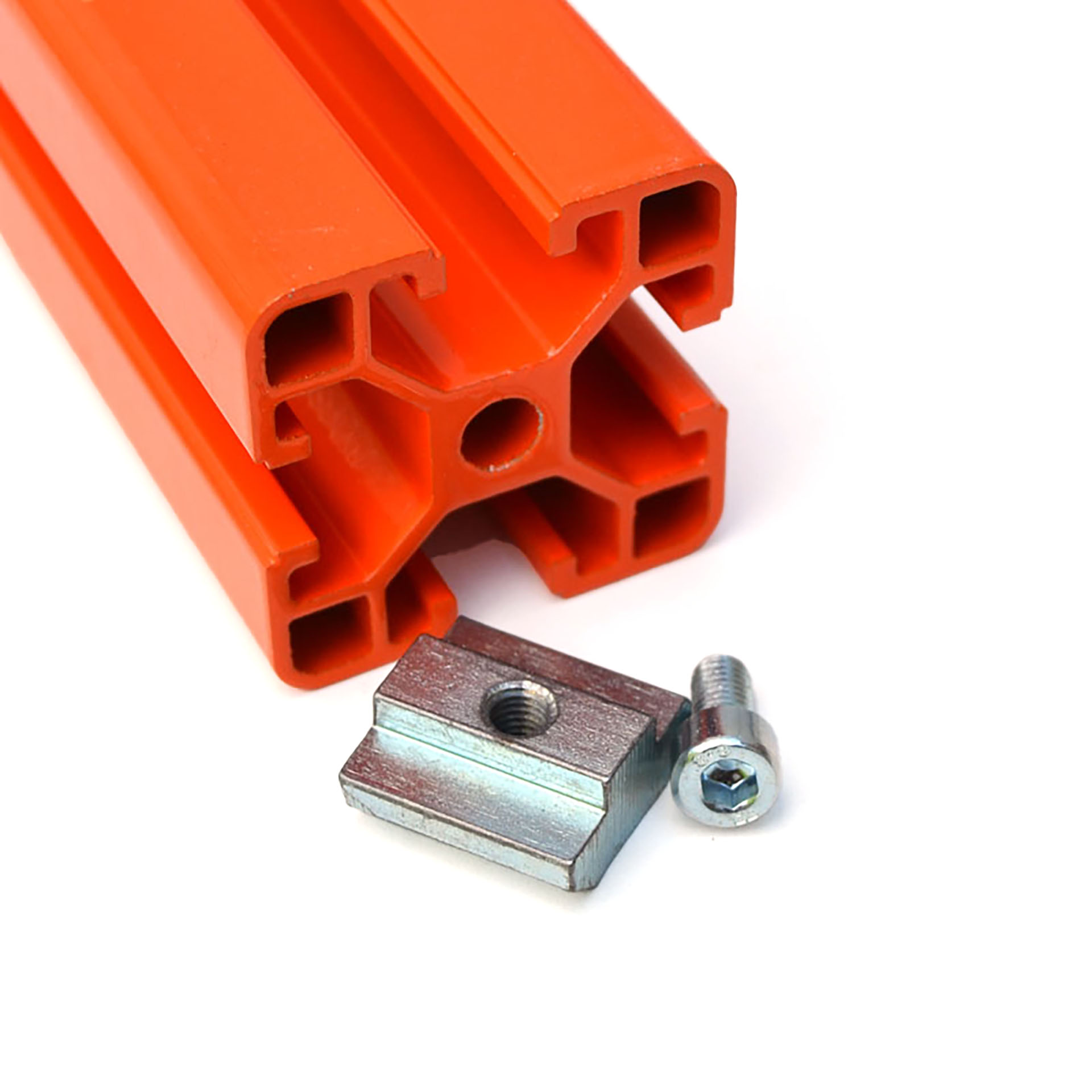

Совместим с конструкционными профилями серии 40 с пазом 8 мм

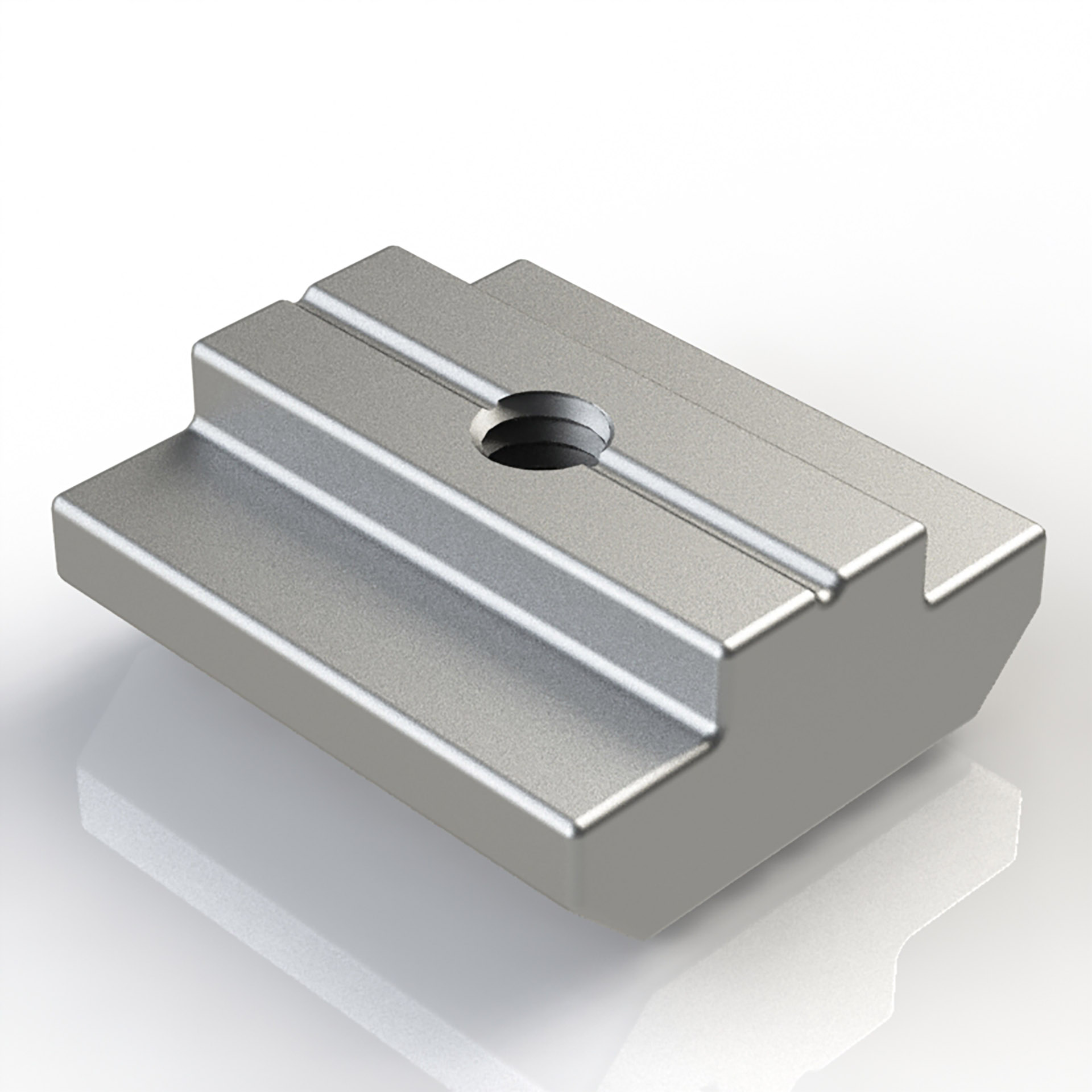

Пазовый сухарь М5-40 (резьба М5, 40я серия профилей, паз 8), используется в качестве гайки способной выдерживать высокие нагрузки.

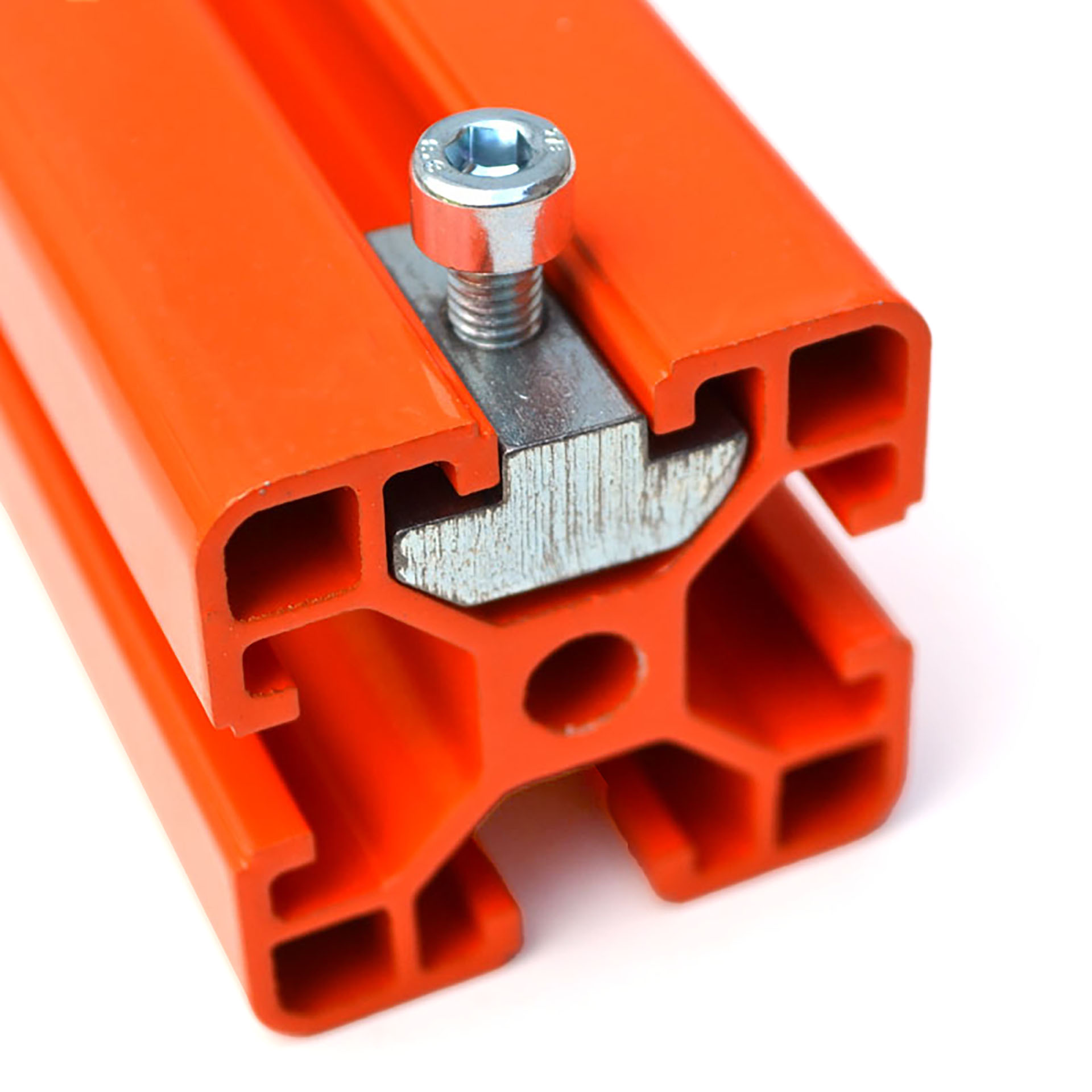

Вставляется в паз профиля с торца, не имеет возможности вкладывания в паз сверху.
В конструкциях с невысокими нагрузками, в качестве аналога, можно использовать Т-гайку арт. 5010 (М5-40).

Загрузить:
- 3D модель (5069.STEP)

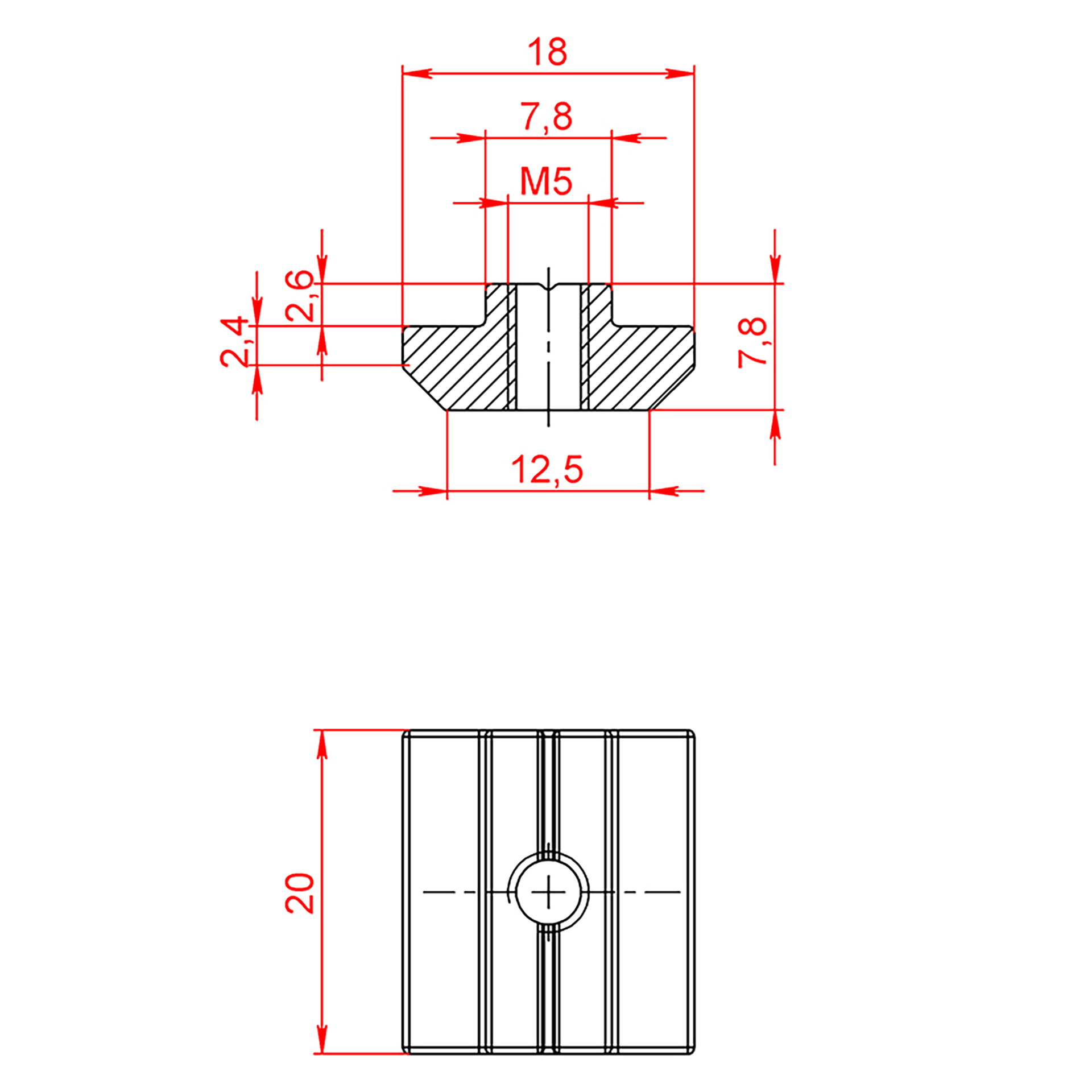

- Чертеж (5069.PDF)

Характеристики

Артикул:
5069
Резьба / Диаметр:
М5 / D5
Профили:
с пазом 8 мм, серия 40
Ширина паза, мм:
8
Материал:
Сталь никелированая
Вес, кг:
0,019

Возможные замены или аналоги для арт. 5069:

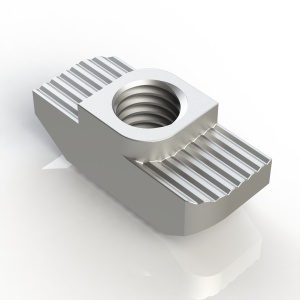

5010 | Т-гайка, Паз 8, М5, серия 40
18.00 руб./шт.
- в наличии ≈ 10000 шт.

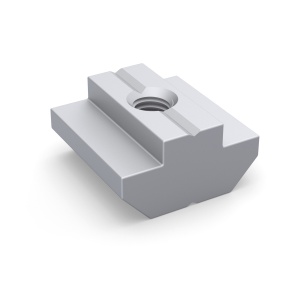

5069AL | Сухарь пазовый алюминиевый, паз 8, М5, серия 40
30.00 руб./шт.
- в наличии ≈ 700 шт.
5258 | Сухарь пазовый с пружинкой паз 8, М5, серия 40
42.00 руб./шт.
- в наличии ≈ 3000 шт.
