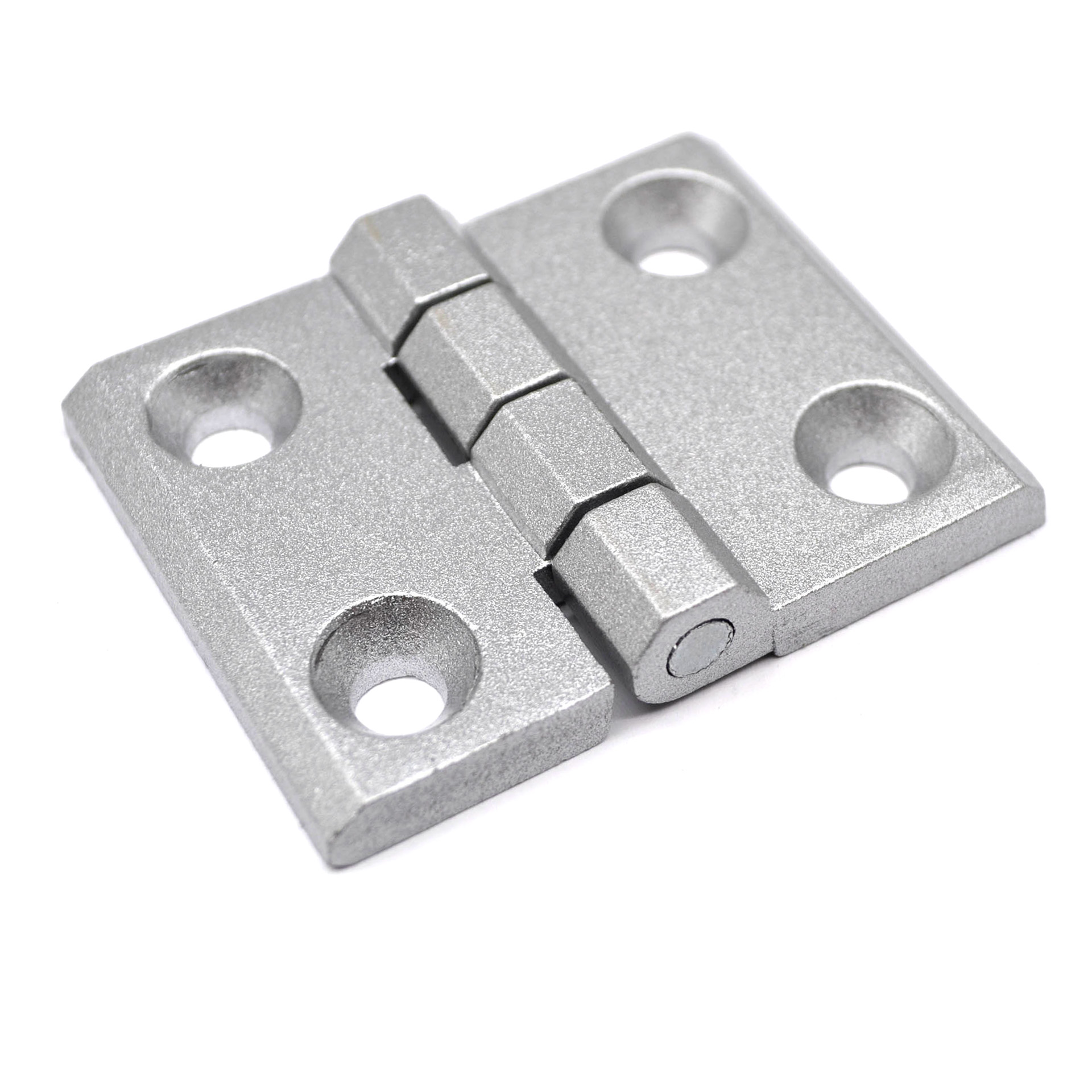

Дверная петля, алюминиевая, серия 40/45

295.00 руб. от 1 шт.

Количество

добавить

НА СКЛАДЕ
≈ 100 шт.

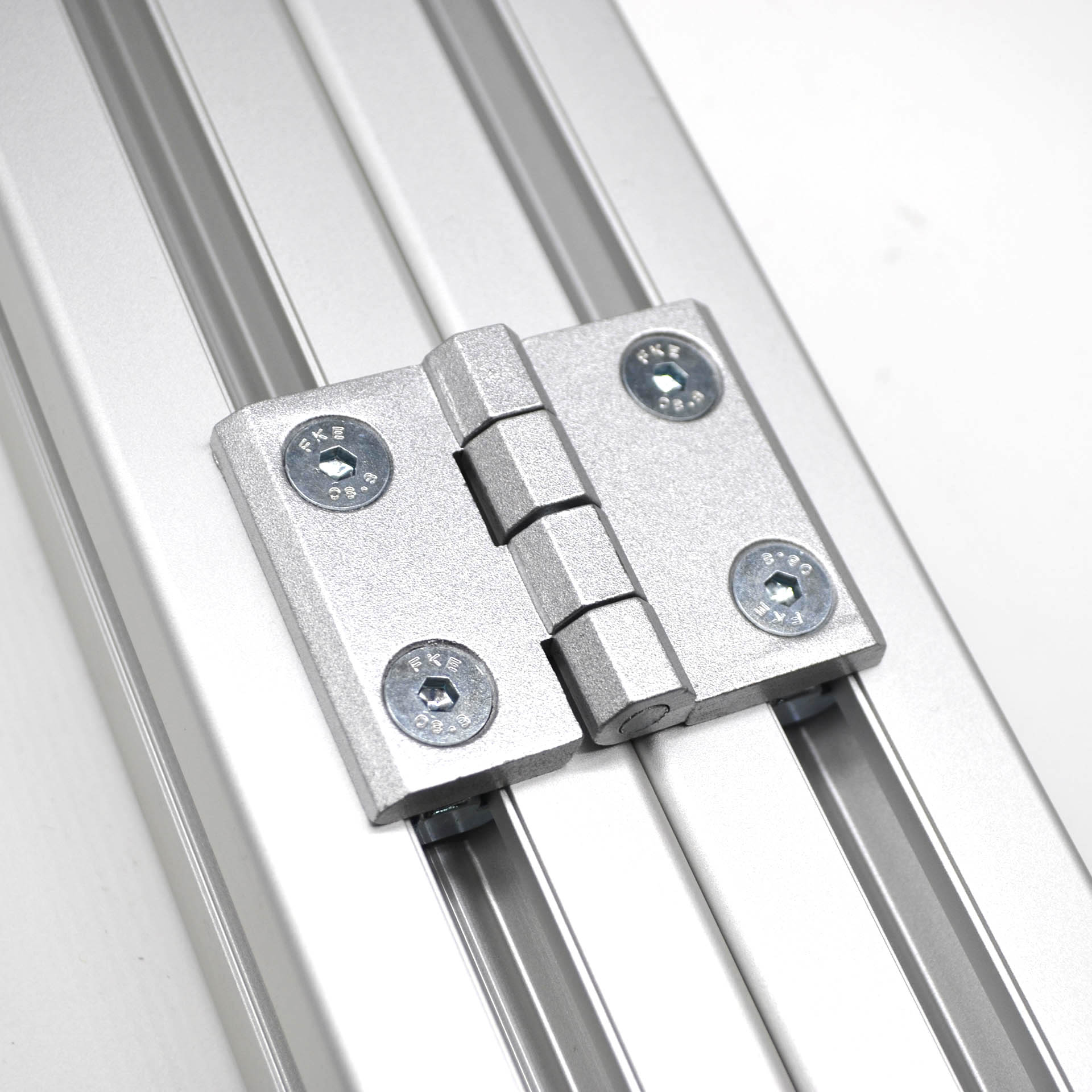

Дверной шарнир, используется для создания подвижного соединения между профилями серий 40 и 45.

Загрузить:
- 3D-Модель (3029.step)

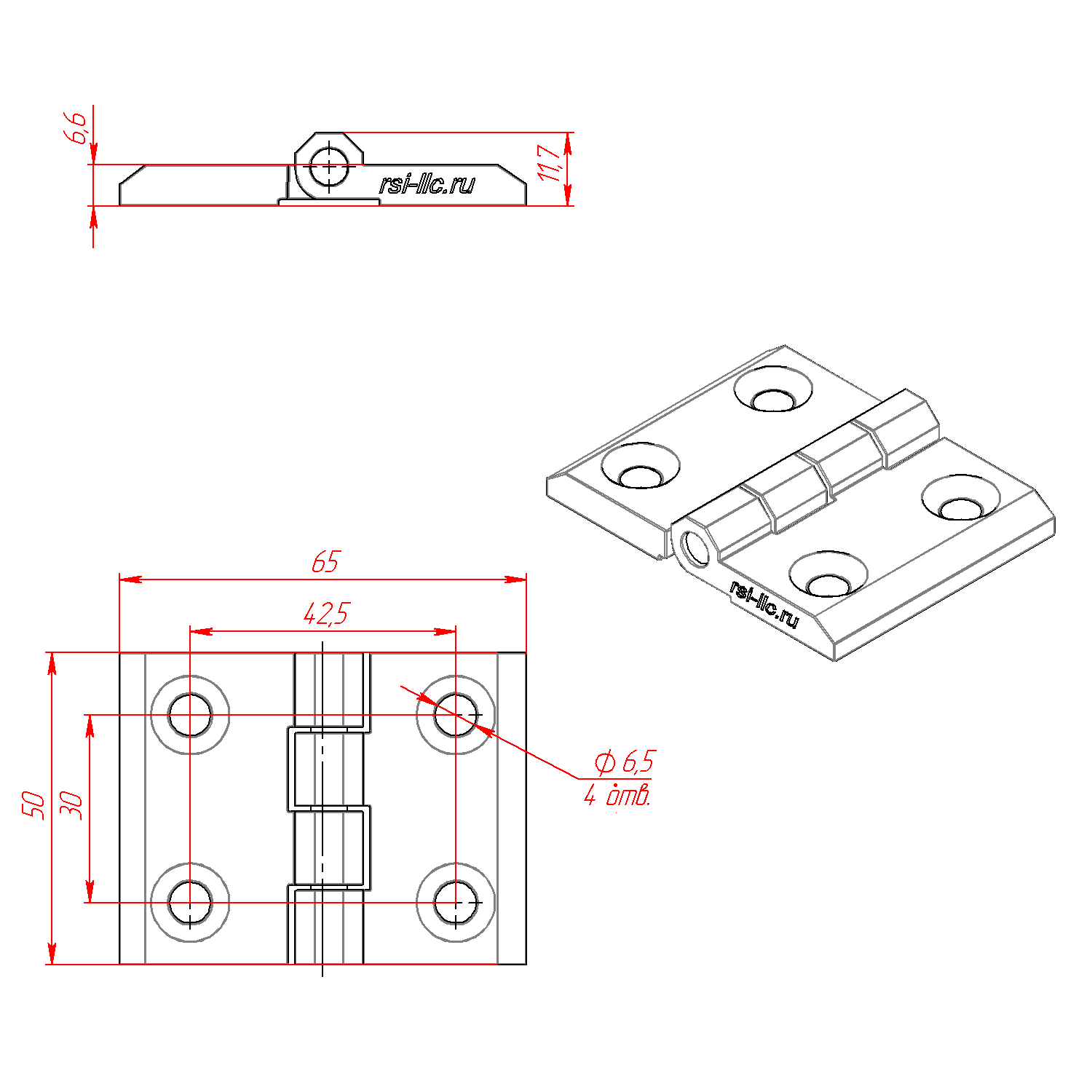

- Чертеж (3029.pdf)

Не забудьте купить комплект крепежа к дверному шарниру арт. 3029:

При использовании конструкционного профиля с пазом 8 мм:

1. Винт М6х16 DIN7991 - 4 шт.

2. Сухарь пазовый, паз 8, М6, серия 40 арт. 5070 - 2 шт.

- или Сухарь пазовый алюминиевый, паз 8, М6, серия 40 арт. 5070AL - 2 шт.

- или Сухарь пазовый c пружинкой, паз 8, серия 40, М6 арт. 5259 - 2 шт.

- или Т-гайка, Паз 8, М6, серия 40 арт. 5011 - 2 шт.

3. Сухарь пазовый, паз 10, М6 арт. 5073 - 2 шт.

- или Сухарь пазовый алюминиевый, паз 10, М6 арт. 5073AL - 2 шт.

- или Сухарь пазовый c фиксатором, паз 10, М6 арт. 2A11.A31A.01 - 2 шт.

При использовании конструкционного профиля с пазом 10 мм:

1. Винт М6х16 DIN7991 - 4 шт.

2. Сухарь пазовый, паз 10, М6 арт. 5073 - 4 шт.

- или Сухарь пазовый алюминиевый, паз 10, М6 арт. 5073AL - 4 шт.

- или Сухарь пазовый c фиксатором, паз 10, М6 арт. 2A11.A31A.01 - 4 шт.

Артикул:	3029
Профили:	с пазом 8 мм, с пазом 8 мм, серия 40, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160, 45х45, 45х90, 45х135, 45х180
Ширина паза, мм:	8 и 10
Материал:	Цинк
Тип сырья:	Первичное
Вес, кг:	0,042

3029 | Дверной шарнир, серия 40/45, алюминий
