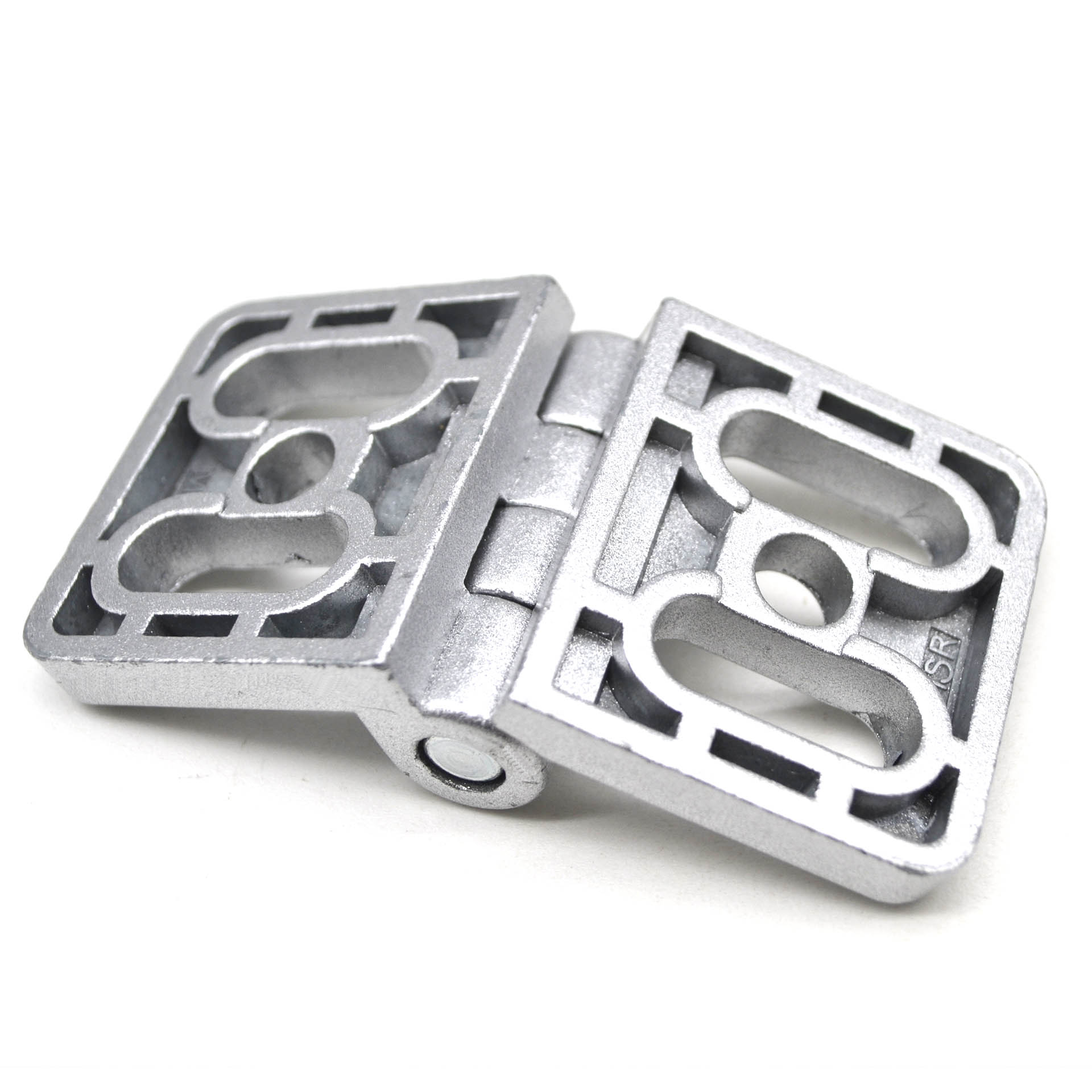

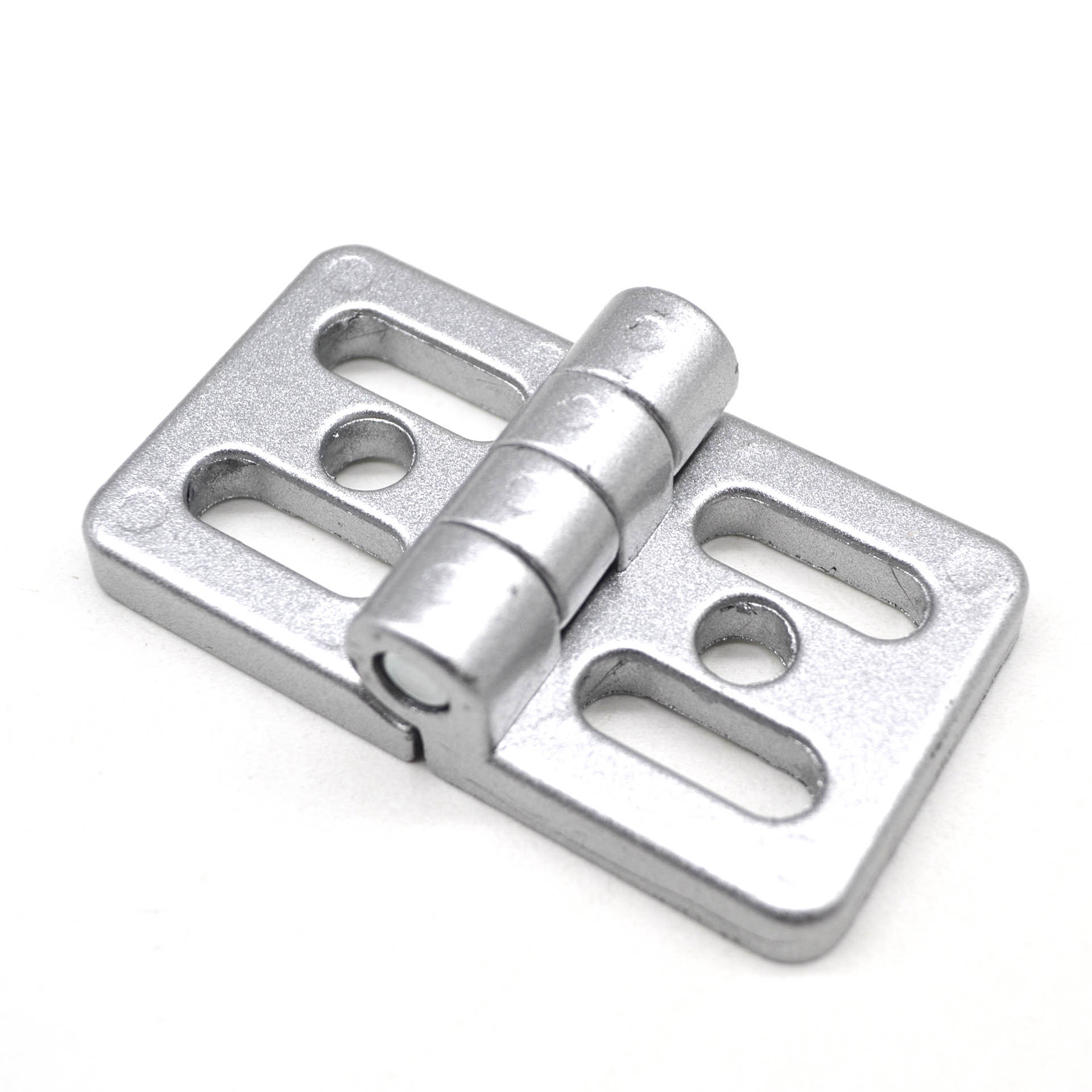

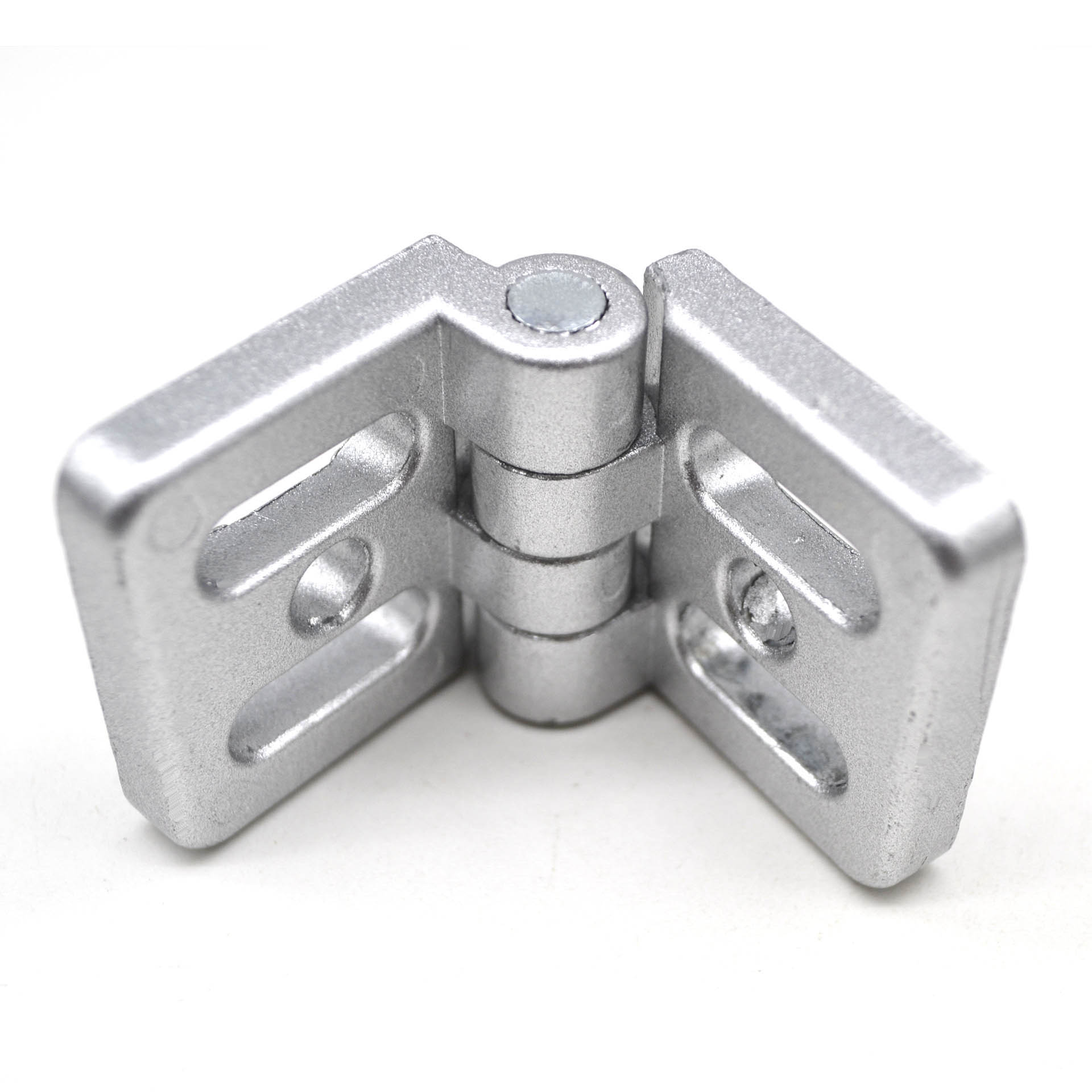

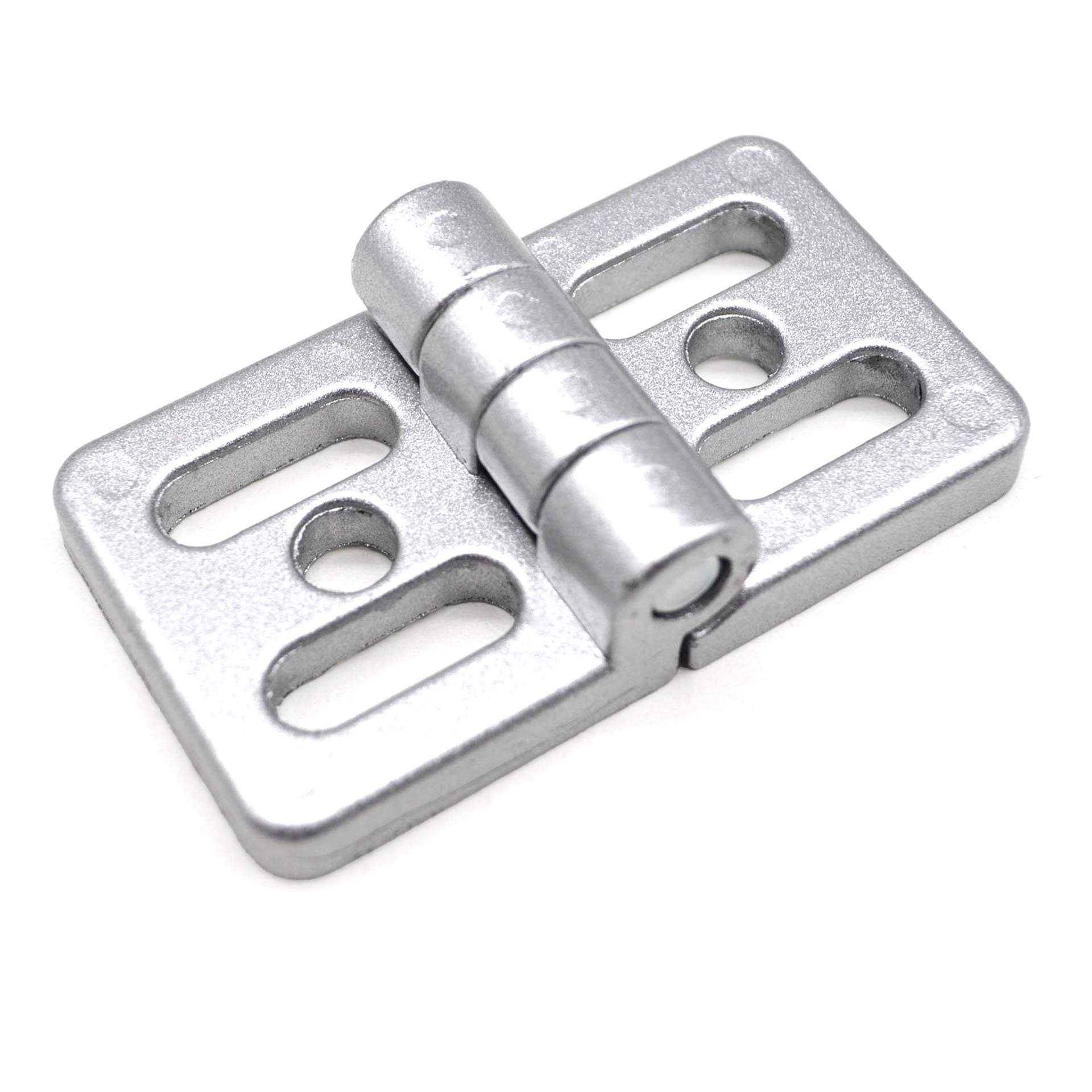

Наличие 3073 | Дверной шарнир универсальный
НА СКЛАДЕ ≈ 50 шт.
В ПУТИ > 100 шт.

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Дверной шарнир, универсальный для образования подвижного соединения между конструкциями. Предполагает использование как с одним типоразмером профиля, как и с разными.


Загрузить:
- 3D-Модель (3073.step

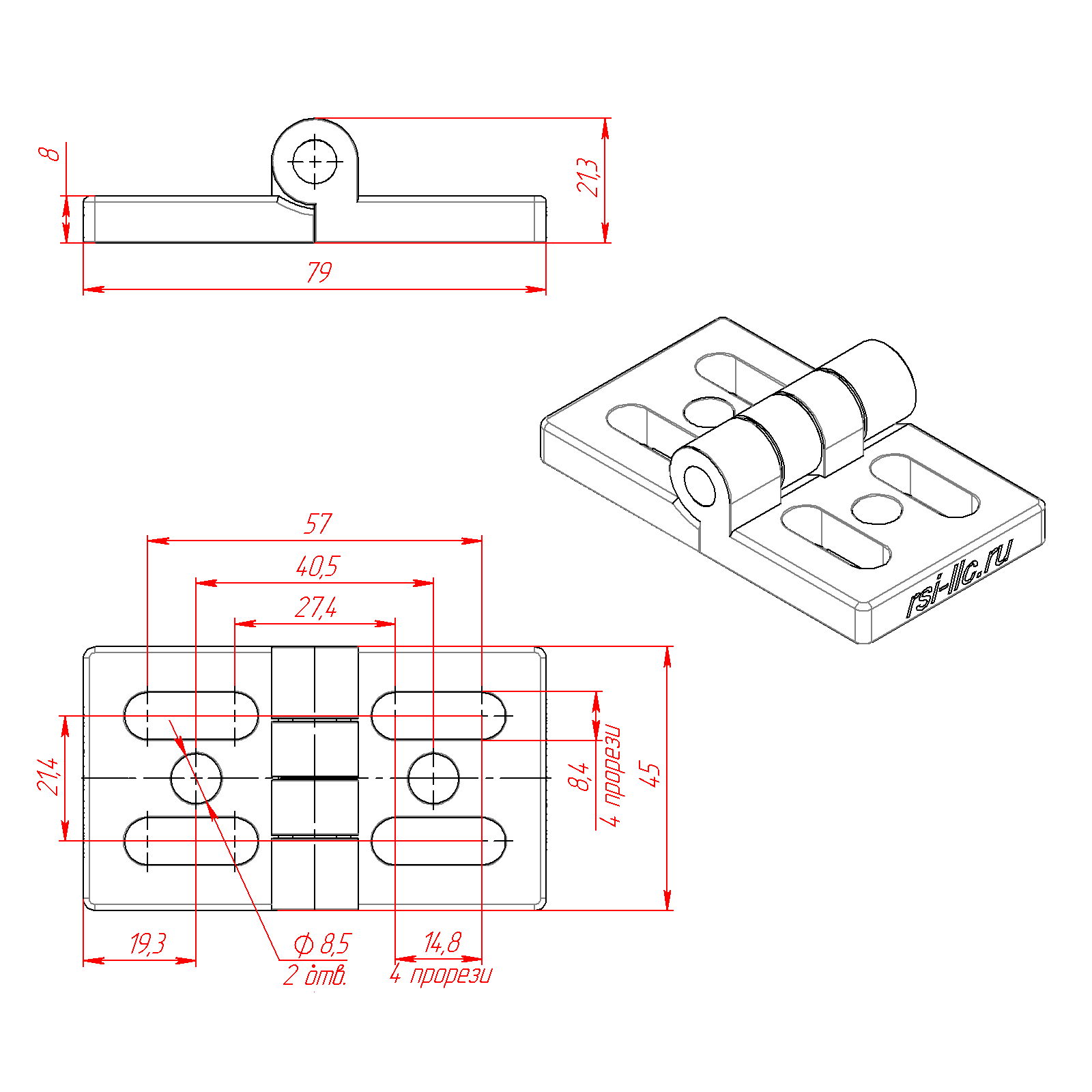

- Чертеж (3073.pdf)

Не забудьте купить комплект крепежа к дверному шарниру арт. 3073:

При соединении между собой профилей серий 50, 45 и 40 (с пазом 10 мм):

1. Т-болт М8х20 паз 10 мм арт. 5030 - 4 шт.  + Гайка с фланцем М8 DIN6923 - 4 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 4 шт. + Сухарь пазовый М8, паз 10, арт 5074 - 4 шт. + Шайба М8 - 4 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 4 шт. + Закладной пазовый сухарь с фиксатором М8, паз 10, арт 2A11.A41A.01 - 4 шт. + Шайба М8 - 4 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 4 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 4 шт. + Шайба М8 - 4 шт.

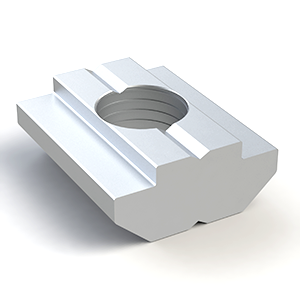

    - или Винт М8х16 (ISO7380 или DIN912)  - 4 шт. + Т-гайка, паз 10, М8, арт 5018 - 4 шт. + Шайба М8 - 4 шт.

При соединении между собой профилей серии 40 (с пазом 8 мм):

1. Т-болт М8х20 паз 8 мм арт. 5026 - 4 шт.  + Гайка с фланцем М8 DIN6923 - 4 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 4 шт. + Сухарь пазовый М8, паз 8, арт 5071 - 4 шт. + Шайба М8 - 4 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 4 шт. + Закладной пазовый сухарь с пружинкой М8, паз 8, арт 5260 - 4 шт. + Шайба М8 - 4 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 4 шт. + Сухарь пазовый алюминиевый, паз 8, М8, арт 5071AL - 4 шт. + Шайба М8 - 4 шт.
    - или Винт М6х16 (ISO7380 или DIN912)  - 4 шт. + Т-гайка, паз 8, М6, арт 5011 - 4 шт. + Шайба М6 - 4 шт.

При соединении между собой профилей серий с пазом 10 мм и серии 40 с пазом 8 мм:

1. Т-болт М8х20 паз 10 мм арт. 5030 - 2 шт.  + Гайка с фланцем М8 DIN6923 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый М8, паз 10, арт 5074 - 2 шт. + Шайба М8 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Закладной пазовый сухарь с фиксатором М8, паз 10, арт 2A11.A41A.01 - 2 шт. + Шайба М8 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 2 шт. + Шайба М8 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Т-гайка, паз 10, М8, арт 5018 - 2 шт. + Шайба М8 - 2 шт.
2. Т-болт М8х20 паз 8 мм арт. 5026 - 2 шт.  + Гайка с фланцем М8 DIN6923 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый М8, паз 8, арт 5071 - 2 шт. + Шайба М8 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Закладной пазовый сухарь с пружинкой М8, паз 8, арт 5260 - 2 шт. + Шайба М8 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый алюминиевый, паз 8, М8, арт 5071AL - 2 шт. + Шайба М8 - 2 шт.
    - или Винт М6х16 (ISO7380 или DIN912)  - 2 шт. + Т-гайка, паз 8, М6, арт 5011 - 2 шт. + Шайба М6 - 2 шт.

Характеристики

Артикул:
3073
Профили:
с пазом 8 мм, с пазом 10 мм
Ширина паза, мм:
8 и 10
Материал:
Цинк
Тип сырья:
Первичное
