2123 | Шарнирный соединитель к профилям 30х60 мм

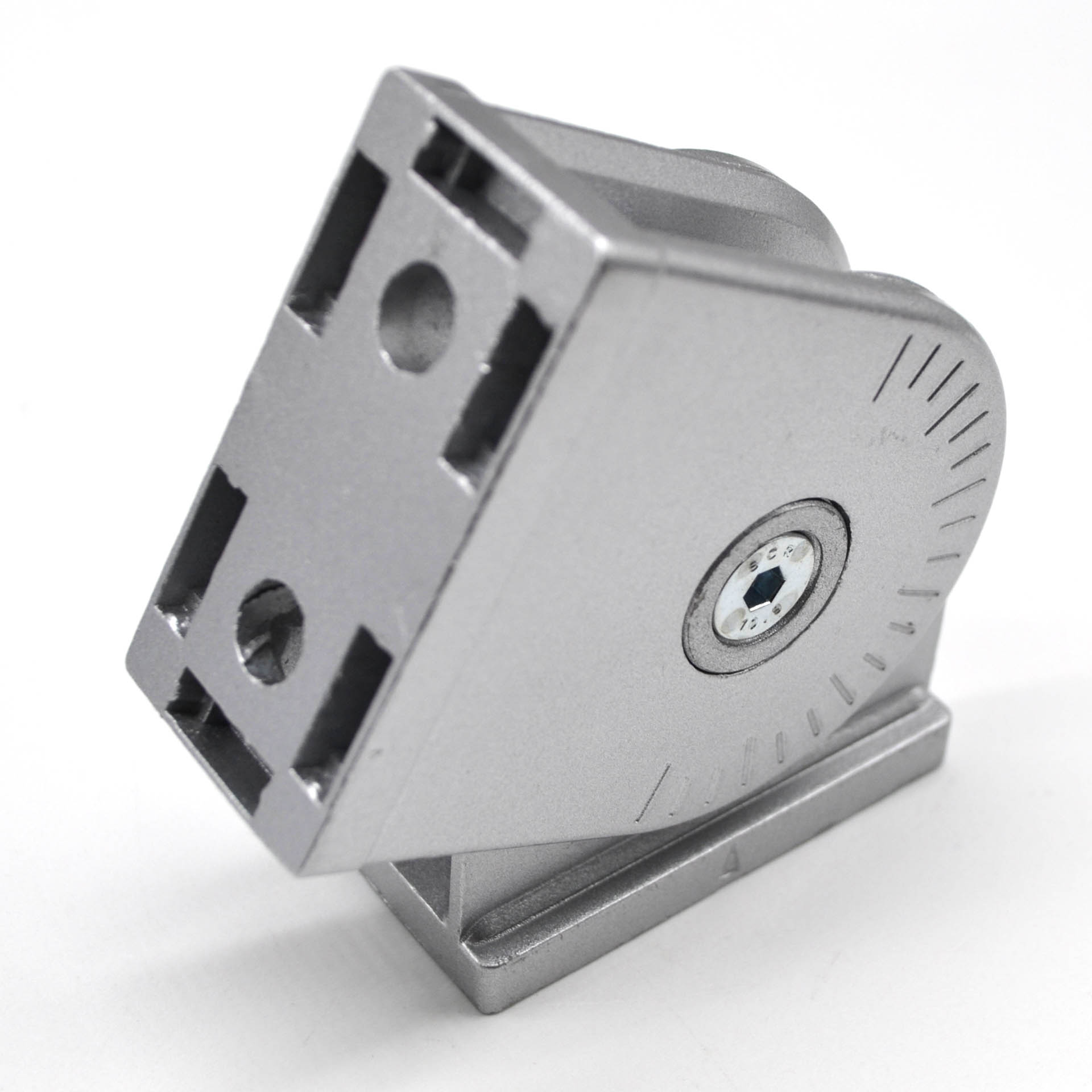

Шарнирный соединитель 30х60 мм

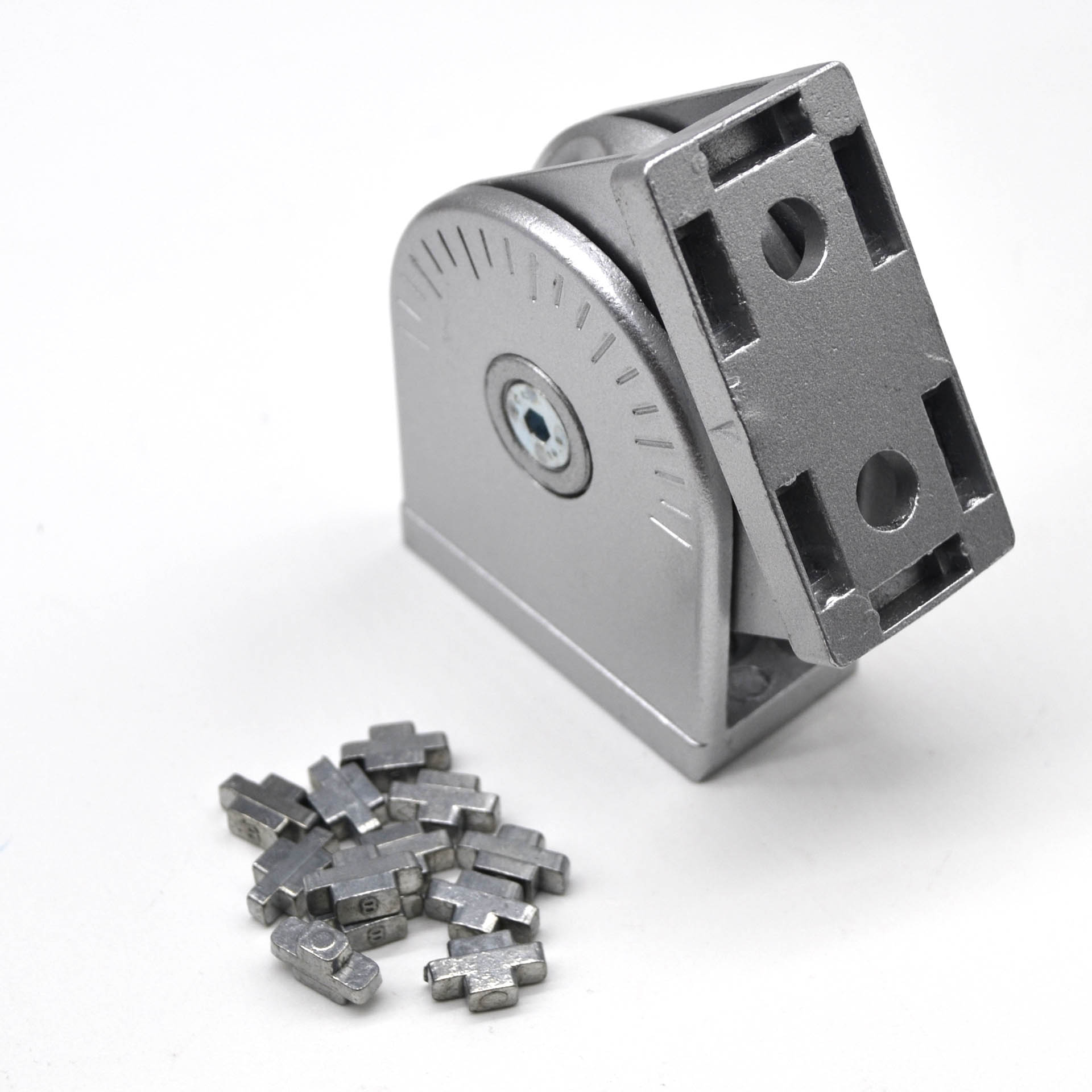

Комплект алюминиевого шарнирного соединителя 30х60

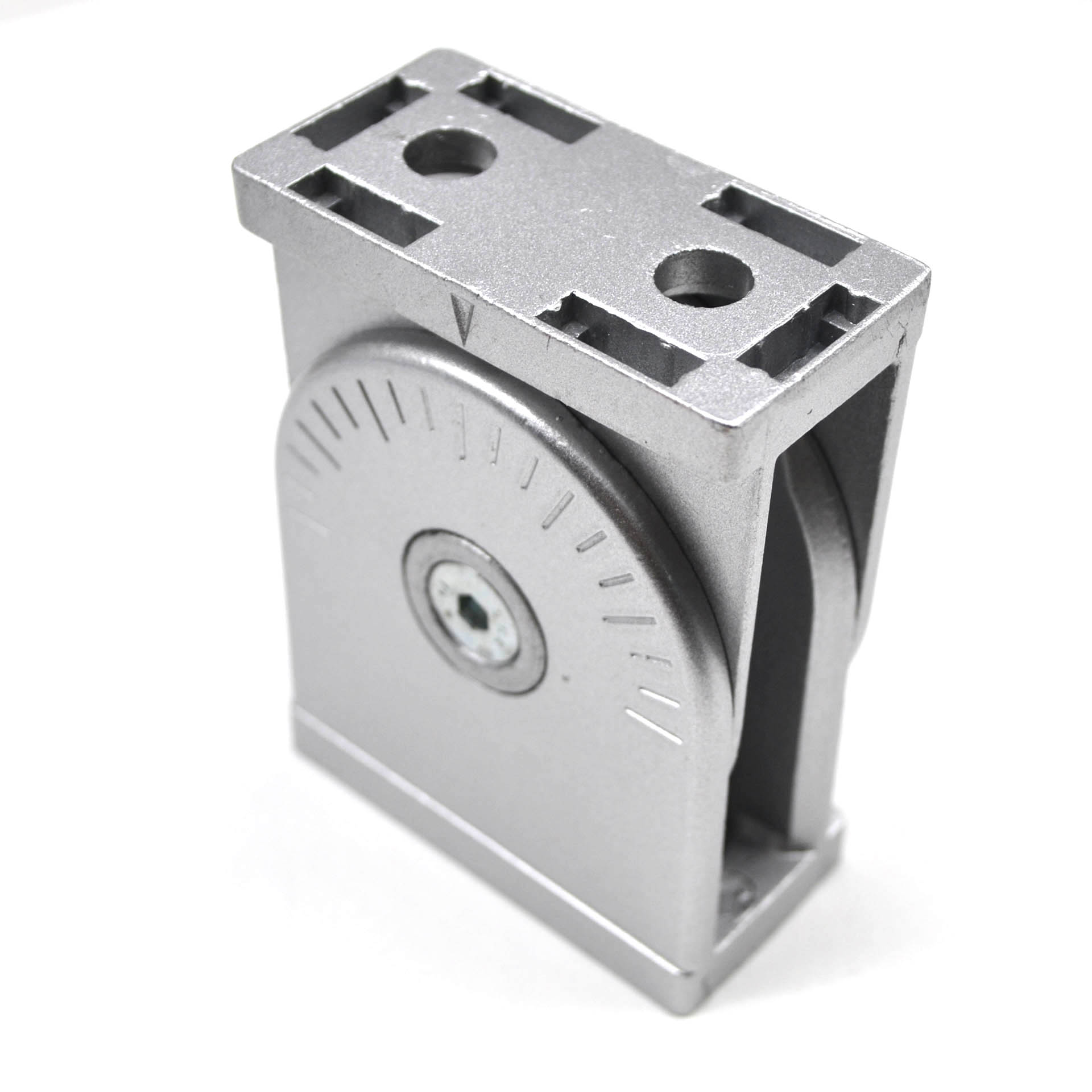

Регулируемый шарнир 30х60 для алюминиевого профиля
Чертёж шарнирного соединителя для профиля 30х60
1 680.00 руб. от 1 шт.
( -5 % )
1 596.00 РУБ.
от 5 шт.
( -8 % )
1 545.60 РУБ.
от 10 шт.
( -10 % )
1 512.00 РУБ.
от 25 шт.
( -12 % )
1 478.40 РУБ.
от 50 шт.
( -15 % )
1 428.00 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие 2123 | Шарнирный соединитель к профилям 30х60 мм
НА СКЛАДЕ
≈ 30 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

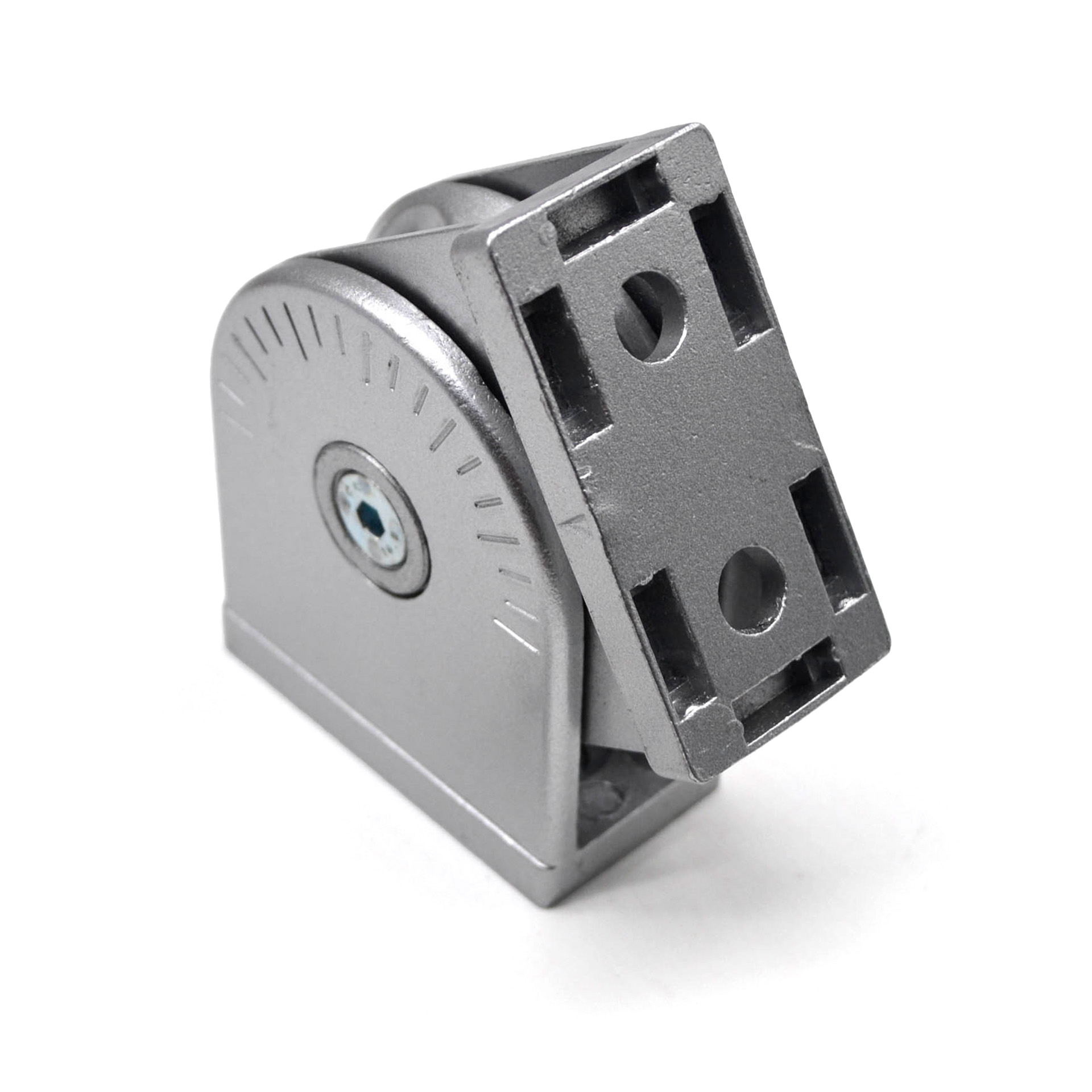

Алюминиевый подвижный шарнирный соединитель для профиля 30х60. Позволяет зафиксировать профиль под любым углом в пределах 180°. В комплекте находятся 12 вставок для более удобного монтажа шарнира.

Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.
Загрузить:
- 3D модель (2123.step)
- Чертеж  (2123.pdf)
Не забудьте купить комплект крепежа к шарнирному соединению арт. 2123:

При соединении торец-торец:

1. Винт М8х25 (ISO7380 или DIN912)  - 4 шт.

При соединении торец-паз:

1. Винт М8х25 (ISO7380 или DIN912)  - 2 шт.
2. Винт М8х12 (ISO7380 или DIN912)  - 2 шт.
3. Сухарь пазовый М8, паз 8, арт 5068 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М8, арт 5068AL - 2 шт.
    - или Сухарь пазовый с фиксатором, паз 8, серия 30, М8 арт 2A12.A41A.01 - 2 шт.

При соединении паз-паз:

1. Винт М8х12 (ISO7380 или DIN912)  - 4 шт.
2. Сухарь пазовый М8, паз 8, арт 5068 - 4 шт.
    - или Сухарь пазовый алюминиевый, паз 8, М8, арт 5068AL - 4 шт.
    - или Сухарь пазовый с фиксатором, паз 8, серия 30, М8 арт 2A12.A41A.01 - 4 шт.

Характеристики

Артикул:
 2123
Профили:
 с пазом 8 мм, с пазом 8 мм, серия 30, 30х30, 30х60, 30х90, 30х120
Материал:
 Алюминий литой под давлением
Тип сырья:
 Первичное
Вес, кг:
 0.232
Цвет:
 Серый
