2121 | Шарнирный соединитель к профилям 20х40 мм

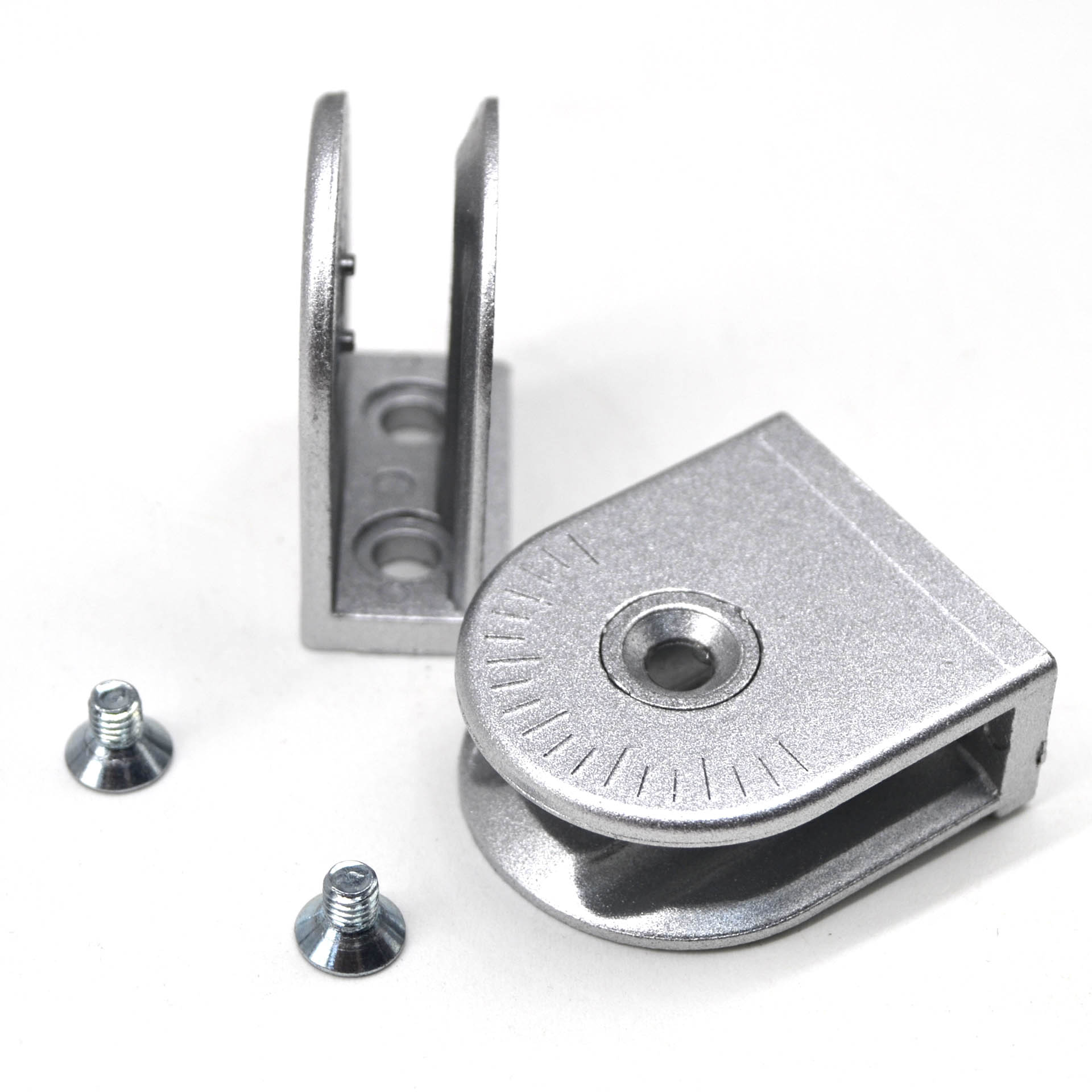

Подвижное шарнирное соединение для профиля 20х40
Угловой соединитель с регулируемым углом наклона для профиля 20х40

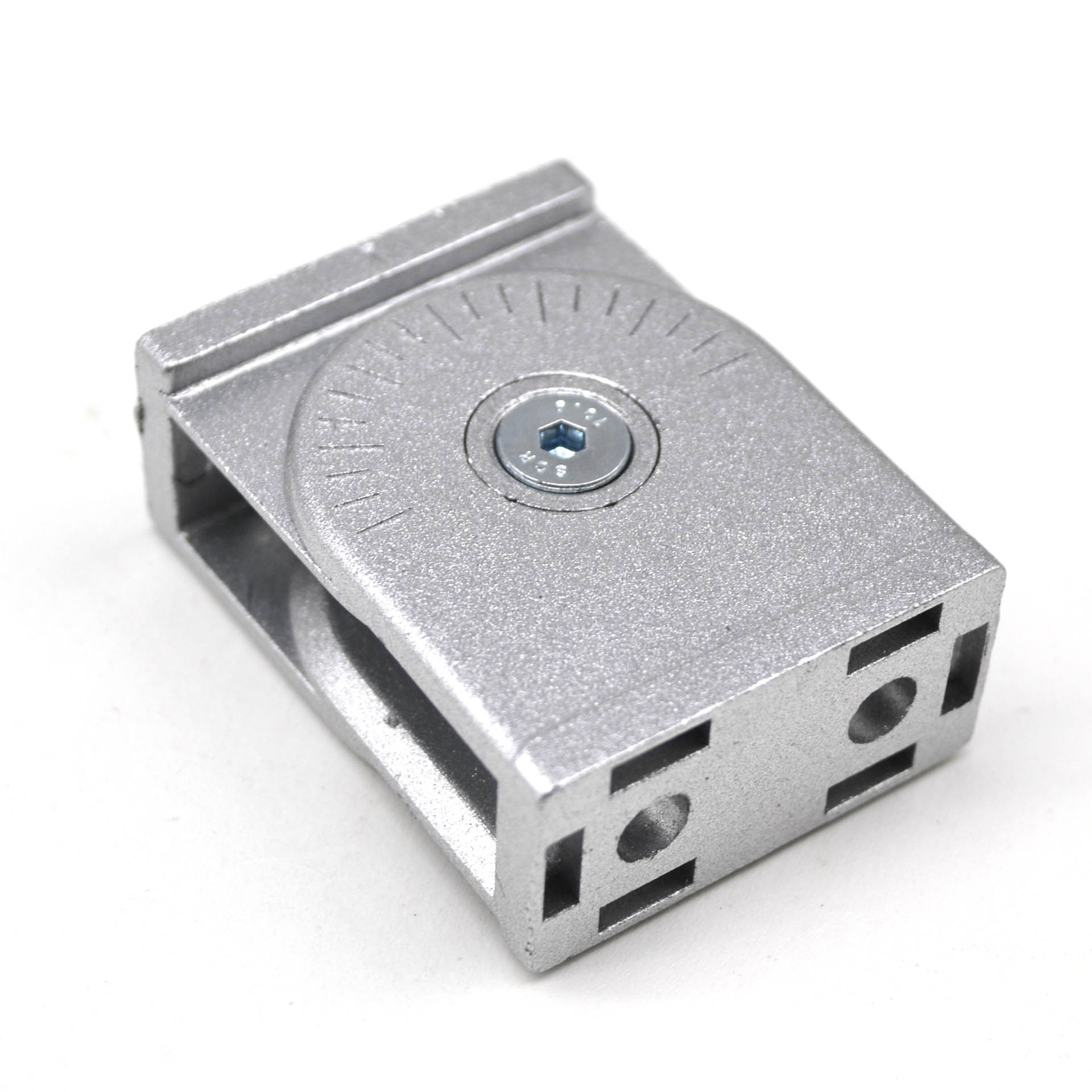

Регулируемый алюминиевый шарнир 20х40

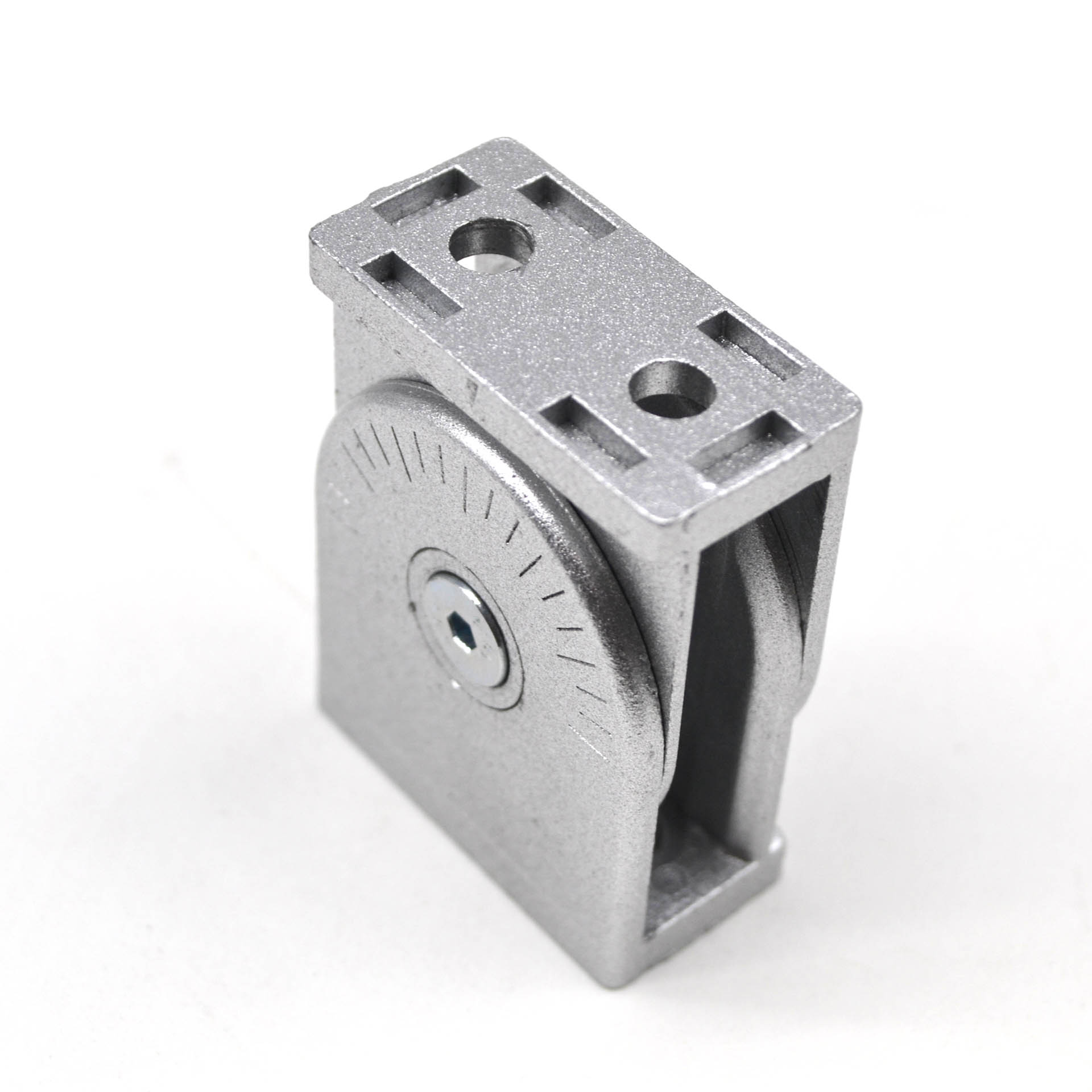

Подвижное регулируемое соединение для профилей 20х40

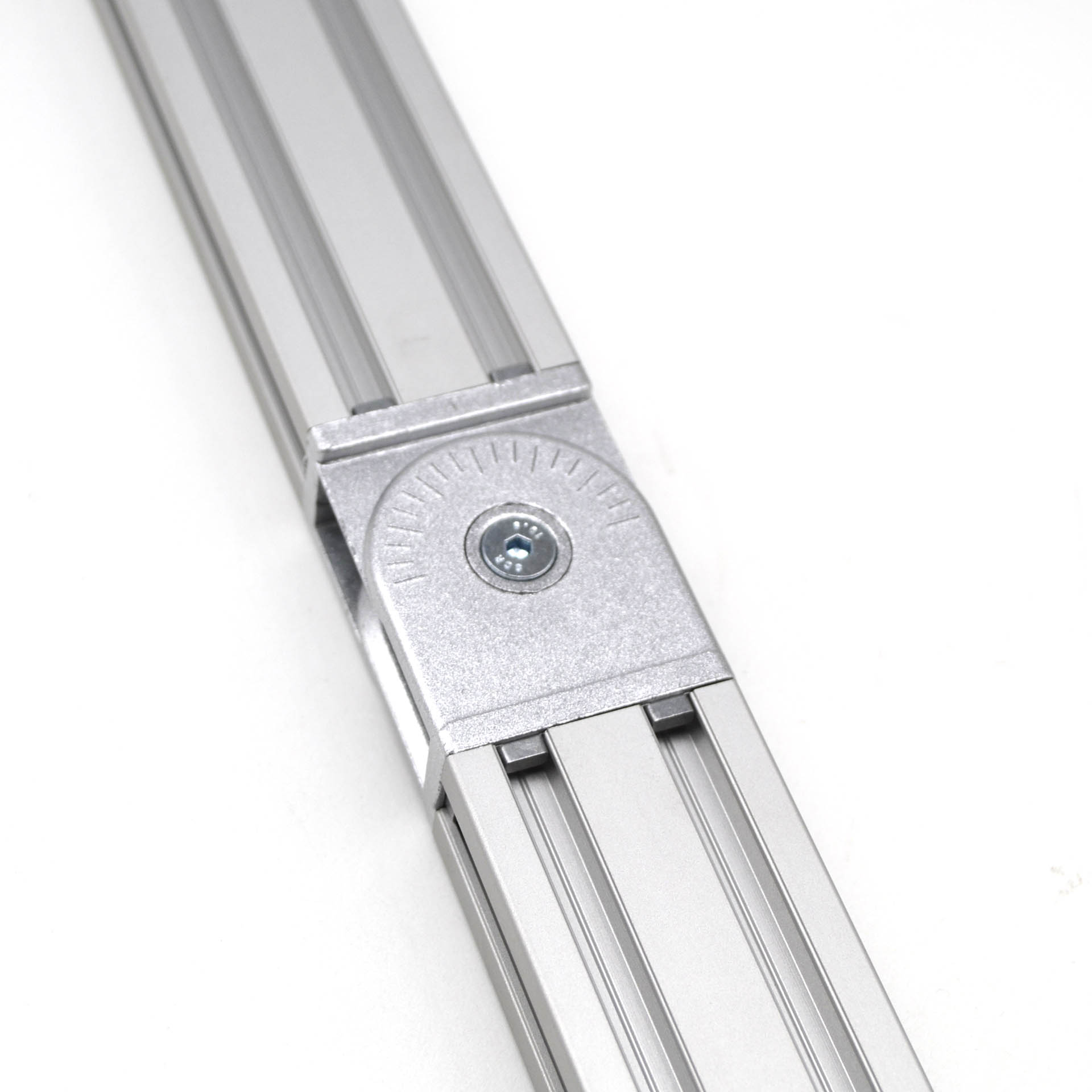

Алюминиевый шарнирный соединитель и профиль 20х40

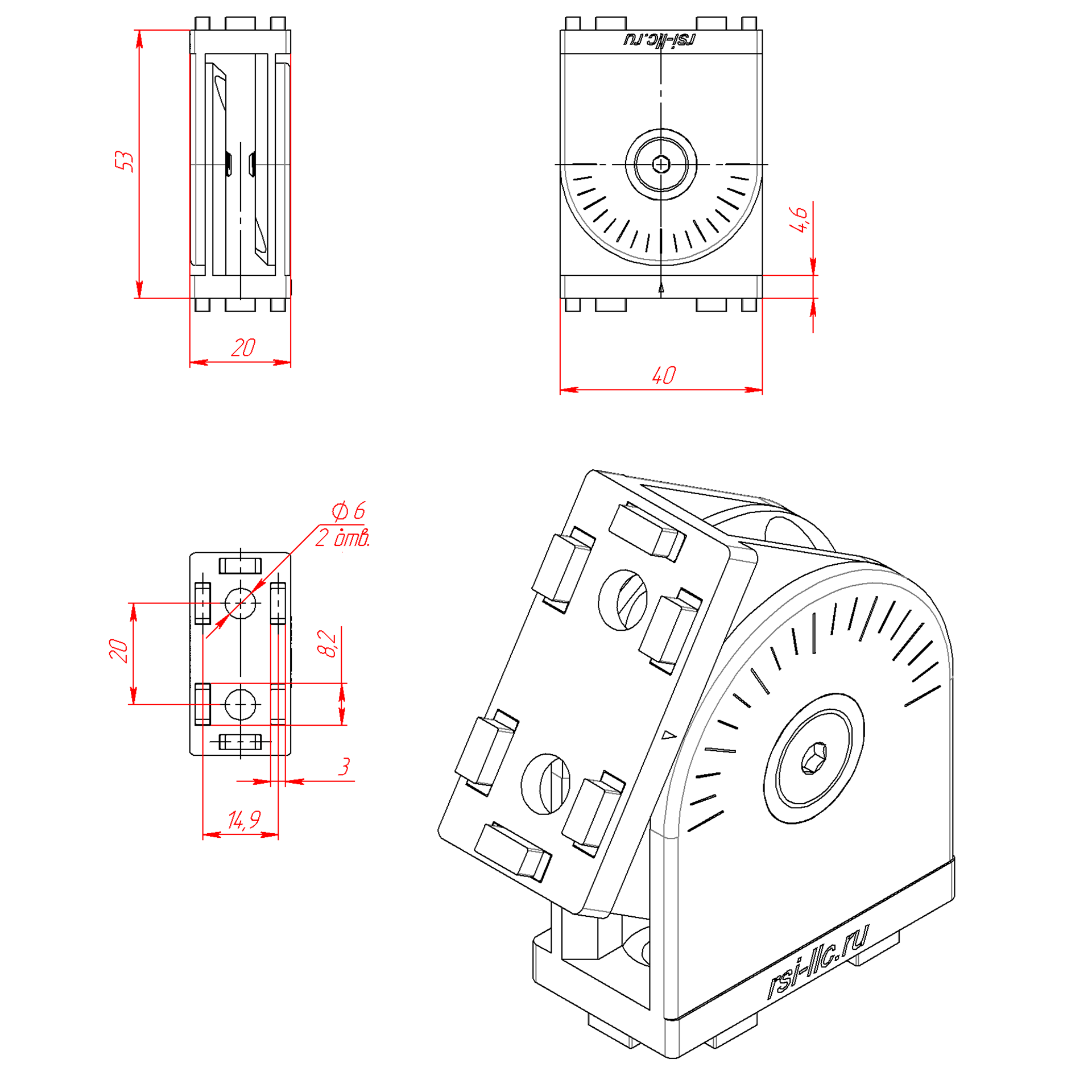

Чертёж шарнирного соединителя 20х40
620.00 руб. от 1 шт.
( -5 % )
589.00 РУБ.
от 5 шт.
( -8 % )
570.40 РУБ.
от 10 шт.
( -12 % )
545.60 РУБ.
от 25 шт.
( -15 % )
527.00 РУБ.
от 50 шт.
( -20 % )
496.00 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие 2121 | Шарнирный соединитель к профилям 20х40 мм
НА СКЛАДЕ
≈ 40 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Алюминиевый подвижный шарнирный соединитель для профиля 20х40. Позволяет зафиксировать профиль под любым углом в пределах 180°. В комплекте находятся 12 вставок для более удобного монтажа шарнира.

Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.
Загрузить:
- 3D модель (2121.step)
- Чертеж  (2121.pdf)
Не забудьте купить комплект крепежа к шарнирному соединению арт. 2121:

При соединении торец-торец:

1. Винт М6х20 (ISO7380 или DIN912)  - 4 шт.

При соединении торец-паз:

1. Винт М6х20 (ISO7380 или DIN912)  - 2 шт.
2. Винт М6х10 (ISO7380 или DIN912)  - 2 шт.
3. Сухарь пазовый М6, паз 6, арт 5271 - 2 шт.
    - или Сухарь пазовый алюминиевый, паз 6, М6, арт 5271AL - 2 шт.

При соединении паз-паз:

1. Винт М6х10 (ISO7380 или DIN912)  - 4 шт.
2. Сухарь пазовый М6, паз 6, арт 5271 - 4 шт.
    - или Сухарь пазовый алюминиевый, паз 6, М6, арт 5271AL - 4 шт.

Характеристики

Артикул:
 2121
Профили:
 с пазом 6 мм, 20х20, 20х40, 20х80
Материал:
 Алюминий литой под давлением
Тип сырья:
 Первичное
Вес, кг:
 0.07
Цвет:
 Серый
