от 1 958.00 руб. за 1 шт.
RSI
Количество
Наличие 2118 | Шарнирное соединение для профилей 50х50 мм, паз 10 мм
НА СКЛАДЕ ≈ 30 шт.
В ПУТИ > 30 шт.

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

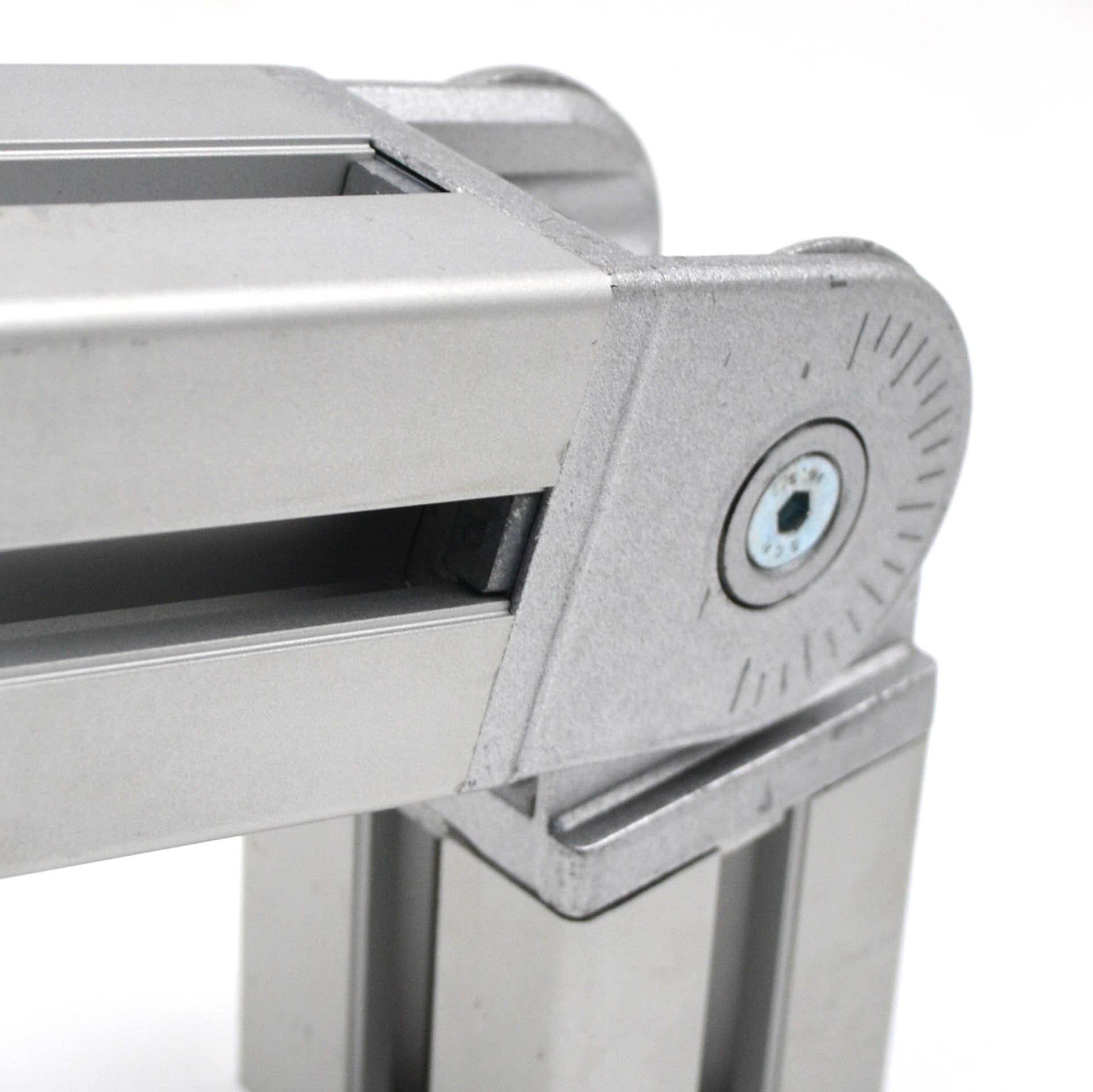

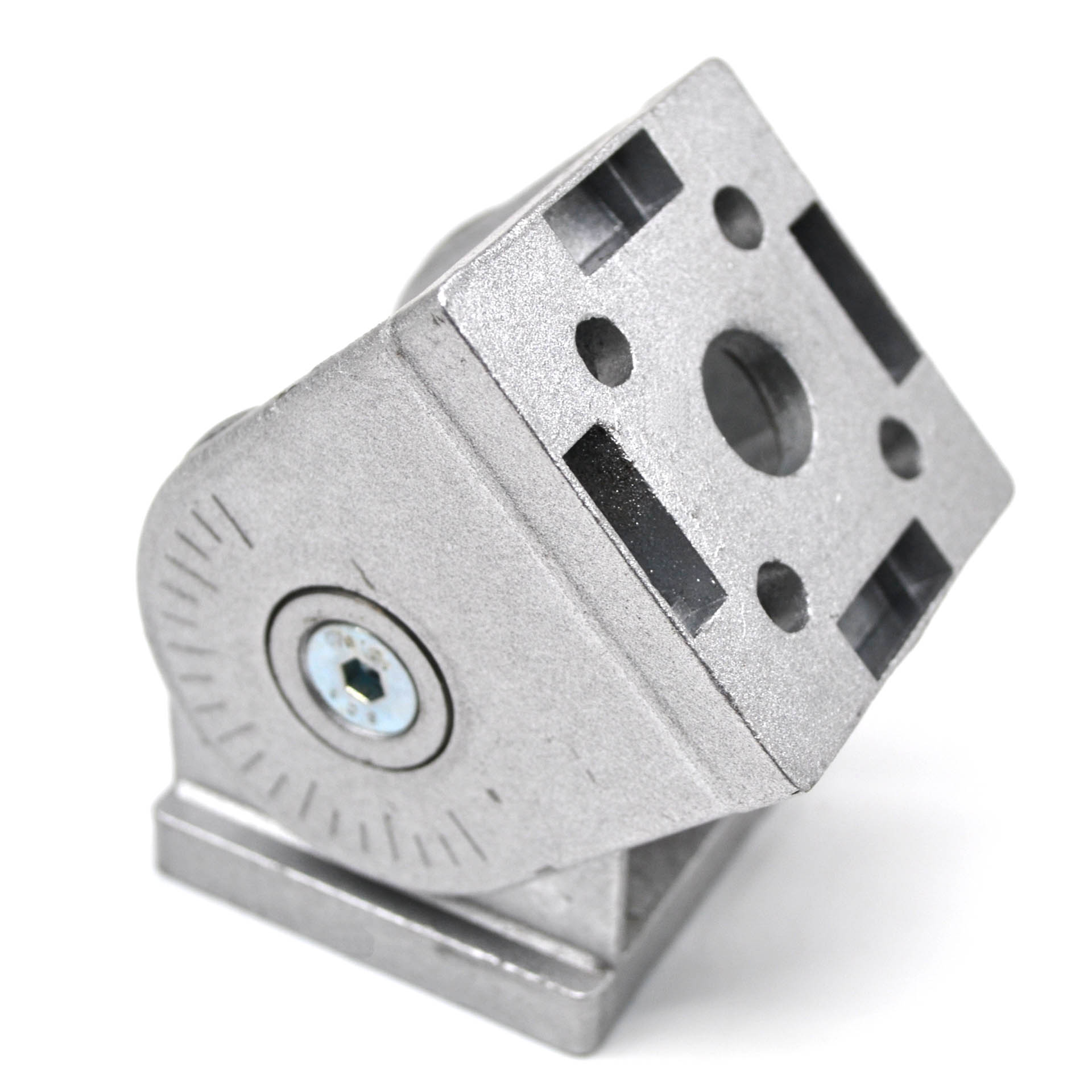

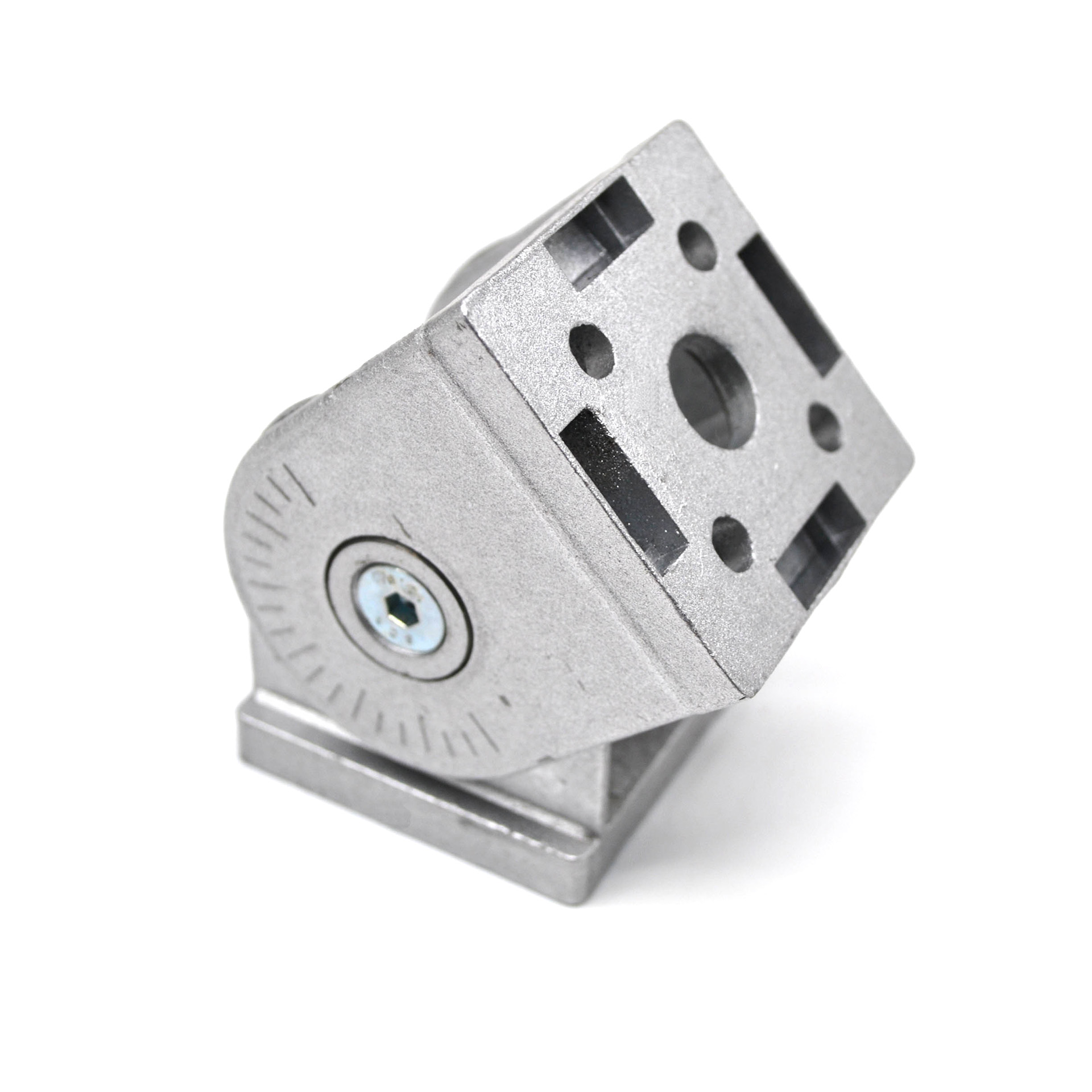

Шарнирные соединения артикул 2118 предназначены для жесткого или подвижного соединения профилей 50х50 под любым углом в пределах 180°

Изготовлены из алюминия методом точного литья.

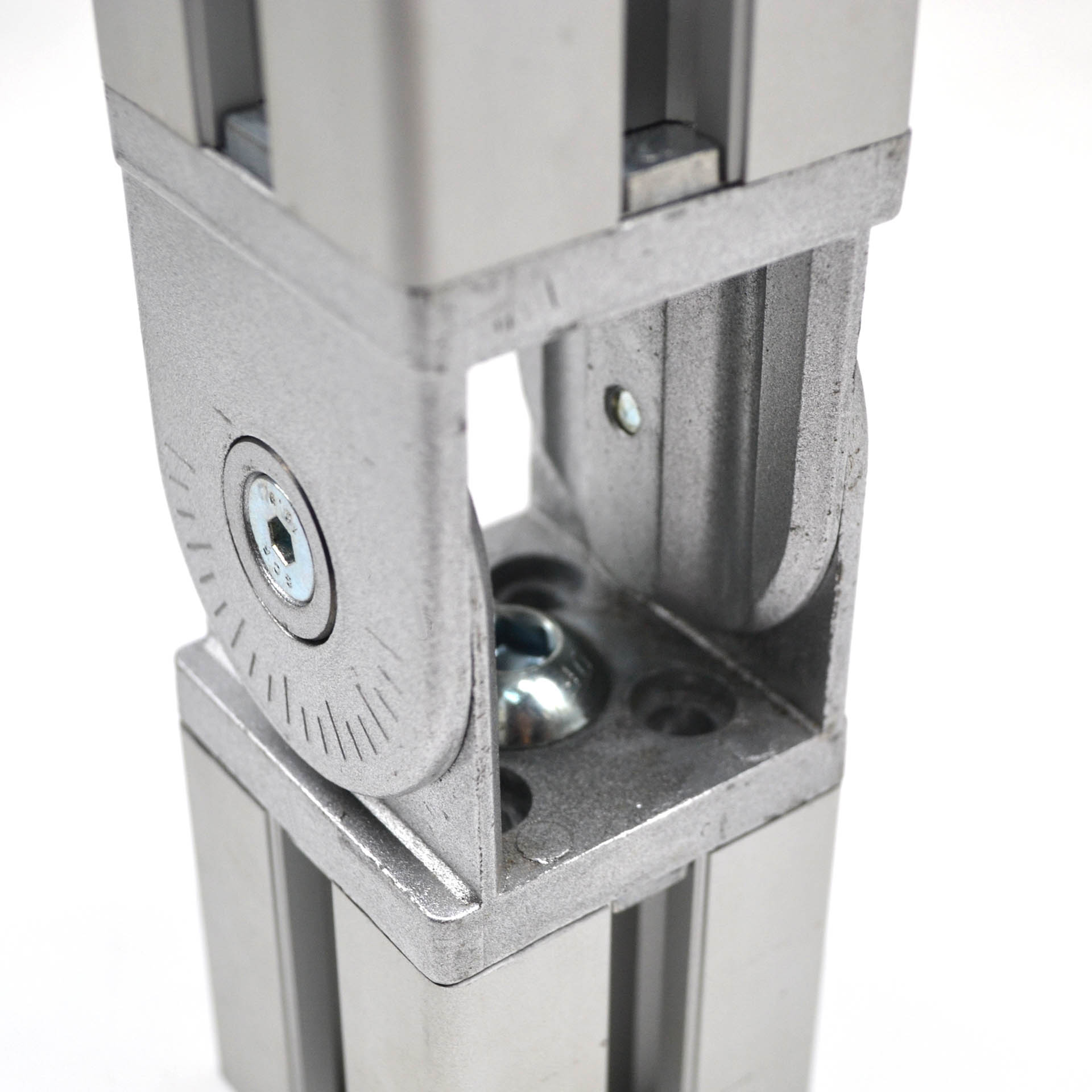

Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.

Загрузить:
- 3D модель (2118.step)

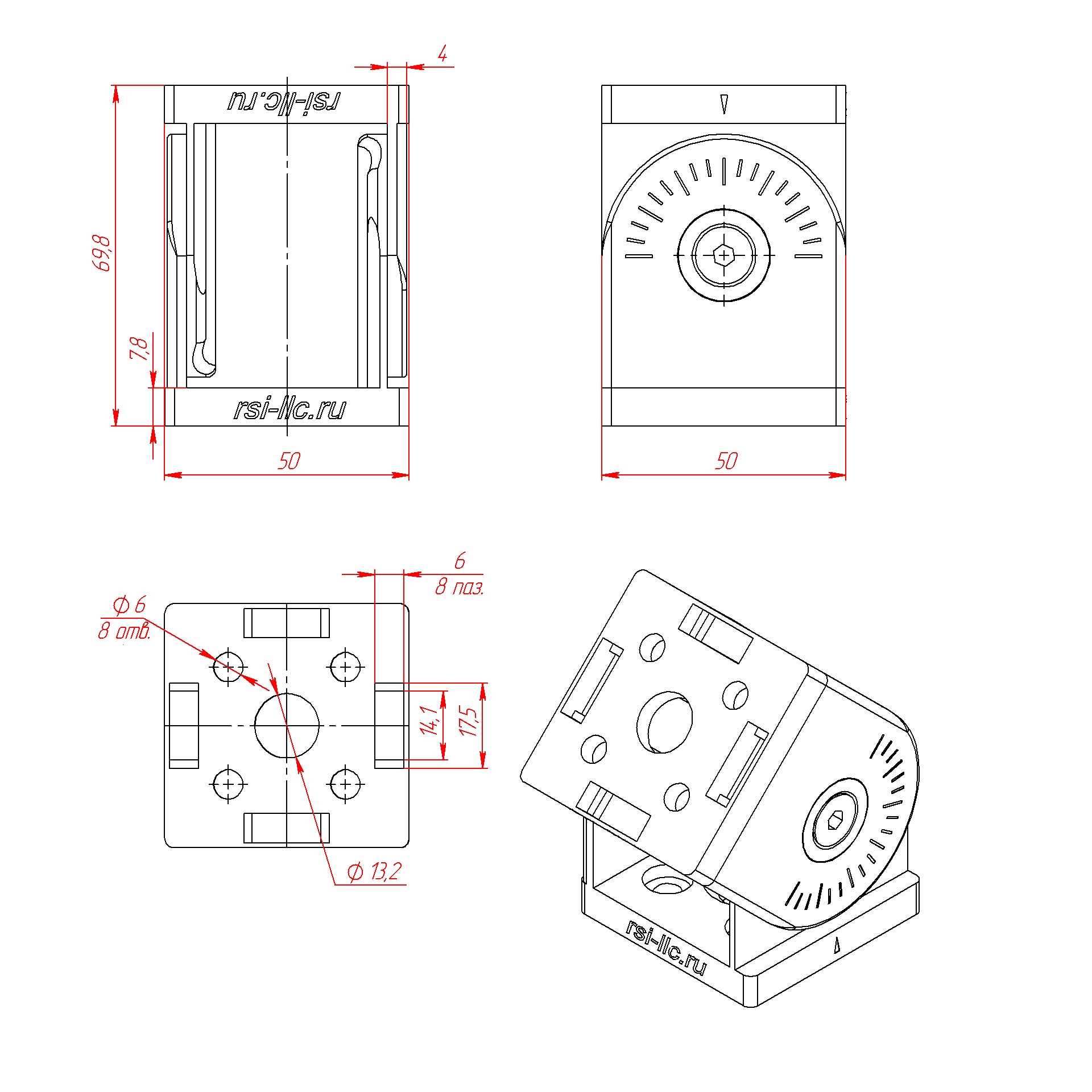

- Чертёж (2118.pdf)

Не забудьте купить комплект крепежа к шарнирному соединителю 50х50 арт. 2118

К профилям 50х50 соединение торец-торец
1. Винт М12х30 DIN912 - 2 шт.
К профилям 50х50 соединение торец-паз
1. Винт М8х16 ISO7380, либо Винт М8х16 DIN912 - 1 шт.
2. Сухарь пазовый, паз 10, М8 арт. 5074, либо Сухарь пазовый c фиксатором, паз 10, М8 арт. 2A11.A41A.01 - 1 шт.
3. Шайба плоская D10 DIN125 - 1 шт.
4. Шайба плоская D8 DIN125 - 1 шт.
5. Винт М12х30 DIN912 - 1 шт.

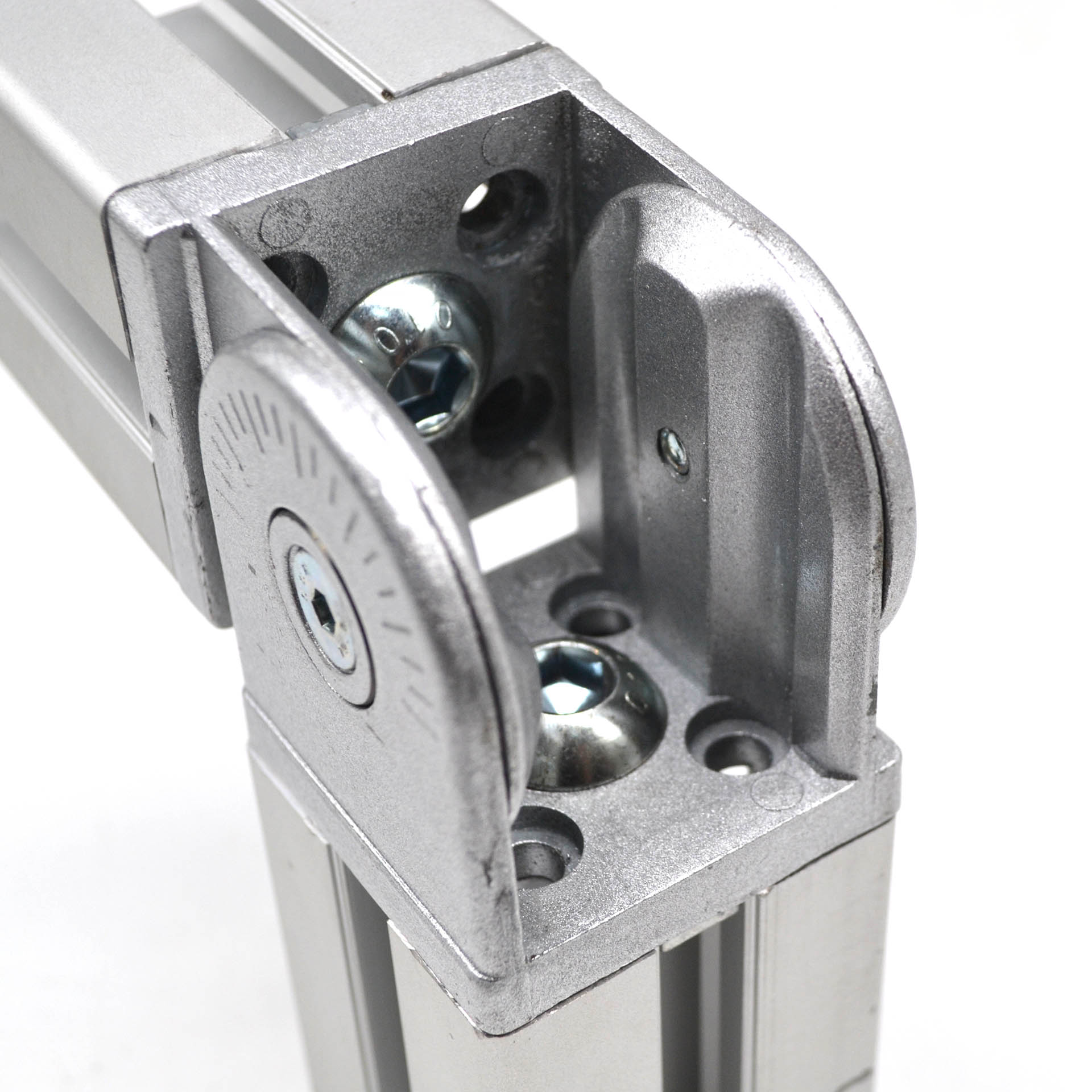

К профилям 50х50 соединение паз-паз
1. Винт М8х16 ISO7380, либо Винт М8х16 DIN912 - 2 шт.
2. Сухарь пазовый, паз 10, М8 арт. 5074, либо Сухарь пазовый c фиксатором, паз 10, М8 арт. 2A11.A41A.01 - 2 шт.
3. Шайба плоская D10 DIN125 - 2 шт.
4. Шайба плоская D8 DIN125 - 2 шт.

Характеристики

Артикул:
2118
Профили:
50х50, 50х100
Материал:
Алюминий литой под давлением
Покрытие:
Порошковое полимерное покрытие
Тип сырья:
Первичное
Вес, кг:
1.790
Цвет:
Серый металлик (серебристый)
