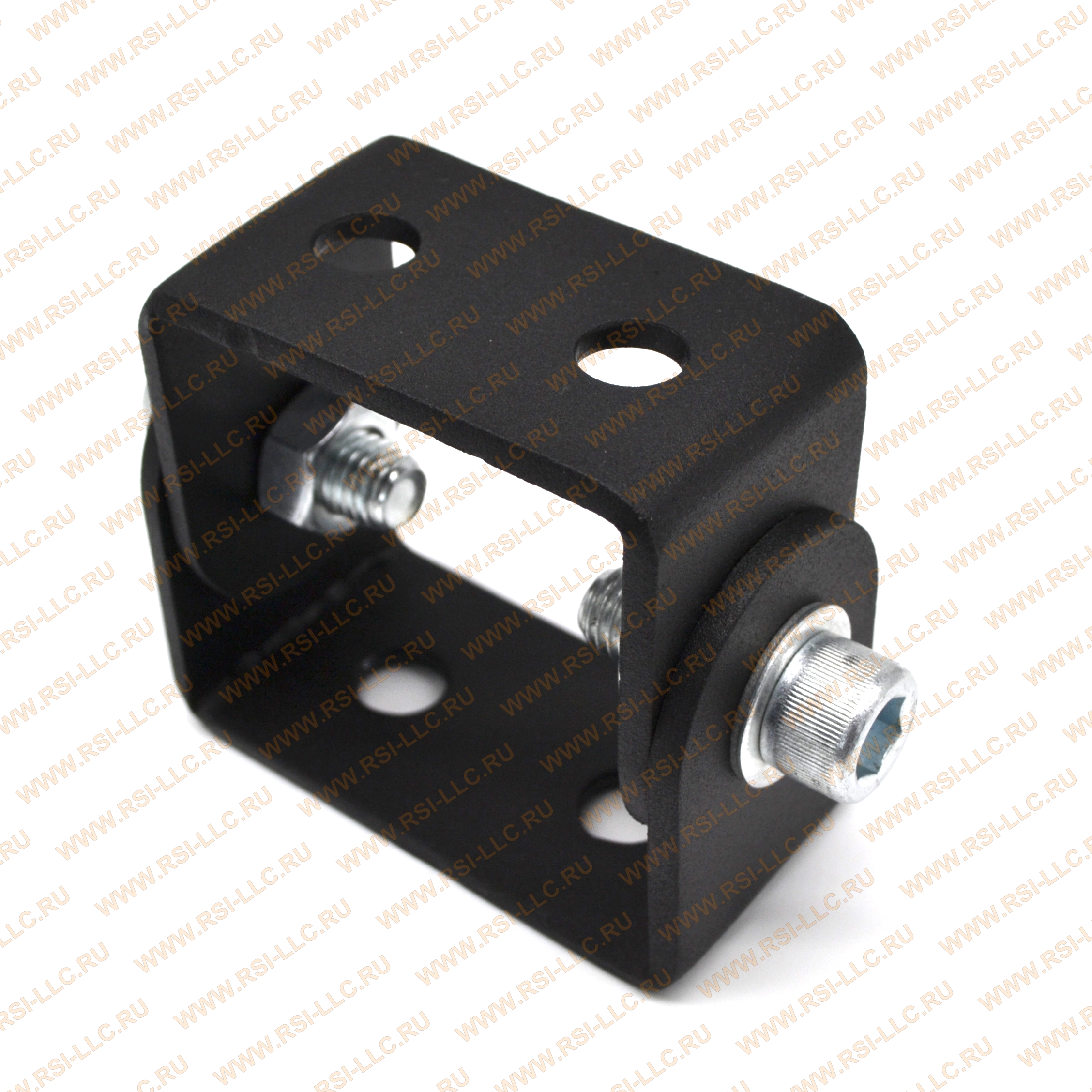

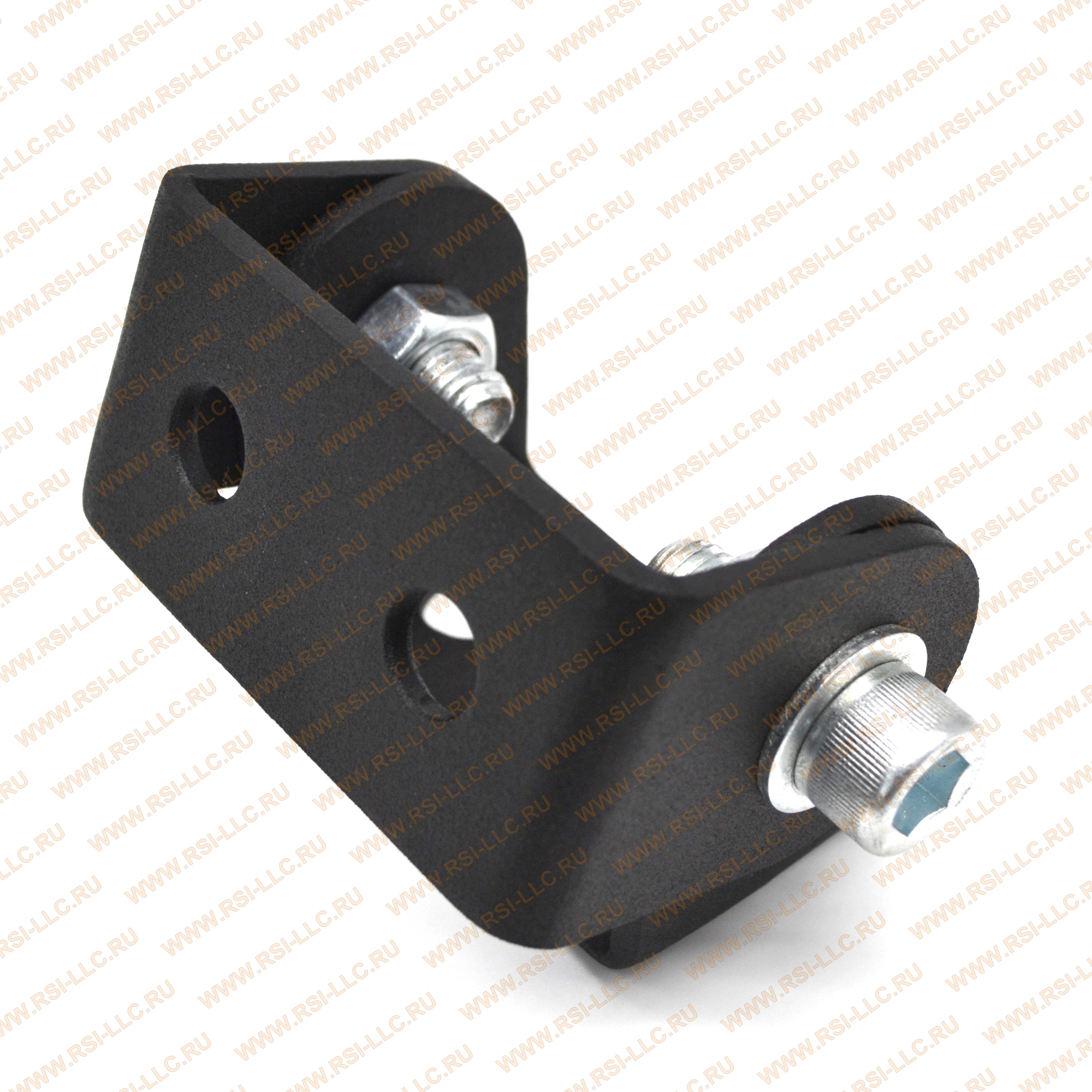

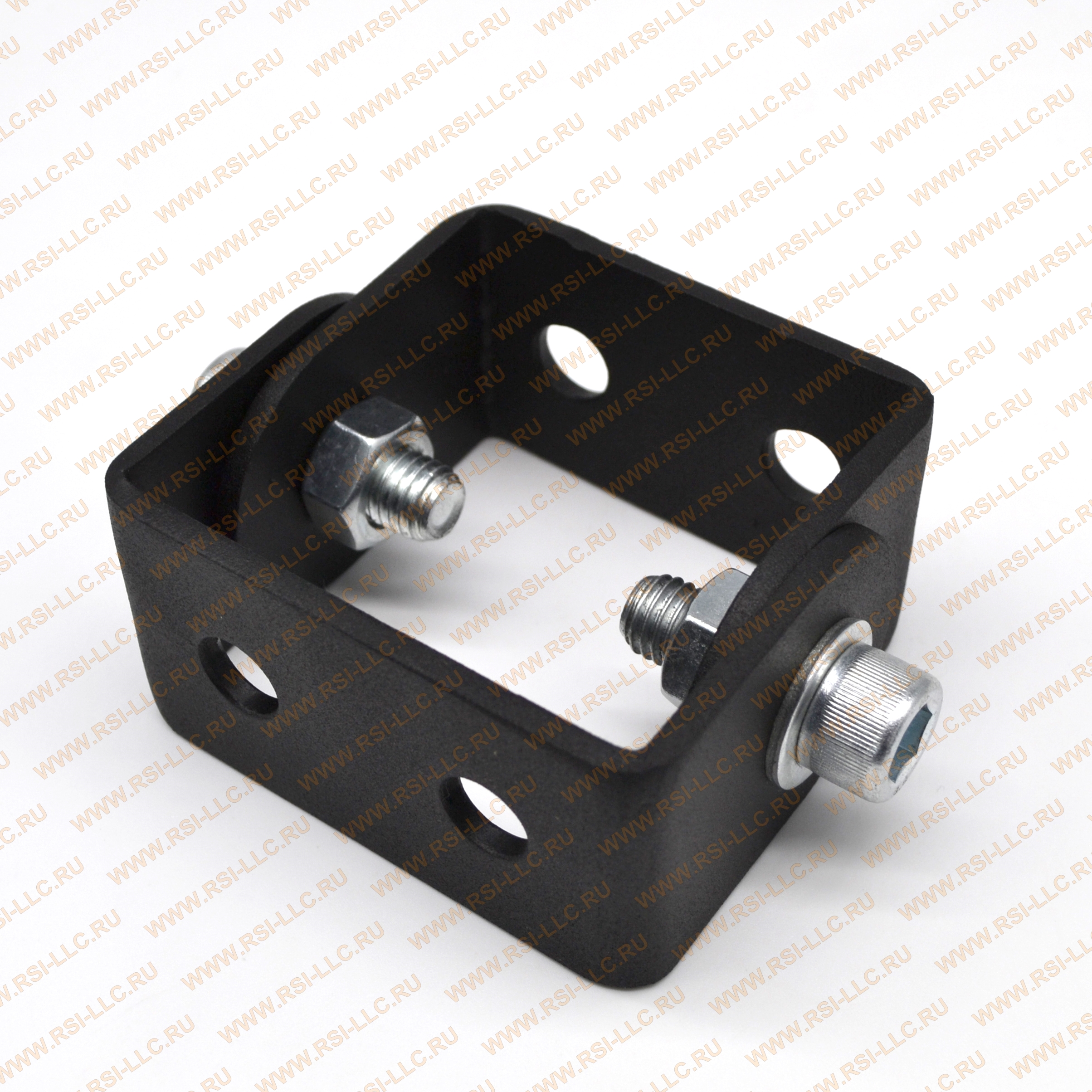

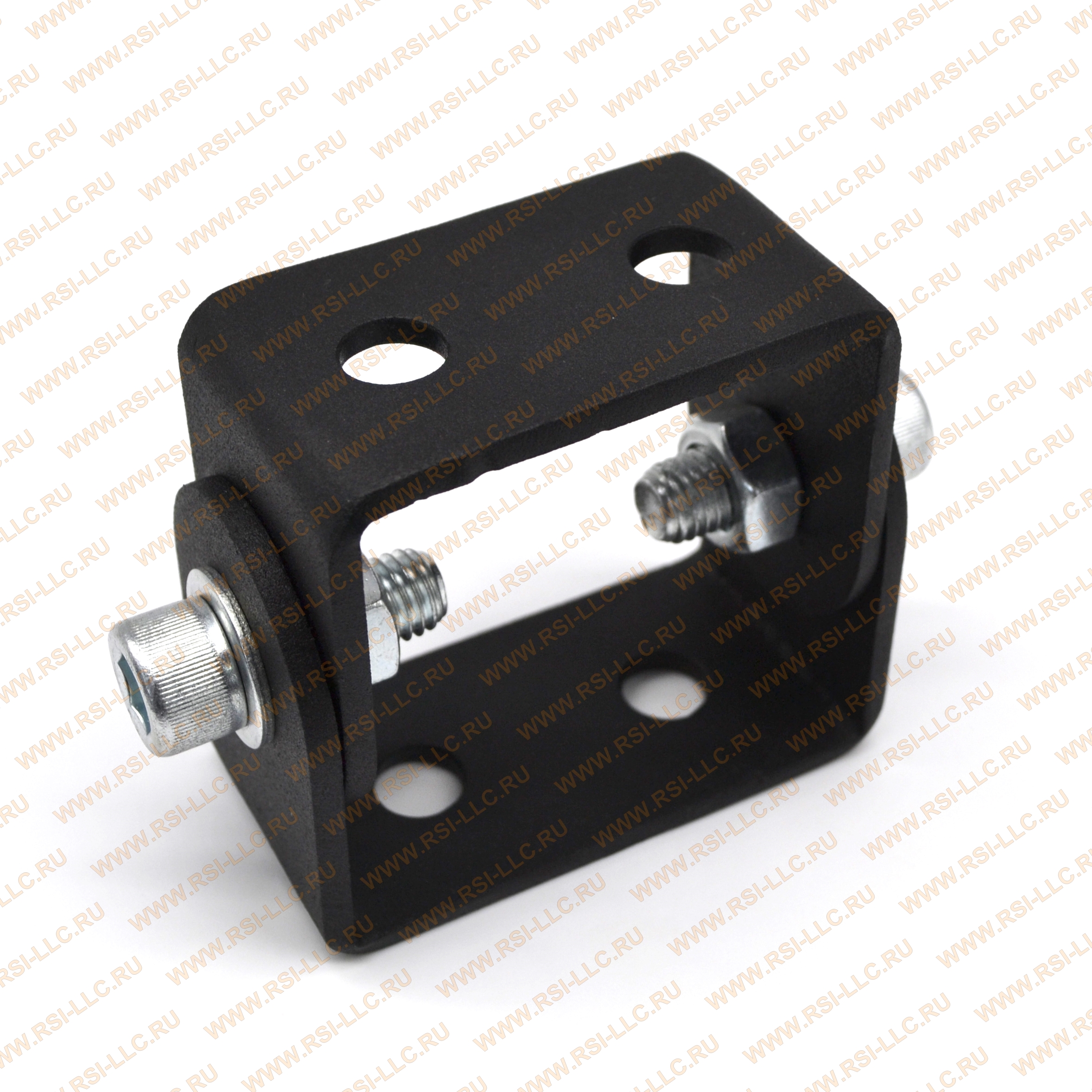

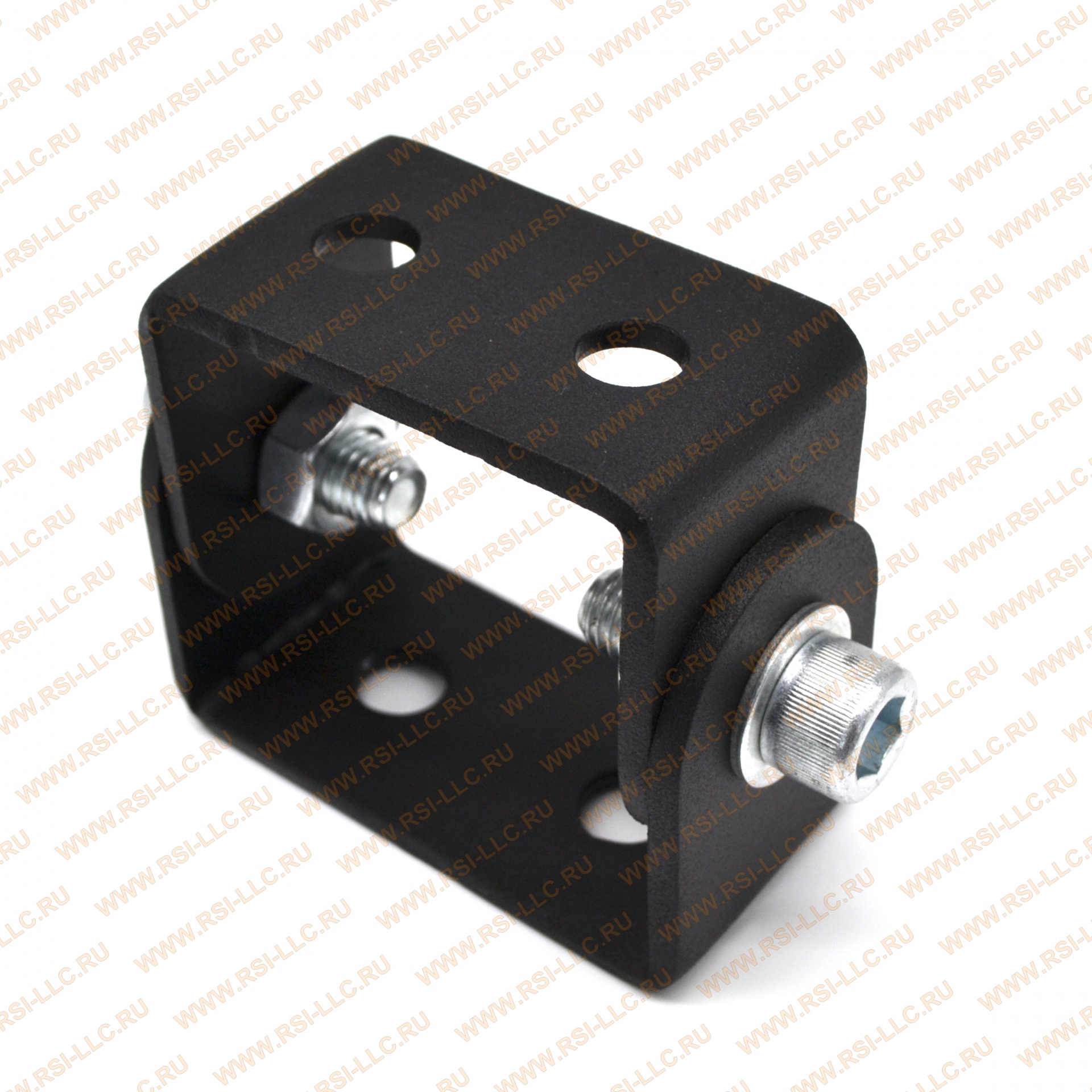

Стальное шарнирное соединение 50х100 тип 2

Стальной шарнирный соединитель 50х100 мм, исполнение второе

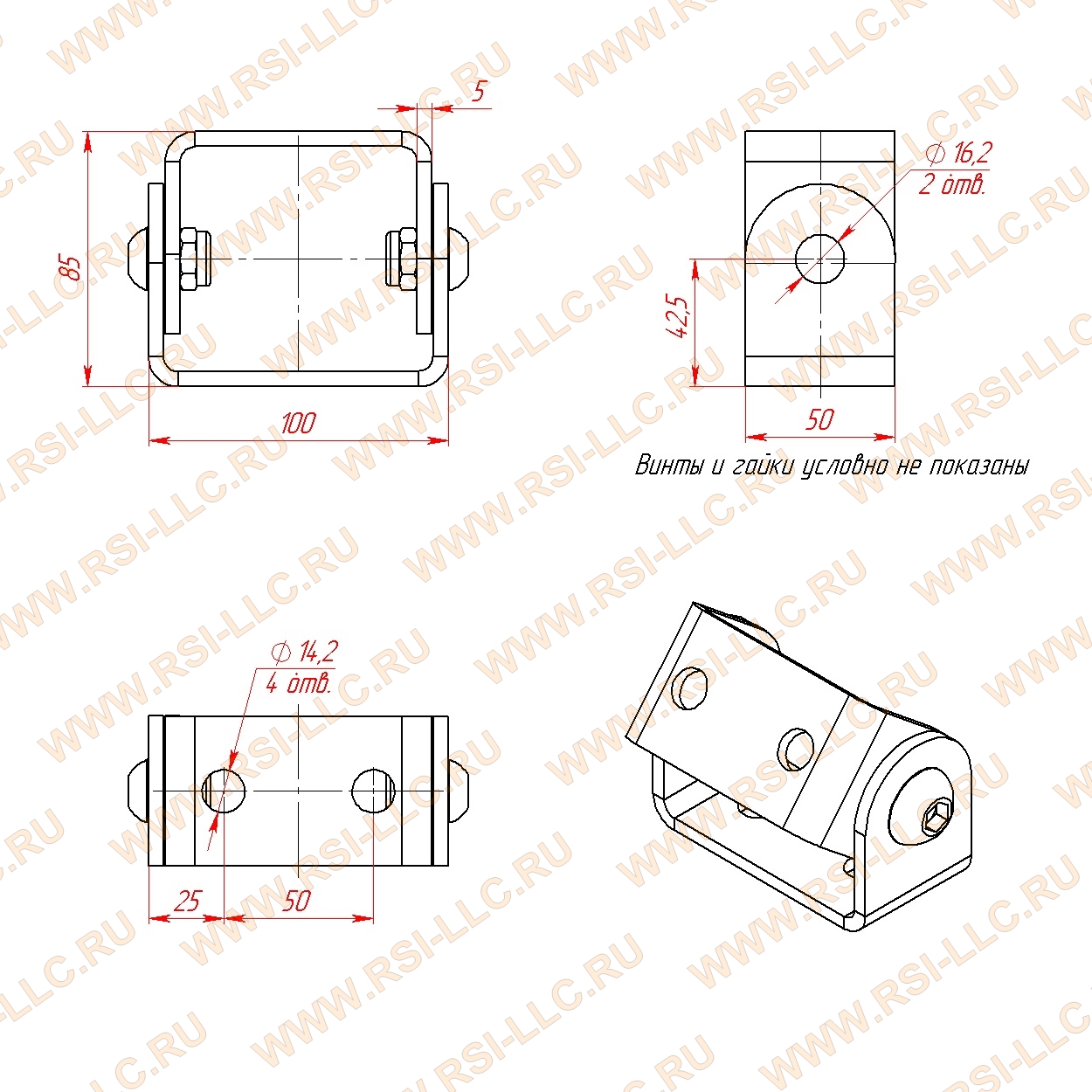

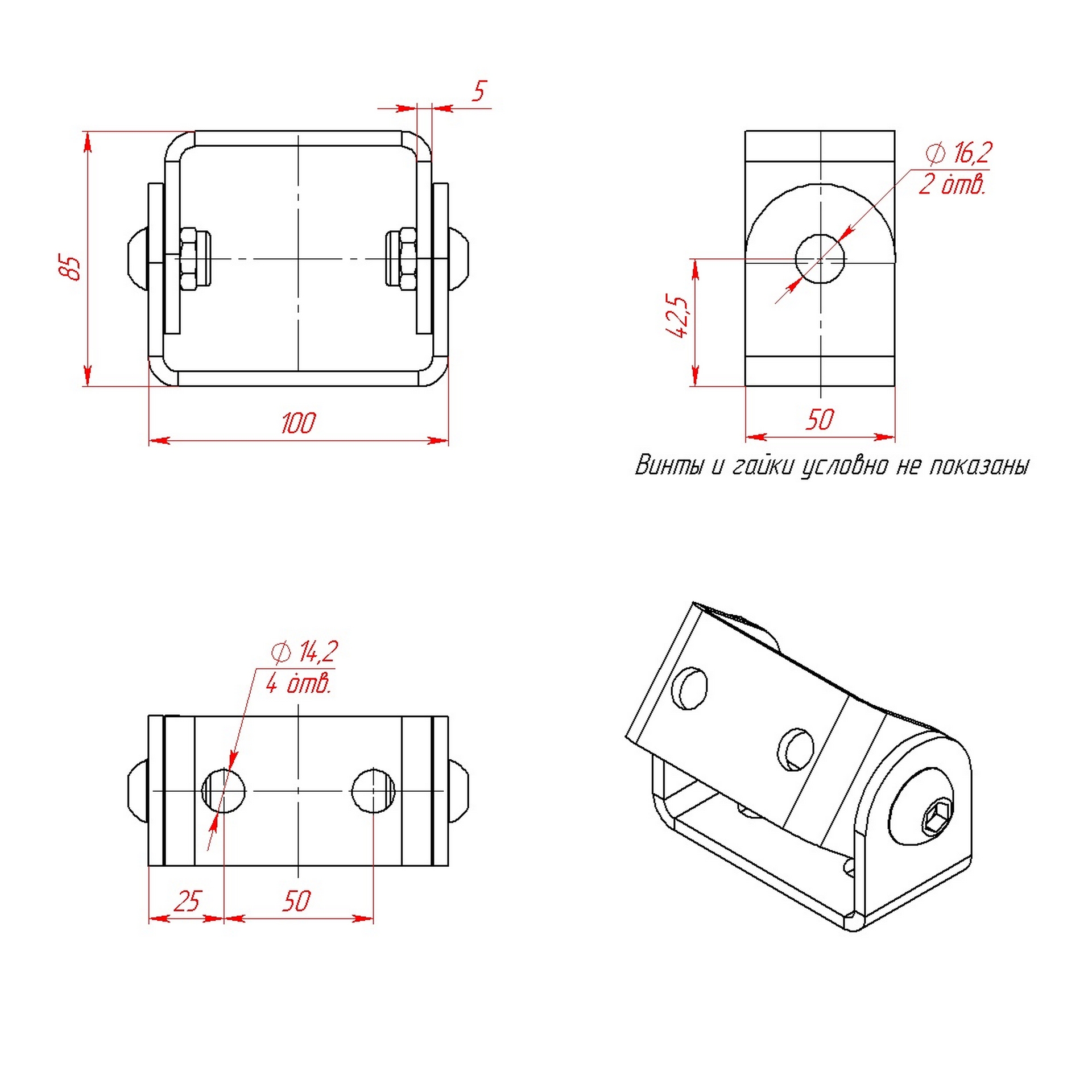

Чертёж шарнирного соединителя 50х100 мм, второе исполнение

Соединитель регулируемый 50х100 мм, исполнение 2-е

Сварной шарнирный соединитель 50х100 мм, исполнение два

Соединитель шарнирный для конструкционного профиля 50х100 мм, исполнение 2

от 1 145.00 руб. за 1 шт.

Количество

добавить

Наличие 50100180-2 | Шарнир стальной к профилям 50х100 мм с пазом 10 мм

НА СКЛАДЕ
≈ 2 шт.

Калькулятор прогиба алюминиевого конструкционного профиля

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Видео о товаре:

Просмотреть ▼

Описание

Применяется для обеспечения жесткого или подвижного регулируемого соединения в конструкциях с использованием профилей серии 50 под любым углом в пределах 180°.

Материал - сталь толщиной 5 мм.

Варианты установки соединителя:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.

Загрузить:
- 3D модель (50100180-1.step)

- Чертеж (50100180-2.pdf)

Не забудьте купить комплект крепежа к шарнирному соединителю 50х100 арт. 50100180-2

К профилям 50х100 соединение торец-торец

1. Винт М12х30 ISO7380 или Винт М12х30 DIN912 - 4 шт.

К профилям 50х100 соединение торец-паз

1. Винт М12х30 ISO7380 или Винт М12х30 DIN912 - 2 шт.

2. Сухарь М8 паз 10 серия 50 арт. 5074 - 2 шт.

3. Винт М8х12 ISO7380 или Винт М8х12 DIN912 - 2 шт.

К профилям 50х100 соединение паз-паз

1. Сухарь М8 паз 10 серия 50 арт. 5075 - 4 шт.

2. Винт М8х12 ISO7380 или Винт М8х12 DIN912 - 4 шт.

Характеристики

Артикул:	50100180-2
Профили:	50х50, 50х100
Материал:	Сталь 5 мм
Покрытие:	Порошковое полимерное покрытие
Вес, кг:	0,770
Цвет:	Черный муар
