50100180-1 | Шарнир стальной к профилям 50х100 мм с пазом 10 мм

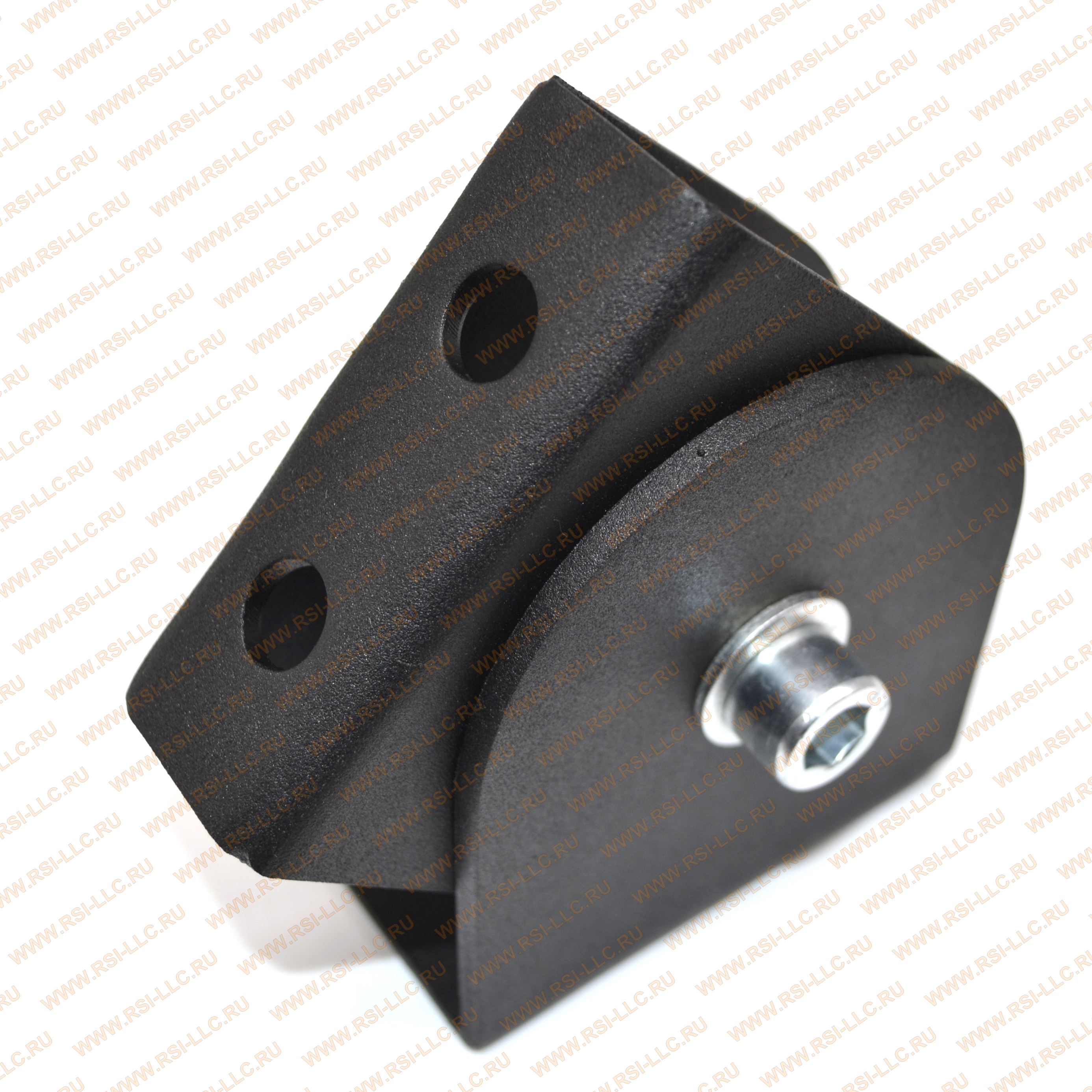

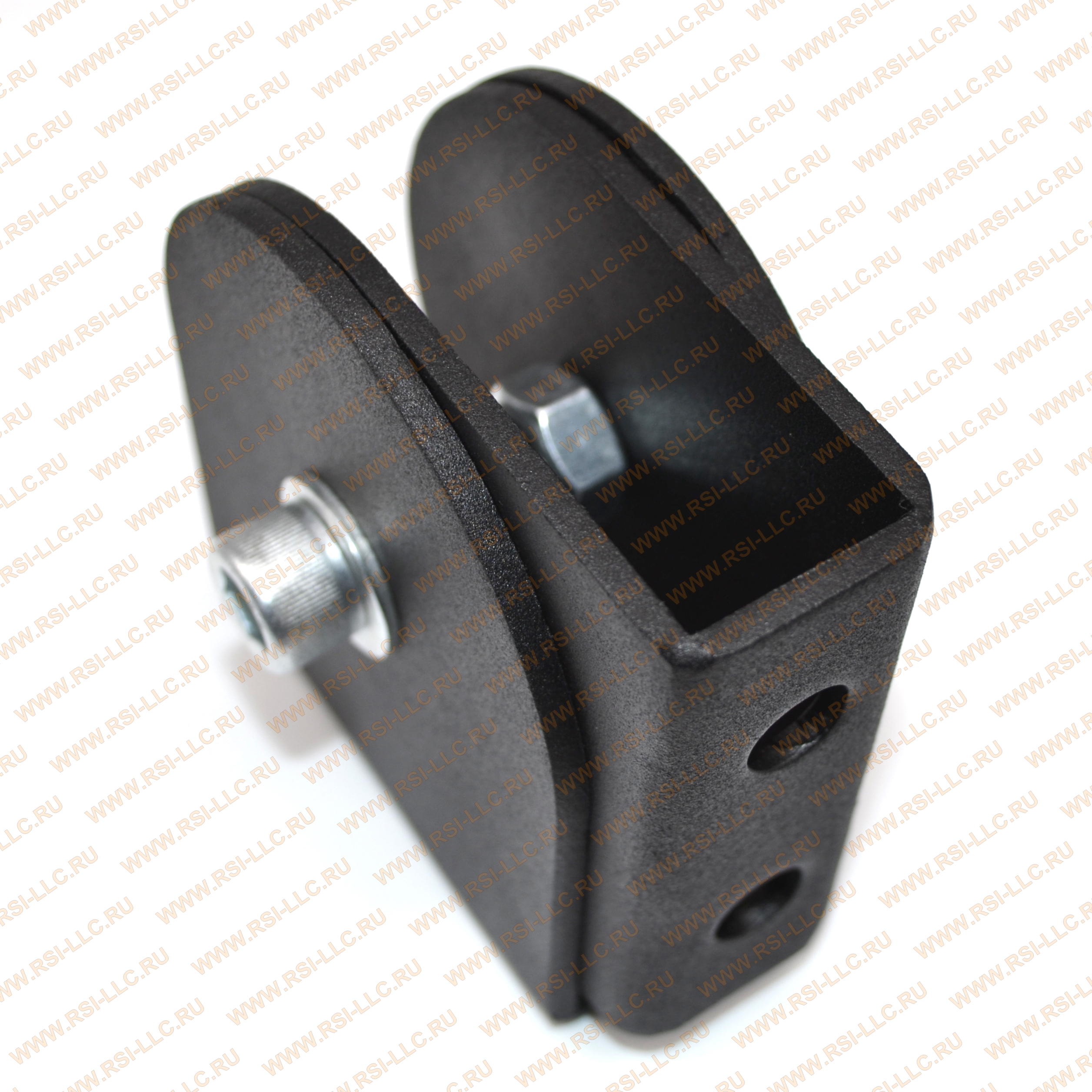

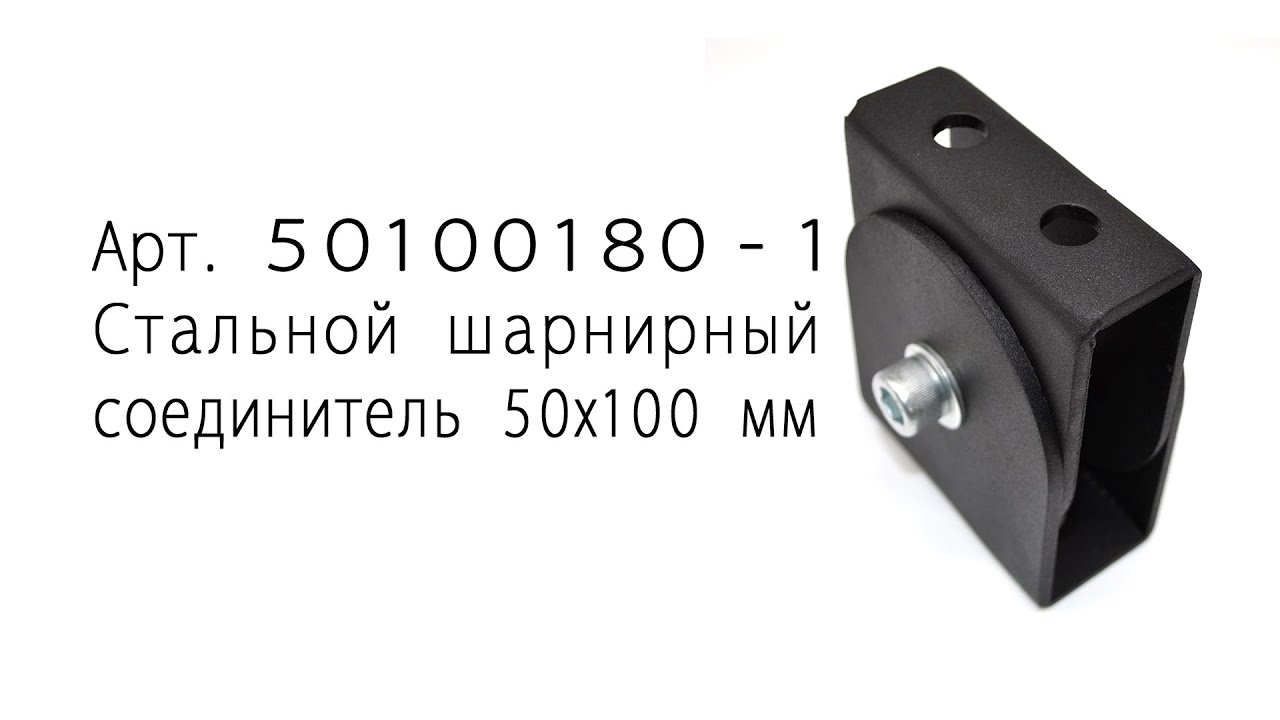

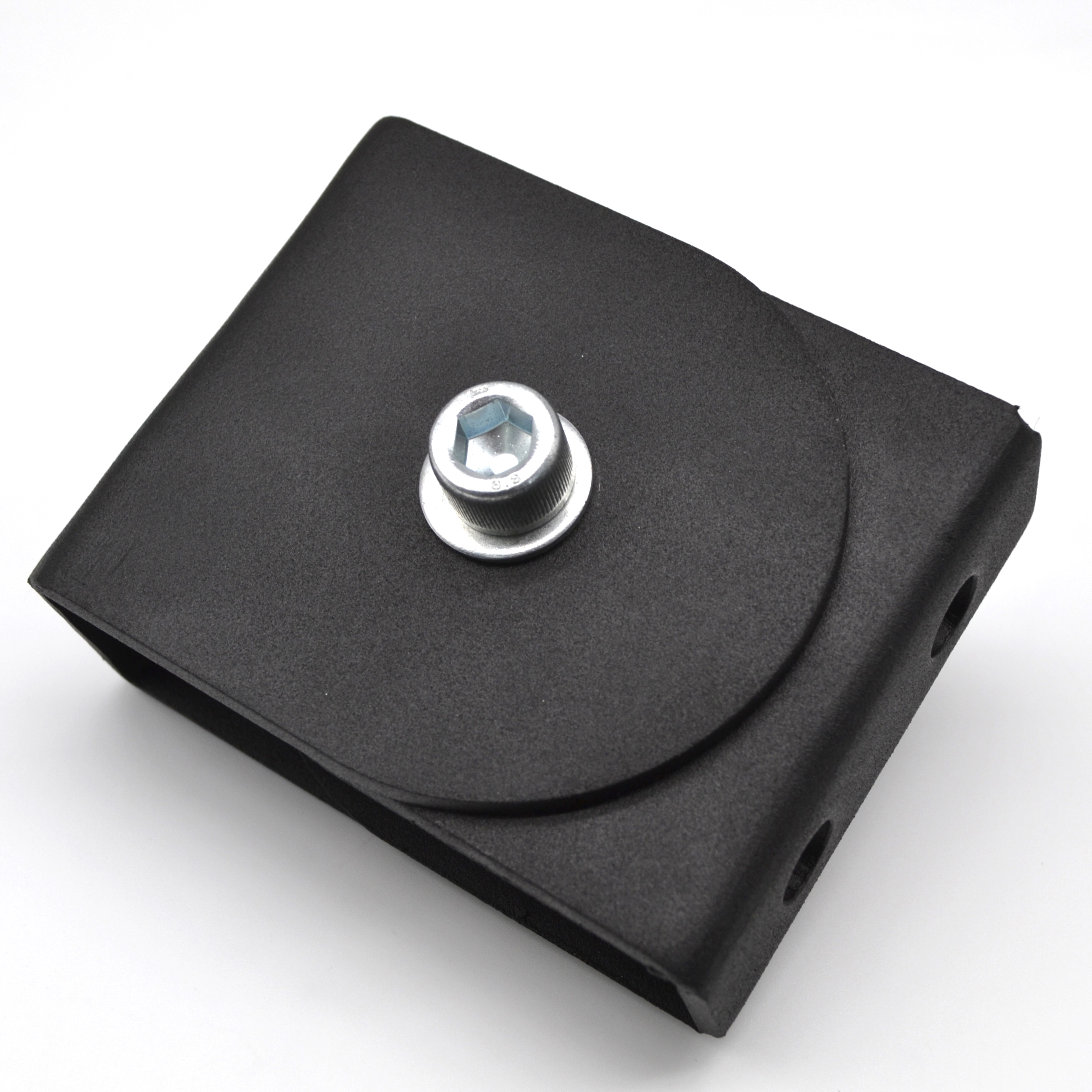

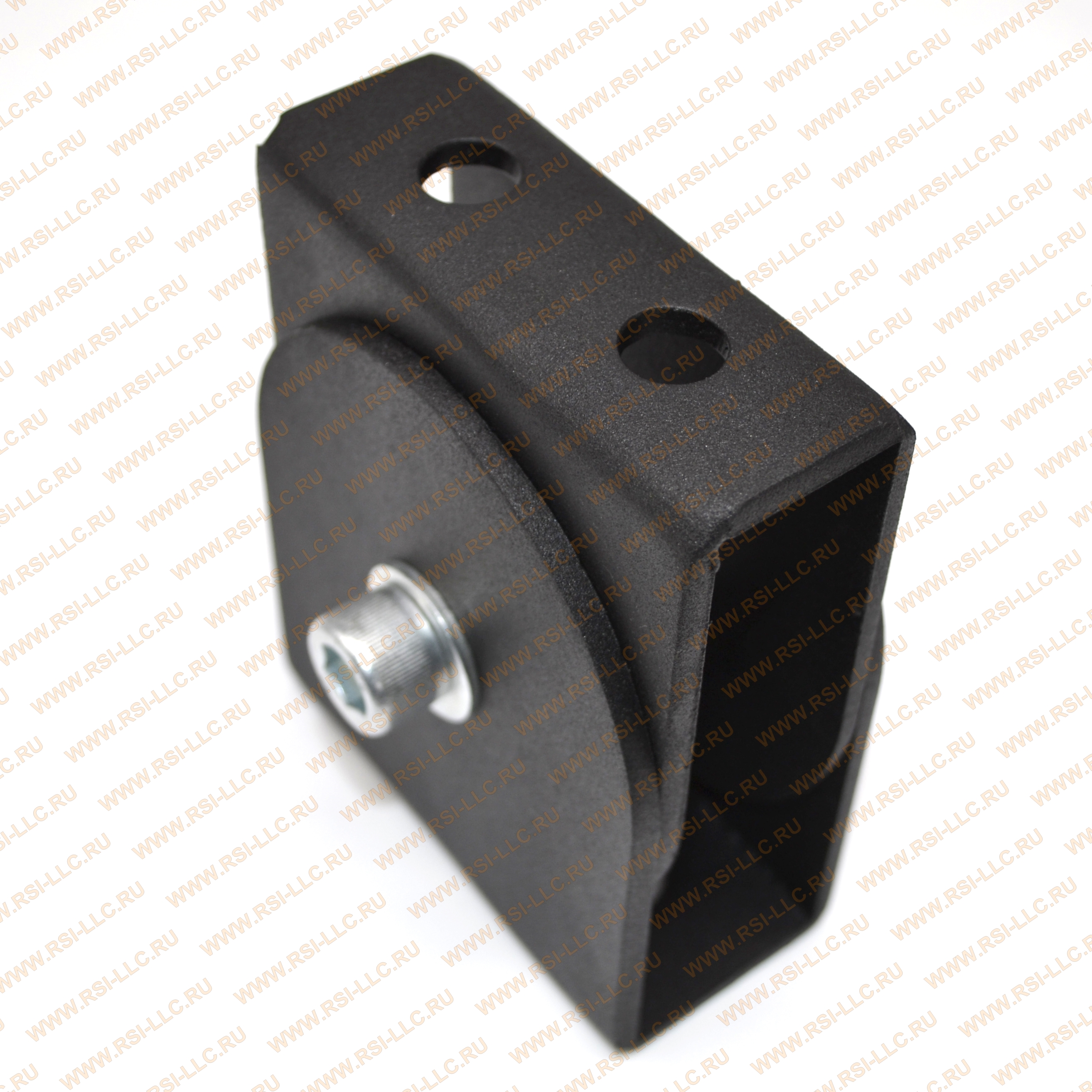

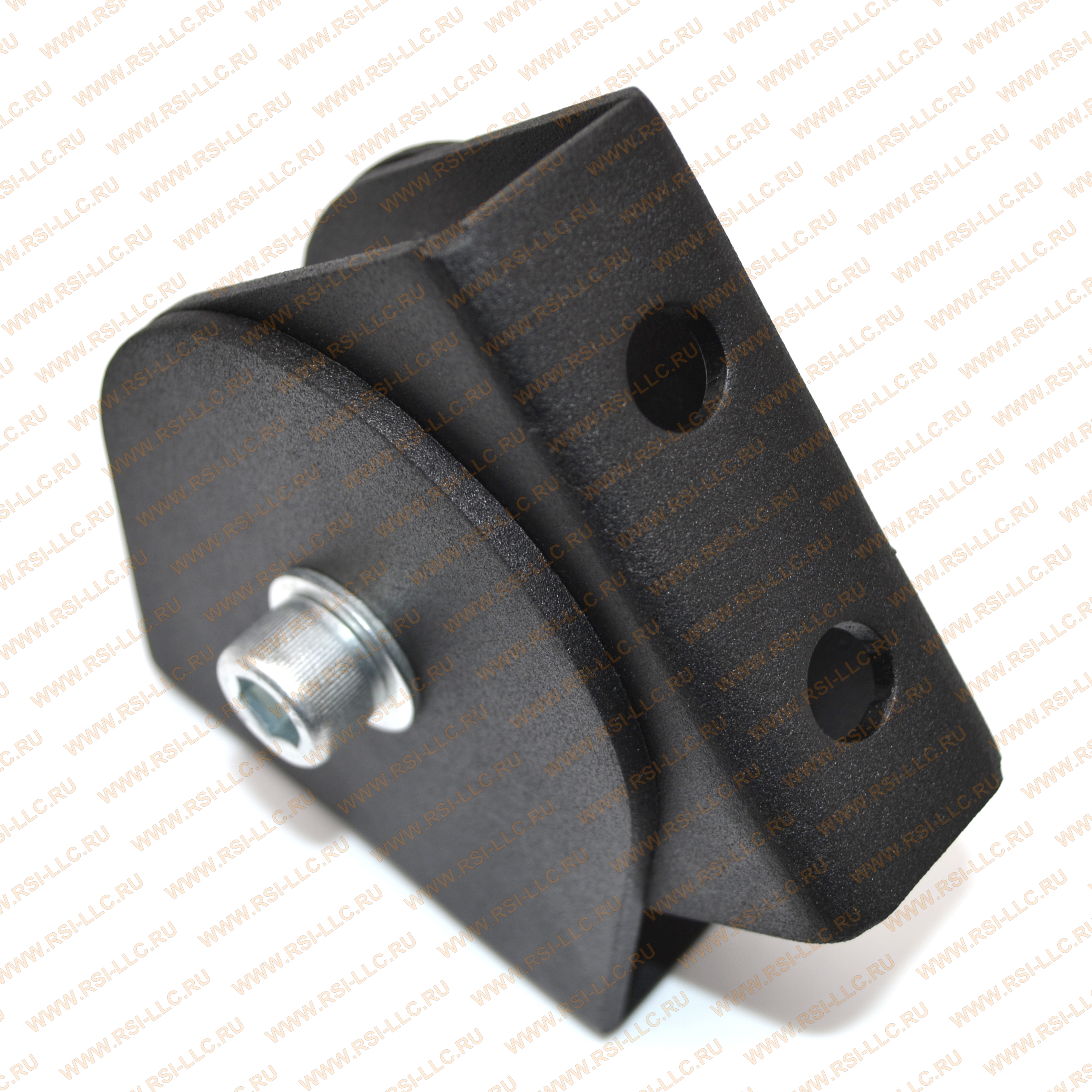

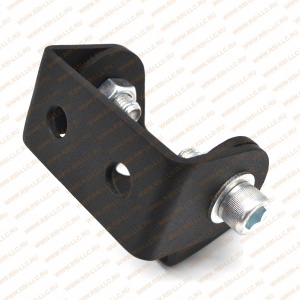

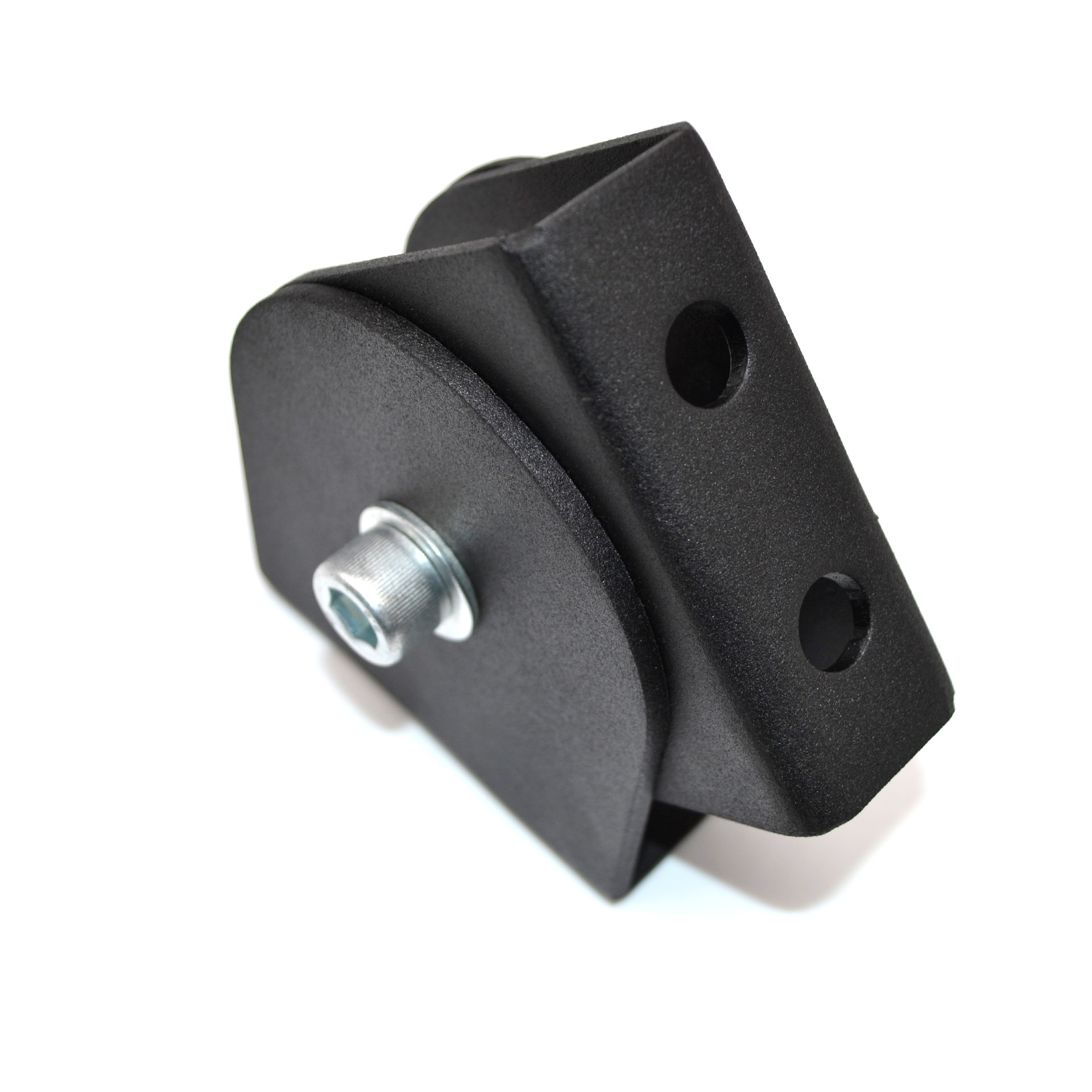

Стальной шарнирный соединитель 50х100 мм, исполнение 1

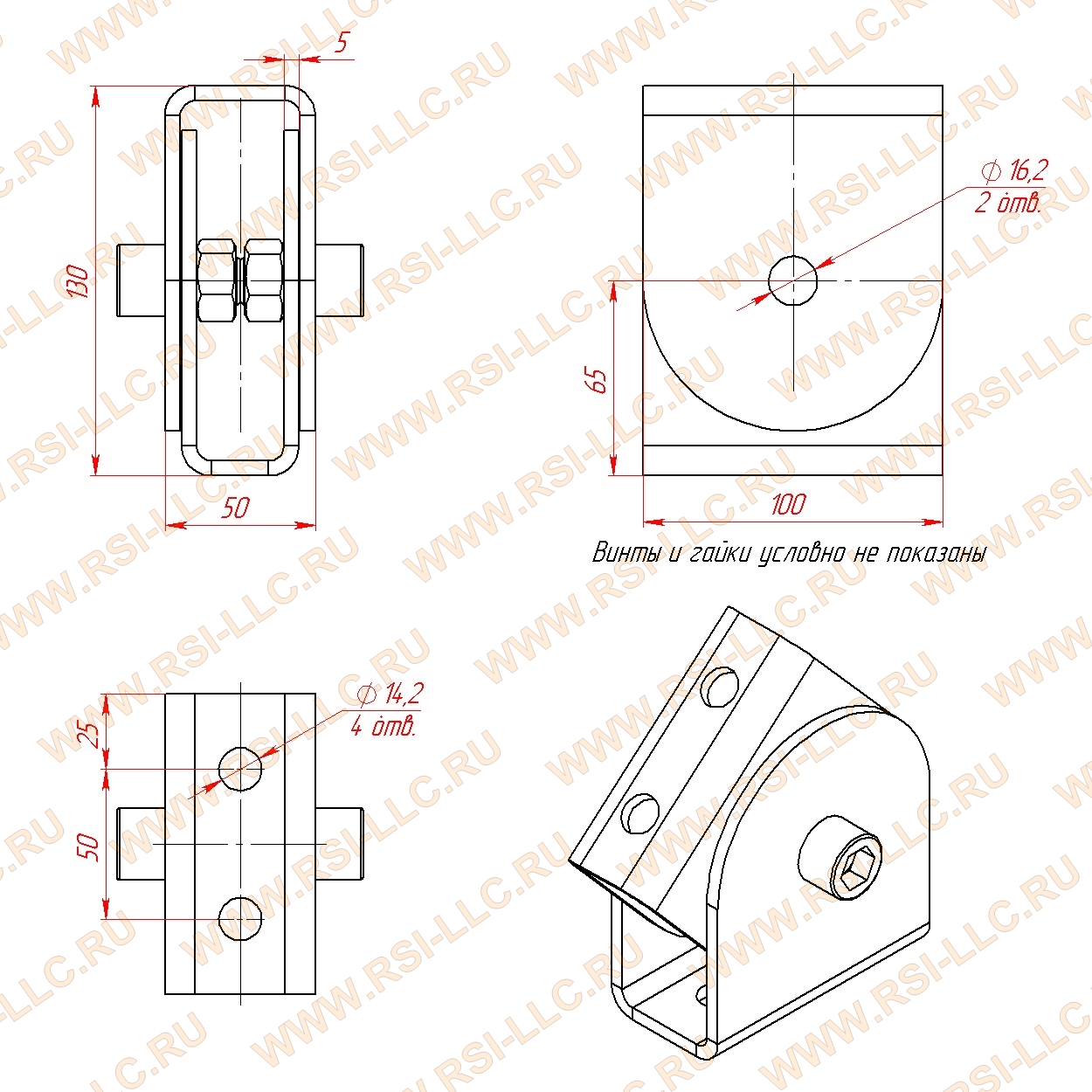

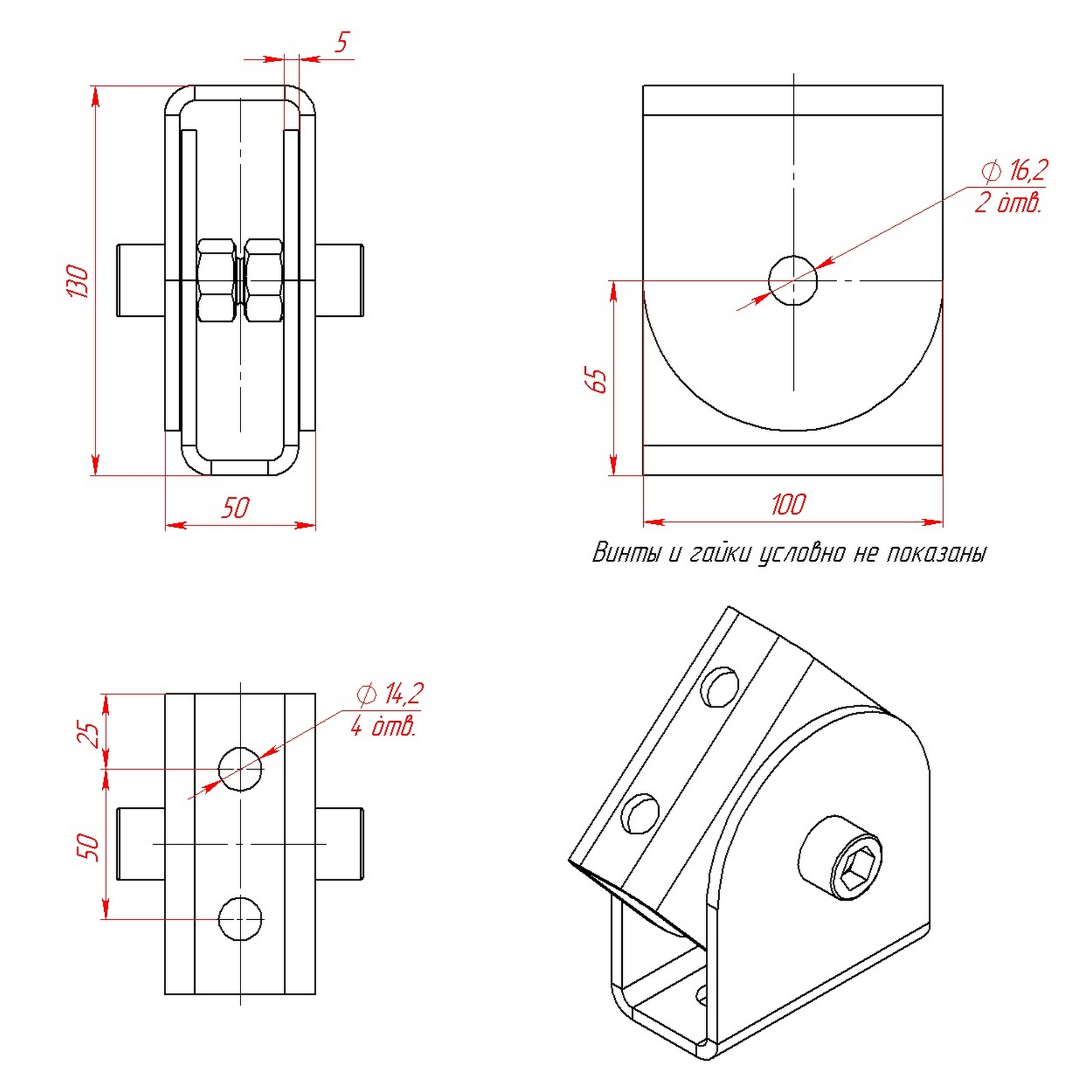

Чертёж стального шарнира 50х100 мм, исполнение 1

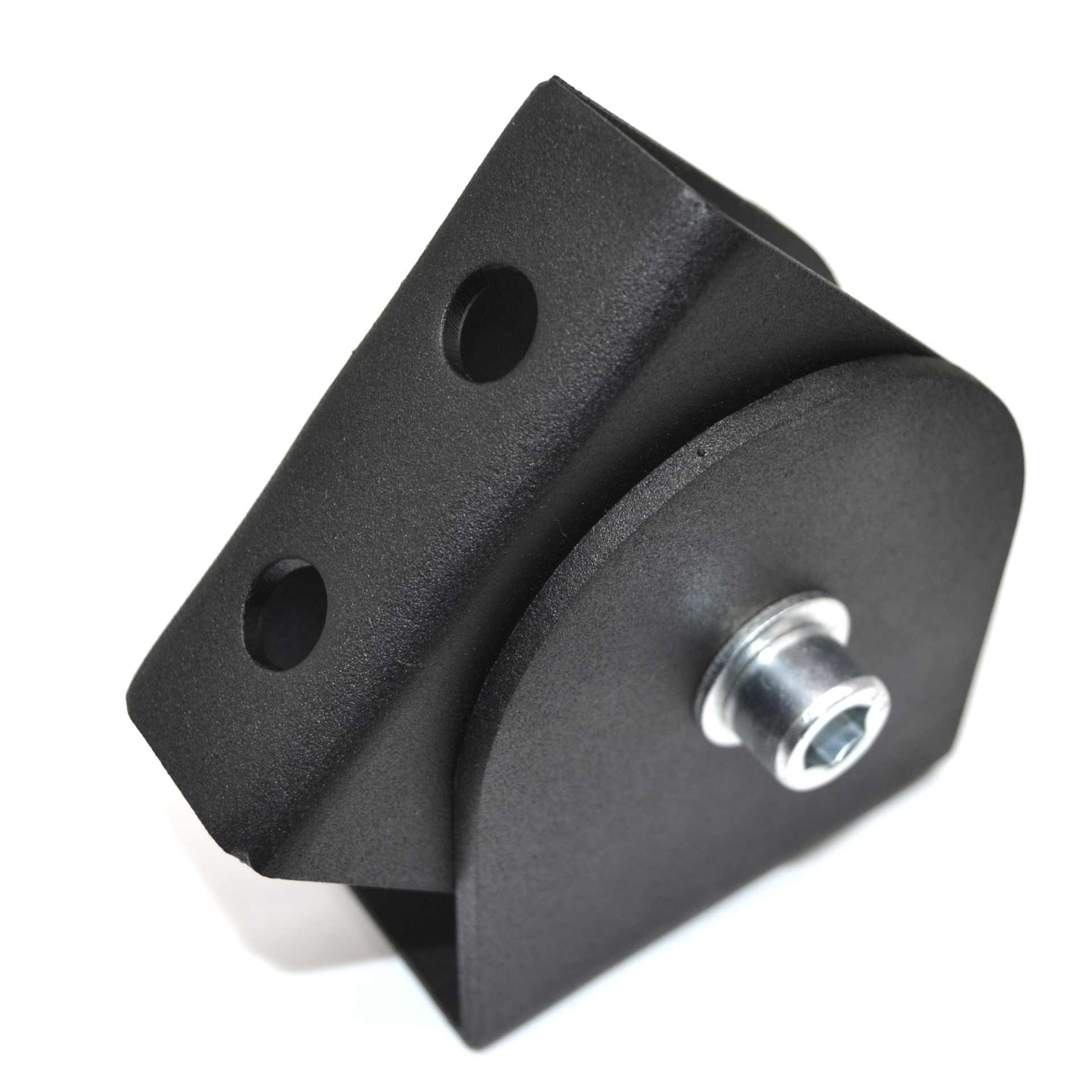

Соединитель шарнирный 50х100 мм, первое исполнение
Стальной соединитель регулируемый 50х100 мм, 1-е исполнение
Соединитель шарнирный 50х100 мм (первое исполнение) для конструкционного профиля серии 50
980.00 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие 50100180-1 | Шарнир стальной к профилям 50х100 мм с пазом 10 мм
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Применяется в конструкциях с использованием станочных профилей серии 50. Обеспечивает жесткое или подвижное регулируемое соединение под любым углом в пределах 180°.
Материал - сталь толщиной 5 мм.
Варианты установки соединителя:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.
Загрузить:
- 3D модель (50100180-1.step)
- Чертеж (50100180-1.pdf)
Не забудьте купить комплект крепежа к шарнирному соединителю 50х100 арт. 50100180-1

К профилям 50х100 соединение торец-торец
1. Винт М14х20 ISO7380 или Винт М14х20 DIN912 - 4 шт.
К профилям 50х100 соединение торец-паз
1. Винт М14х20 ISO7380 или Винт М14х20 DIN912 - 2 шт.
2. Сухарь М10 паз 10 серия 50 арт. 5075 - 2 шт.
3. Винт М10х20 ISO7380 или Винт М10х20 DIN912 - 2 шт.
К профилям 50х100 соединение паз-паз
1. Сухарь М10 паз 10 серия 50 арт. 5075 - 4 шт.
2. Винт М10х20 ISO7380 или Винт М10х20 DIN912 - 4 шт.

Характеристики

Артикул:
 50100180-1
Профили:
 50х50, 50х100
Материал:
 Сталь 5 мм
Покрытие:
 Порошковое полимерное покрытие
Вес, кг:
 1,890
Цвет:
 Черный муар
