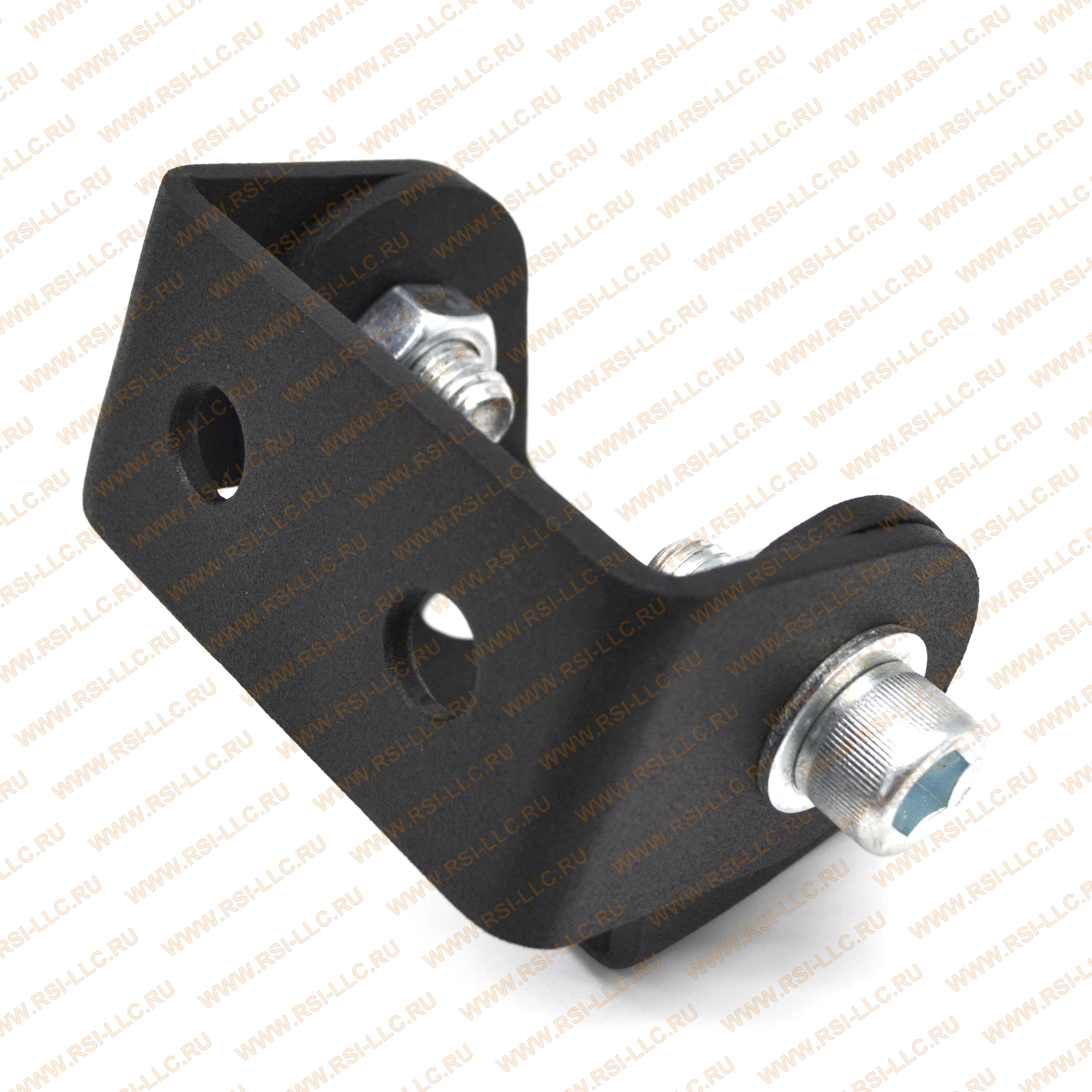

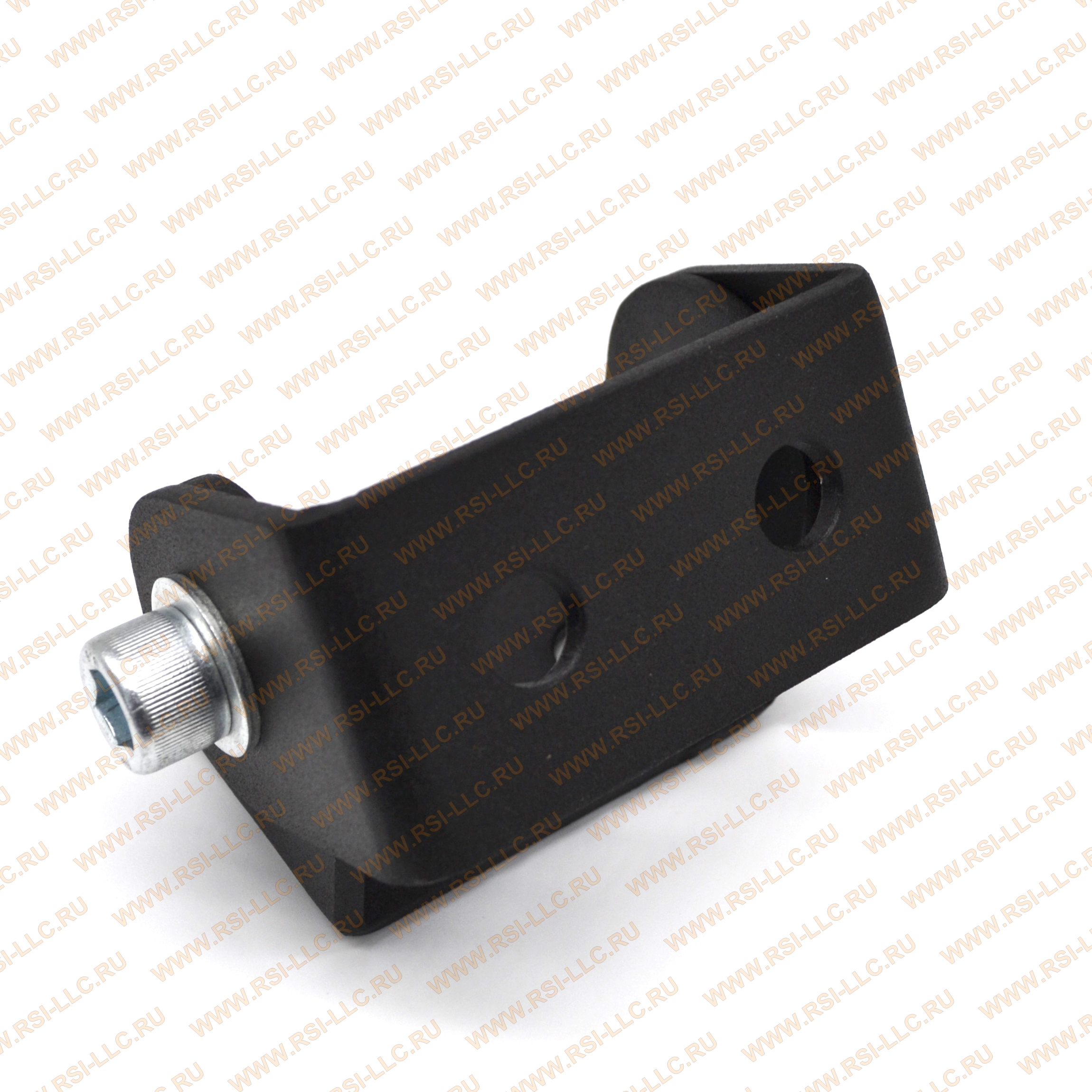

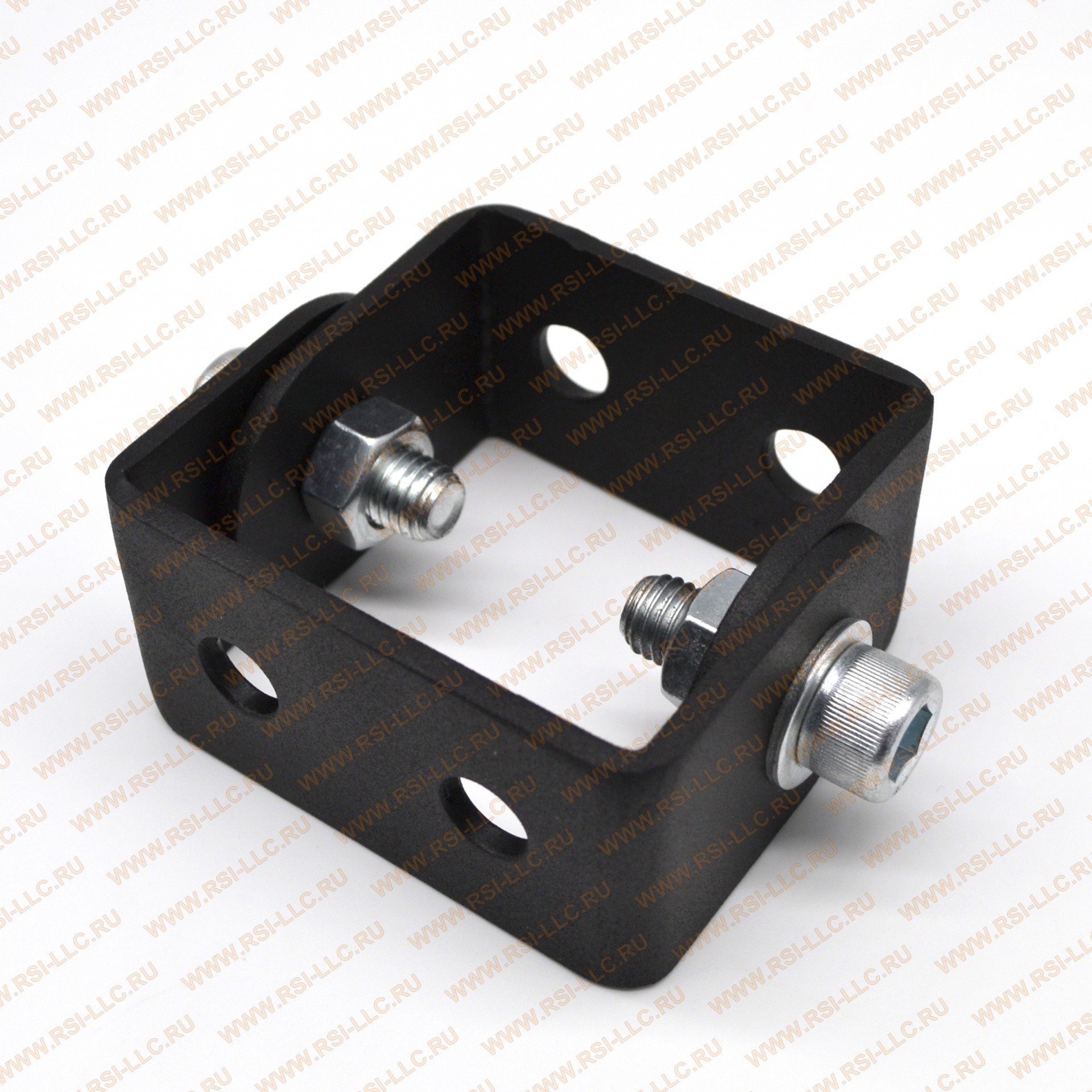

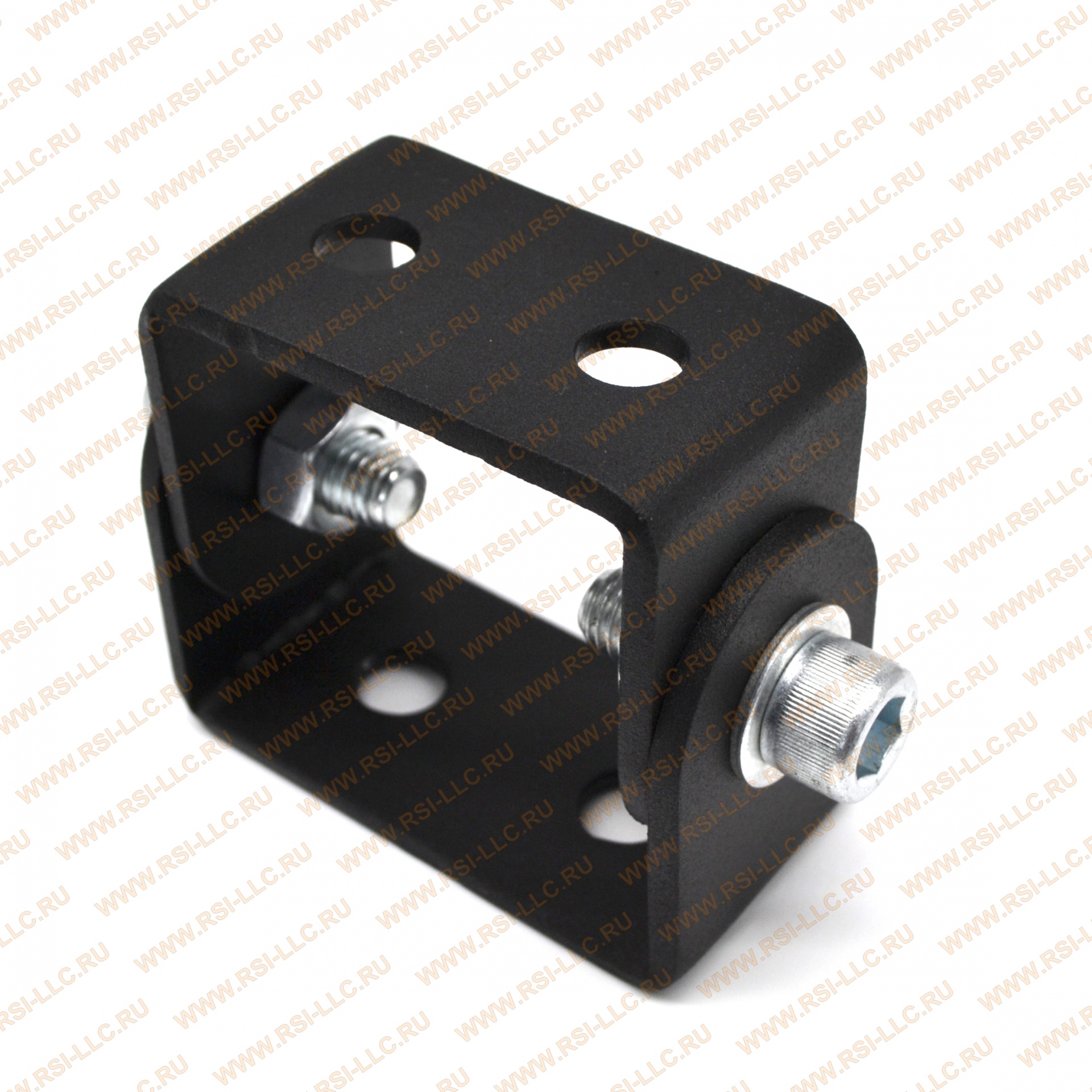

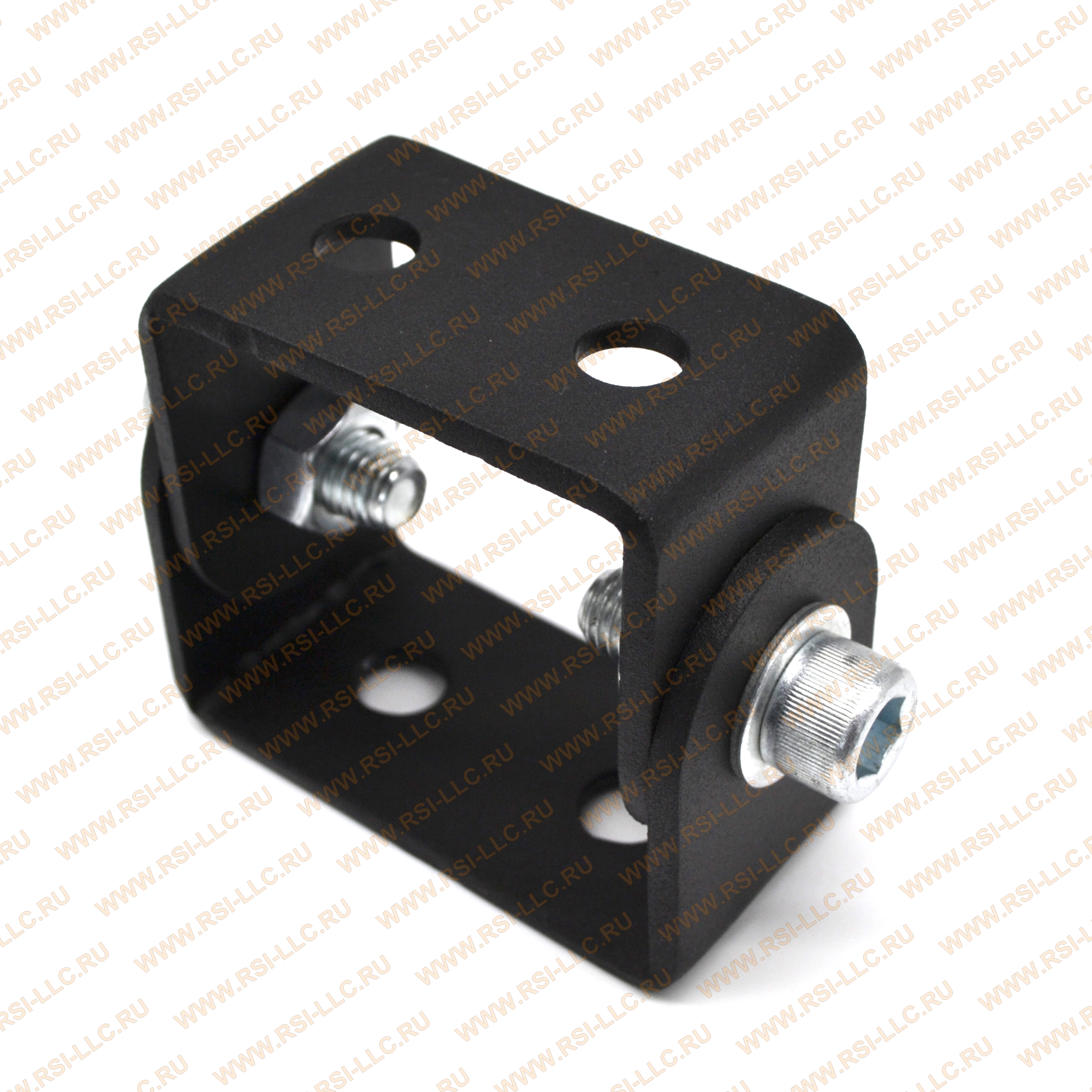

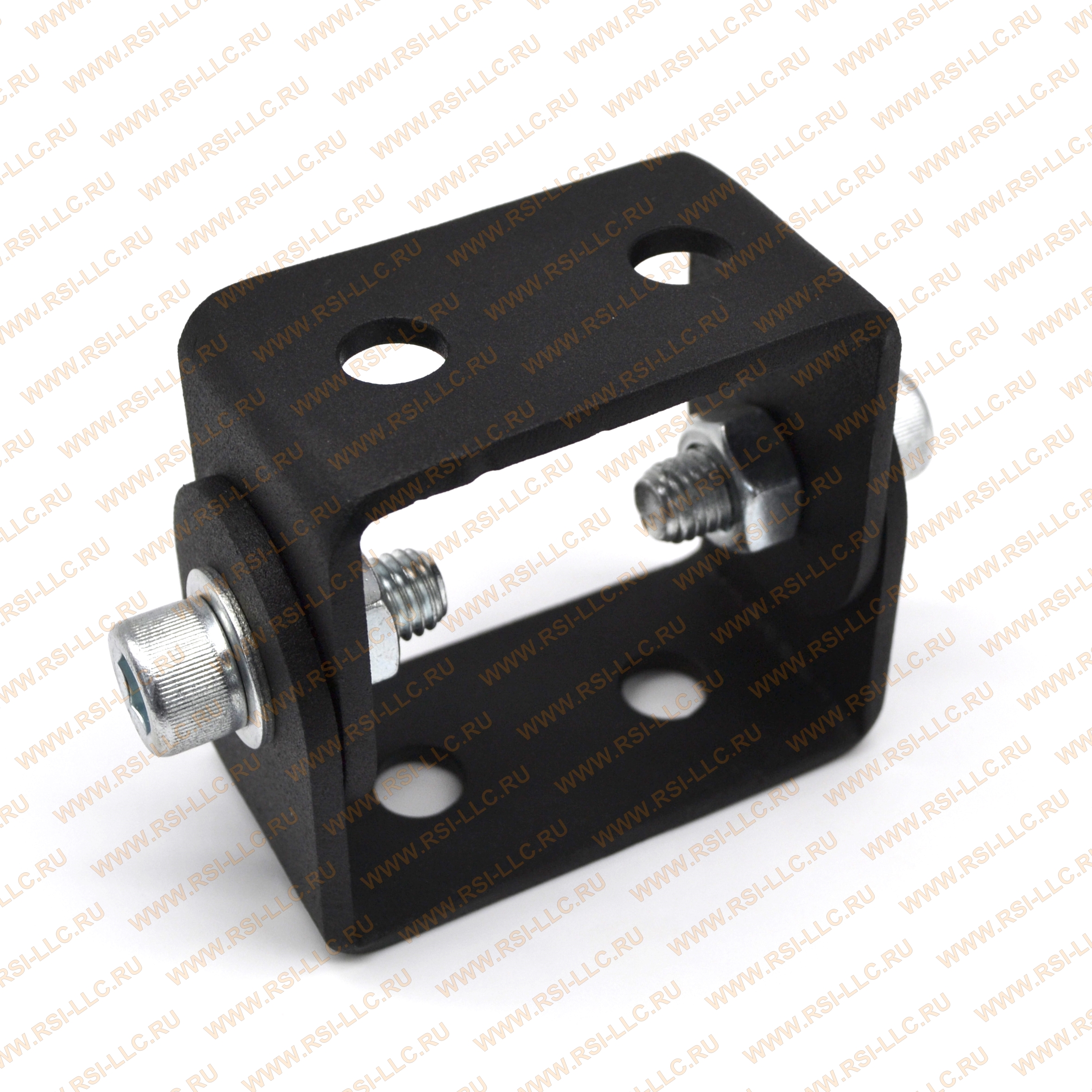

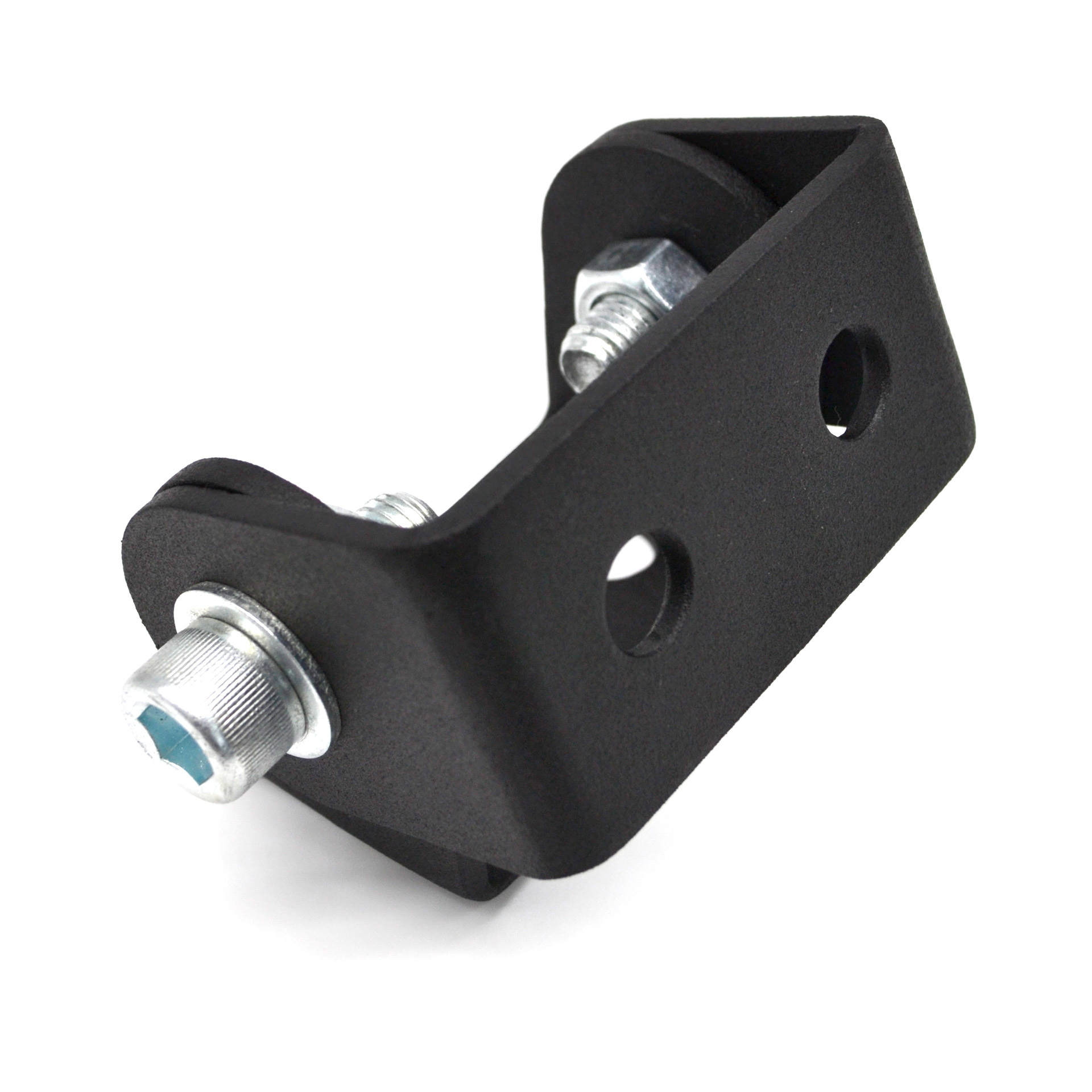

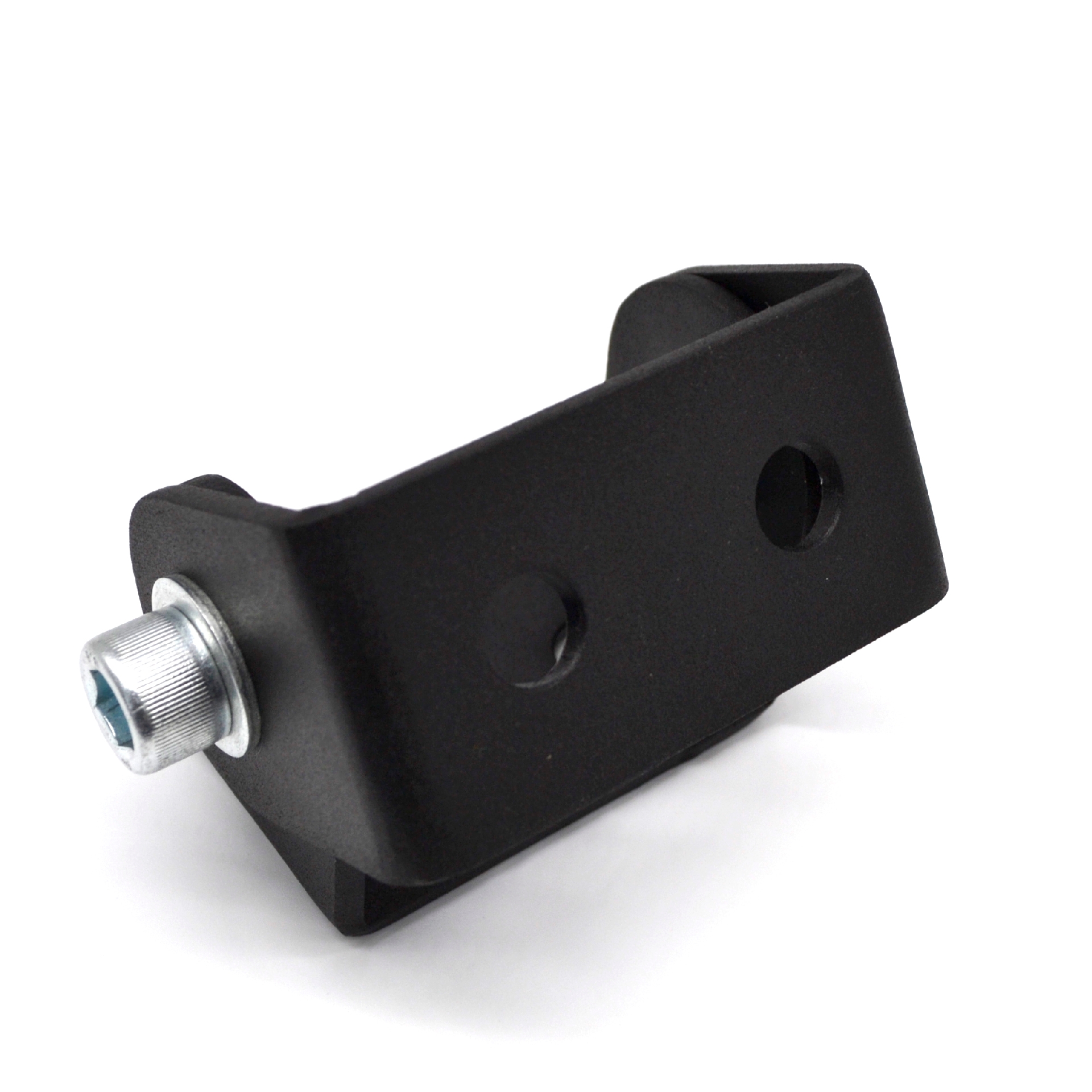

Стальное шарнирное соединение 90х45

Шарнирный соединитель 45х90 мм, исполнение 2

Стальной шарнирный соединитель 45х90 мм (исполнение 2)

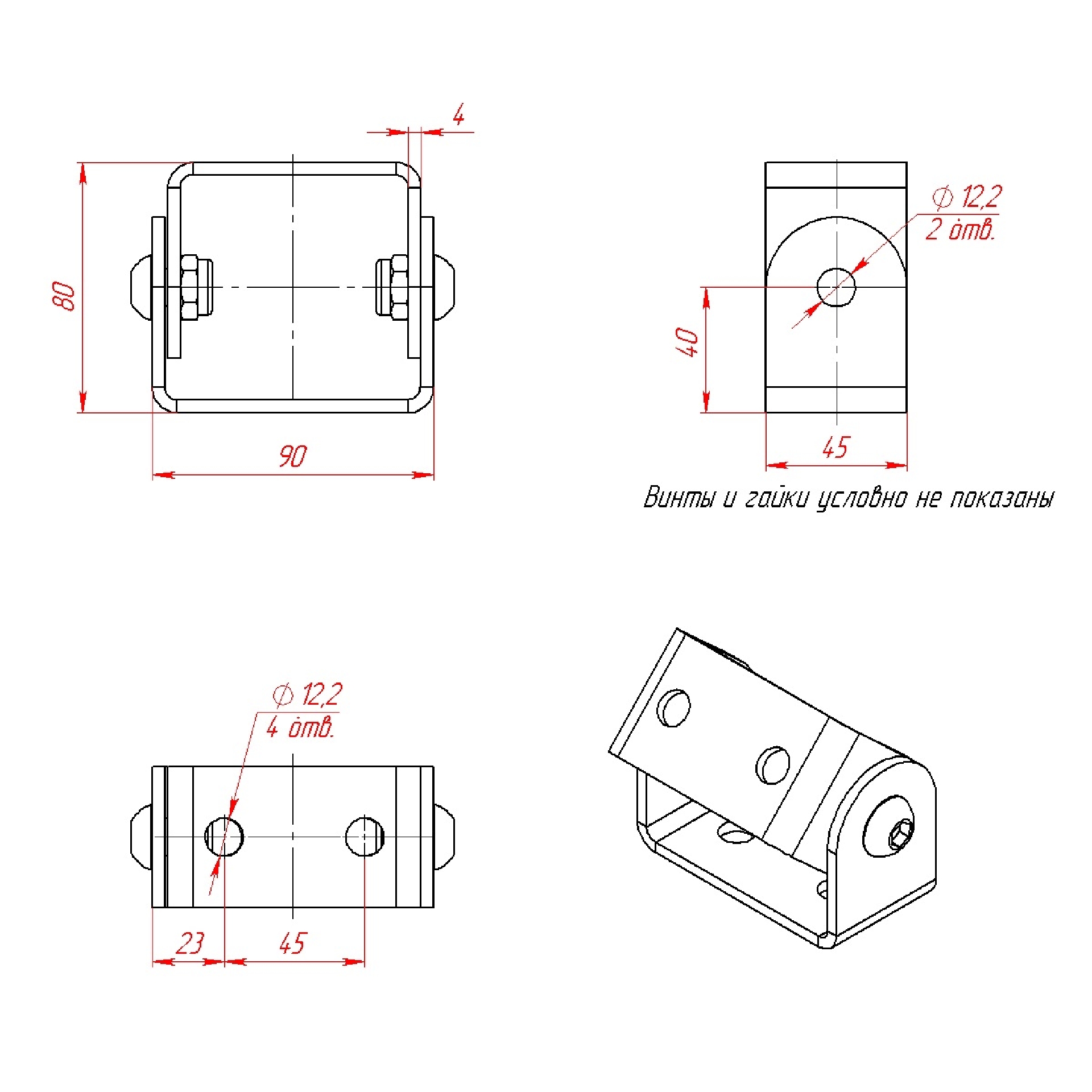

Чертёж соединителя шарнирного 45х90 мм, второе исполнение

Сварной шарнир 45х90 мм, исполнение 2ое для профилей серии 45

регулируемый поворотный соединитель 45х90 мм, исполнение два

Сварной шарнир 45х90 мм, исполнение второе

869.00 руб. от 1 шт.

( -3 % )	842.93 РУБ.	от 5 шт.
( -5 % )	825.55 РУБ.	от 10 шт.
( -10 % )	782.10 РУБ.	от 50 шт.
( -12 % )	764.72 РУБ.	от 100 шт.

Количество

добавить

ПОД
ЗАКАЗ

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Видео о товаре:

Просмотреть ▼

Описание

Габаритные размеры - 45х90 мм. Применяется в конструкциях с использованием станочных алюминиевых профилей серии 45. Обеспечивает жесткое или подвижное регулируемое соединение под любым углом в пределах 180°.

Материал - сталь толщиной 4 мм.

Варианты установки соединителя:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.

Загрузить:
- 3D модель (4590180-2.step)

- Чертеж (4590180-2.pdf)

Не забудьте купить комплект крепежа к шарнирному соединителю 45х90 арт. 4590180-2

К профилям 45х90 соединение торец-торец

1. Винт М12х20 ISO7380 или Винт М12х20 DIN912 - 4 шт.

К профилям 45х90 соединение торец-паз

1. Винт М12х20 ISO7380 или Винт М12х20 DIN912 - 2 шт.

2. Сухарь М10 паз 10 серия 45 арт. 5075 - 2 шт.

3. Винт М10х20 ISO7380 или Винт М10х20 DIN912 - 2 шт.

К профилям 45х90 соединение паз-паз

1. Сухарь М10 паз 10 серия 45 арт. 5075 - 4 шт.

2. Винт М10х20 ISO7380 или Винт М10х20 DIN912 - 4 шт.

Характеристики

Артикул:	4590180-2
Профили:	45х45, 45х90, 45х135, 45х180
Материал:	Сталь 4 мм
Покрытие:	Порошковое полимерное покрытие
Вес, кг:	0,510
Цвет:	Черный муар
