6060180 | Шарнир стальной к профилям 60х60 мм с пазом 8 мм

Сделано в России

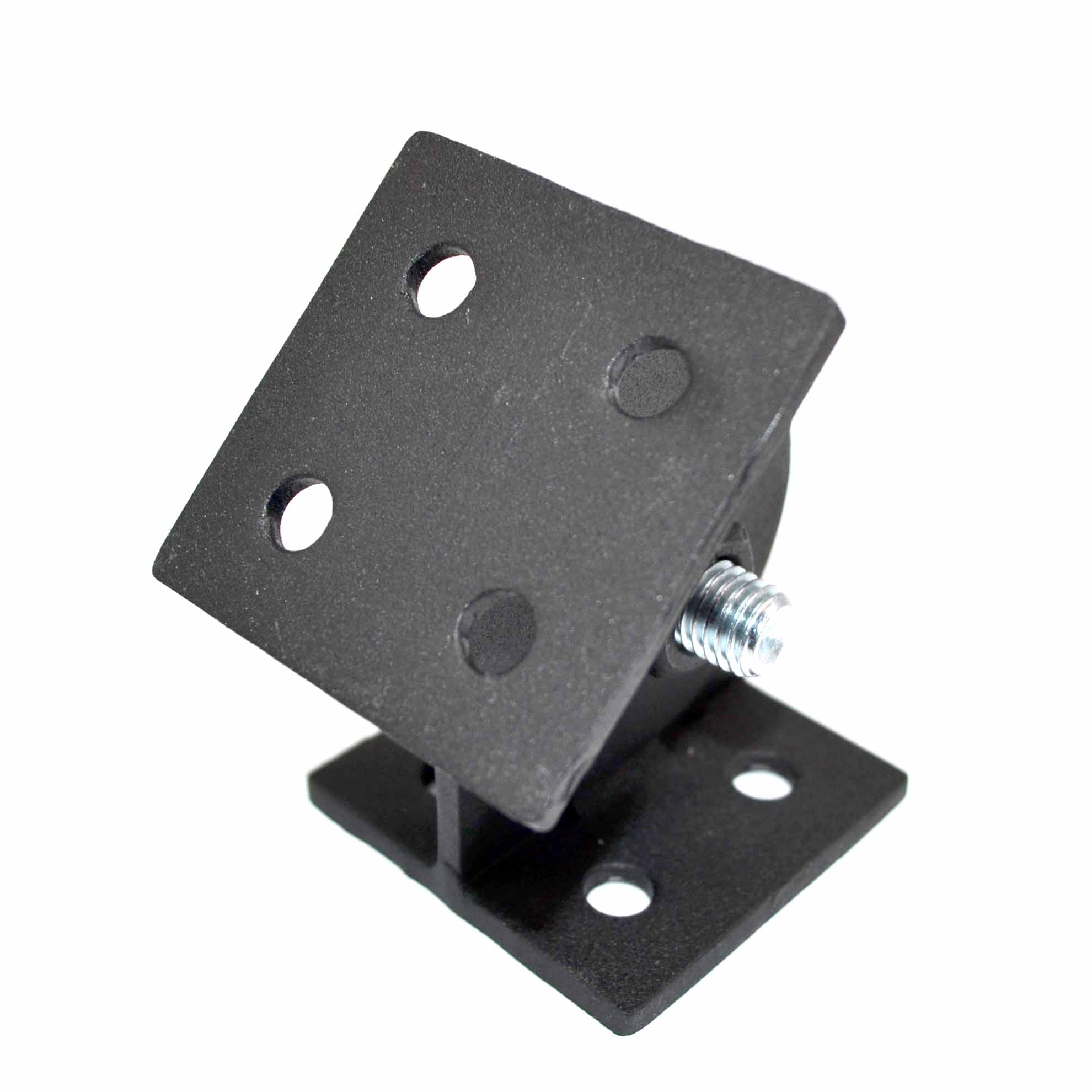

Стальной шарнирный соединитель к профилям 60х60

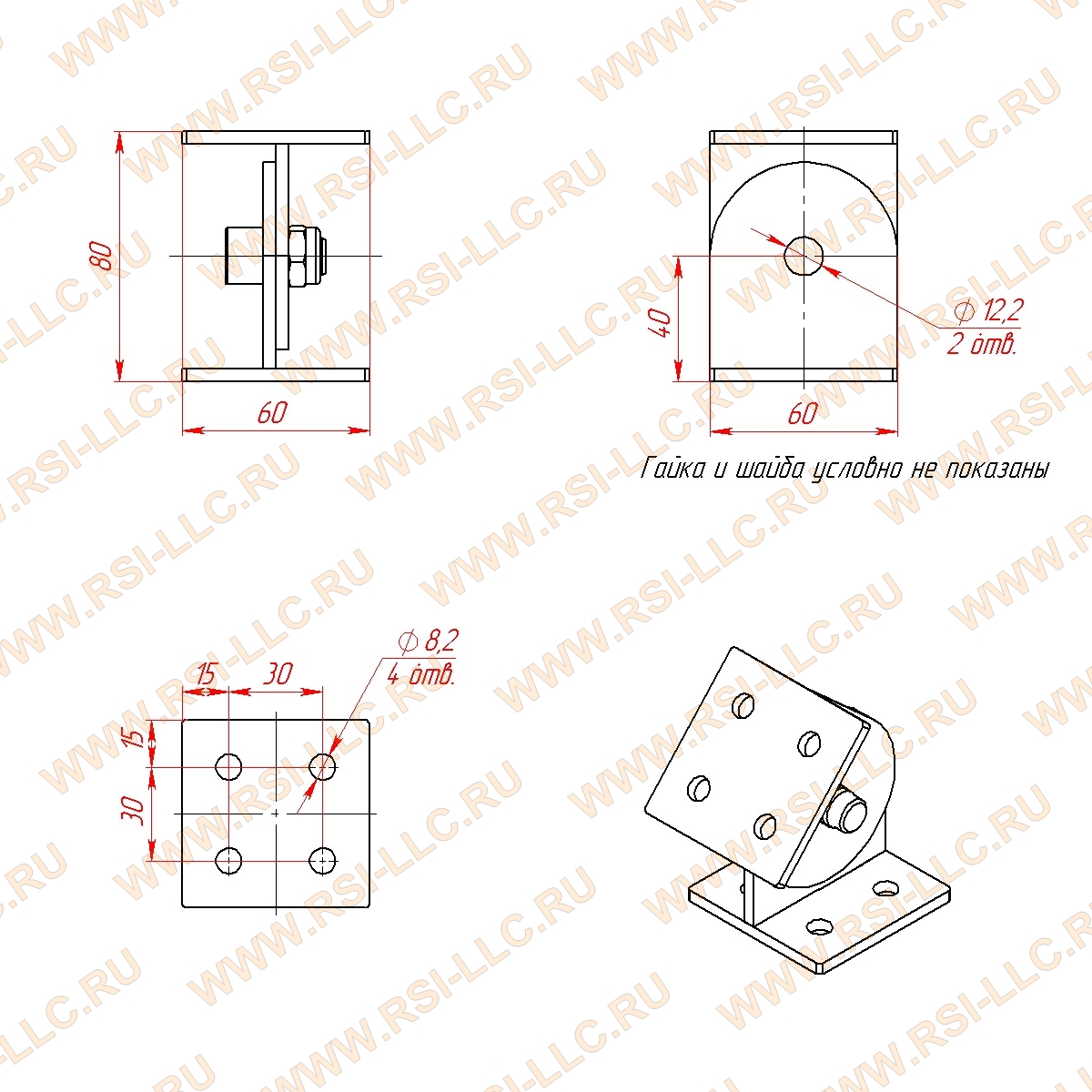

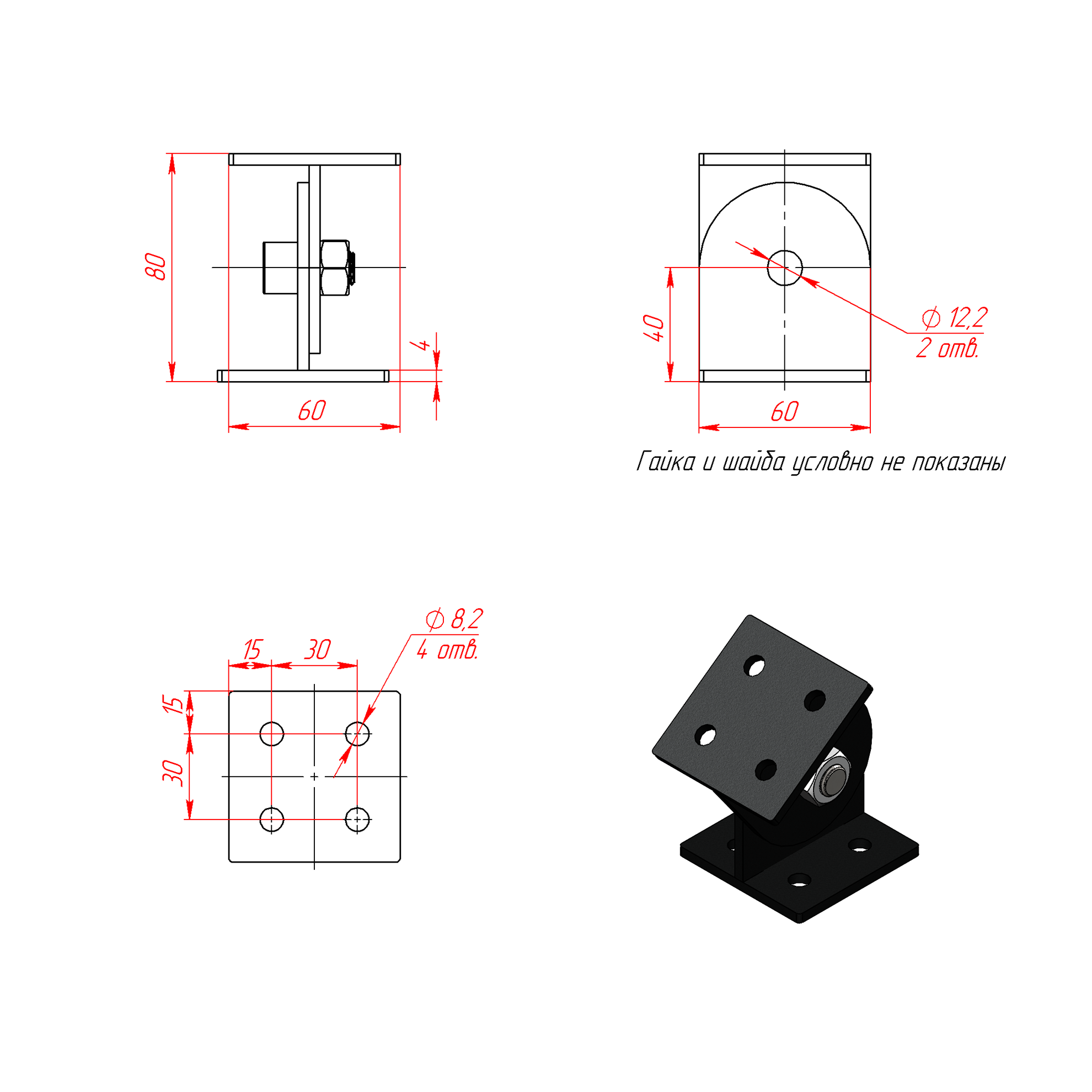

Чертёж шарнирного соединителя 60х60 мм

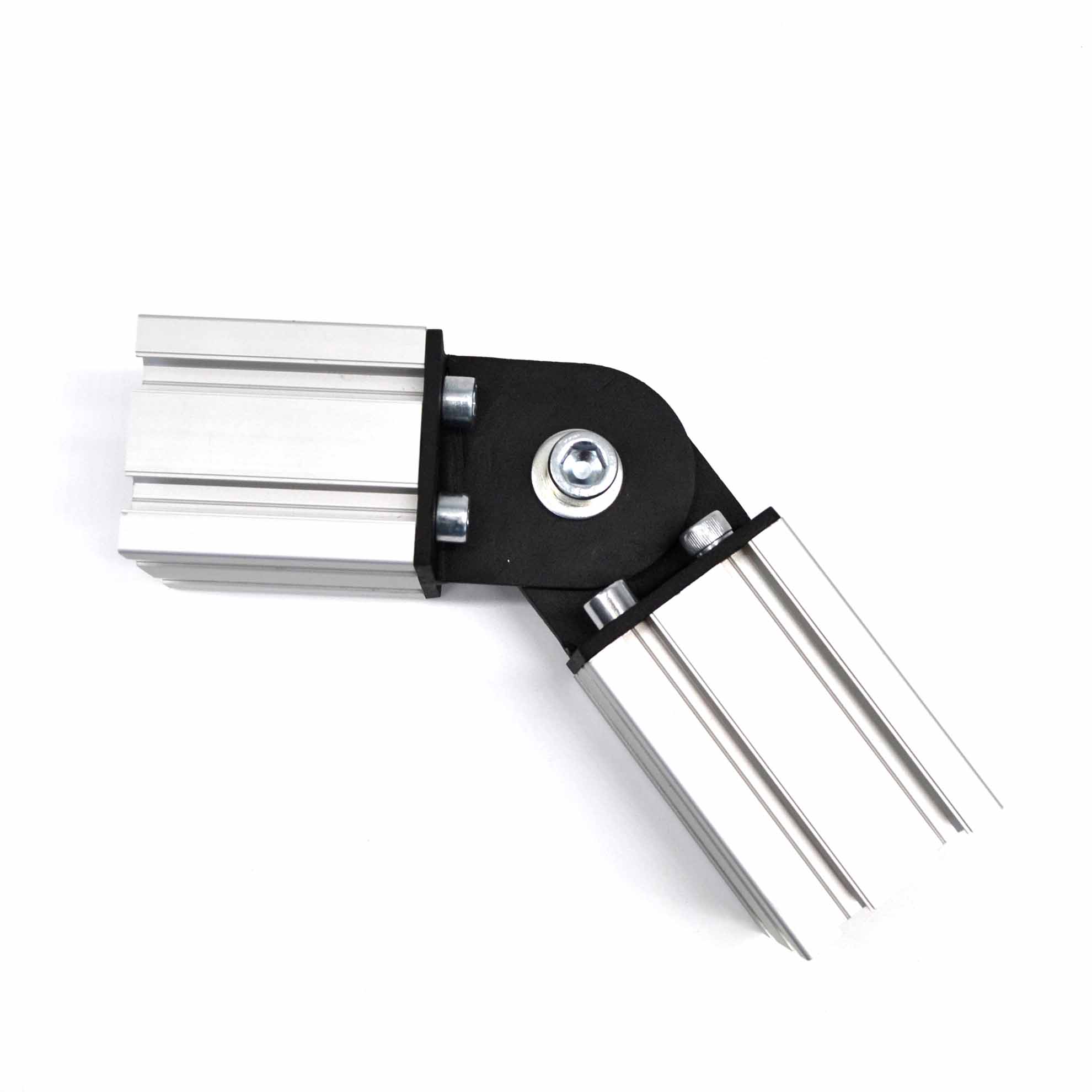

Соединение торец-торец профилей 60х60, вид сбоку

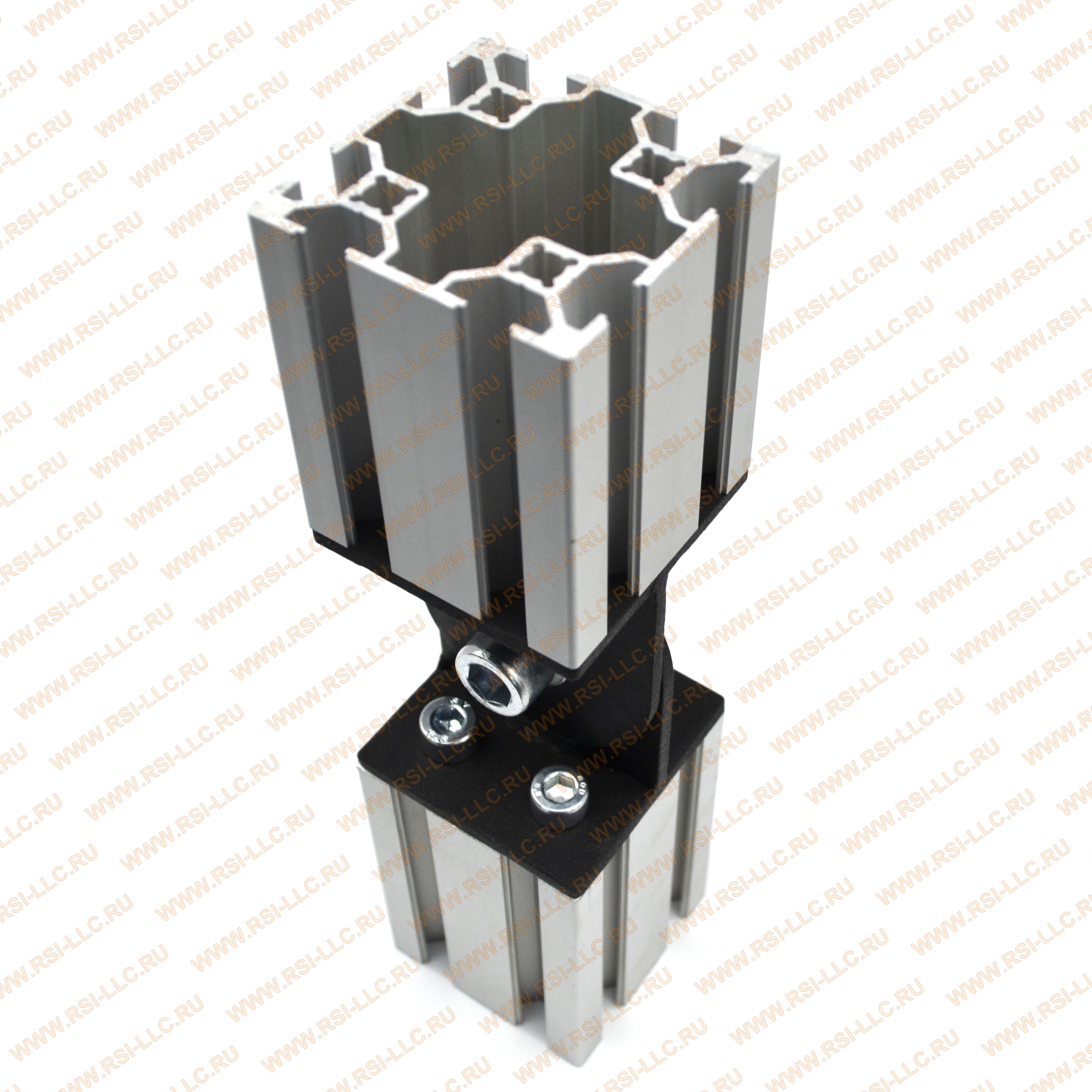

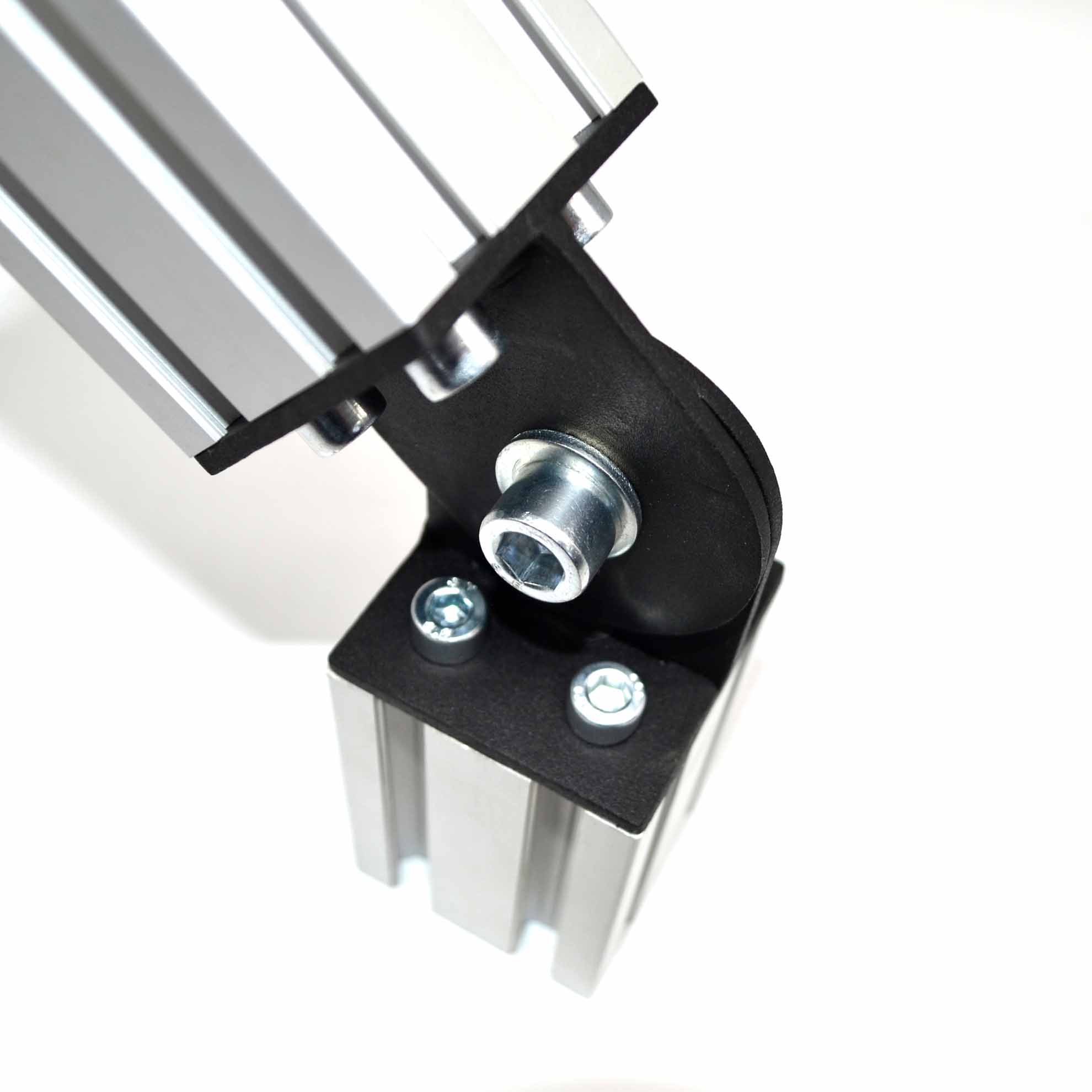

Соединение торец-торец профилей 60х60 мм, вид под углом

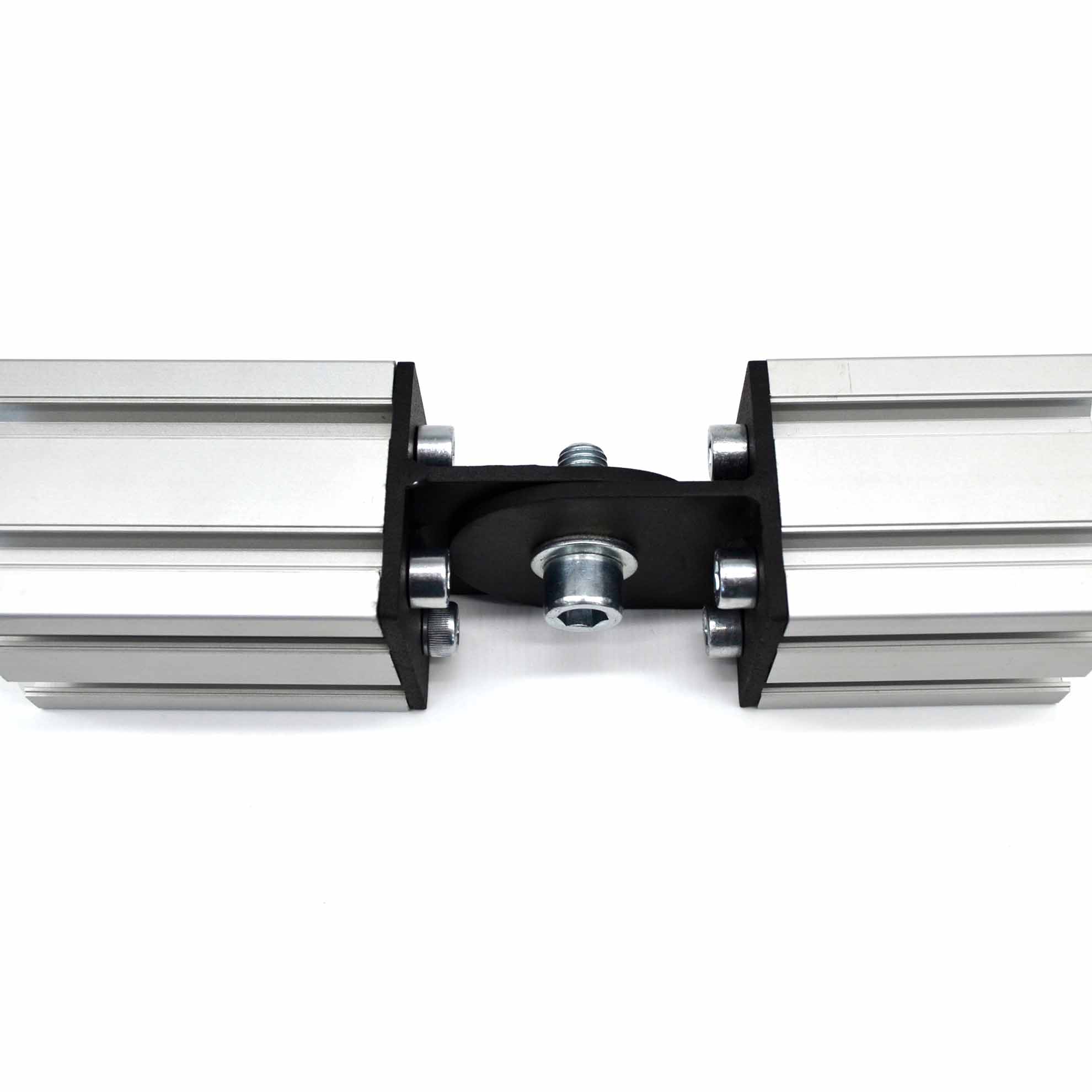

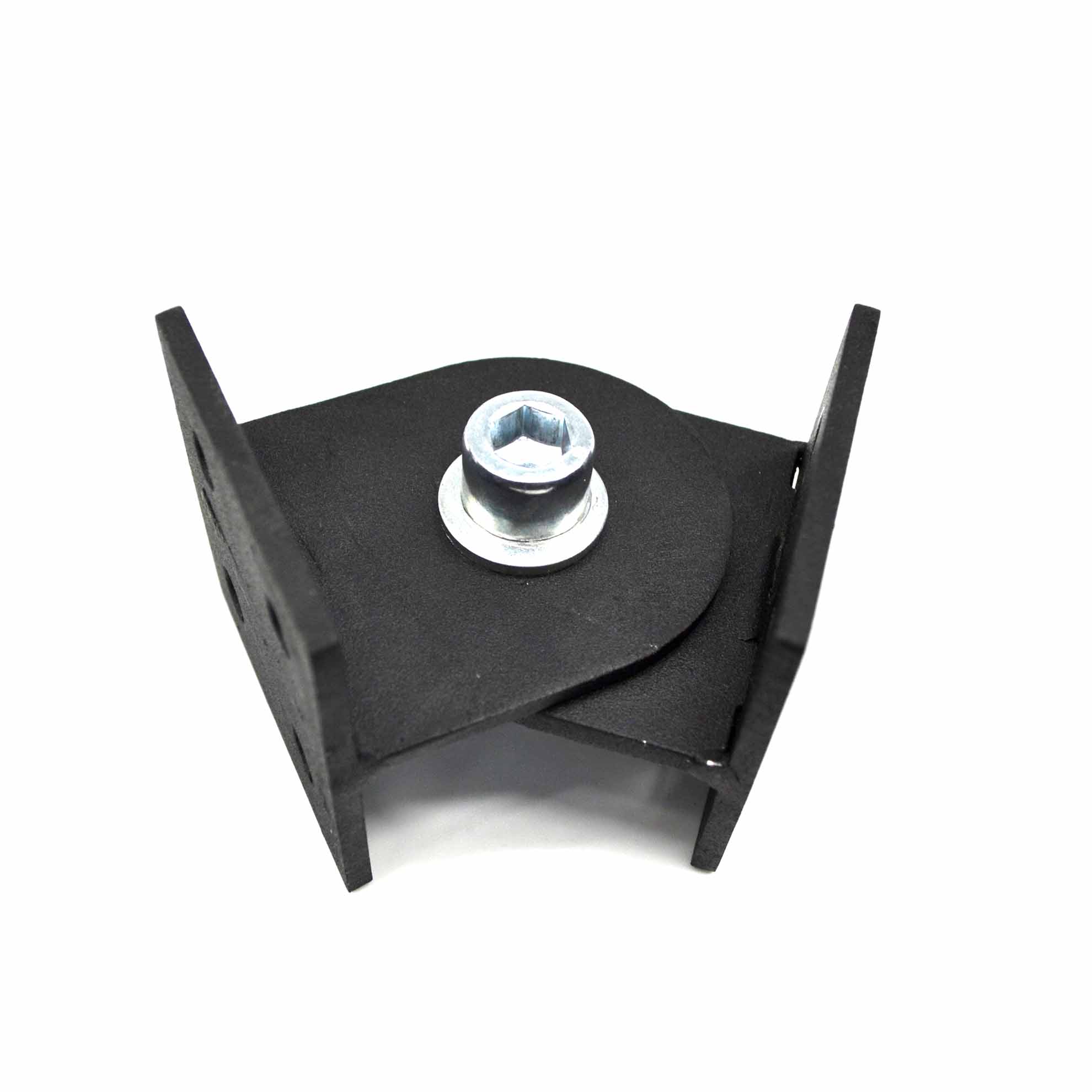

Соединение торец-торец профилей 60х60, вид сверху

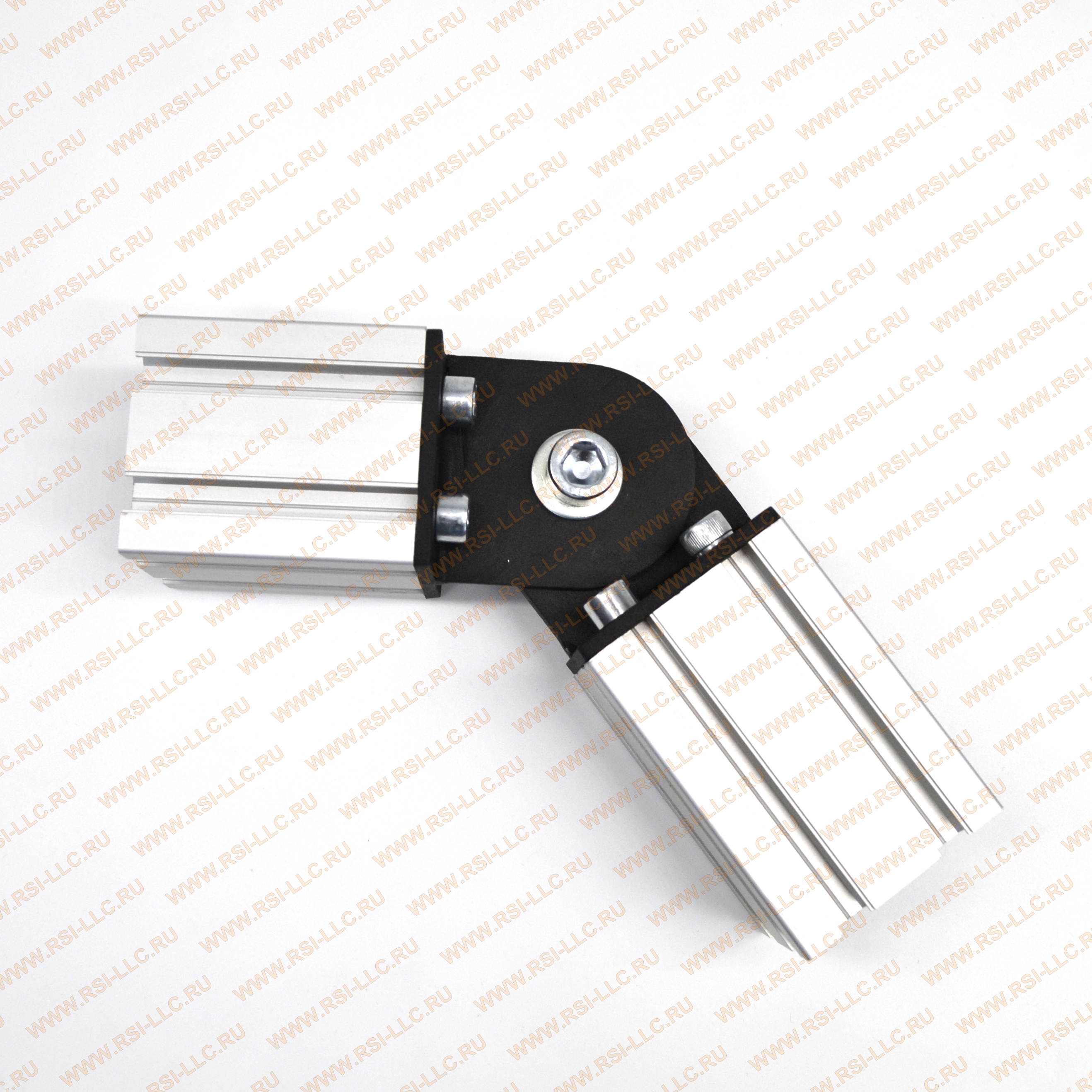

Пример использования шарнира 60х60

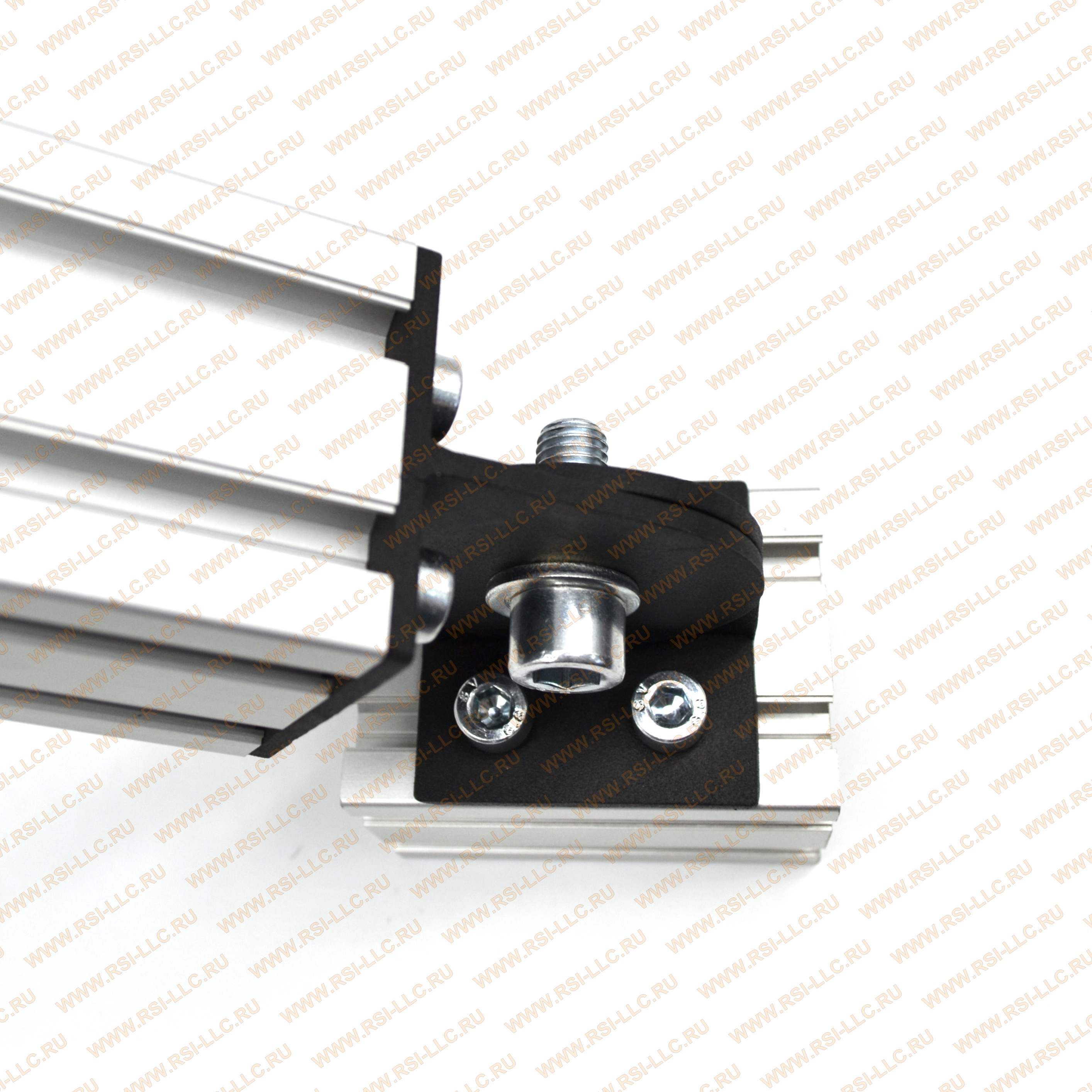

Соединение торец-паз профилей 60х60 мм, вид сверху

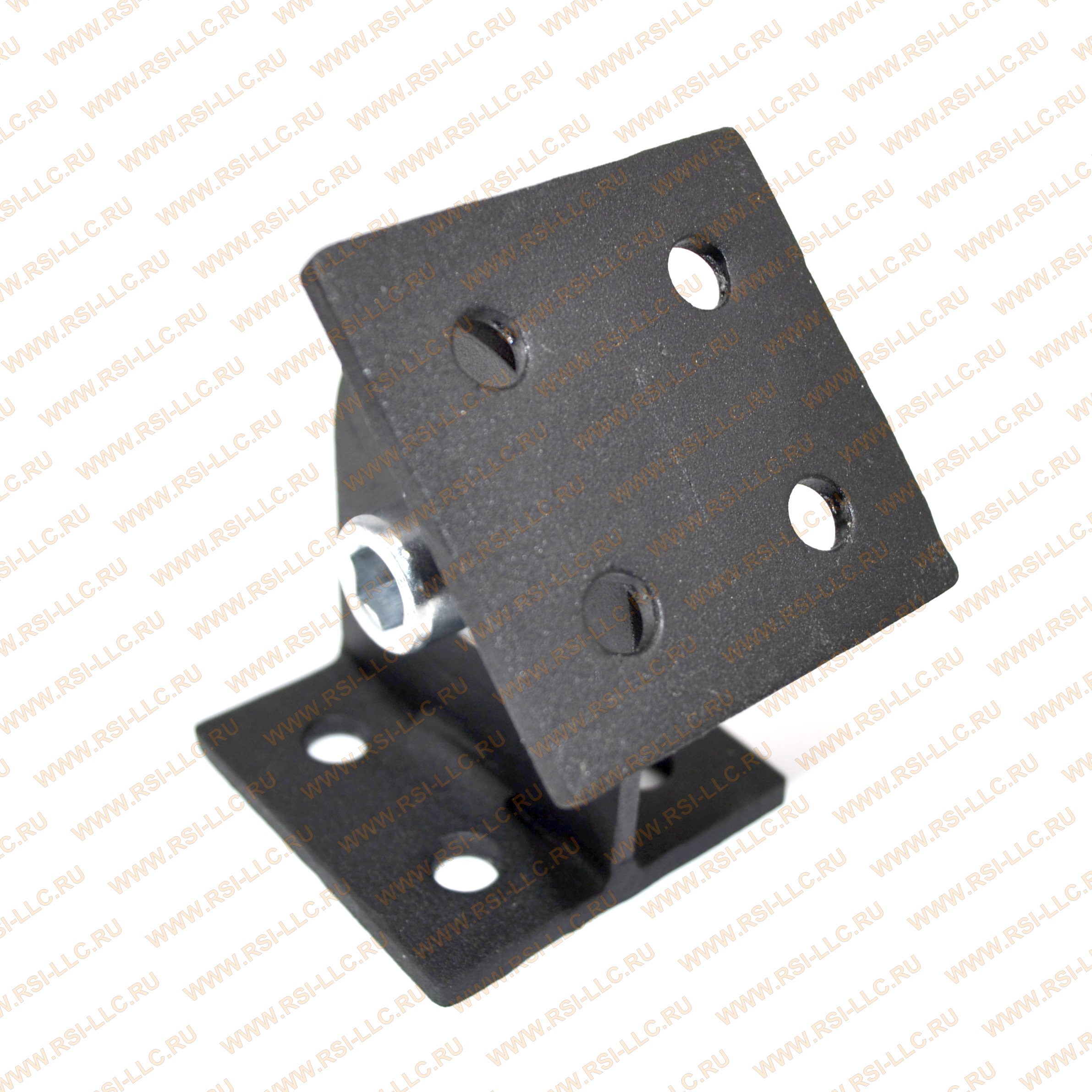

Стальной шарнир к профилям 60х60 с пазом 8 мм
Соединитель шарнирный 60х60 мм, сталь
867.00 руб. от 1 шт
от 6 шт 832.32 ₽ −4%
от 30 шт 814.98 ₽ −6%
от 60 шт 797.64 ₽ −8%
от 90 шт 780.30 ₽ −10%
от 120 шт 762.96 ₽ −12%
от 180 шт 736.95 ₽ −15%
Наличие 6060180 | Шарнир стальной к профилям 60х60 мм с пазом 8 мм
На складе 100 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 173 ₽/шт.
RAL 3020 Матовый · +173 ₽
Добавить
RAL 2004 Матовый · +173 ₽
Добавить
RAL 1021 Матовый · +173 ₽
Добавить
RAL 6018 Матовый · +173 ₽
Добавить
RAL 6005 Матовый · +173 ₽
Добавить
RAL 5015 Матовый · +173 ₽
Добавить
RAL 5005 Матовый · +173 ₽
Добавить
RAL 7035 Матовый · +173 ₽
Добавить
RAL 7024 Матовый · +173 ₽
Добавить
RAL 9003 Матовый · +173 ₽
Добавить
От 100 шт. — покраска в любой цвет бесплатно.

Файлы для скачивания

3D-модель · STEP
STEPСкачать
6060180 | Шарнир стальной к профилям 60х60 мм с пазом 8 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
6060180 | Шарнир стальной к профилям 60х60 мм с пазом 8 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
6060180 | Шарнир стальной к профилям 60х60 мм с пазом 8 мм (Чертеж).PDF

Описание

Обеспечивает жесткое или подвижное регулируемое соединение станочный профилей 60х60 мм. с пазом 8 мм. под любым углом в пределах 180° Материал - сталь толщиной 4 мм.

Варианты установки соединителя:
  1. Торец к торцу.
  2. Паз к торцу.
  3. Паз к пазу.

Характеристики

Артикул:
 6060180
Страна производства:
 Россия
Серия профилей:
 с пазом 8 мм, серия 30
Материал:
 Сталь
Покрытие:
 Порошковое полимерное покрытие
Вес, кг:
 0,430
Цвет:
 Черный муар

Комплекты сопутствующих крепежных элементов для арт. 6060180

Для соединения «Торец-Торец»
Винт М8х20 ISO7380 (полусфера) кл. пр. 10.9×4
Винт М8х20 ISO7380 (полусфера) кл. пр. 10.9
50,40 ₽/компл. в наличии
Для соединения «Торец-Паз»
Винт М8х20 ISO7380 (полусфера) кл. пр. 10.9×2Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×25050 | Сухарь пазовый c прижимным шариком, паз 8, серия 30, М8×2
Винт М8х20 ISO7380 (полусфера) кл. пр. 10.9Винт М8х16 ISO7380 (полусфера) кл. пр. 10.95050 | Сухарь пазовый c прижимным шариком, паз 8, серия 30, М8
108,00 ₽/компл. в наличии
Винт М8х20 ISO7380 (полусфера) кл. пр. 10.9×2Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×25540 | Подпружиненный пазовый сухарь, М8, 8T-30×2
Винт М8х20 ISO7380 (полусфера) кл. пр. 10.9Винт М8х16 ISO7380 (полусфера) кл. пр. 10.95540 | Подпружиненный пазовый сухарь, М8, 8T-30
116,80 ₽/компл. в наличии
Винт М8х20 ISO7380 (полусфера) кл. пр. 10.9×2Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×22A12.A41A.01 | Сухарь пазовый c фиксатором, паз 8, серия 30, М8×2
Винт М8х20 ISO7380 (полусфера) кл. пр. 10.9Винт М8х16 ISO7380 (полусфера) кл. пр. 10.92A12.A41A.01 | Сухарь пазовый c фиксатором, паз 8, серия 30, М8
125,00 ₽/компл. в наличии
Для соединения «Паз-Паз»
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×45050 | Сухарь пазовый c прижимным шариком, паз 8, серия 30, М8×4
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.95050 | Сухарь пазовый c прижимным шариком, паз 8, серия 30, М8
165,60 ₽/компл. в наличии
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×45540 | Подпружиненный пазовый сухарь, М8, 8T-30×4
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.95540 | Подпружиненный пазовый сухарь, М8, 8T-30
183,20 ₽/компл. в наличии
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×42A12.A41A.01 | Сухарь пазовый c фиксатором, паз 8, серия 30, М8×4
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.92A12.A41A.01 | Сухарь пазовый c фиксатором, паз 8, серия 30, М8
199,60 ₽/компл. в наличии

Возможные замены или аналоги для арт. 6060180:

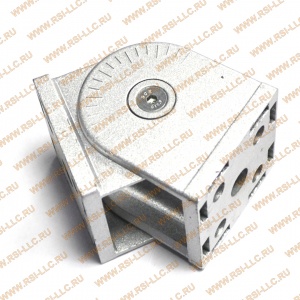

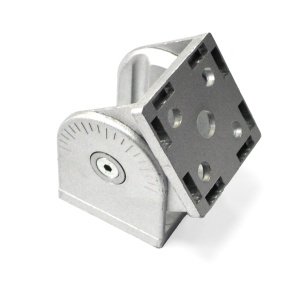

2119 | Шарнирный соединитель для профилей 60х60 мм
2119 | Шарнирный соединитель для профилей 60х60 мм
2835.00 руб./шт.
в наличии ≈ 100 шт.
