Описание

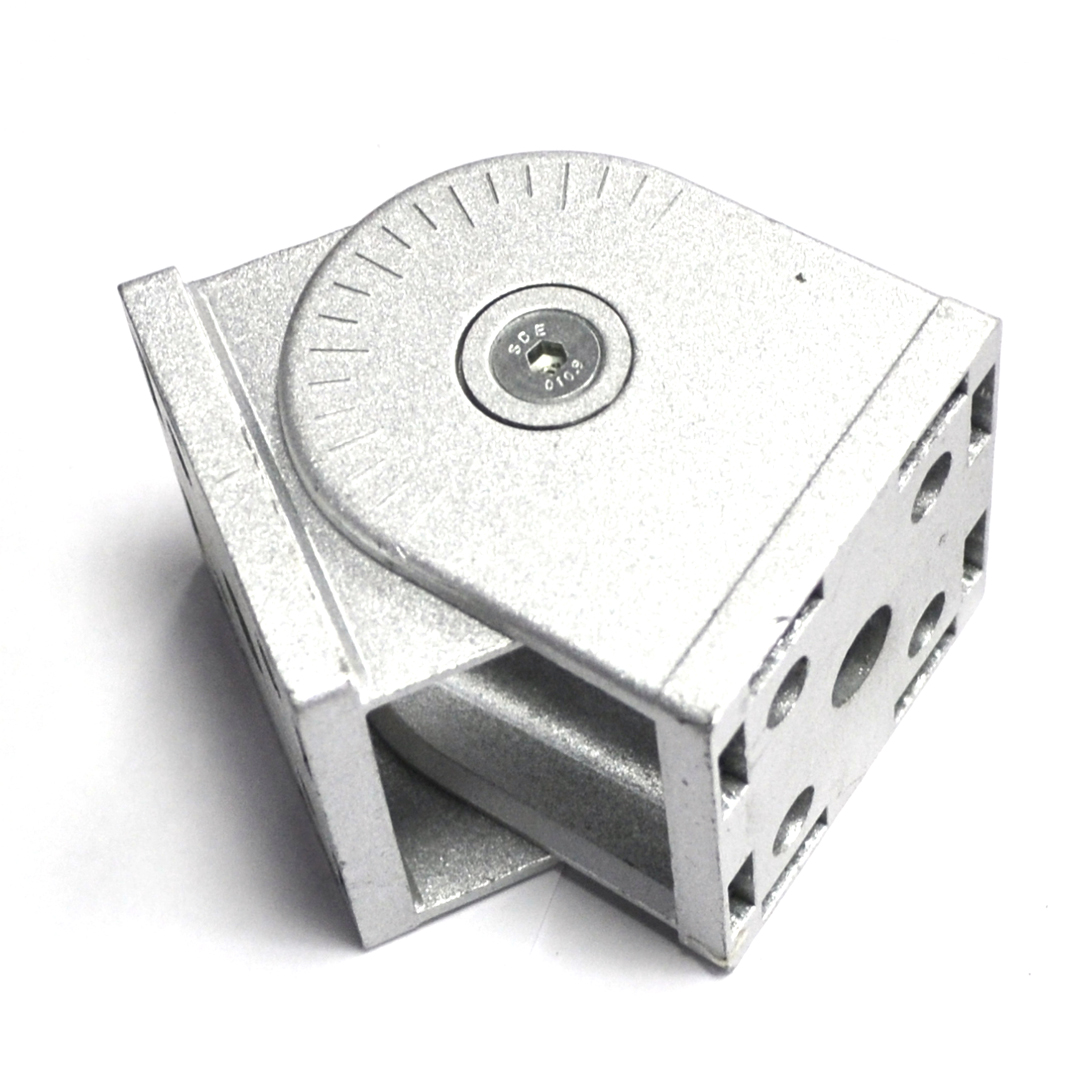

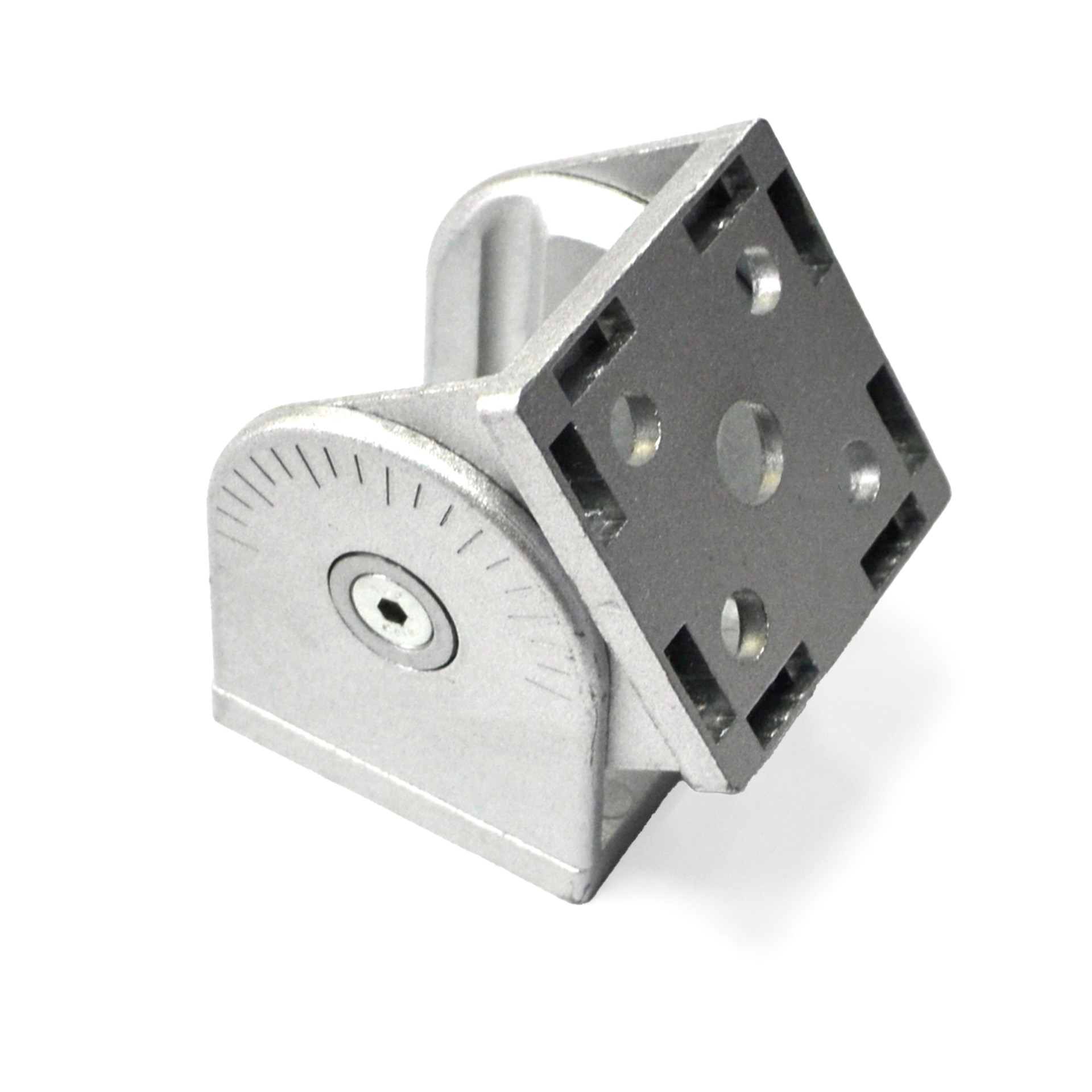

Шарнирные соединения артикул 2119 предназначены для жесткого или подвижного соединения профилей 60х60 под любым углом в пределах 180°
Изготовлены из алюминия методом точного литья.
Соединитель можно устанавливать:
1. Торец к торцу.
2. Паз к торцу.
3. Паз к пазу.
Загрузить:

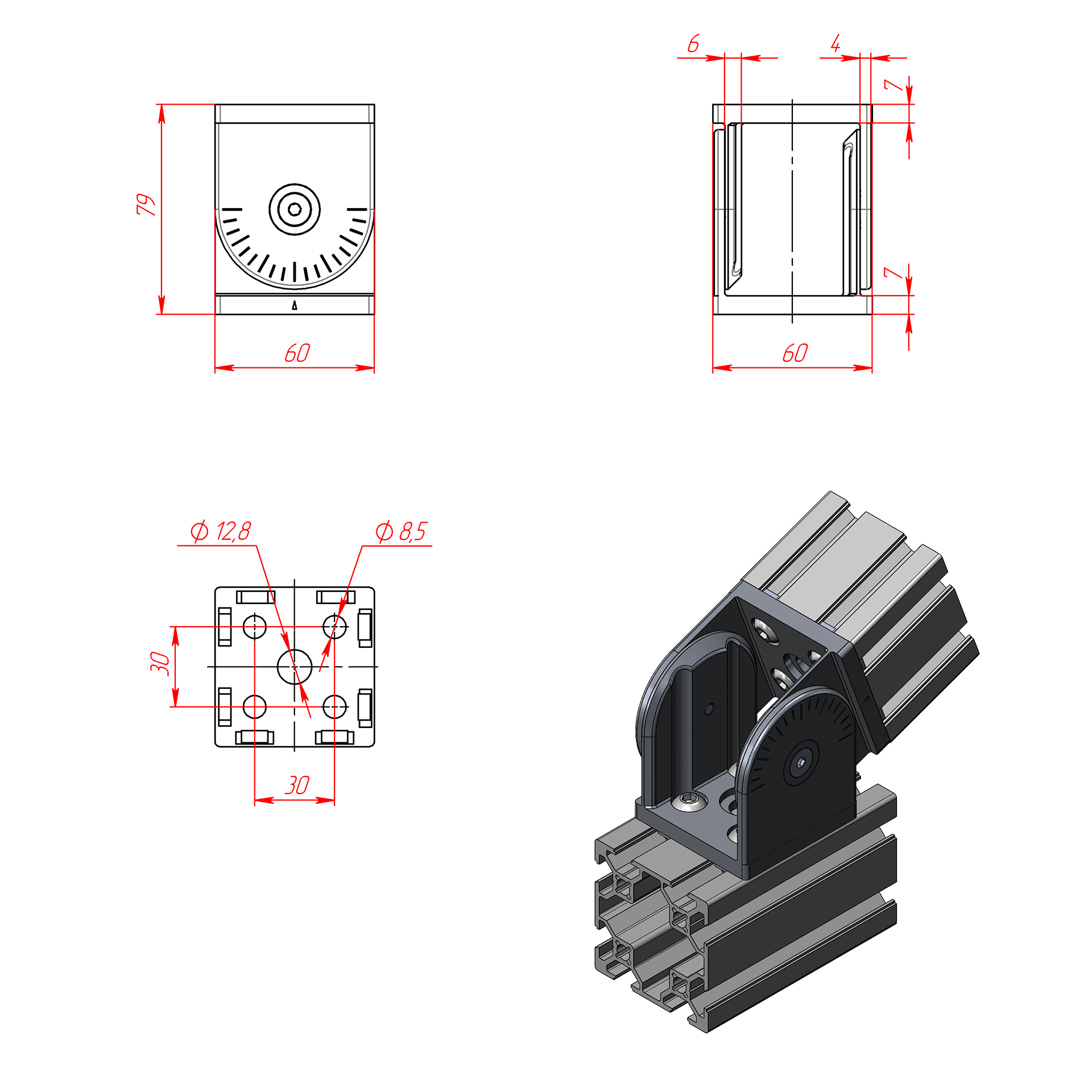

- 3D модель (
2119.STEP)
Не забудьте купить комплект крепежа к шарнирному соединителю 60х60 арт. 2119
К профилям 60х60 с 2 пазами 8 мм соединение торец-торец
1. Винт М8х25 ISO7380 - 8 шт.
К профилям 60х60 с 2 пазами 8 мм соединение торец-паз
1. Винт М8х25 ISO7380 - 4 шт.
2. Сухарь М8 паз 8 серия 30 арт. 5068 - 4 шт.
3. Винт М8х12 ISO7380 - 4 шт.
К профилям 60х60 с 2 пазами 8 мм соединение паз-паз
1. Сухарь М8 паз 8 серия 30 арт. 5068 - 8 шт.
2. Винт М8х12 ISO7380 - 8 шт.
К профилям 60х60 с 1 пазам 10 мм соединение торец-торец
1. Винт М12х30 ISO7380 - 2 шт.
Характеристики
|
|
2119 |
|
|
60х60, 60х120 |
|
|
Алюминий литой под давлением |
|
|
Порошковое полимерное покрытие |
|
|
Первичное |
|
|
0.720 |
|
|
Серый металлик (серебристый) |
