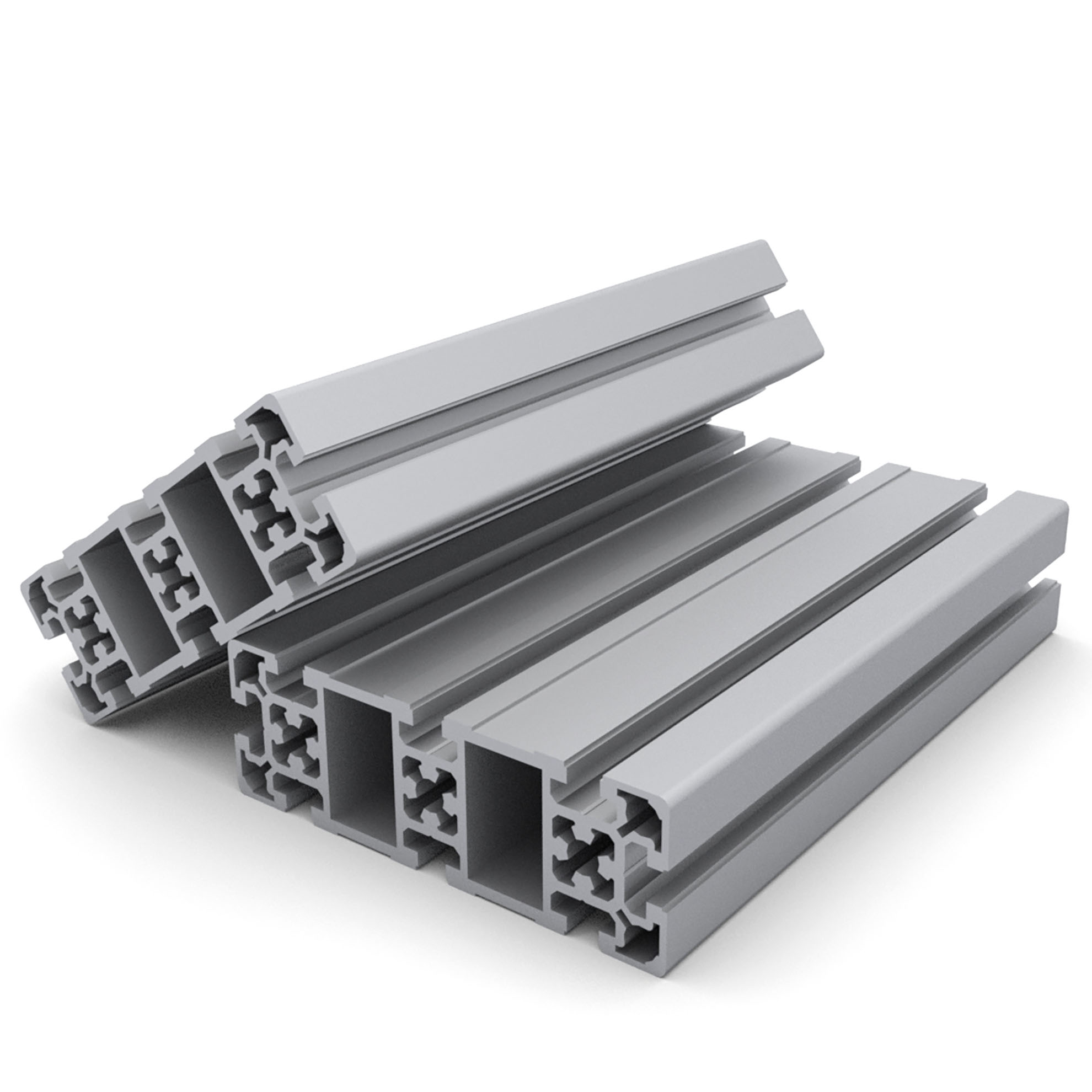

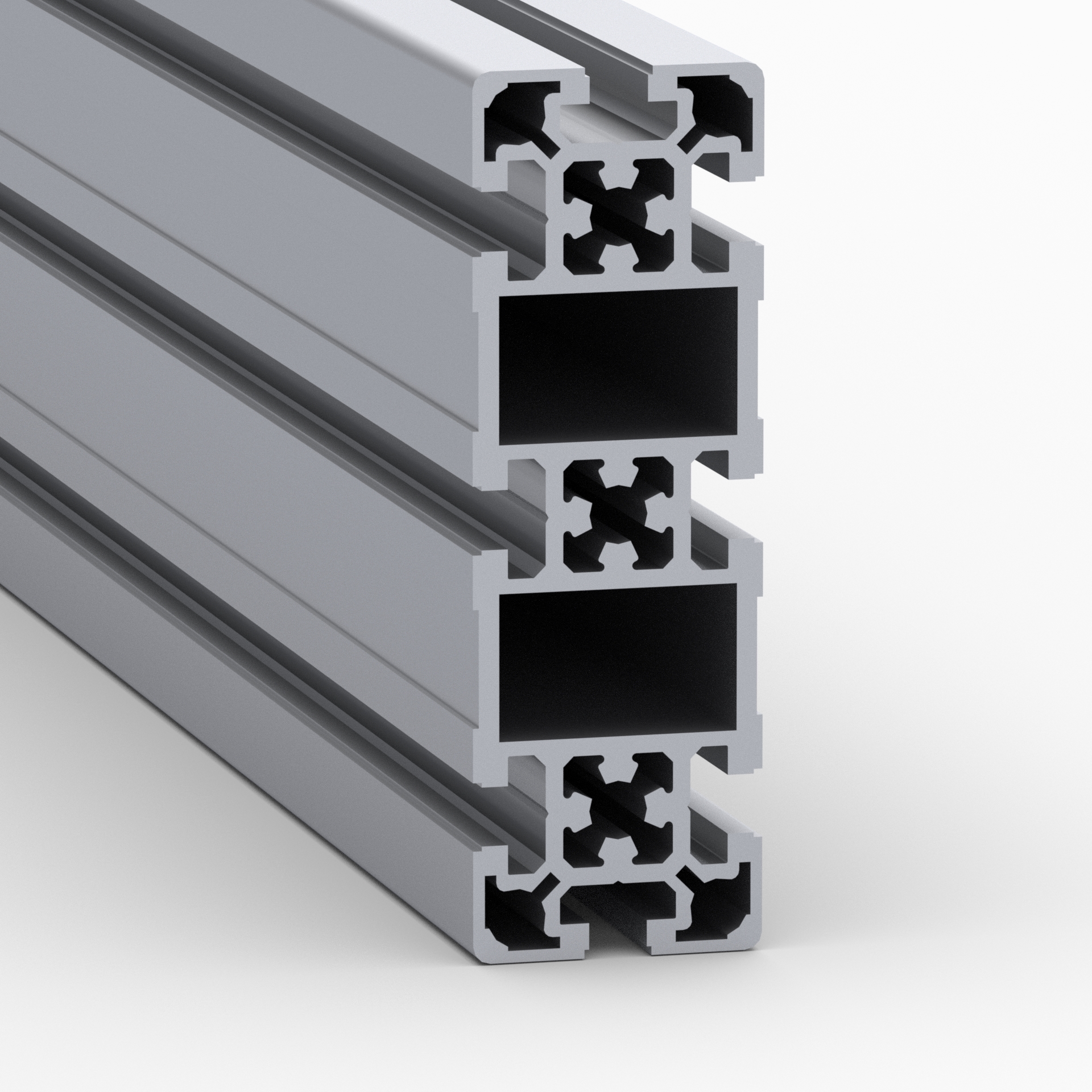

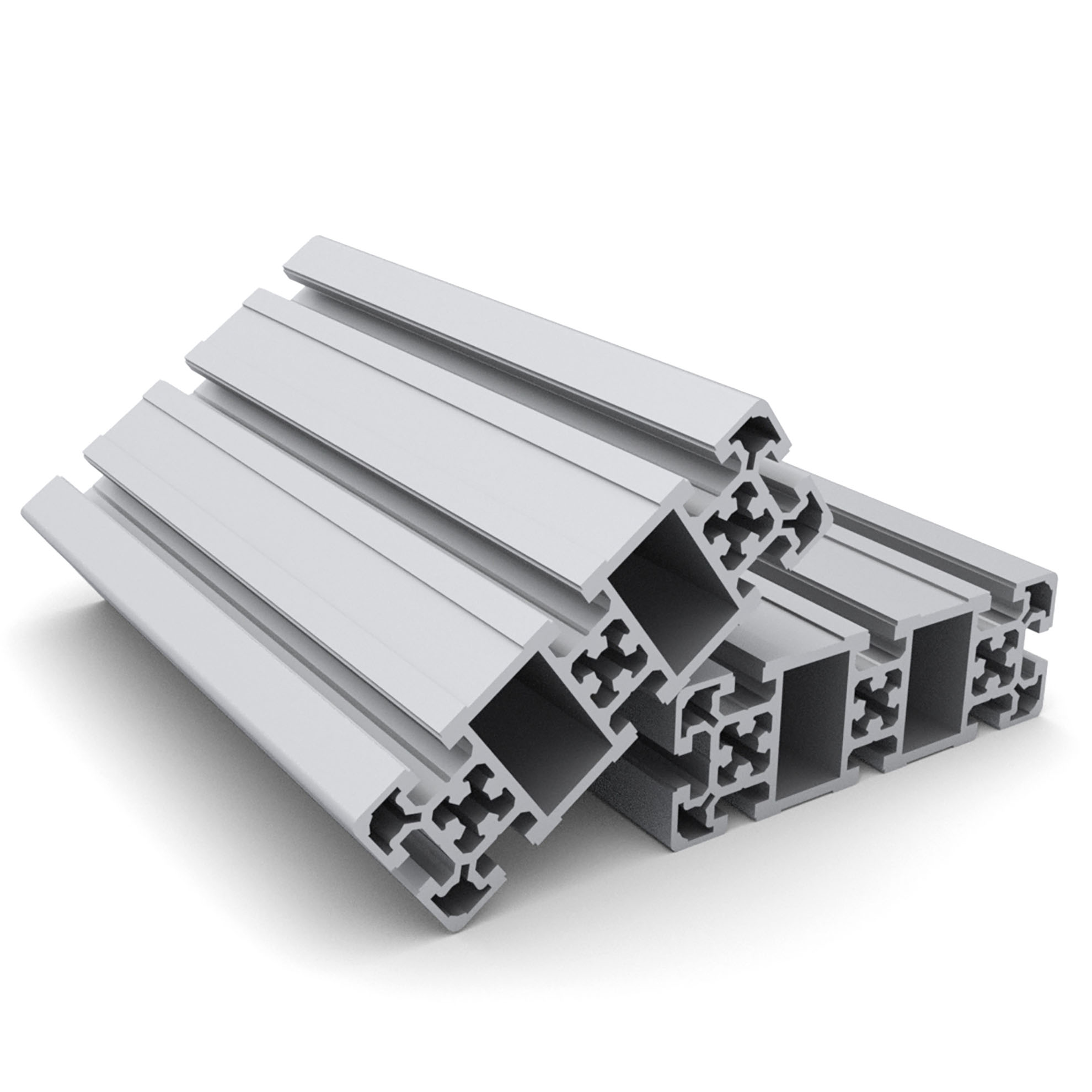

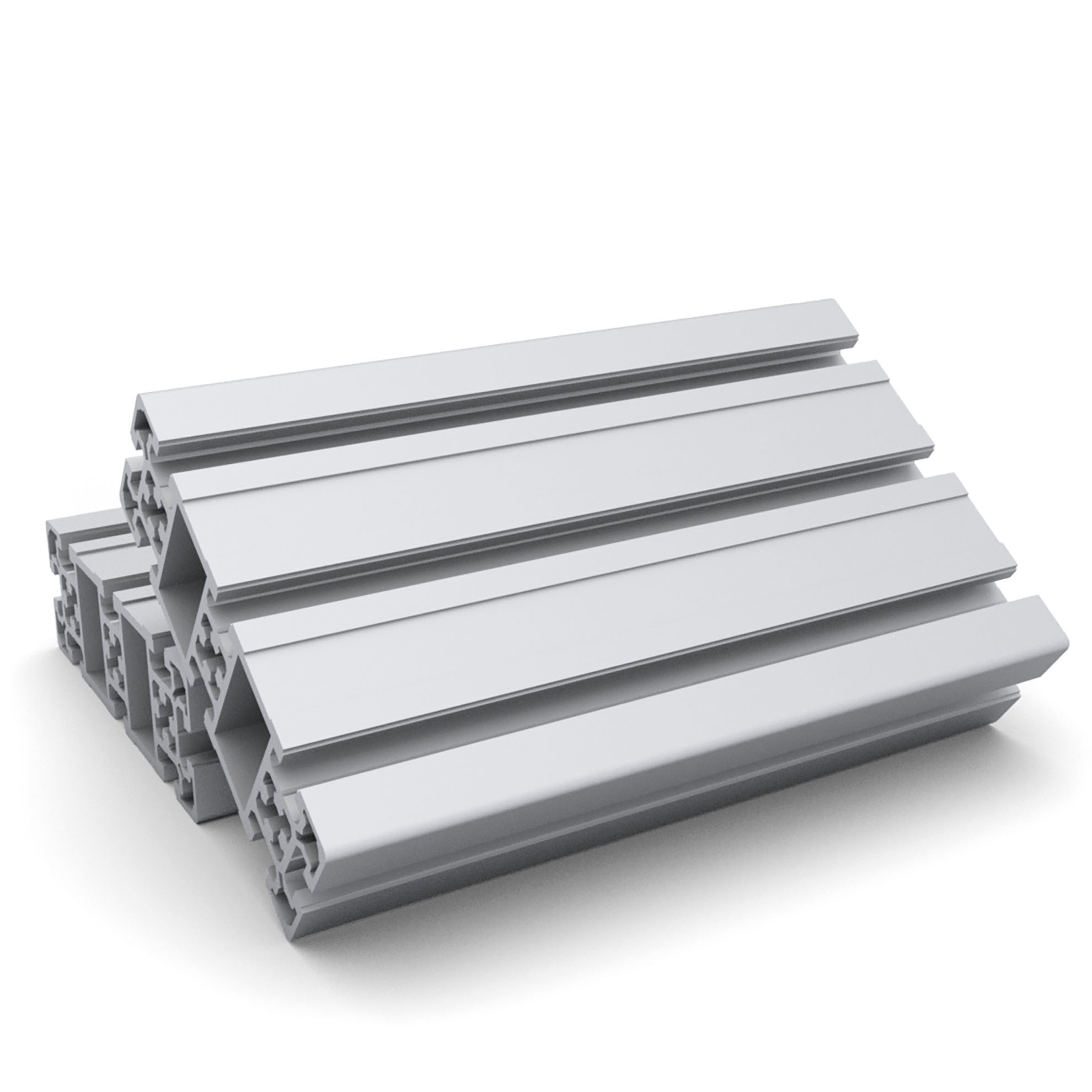

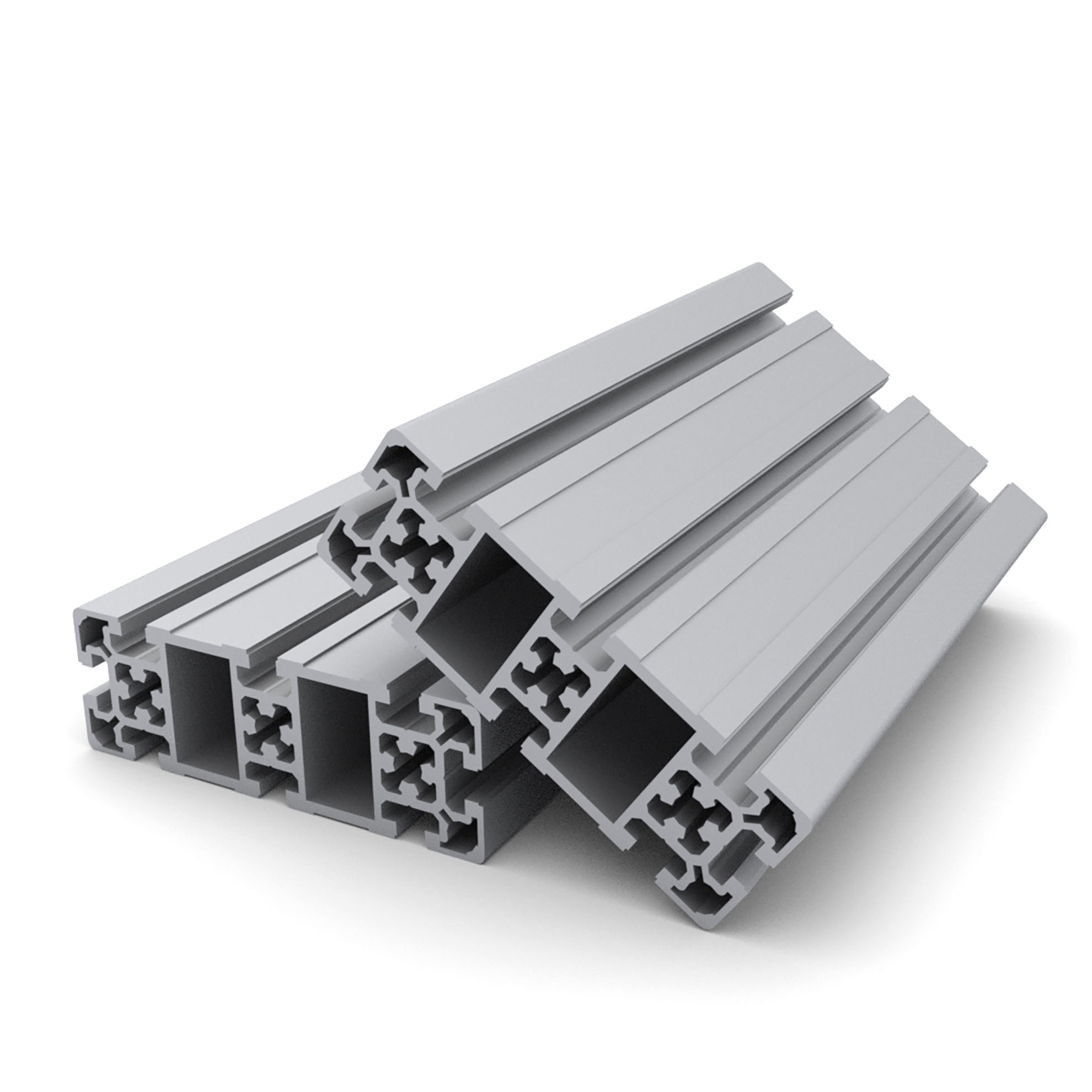

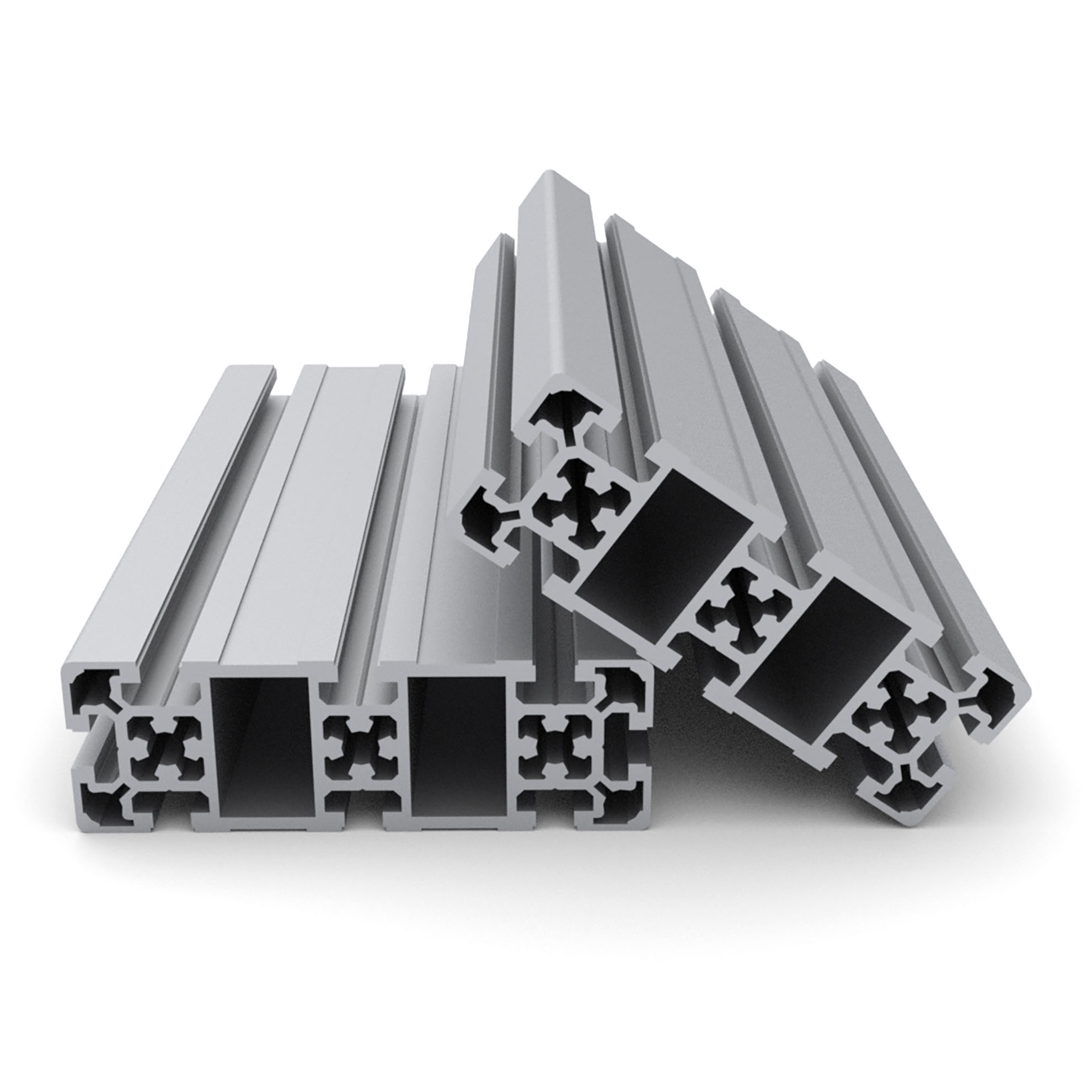

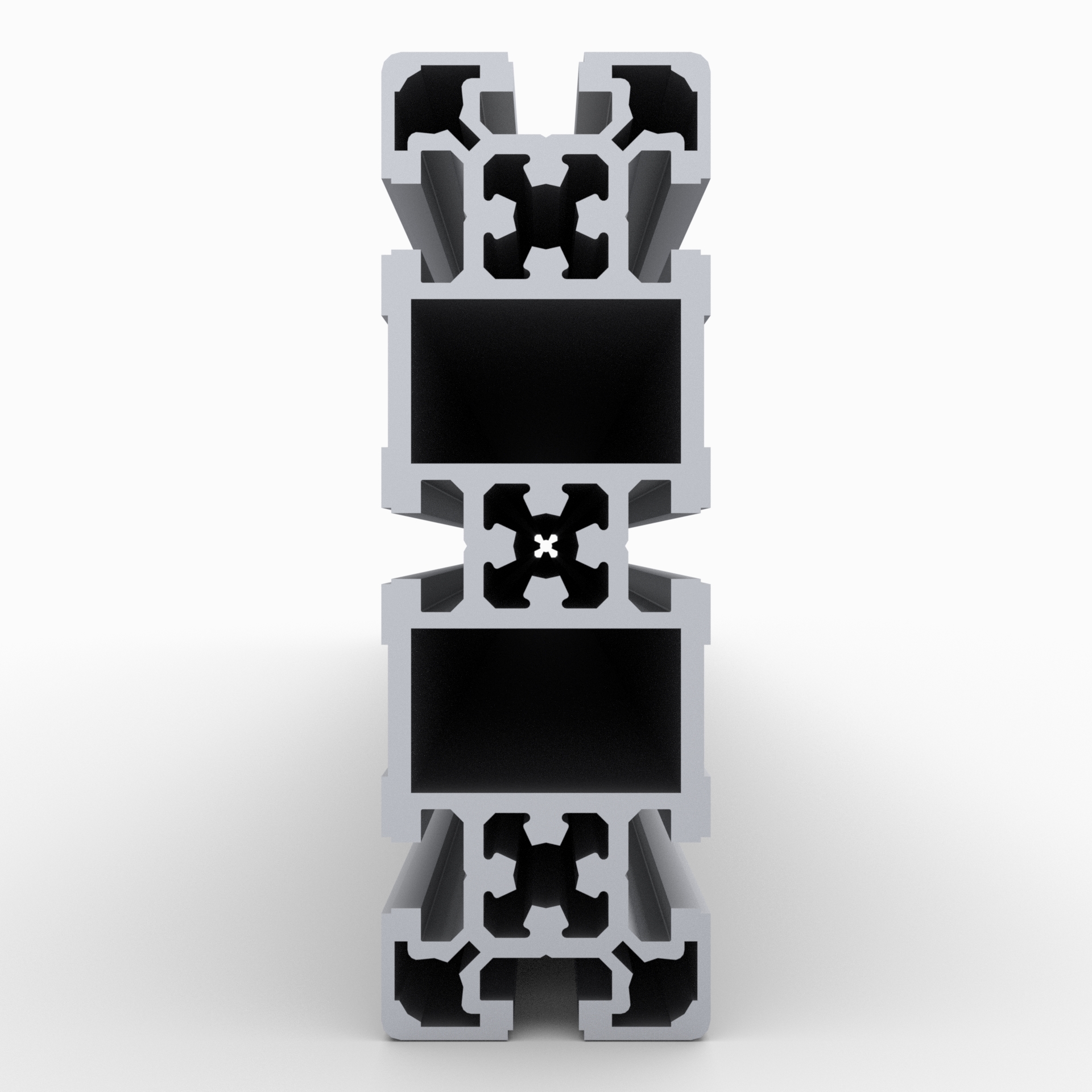

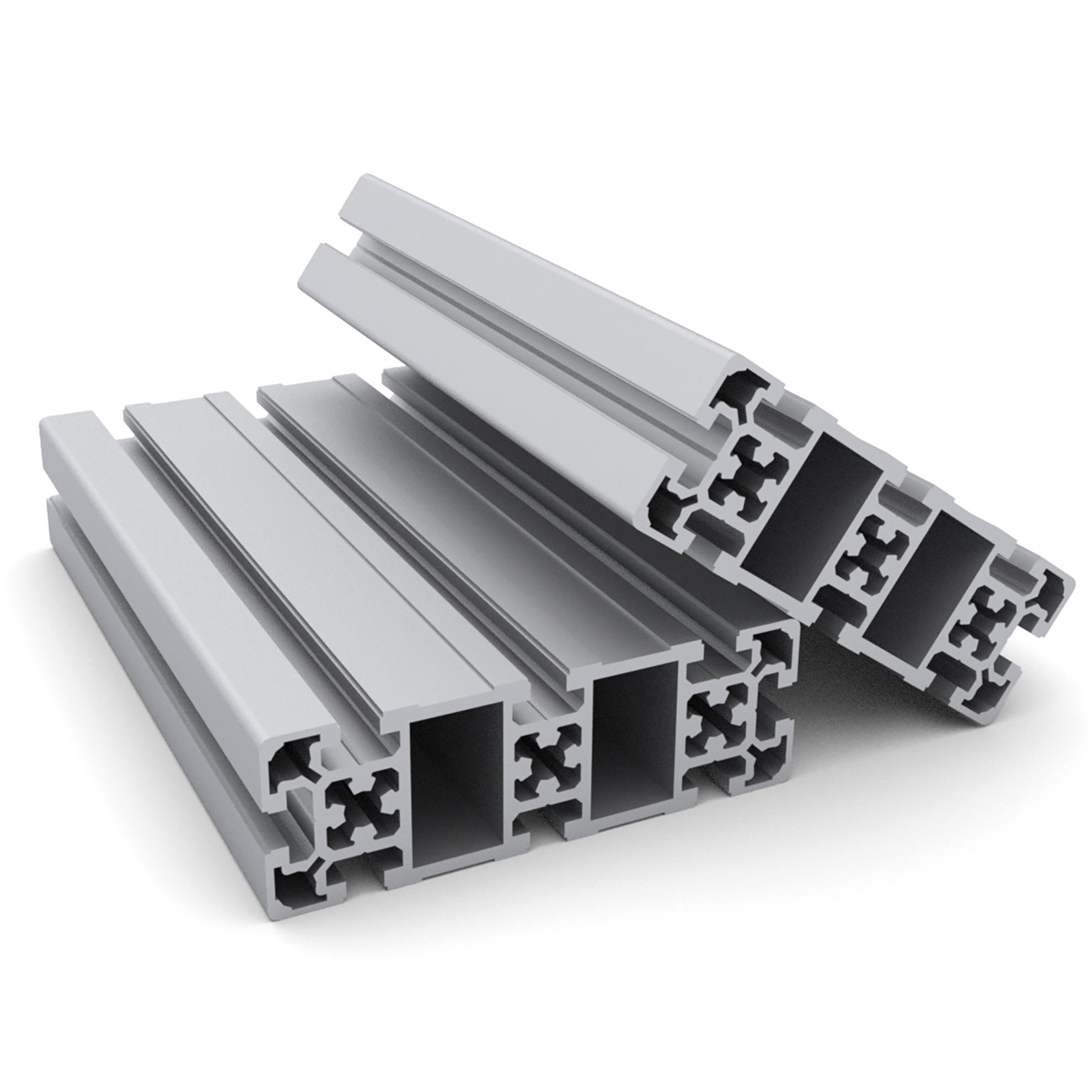

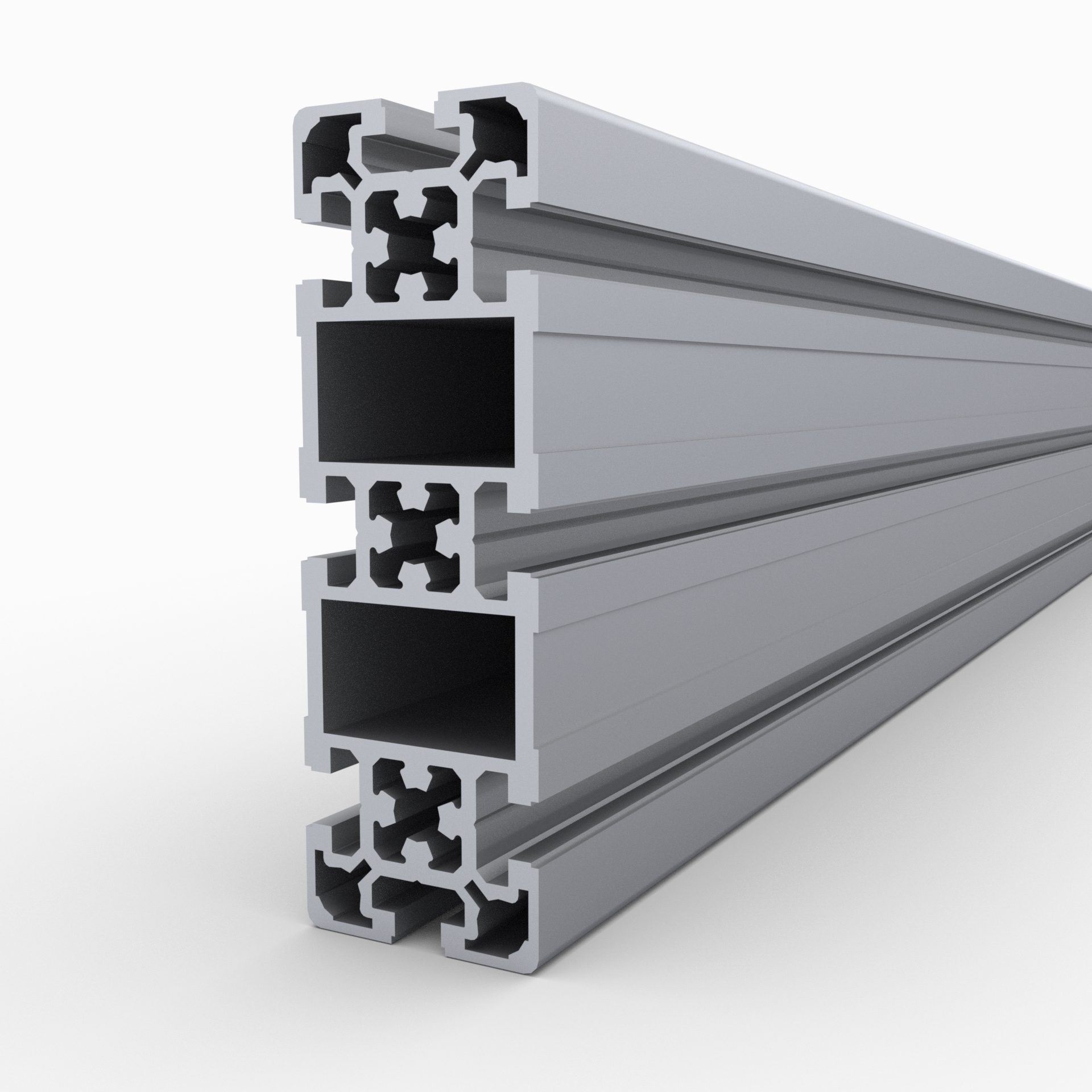

Станочный алюминиевый профиль 50х150 мм с пазом 10 мм
8 590.00 руб. от 1 м.
( -3 % )
8 332.30 РУБ.
от 3 м.
( -4 % )
8 246.40 РУБ.
от 5 м.
( -5 % )
8 160.50 РУБ.
от 10 м.
( -7 % )
7 988.70 РУБ.
от 15 м.
( -9 % )
7 816.90 РУБ.
от 30 м.
( -12 % )
7 559.20 РУБ.
от 80 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков


Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
+
шт.
2.
мм.
+
шт.
3.
мм.
+
шт.
4.
мм.
+
шт.
5.
мм.
+
шт.
Цена 1 реза ( для арт. OB-50150 ): 110 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 3005 мм
Максимальная длина заготовки: 6040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

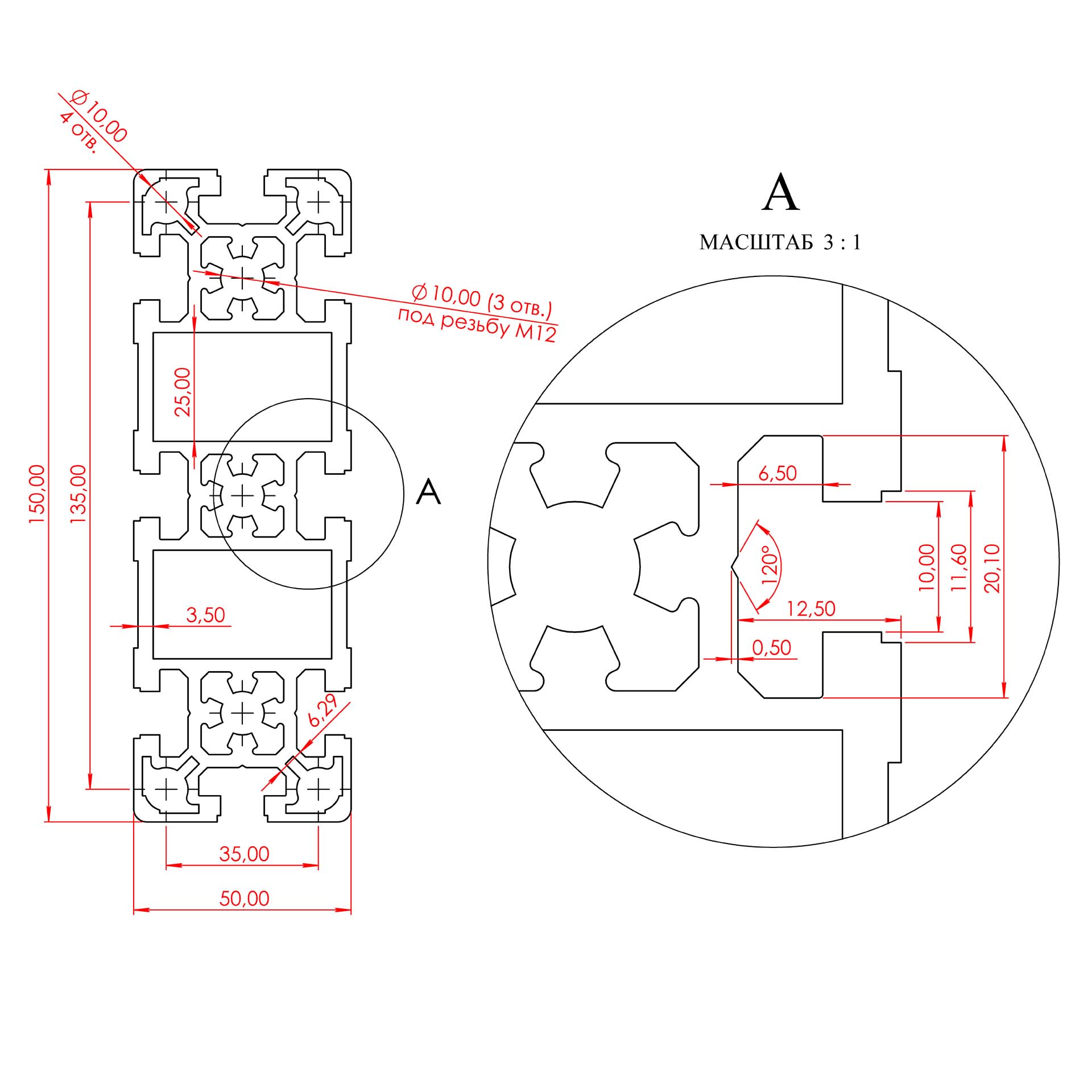

Файлы для скачивания | чертежи | 3D-Модели

1. OB-50150 | Профиль 50х150 мм. Паз 10 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-50150 | Профиль 50х150 мм. Паз 10 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание


Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
OB-50150
Длина профиля(макс), мм:
6040
Дробеструйная обработка:
Нет
Профили:
50х50, 50х100, 50х150
Ширина паза, мм:
10
Аналог Bosch Rexroth Group:
3842993196
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
7.1
Площадь сечения, см2:
26.3
Момент инерции, Ix(см4):
67.29
Момент инерции, Iy(см4):
552.89
Момент сопротивления, WX (см3):
26.9
Момент сопротивления, WY (см3):
73.71
Цвет:
Серебро
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-50150
