SGR15N | Направляющая 38 мм

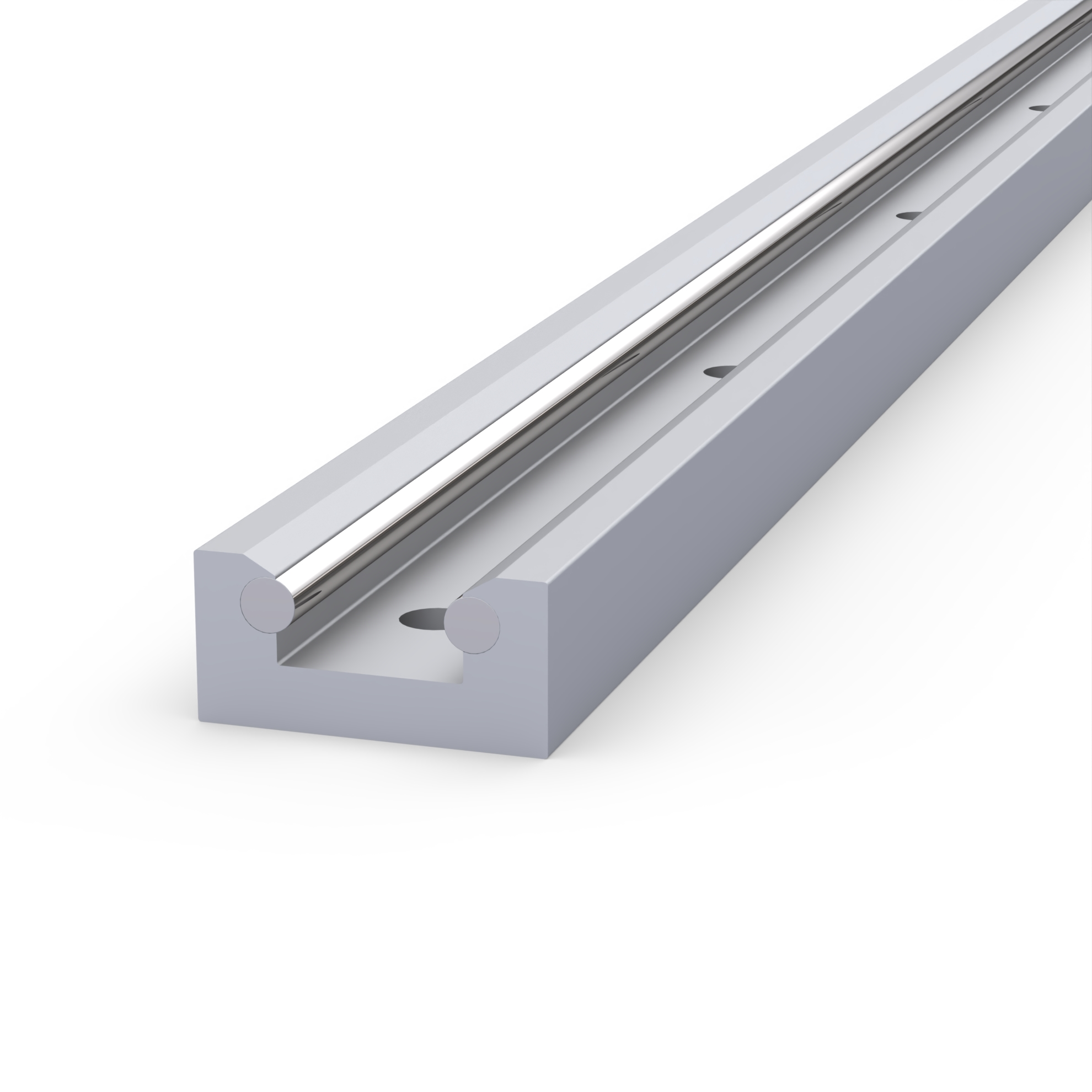

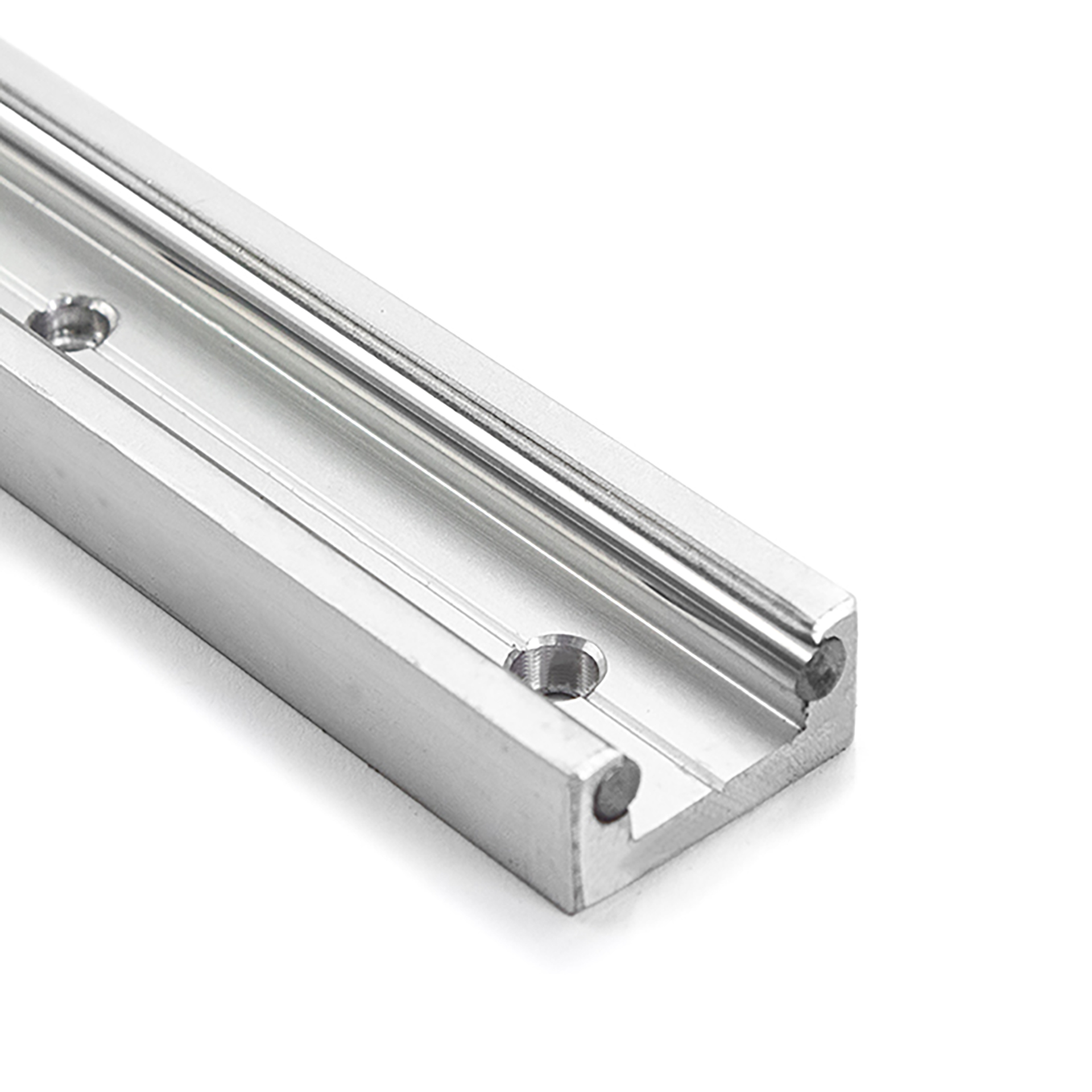

SGR15N направляющая 38 мм

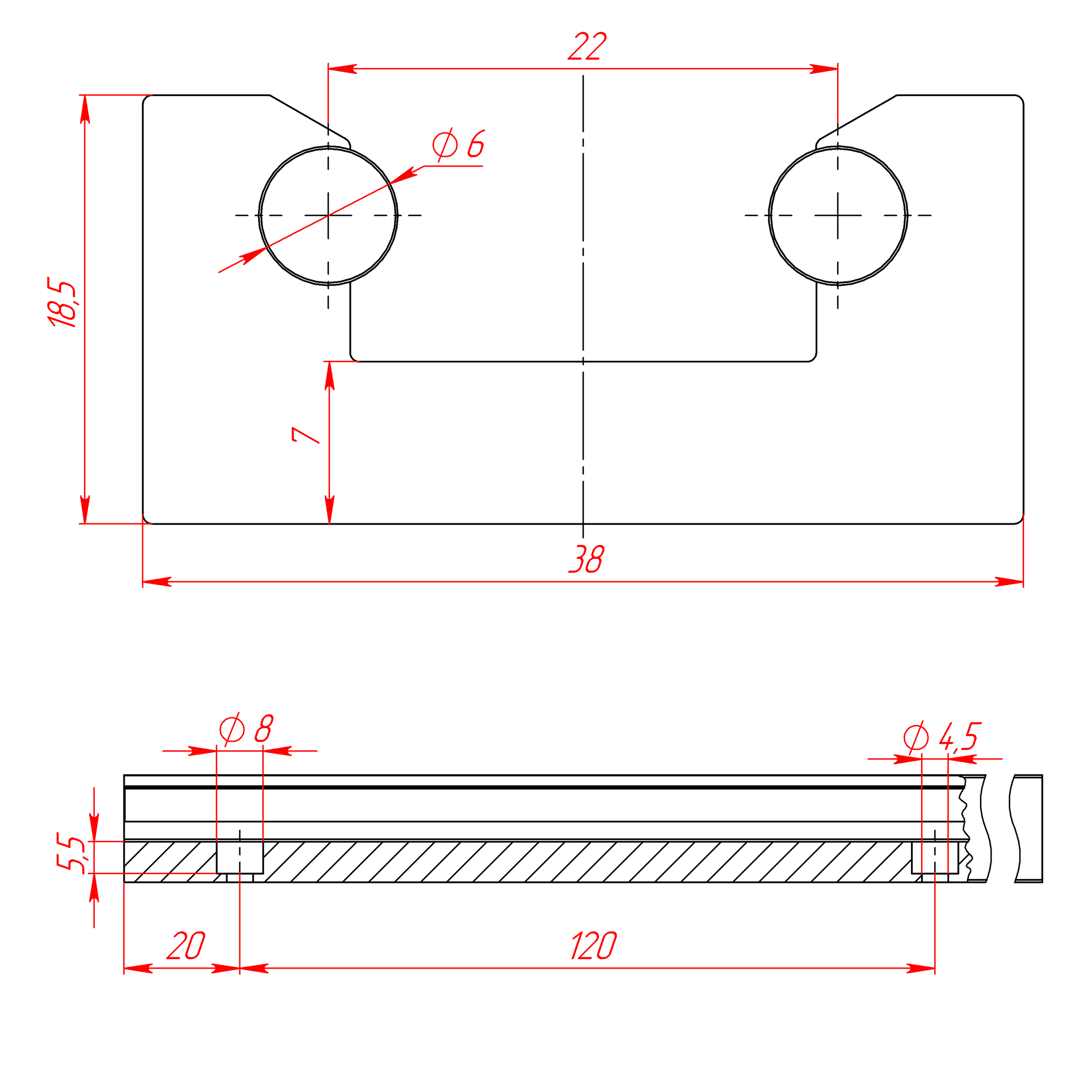

SGR15N чертеж направляющей 38 мм

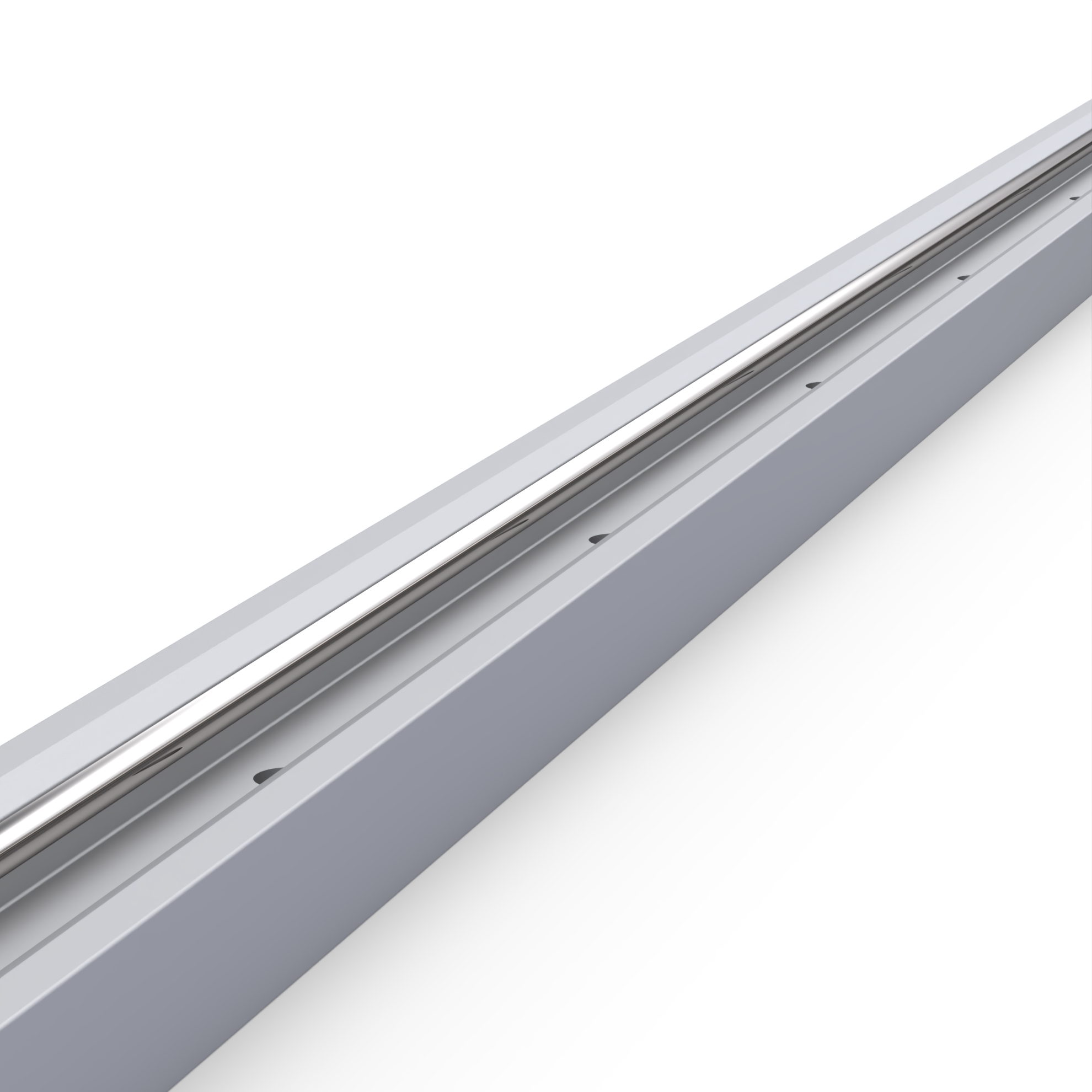

SGR15N алюминиевая направляющая 38 мм со стальными валами

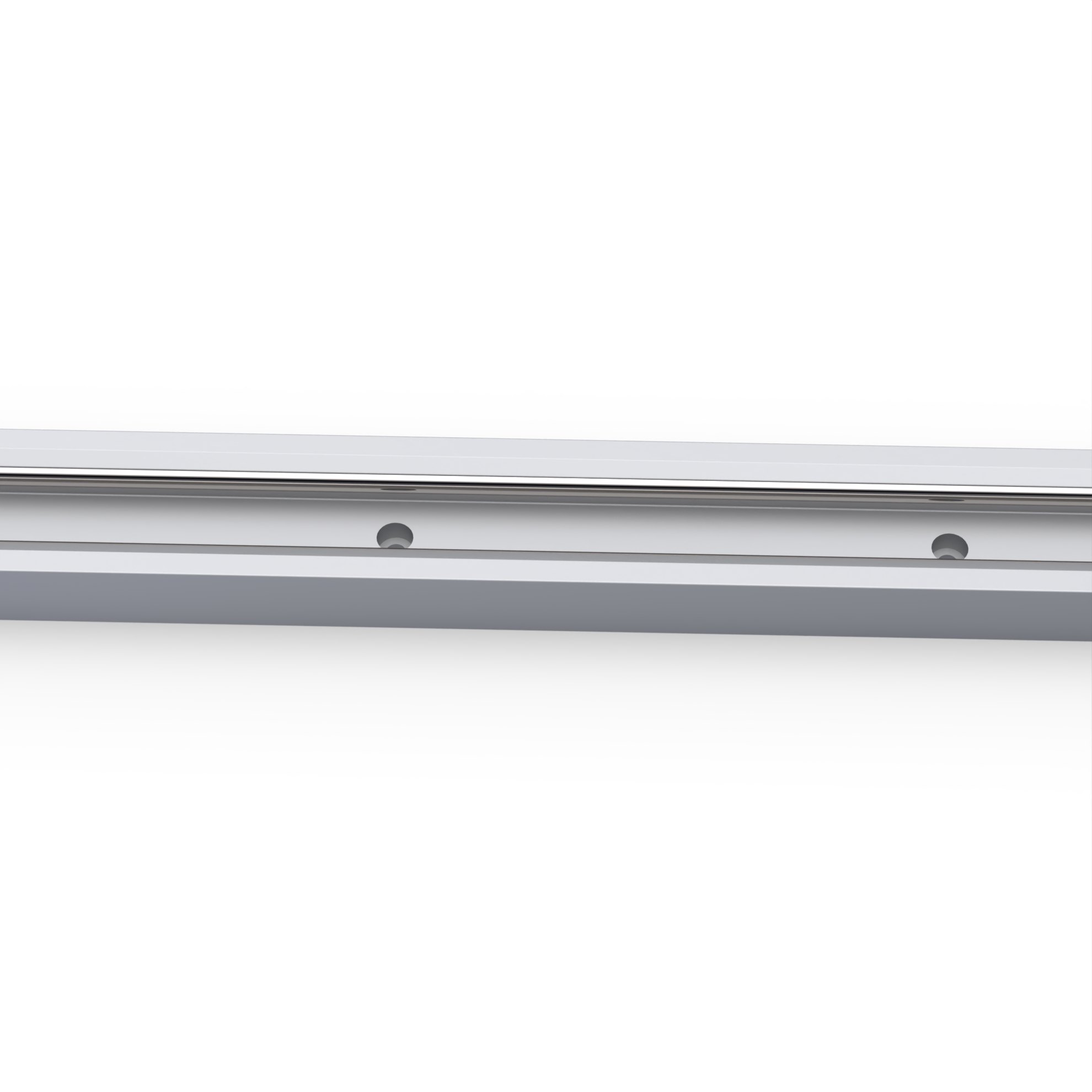

SGR15N рельс 38 мм алюминий, сталь

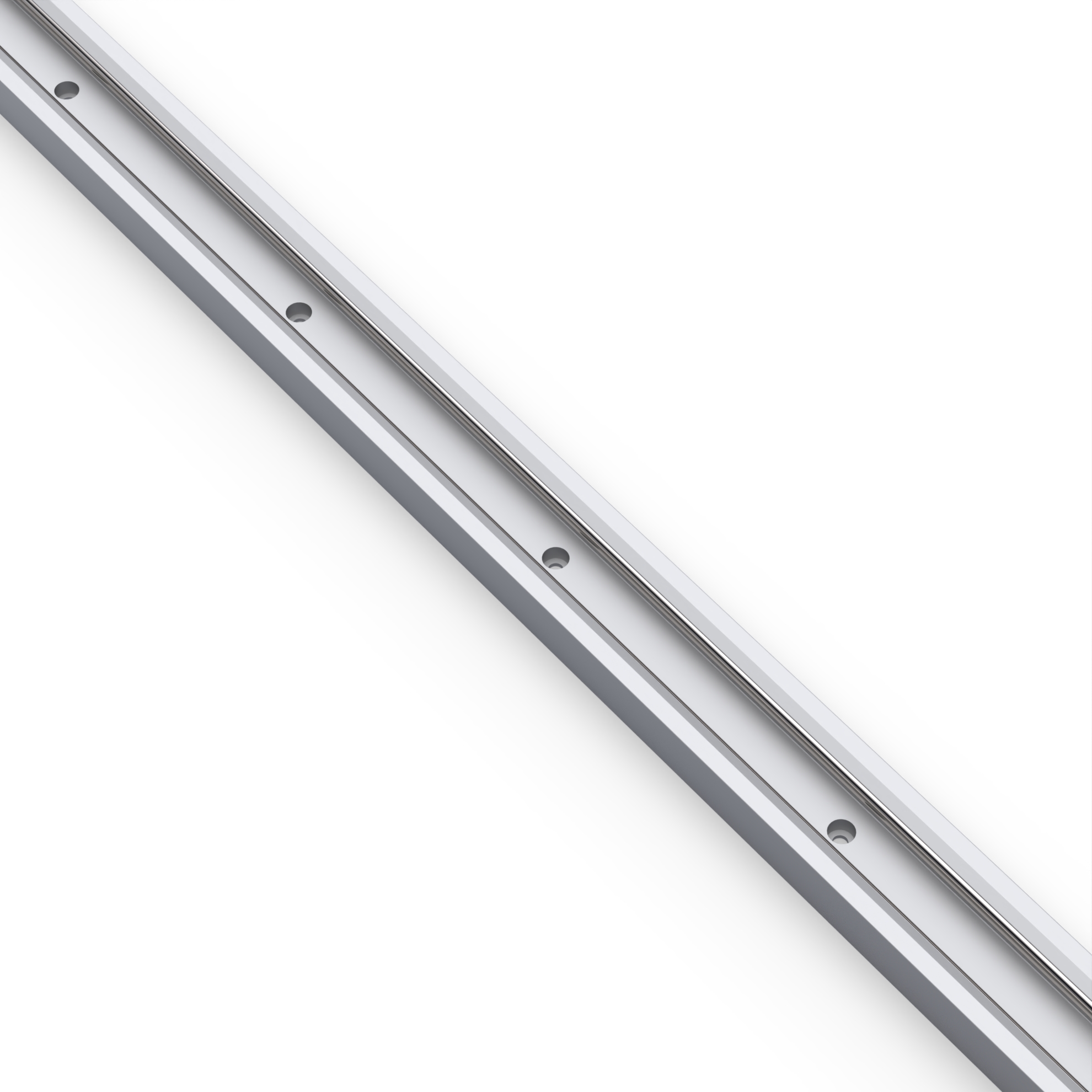

Направляющая алюминиевая 38 мм SGR15N

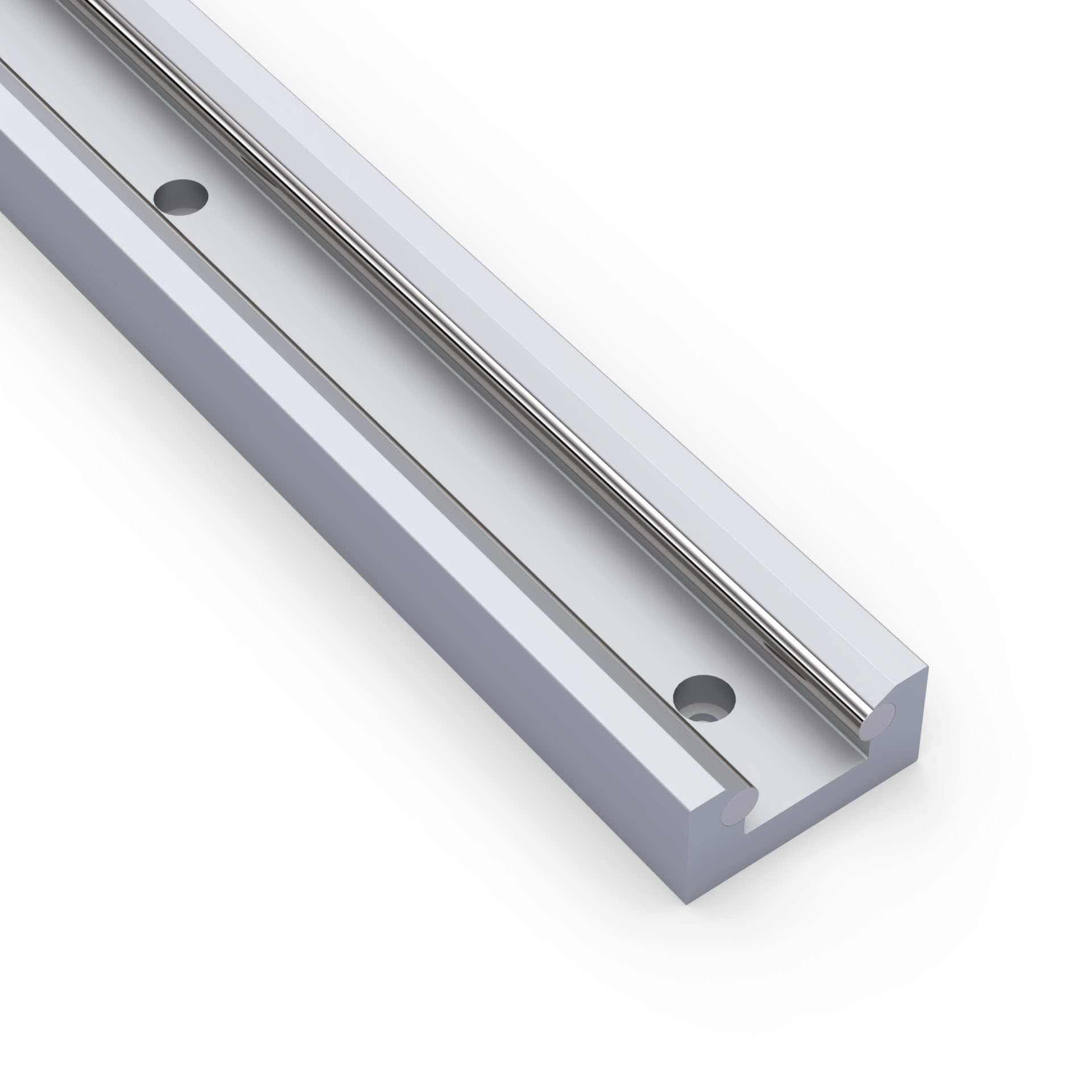

Алюминиевая направляющая 38 мм

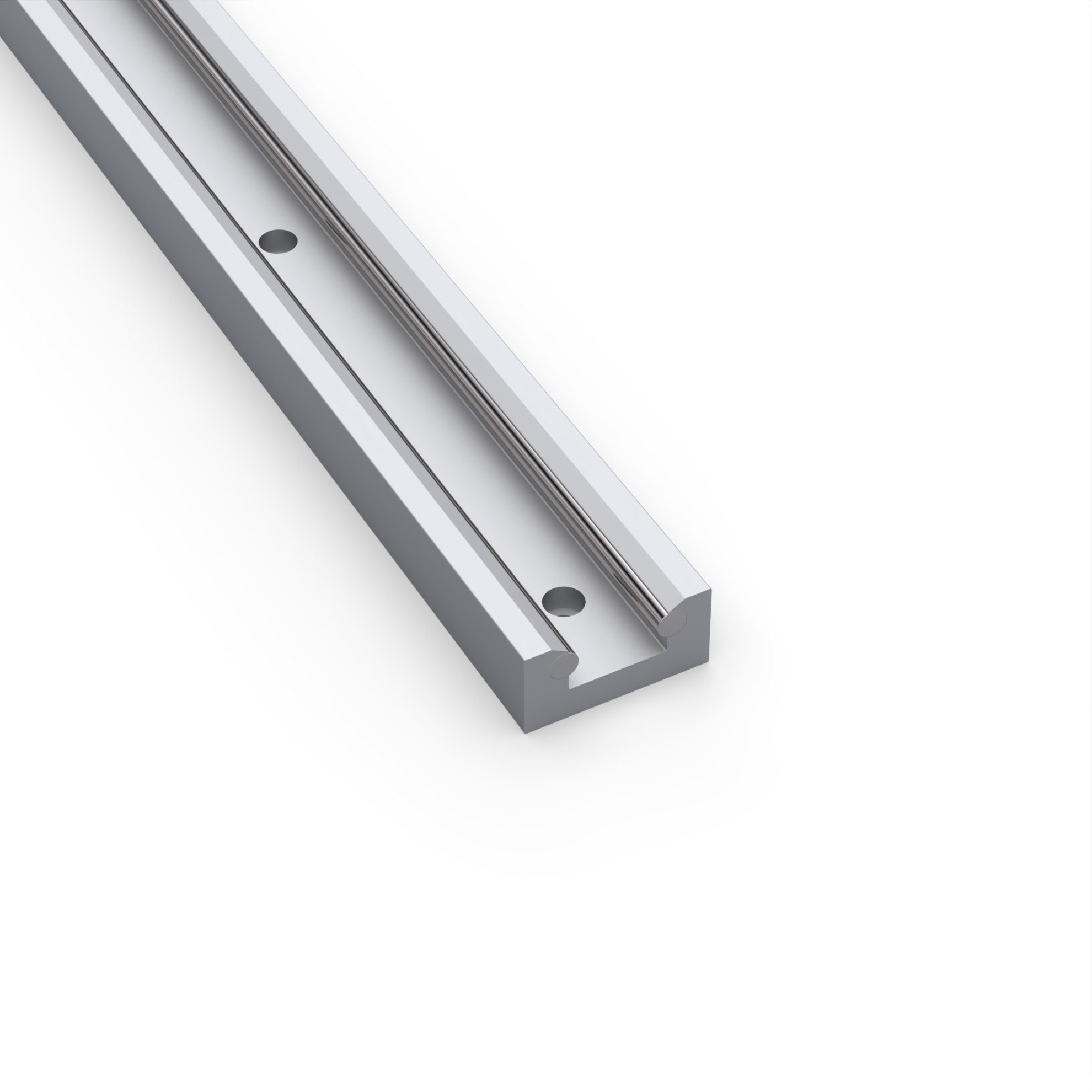

SGR15N направляющая из алюминия и стали 38 мм

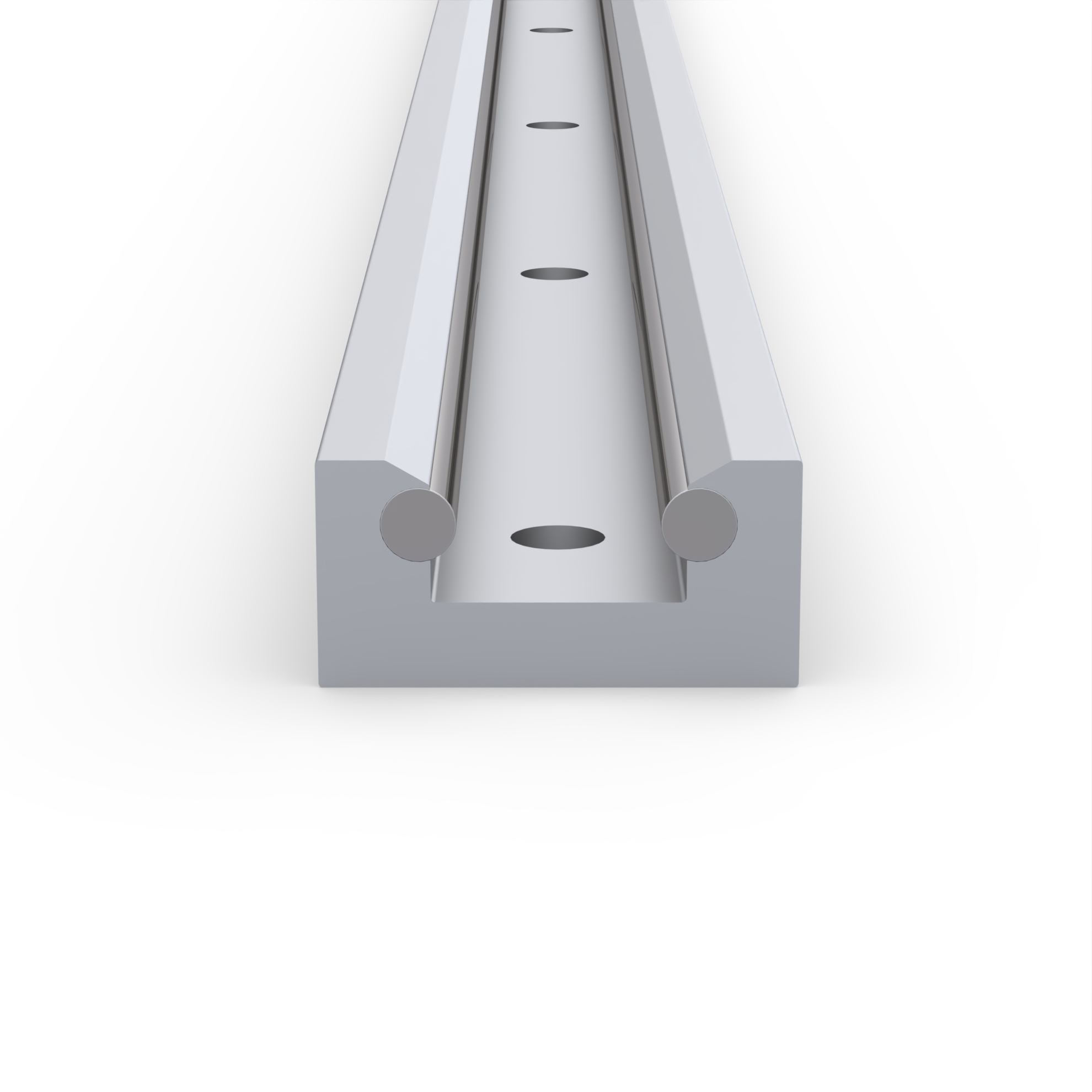

38 мм ширина направляющей SGR15N
3 890.00 руб. от 1 м.
( -2 % )
3 812.20 РУБ.
от 2 м.
( -4 % )
3 734.40 РУБ.
от 8 м.
( -6 % )
3 656.60 РУБ.
от 12 м.
( -8 % )
3 578.80 РУБ.
от 24 м.
( -10 % )
3 501.00 РУБ.
от 32 м.
( -12 % )
3 423.20 РУБ.
от 48 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
4 м
добавить
2+2 м
добавить
Наличие SGR15N | Направляющая 38 мм
НА СКЛАДЕ:
70 м.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. SGR15N | Направляющая 38 мм (3D-модель).STEP
Скачать
2. SGR15N | Направляющая 38 мм (Чертеж).PDF
Скачать

Описание

Рельса SGR15N является профильной двухосевой (роликовой) направляющей, состоящей из алюминиевого профиля с двумя закаленными стальными валами. Эти валы обеспечивают плавное движение каретки. Такая конструкция придает рельсам устойчивость к пыли, что позволяет использовать их в станках с ЧПУ, конвейерах и других промышленных устройствах, где важны точность и легкость работы.

Основные параметры
  • Тип подшипника: Каретка с закрытыми встроенными роликами (обычно 3 или 5 колес).
  • Размеры рельса: Ширина 38 мм, высота 18.5 мм.
  • Крепежные отверстия: Стандартное расстояние между ними составляет 120 мм.
  • Совместимость: Работает в паре с кареткой серии SGB15.

Преимущества конструкции
  • Защита от загрязнений: Ролики в связке с направляющей эффективно перемалывают мелкие частицы пыли и мусора, предотвращая заклинивание каретки.
  • Долговечность: Профиль сохраняет свою геометрическую форму даже при значительных нагрузках.
Рез осуществляется абразивной отрезной пилой, в следствие чего: Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется. Просьба учитывать эти условия при заказе продукции. Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.

Характеристики

Артикул:
 SGR15N
Длина профиля(макс), мм:
 4000
Вес, кг/м:
 1.6
