SGB15N-4 | Модуль скольжения направляющей типа SGB15N, 4 ролика

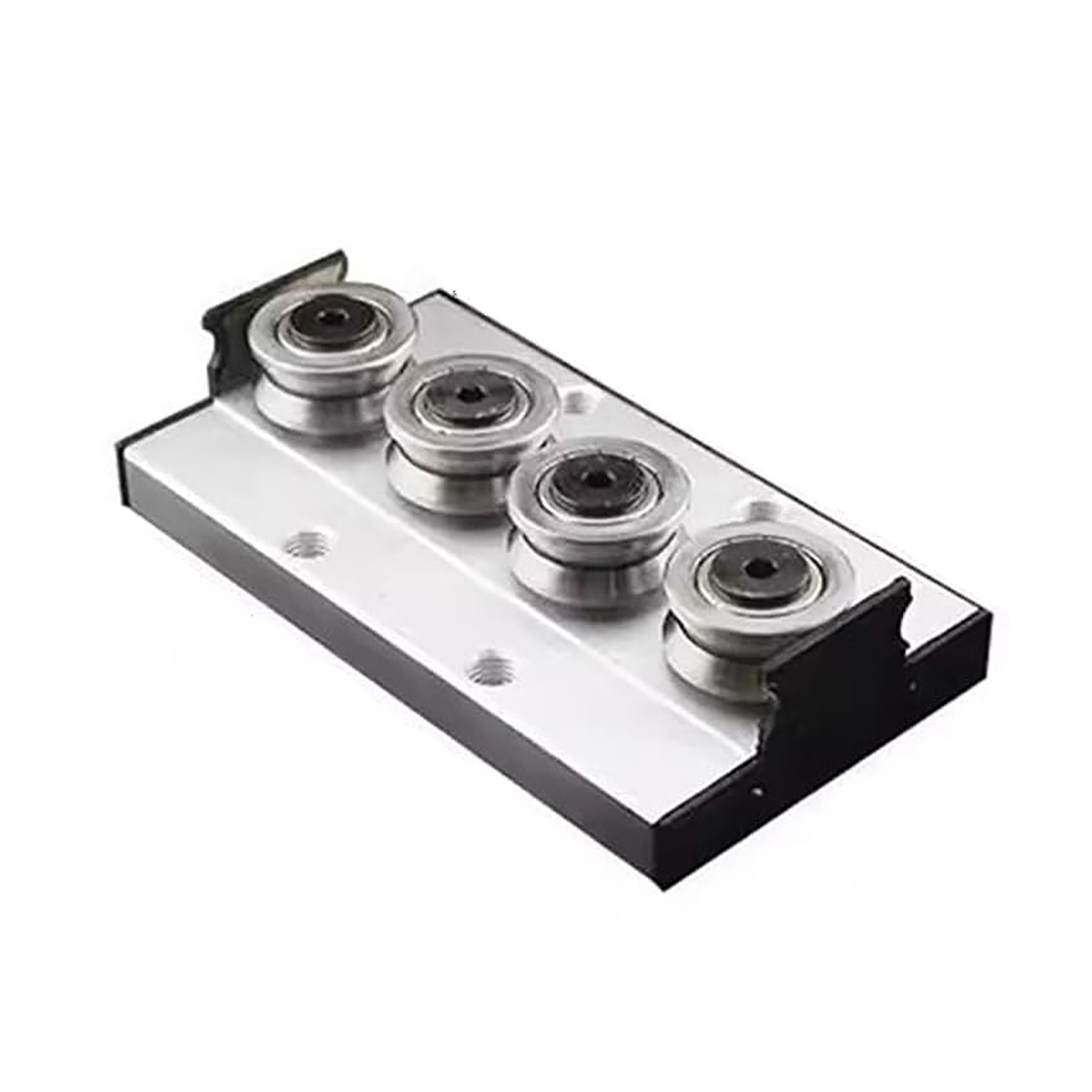

SGB15N-4 модуль скольжения направляющей типа SGB15N, 4 ролика

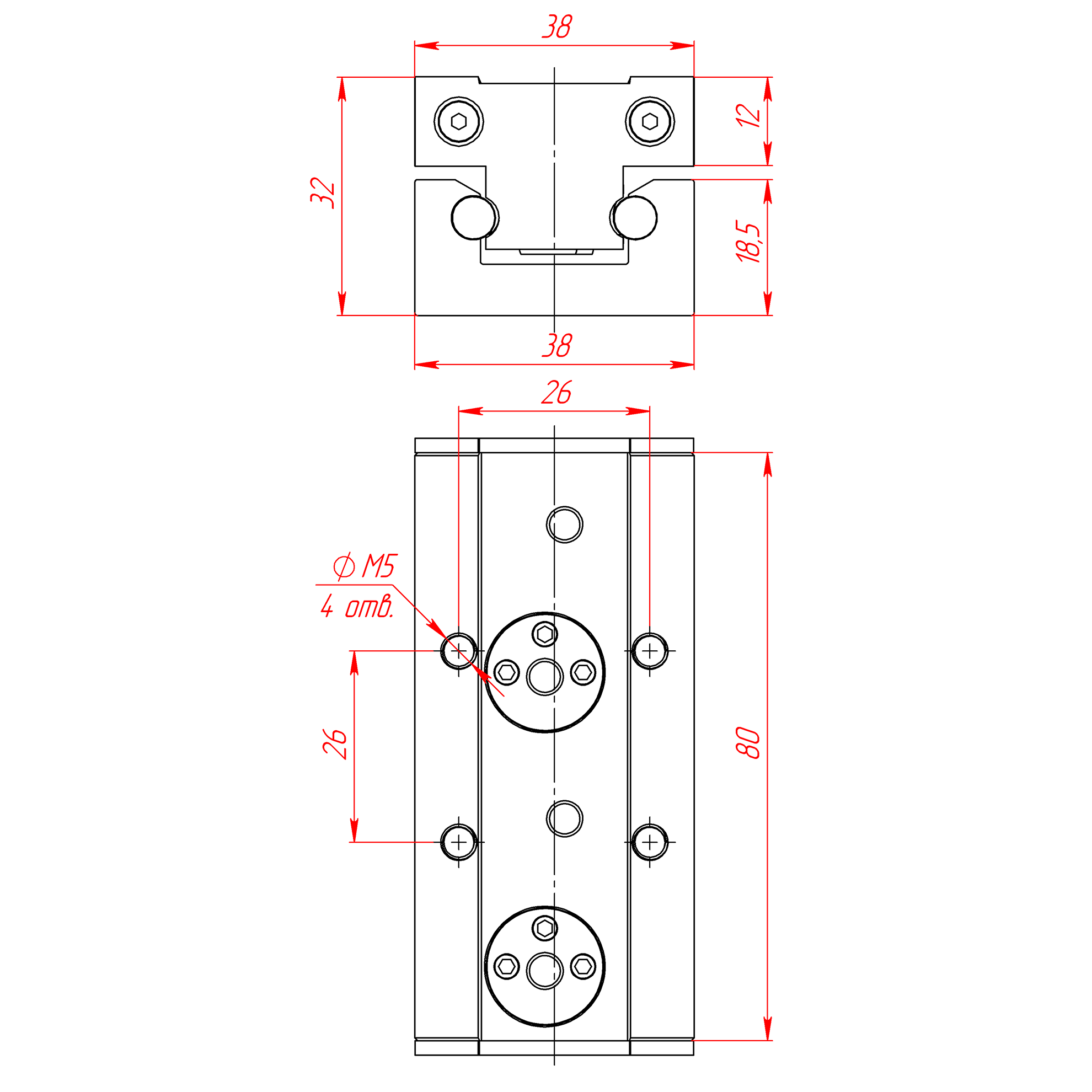

Чертеж SGB15N-4 модуля скольжения с 4 роликами

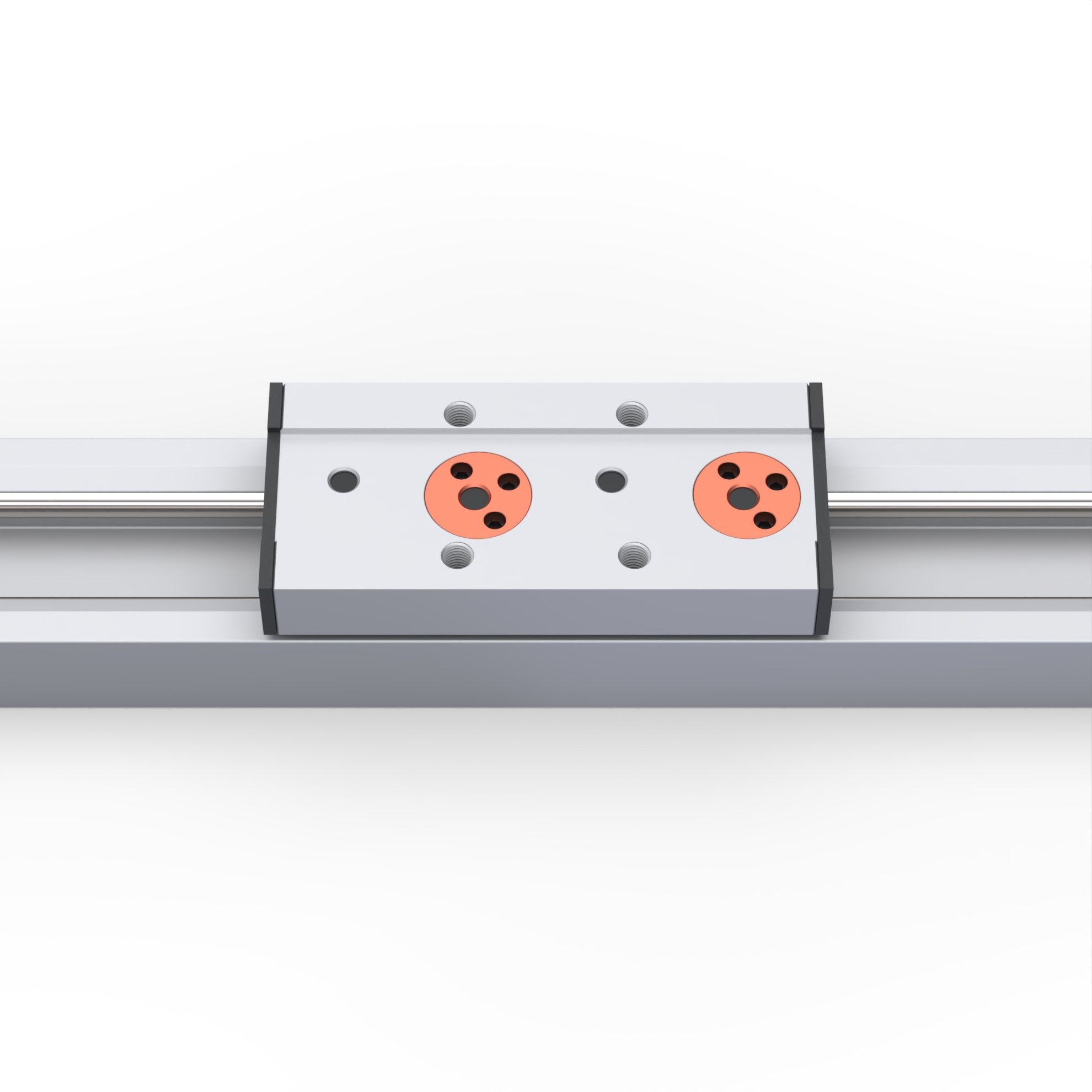

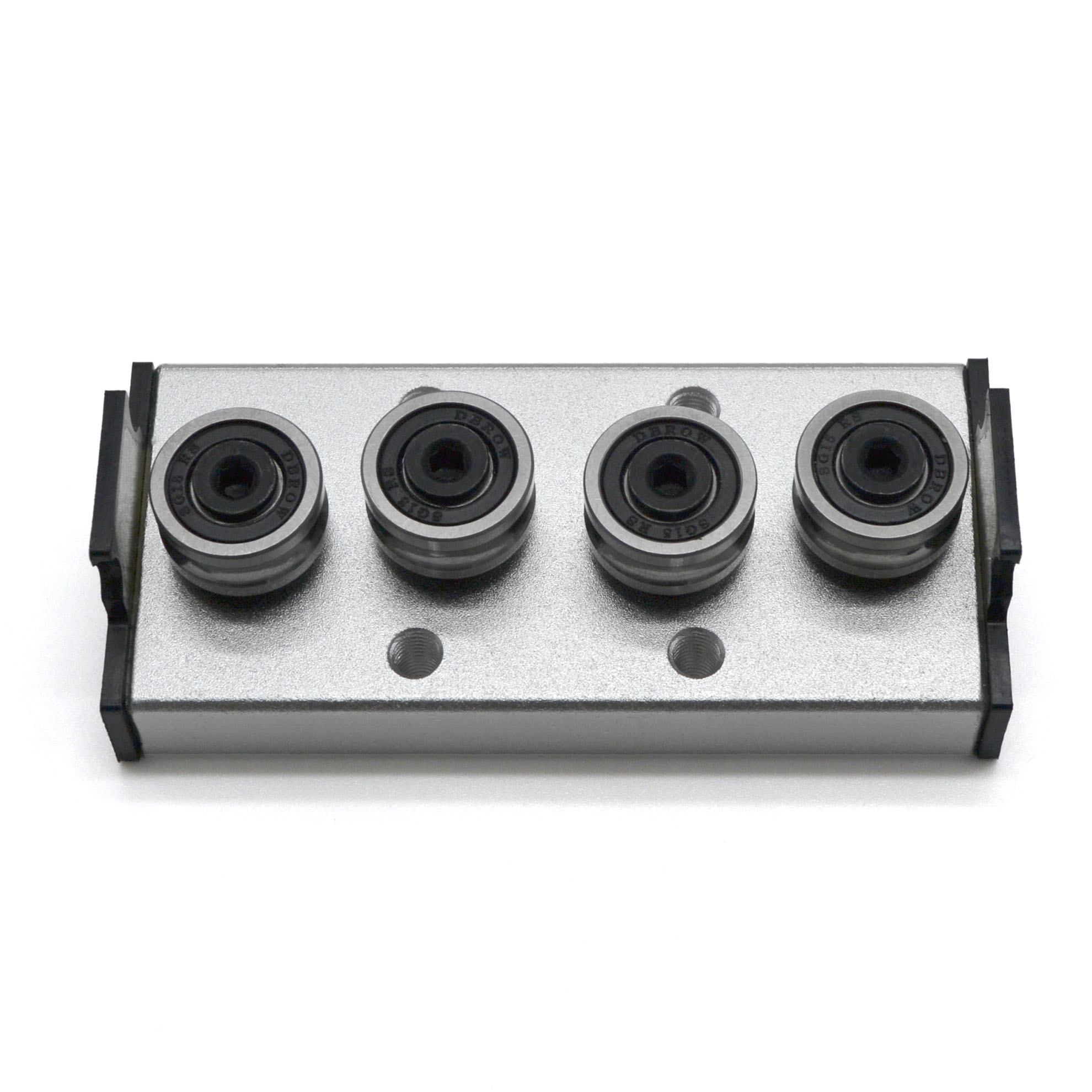

Алюминиевый модуль скольжения на 4 ролика

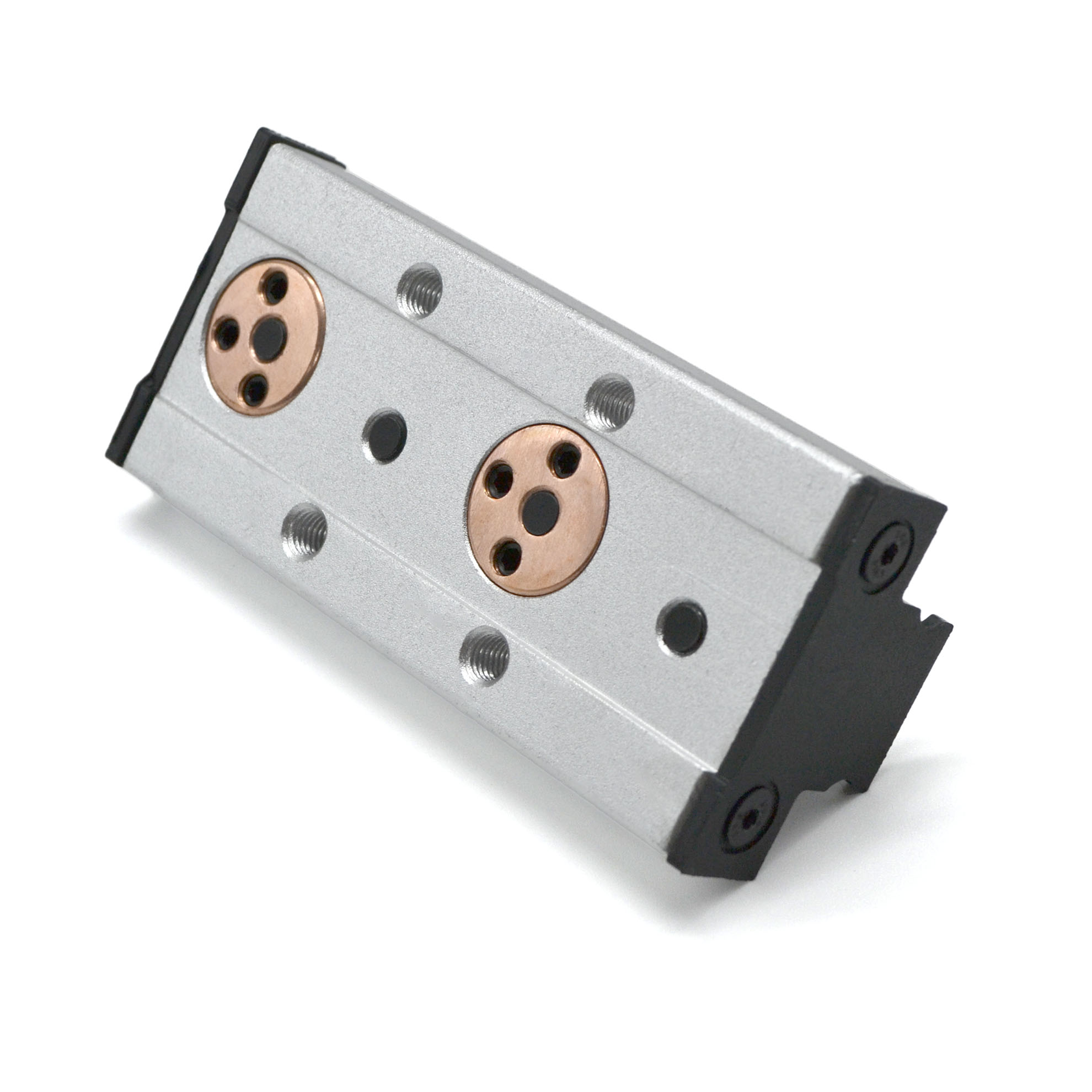

Модуль скольжения алюминий, сталь, пластик, 4 ролика

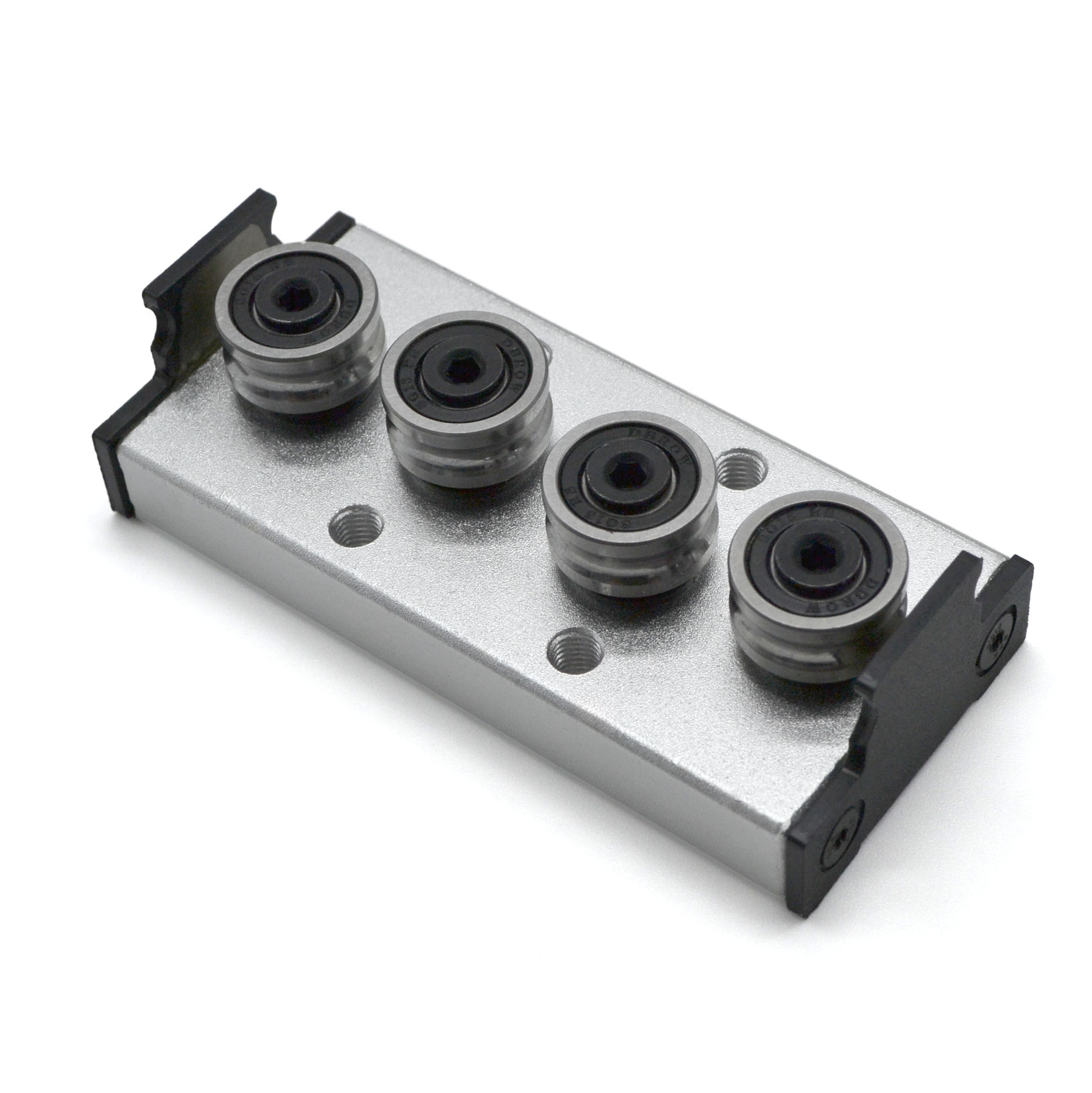

Модуль скольжения направляющей SGB15N-4 4 ролика

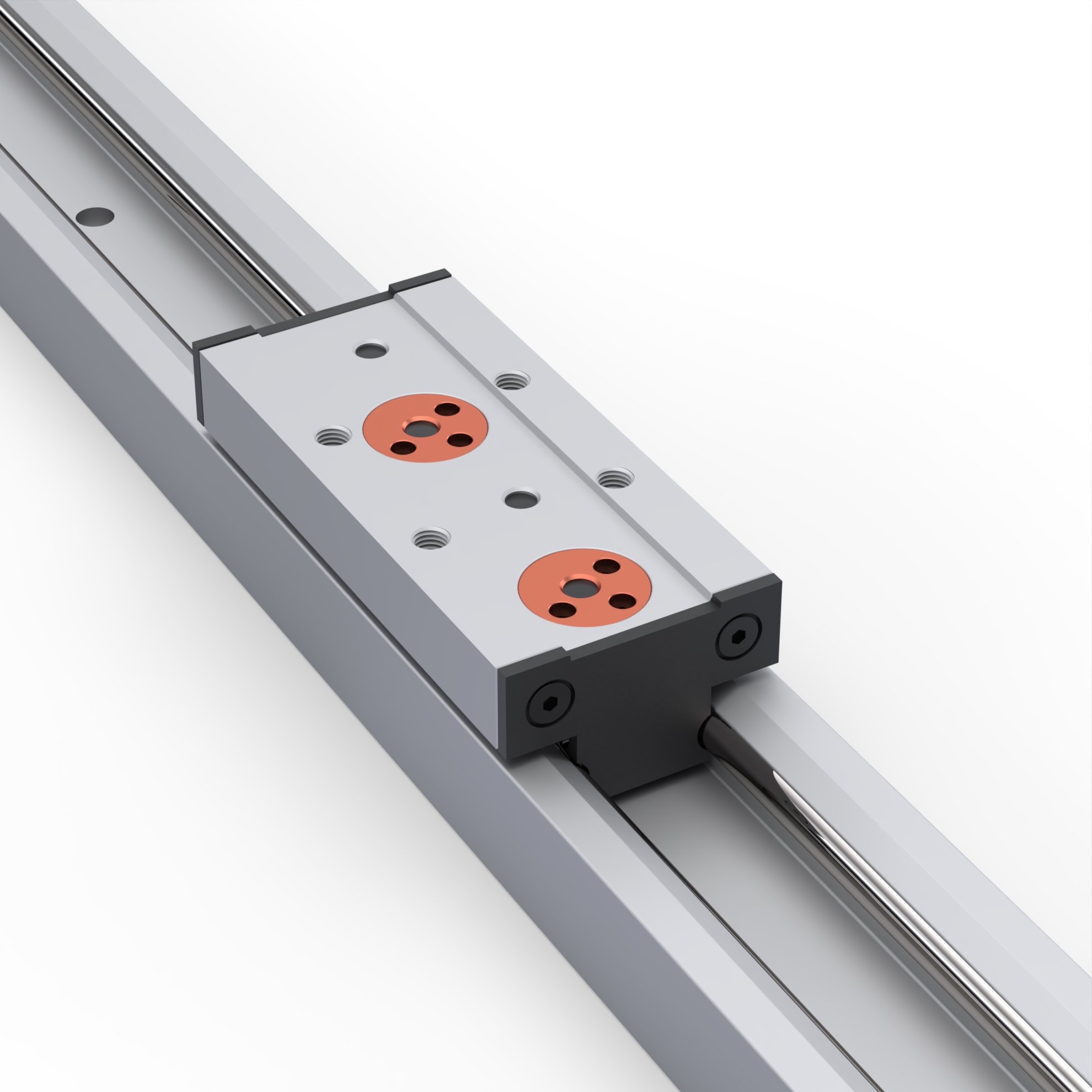

SGB15N-4 4 ролика модуль скольжения 4 ролика, алюминий, сталь, пластик

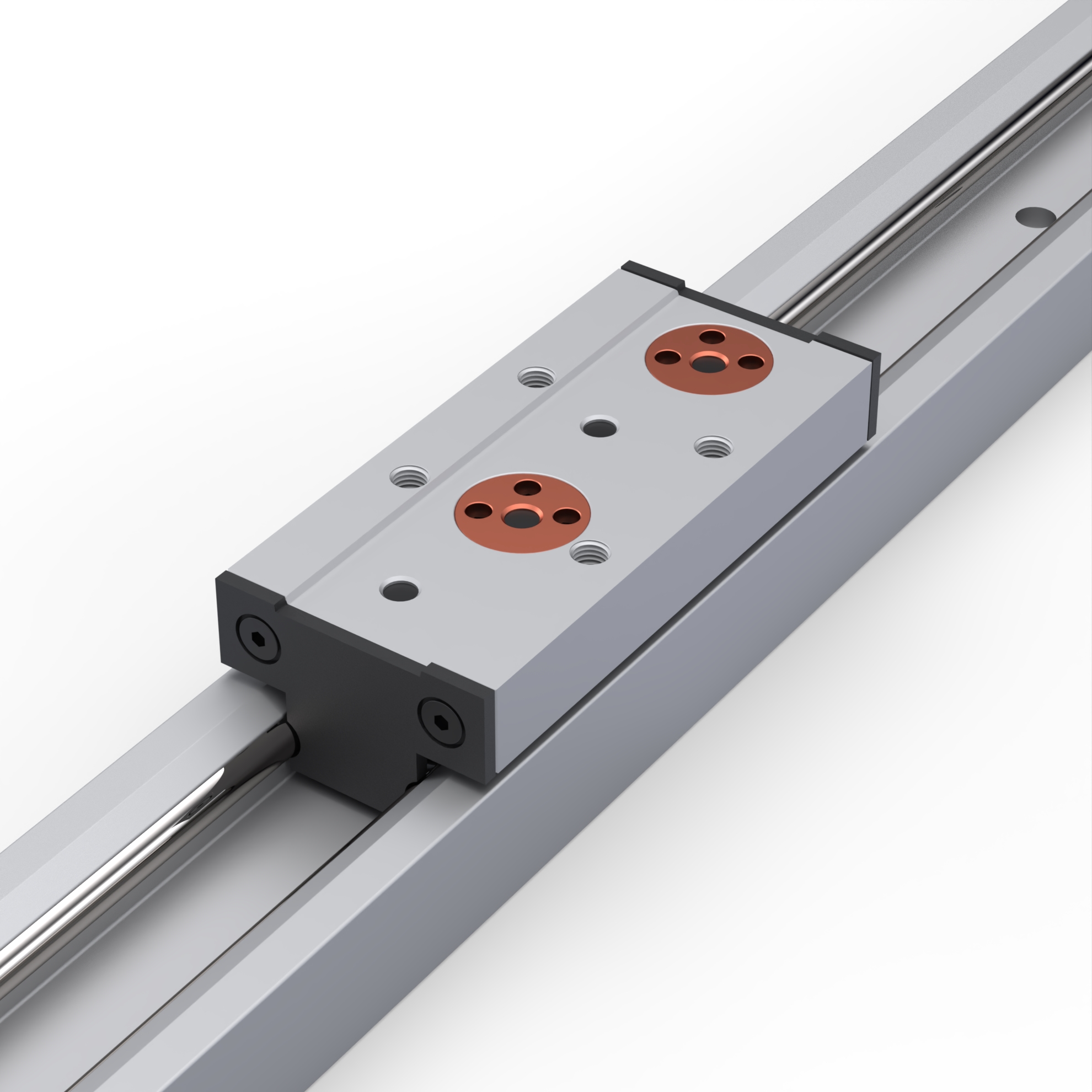

SGB15N-4 модуль скольжения длинный 4 ролика 2 эксцентрика

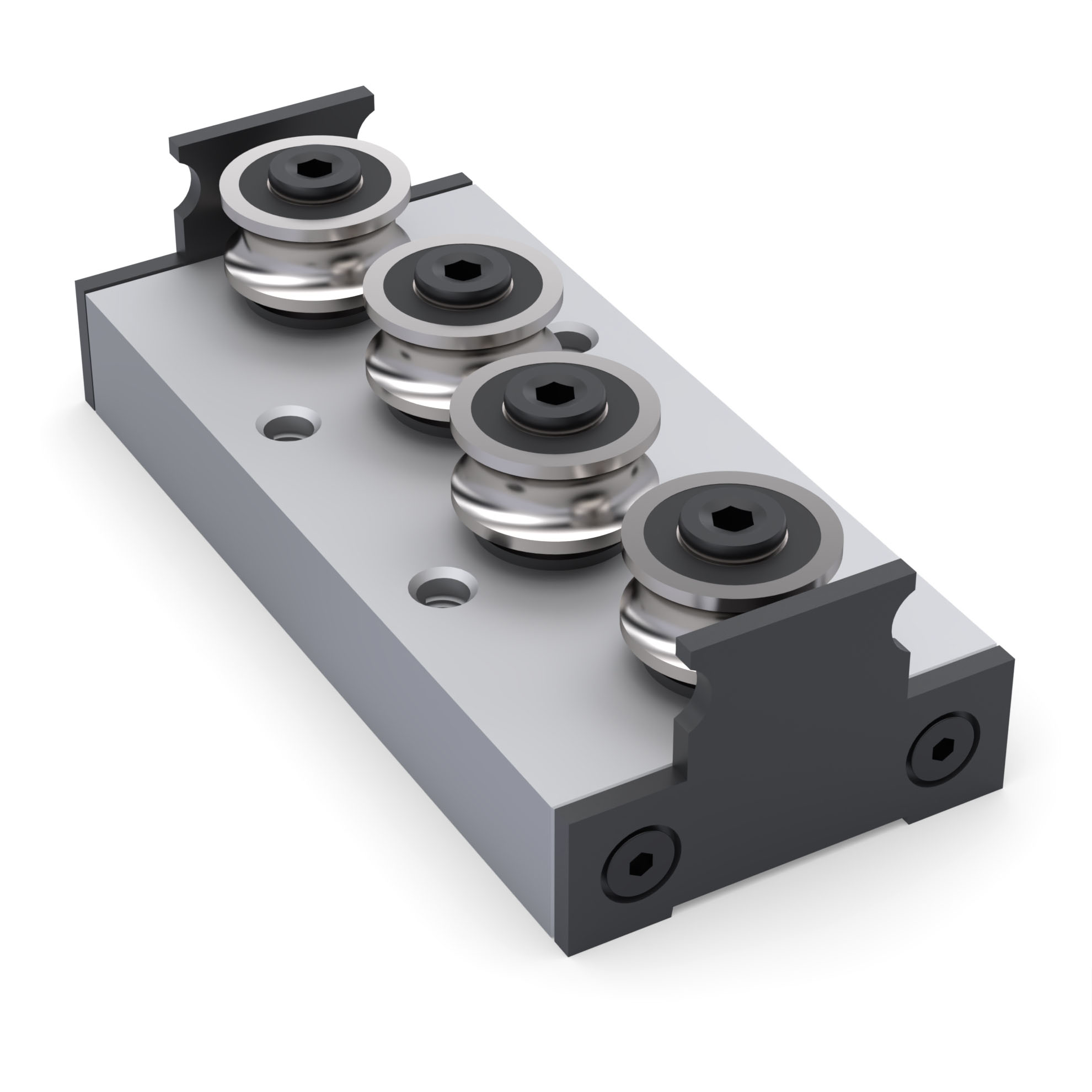

SGB15N-4 модуль скольжения направляющей алюминий
1 660.00 руб. от 1 шт
от 3 шт 1 626.80 ₽ −2%
от 15 шт 1 593.60 ₽ −4%
от 25 шт 1 560.40 ₽ −6%
от 50 шт 1 527.20 ₽ −8%
от 75 шт 1 494.00 ₽ −10%
от 100 шт 1 460.80 ₽ −12%
Наличие SGB15N-4 | Модуль скольжения направляющей типа SGB15N, 4 ролика
На складе 40 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
SGB15N-4 | Модуль скольжения направляющей типа SGB15N, 4 ролика (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
SGB15N-4 | Модуль скольжения направляющей типа SGB15N, 4 ролика (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
SGB15N-4 | Модуль скольжения направляющей типа SGB15N, 4 ролика (Чертеж).PDF

Описание

Опорный модуль SGB15N-4 изготовлен из алюминиевого сплава и содержит четыре закаленных стальных ролика. Два из них зафиксированы, а два оснащены эксцентриковыми элементами, что позволяет регулировать преднатяг. Благодаря этой конструкции исключается люфт и проворот втулки даже при значительных динамических нагрузках.

Основные области применения:
  • Автоматизированные станки
  • Оборудование для деревообработки
  • Телескопические и подъемные системы
Основные преимущества:
  • Долговечность: ролики устойчивы к загрязнениям и мелким частицам.
  • Простота: одна каретка и направляющая заменяют сложную конструкцию из двух рельсов.
  • Плавность и низкий шум: благодаря подшипниковым роликам движение происходит бесшумно и плавно, обеспечивая высокую скорость перемещения.
  • Нагрузка: двухрядная роликовая система хорошо справляется с высокими нагрузками.
  • Легкость монтажа: устанавливается и настраивается без необходимости использования сложного специнструмента.

Характеристики

Артикул:
 SGB15N-4
Вес, кг:
 0,16
Типоразмер:
 15
Статическая грузоподъемность, Н:
 700
Динамическая грузоподъемность, Н:
 660
