6167 | Угловой соединитель 45 градусов (к профилям серии 45 и 50)

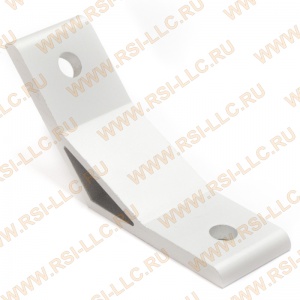

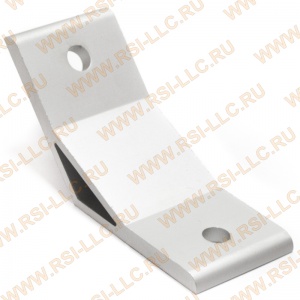

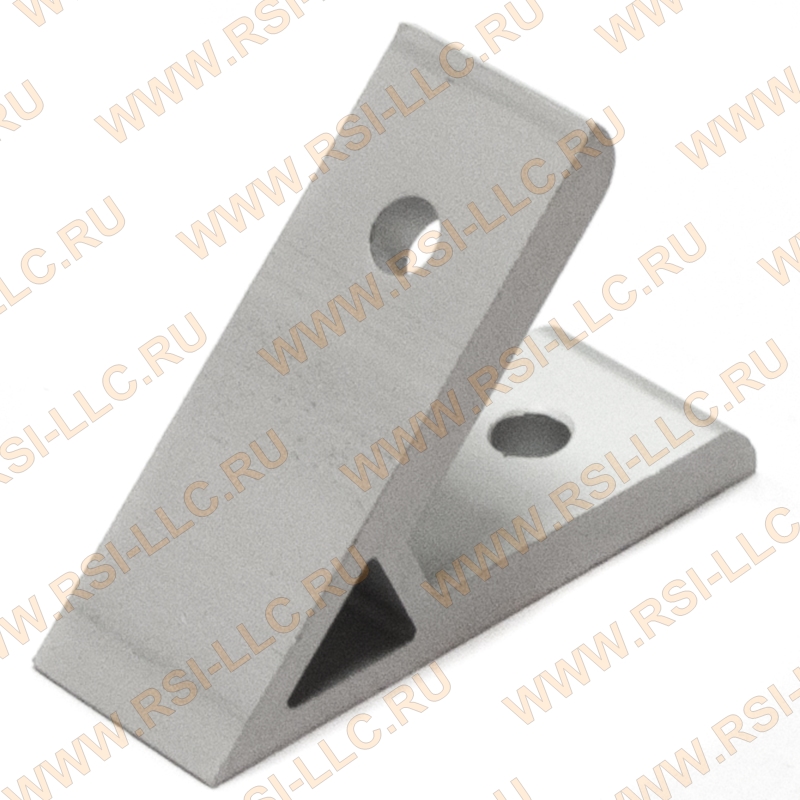

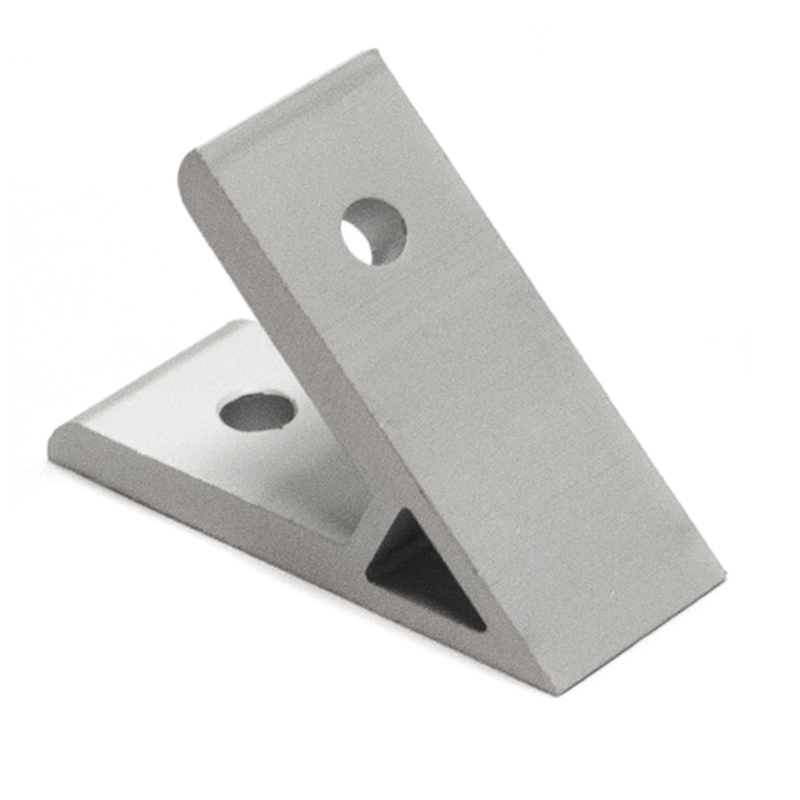

Угловой соединитель под углом 45 градусов, к профилям серии 45 и 50

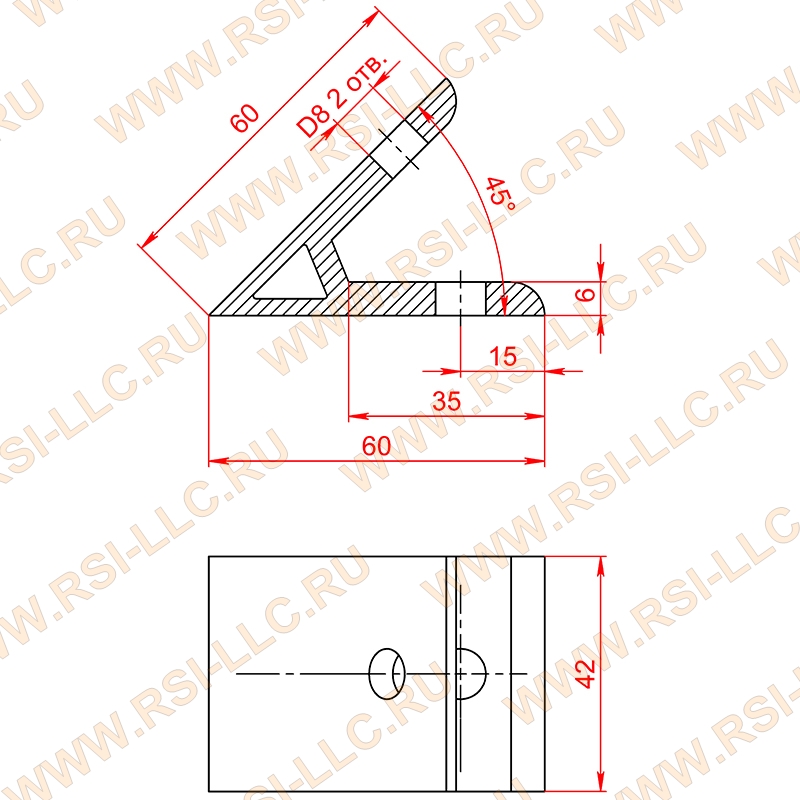

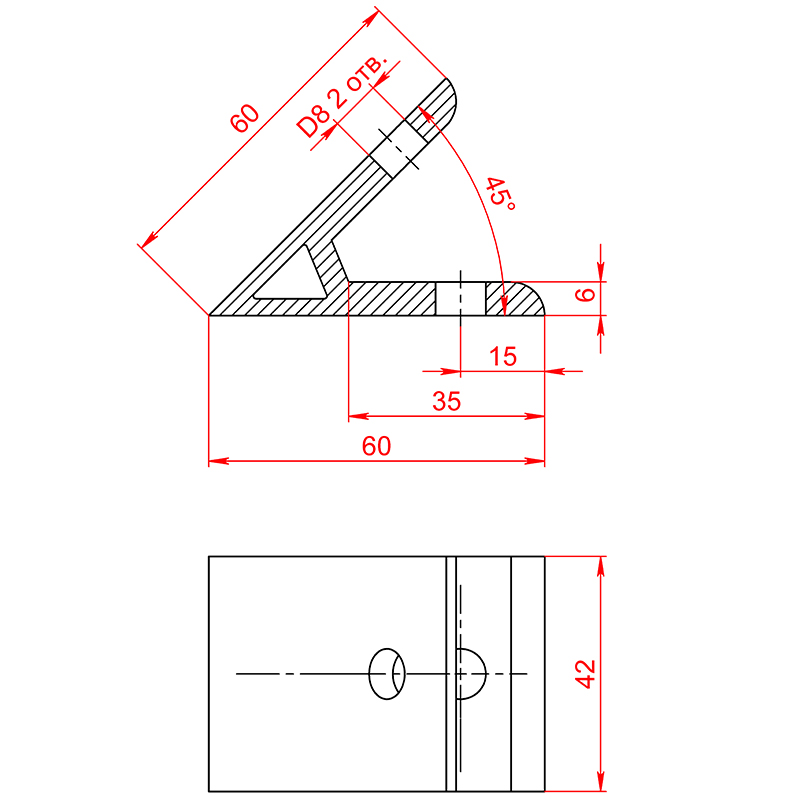

Чертеж углового соединителя 45 градусов, серия 45
284.00 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие 6167 | Угловой соединитель 45 градусов (к профилям серии 45 и 50)
НА СКЛАДЕ > 40 шт.
В ПУТИ > 100 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

Угловой соединитель для профилей серии 45 и 50, под углом в 45 градусов.
Загрузить:
- 3D модель (6167.STEP)
- Чертеж  (6167.PDF)
Не забудьте купить комплект крепежа к угловому соединителю арт. 6167:
Вариант №1:
1. Т-Болт М8х20 паз 10 артикул 5030 - 2 шт.
2. Гайка c фланцем M8 DIN6923 - 2 шт.
Вариант №2:
1. Винт М8х16 мм ISO7380 - 2 шт.
2. Сухарь пазовый М8 паз 10 артикул 5074 - 2 шт.
Вариант №3:
1. Винт М8х16 мм ISO7380 - 2 шт.
2. Т-гайка М8 паз 10 артикул 5018 - 2 шт.
Вариант №4:
1. Винт М8х16 мм ISO7380 - 2 шт.
2. Закладной пазовый сухарь с фиксатором М8 паз 10 артикул 2A11.A41A.01 - 2 шт.

Характеристики

Артикул:
 6167
Профили:
 45х45, 45х90, 50х50, 50х100
Материал:
 Алюминий
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг:
 0,061
