3030-SCD45 | Угловой соединитель 30х30 паз 8 под углом в 45 градусов

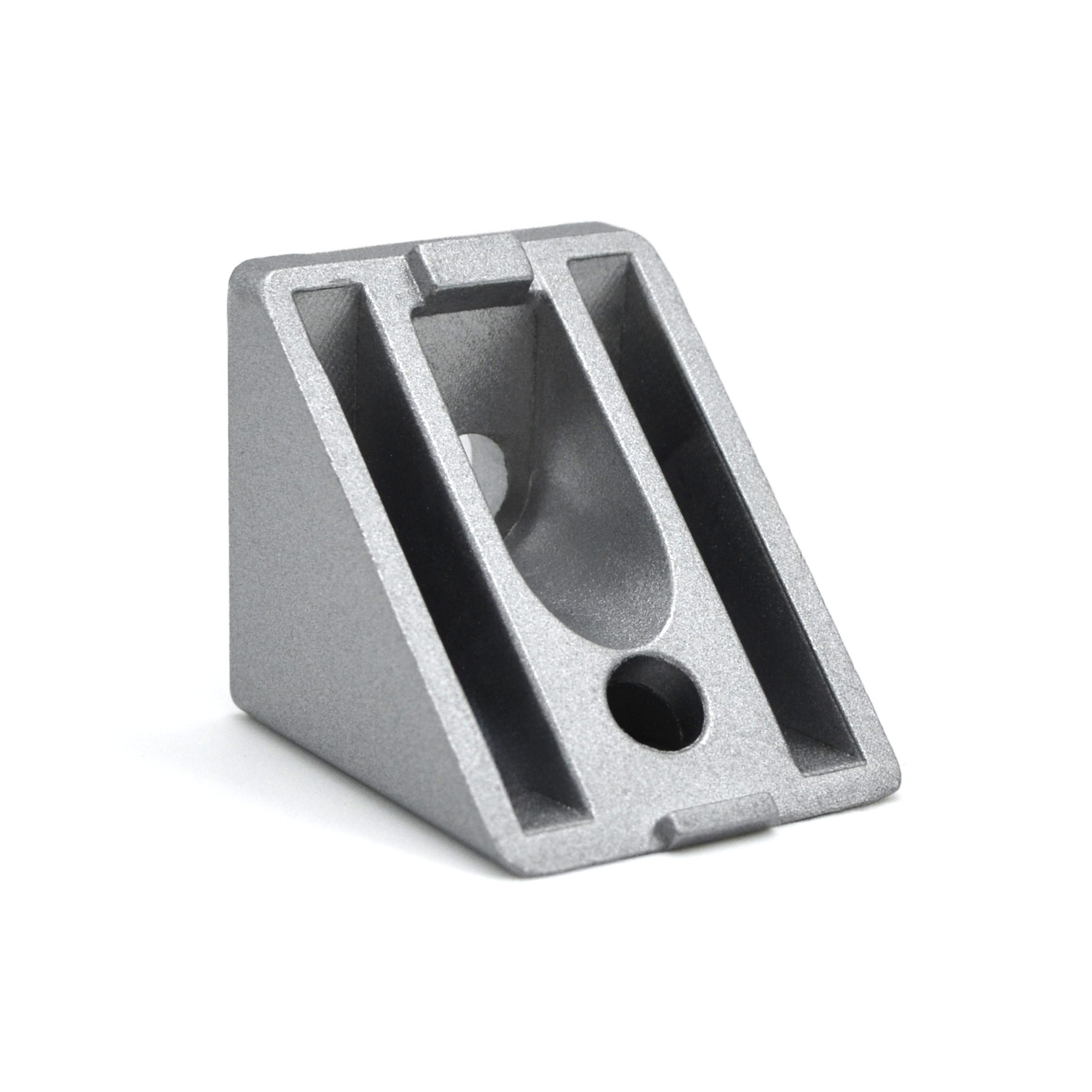

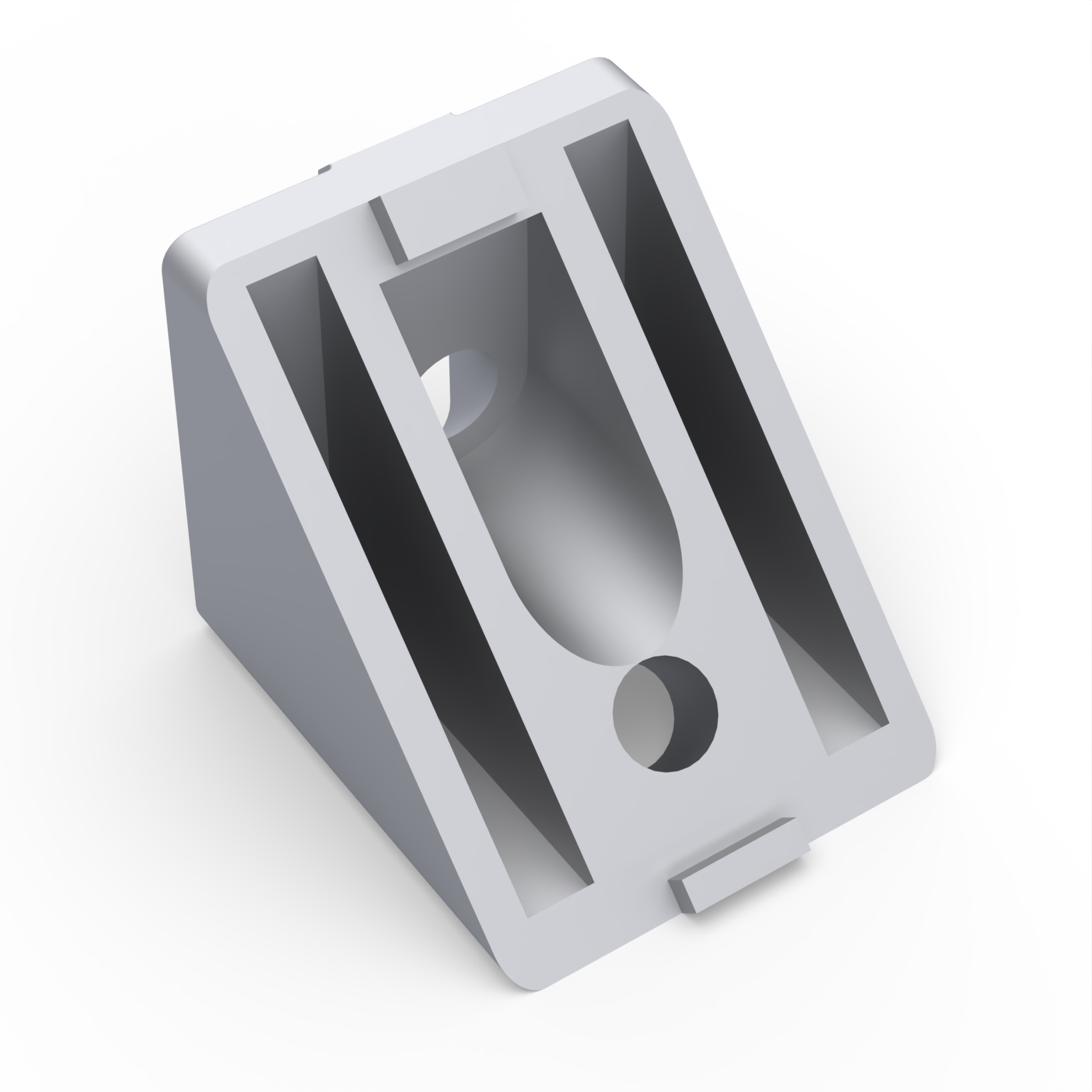

Угловой соединитель 30х30 паз 8 под углом в 45 градусов

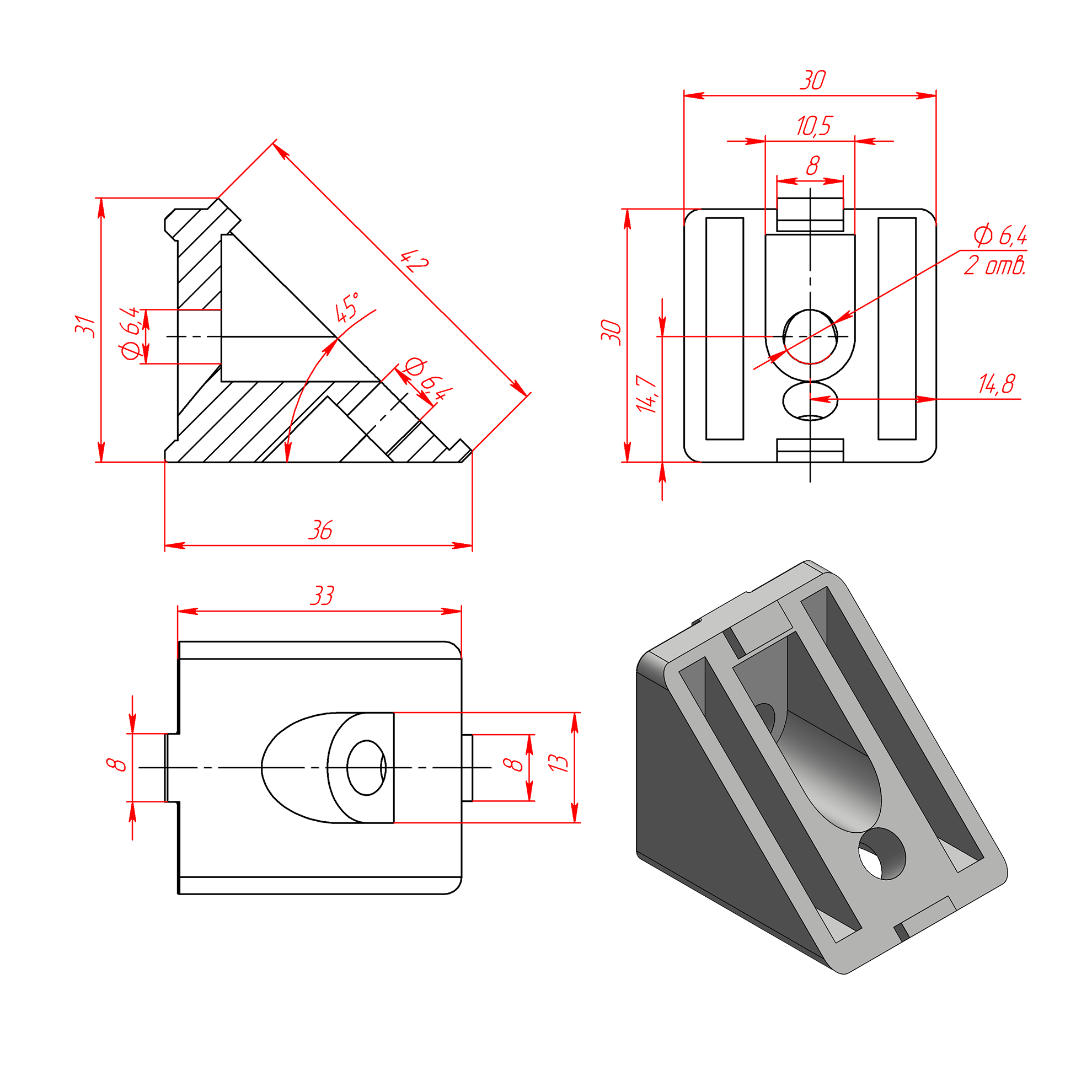

Чертеж углового соединителя 30х30 паз 8 под углом в 45 градусов

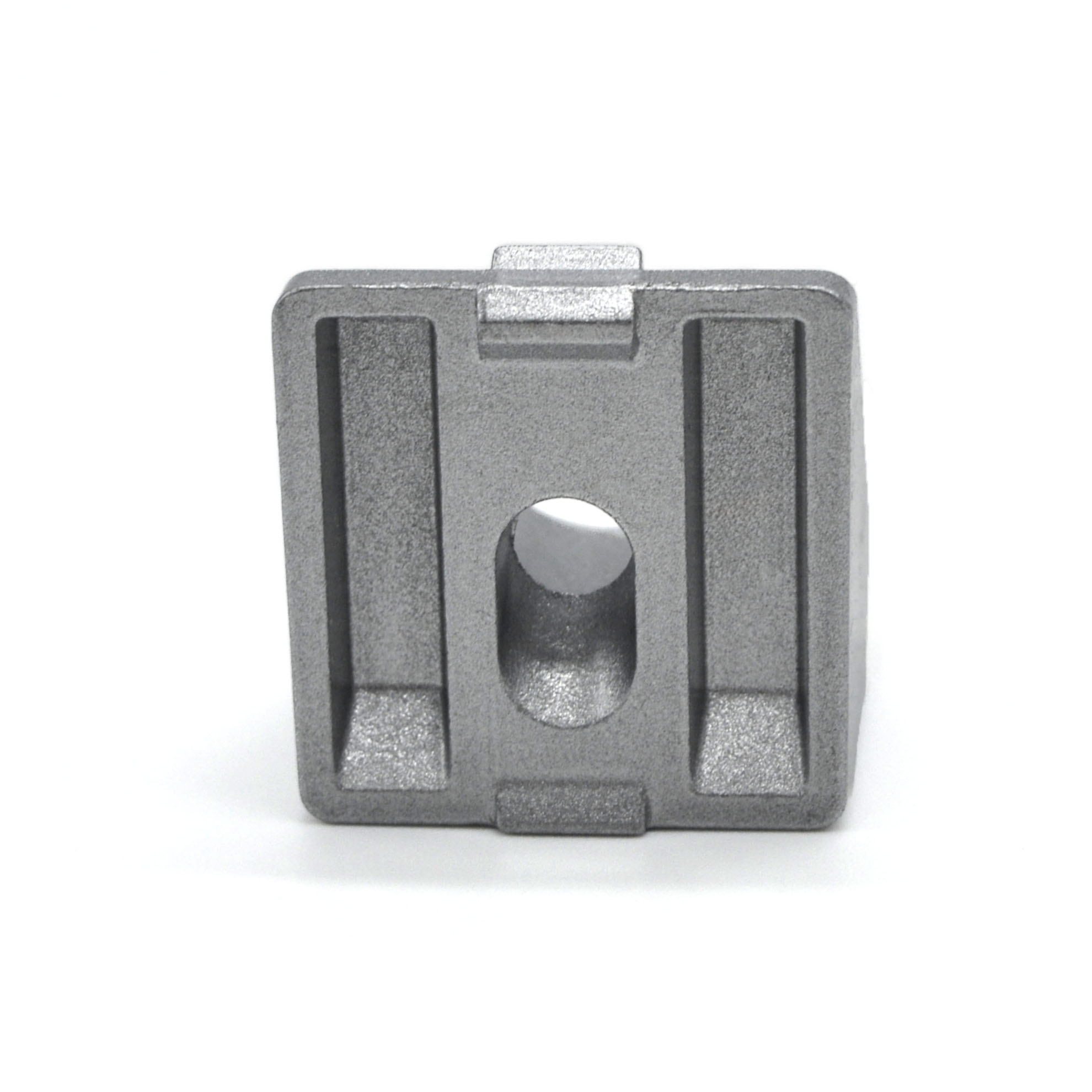

Угловой соединитель алюминий 30х30 паз 8 под углом в 45 градусов

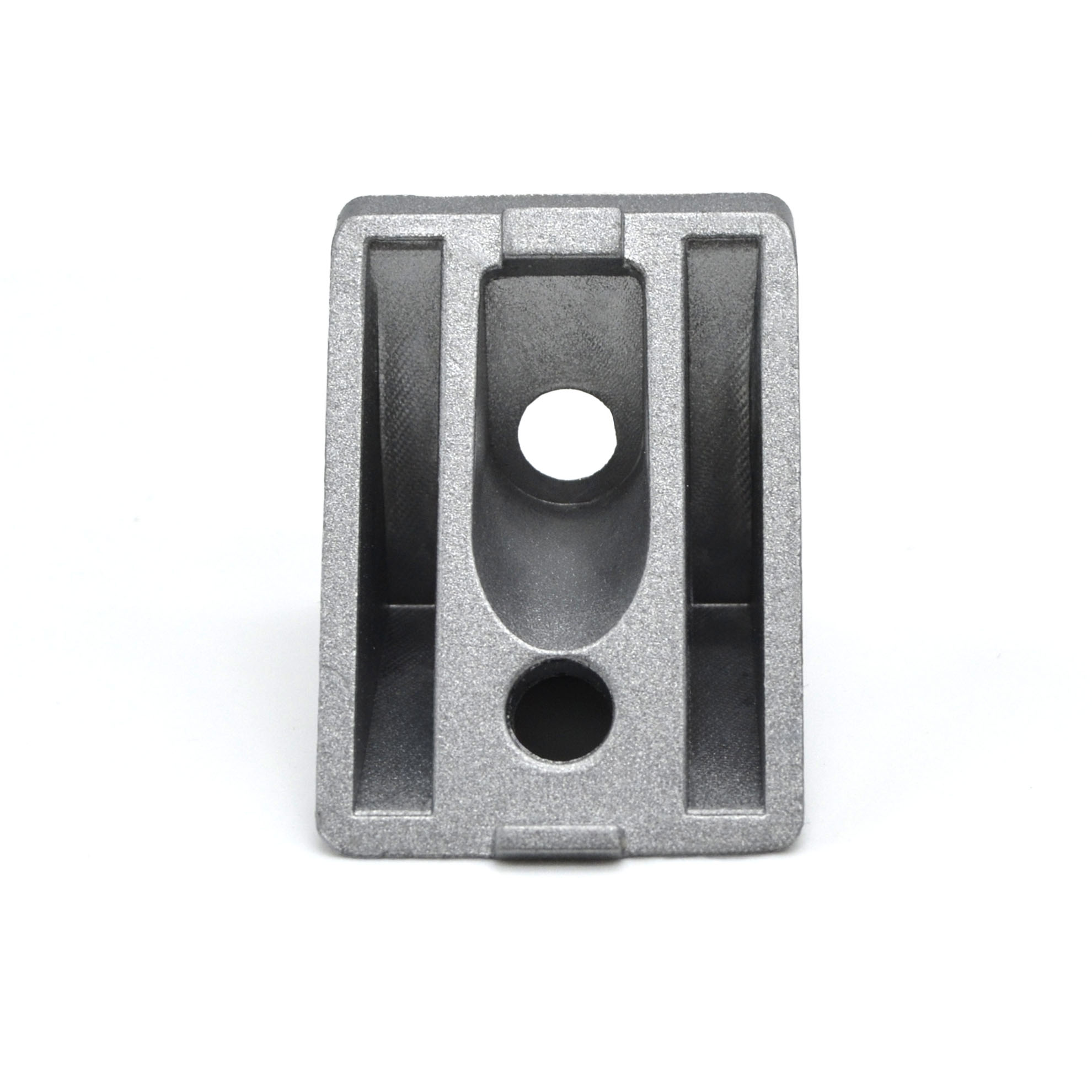

Угловой алюминиевый соединитель 30х30 паз 8 под углом в 45 градусов

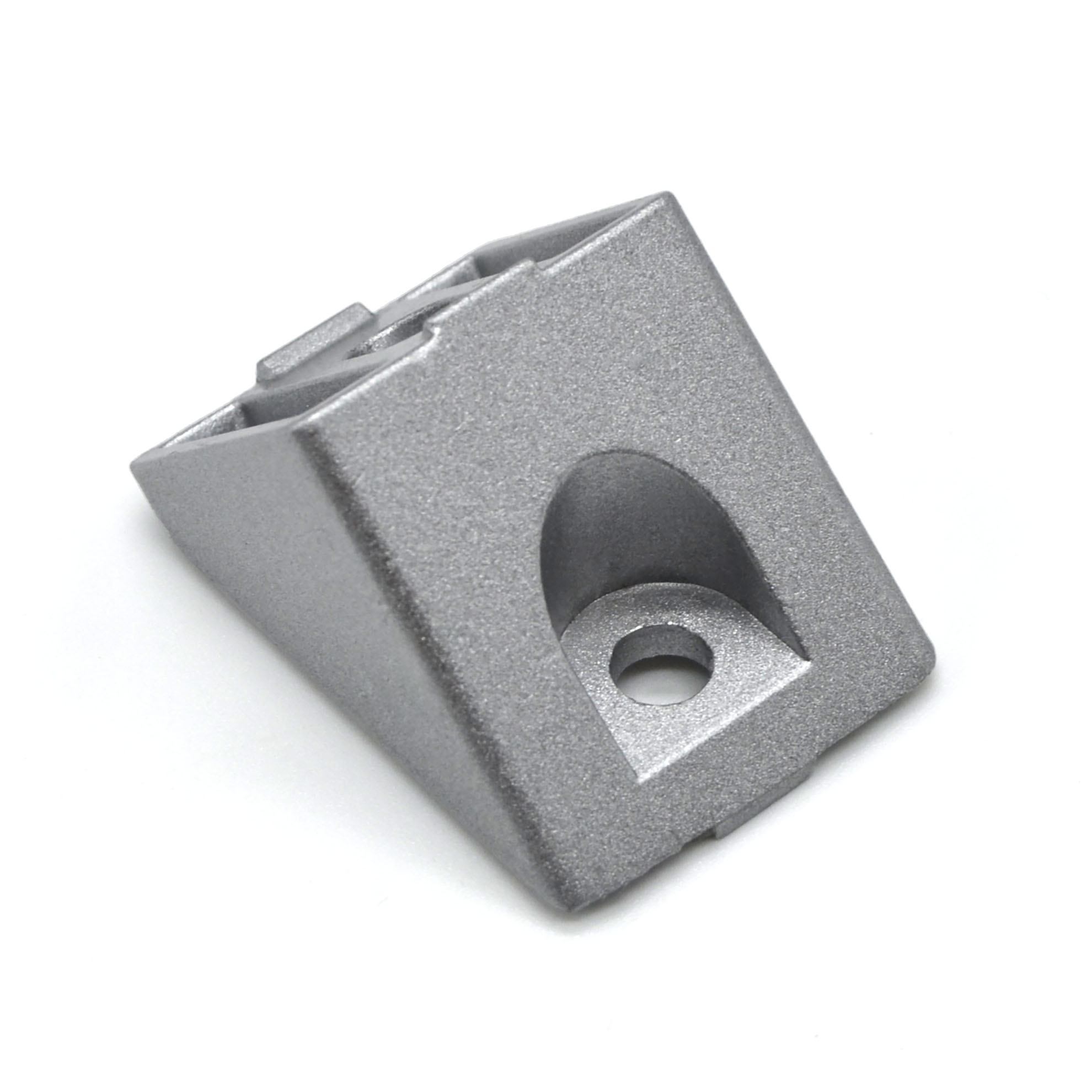

Угловой соединитель 30х30 паз 8 45 градусов алюминий
Угловой соединитель 30х30 паз 8 под углом в 45 градусов

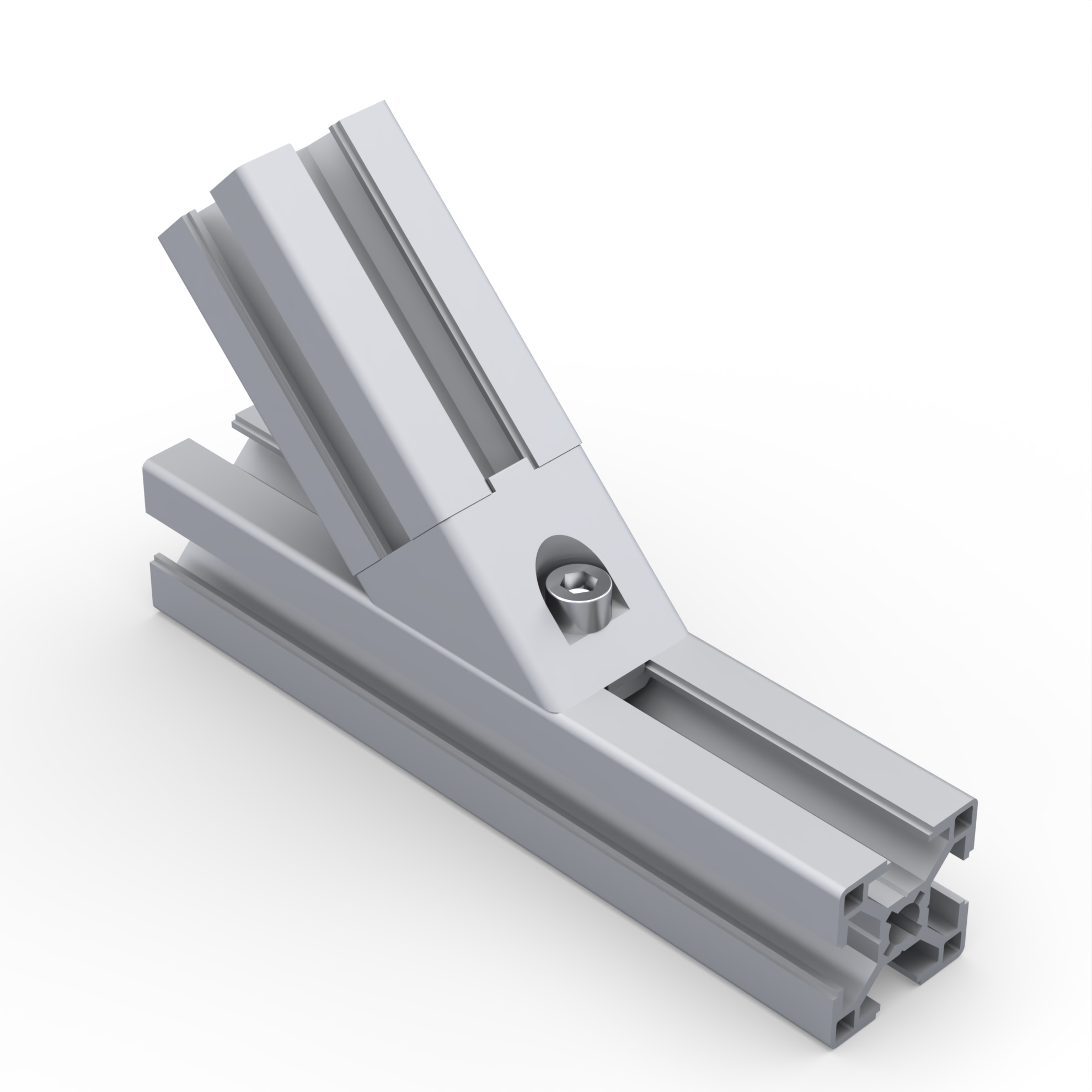

Угловой соединитель под профиль 30х30 паз 8 на 45 градусов
Угловой соединитель 30х30 паз 8 под углом в 45 градусов алюминий литой
168.00 руб. от 1 шт
от 6 шт 164.64 ₽ −2%
от 30 шт 161.28 ₽ −4%
от 60 шт 157.92 ₽ −6%
от 300 шт 152.88 ₽ −9%
от 600 шт 147.84 ₽ −12%
от 900 шт 142.80 ₽ −15%
Наличие 3030-SCD45 | Угловой соединитель 30х30 паз 8 под углом в 45 градусов
На складе 2000 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 101 ₽/шт.
RAL 3020 Матовый · +101 ₽
Добавить
RAL 2004 Матовый · +101 ₽
Добавить
RAL 1021 Матовый · +101 ₽
Добавить
RAL 6018 Матовый · +101 ₽
Добавить
RAL 6005 Матовый · +101 ₽
Добавить
RAL 5015 Матовый · +101 ₽
Добавить
RAL 5005 Матовый · +101 ₽
Добавить
RAL 7035 Матовый · +101 ₽
Добавить
RAL 7024 Матовый · +101 ₽
Добавить
RAL 9003 Матовый · +101 ₽
Добавить
RAL 9005 Муар · +101 ₽
Добавить

Файлы для скачивания

3D-модель · PDF
PDFСкачать
3030-SCD45 | Угловой соединитель 30х30 паз 8 под углом в 45 градусов (3D-модель).PDF
Чертёж · STEP
STEPСкачать
3030-SCD45 | Угловой соединитель 30х30 паз 8 под углом в 45 градусов (Чертёж).STEP
Чертёж · архив ZIP
ZIPСкачатьАрхив ZIP
3030-SCD45 | Угловой соединитель 30х30 паз 8 под углом в 45 градусов (Чертёж).ZIP

Описание

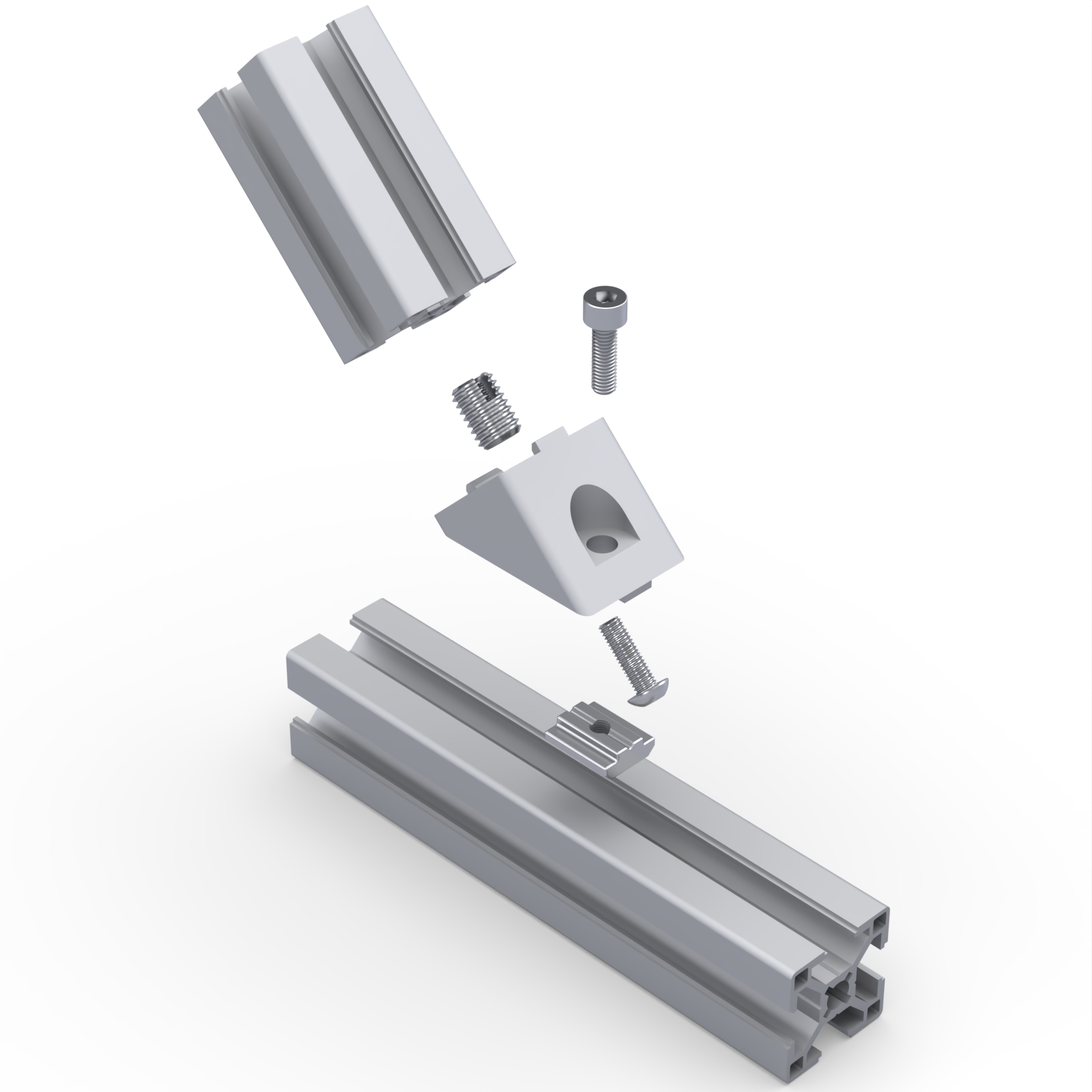

Угловой соединитель с размерами 30х30 мм и углом в 45 градусов используется для надежного крепления деталей с пазами шириной 8 мм. Для торцевого соединения необходима резьбовая втулка М10-М6.
Он отлично подходит для монтажа рам, ферм жесткости и других узлов усиления, гарантируя высокую механическую прочность и устойчивость всей конструкции.

Достоинства

  • Надежность — гарантирует жесткое и стабильное соединение под углом 45°.
  • Многофункциональность — подходит для пазов шириной 8 мм, что расширяет возможности его использования.
  • Простота установки — легко и быстро крепится без дополнительных усилий.
  • Увеличенная прочность — укрепляет конструкции, предотвращая их деформацию и повышая устойчивость.

Характеристики

Артикул:
 3030-SCD45
Серия профилей:
 с пазом 8 мм, серия 30
Угол:
 45
Ширина паза, мм:
 8
Материал:
 Алюминий литой под давлением
Покрытие:
 Без покрытия
Вес, кг:
 0.024
Цвет:
 Алюминий, Серый

Комплекты сопутствующих крепежных элементов для арт. 3030-SCD45

К профилям серии 30 с пазом 8 мм

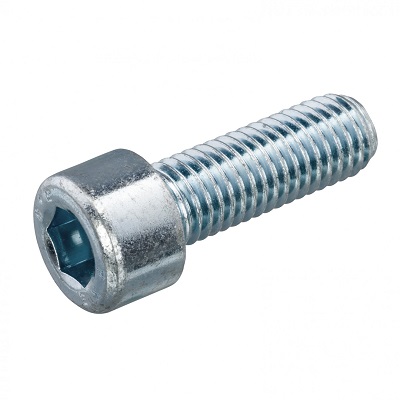

Винт М6х25 DIN912 (полуцилиндр) кл.пр. 8.8×1RSI-TH-M10-M6 | Втулка резьбовая М10х1.5 / М6х1.0×1Винт М6х14 DIN912 (полуцилиндр) кл. пр. 8.8×15006 | Т-гайка, Паз 8, М6, серия 30×1
Винт М6х25 DIN912 (полуцилиндр) кл.пр. 8.8RSI-TH-M10-M6 | Втулка резьбовая М10х1.5 / М6х1.0Винт М6х14 DIN912 (полуцилиндр) кл. пр. 8.85006 | Т-гайка, Паз 8, М6, серия 30
125,60 ₽/компл. в наличии
Винт М6х25 DIN912 (полуцилиндр) кл.пр. 8.8×1RSI-TH-M10-M6 | Втулка резьбовая М10х1.5 / М6х1.0×1Винт М6х14 DIN912 (полуцилиндр) кл. пр. 8.8×15539 | Подпружиненный пазовый сухарь, М6, 8T-30×1
Винт М6х25 DIN912 (полуцилиндр) кл.пр. 8.8RSI-TH-M10-M6 | Втулка резьбовая М10х1.5 / М6х1.0Винт М6х14 DIN912 (полуцилиндр) кл. пр. 8.85539 | Подпружиненный пазовый сухарь, М6, 8T-30
145,60 ₽/компл. в наличии
Винт М6х25 DIN912 (полуцилиндр) кл.пр. 8.8×1RSI-TH-M10-M6 | Втулка резьбовая М10х1.5 / М6х1.0×1Винт М6х14 DIN912 (полуцилиндр) кл. пр. 8.8×12A12.A31A.01 | Сухарь пазовый c фиксатором, паз 8, серия 30, М6×1
Винт М6х25 DIN912 (полуцилиндр) кл.пр. 8.8RSI-TH-M10-M6 | Втулка резьбовая М10х1.5 / М6х1.0Винт М6х14 DIN912 (полуцилиндр) кл. пр. 8.82A12.A31A.01 | Сухарь пазовый c фиксатором, паз 8, серия 30, М6
149,70 ₽/компл. в наличии
Винт М6х25 DIN912 (полуцилиндр) кл.пр. 8.8×1RSI-TH-M10-M6 | Втулка резьбовая М10х1.5 / М6х1.0×1Винт М6х14 DIN912 (полуцилиндр) кл. пр. 8.8×15067 | Сухарь пазовый, паз 8, М6, серия 30×1
Винт М6х25 DIN912 (полуцилиндр) кл.пр. 8.8RSI-TH-M10-M6 | Втулка резьбовая М10х1.5 / М6х1.0Винт М6х14 DIN912 (полуцилиндр) кл. пр. 8.85067 | Сухарь пазовый, паз 8, М6, серия 30
134,70 ₽/компл. в наличии

Возможные замены или аналоги для арт. 3030-SCD45:

6143-ТИП-2 | Угловой соединитель 135 градусов, серия 30
6143-ТИП-2 | Угловой соединитель 135 градусов, серия 30
245.00 руб./шт.
в наличии ≈ 0 шт.
6139 | Угловой соединитель 45 градусов, серия 30
6139 | Угловой соединитель 45 градусов, серия 30
235.00 руб./шт.
в наличии ≈ 0 шт.

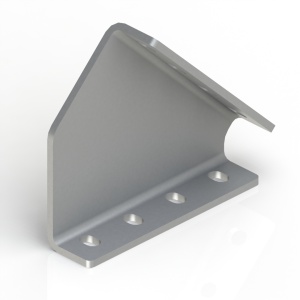

3012045 | Угловой соединитель 30х120 угол 45
3012045 | Угловой соединитель 30х120 угол 45
561.00 руб./шт.
в наличии ≈ 0 шт.

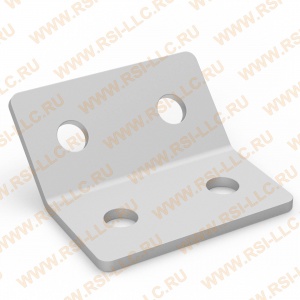

843060s | Стальной угловой соединитель 30х60, 135 град, 4 отв.
