1067 | Угловой соединитель 60х60

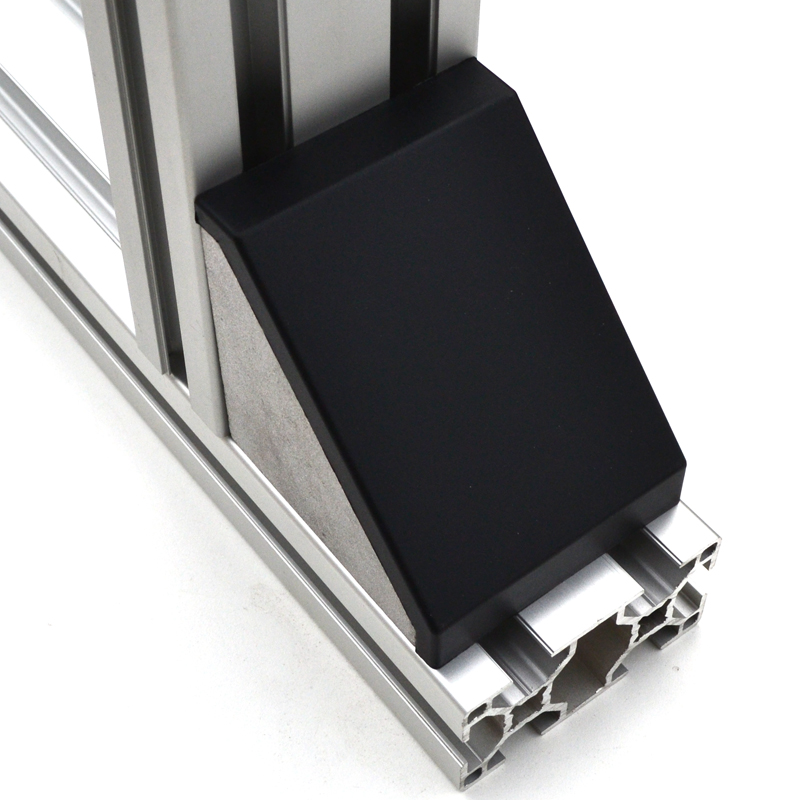

Угловой соединитель 60х60 с заглушкой

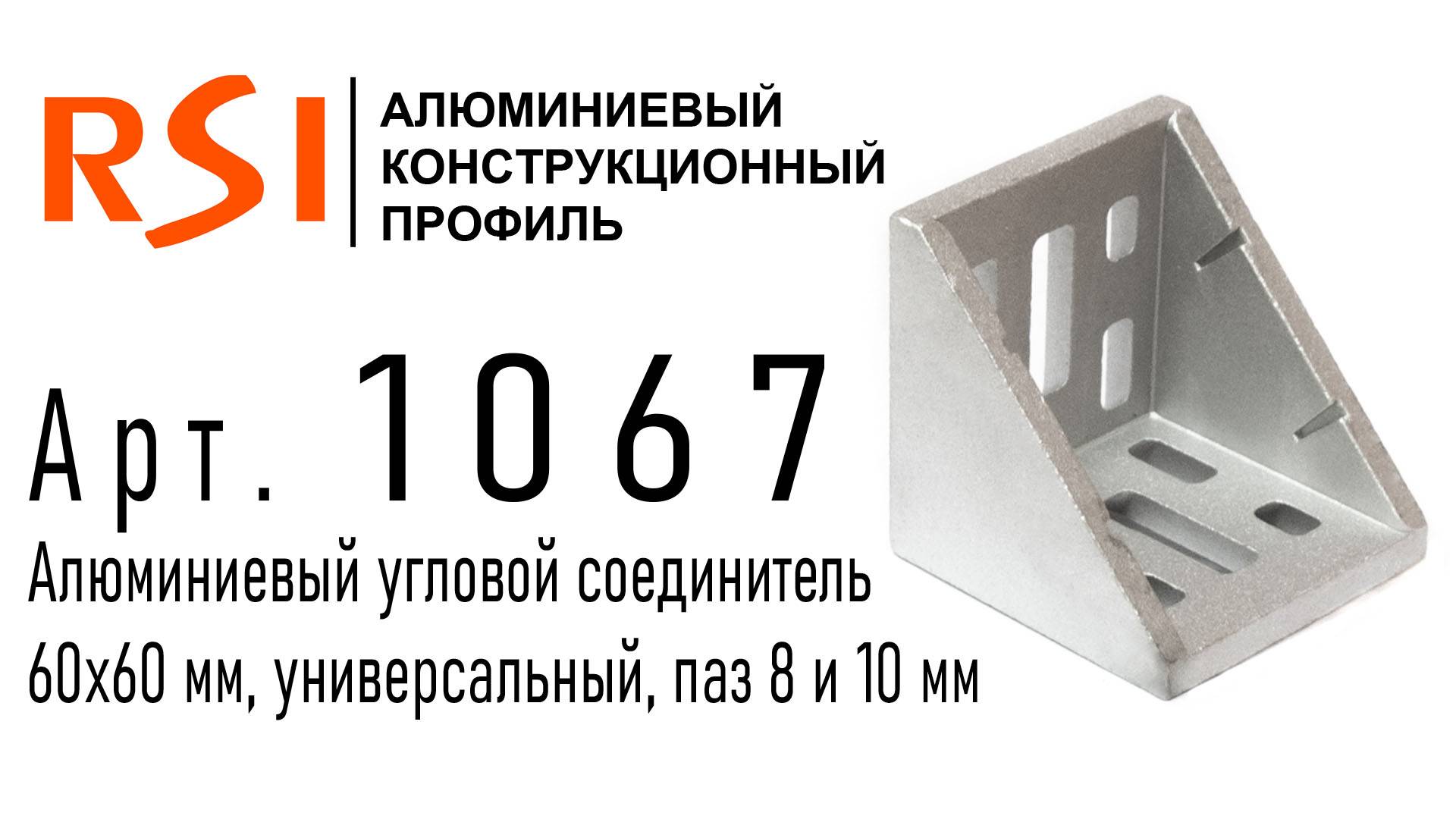

Угловой алюминиевый соединитель 60х60, арт. 1067

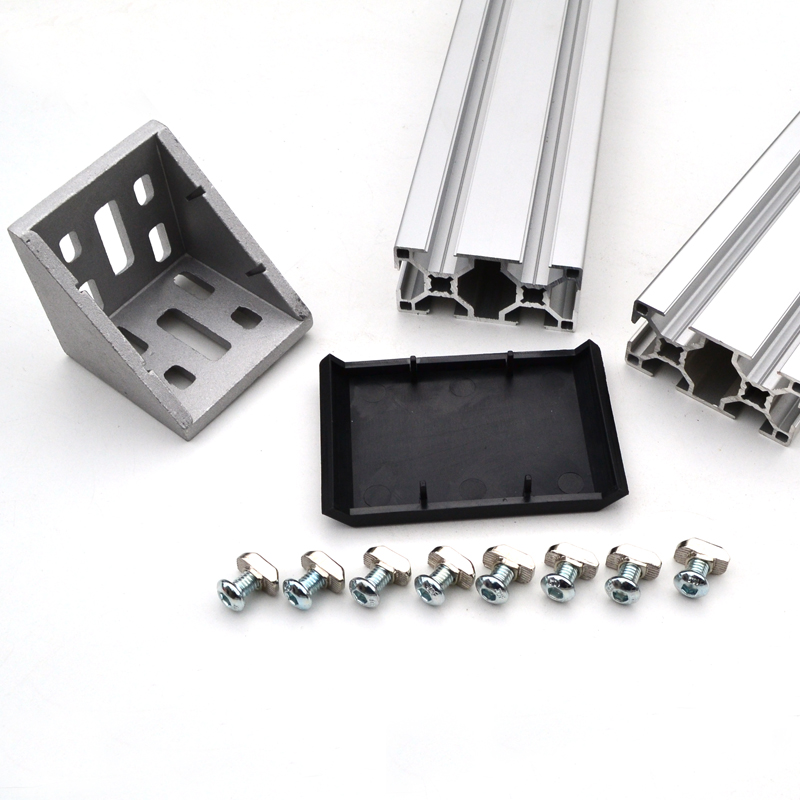

Комплект углового соединителя 60х60, арт. 1067

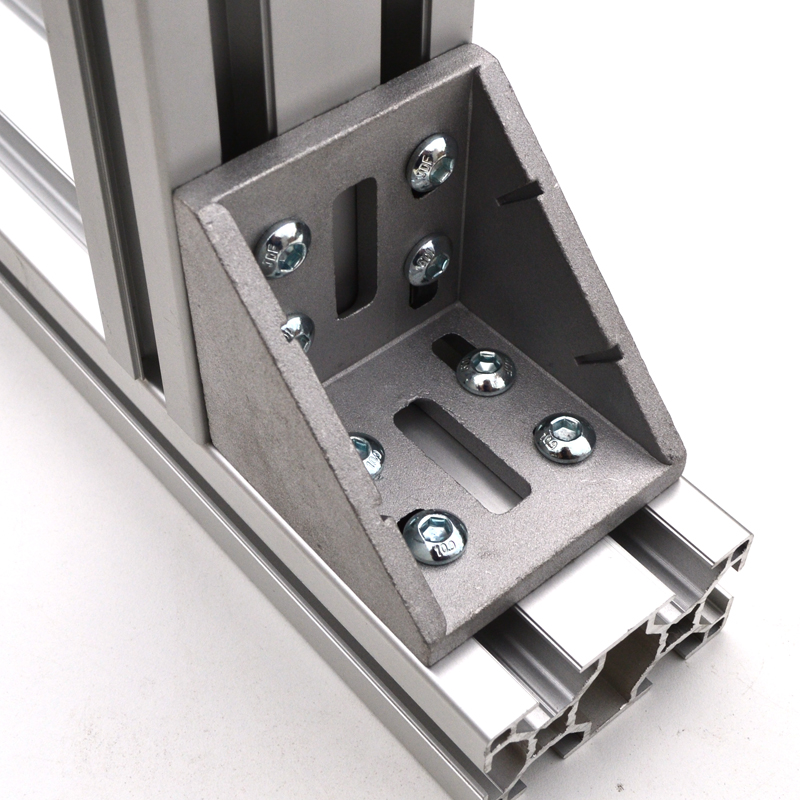

Профили 30х60 и угловой соединитель арт. 1067 (60х60 мм)

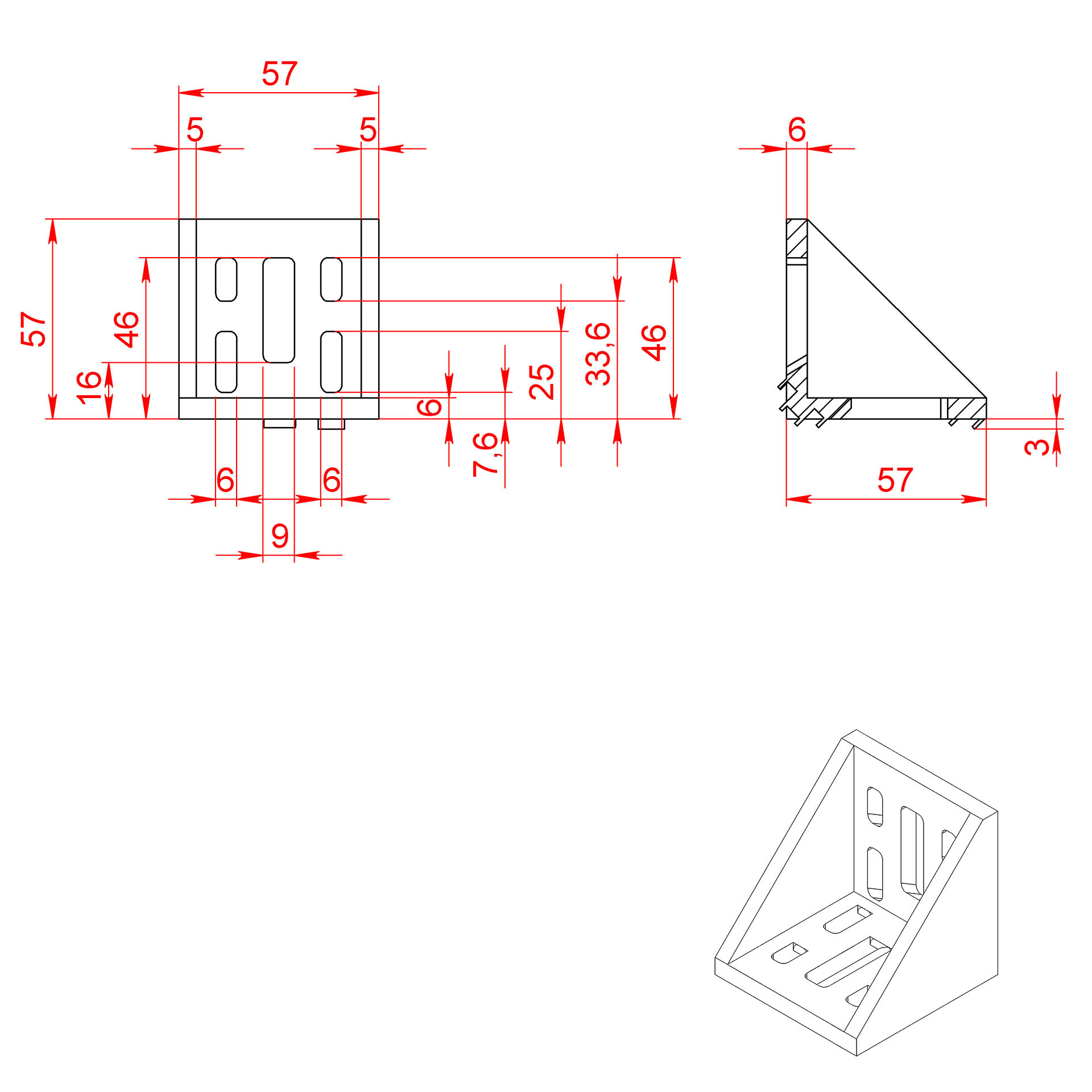

Чертеж углового соединителя 60х60 мм для конструкционных профилей
245.00 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие 1067 | Угловой соединитель 60х60
НА СКЛАДЕ > 700 шт.
В ПУТИ > 2000 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Угловой соединитель 60х60 мм, к соответствующим профилям с пазами 8 и 10 мм.

Загрузить:
- 3D модель (1067.STEP)
- Чертеж  (1067.PDF)

Не забудьте купить комплект крепежа к угловому соединителю 60х60 арт. 1067:

К профилям с пазом 8 мм
Вариант №1:
1. Т-Болт М6х16 паз 8 артикул 5022 - 8 шт.
2. Гайка c фланцем M6 DIN6923 - 8 шт.

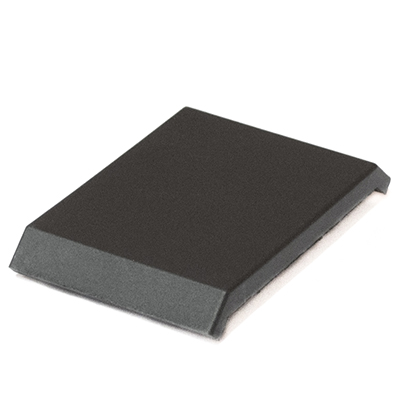

3. Заглушка арт. 1067cap - 1 шт.
Вариант №2:

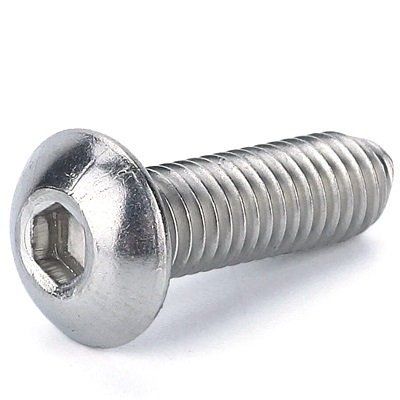

1. Винт М6х16 мм ISO 7380 - 8 шт.
2. Шайба М6 увеличенная DIN9021 - 8 шт.

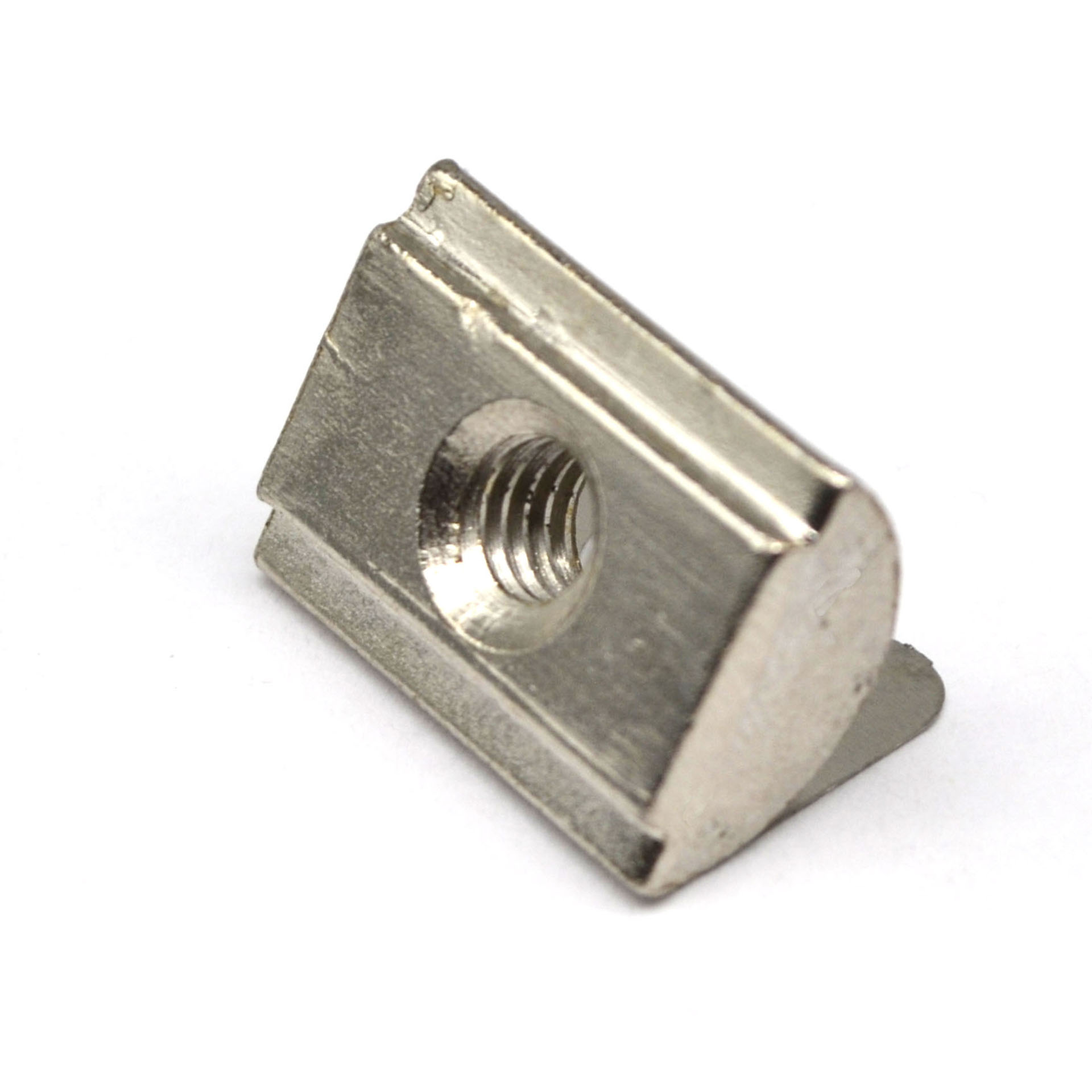

2. Сухарь пазовый М6 паз 8 серия 30  арт. 5067 - 8 шт. или Т-гайка М6 паз 8 серия 30 арт. 5006 - 8 шт.
3. Заглушка арт. 1067cap - 1 шт.

К профилям с пазом 10 мм
Вариант №1:
1. Т-Болт М8х20 паз 8 артикул 5030 - 2 шт.
2. Гайка c фланцем M8 DIN6923 - 2 шт.
3. Заглушка арт. 1067cap - 1 шт.
Вариант №2:
1. Винт М8х20 мм ISO 7380 - 2 шт.
2. Шайба М8 увеличенная DIN9021 - 2 шт.
2. Сухарь пазовый М8 паз 10 арт. 5074 - 2 шт. или Т-гайка М8 паз 10 арт. 5018 - 2 шт.
3. Заглушка арт. 1067cap - 1 шт.

Характеристики

Артикул:
 1067
Профили:
 30х30, 30х60, 30х90, 30х120, 60х60, 60х120
Ширина паза, мм:
 8 и 10
Аналог Bosch Rexroth Group:
 3842523546, 3842523549, 3842523551, 3842523553
Материал:
 Алюминий литой под давлением
Вес, кг:
 0.130

Возможные замены или аналоги для арт. 1067:

1031 | Облегченный угловой соединитель 60х60
179.00 руб./шт. - в наличии ≈ 1000 шт.
1055 | Угловой соединитель 30х60
115.00 руб./шт. - в наличии ≈ 500 шт.
7860S30 | Соединитель угловой 78х60, серия 30 ⓘ
259.00 руб./шт. - в наличии ≈ 400 шт.
