8104s | Стальной угловой соединитель 60х30 мм усиленный

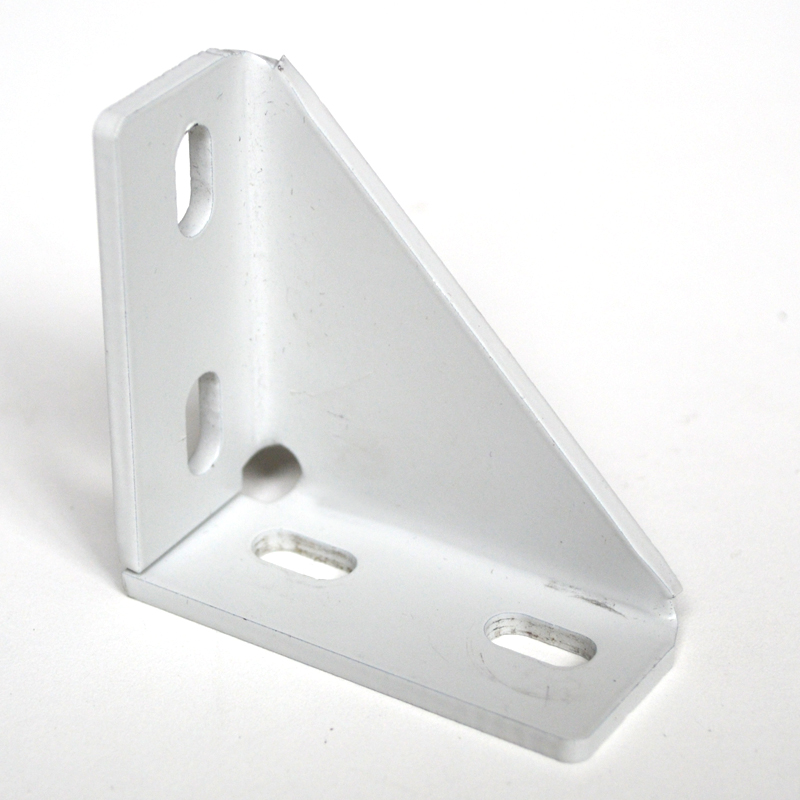

Угловой соединитель 60х30, сталь, с ребром жесткости

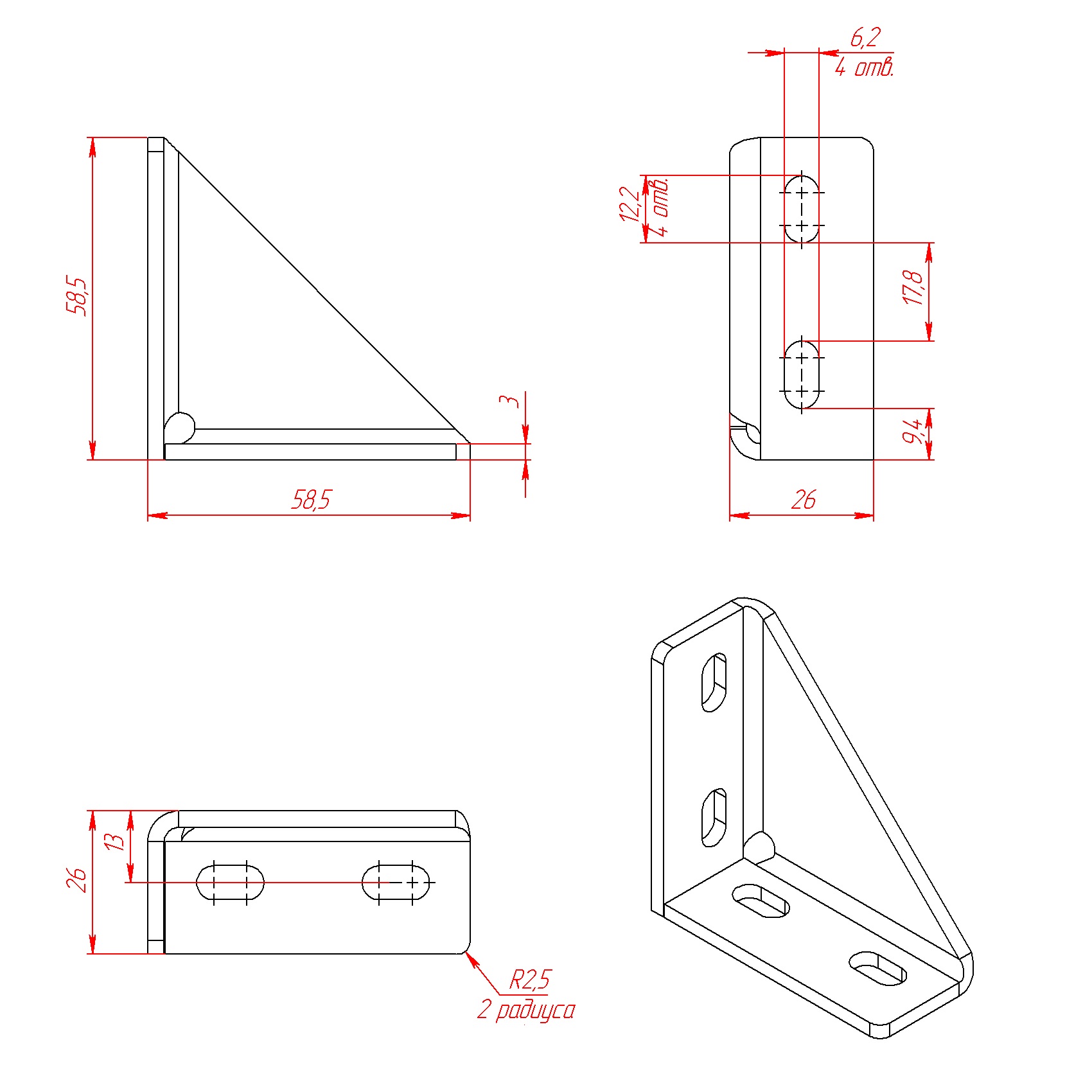

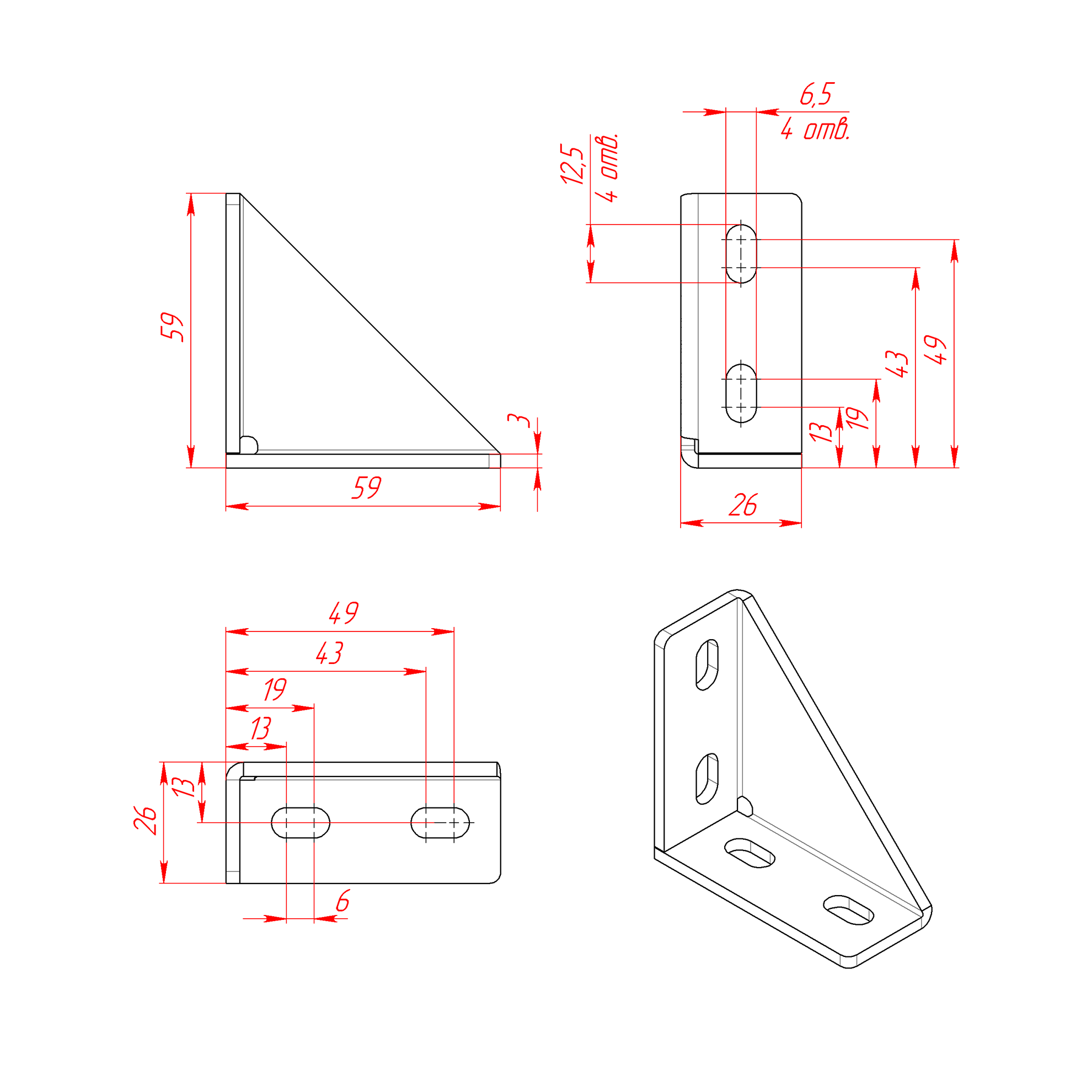

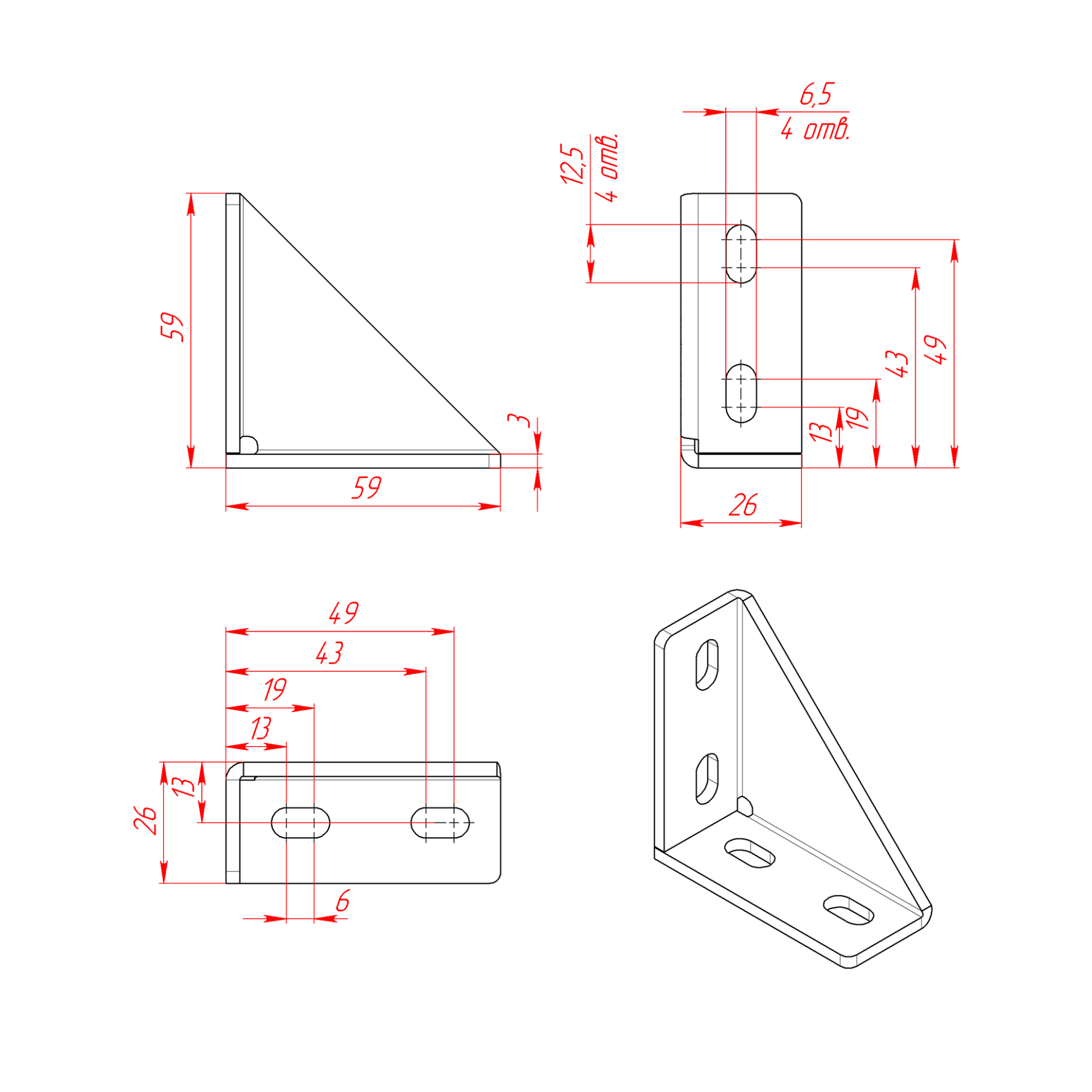

Чертёж стального уголка арт. 8104s

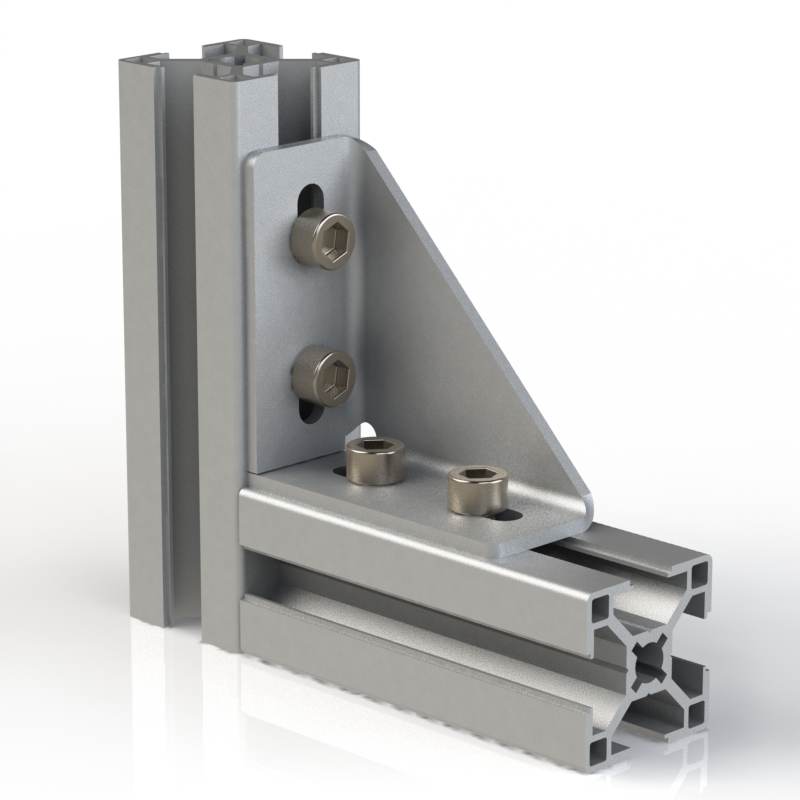

Профили 30х30 с соединителем арт. 8104s

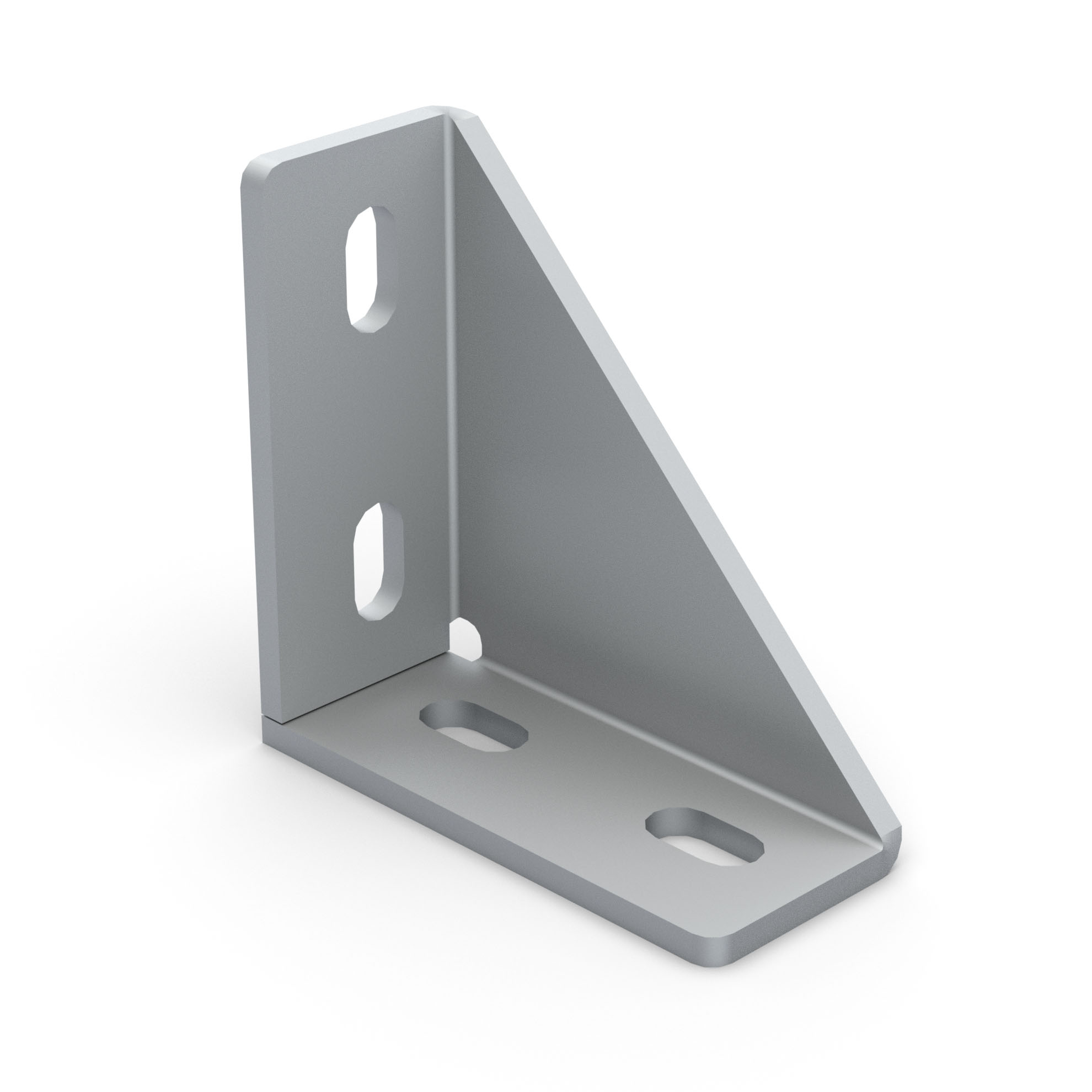

Стальной аналог 3842523538

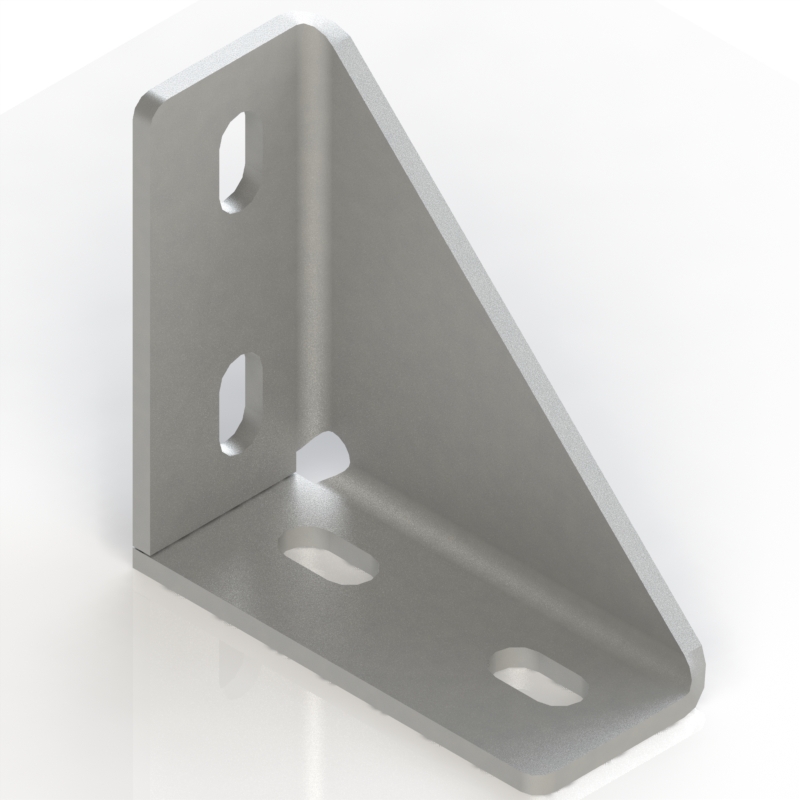

Стальной угловой соединитель 60х30 арт. 8104s вид сзади

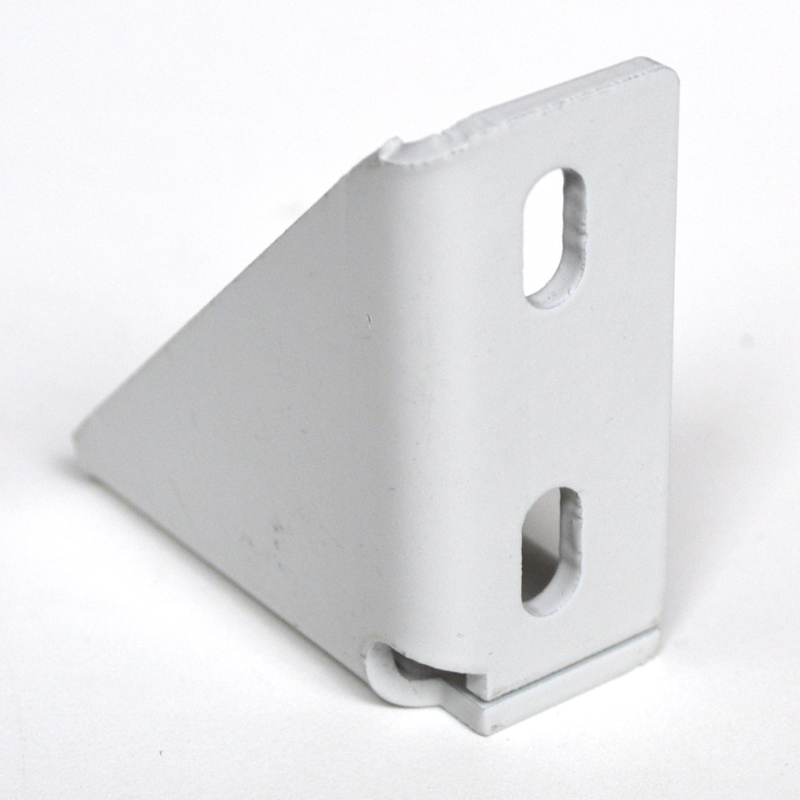

Стальной угловой соединитель 60х30 арт. 8104s вид сбоку
8104s | Стальной угловой соединитель 60х30 мм усиленный изображение 6
164.00 руб. от 1 шт.
( -2 % )
160.72 РУБ.
от 15 шт.
( -4 % )
157.44 РУБ.
от 70 шт.
( -6 % )
154.16 РУБ.
от 175 шт.
( -8 % )
150.88 РУБ.
от 325 шт.
( -10 % )
147.60 РУБ.
от 650 шт.
( -12 % )
144.32 РУБ.
от 950 шт.
RSI
добавить
выбрать цвет (+ 40 руб./шт.)
RAL3020
добавить
RAL2004
добавить
RAL1021
добавить
RAL6018
добавить
RAL6005
добавить
RAL5015
добавить
RAL5005
добавить
RAL7024
добавить
RAL9003
добавить
RAL9005
добавить
При заказе от 100 шт. покраска в любой цвет бесплатно.
Наличие 8104s | Стальной угловой соединитель 60х30 мм усиленный
НА СКЛАДЕ:
200 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 8104s | Стальной угловой соединитель 60х30 мм усиленный
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. 8104s | Стальной угловой соединитель 60х30 мм усиленный (3D-модель).STEP
Скачать
2. 8104s | Стальной угловой соединитель 60х30 мм усиленный (Чертеж).PDF
Скачать

Описание

Усиленный стальной угловой соединитель 30×60 мм — надёжный элемент для жёсткого сопряжения двух конструкционных алюминиевых профилей. Оснащён продольным ребром жёсткости для увеличения момента сопротивления и повышения долговечности в нагруженных каркасах, стойках и опорах.

Преимущества

  • Увеличенная жёсткость благодаря ребру — минимизация прогиба и люфтов. Усиленная конструкция обеспечивает высокую стабильность в динамических и статических нагрузках.
  • Универсальная геометрия для стандартных конструкционных профилей.
  • Быстрый монтаж — совместимо с обычным крепёжом M6.

Области применения

  • Промышленные каркасы и рамы
  • Монтаж несущих стоек и металлоконструкций
  • Оборудование для автоматизации и линии сборки
  • Сборные стеллажи, ограждения, выставочные стенды

Характеристики

Артикул:
 8104s
ОКПД2:
 25.99.29.190
Страна производства:
 Россия
Серия профилей:
 с пазом 8 мм, серия 30
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842523538
Материал:
 Сталь 3 мм
Покрытие:
 Порошково-полимерное покрытие RAL7035
Вес, кг:
 0,08
Цвет:
 Серый

Комплекты сопутствующих крепежных элементов для арт. 8104s

▼
К профилям серии 30 с пазом 8 мм
Вариант 1
▼
руб./комлпект.
1. 5298 | Болт Т-образный М6х12 паз 8 серия 30 - 4 шт.
2. Гайка с фланцем М6 DIN6923 - 4 шт.
добавить комплект
( в наличии )
4 шт.
+
4 шт.
Вариант 2
▼
руб./комлпект.
добавить комплект
( в наличии )
4 шт.
+
4 шт.
+
4 шт.
Вариант 3
▼
руб./комлпект.
добавить комплект
( в наличии )
4 шт.
+
4 шт.
+
4 шт.
Вариант 4
▼
руб./комлпект.
добавить комплект
( в наличии )
4 шт.
+
4 шт.
+
4 шт.
Вариант 5
▼
руб./комлпект.
добавить комплект
( в наличии )
4 шт.
+
4 шт.
+
4 шт.

Возможные замены или аналоги для арт. 8104s:

1055 | Угловой соединитель 30х60 1055 | Угловой соединитель 30х60
159.00 руб./шт.
 ⓘ - в наличии ≈ 7000 шт. 8109s | Стальной угловой соединитель 80х30 мм сталь 8 мм 8109s | Стальной угловой соединитель 80х30 мм сталь 8 мм
429.00 руб./шт.

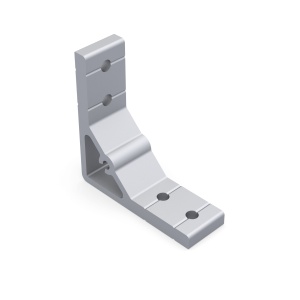

 ⓘ - в наличии ≈ 50 шт. ⓘ 7830S30 | Соединитель угловой 78х30, серия 30 7830S30 | Соединитель угловой 78х30, серия 30
