395.00 руб. от 1 шт.
( -3 % )
383.15 РУБ.
от 25 шт.
( -4 % )
379.20 РУБ.
от 50 шт.
( -5 % )
375.25 РУБ.
от 100 шт.
( -7 % )
367.35 РУБ.
от 500 шт.
( -10 % )
355.50 РУБ.
от 1000 шт.
RSI
Количество

Описание

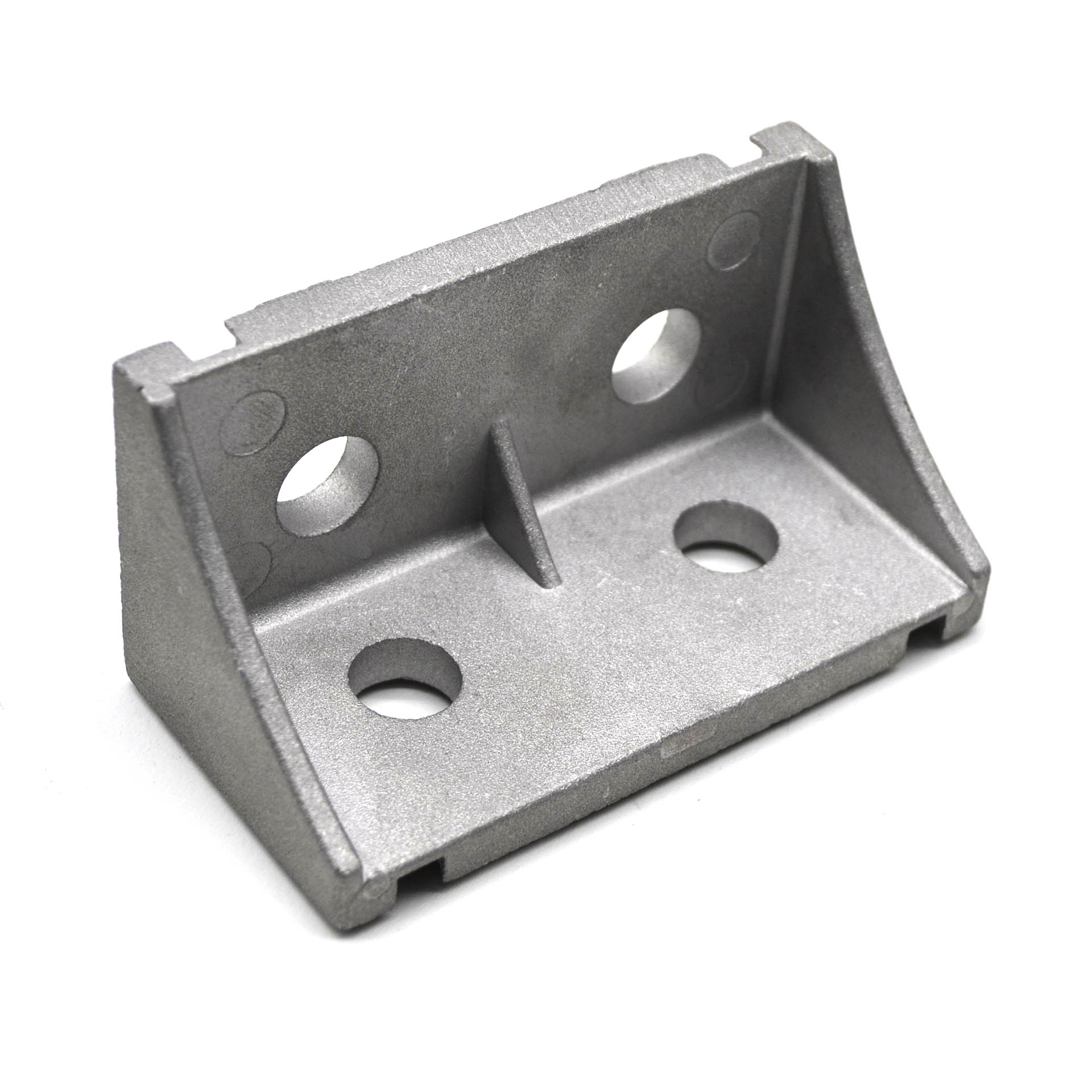

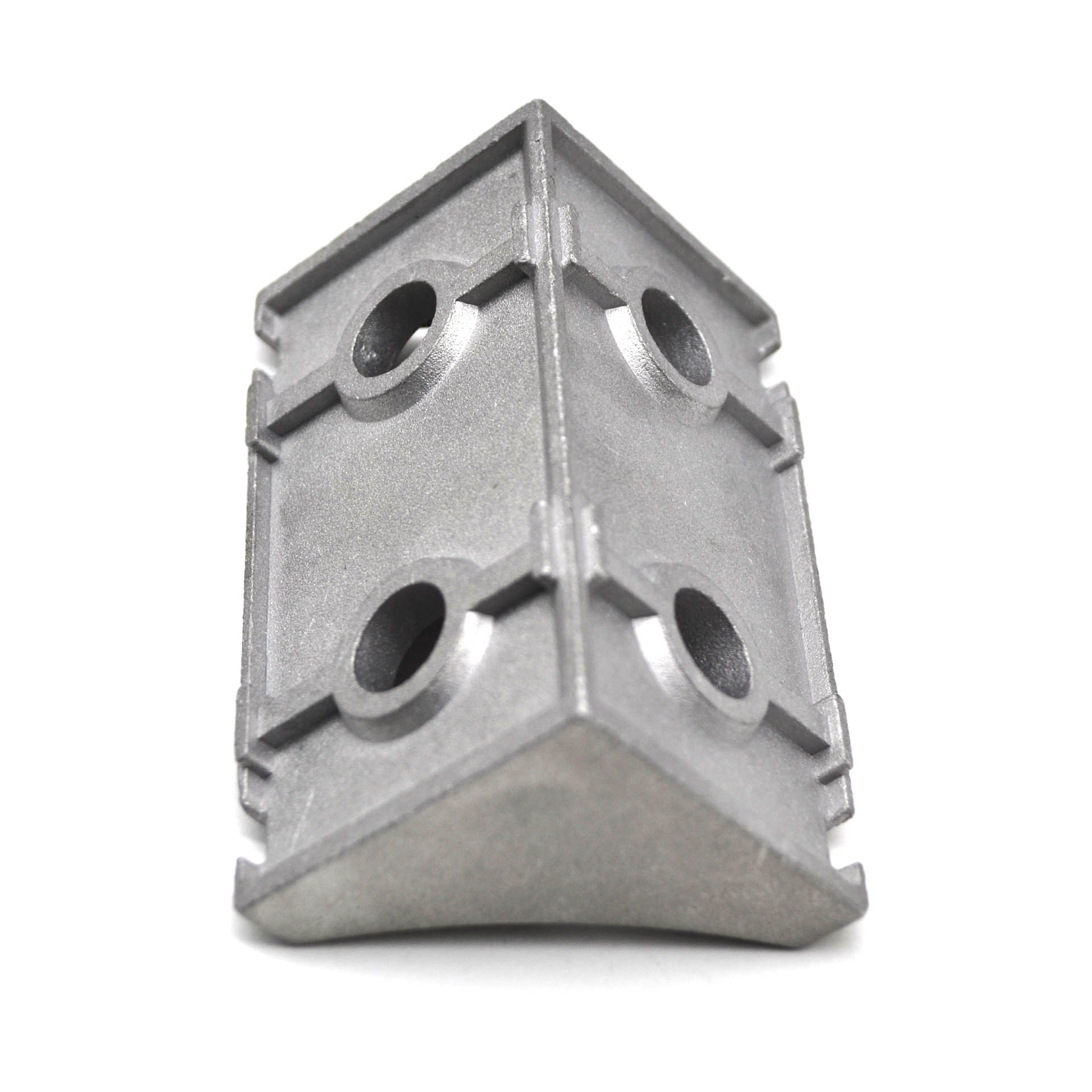

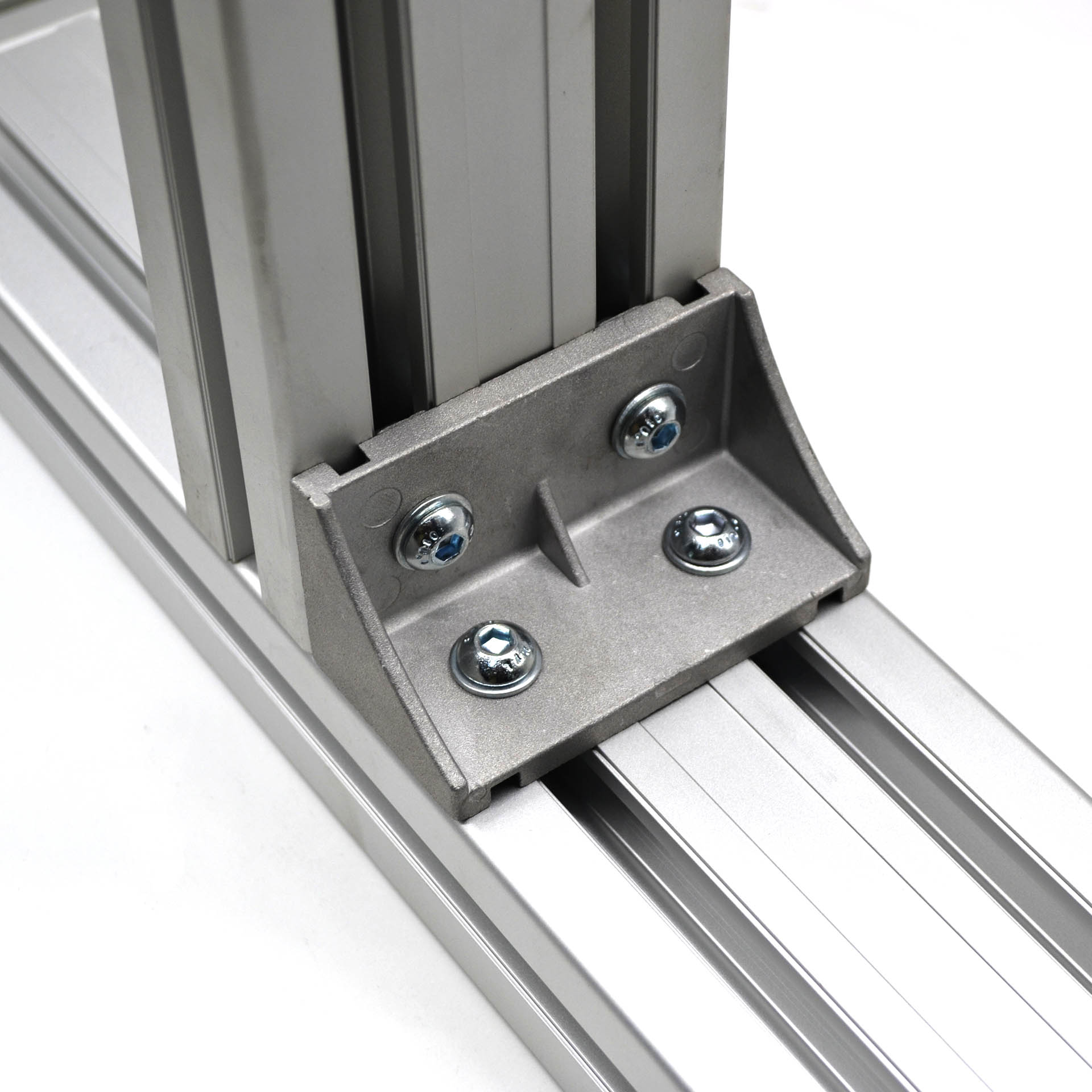

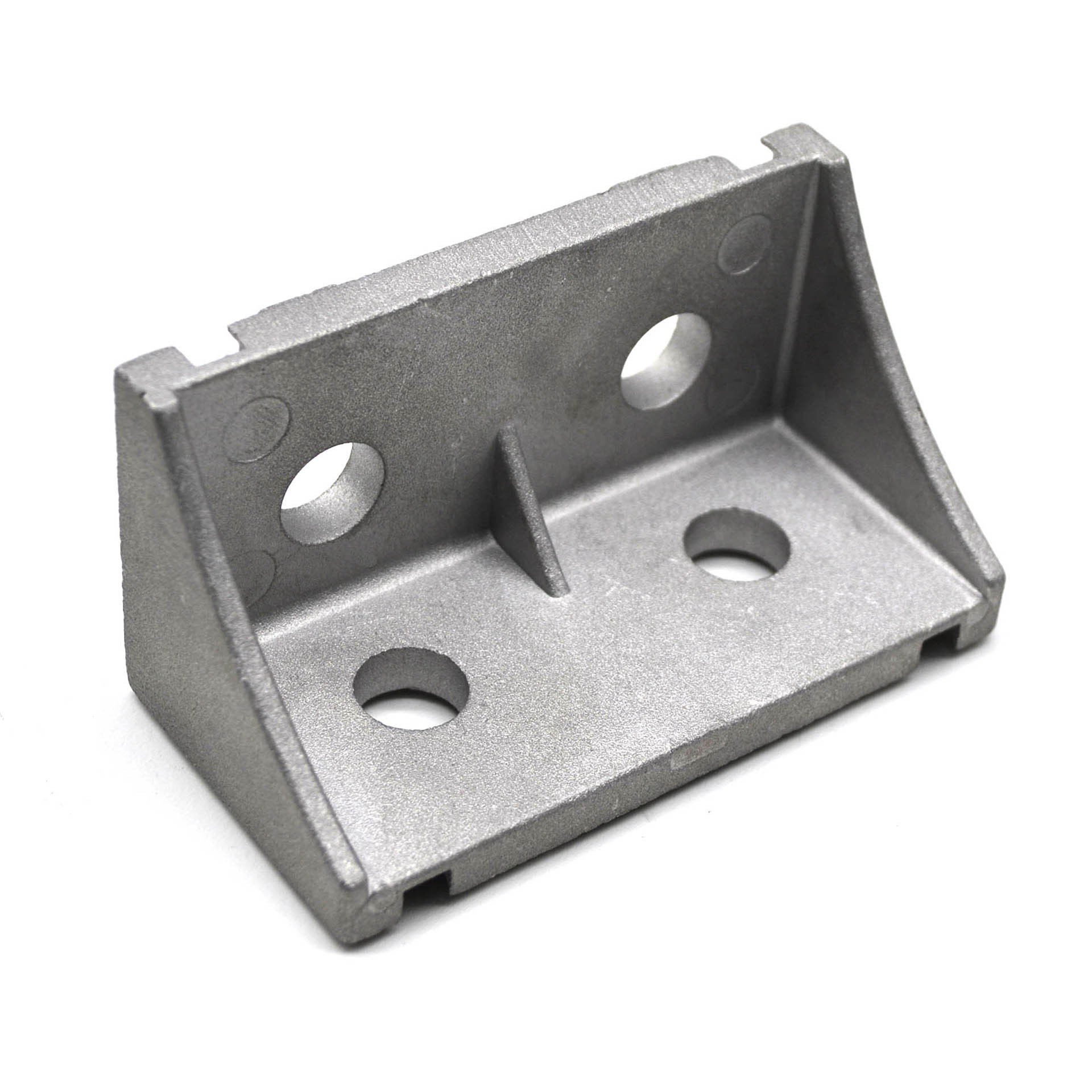

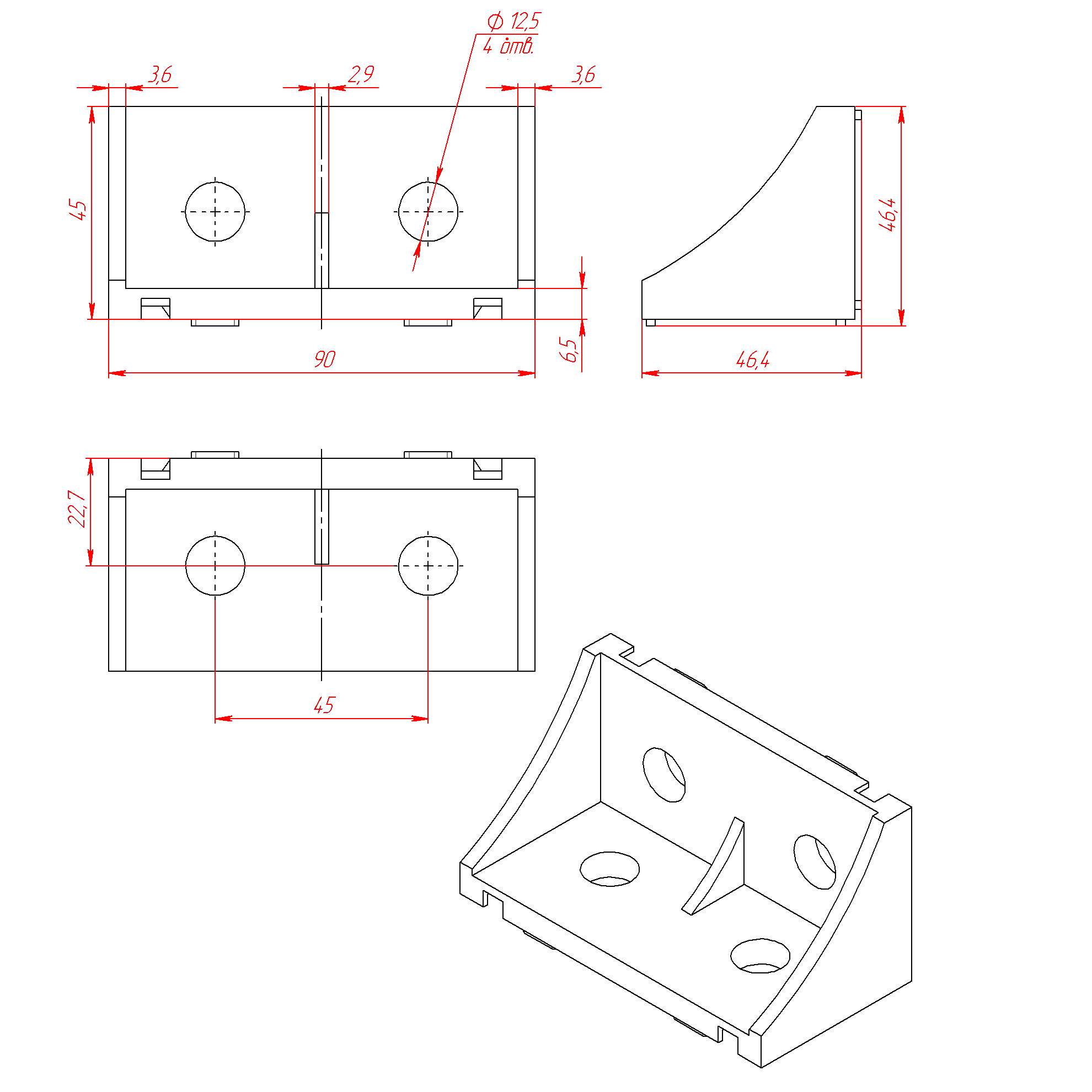

Угловой алюминиевый соединитель для крепления профилей 45х90 мм и 90х90 мм.


Загрузить:
- 3D модель (1234.step)
- Чертеж  (1234.pdf)

Не забудьте купить комплект крепежа к угловому соединителю 45х90 арт. 1234:

Вариант 1:
1. Болт Т-образный М8х20 паз 10 арт. 5031 - 8 шт.
2. Гайка c фланцем M8 DIN6923 - 8 шт.

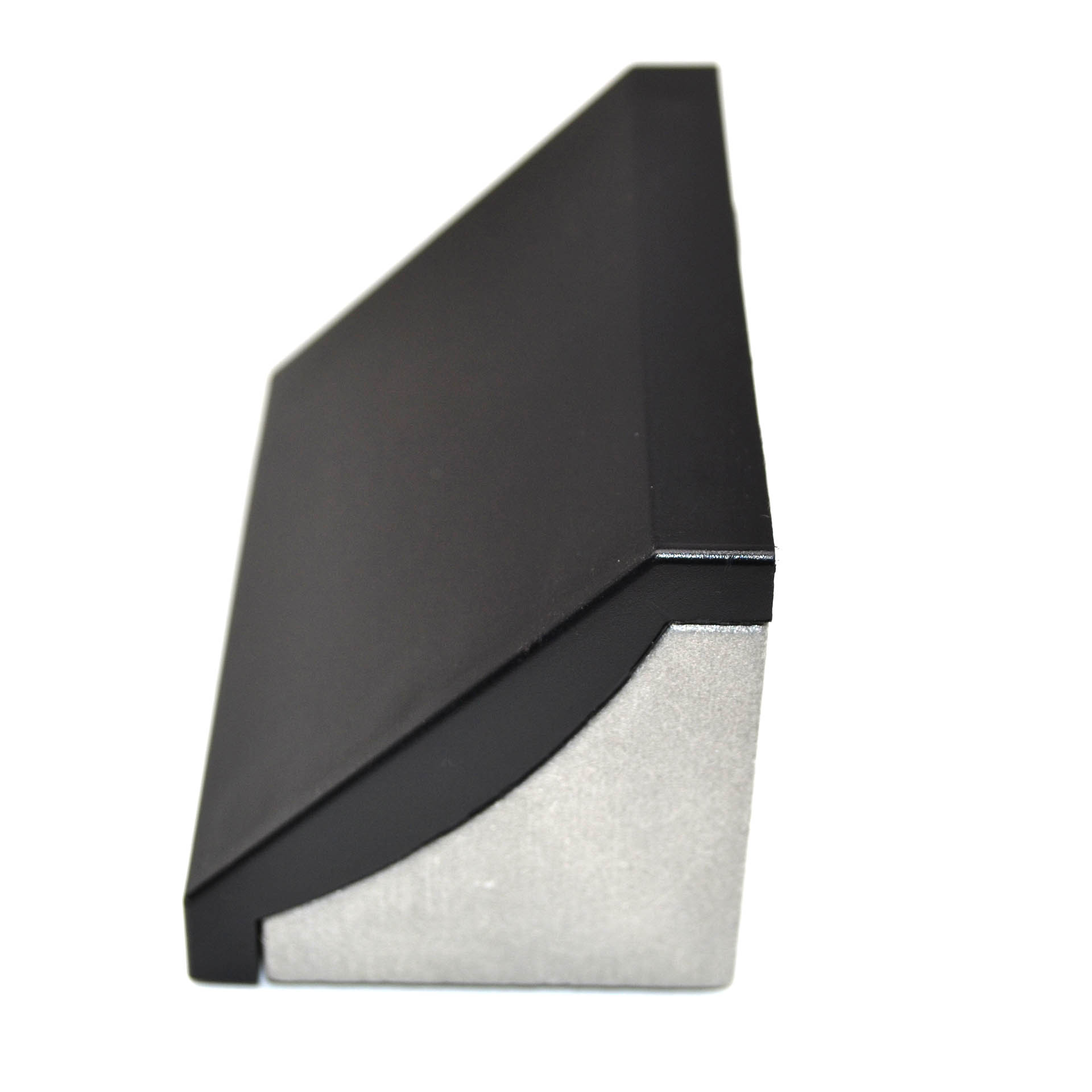

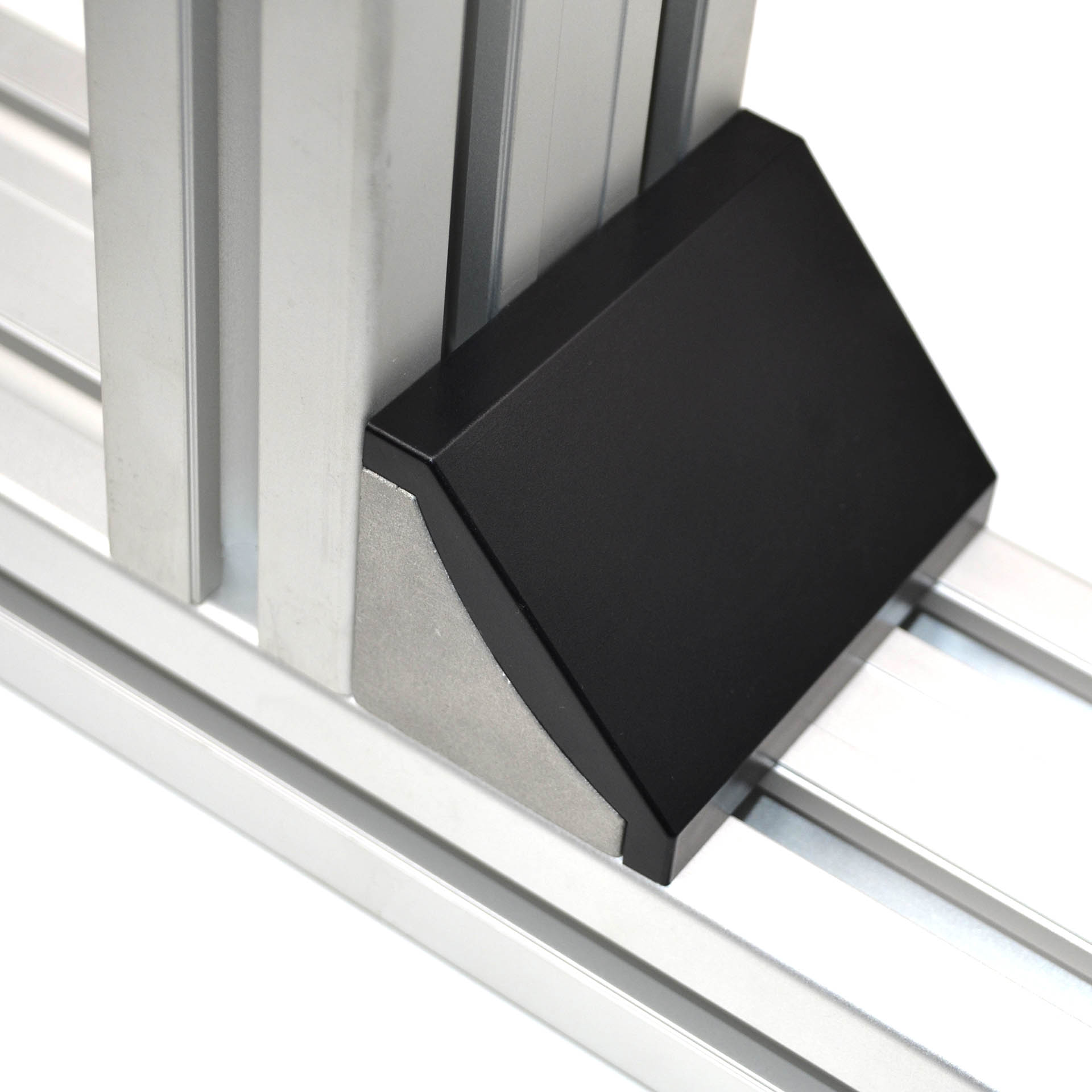

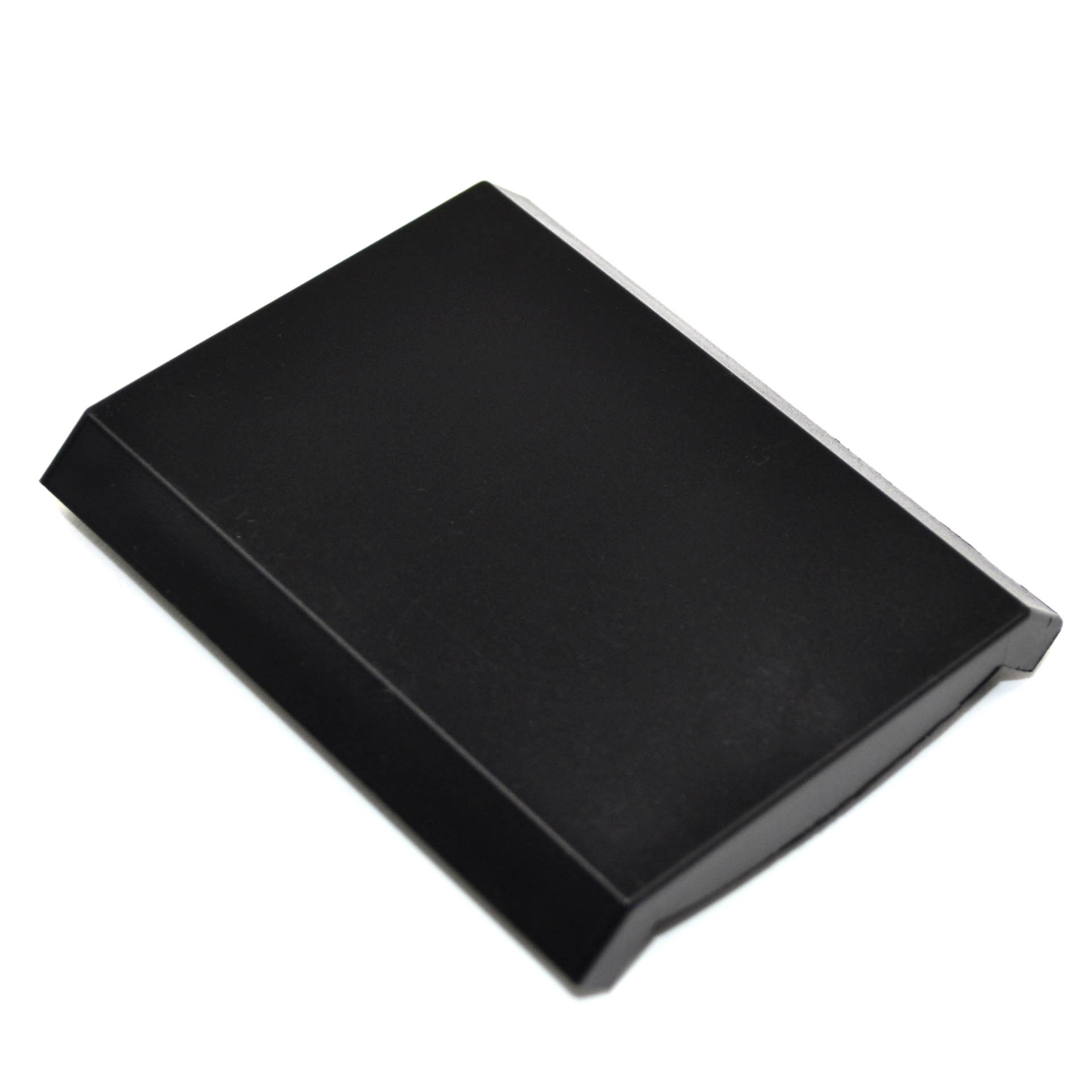

3. Заглушка арт. 4145 - 1 шт.

Вариант 2:
1. Винт М8х20 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый c фиксатором, паз 10, М8 арт. 2A11.A41A.01 - 8 шт.
   - или Винт М8х20 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый c прижимным шариком, паз 10, М8 арт. 5061 - 8 шт.
   - или Винт М8х20 (ISO7380 или DIN912) - 8 шт. + Т-гайка, Паз 10, М8 арт. 5018 - 8 шт.
   - или Винт М8х20 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый, паз 10, М8 арт. 5074 - 8 шт.
   - или Винт М8х20 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый алюминиевый, паз 10, М8 арт. 5074AL - 8 шт.
2. Шайба М8 увеличенная - 8 шт.
3. Заглушка арт. 4145 - 1 шт.


Характеристики

Артикул:
1234
Профили:
с пазом 10 мм, 45х45, 45х90, 45х180, 90х90
Ширина паза, мм:
10
Материал:
Алюминий литой под давлением
Покрытие:
Без покрытия
Вес, кг:
0.10

Возможные замены или аналоги для арт. 1234:

1075 | Угловой соединитель 90х90 1075 | Угловой соединитель 90х90
785.00 руб./шт.
- в наличии ≈ 1000 шт.

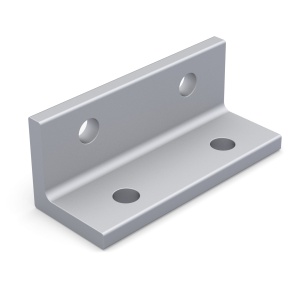

3390S45 | Соединитель угловой 33х90, серия 45 3390S45 | Соединитель угловой 33х90, серия 45
185.00 руб./шт.
- в наличии ≈ 2 шт.

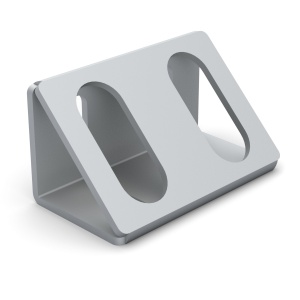

8303s | Стальной угловой соединитель 45х90 мм усиленный 8303s | Стальной угловой соединитель 45х90 мм усиленный
252.00 руб./шт.
- в наличии ≈ 8 шт.

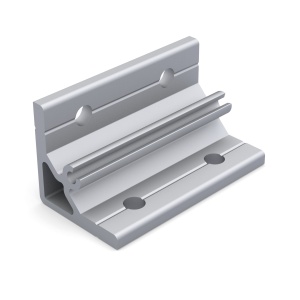

4490S45 | Соединитель угловой 44х90, серия 45 4490S45 | Соединитель угловой 44х90, серия 45
249.00 руб./шт.
- в наличии ≈ 1 шт.
