185.00 руб. от 1 шт.
( -3 % )
179.45 РУБ.
от 30 шт.
( -5 % )
175.75 РУБ.
от 100 шт.
( -10 % )
166.50 РУБ.
от 500 шт.
RSI
Количество
Наличие 3390S45 | Соединитель угловой 33х90, серия 45
НА СКЛАДЕ
≈ 6 шт.
Наличие 3390S45 | Соединитель угловой 33х90, серия 45
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 3 до 5 рабочих дней

Описание

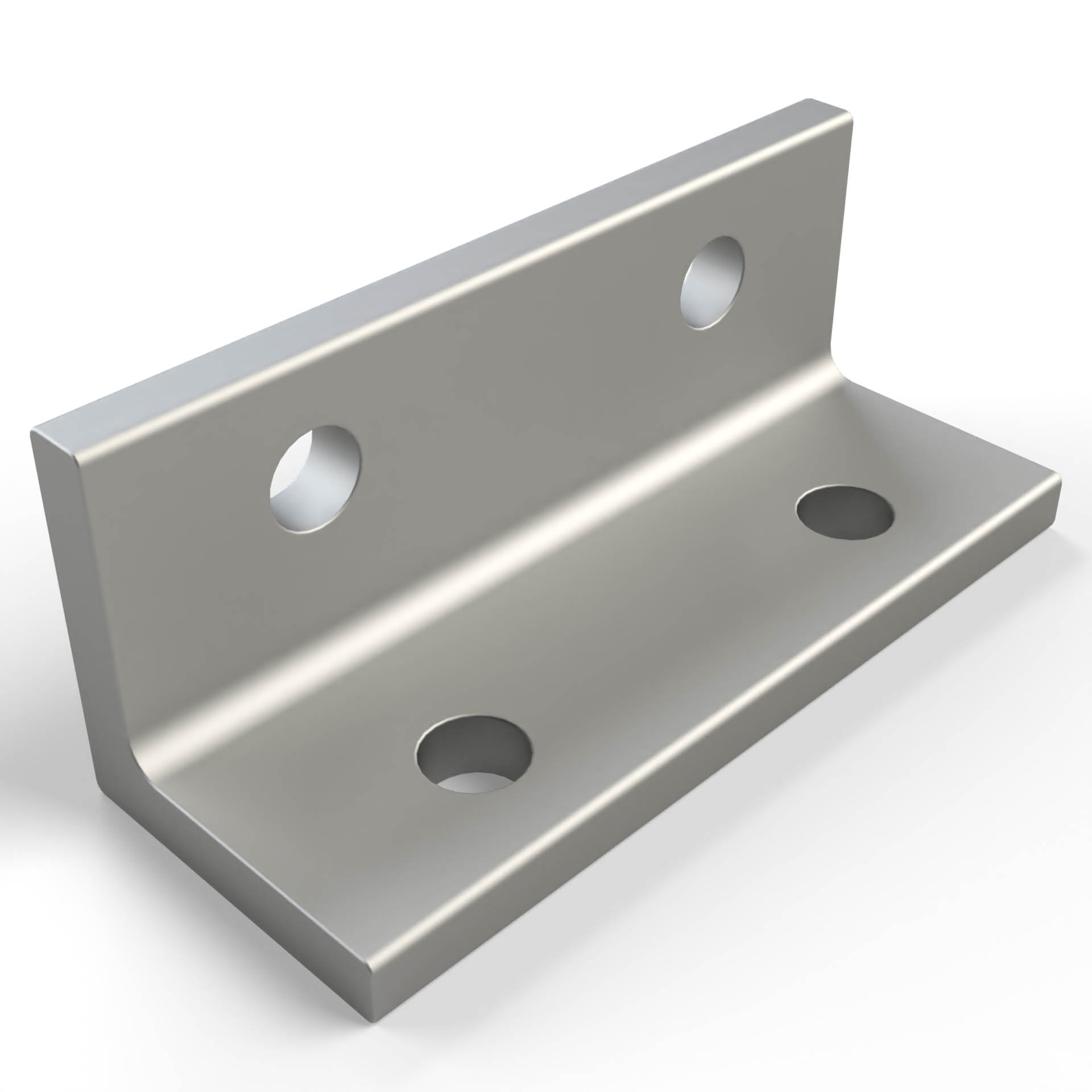

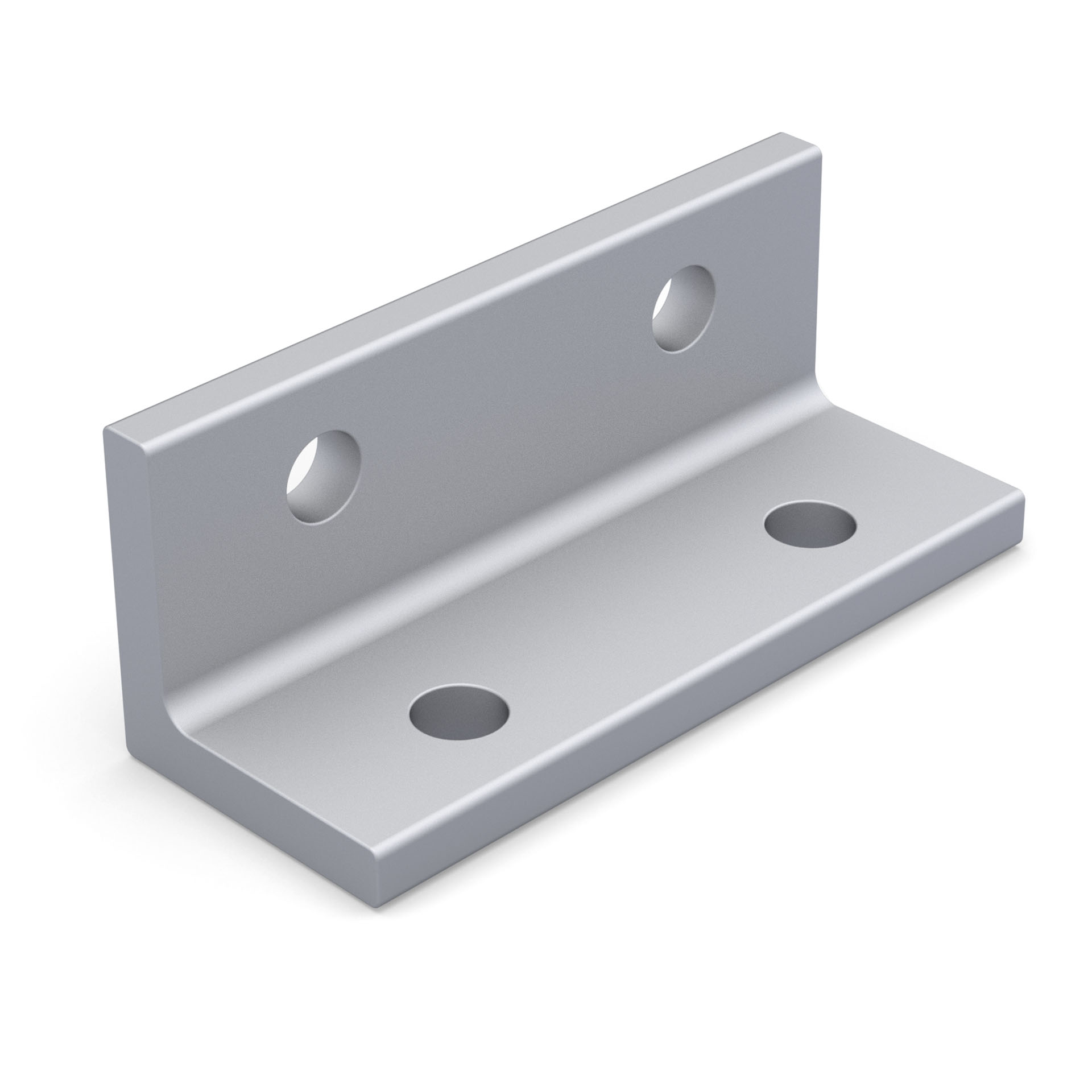

Угловой соединитель алюминиевый 33х90 мм, предназначенный для применения в конструкциях с использованием конструкционного профиля серии 45.

Загрузить:
- 3D модель (3390S45.step)

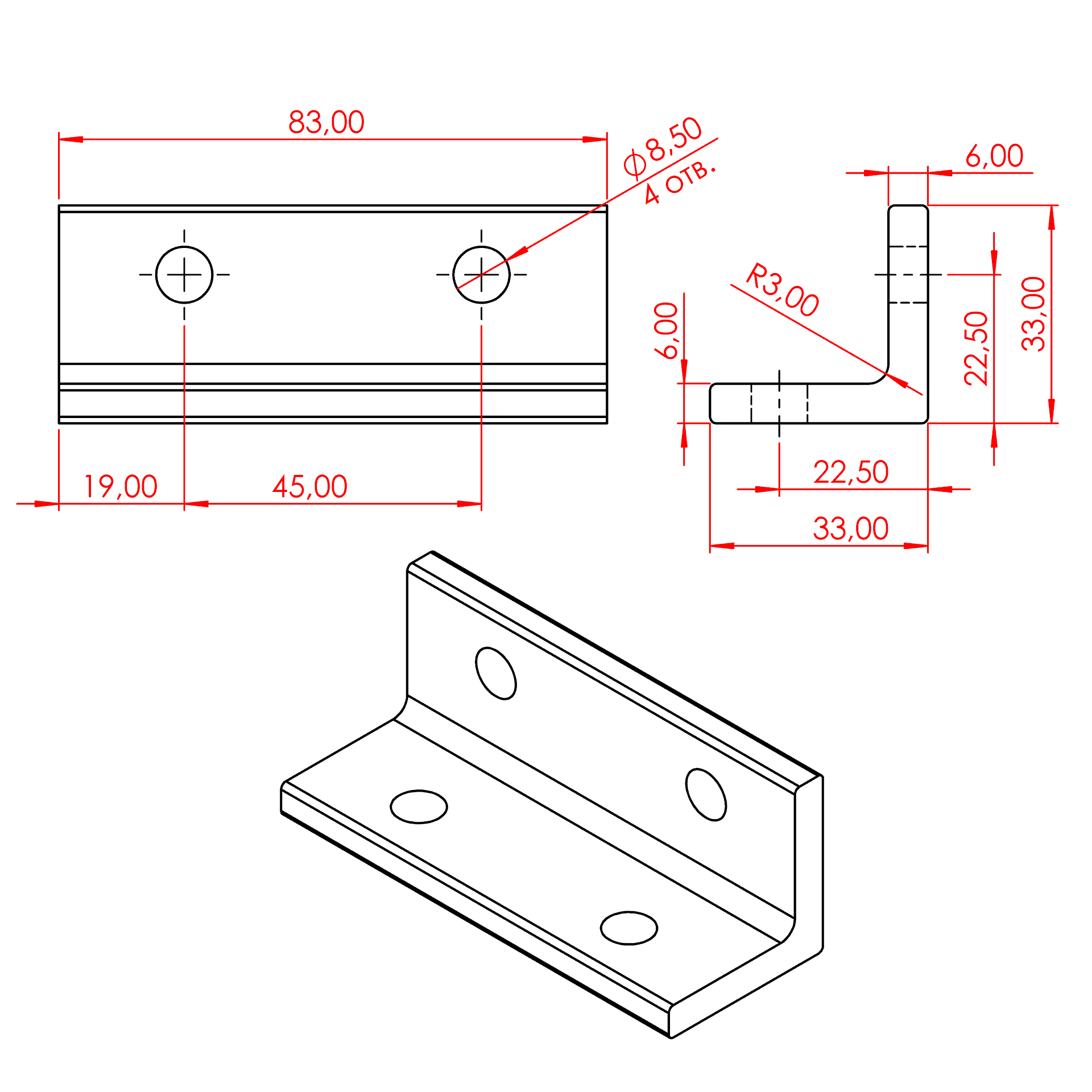

- Чертеж  (3390S45.pdf)

Не забудьте купить комплект крепежа к угловому соединителю арт. 3390S45:

Вариант 1
1. Т-болт М8х25 арт. 5031 - 4 шт.
2. Гайка с фланцем М8 DIN6923 - 4 шт.

Вариант 2
1. Винт M8х20 ISO 7380 - 4 шт.
2. Т-гайка М8 паз 10 арт. 5018 - 4 шт. / или сухарь пазовый М8 арт. 5074 - 4 шт. / или закладной пазовый сухарь М8 арт. 2A11.A41A.01 - 4 шт.

Характеристики

Артикул:
3390S45
Профили:
с пазом 10 мм, 45х45, 45х90, 45х180
Материал:
AlMgSi 6063 Т6
Покрытие:
Без покрытия
Тип сырья:
Первичное
Вес, кг:
0.077
Цвет:
Алюминий
