1017 | Угловой соединитель 60х60, паз 8 мм

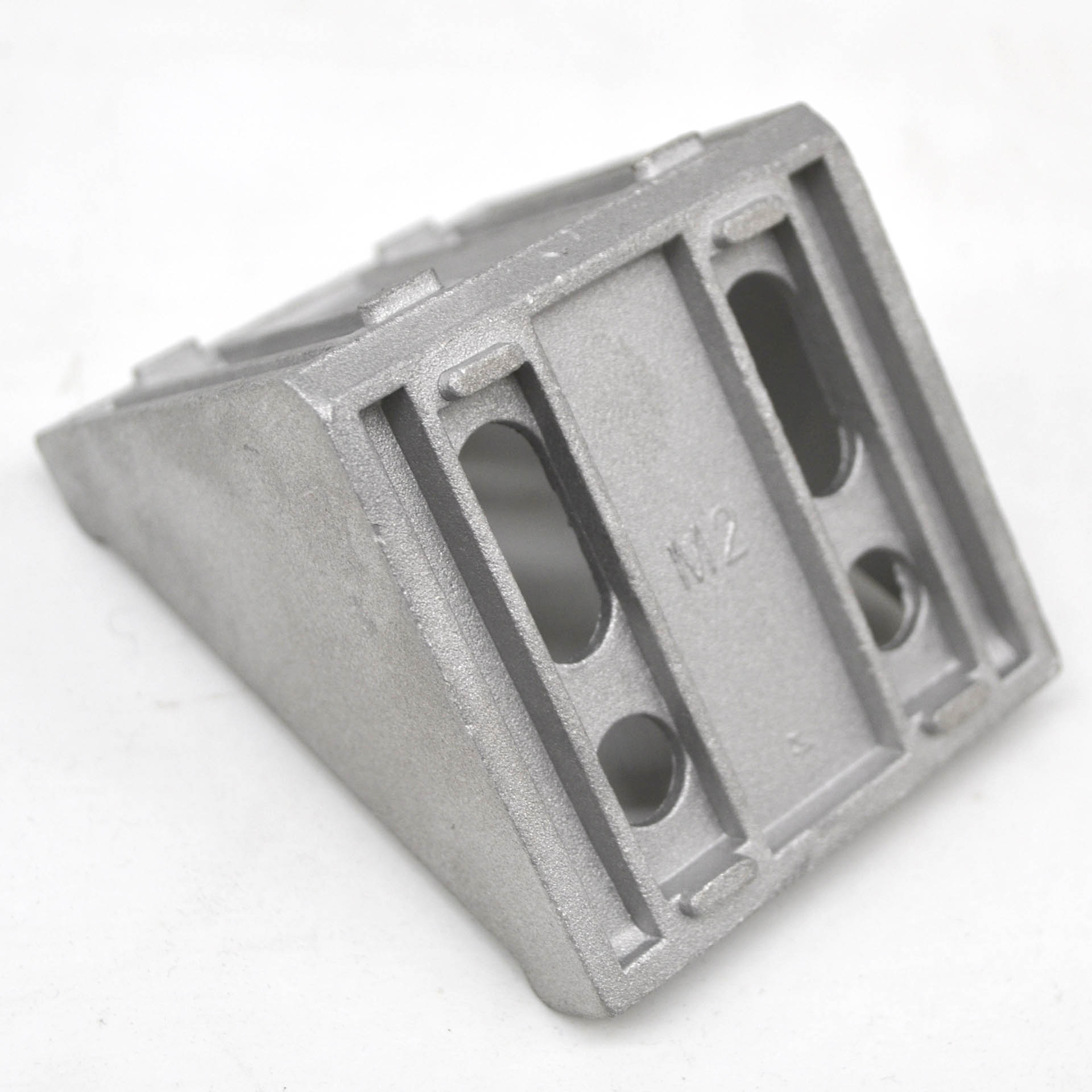

Уголок соединительный 60х60, арт. 1017
Соединитель профилей 60х60 под 90 градусов, арт. 1017

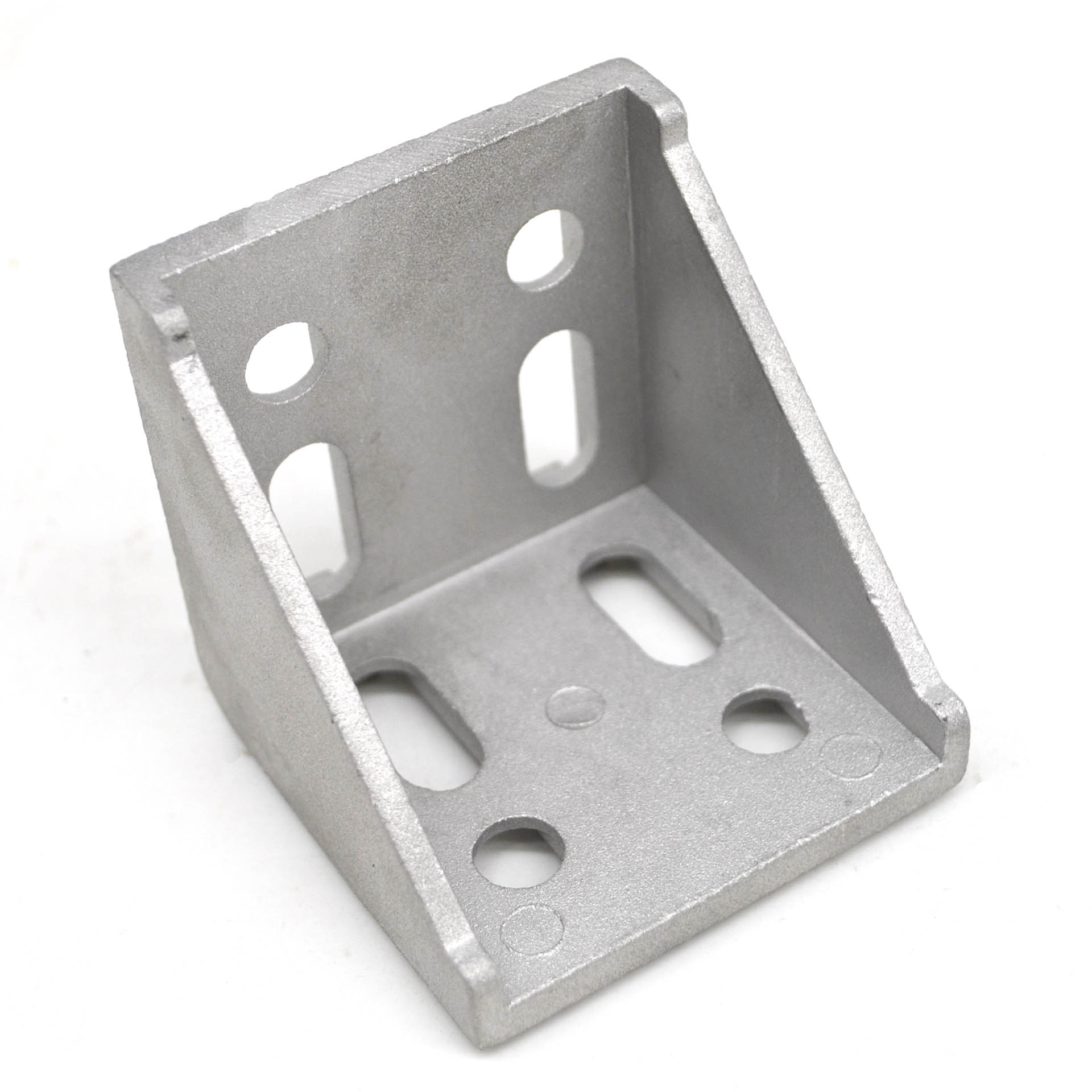

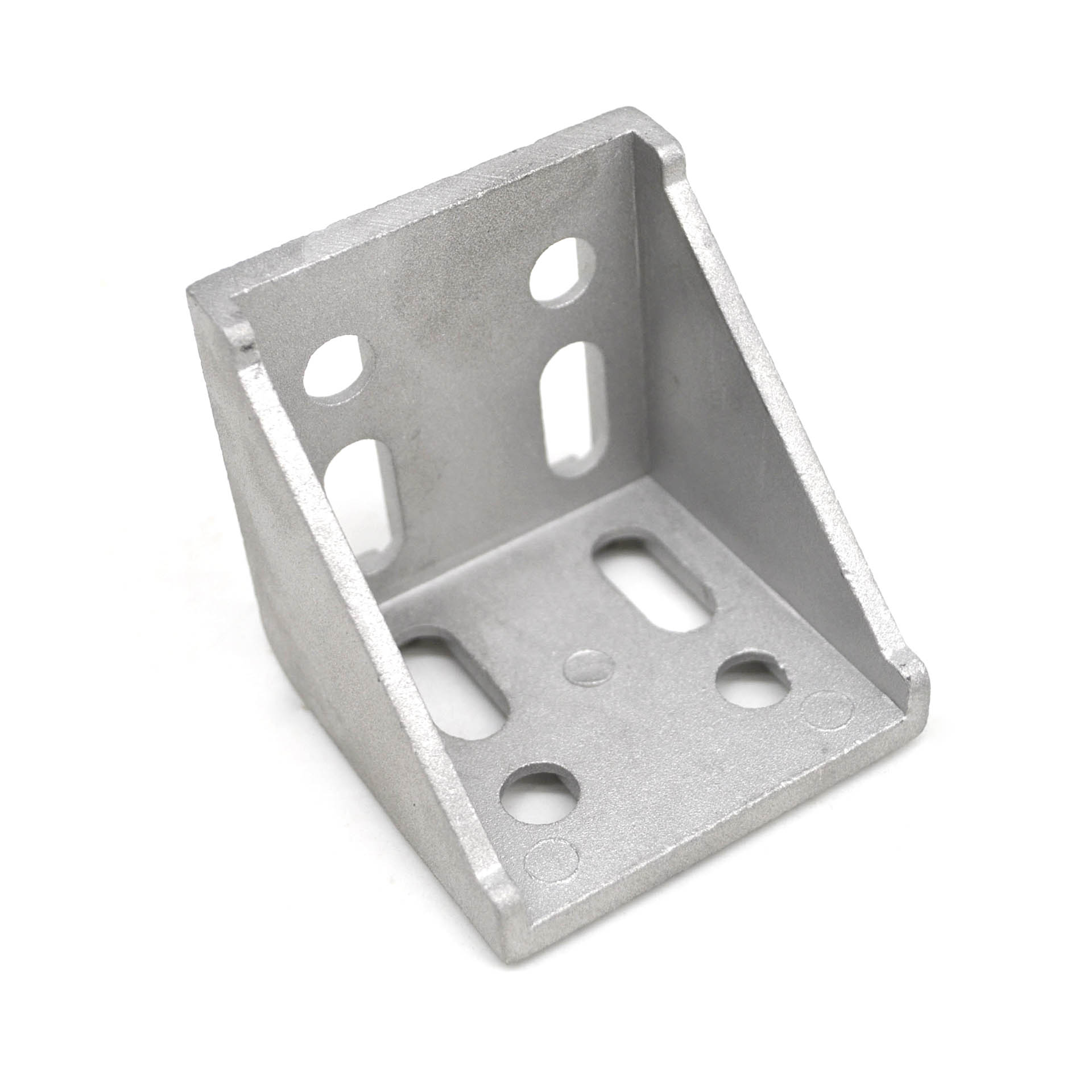

Алюминиевый угловой соединитель 60х60 мм, арт. 1017

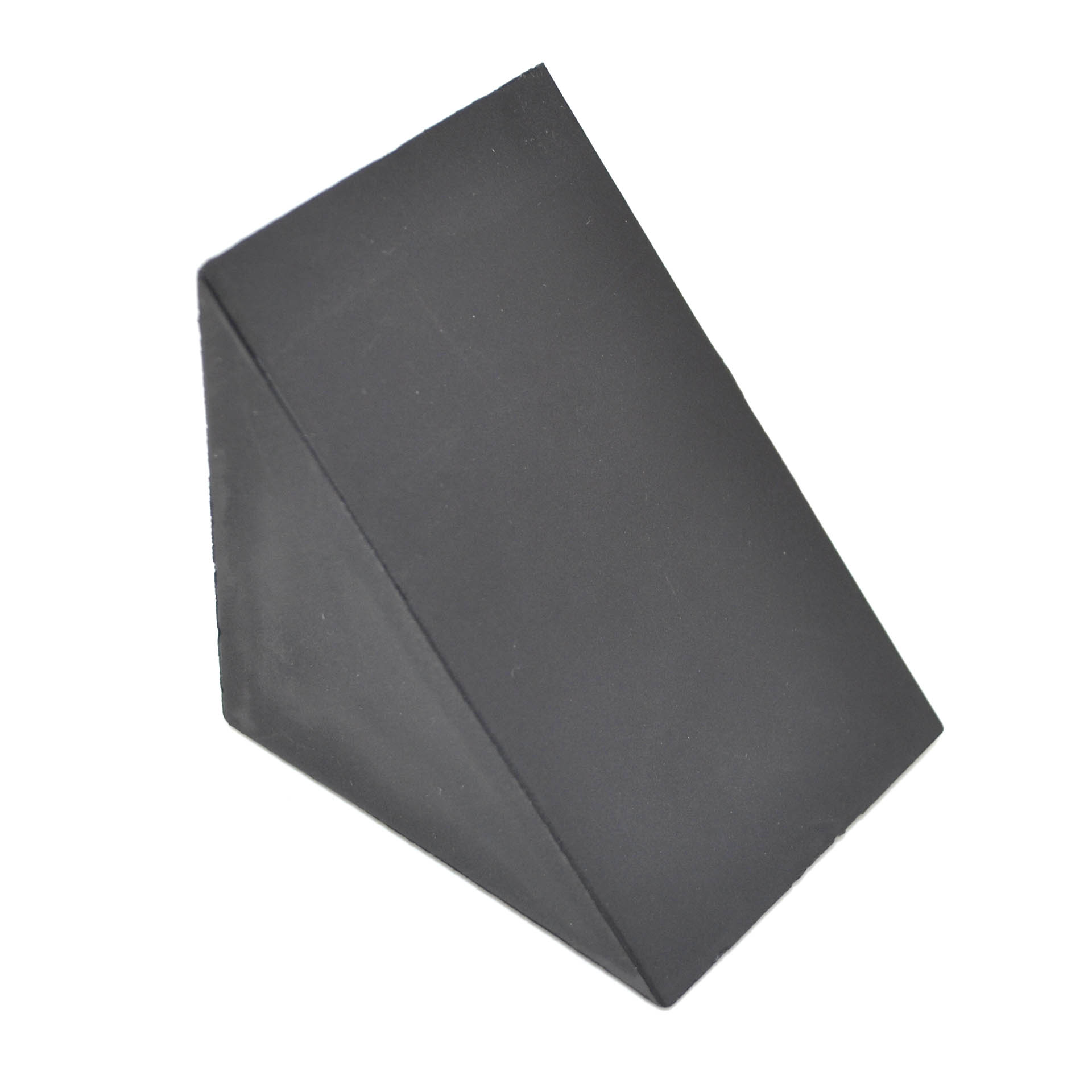

Угловой соединитель 60х60 и заглушка арт. 4110

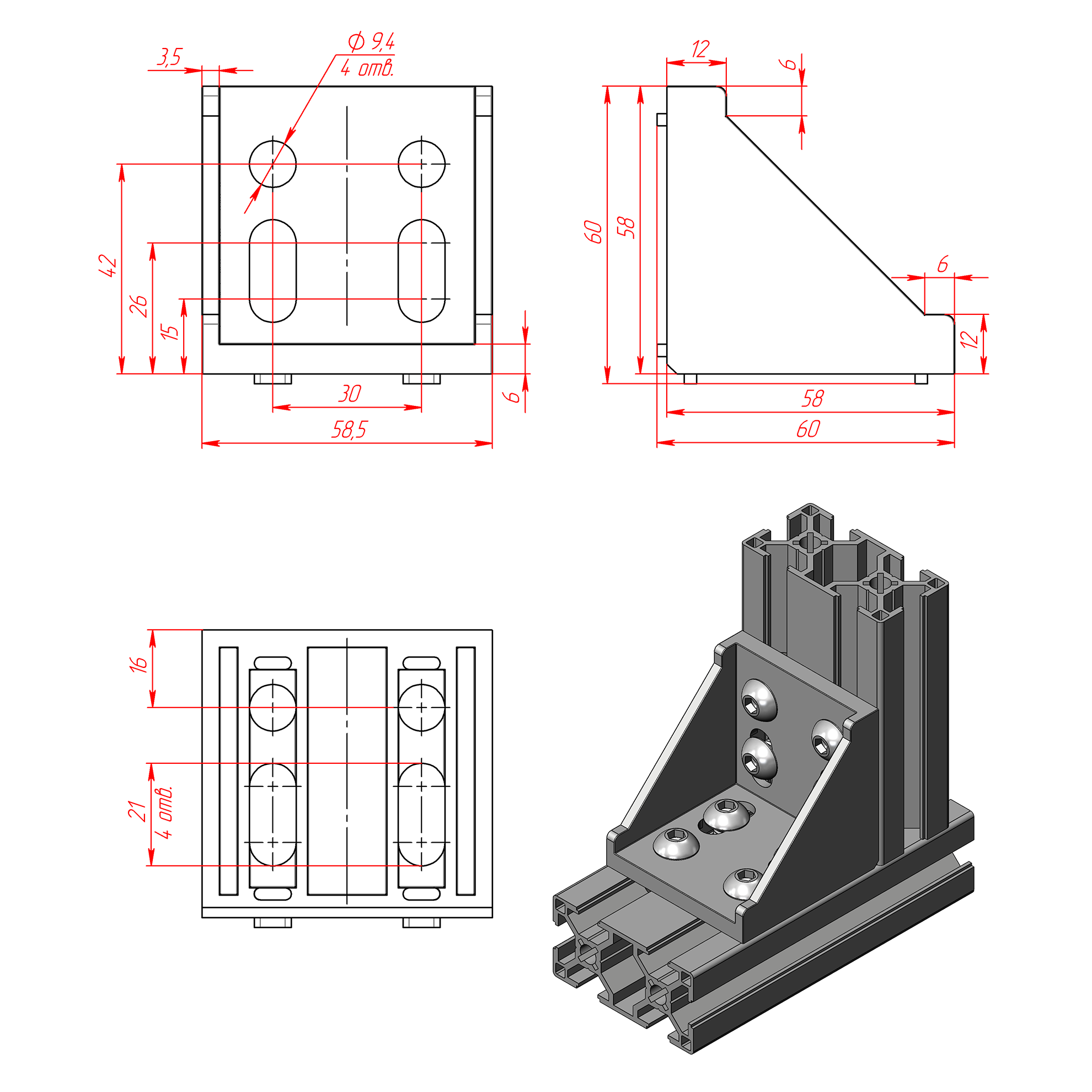

Чертёж уголка арт. 1017
238.00 руб. от 1 шт.
( -3 % )
230.86 РУБ.
от 20 шт.
( -4 % )
228.48 РУБ.
от 50 шт.
( -5 % )
226.10 РУБ.
от 100 шт.
( -7 % )
221.34 РУБ.
от 500 шт.
( -10 % )
214.20 РУБ.
от 1000 шт.
RSI
Количество
добавить
Наличие 1017 | Угловой соединитель 60х60, паз 8 мм
НА СКЛАДЕ
≈ 1000 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Угловой соединитель 60х60 мм, к соответствующим профилям с пазом 8 мм.

Загрузить:
- 3D модель (1017.step)
- Чертеж  (1017.pdf)

Не забудьте купить комплект крепежа к угловому соединителю 60х60 арт. 1017:

Вариант №1:
1. Болт Т-образный М6х16 паз 8 серия 30 арт. 5022 - 8 шт.
2. Гайка c фланцем M6 DIN6923 - 8 шт.
3. Заглушка пластиковая арт. 4110 - 1 шт.

Вариант №2:
1. Винт М8х12 (ISO7380 или DIN912)  - 8 шт.  + Сухарь пазовый, паз 8, М8, серия 30, арт. 5068 - 8 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 8 шт.  + Сухарь пазовый алюминиевый, паз 8, М8, серия 30, арт. 5068AL - 8 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 8 шт.  + Сухарь пазовый c фиксатором, паз 8, М8, серия 30, арт. 2A12.A41A.01 - 8 шт.
    - или Винт М6х12 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый c прижимным шариком, паз 8, М6, серия 30, арт 5049 - 8 шт.
    - или Винт М6х12 (ISO7380 или DIN912) - 8 шт. + Т-гайка, Паз 8, М6, серия 30, арт. 5006 - 8 шт.
2. Шайба DIN125 D8 - 8 шт.
3. Заглушка пластиковая арт. 4110 - 1 шт.

Характеристики

Артикул:
 1067
Профили:
 с пазом 8 мм, с пазом 8 мм, серия 30, 60х60, 60х120
Ширина паза, мм:
 8
Материал:
 Алюминий литой под давлением
Покрытие:
 без покрытия
Вес, кг:
 0.090
