OB-4040S10-T-BP | Профиль 40х40 мм, треугольный. Паз 10 мм (Без покрытия)

Сделано в России

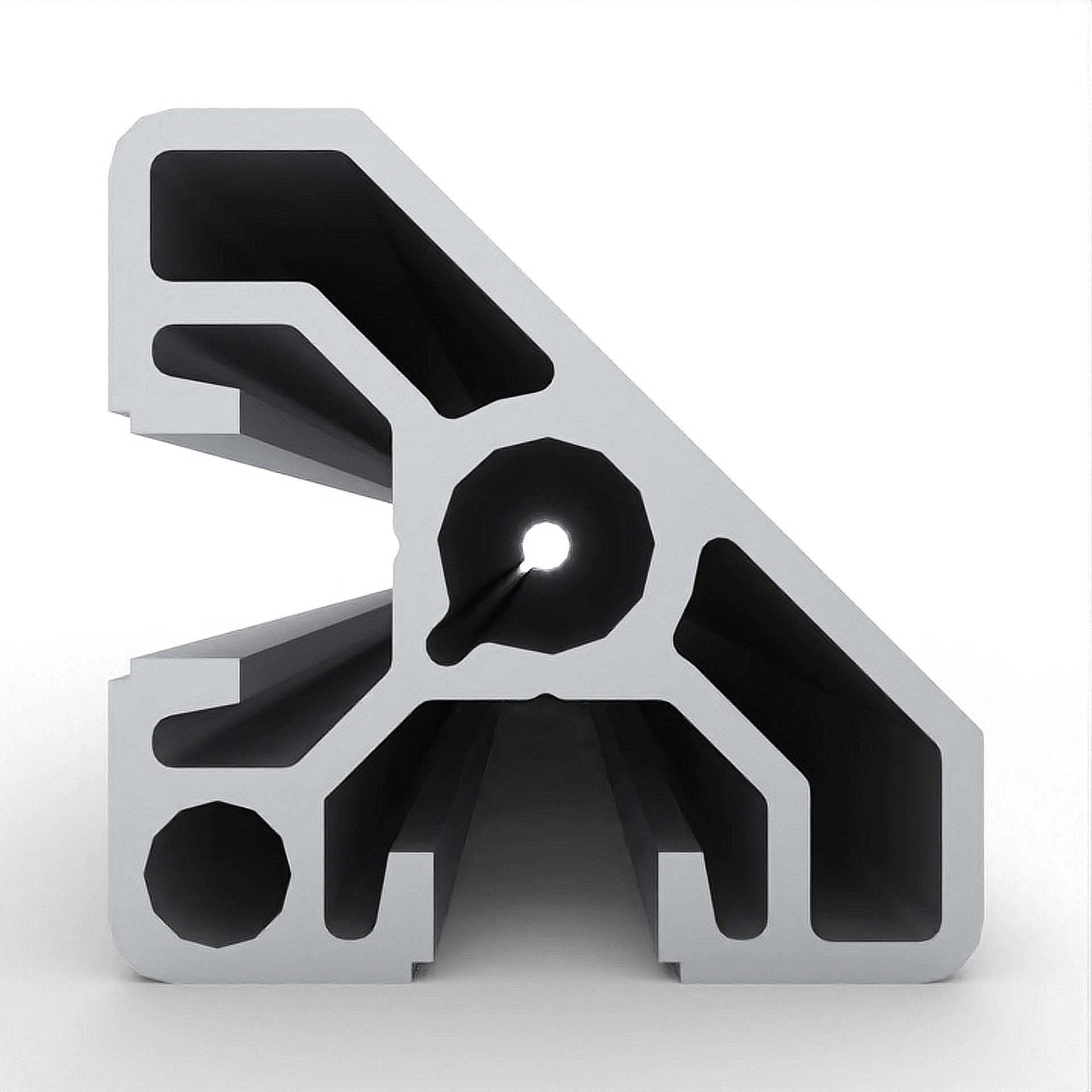

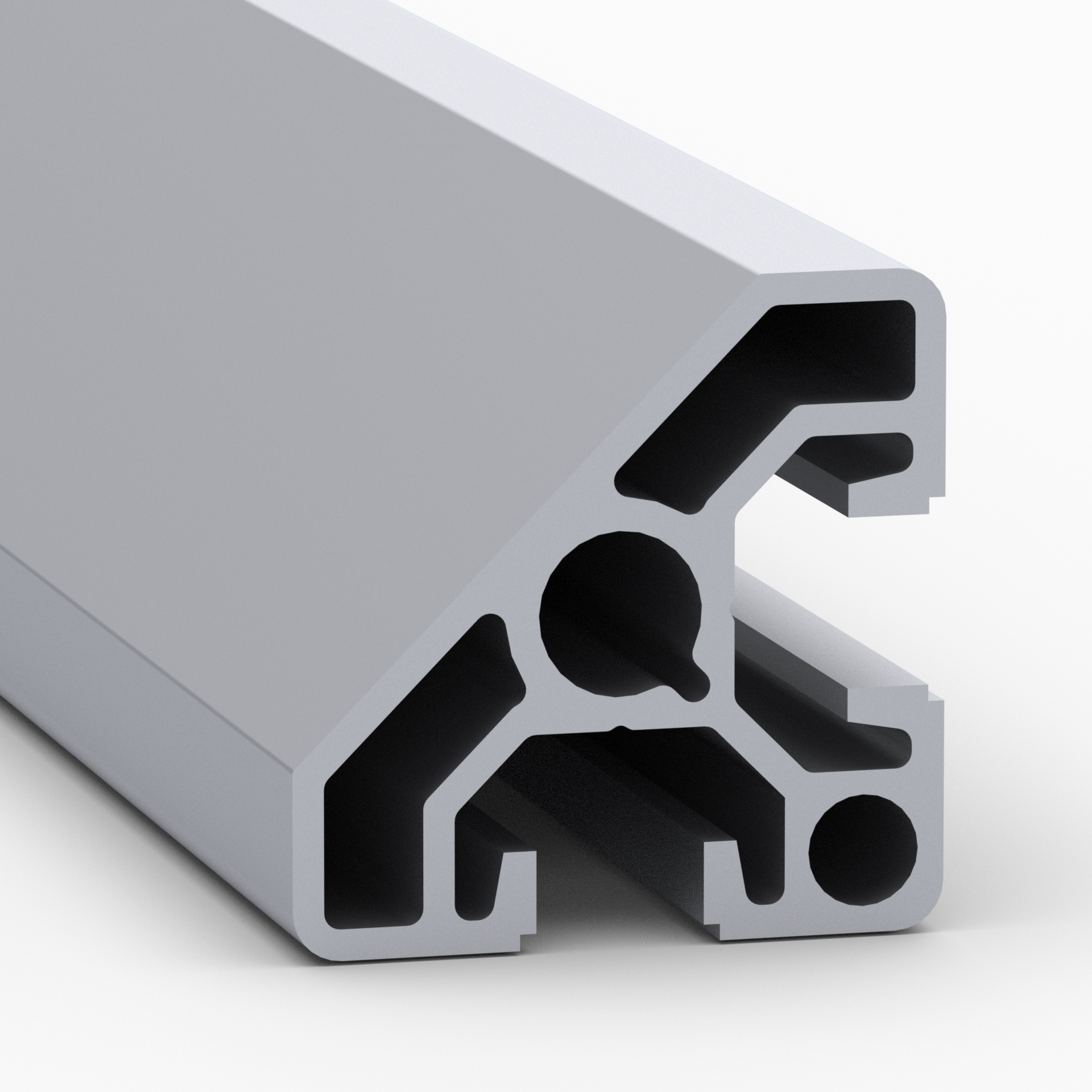

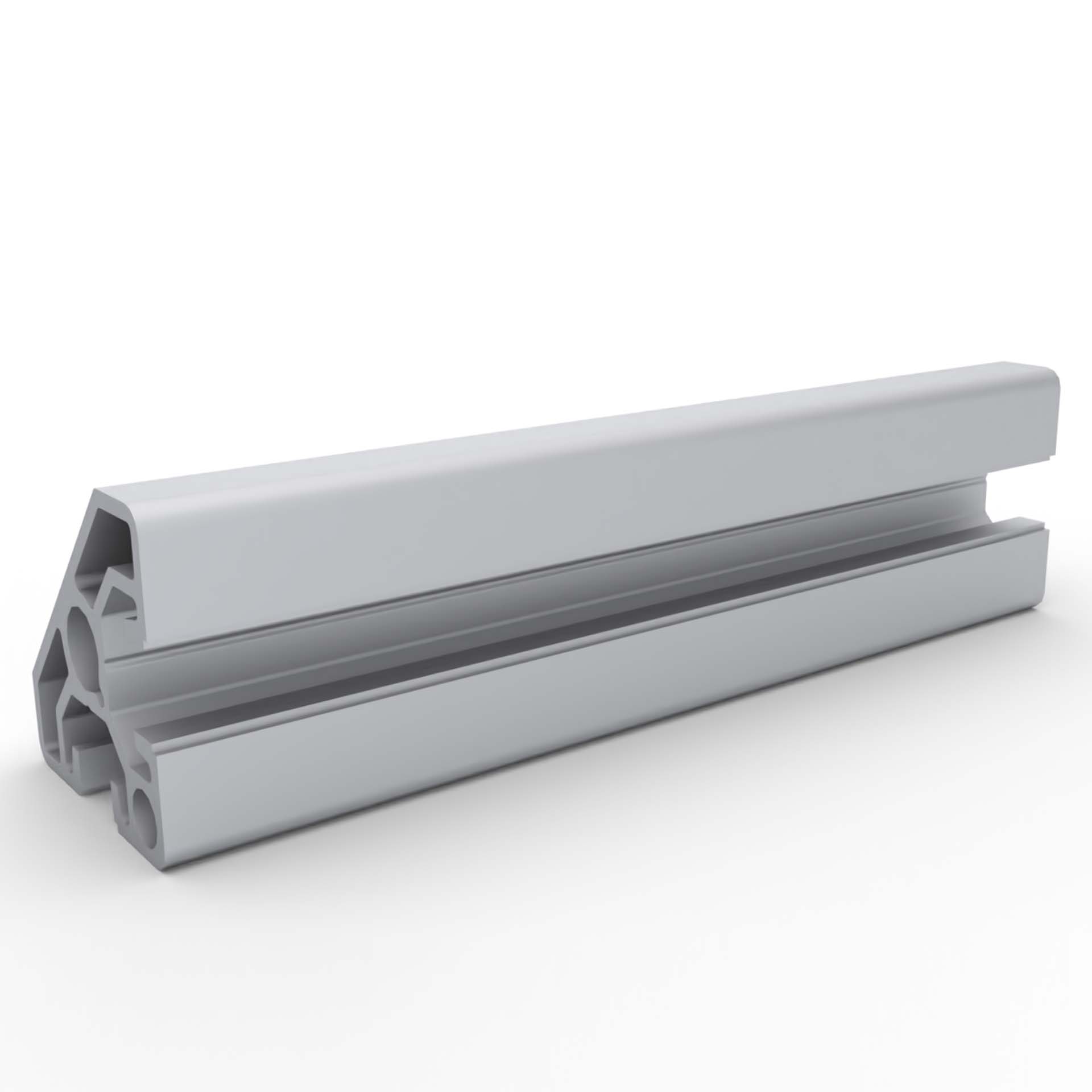

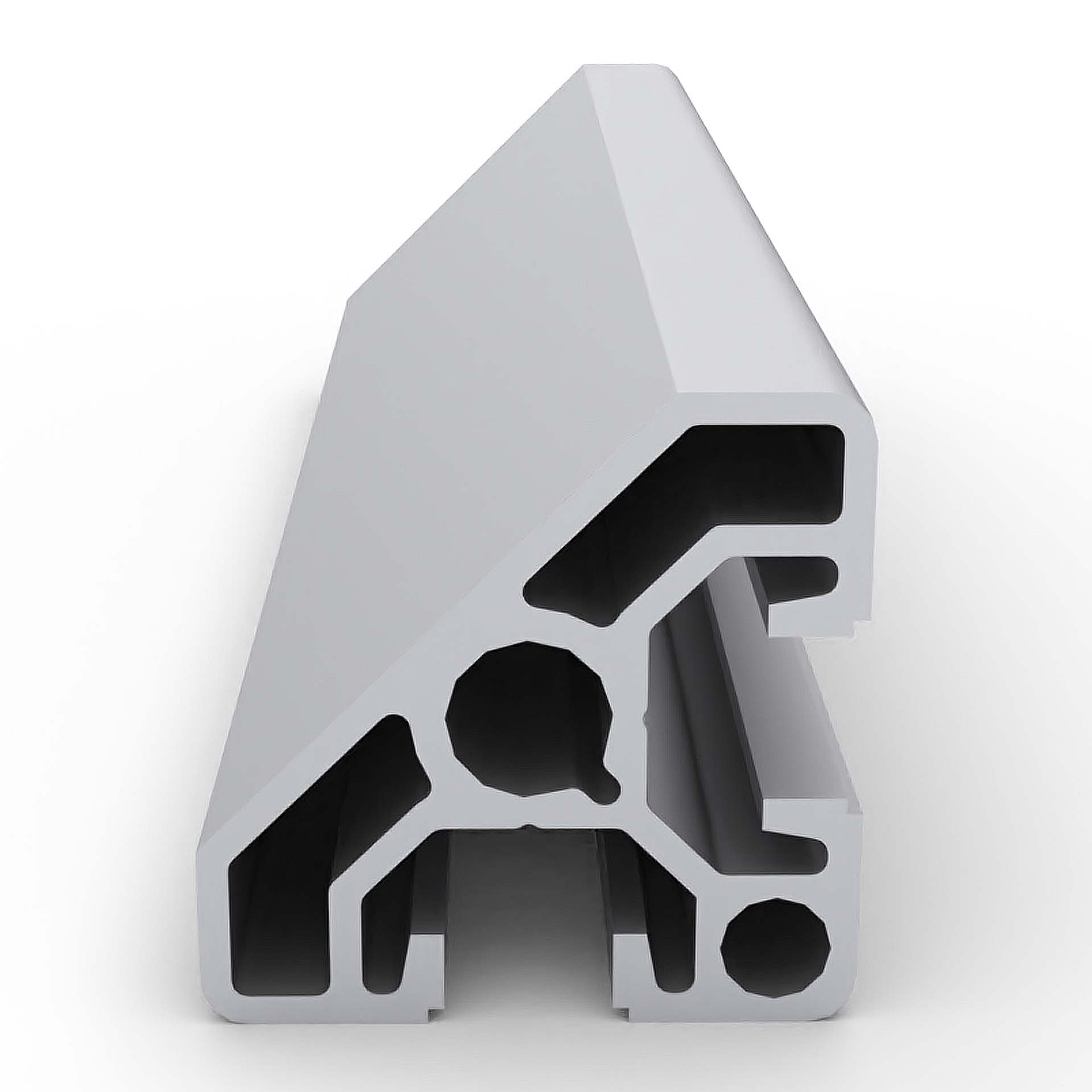

Треугольный конструкционный профиль 40х40 с пазом 10 мм

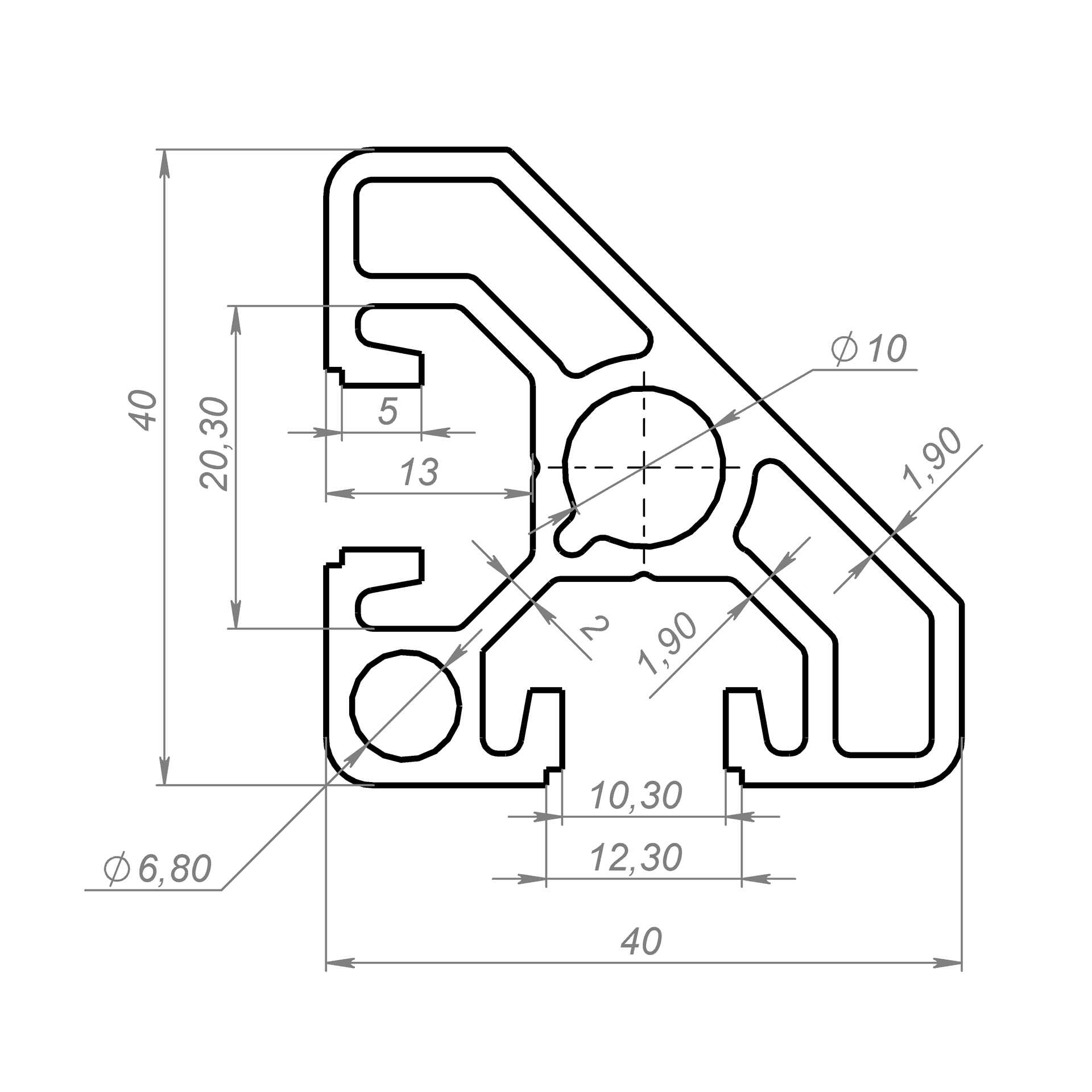

Чертеж треугольного профиля серии 40 с пазом 10 мм

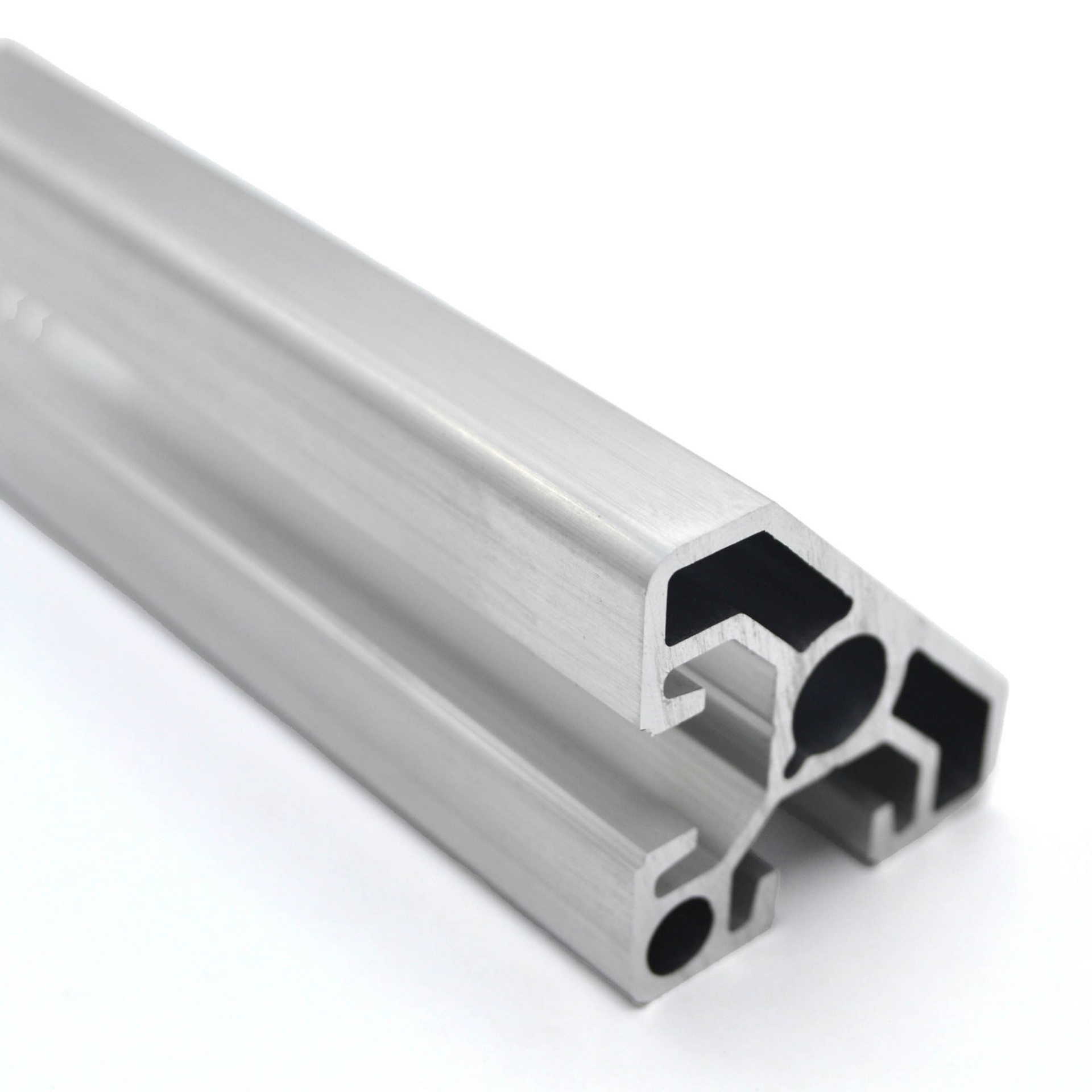

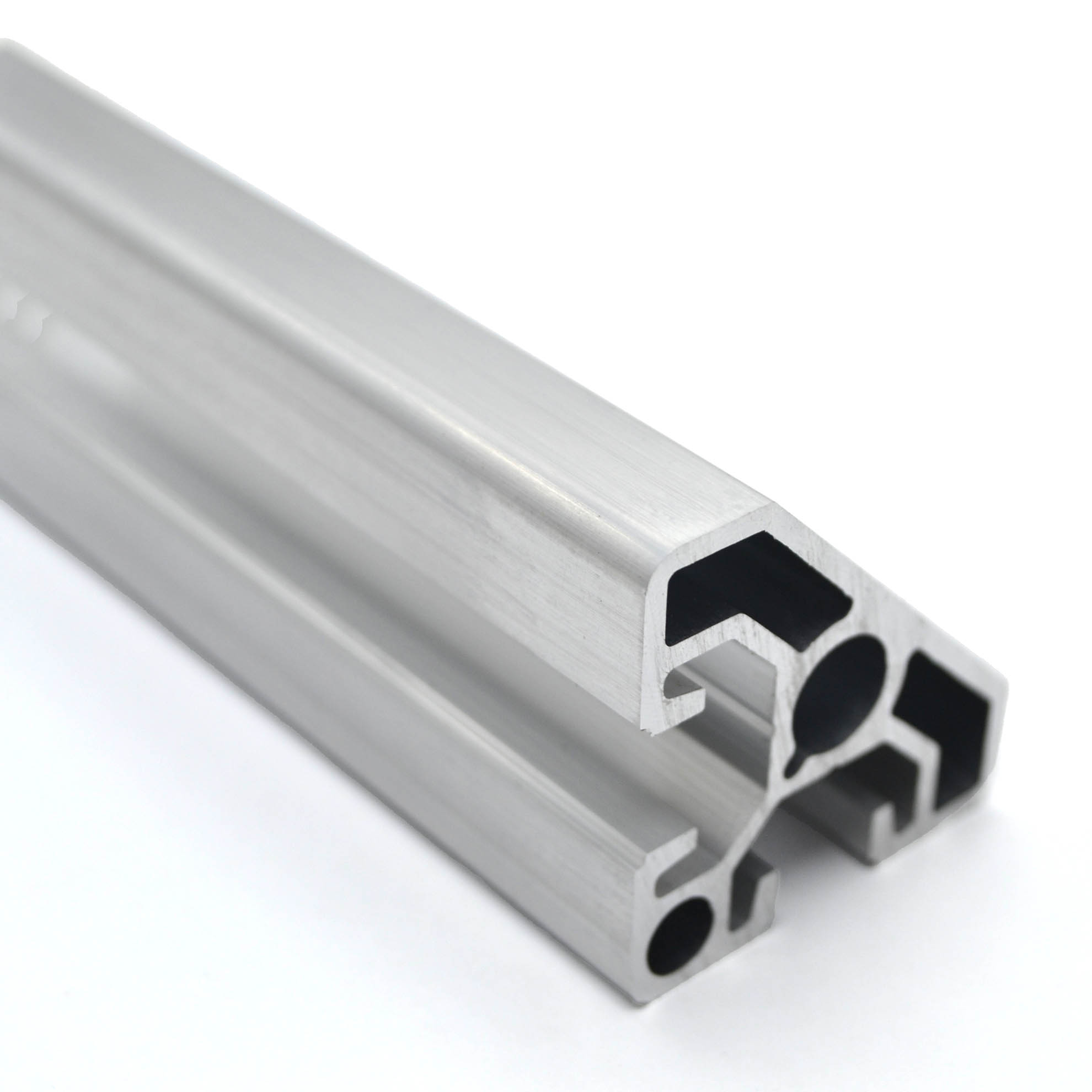

Профиль 40х40 треугольный паз 10 мм
RSI профиль алюминиевый конструкционный 40х40 угловой
Угловой станочный профиль 40х40 с т пазами 10 мм
Алюминиевый конструкционный профиль 40х40, паз 10 мм, треугольный, без покрытия

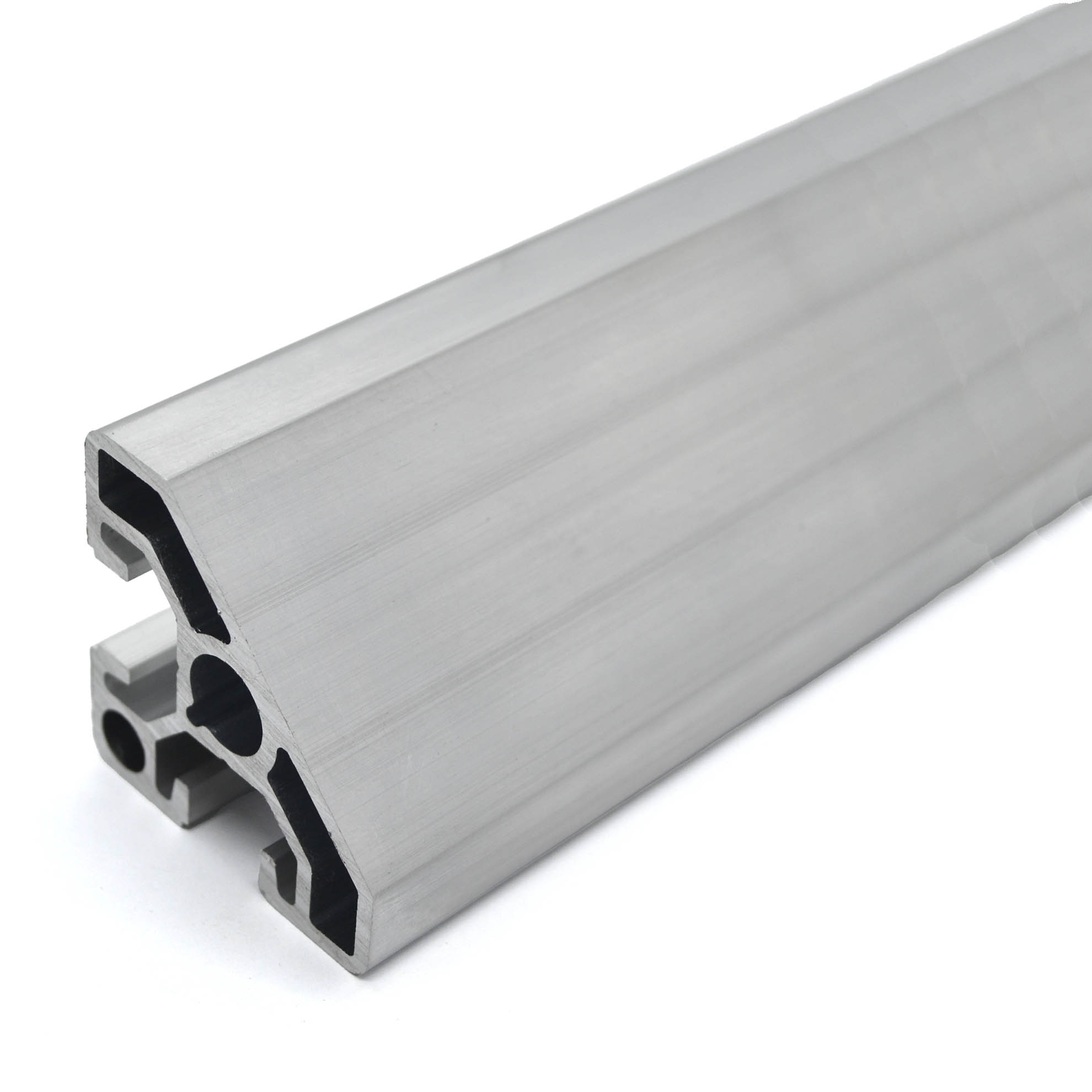

Треугольный алюминиевый профиль 40х40 без покрытия
1 235.00 руб. от 1 м
от 6 м 1 210.30 ₽ −2%
от 24 м 1 185.60 ₽ −4%
от 60 м 1 160.90 ₽ −6%
от 84 м 1 136.20 ₽ −8%
от 240 м 1 111.50 ₽ −10%
от 432 м 1 086.80 ₽ −12%
Наличие OB-4040S10-T-BP | Профиль 40х40 мм, треугольный. Паз 10 мм (Без покрытия)
На складе 360 м
Рассчитать прогиб профиля
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
6.04 м
Добавить
Купить с резкой пополам или на 3 части · бесплатно
3+3 м
Добавить
2+2+2 м
Добавить

Файлы для скачивания

2D Модель профиля · DXF
DXFСкачать
OB-4040S10-T-BP | Профиль 40х40 мм, треугольный. Паз 10 мм (Без покрытия) (2D Модель профиля).DXF
2D Модель профиля · DXF
RARСкачатьАрхив RAR
OB-4040S10-T-BP | Профиль 40х40 мм, треугольный. Паз 10 мм (Без покрытия) (2D Модель профиля).RAR
3D Модель профиля · STEP
STEPСкачать
OB-4040S10-T-BP | Профиль 40х40 мм, треугольный. Паз 10 мм (Без покрытия) (3D Модель профиля).STEP
3D Модель профиля · STEP
RARСкачатьАрхив RAR
OB-4040S10-T-BP | Профиль 40х40 мм, треугольный. Паз 10 мм (Без покрытия) (3D Модель профиля).RAR

Описание

Треугольный профиль серии 40 с пазом 10 мм, является редким представителем 40й серии конструкционных профилей RSI.
Преимущественно применяется в конструкциях где очень важен дизайн -  к примеру выставочное оборудование, выставочные стенды.
Совместим со всеми крепежными и соединительными элементами 40й серии с пазом 10 мм, будь-то уголки/защитный профиль/зажимной профиль/ или просто сухари с Т-гайками.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-4040S10-T-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 40
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Нет
Ширина паза, мм:
 10
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 1.18
Площадь сечения, см2:
 4,35
Момент инерции, Ix(см4):
 5,93
Момент инерции, Iy(см4):
 5,93
Момент сопротивления, WX (см3):
 2.96
Момент сопротивления, WY (см3):
 2.96
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-4040S10-T-BP

Схемы крепления балки и тип нагрузки
Шарнирно опертая с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равномерной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемлённая с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемлённая с равномерной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равномерной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой
