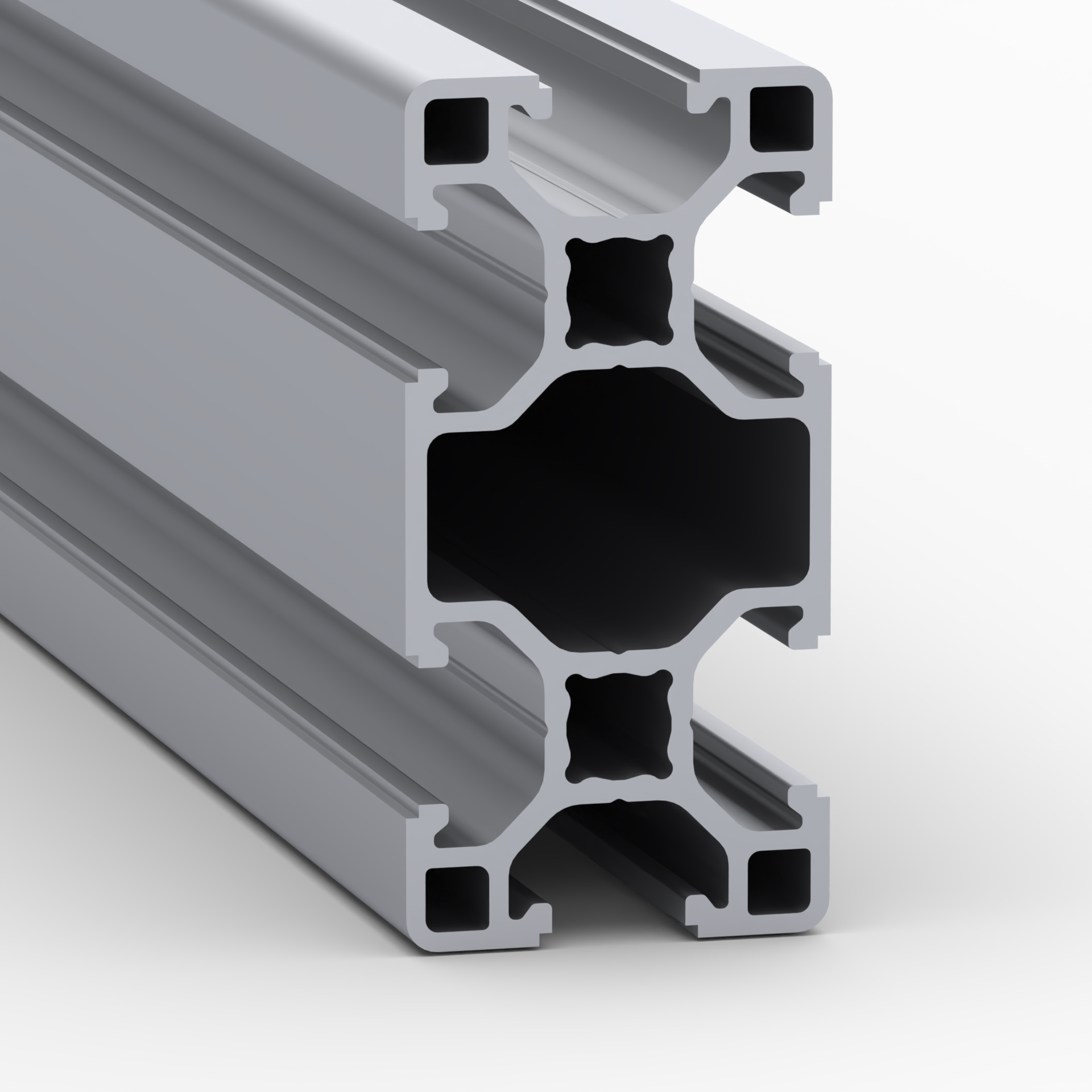

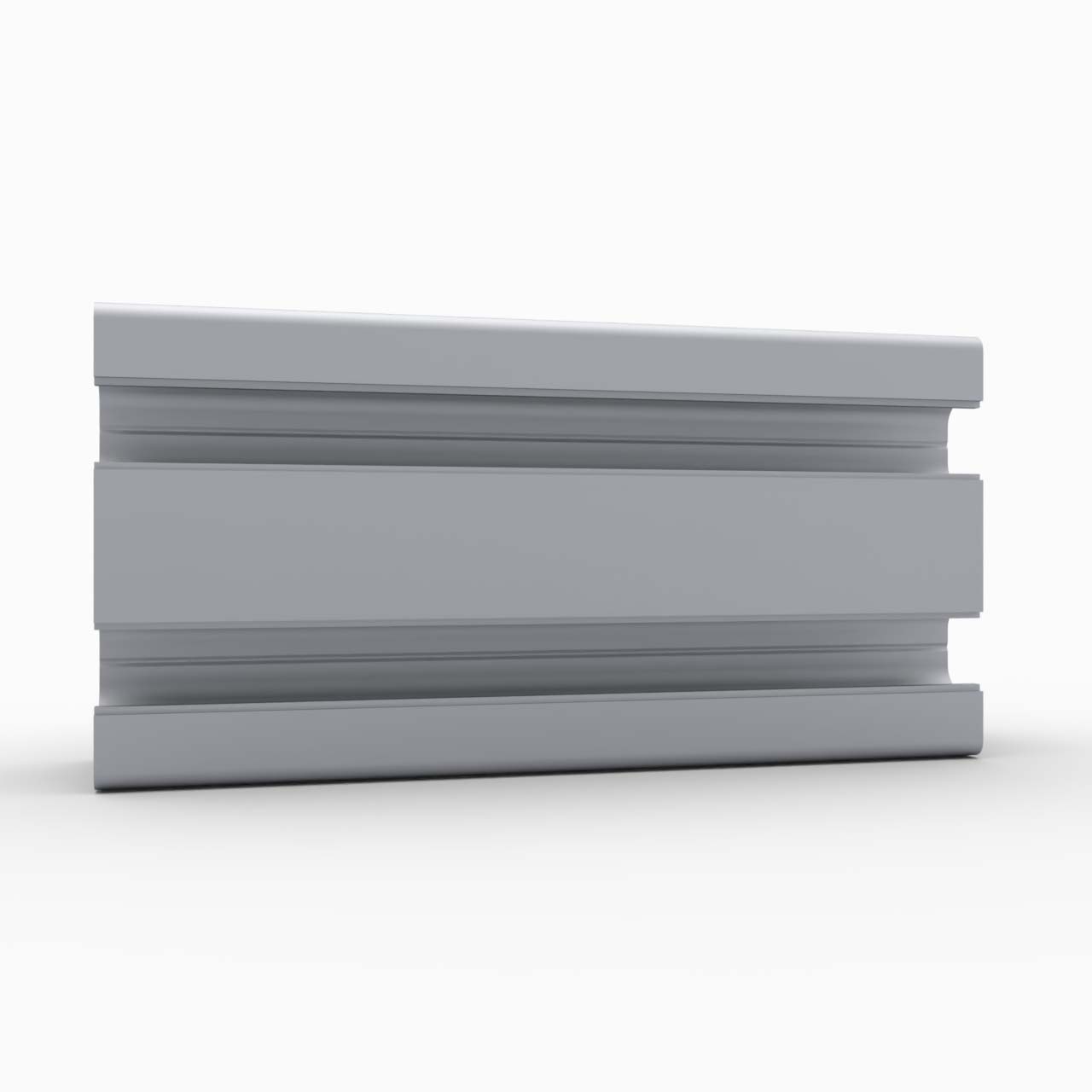

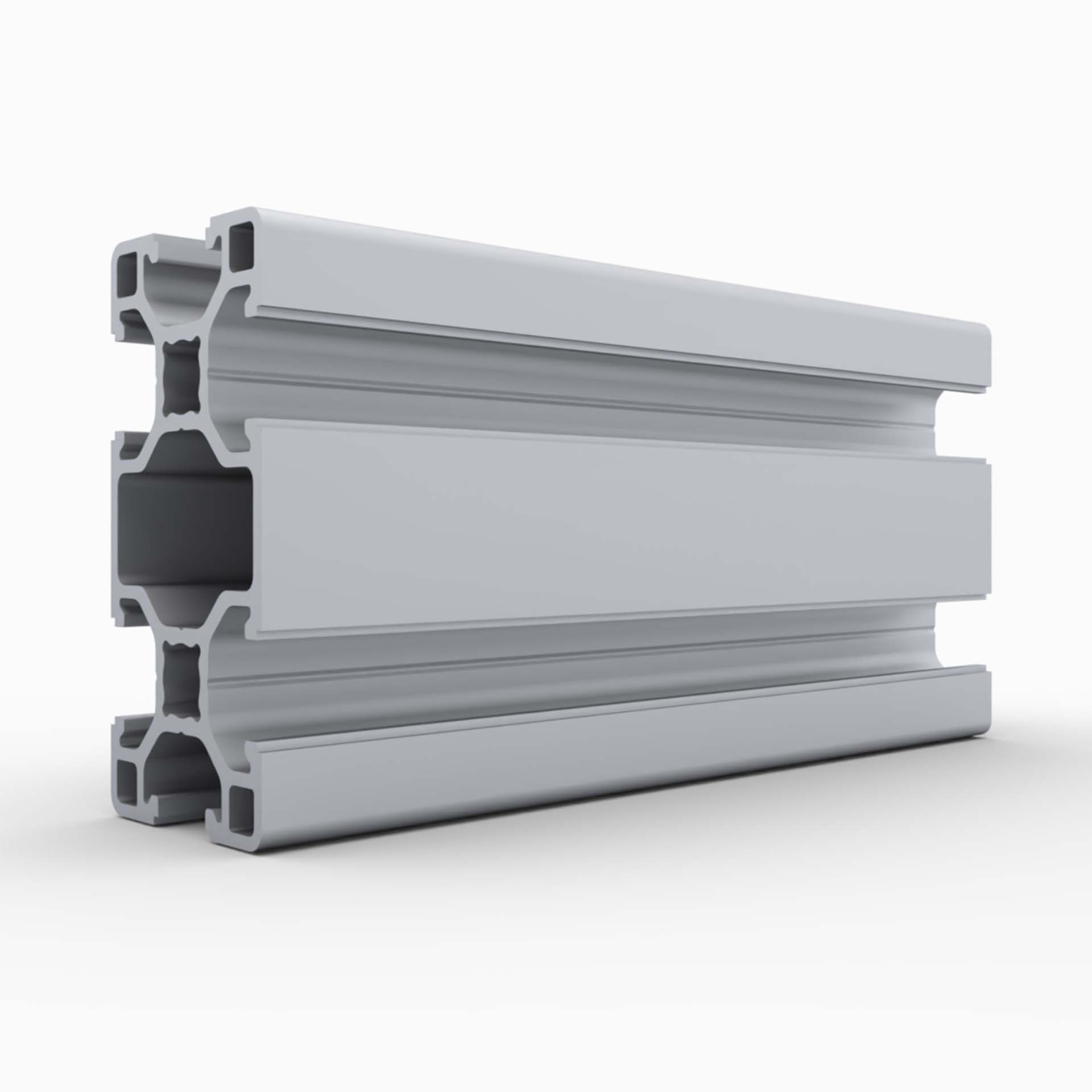

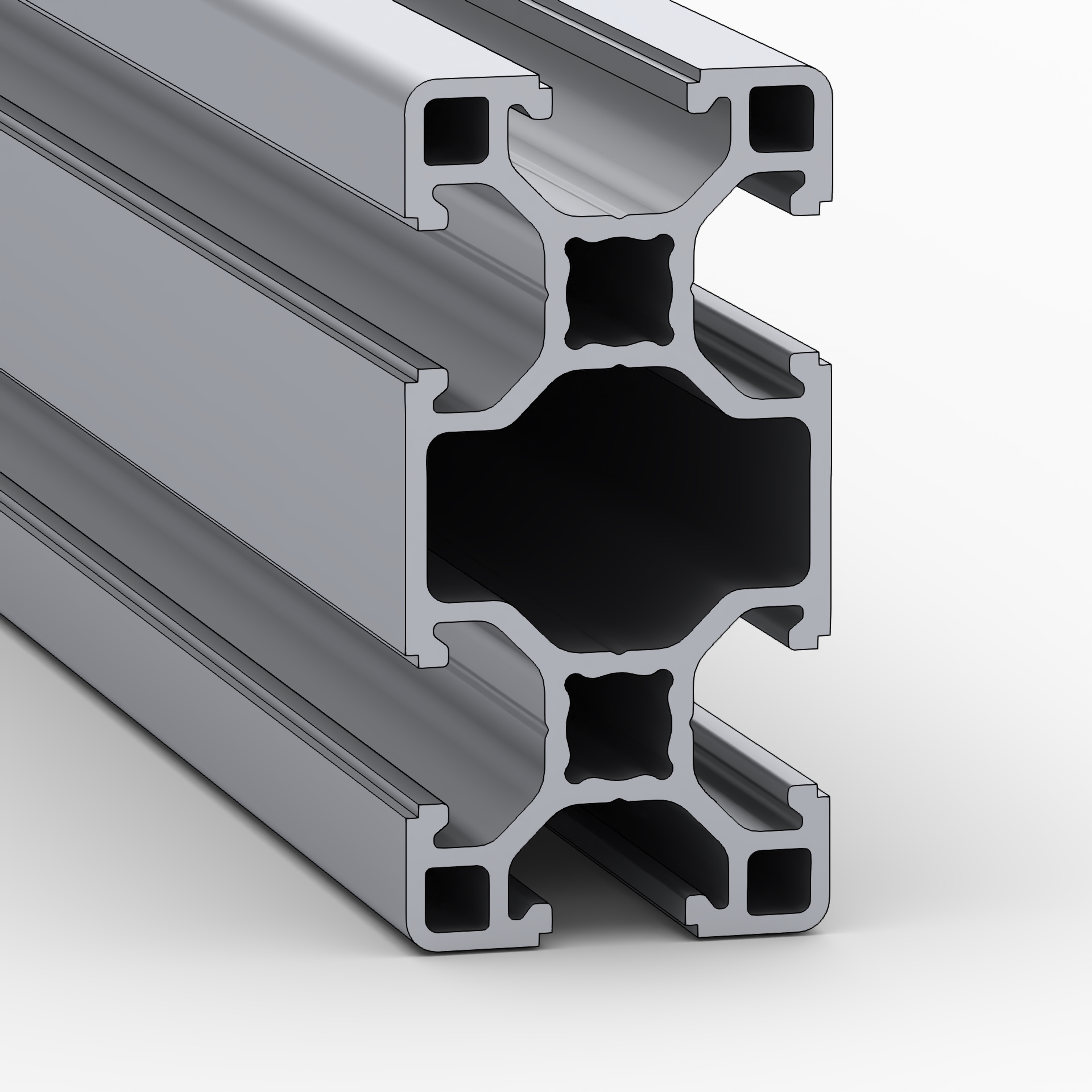

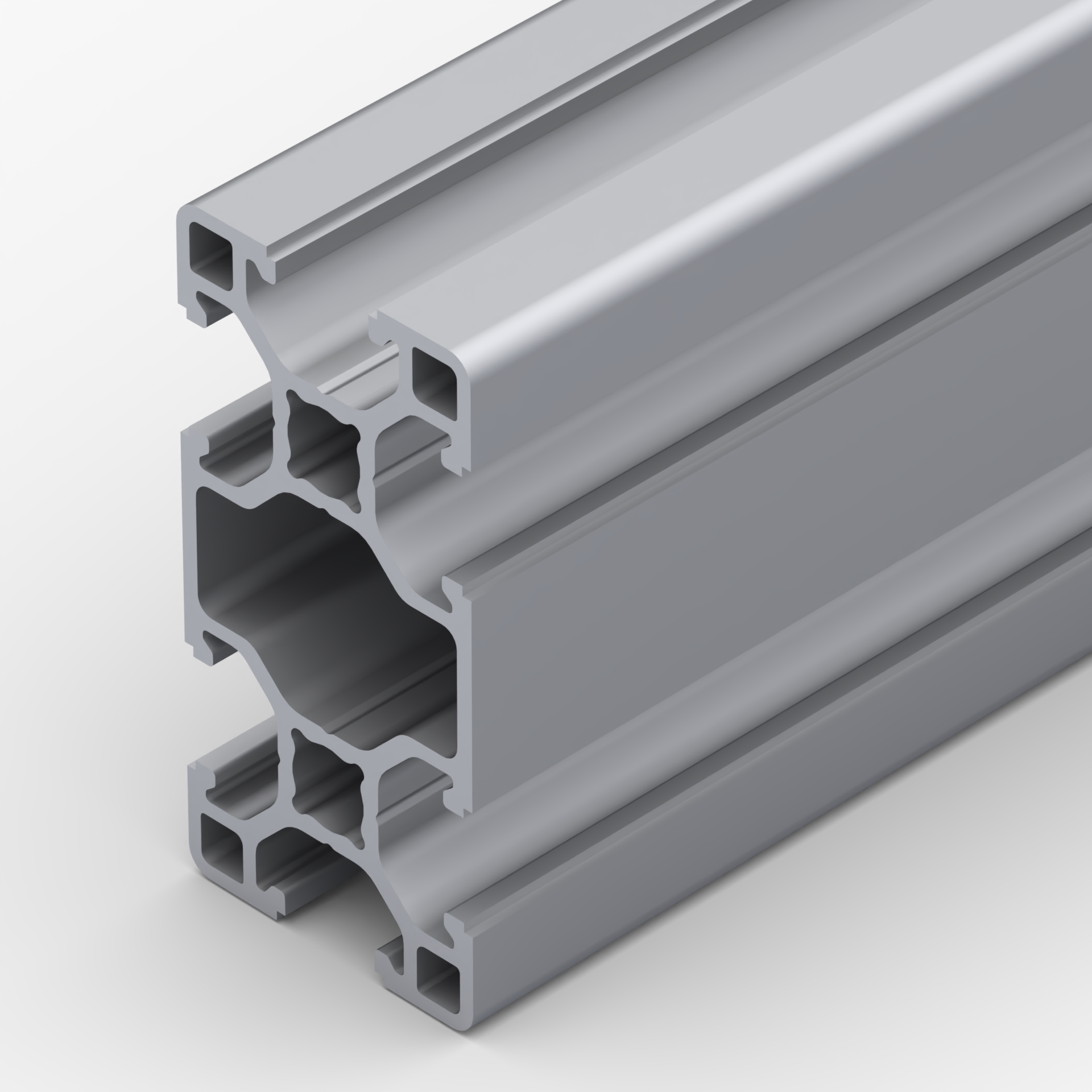

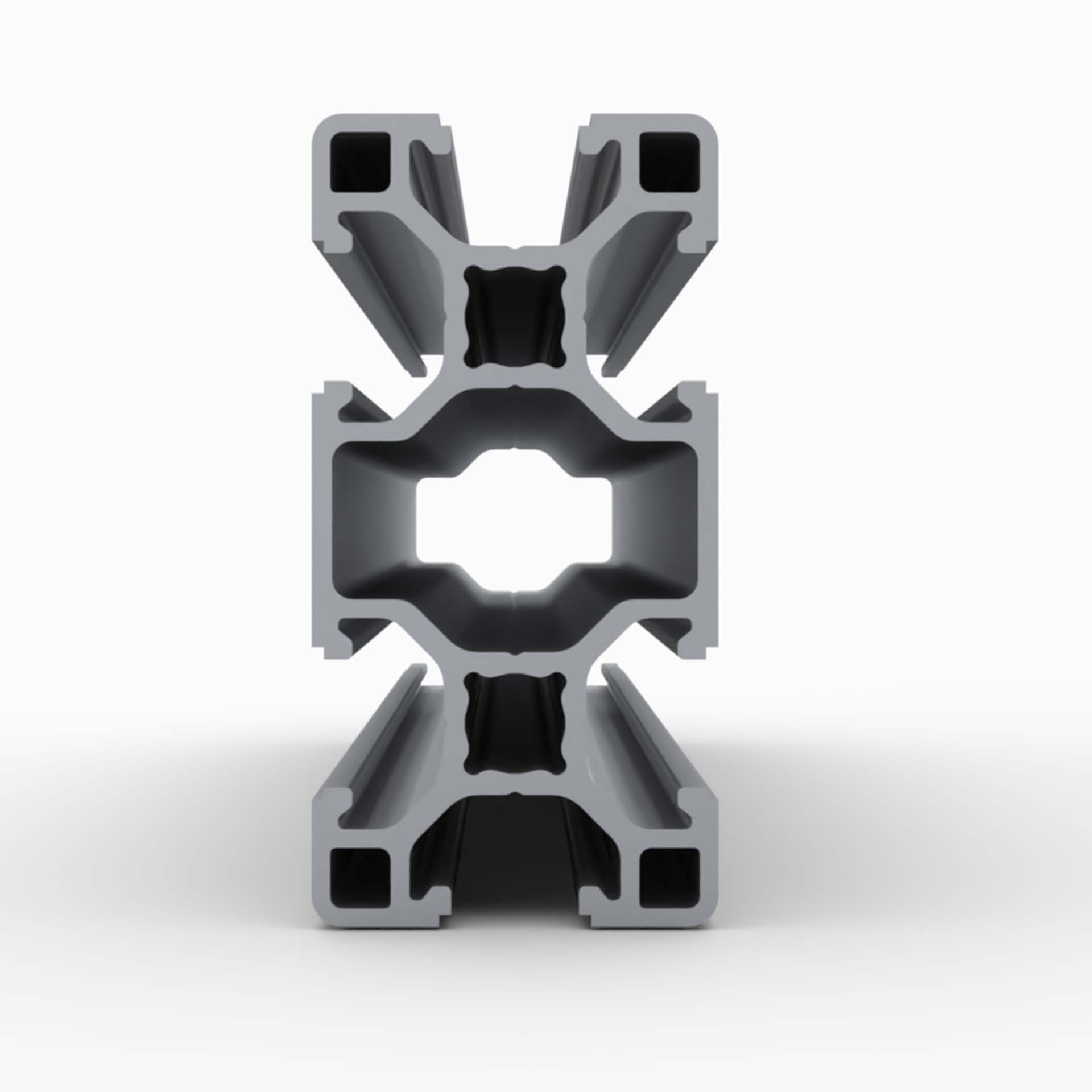

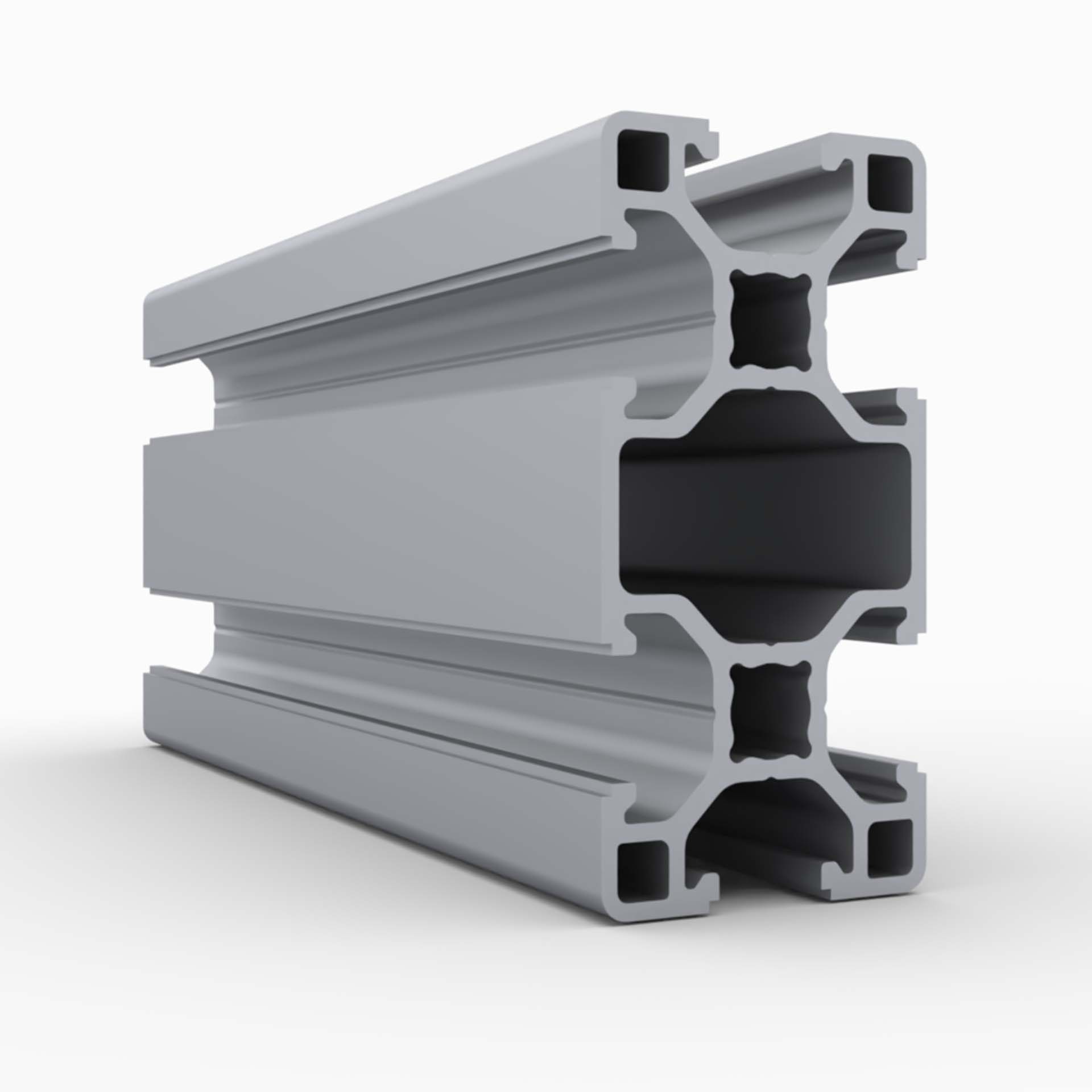

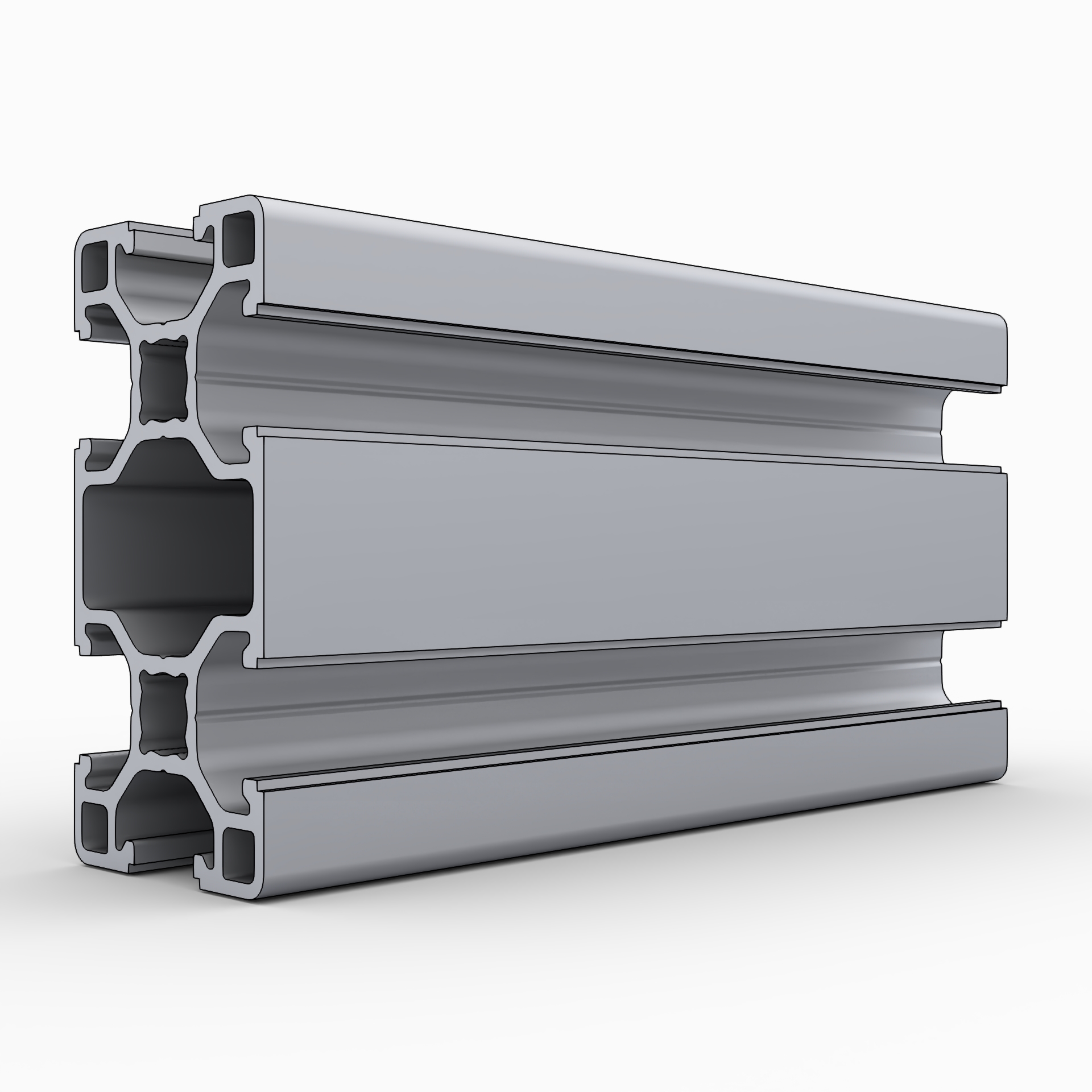

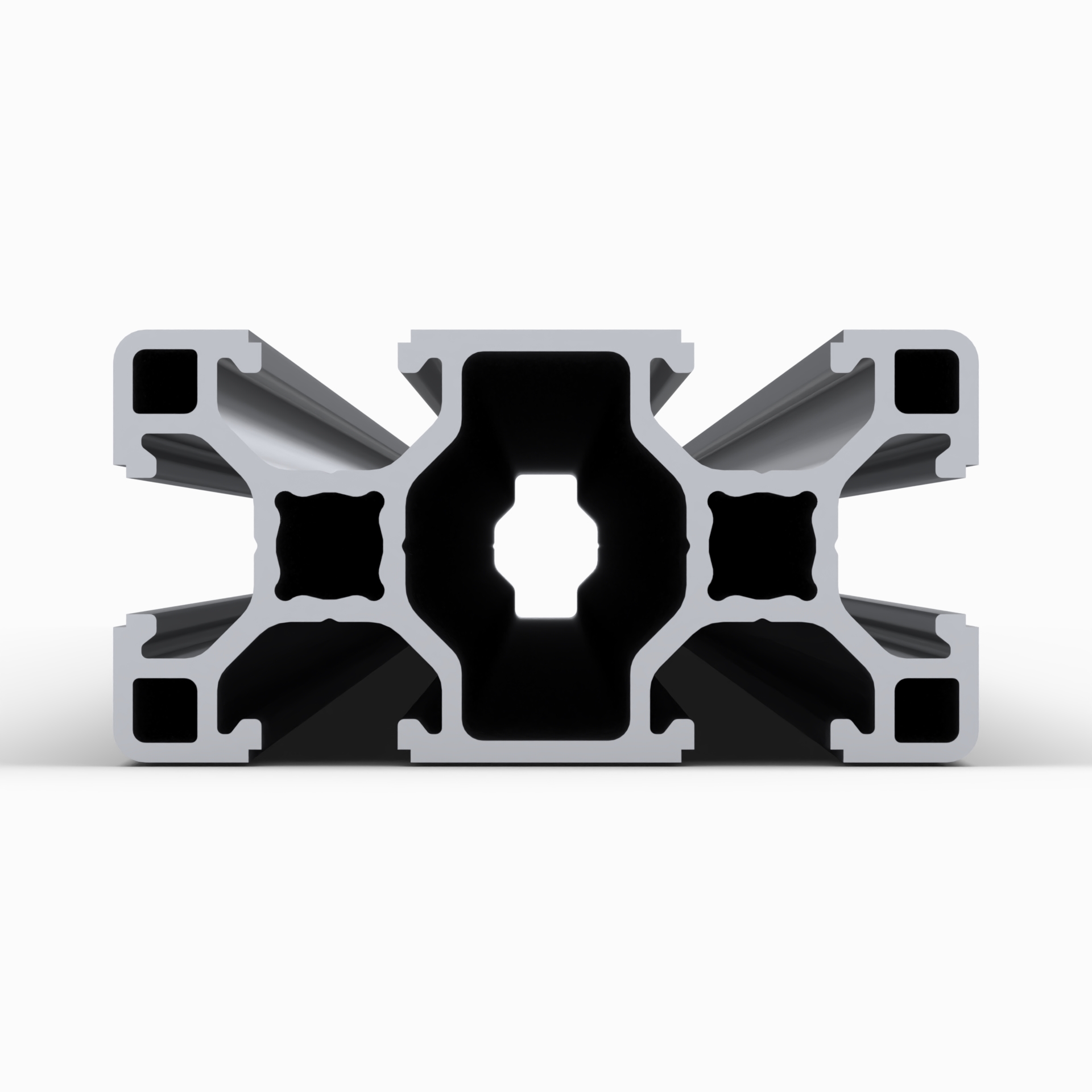

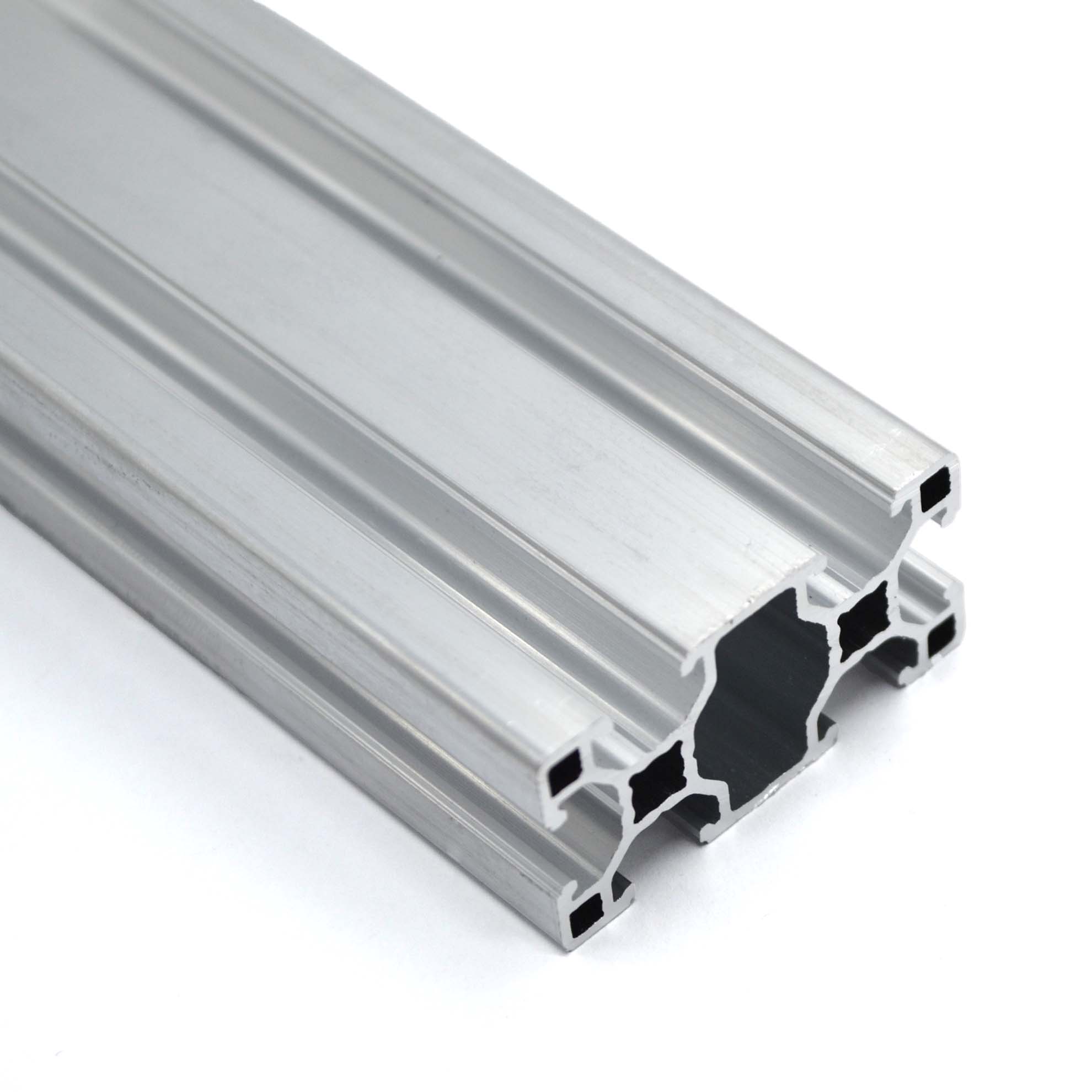

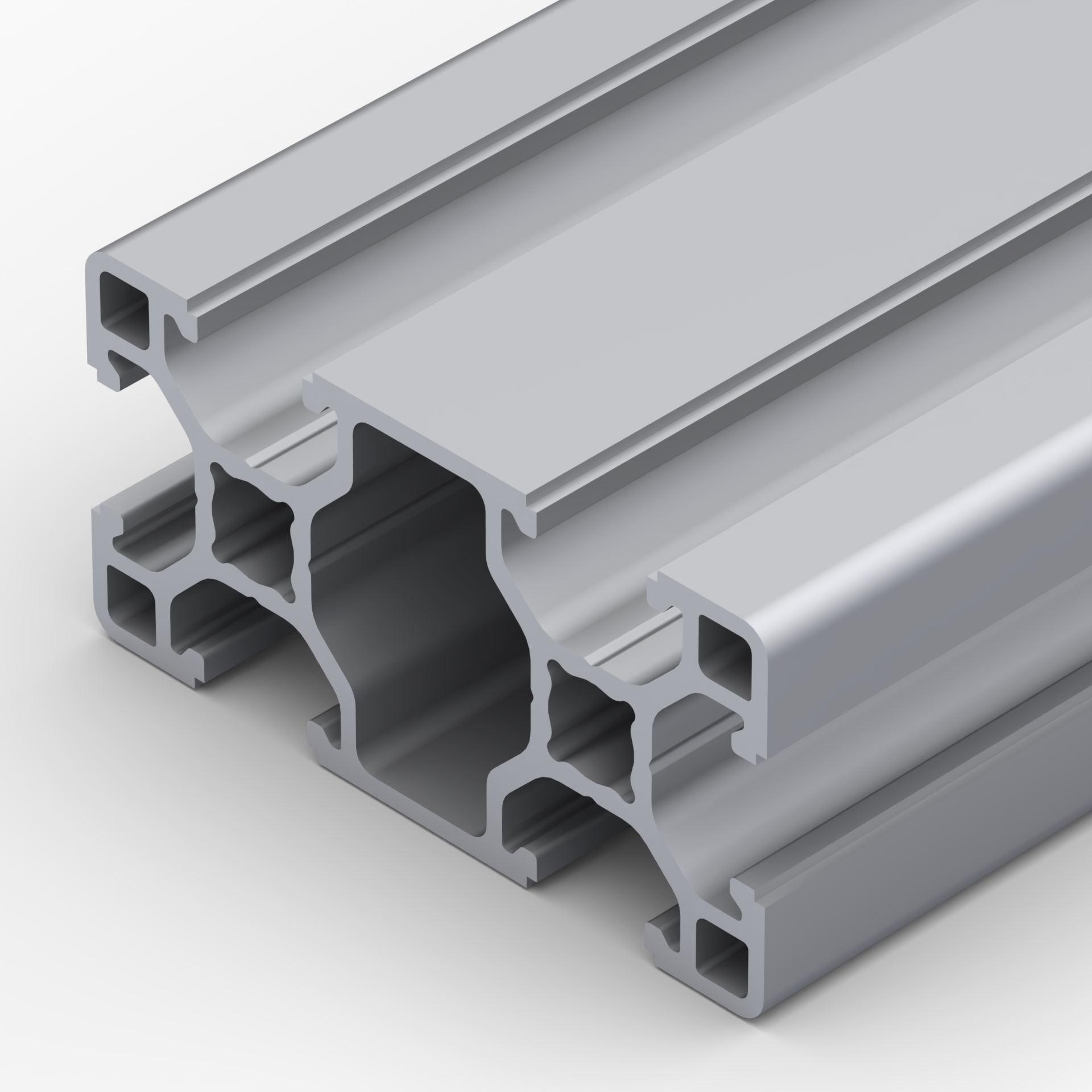

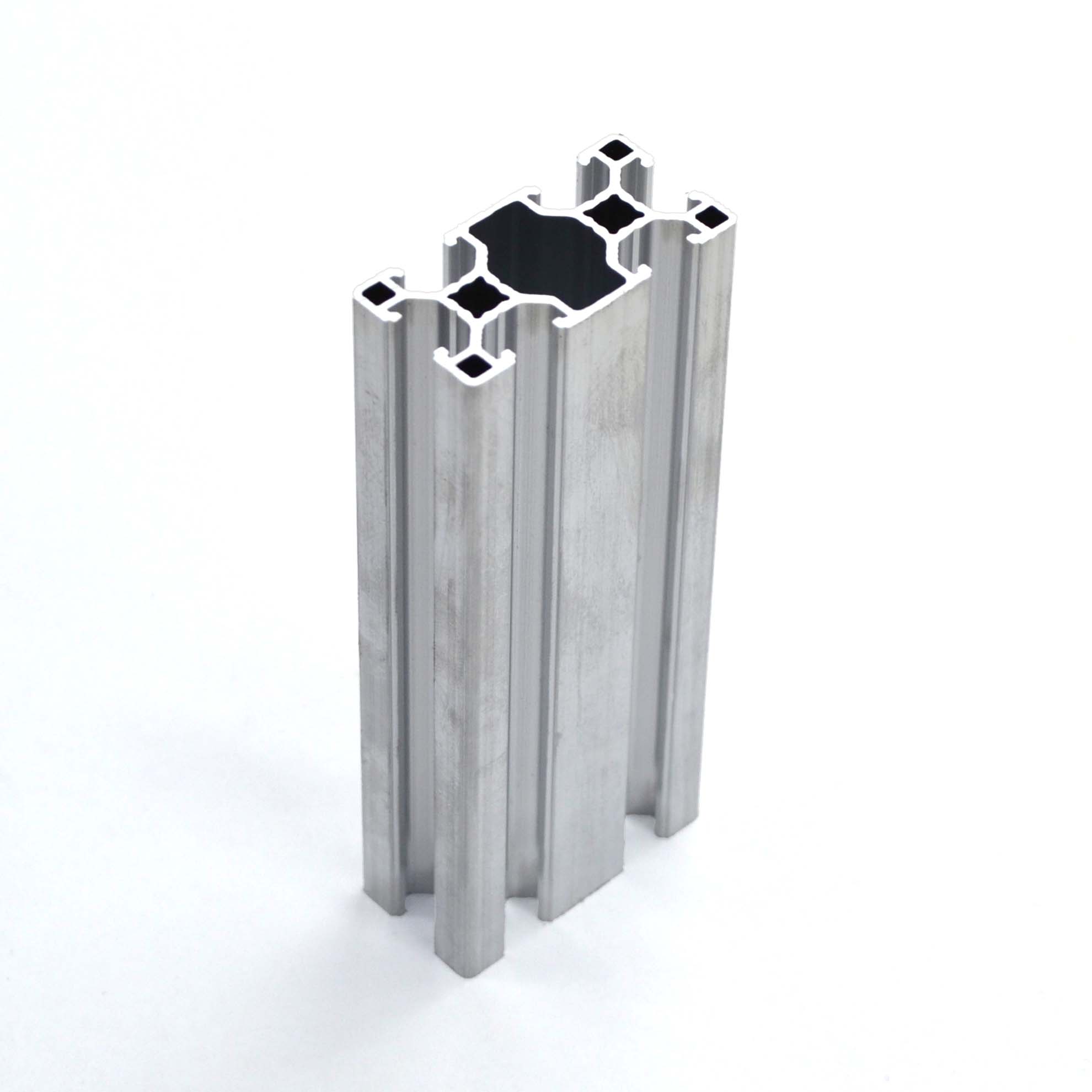

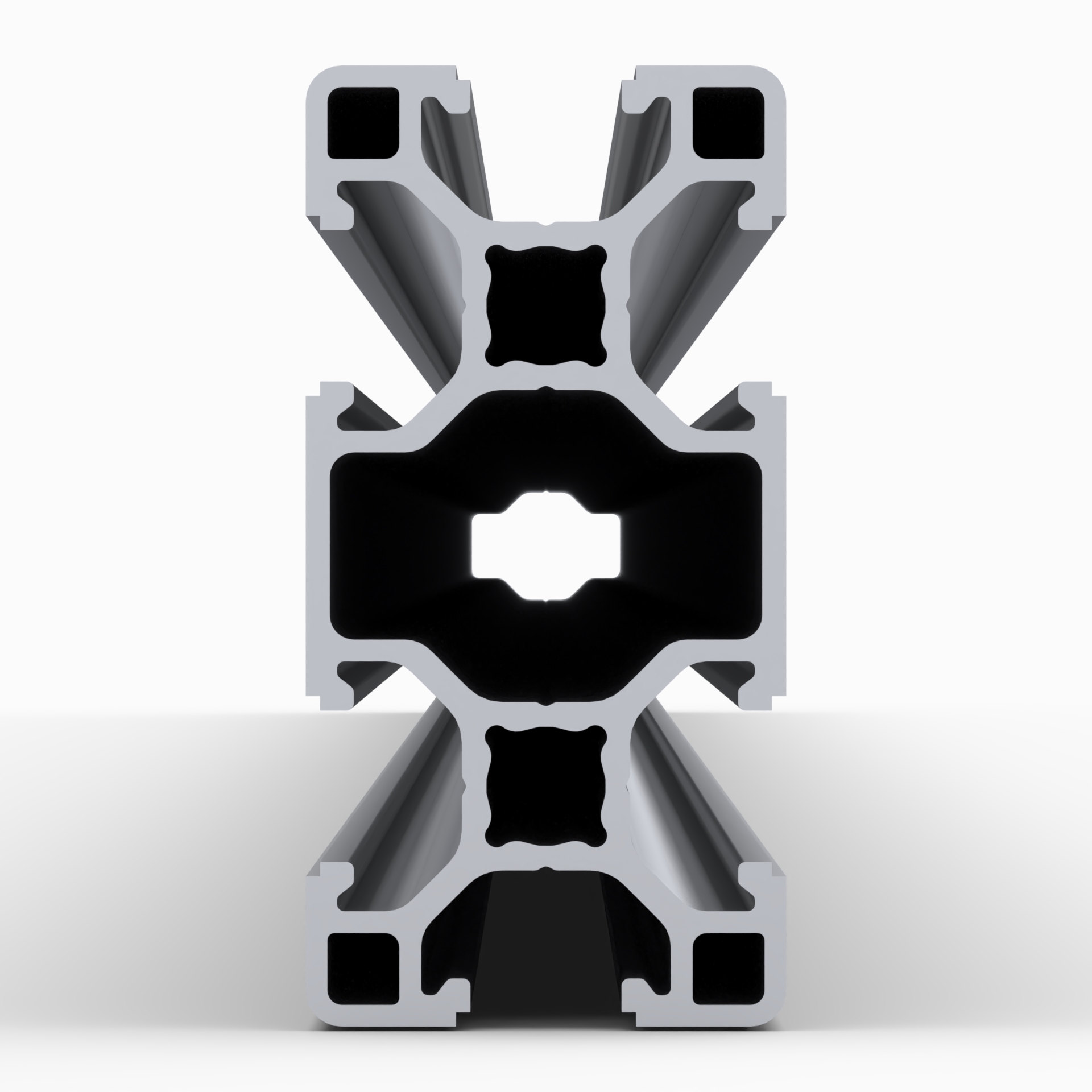

OB-2040-L-BP | Профиль 20х40 мм. Паз 6 мм (Без покрытия)

Конструкционный профиль 20х40 облеченный
Конструкционный профиль 20х40 облегченный, без покрытия
ob-2040-L-BP
OB-2040-L-BP | Профиль 20х40 мм. Паз 6 мм (Без покрытия) изображение 3
OB-2040-L-BP | Профиль 20х40 мм. Паз 6 мм (Без покрытия) изображение 4
Профиль конструкционный 20х40
Алюминиевый конструкционный профиль 20х40 без покрытия
Профиль станочный конструкционный 20х40 без покрытия, облегченный вариант
OB-2040-L-BP Конструкционный алюминиевый профиль 20х40
OB-2040-L-BP | Профиль 20х40 мм. Паз 6 мм (Без покрытия) изображение 9
OB-2040-L-BP | Профиль 20х40 мм. Паз 6 мм (Без покрытия) изображение 10
OB-2040-L-BP | Профиль 20х40 мм. Паз 6 мм (Без покрытия) изображение 11
OB-2040-L-BP | Профиль 20х40 мм. Паз 6 мм (Без покрытия) изображение 12
OB-2040-L-BP | Профиль 20х40 мм. Паз 6 мм (Без покрытия) изображение 13
545.00 руб. от 1 м.
( -2 % )
534.10 РУБ.
от 5 м.
( -3 % )
528.65 РУБ.
от 20 м.
( -5 % )
517.75 РУБ.
от 50 м.
( -8 % )
501.40 РУБ.
от 100 м.
( -10 % )
490.50 РУБ.
от 300 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
5.04 м
добавить
2.5+2.5 м
добавить
Наличие OB-2040-L-BP | Профиль 20х40 мм. Паз 6 мм (Без покрытия)
НА СКЛАДЕ:
1000 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Файлы для скачивания | чертежи | 3D-Модели

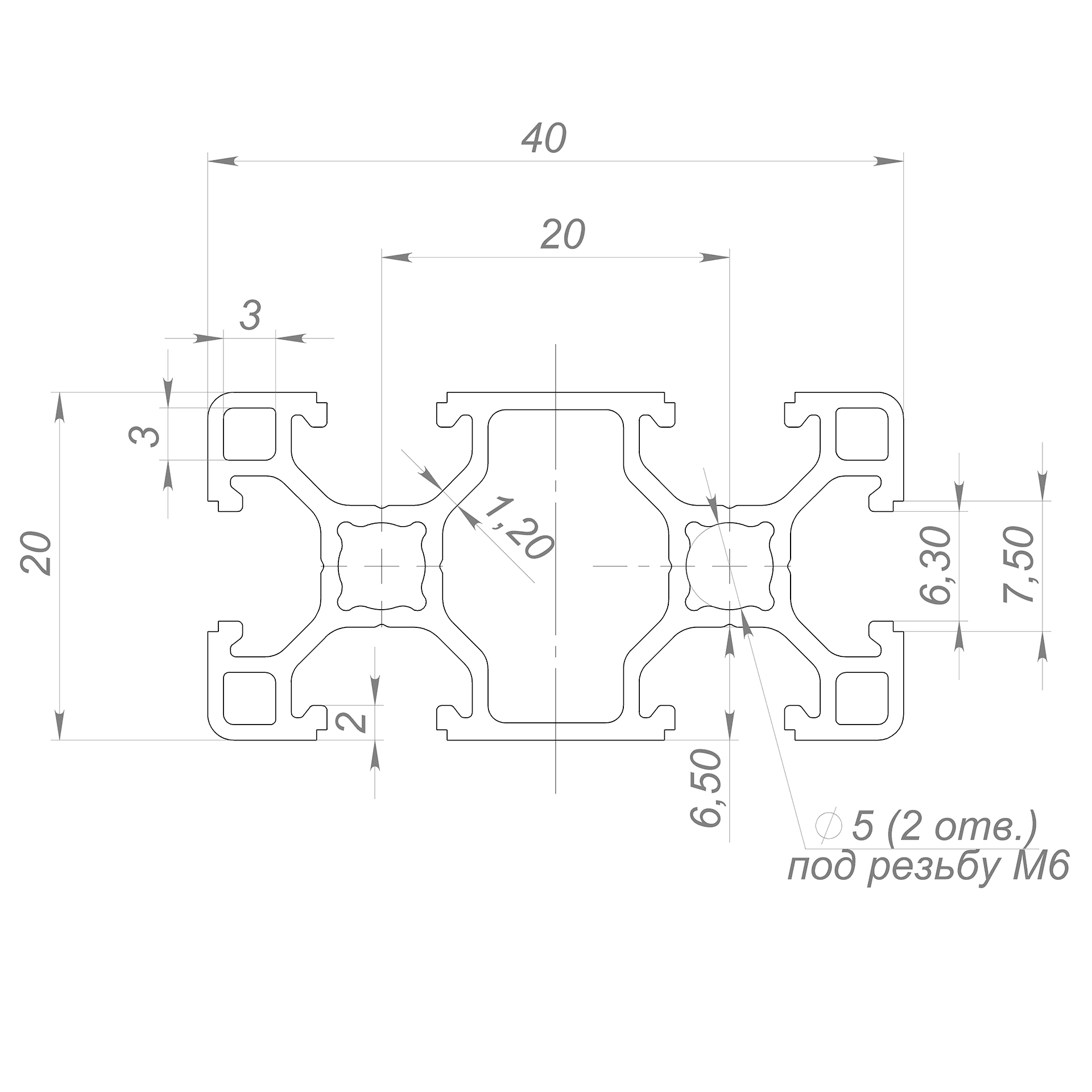

1. OB-2040-L-BP | Профиль 20х40 мм. Паз 6 мм (Без покрытия) (2D Модель профиля).DXF
Скачать
2. OB-2040-L-BP | Профиль 20х40 мм. Паз 6 мм (Без покрытия) (3D модель профиля).STEP
Скачать

Описание

Является облегченный аналогом профиля арт. OB-2040-BP. Применяется в конструкциях где низкая масса и не высокая стоимость важнее прочностных характеристик профилей.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-2040-L-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 6 мм, серия 20
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Нет
Ширина паза, мм:
 6
Аналог Bosch Rexroth Group:
 3842992891
Аналог Item:
 0.0.370.04
Аналог MayTec:
 20x40 6H LP (1.10.020040LP.60)
Аналог Kanya:
 D01–7
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 0.56
Площадь сечения, см2:
 2.07
Момент инерции, Ix(см4):
 0.89
Момент инерции, Iy(см4):
 3.40
Момент сопротивления, WX (см3):
 0,89
Момент сопротивления, WY (см3):
 1,70
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025
