OB-2020-L | Профиль облегченный 20х20 мм. Паз 6 мм (Анодированный)

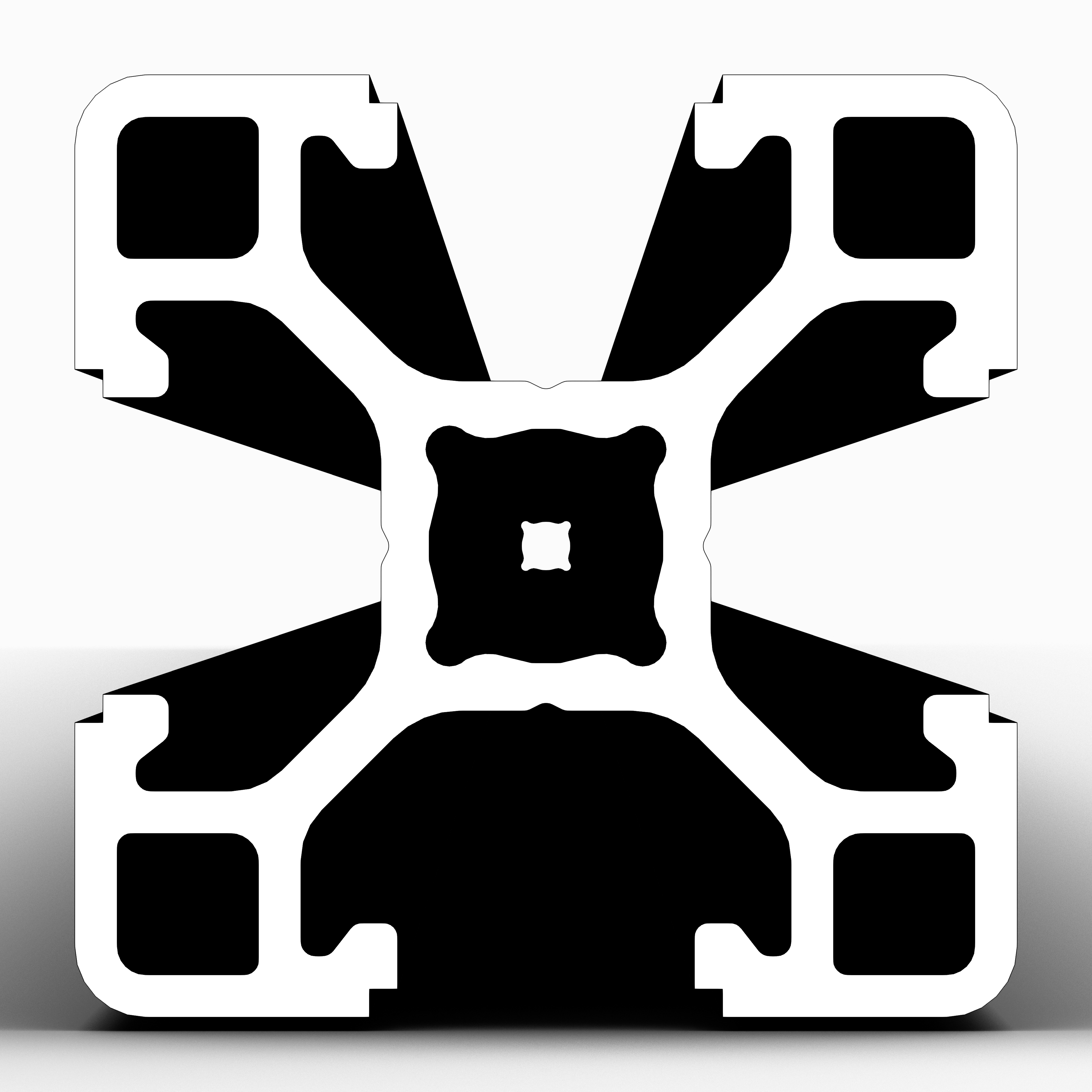

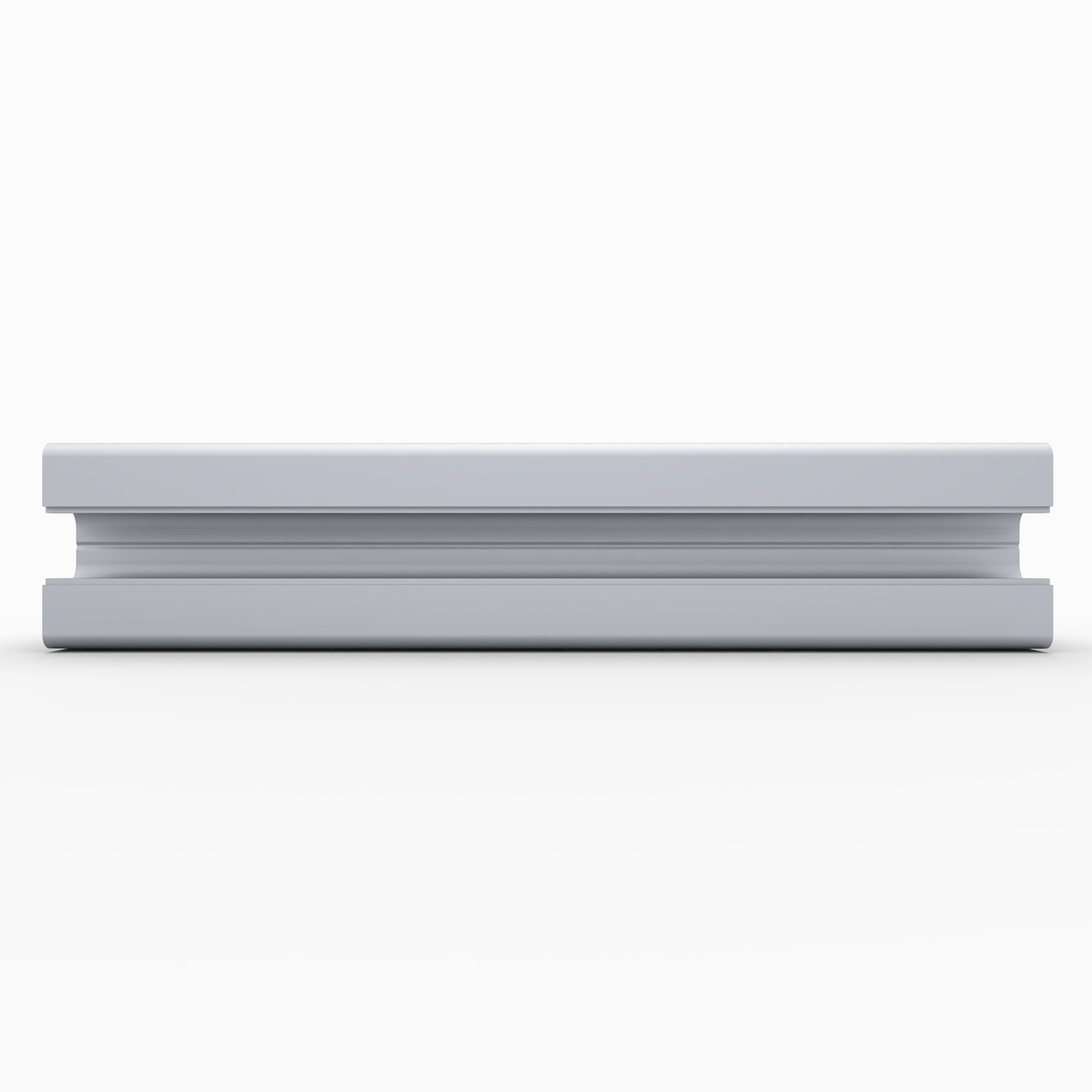

Профиль 20х20 конструкционный анодированный

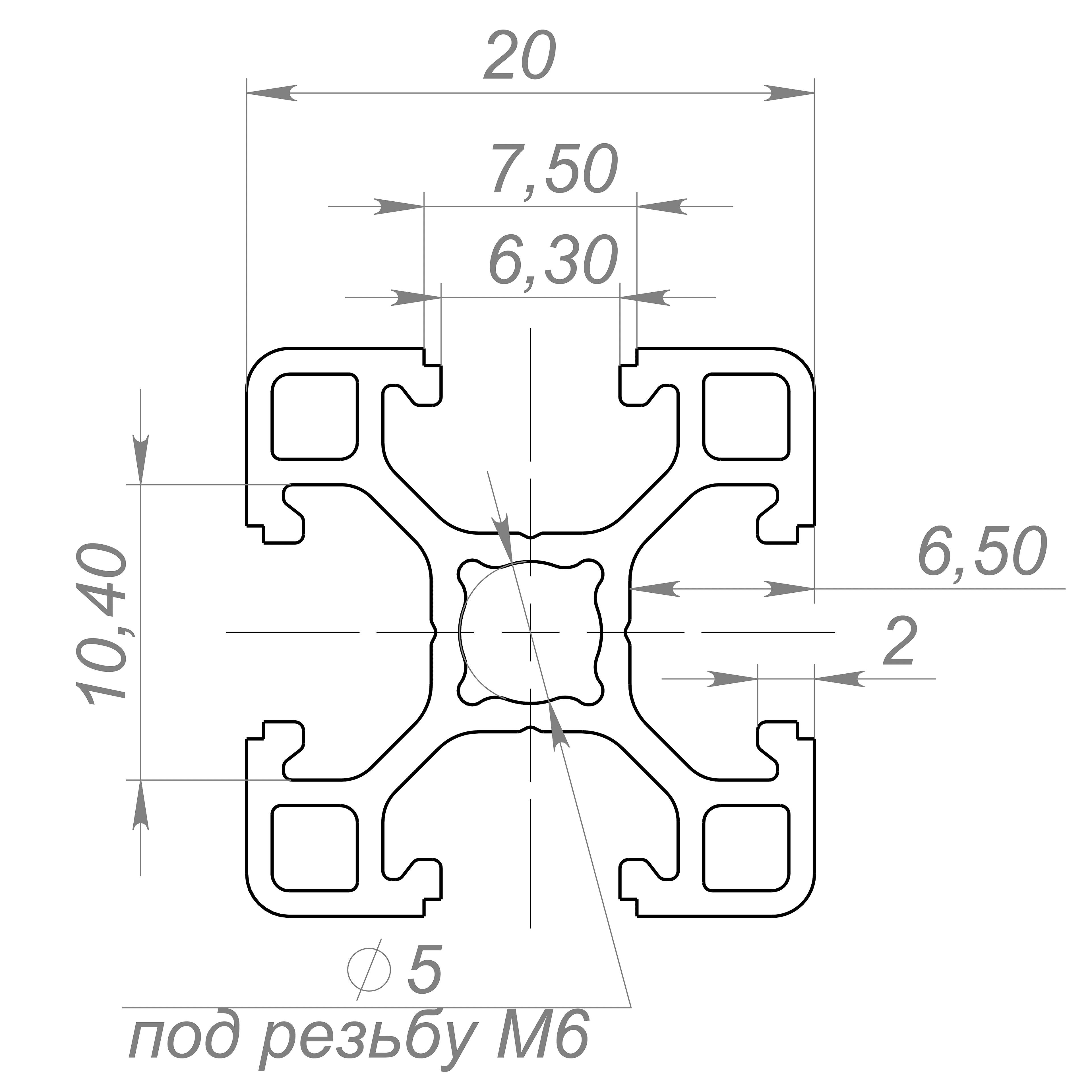

Чертеж облегченного конструкционного профиля 20х20

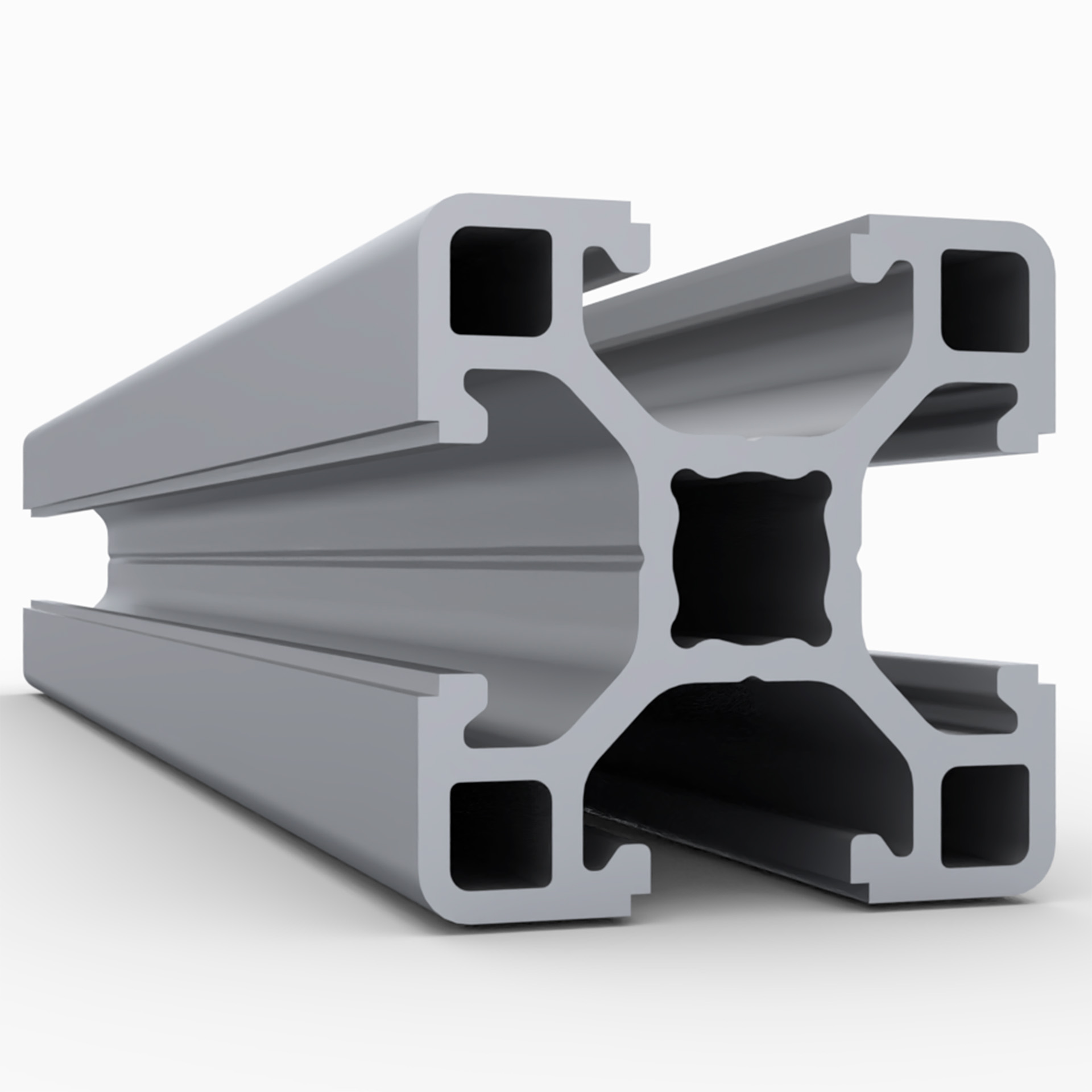

Алюминиевый облегченный профиль 20х20
20х20 схема конструкционного профиля

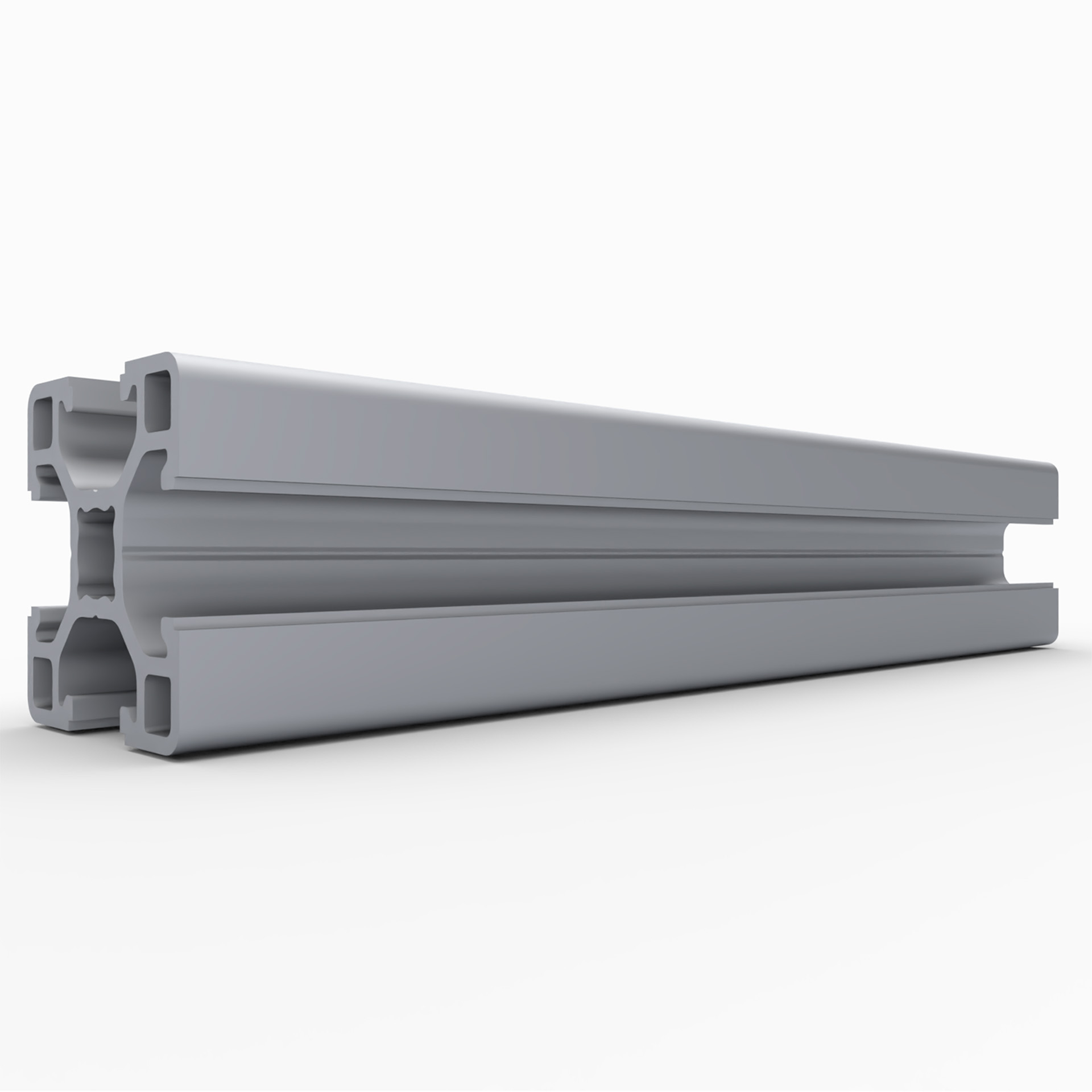

Дюралевый профиль 20х20

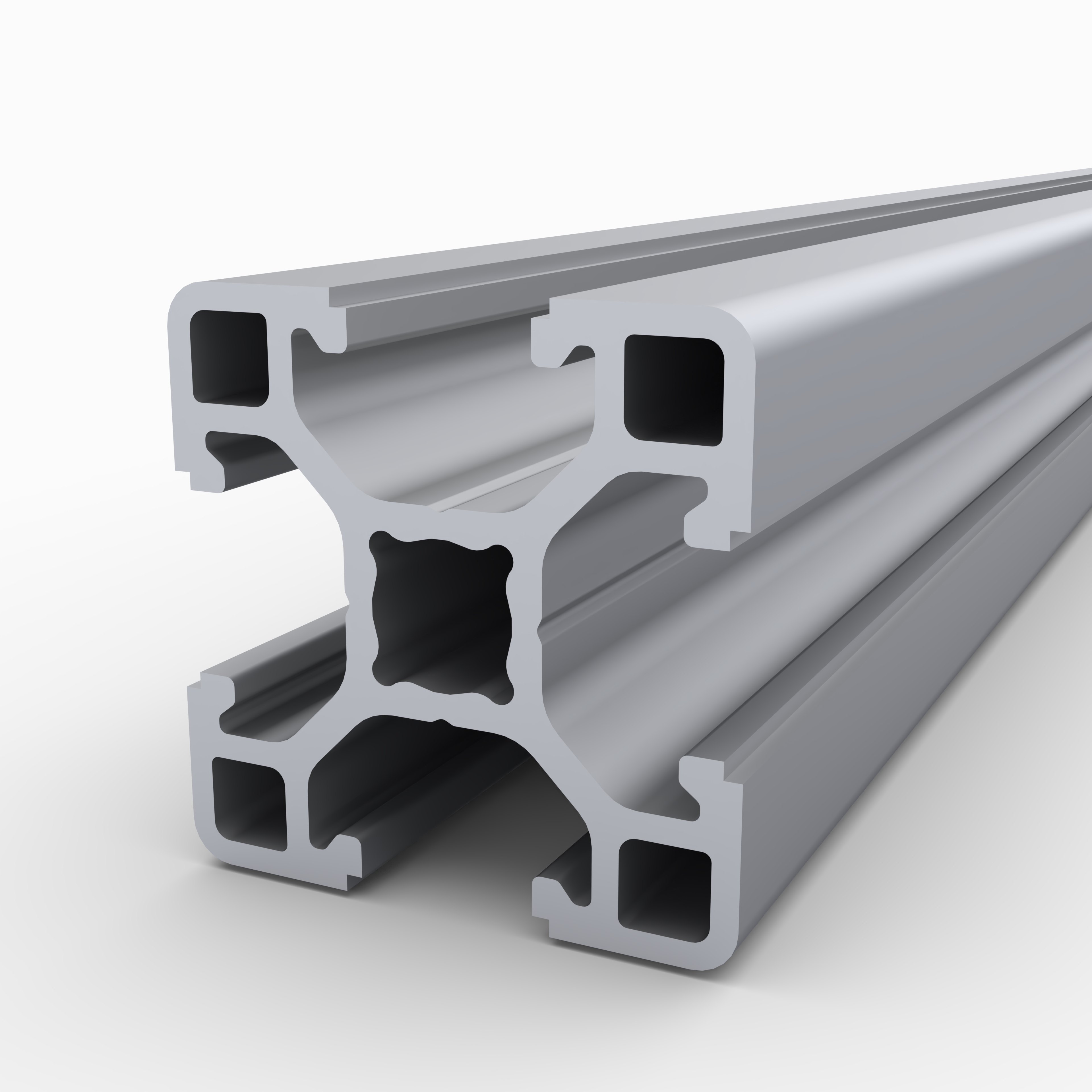

Анодированный алюминиевый профиль 20х20

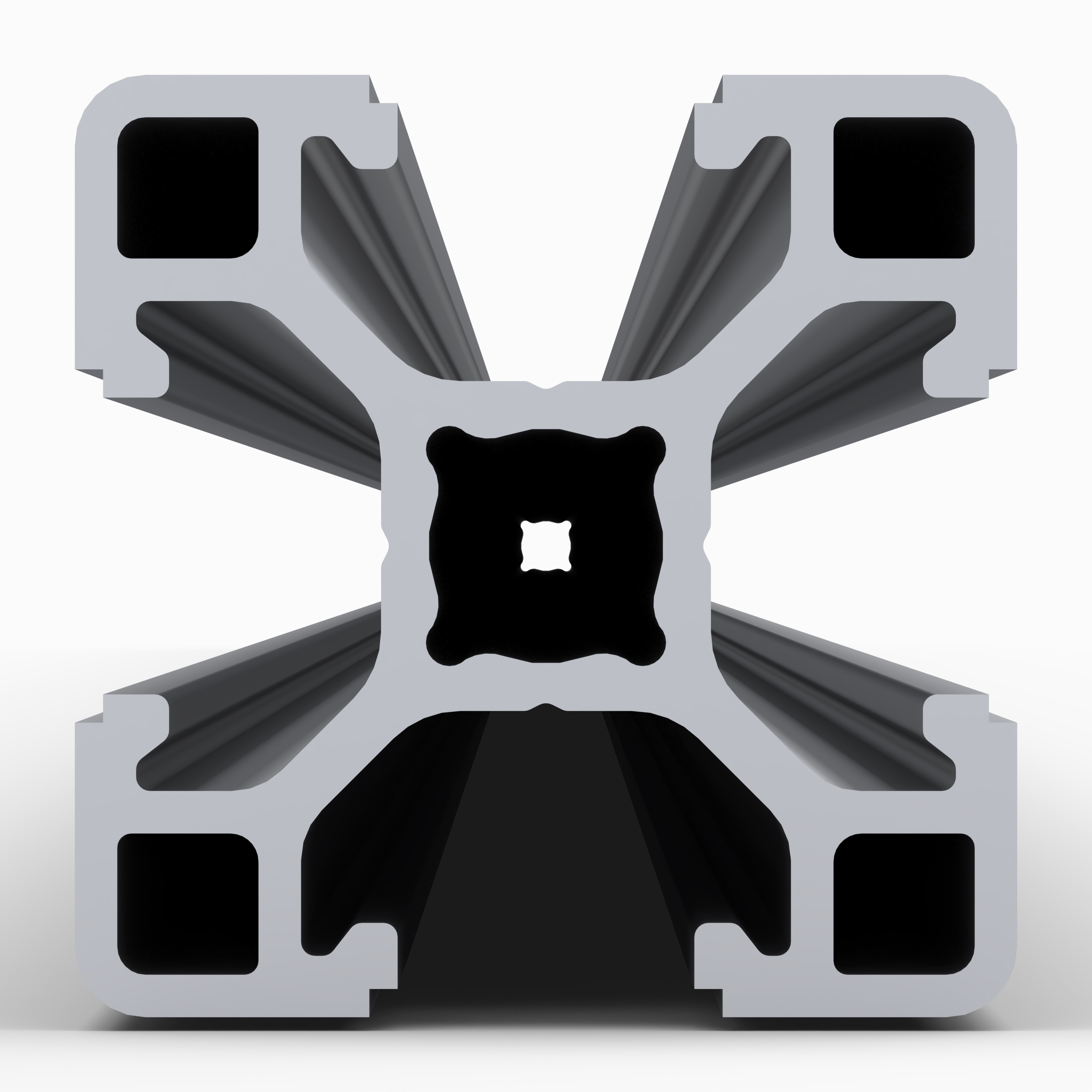

Х образный алюминиевый профиль 20х20

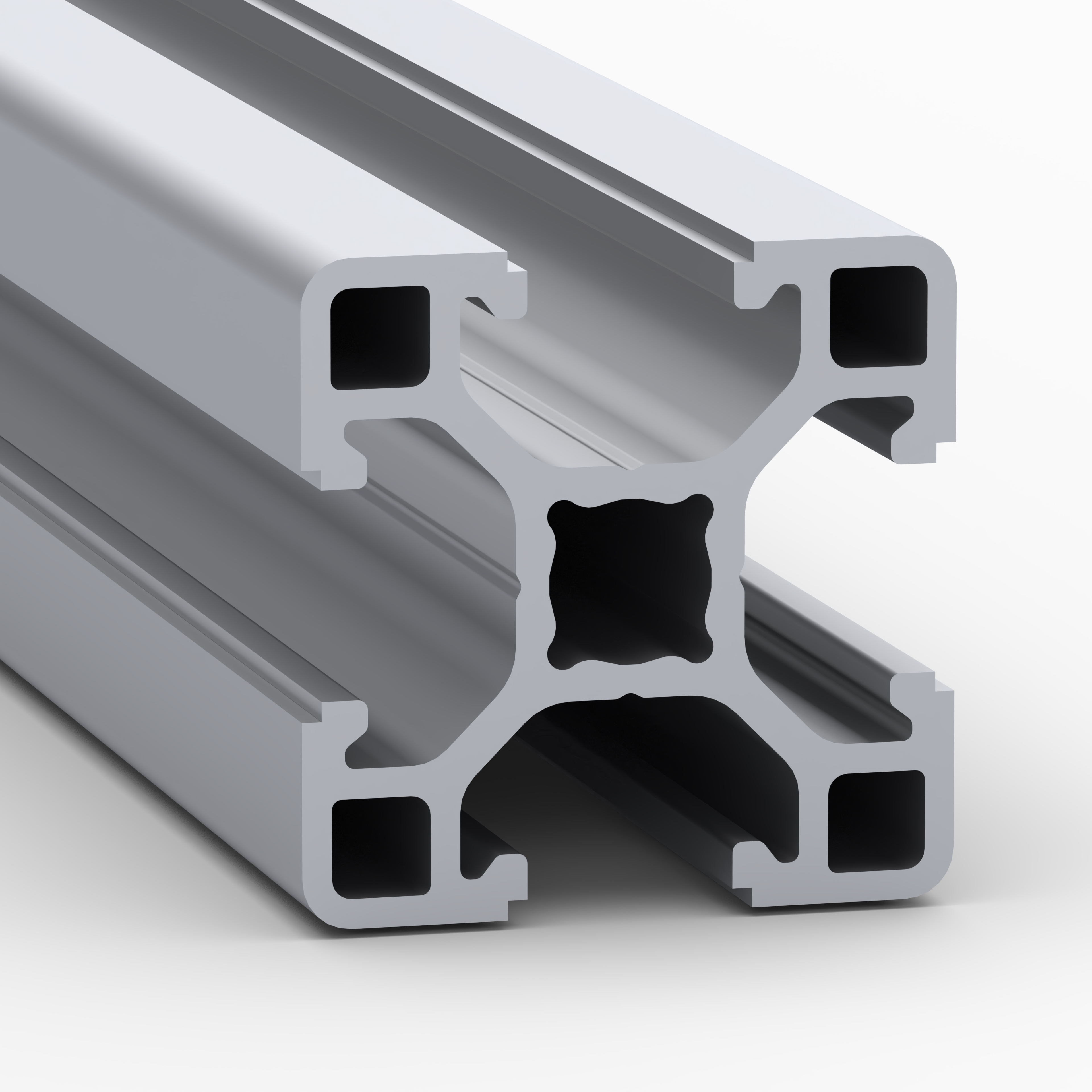

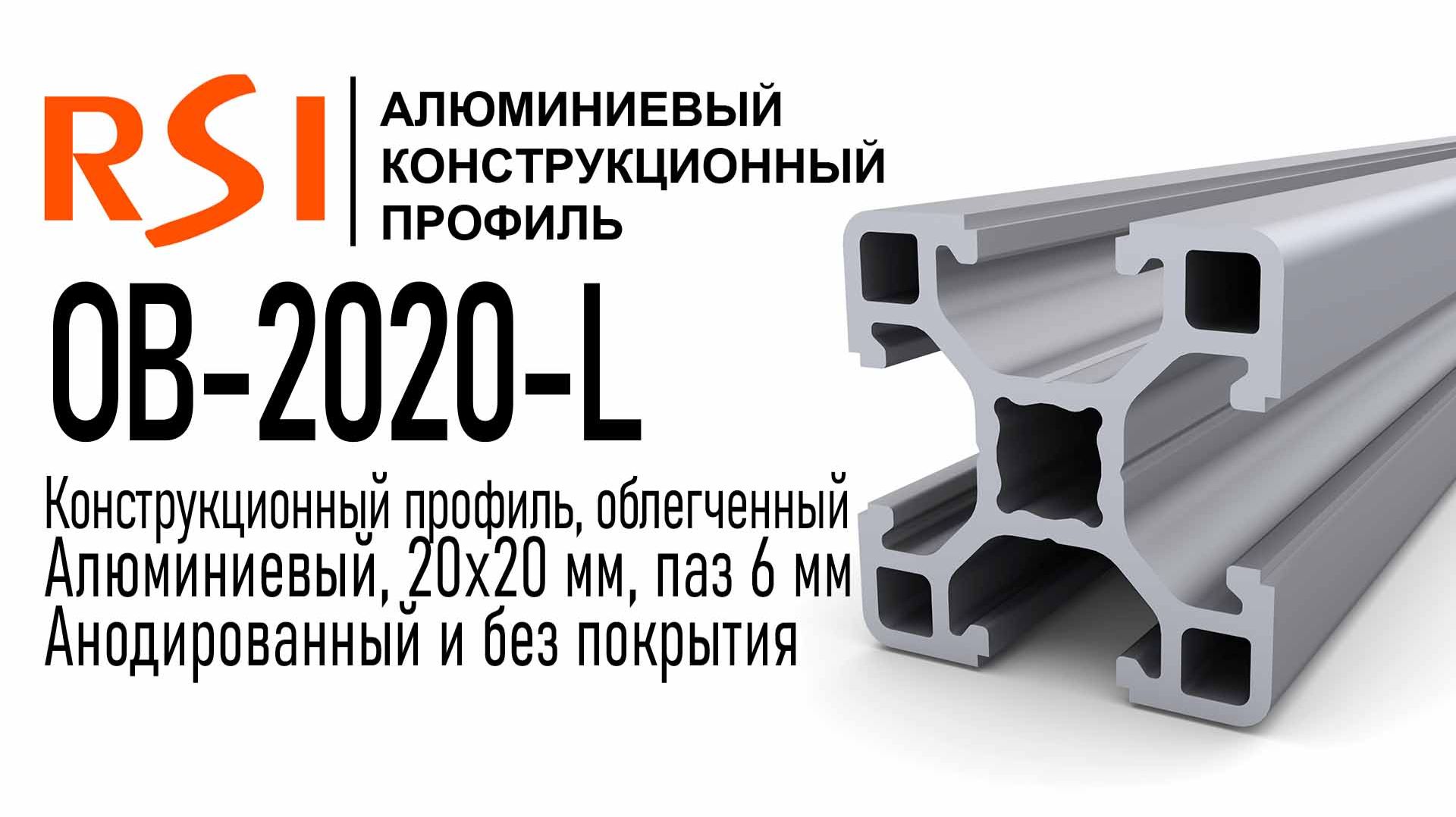

OB-2020-L профиль RSI алюминиевый
392.00 руб. от 1 м.
( -2 % )
384.16 РУБ.
от 5 м.
( -3 % )
380.24 РУБ.
от 20 м.
( -4 % )
376.32 РУБ.
от 50 м.
( -8 % )
360.64 РУБ.
от 100 м.
( -10 % )
352.80 РУБ.
от 500 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-2020-L | Профиль облегченный 20х20 мм. Паз 6 мм (Анодированный)
НА СКЛАДЕ: 0
В ПУТИ > 1000 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-2020-L ): 23 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 5040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-2020-L | Профиль облегченный 20х20 мм. Паз 6 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-2020-L | Профиль облегченный 20х20 мм. Паз 6 мм (Анодированный) (3D модель профиля).STEP
Скачать

Описание

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-2020-L
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Есть
Профили:
 20х20, 20х40, 20х80
Ширина паза, мм:
 6
Аналог Bosch Rexroth Group:
 3842992888
Аналог Item:
 0.0.370.03
Аналог MayTec:
 20x20 4H LP (1.10.020020.23LP.60)
Аналог Kanya:
 D01–5
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 0.33
Площадь сечения, см2:
 1,21
Момент инерции, Ix(см4):
 0.5
Момент инерции, Iy(см4):
 0.5
Момент сопротивления, WX (см3):
 0.5
Момент сопротивления, WY (см3):
 0.5
Цвет:
 Серебро
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-2020-L
