SK40 | Вертикальный держатель вала 40 мм

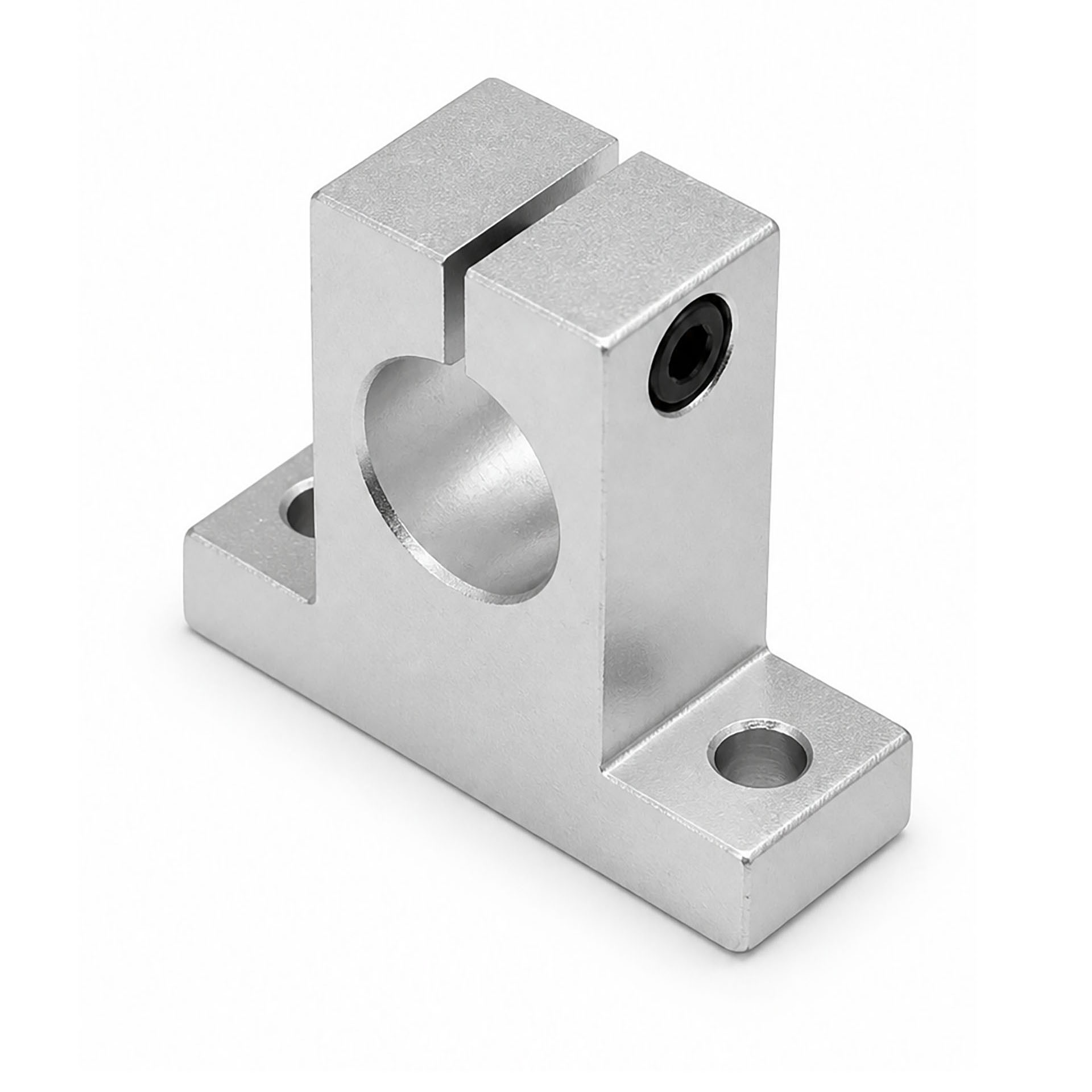

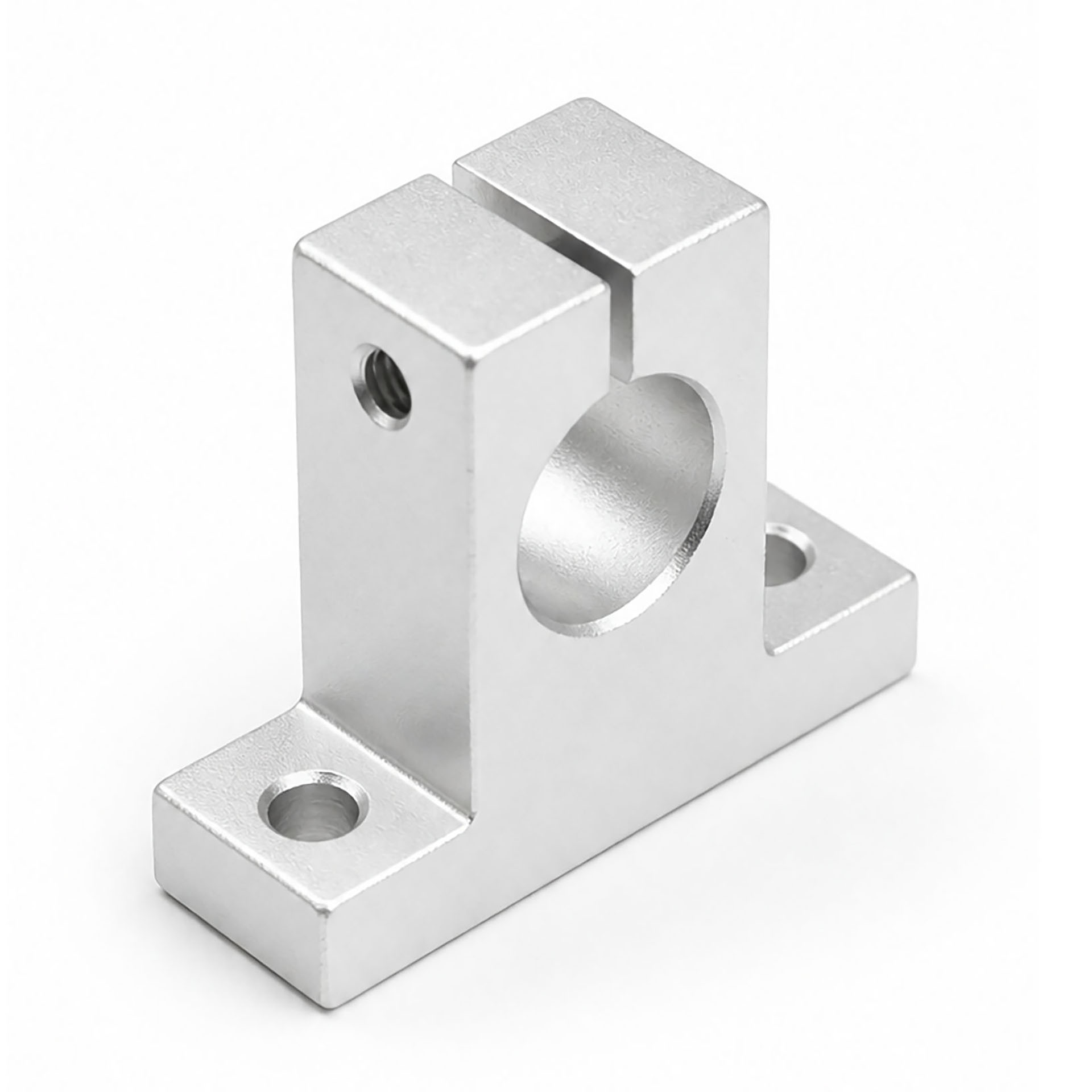

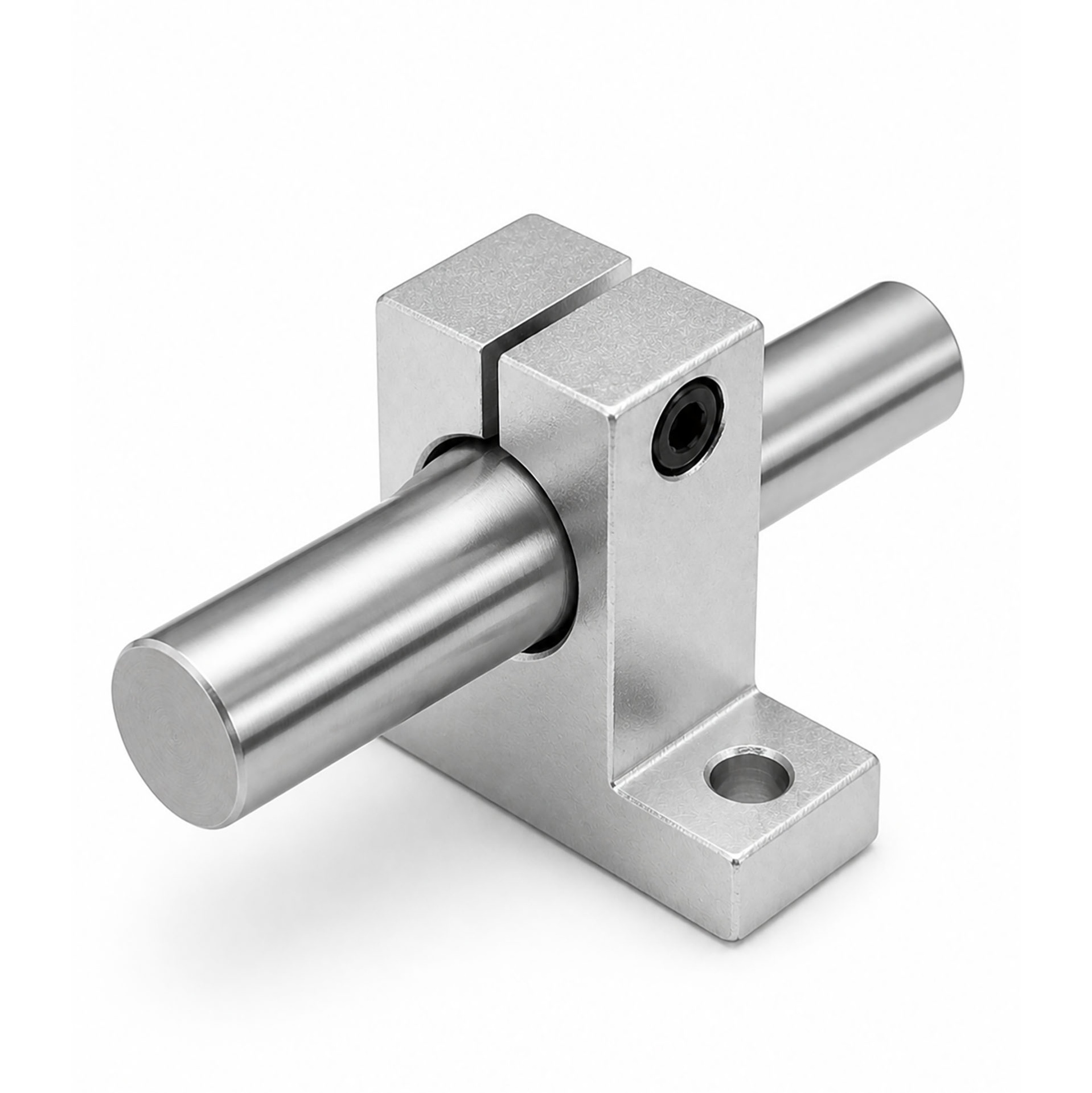

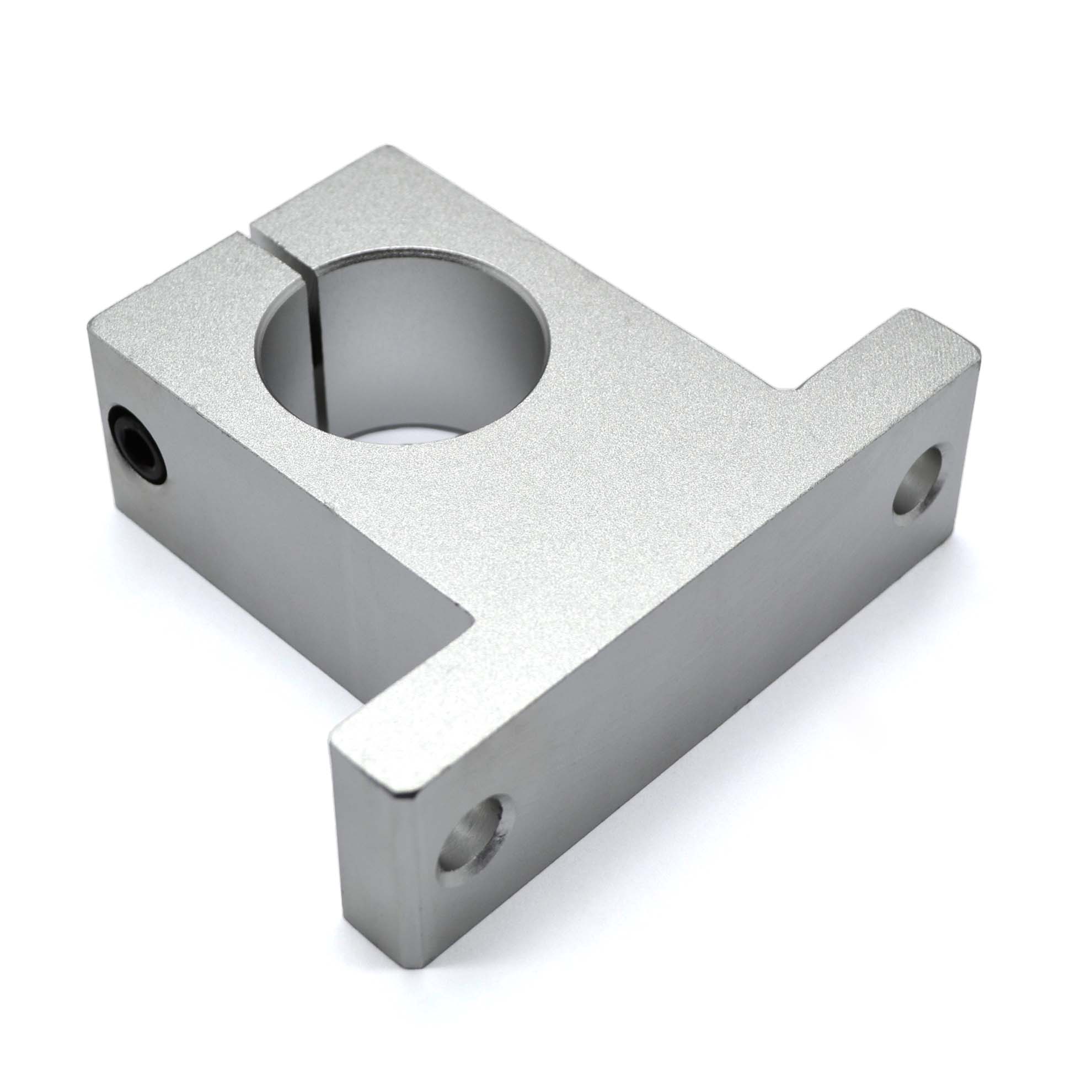

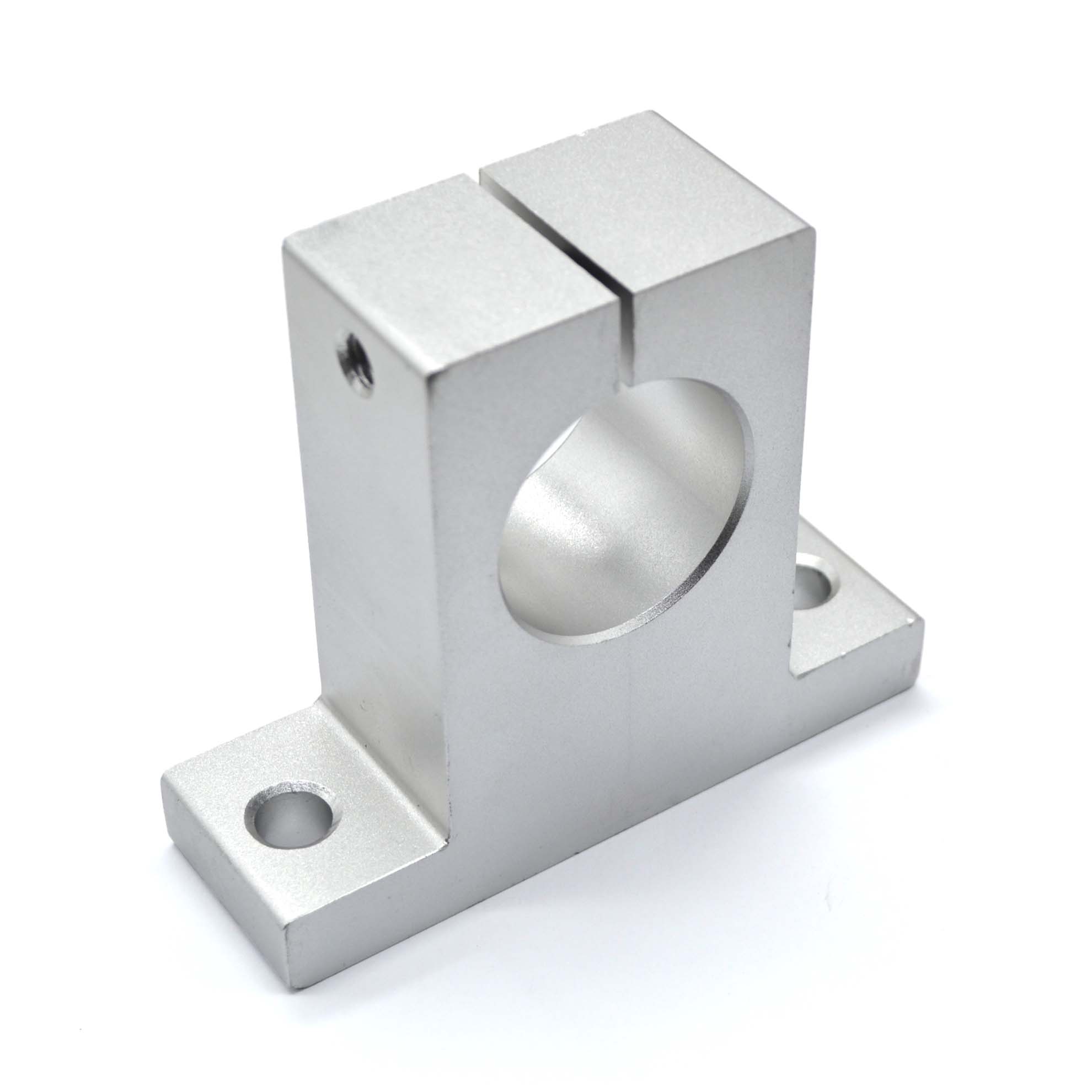

Вертикальный держатель вала SK40 - концевая опора цилиндрической направляющей диаметром 40 мм. Изделие ставит вал на заданной высоте и держит его параллельно опорной плоскости: основание крепится к столу, раме или порталу, вал входит в разрезное посадочное отверстие и фиксируется затяжным винтом сверху.

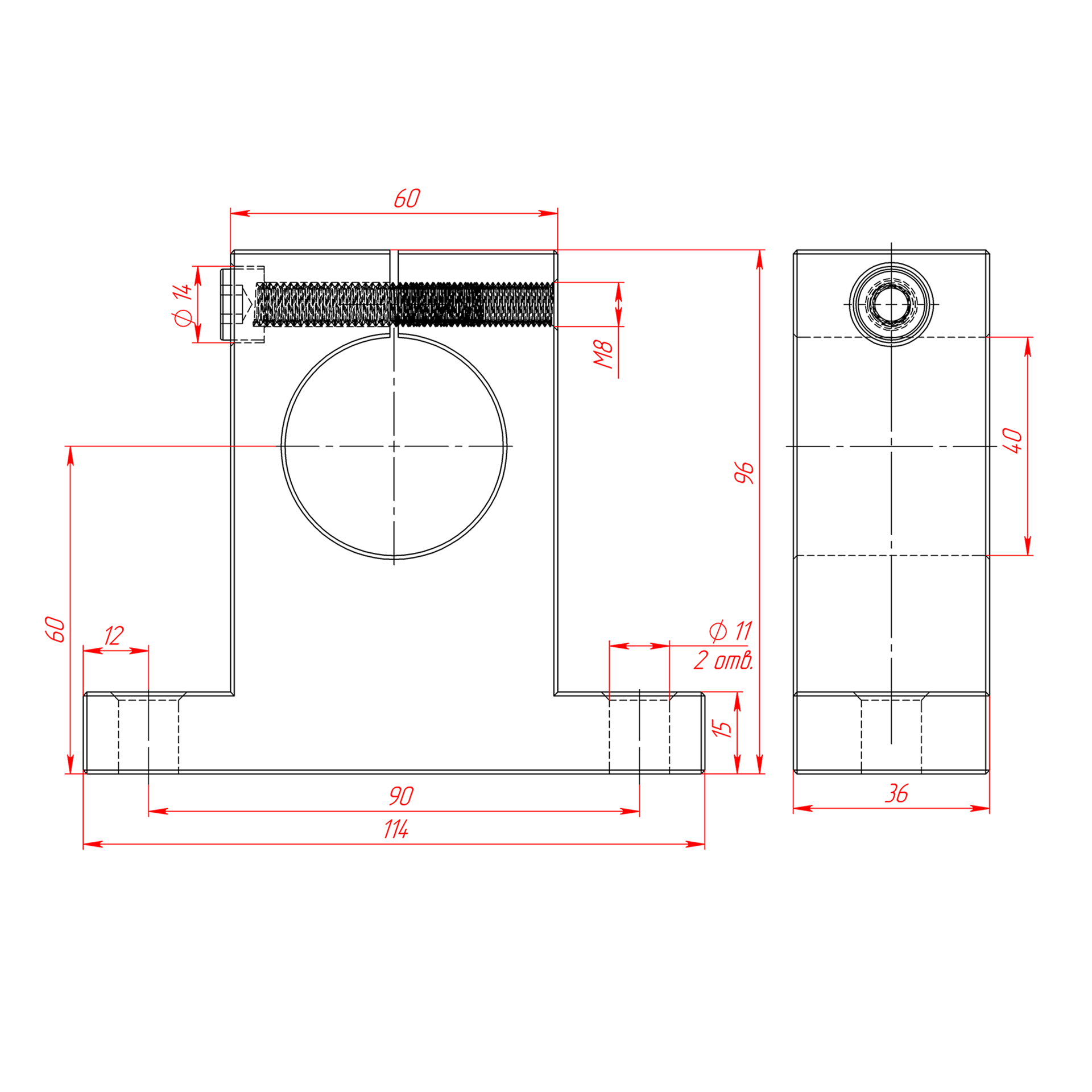

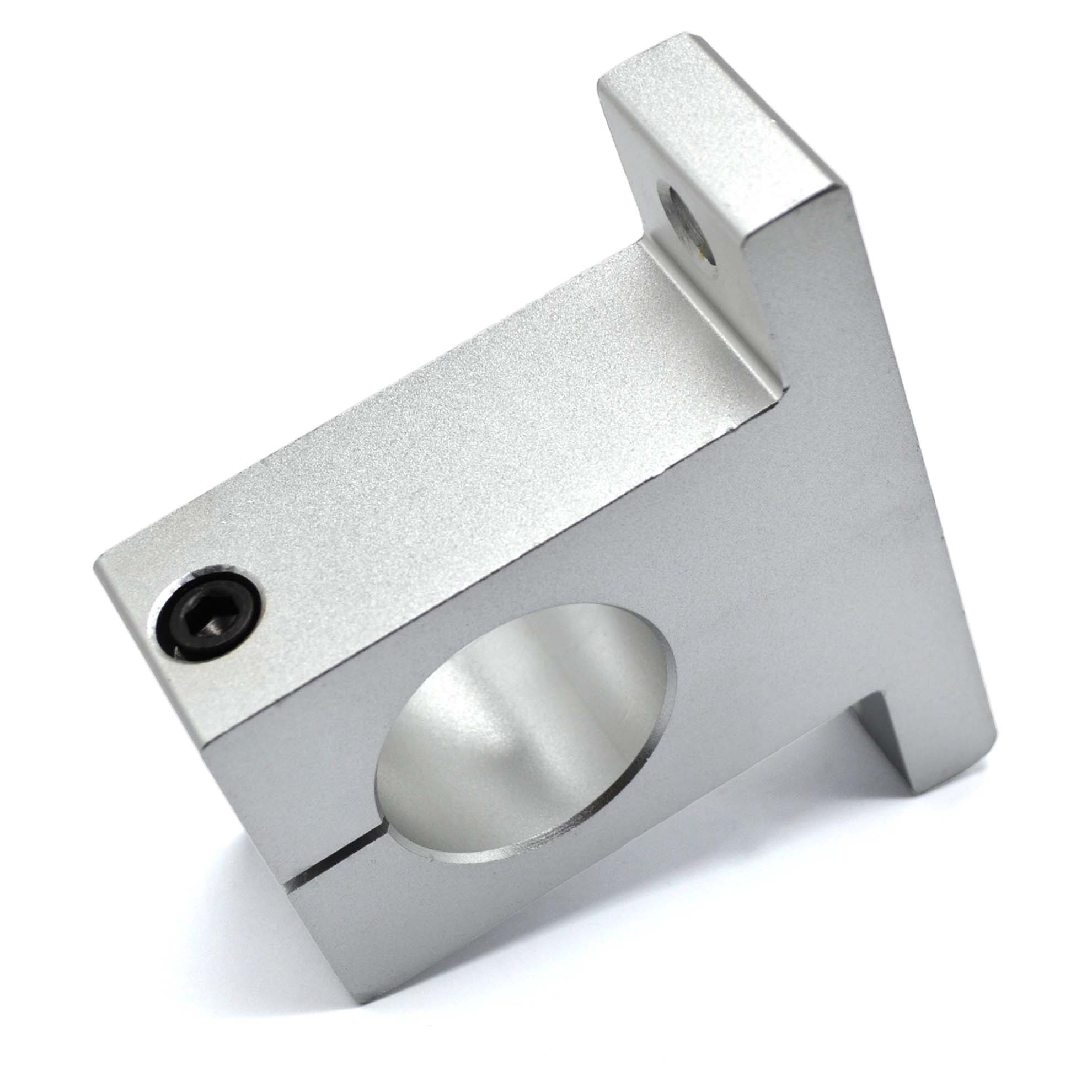

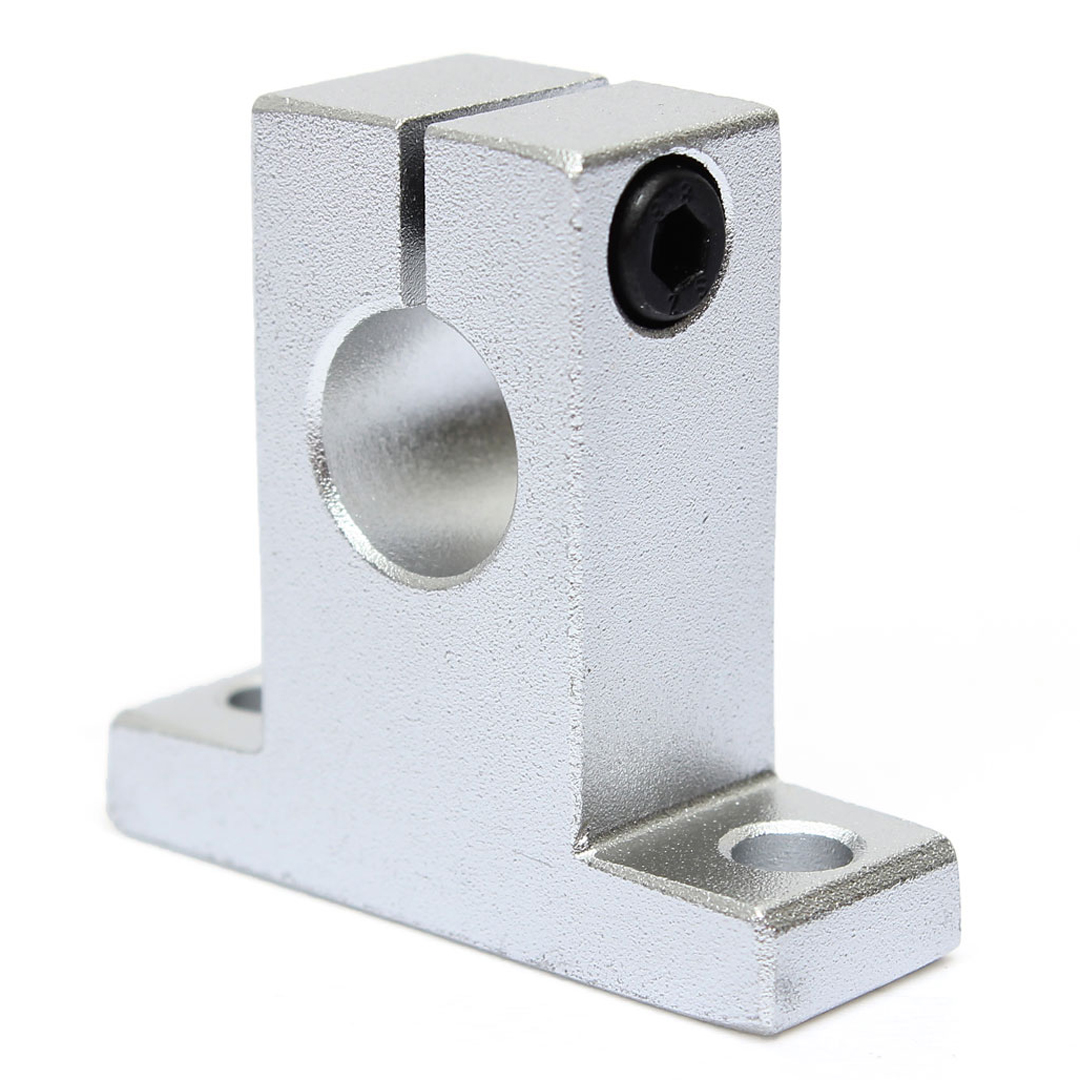

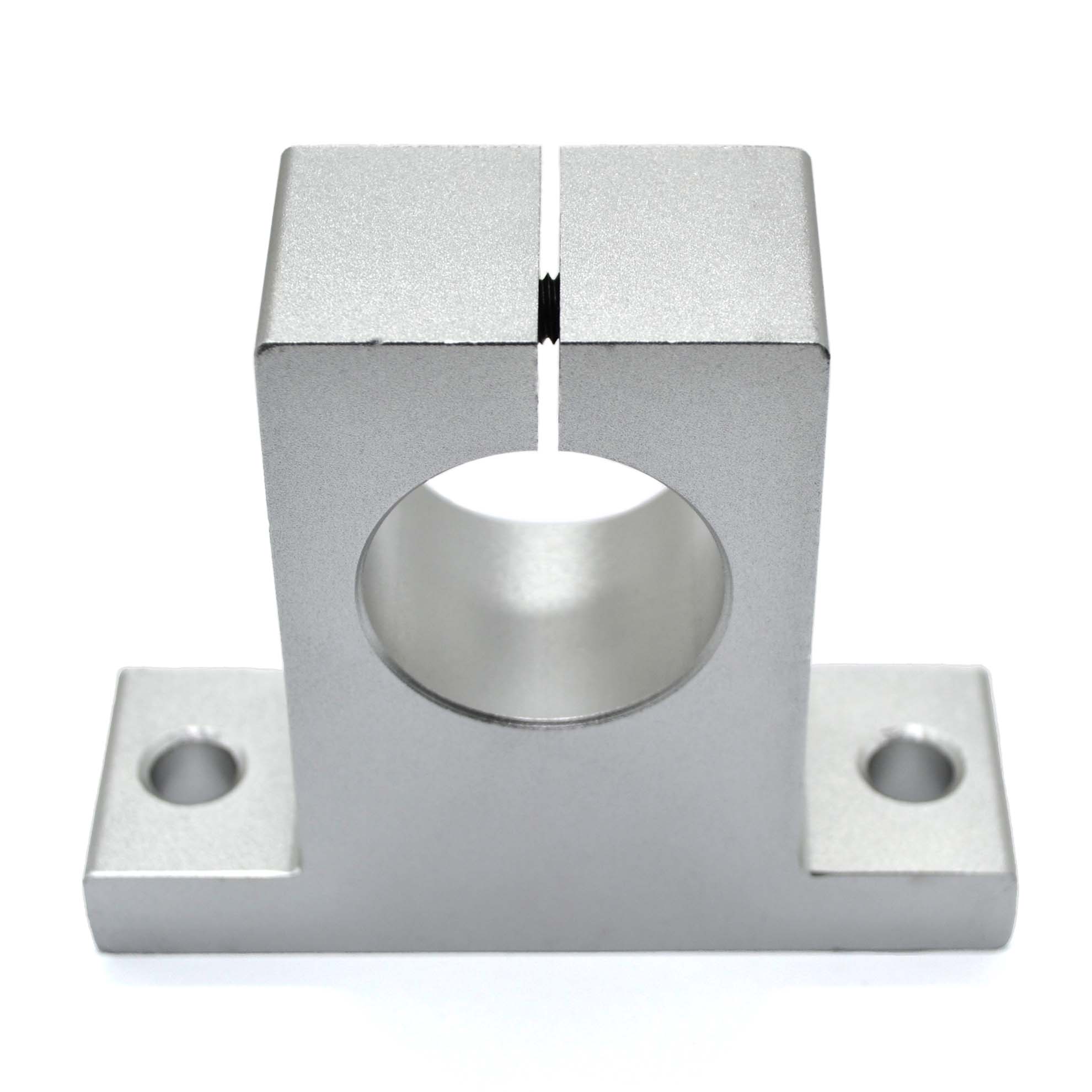

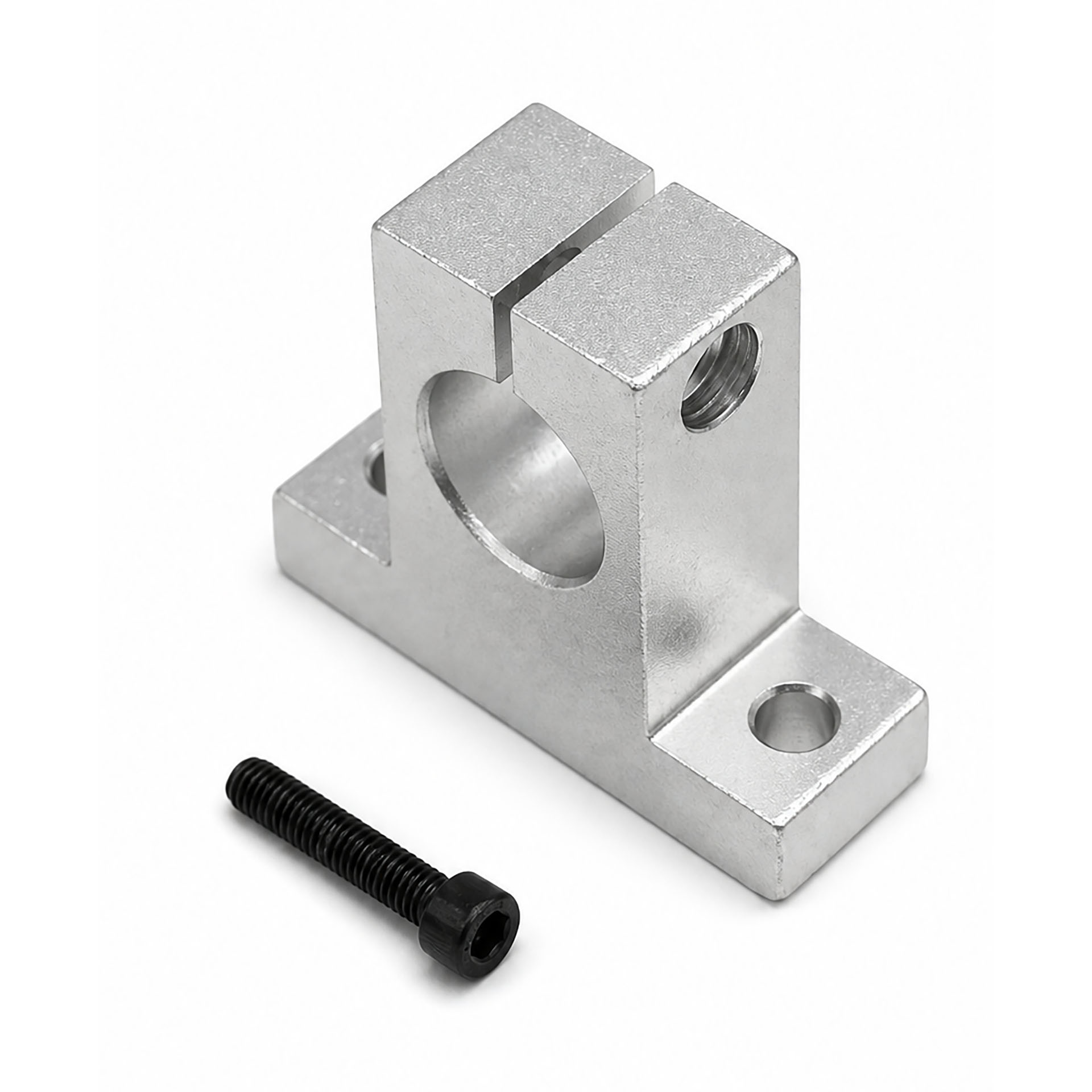

Корпус выполнен из дюралюминия с анодированной поверхностью. Так узел остается сравнительно легким при достаточной жесткости. Посадочный канал с разрезом и винтом M8 обеспечивает плотный обхват вала без перекоса оси. К основанию опора ставится на двух «лапках»: два крепежных отверстия под винты М10, межцентровое расстояние - 90 мм.

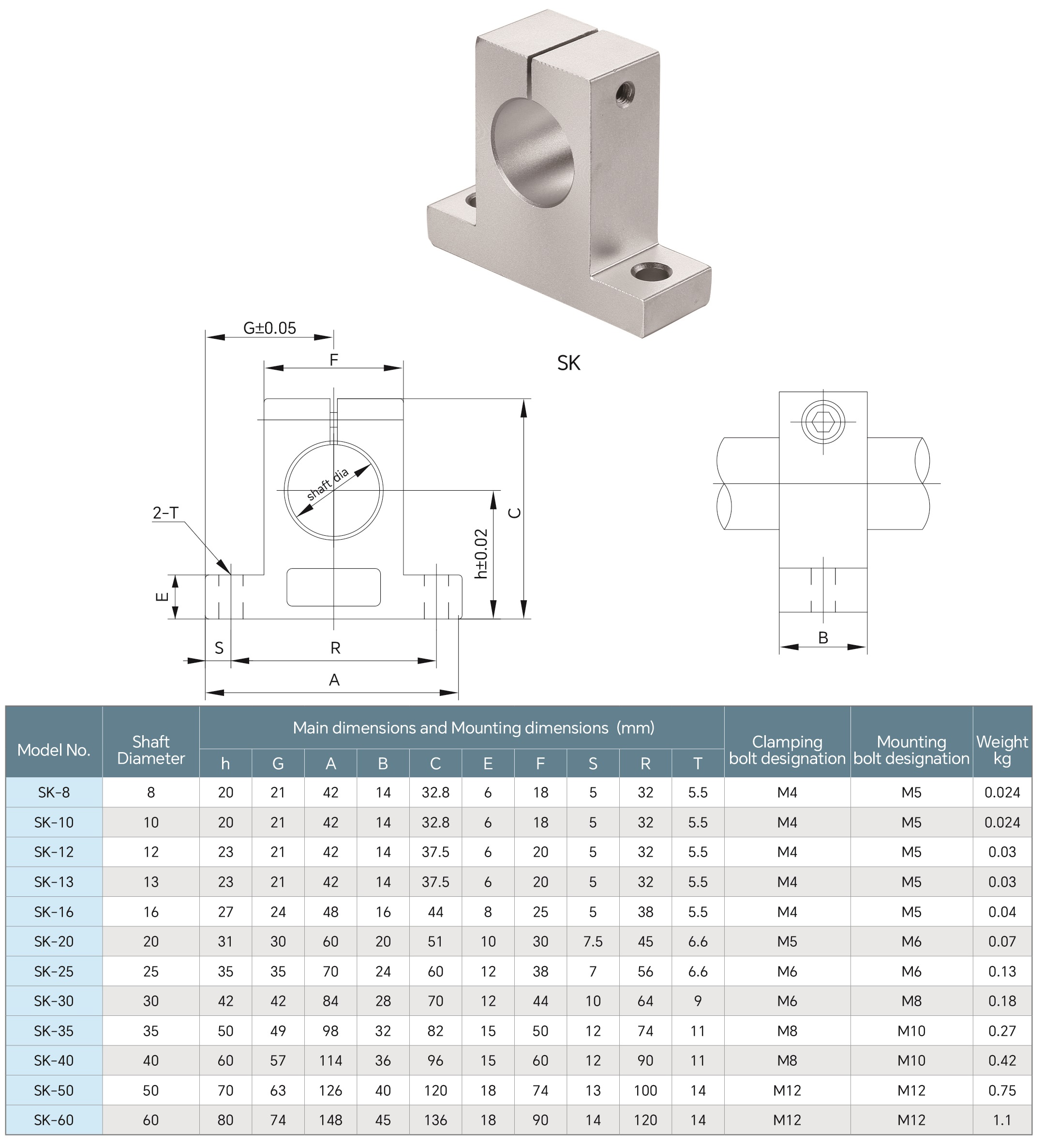

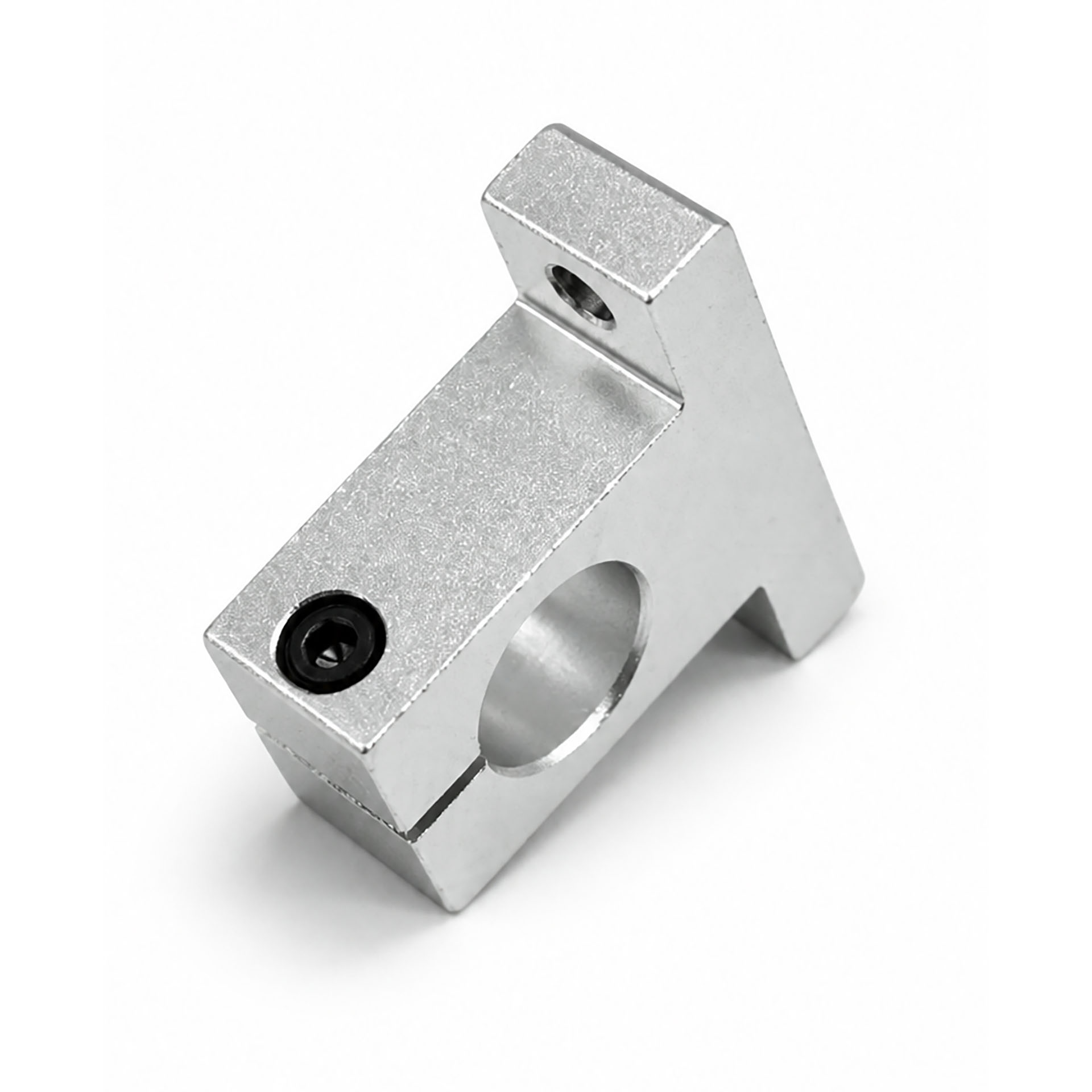

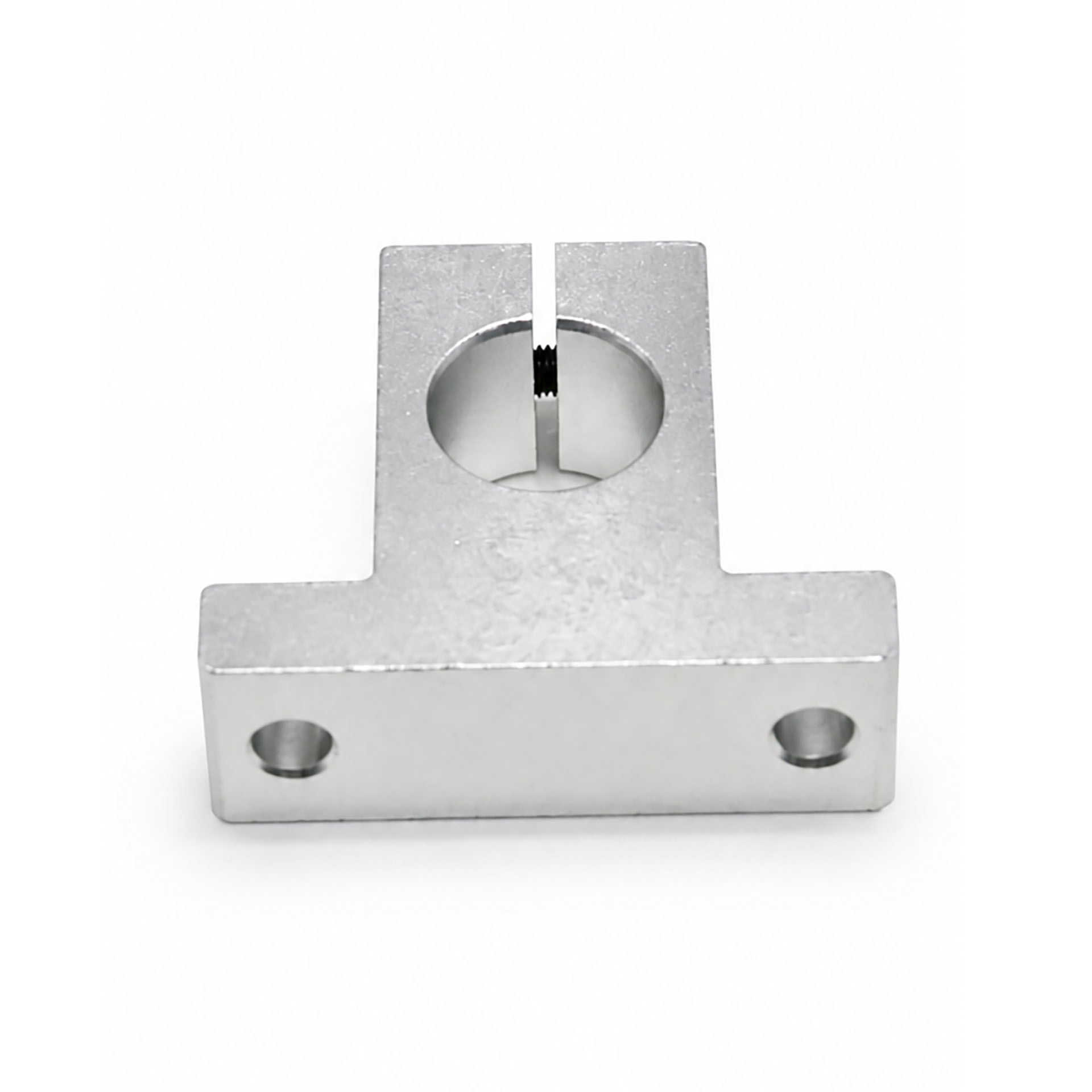

По конструкции это прямой аналог держателей SH40 / SH40A: при замене сверяйте высоту до оси, ширину корпуса и шаг крепежных отверстий.

Назначение. Фиксация гладких и прецизионных полированных валов в системах линейного перемещения: фрезерные и плазменные порталы, раскройные комплексы, модули ЧПУ, 3D-принтеры, автоматизация и сборочные линии. Опора задает геометрию оси, снижает вибрации на концах вала и сохраняет соосность при длительной работе.

Монтаж. Закрепите корпус на несущей поверхности двумя винтами. Вставьте вал в посадочное отверстие, выставьте соосность всех опор по линии, затяните верхний винт M8. Перед пуском проверьте плавность хода каретки и повторно протяните крепеж после первых часов работы, особенно при вибрации и пыли.

Обслуживание. Отдельной смазки опора не требует. Периодически контролируйте затяжку винтов (монтажных и зажимного) и защищайте узел от абразива. Замена нужна при трещине корпуса, деформации канала, срыве резьбы винта или потере геометрии базы.
