SHF40 | Горизонтальный держатель вала 40 мм

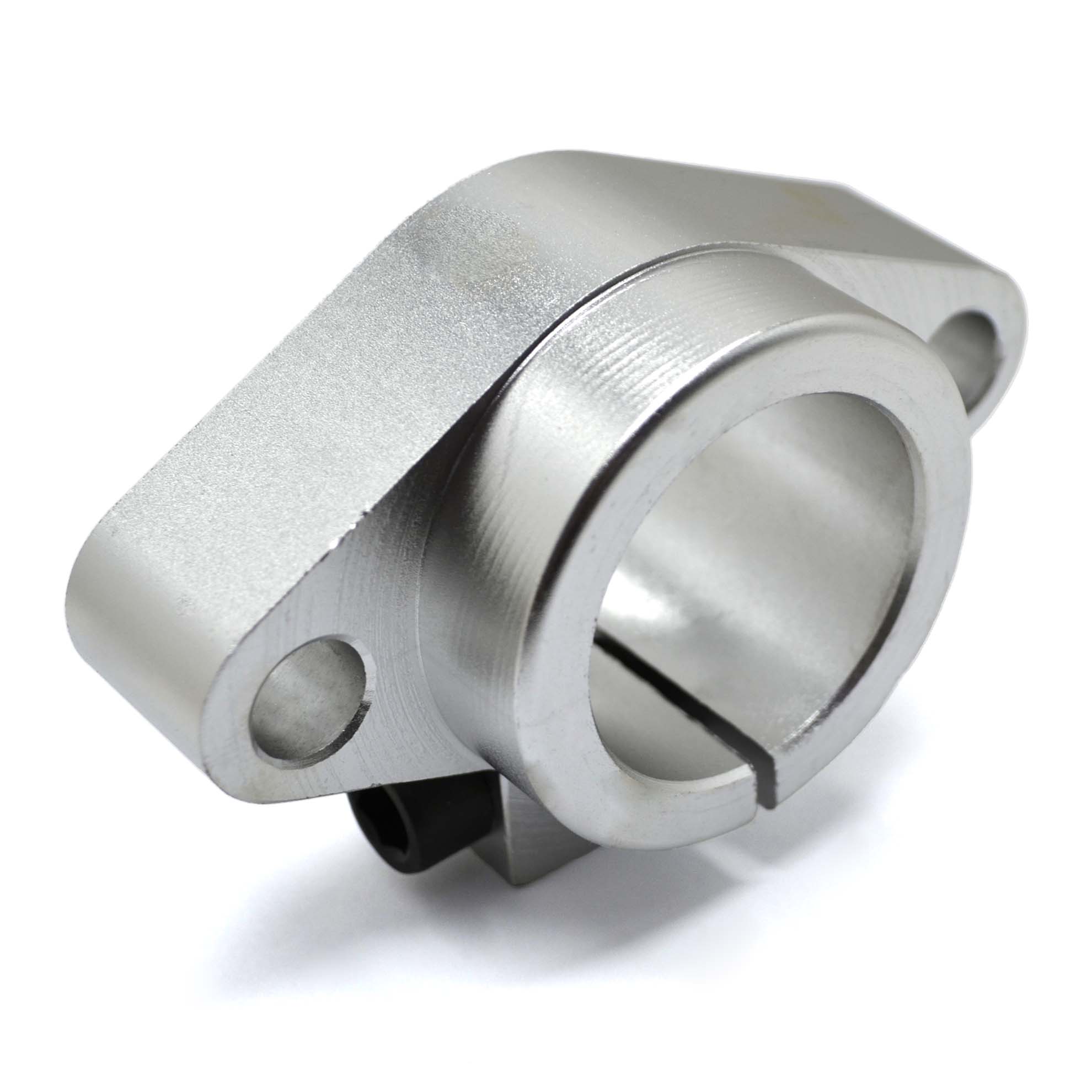

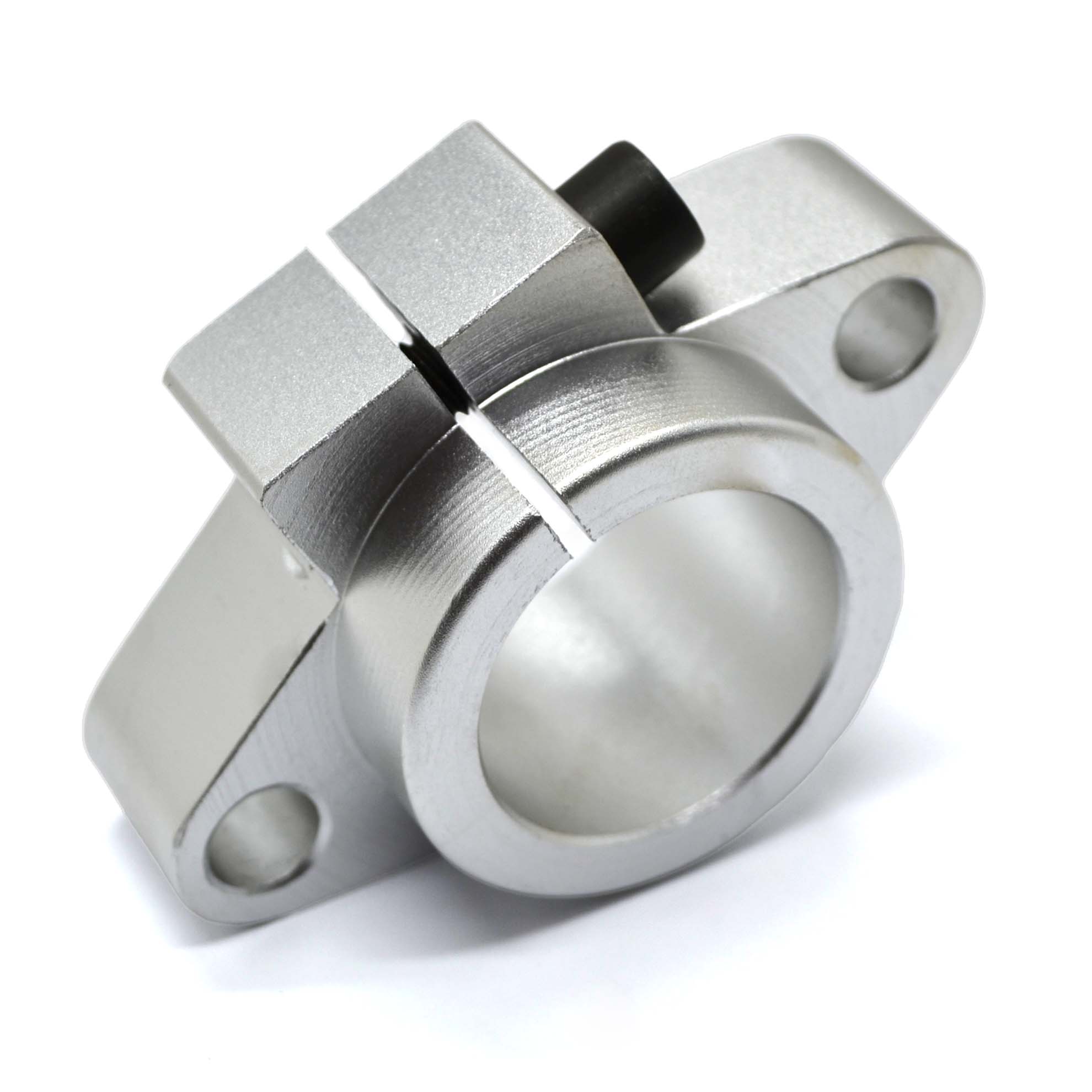

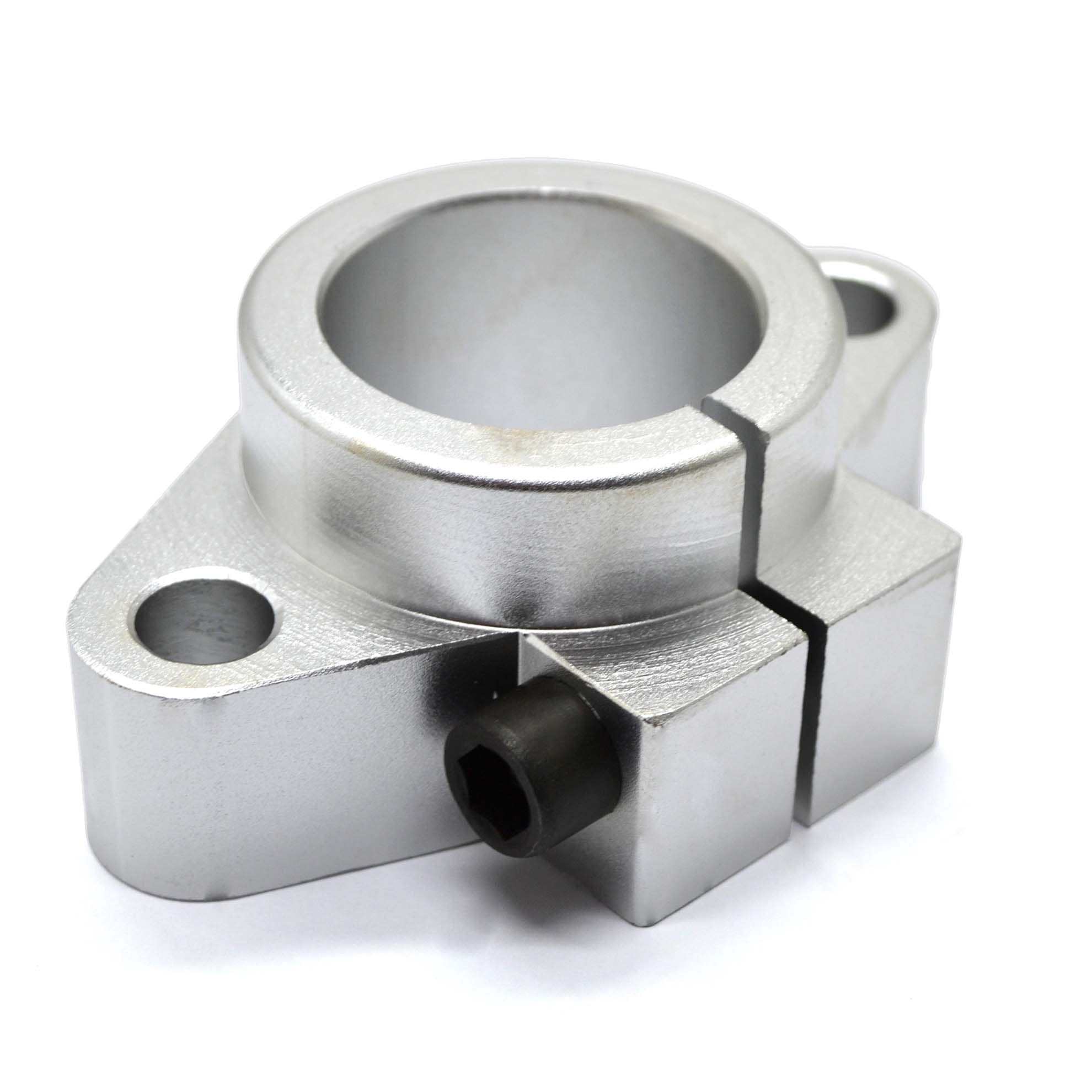

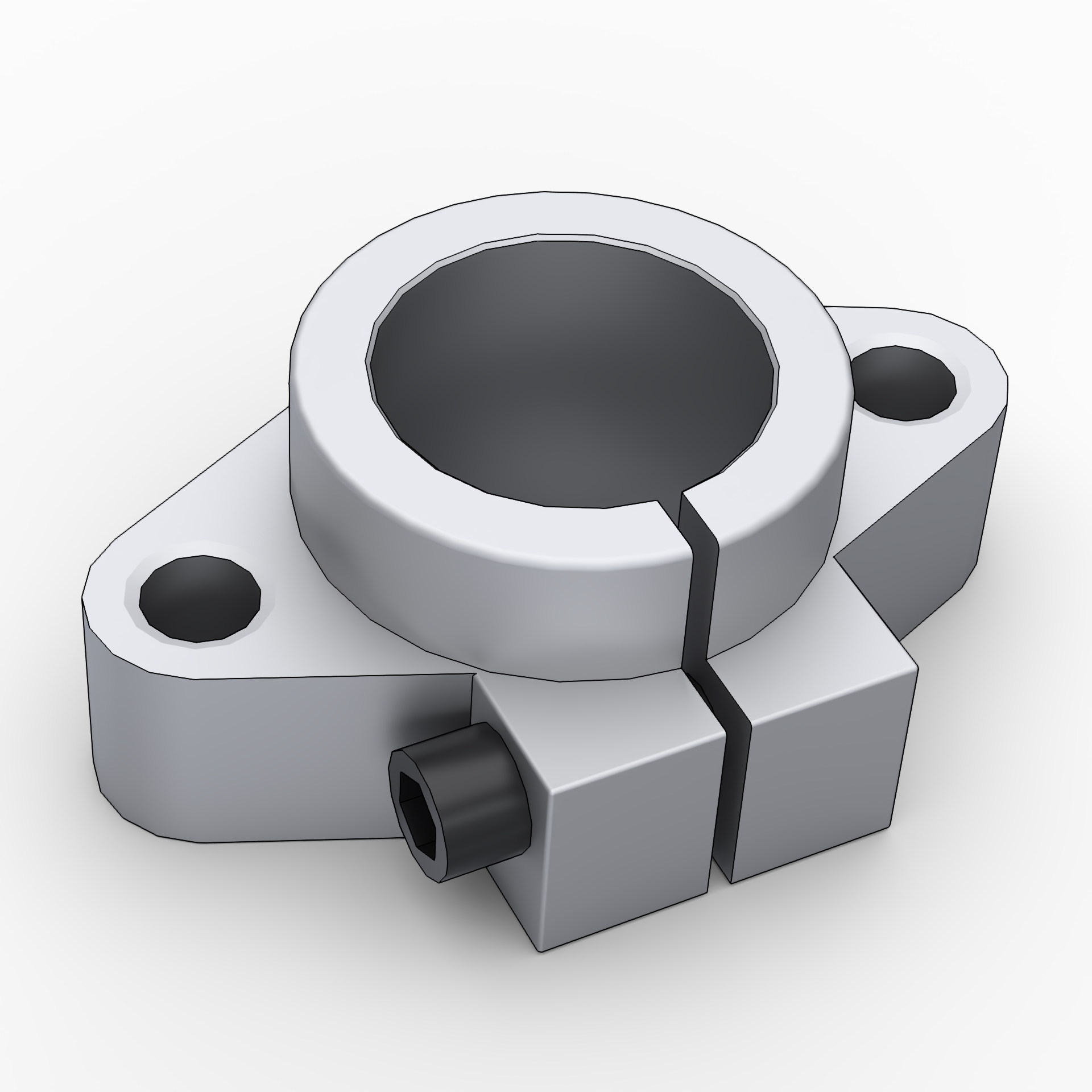

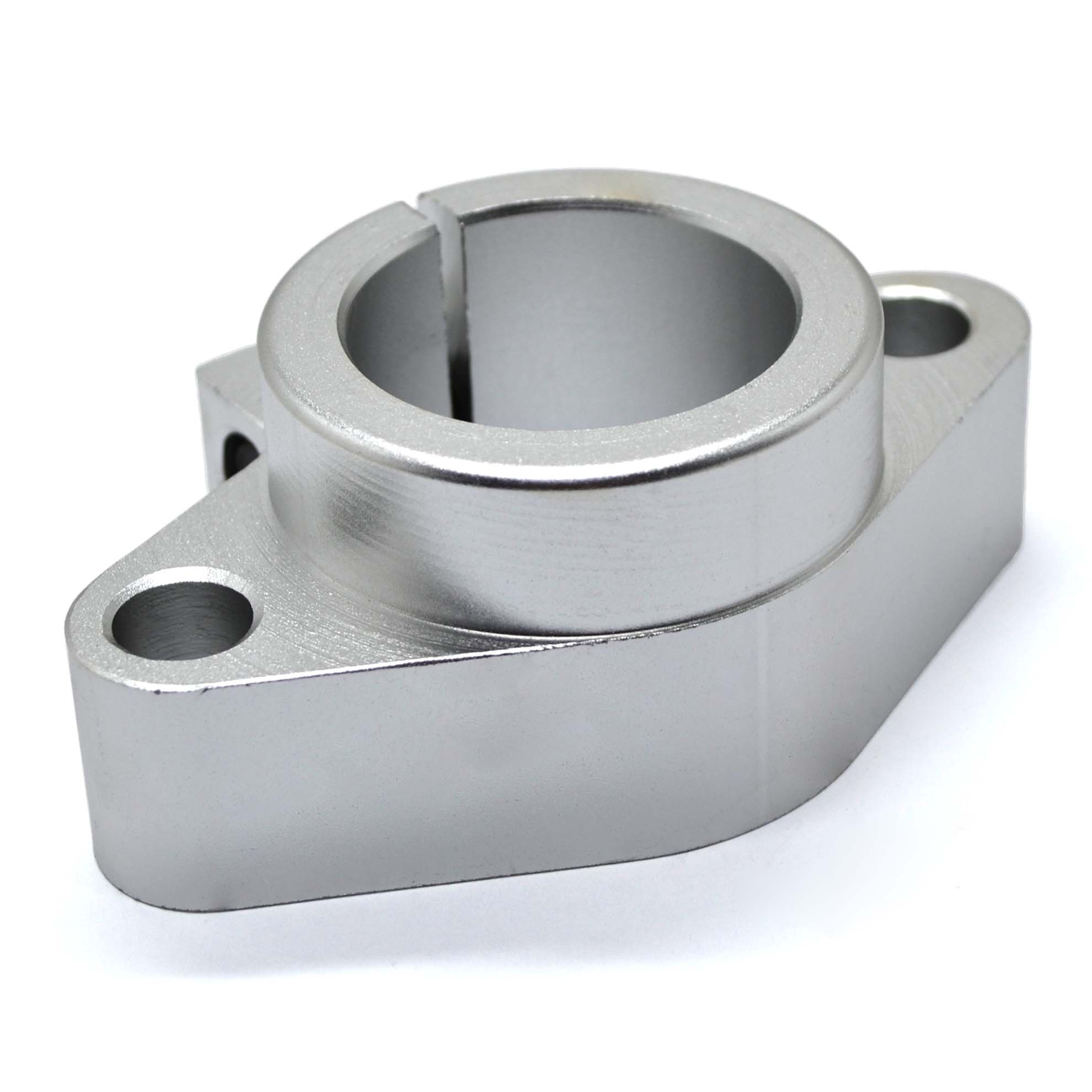

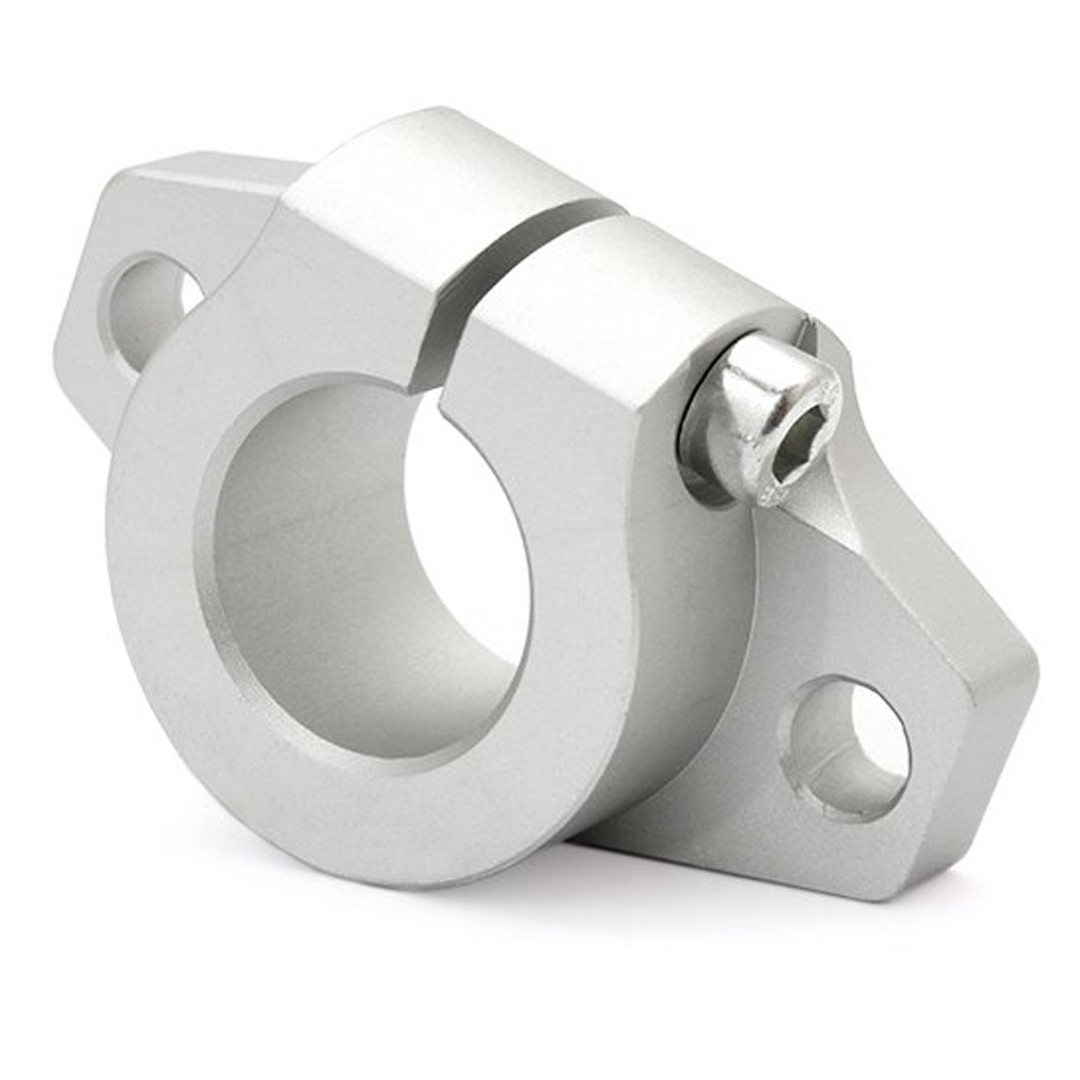

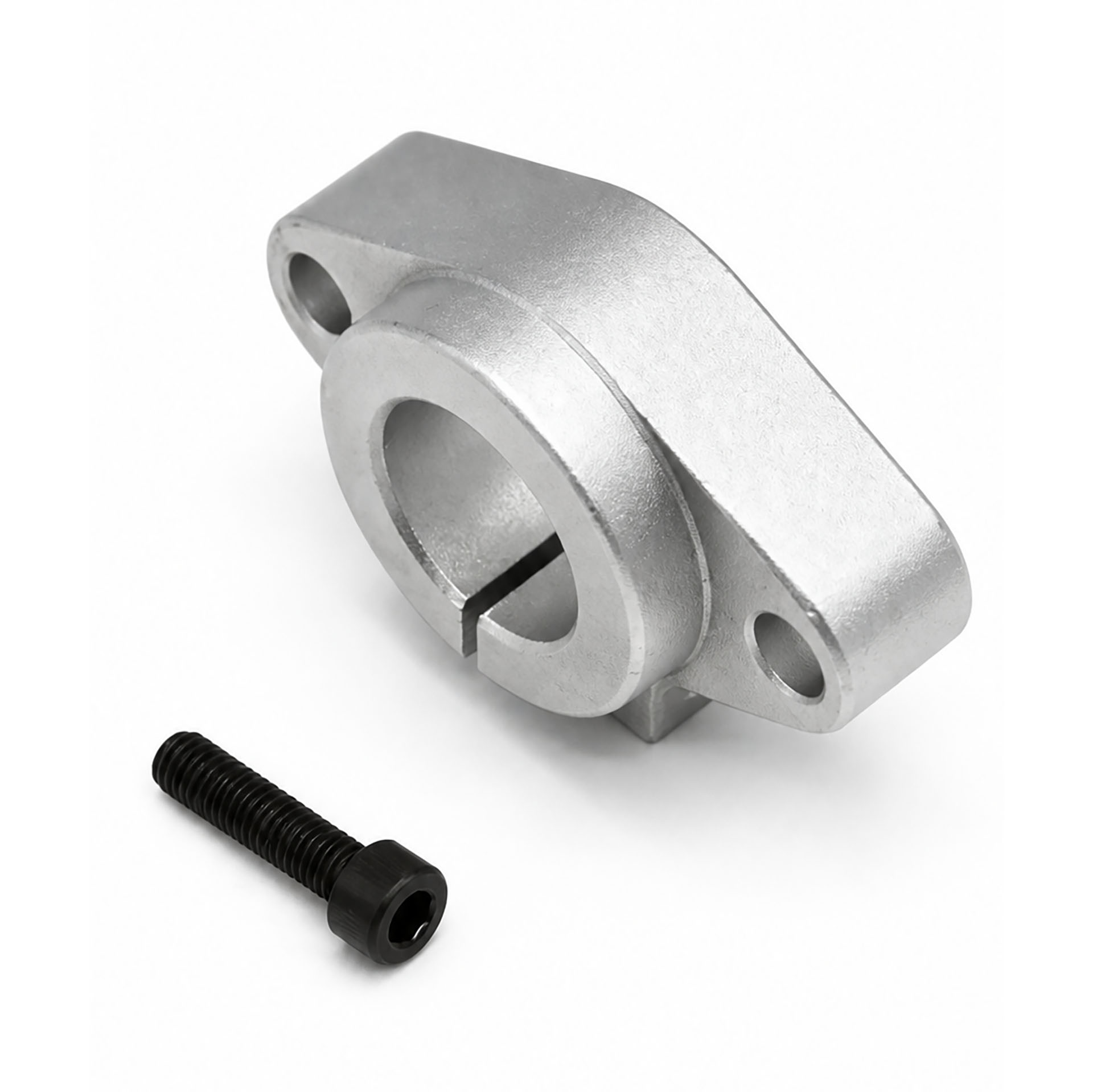

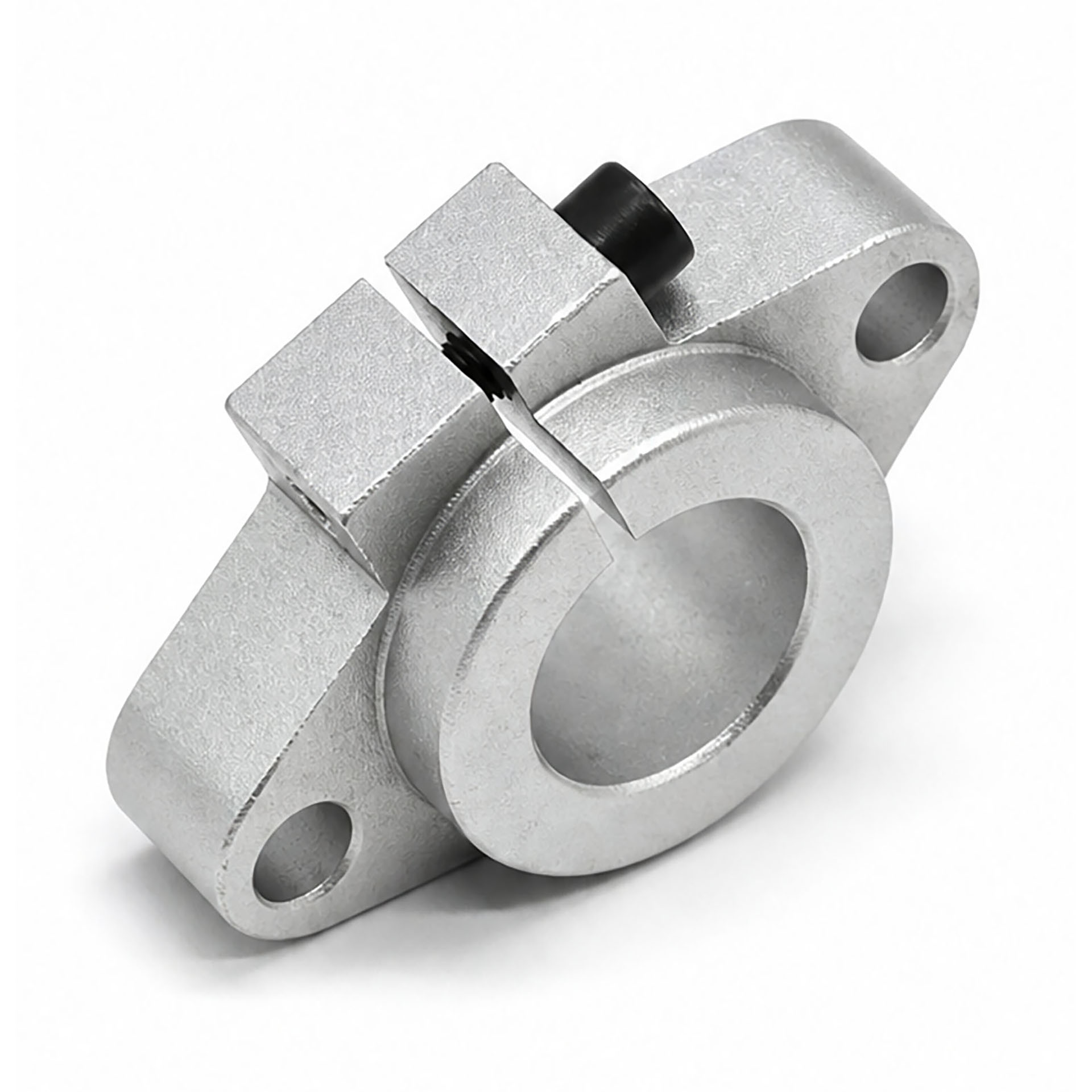

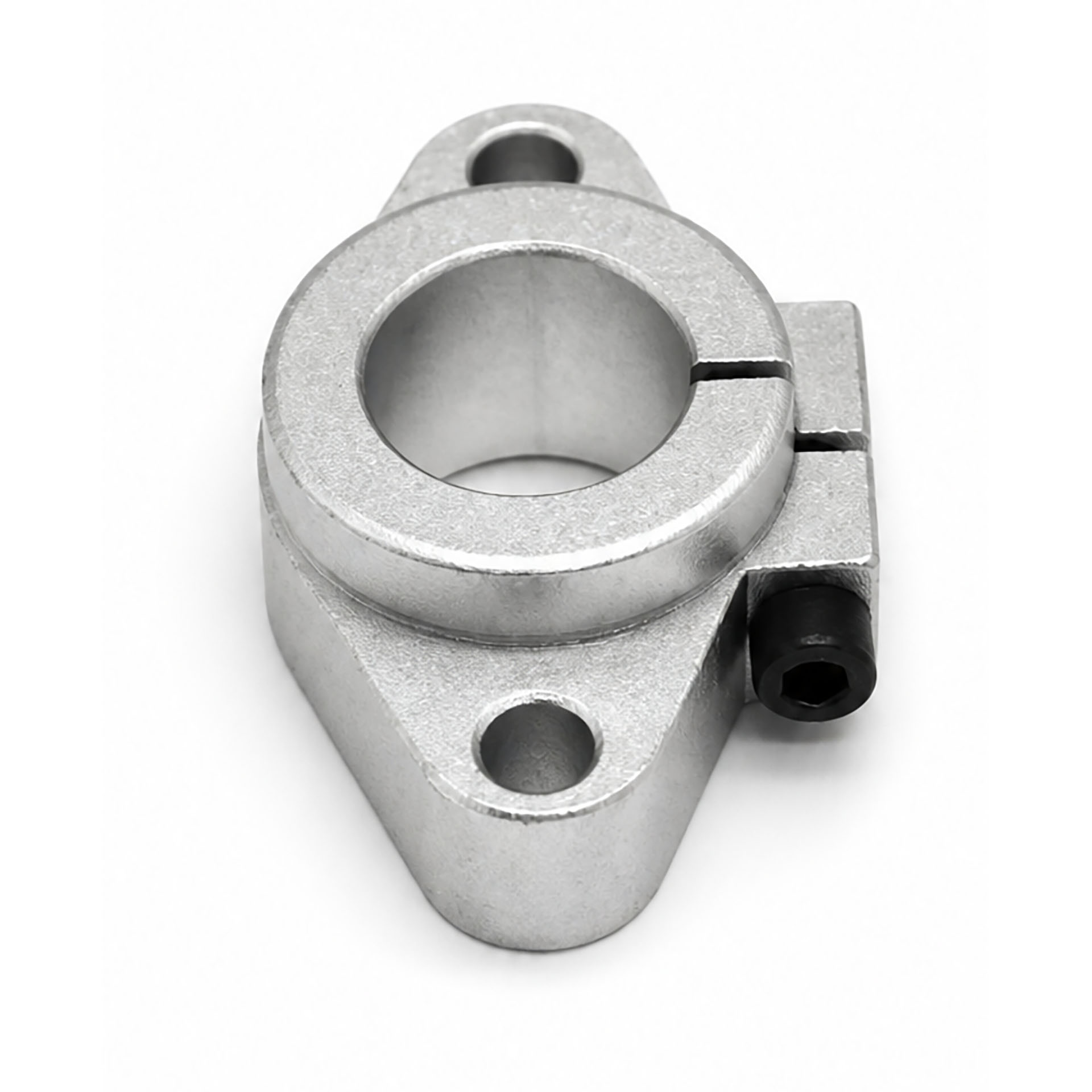

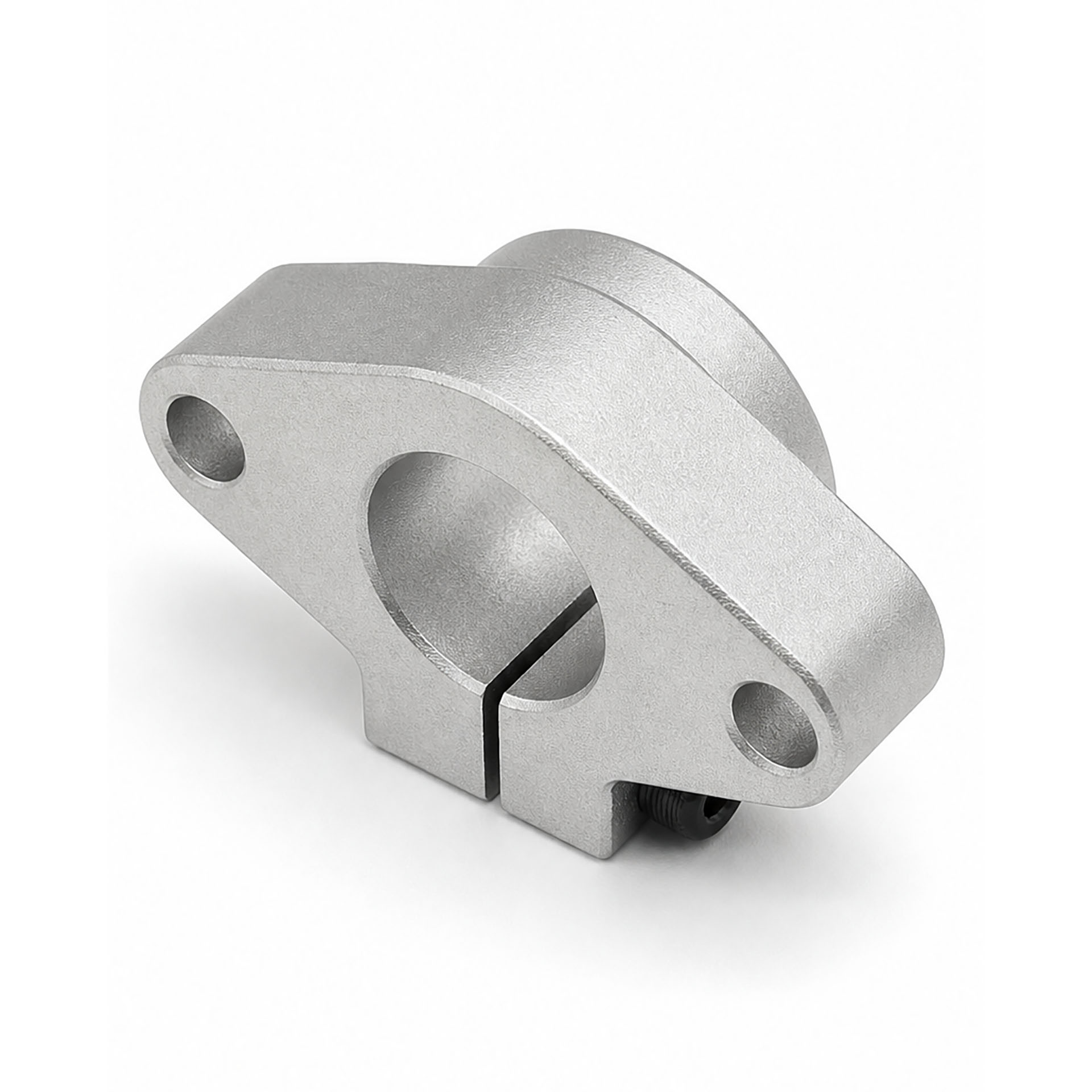

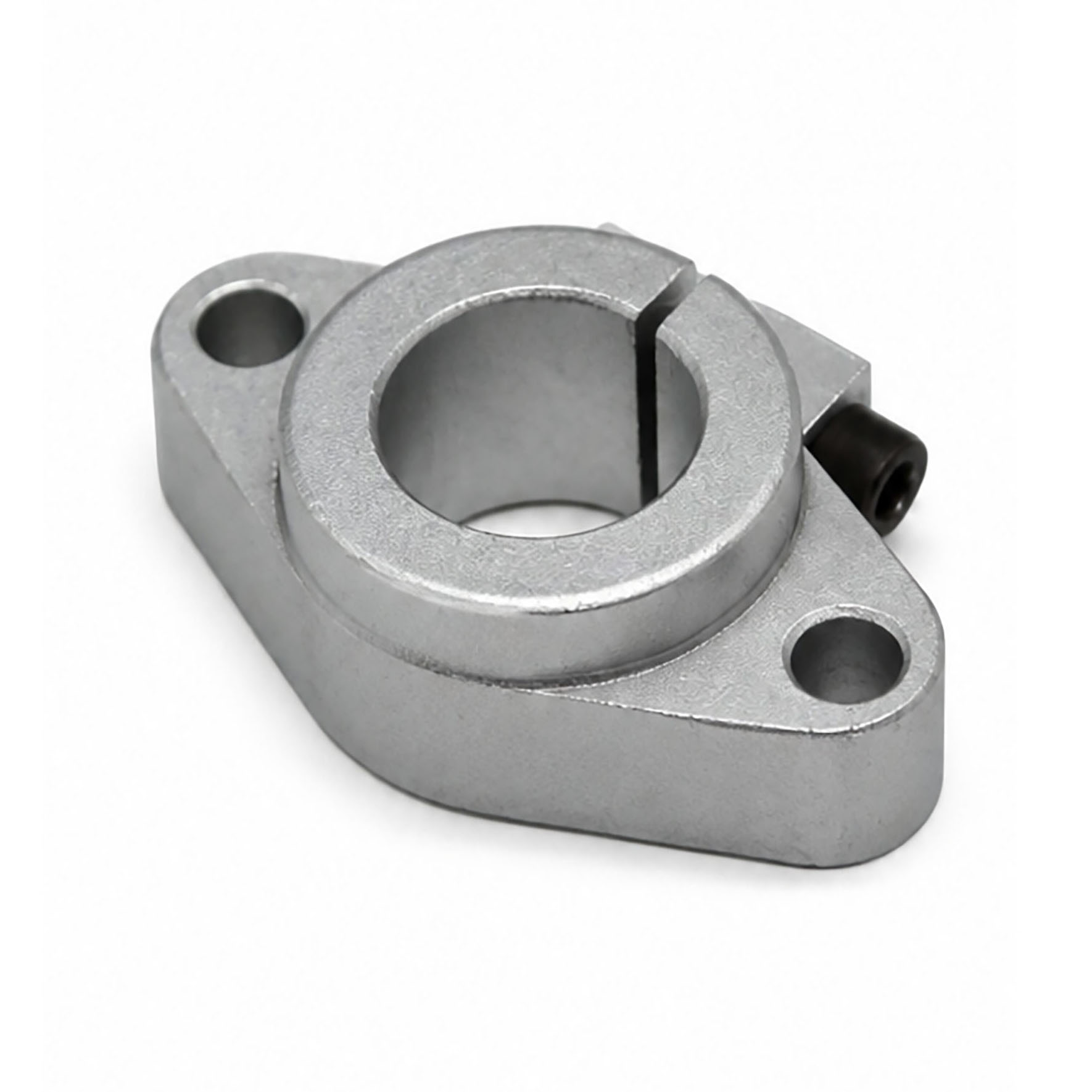

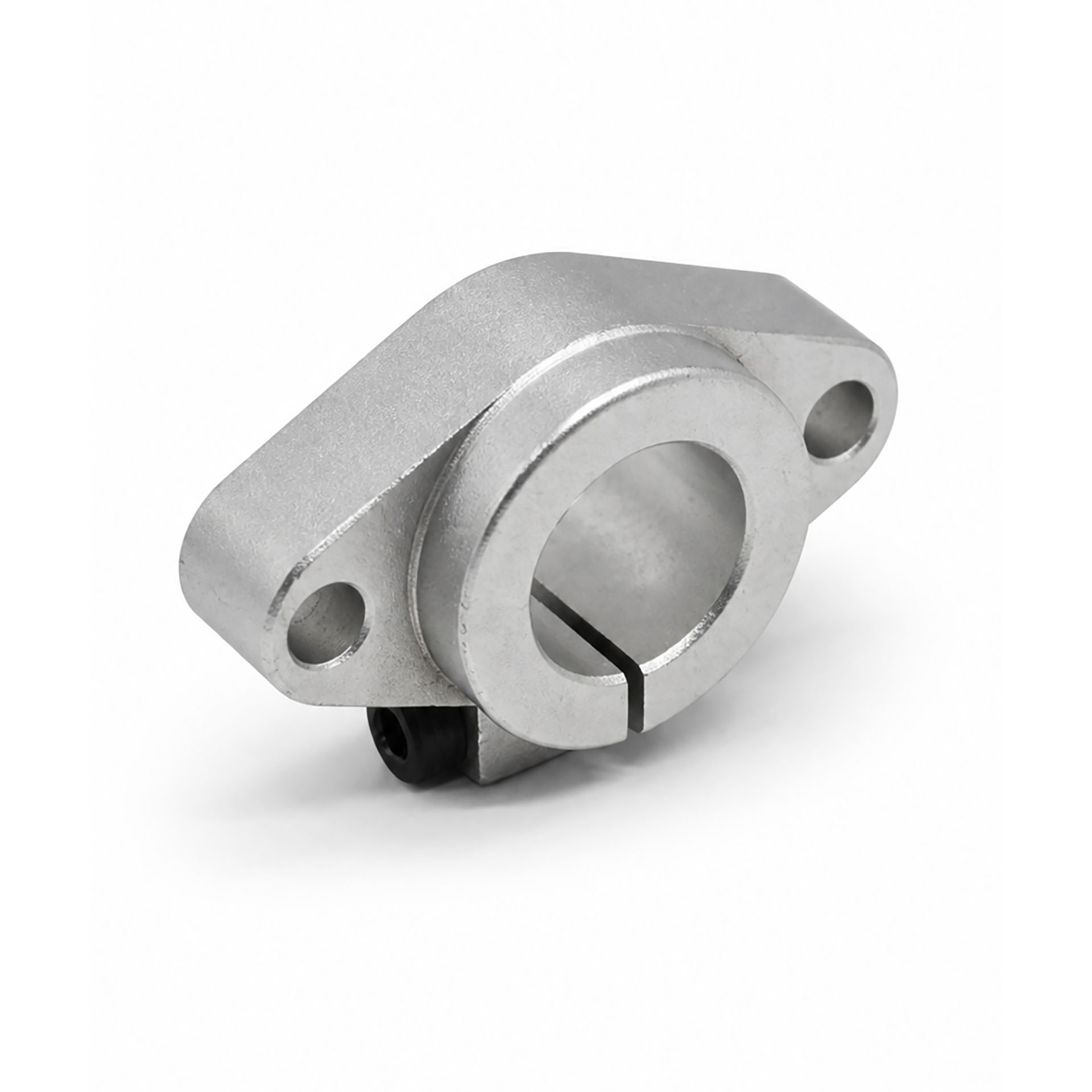

Горизонтальный держатель вала SHF40 – концевая фланцевая опора серии SHF под цилиндрическую направляющую диаметром 40 мм. Узел задает положение конца вала относительно базовой плиты: фланец крепится к плоскости двумя винтами, вал входит в центральное отверстие и стопорится установочным винтом.

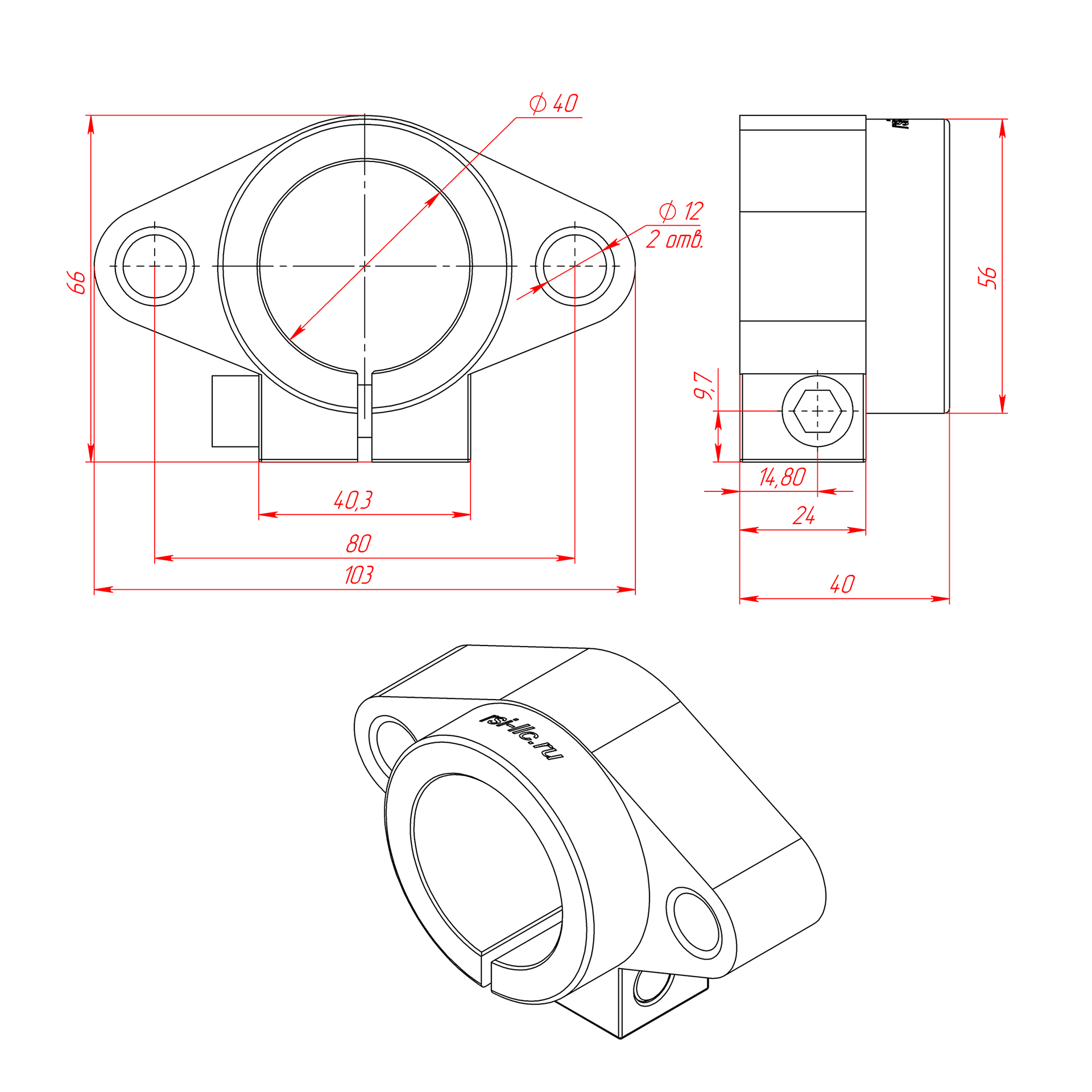

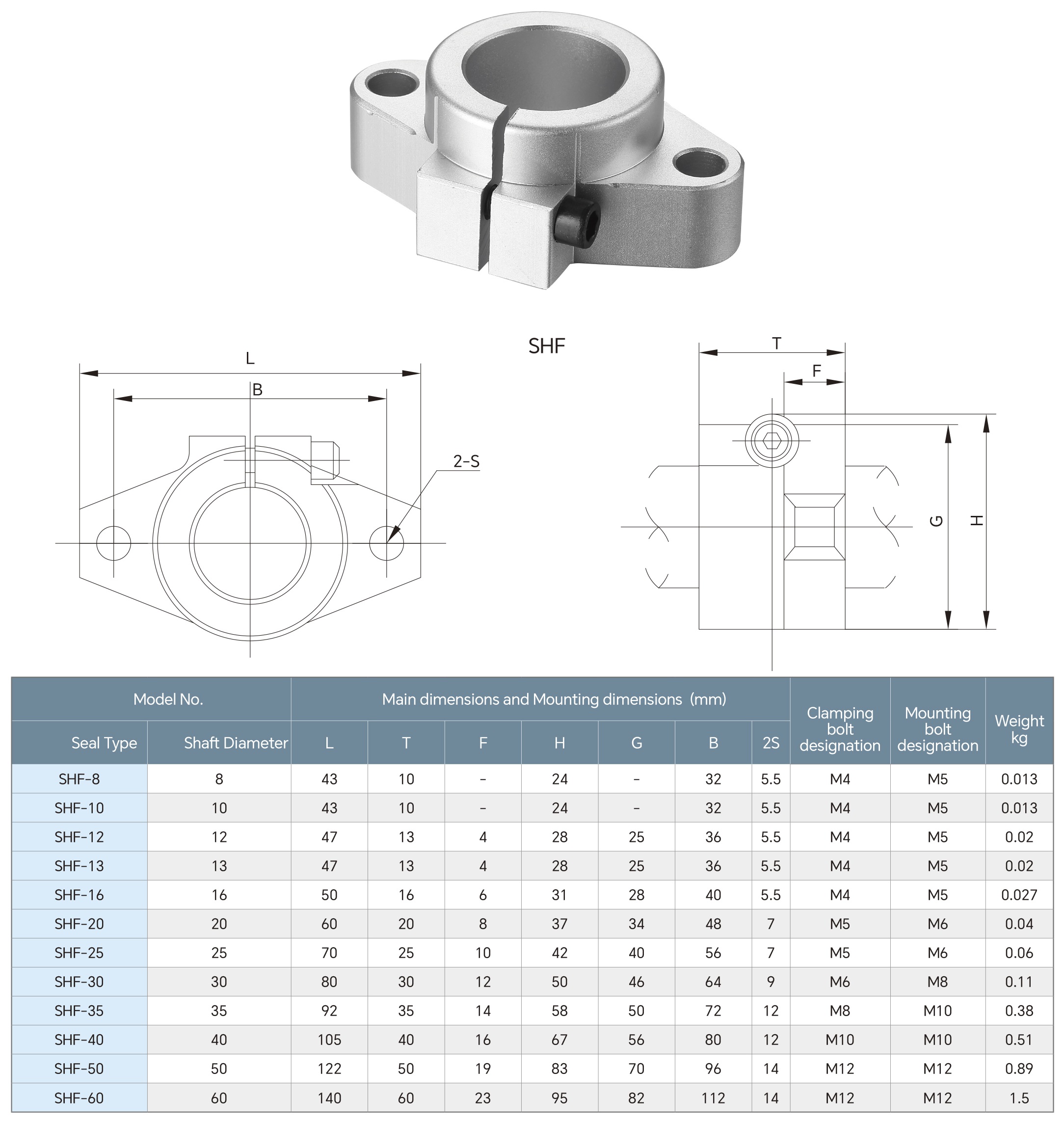

Корпус выполнен из дюралюминия с анодированной поверхностью: небольшой вес при достаточной жесткости. Посадочный канал с прижимным винтом M10 держит вал без люфта. Фланец с двумя проушинами (крепежные отверстия под винты М10, межцентровое расстояние 80 мм, ширина фланца 105 мм) распределяет нагрузку на плиту и снижает вибрацию конца направляющей.

Сферы применения. Оси ЧПУ, порталы, линейные модули, позиционеры, сборочные стенды и линии автоматизации - везде, где полированный вал необходимо жестко зафиксировать перпендикулярно раме. Опора уменьшает прогиб конца вала и держит геометрию хода линейных втулок.

Монтаж. Выставьте плоскость, закрепите фланец двумя винтами через крепежные отверстия. Вставьте вал, выровняйте соосность с ответной опорой, затяните винт M10. После первых часов работы при вибрации протяните крепеж повторно. Смазка самой опоре не нужна – достаточно контроля затяжки и защиты от абразива.
