TS-8080-PLATE-M16 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М16

Сделано в России

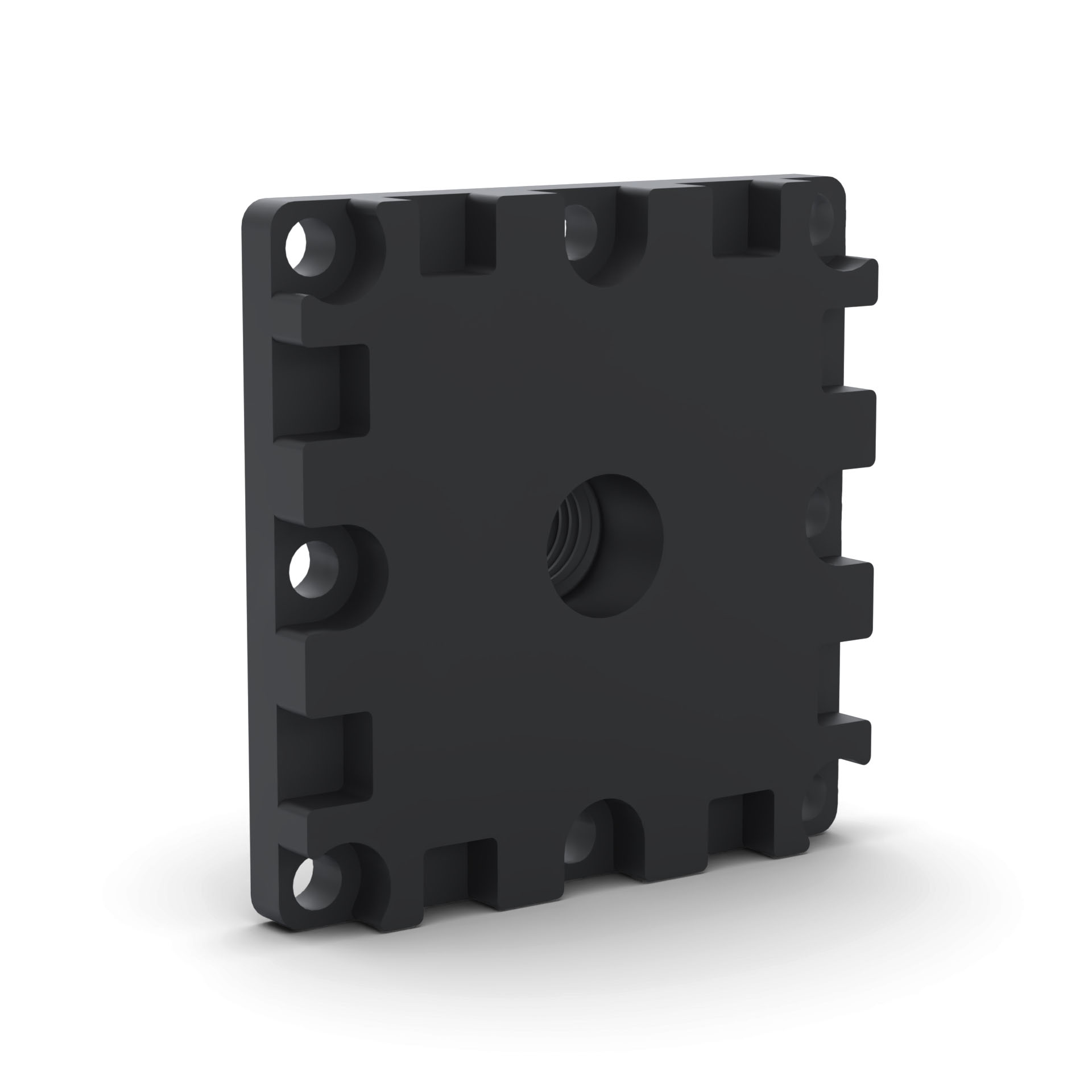

TS-8080-PLATE-M16

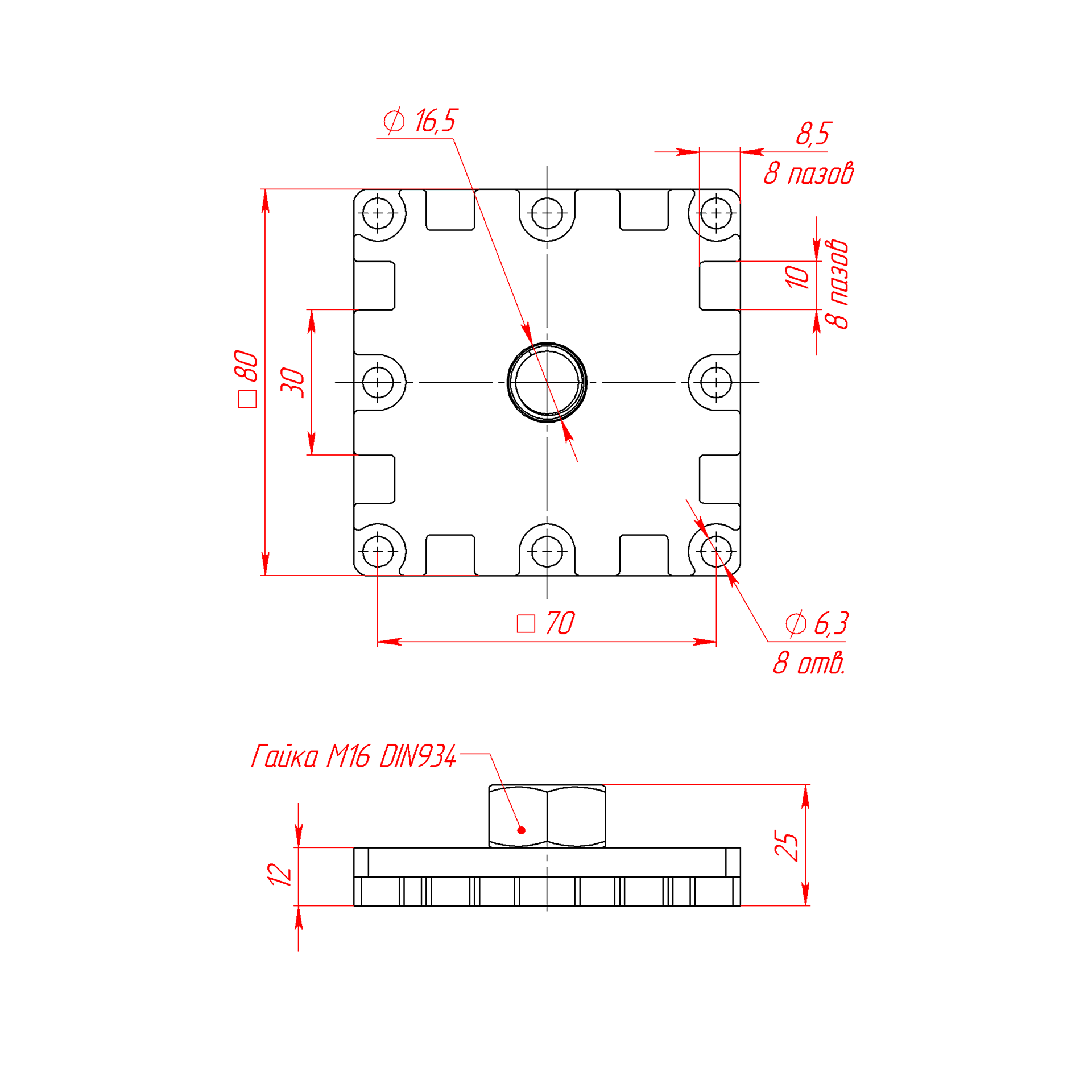

TS-8080-PLATE-M16 чертёж

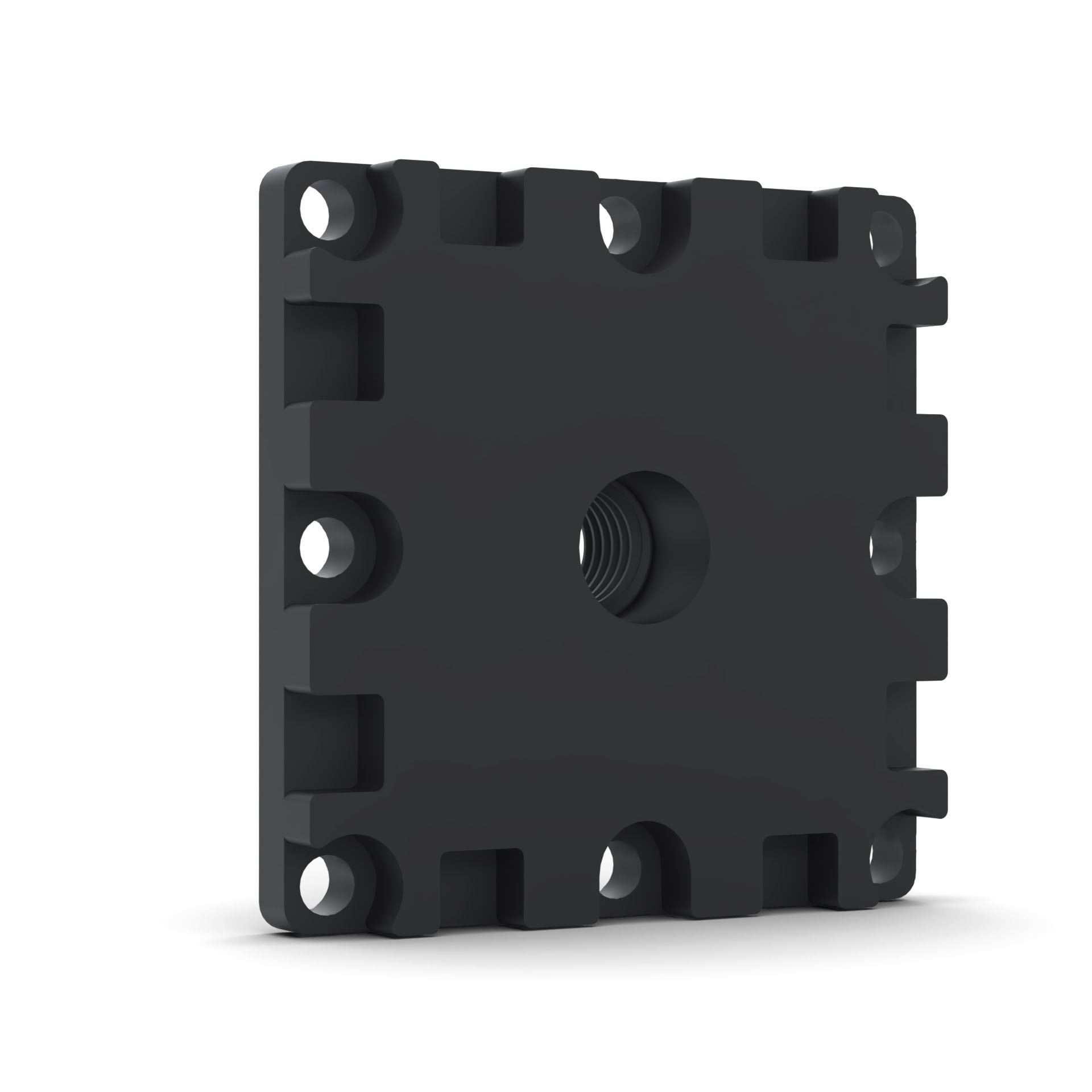

TS-8080-PLATE-M16 пазы и отверстие

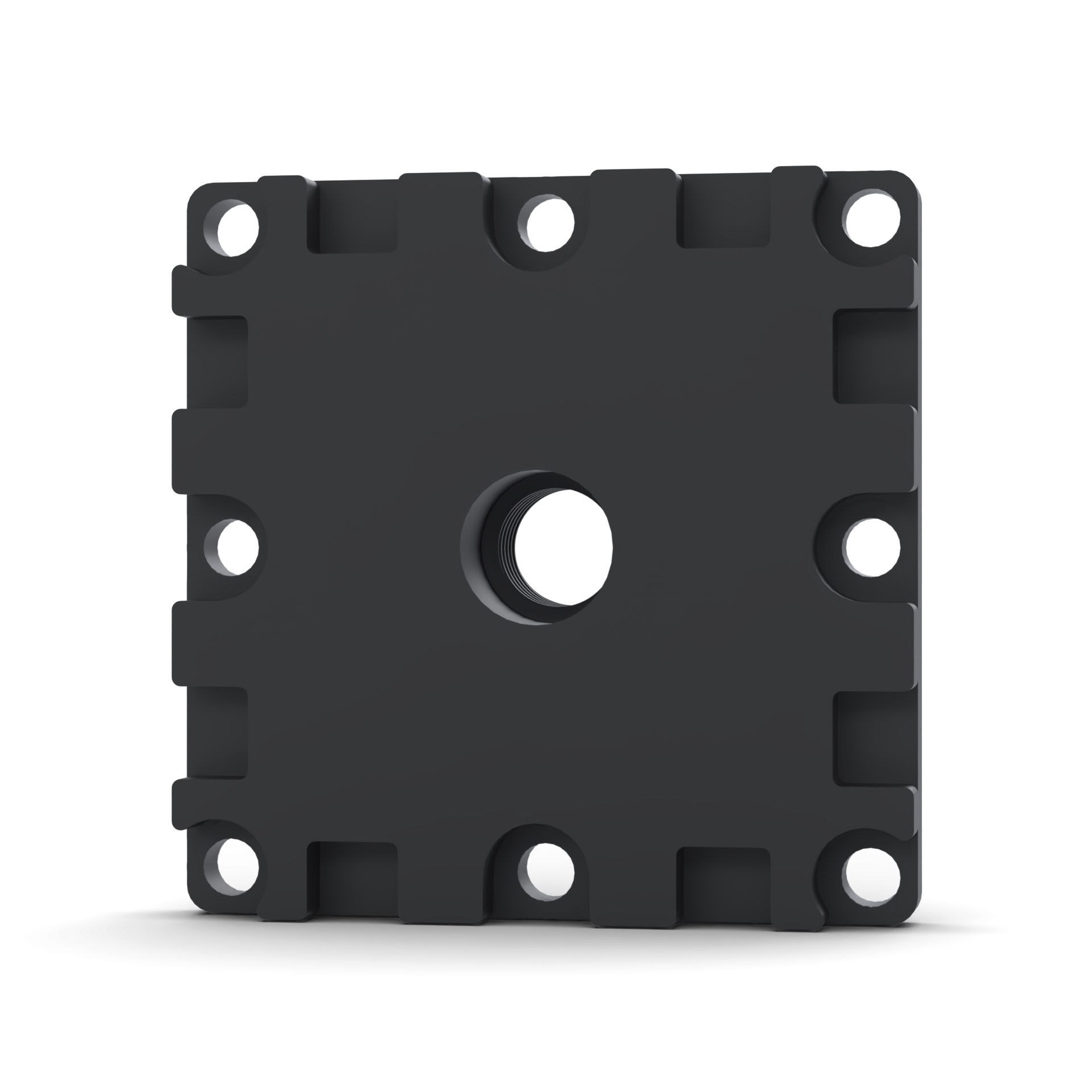

TS-8080-PLATE-M16 центральное отверстие

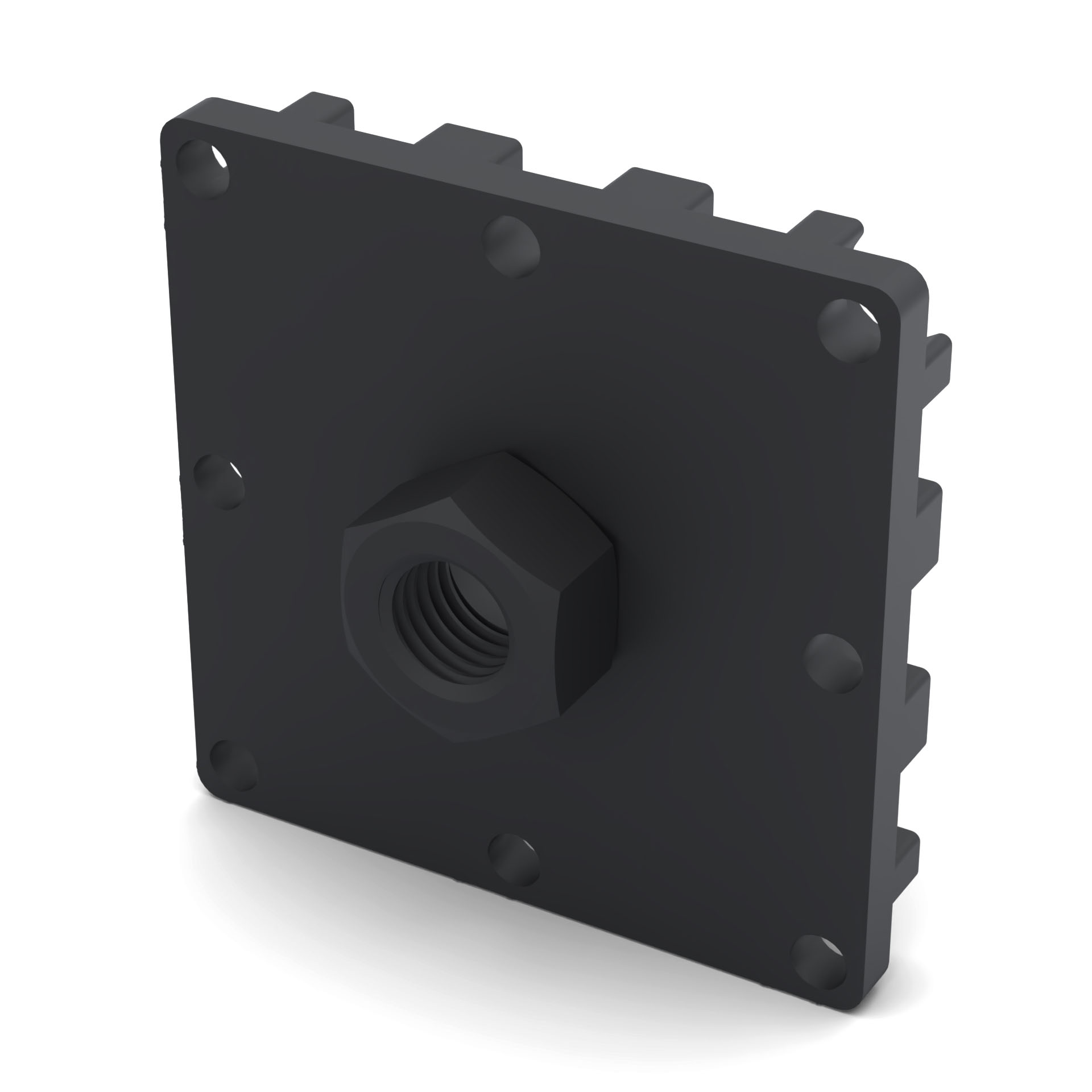

TS-8080-PLATE-M16 с центральной гайкой

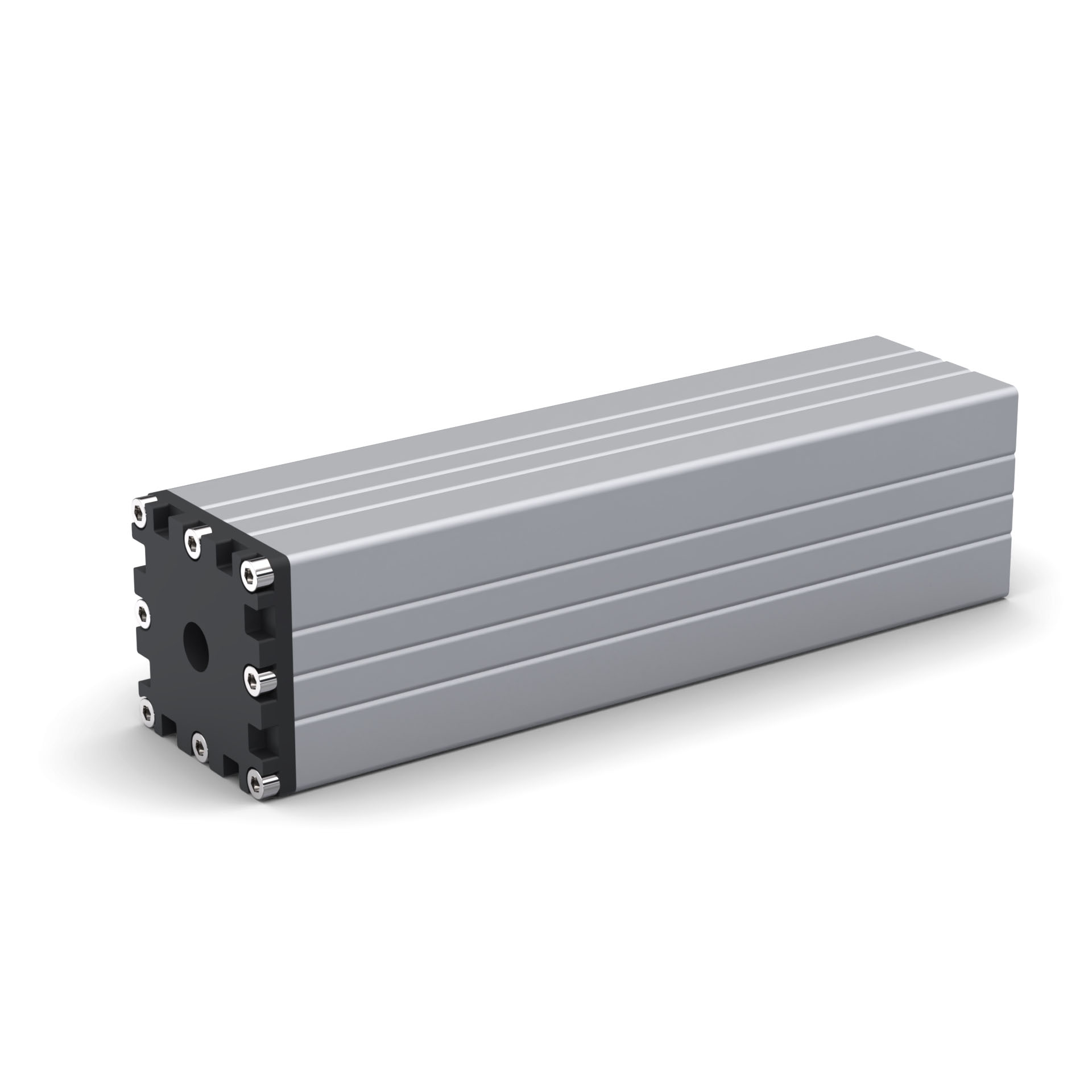

TS-8080-PLATE-M16 на торце телескопического профиля

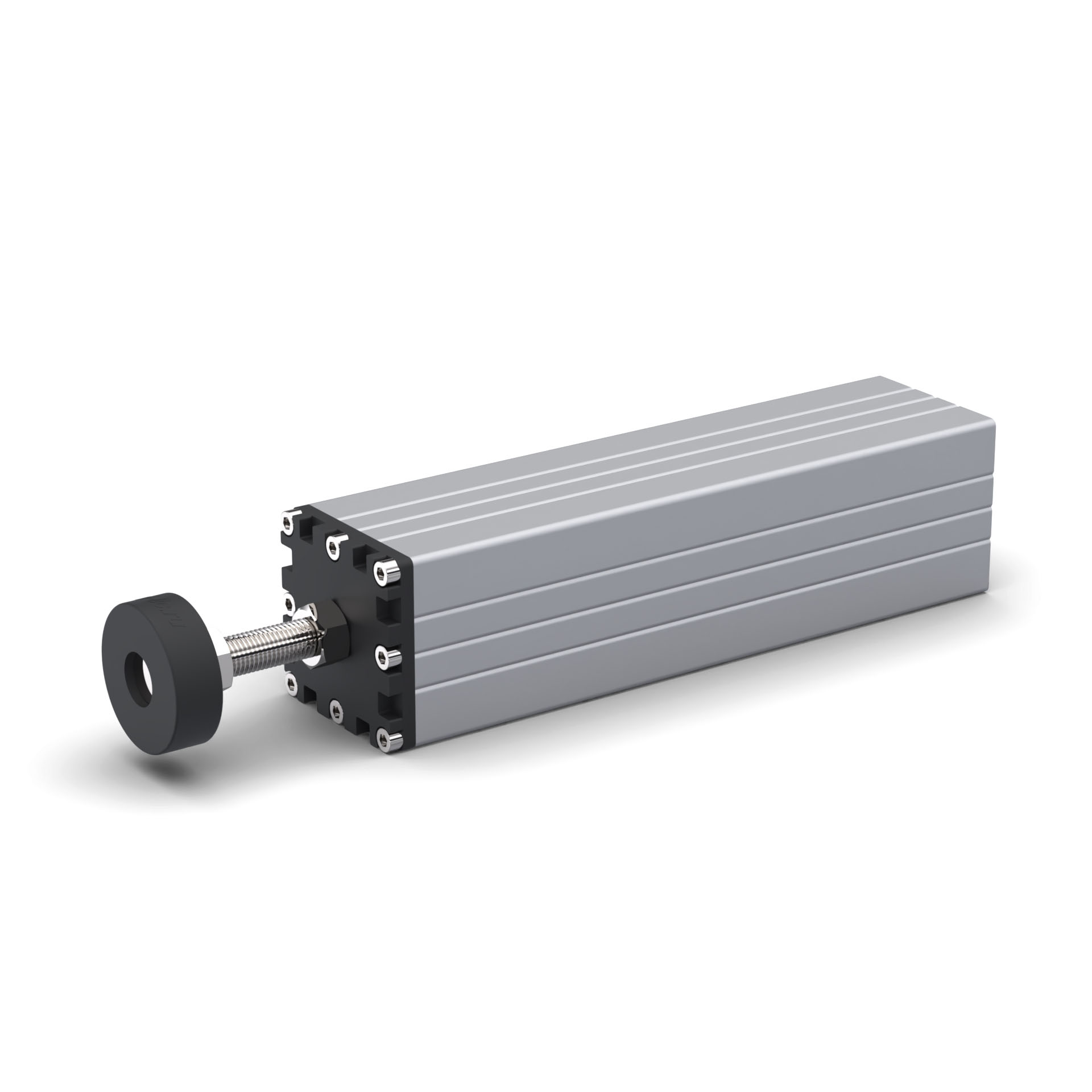

TS-8080-PLATE-M16 в сборе

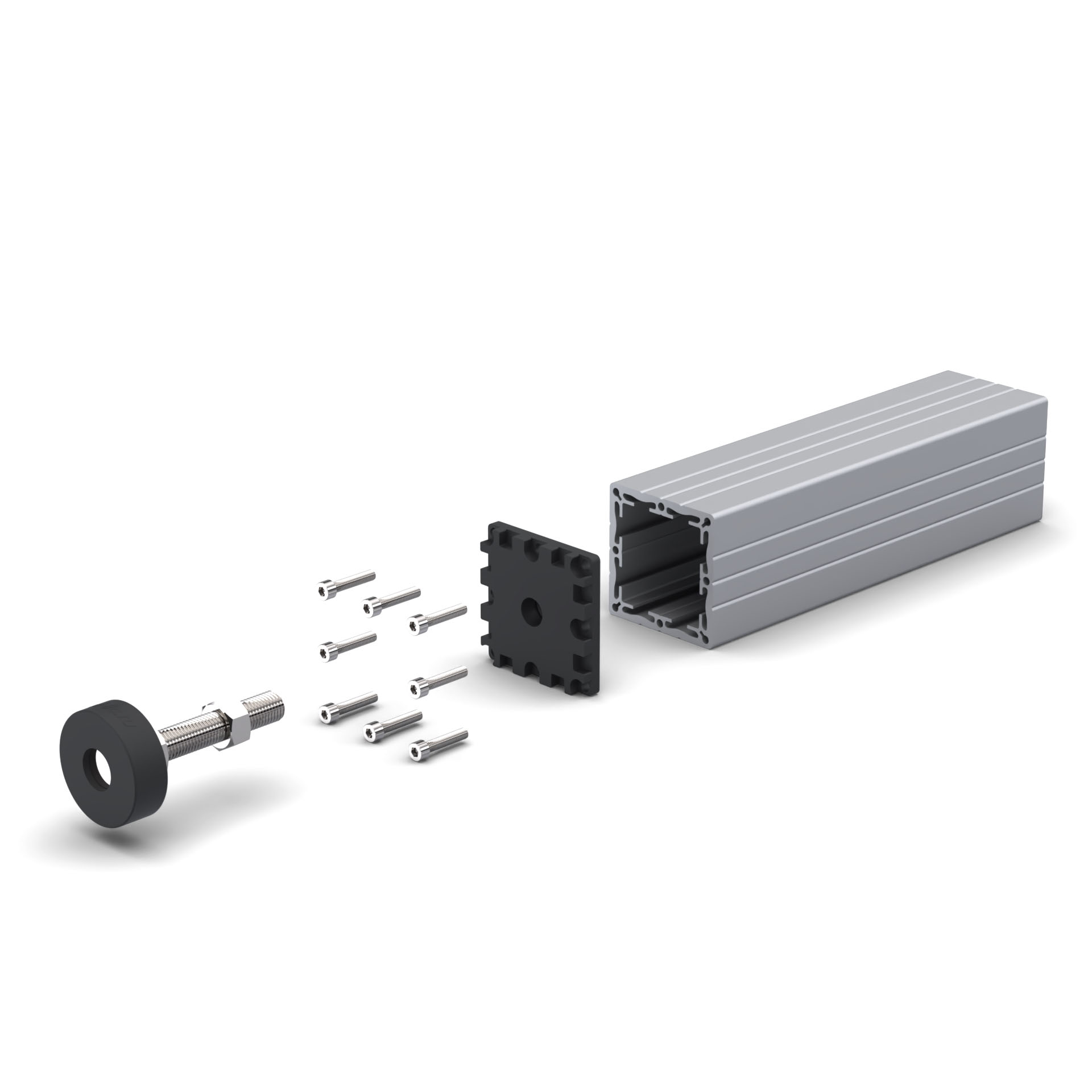

TS-8080-PLATE-M16 комплект монтажа
692.00 руб. от 1 шт
от 5 шт 678.16 ₽ −2%
от 20 шт 671.24 ₽ −3%
от 50 шт 650.48 ₽ −6%
от 100 шт 636.64 ₽ −8%
от 200 шт 622.80 ₽ −10%
Наличие TS-8080-PLATE-M16 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М16
Под заказ
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 208 ₽/шт.
RAL 3020 Матовый · +208 ₽
Добавить
RAL 2004 Матовый · +208 ₽
Добавить
RAL 1021 Матовый · +208 ₽
Добавить
RAL 6018 Матовый · +208 ₽
Добавить
RAL 6005 Матовый · +208 ₽
Добавить
RAL 5015 Матовый · +208 ₽
Добавить
RAL 5005 Матовый · +208 ₽
Добавить
RAL 7035 Матовый · +208 ₽
Добавить
RAL 7024 Матовый · +208 ₽
Добавить
RAL 9003 Матовый · +208 ₽
Добавить
От 100 шт. — покраска в любой цвет бесплатно.

Файлы для скачивания

3D-модель · STEP
STEPСкачать
TS-8080-PLATE-M16 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М16 (3D-модель).STEP
3D-модель · архив RAR
RARСкачатьАрхив RAR
TS-8080-PLATE-M16 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М16 (3D-модель).RAR
Чертеж · PDF
PDFСкачать
TS-8080-PLATE-M16 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М16 (Чертеж).PDF

Описание

Торцевой соединитель с центральной гайкой М16 закрывает торец телескопического профиля 80×80 мм. Профиль даёт стойку с регулируемой длиной. Гайка М16 позволяет установить регулируемые опоры, шпильки и промышленные колёса этого типоразмера. Стойка собирается в законченный опорный узел: высота регулируется, неровность пола компенсируется, конструкцию можно перемещать.

Сферы применения. Нагруженные рамы станков и конвейеров, тяжёлые рабочие столы, технологические колонны, грузовые тележки и каркасы из телескопического профиля 80×80.

Конструкция. Плита 80×80 мм, толщина 12 мм, высота в сборе с гайкой 25 мм. Материал – сталь, порошково-полимерное покрытие, цвет чёрный.

Характеристики

Артикул:
 TS-8080-PLATE-M16
Страна производства:
 Россия
Материал:
 Сталь
Покрытие:
 Порошково-полимерное покрытие
Вес, кг:
 0,53
Цвет:
 Черный

Комплекты сопутствующих крепежных элементов для арт. TS-8080-PLATE-M16

Для крепления к телескопическому профилю TS-8080-6060
Винт М6х30 DIN912 (полуцилиндр) кл.пр. 8.8×8
Винт М6х30 DIN912 (полуцилиндр) кл.пр. 8.8
50,40 ₽/компл. в наличии

Возможные замены или аналоги для арт. TS-8080-PLATE-M16:

TS-8080-PLATE-M10 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М10
TS-8080-PLATE-M10 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М10
692.00 руб./шт.
в наличии ≈ шт.
TS-8080-PLATE-M12 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М12
TS-8080-PLATE-M12 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М12
692.00 руб./шт.
в наличии ≈ шт.
