TS-8080-PLATE-M12 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М12

Сделано в России
TS-8080-PLATE-M12

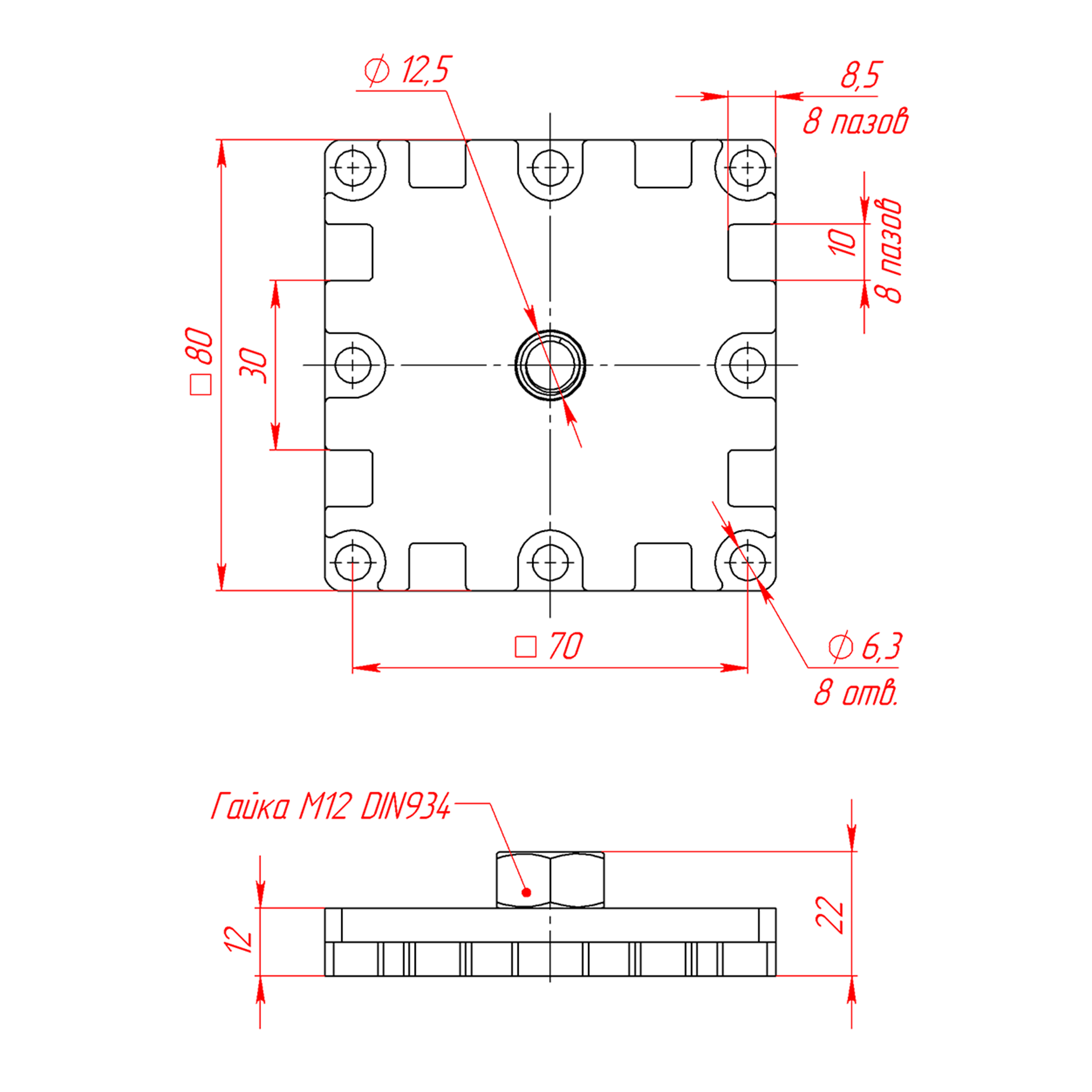

TS-8080-PLATE-M12 чертёж торцевого соединителя 80х80

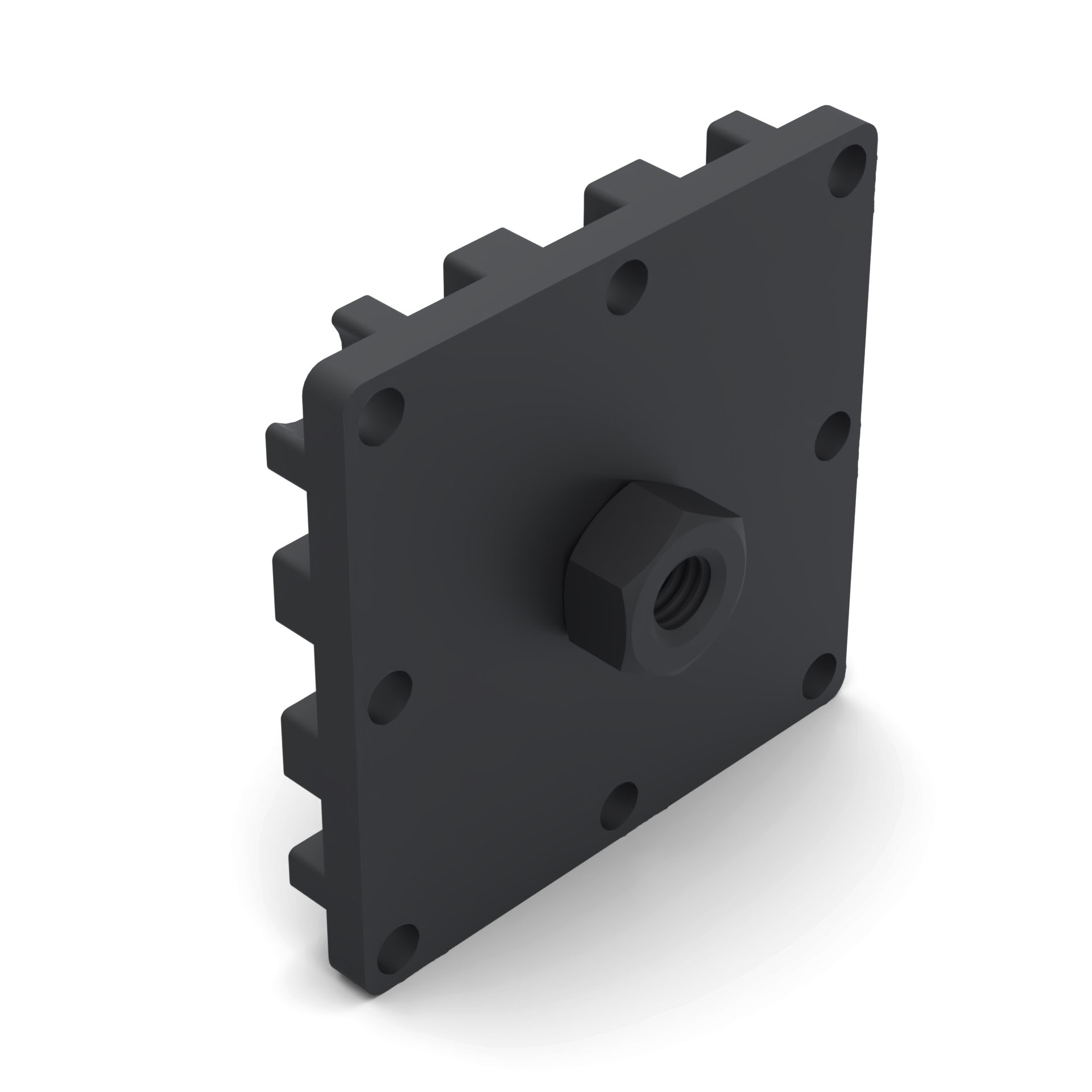

TS-8080-PLATE-M12 центральная гайка М12

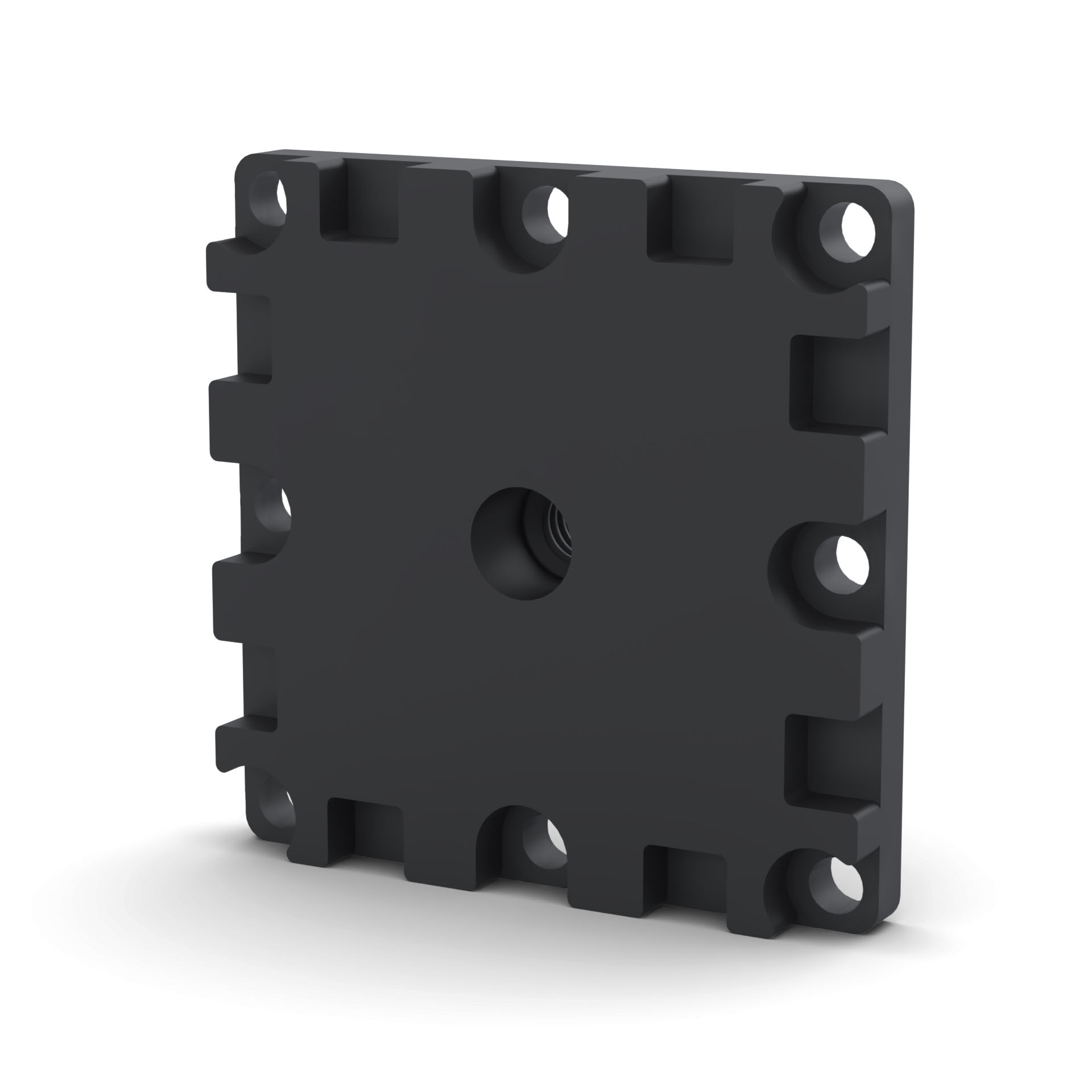

TS-8080-PLATE-M12 пазы и отверстие под гайку М12

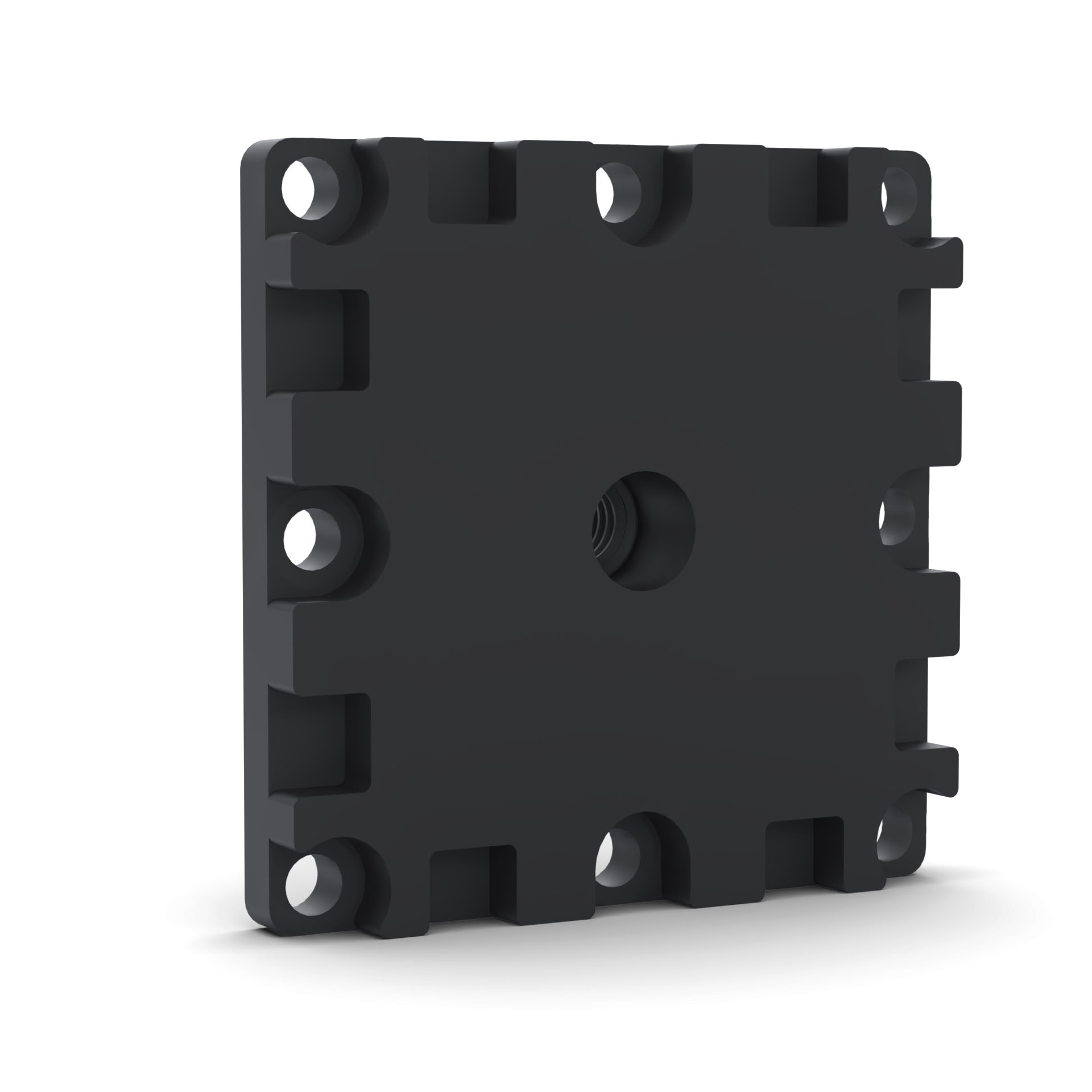

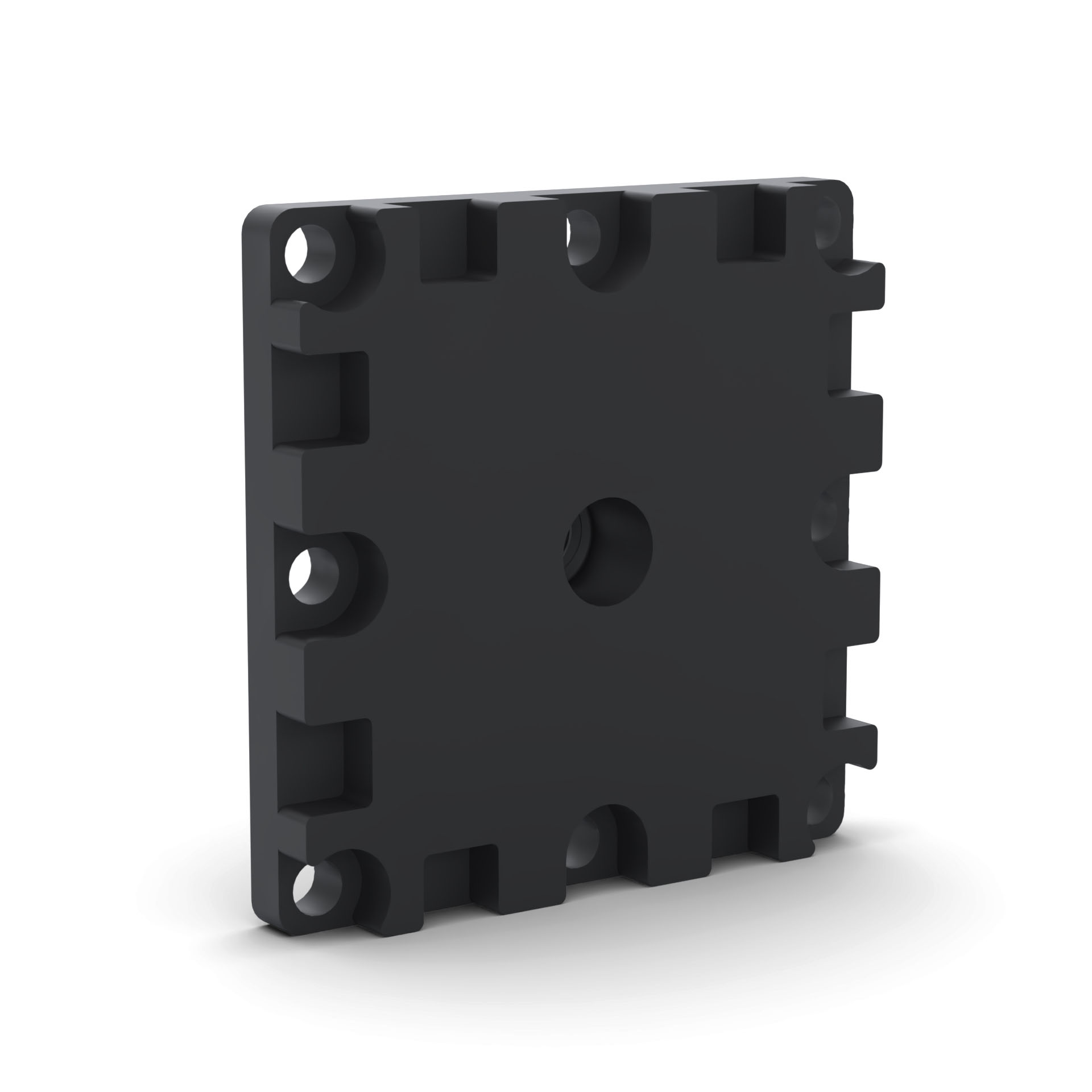

TS-8080-PLATE-M12 сторона крепления к торцу профиля

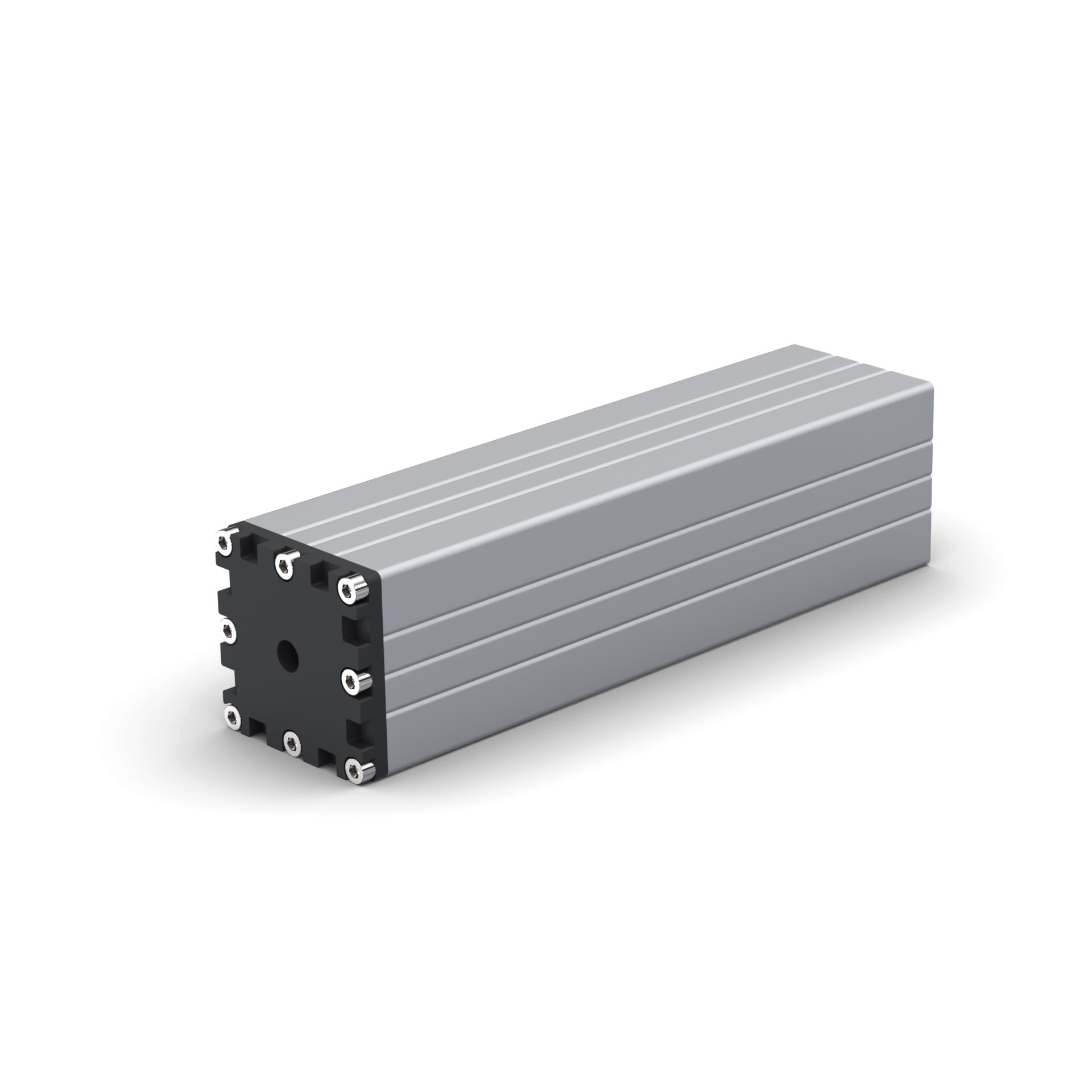

TS-8080-PLATE-M12 на торце телескопического профиля

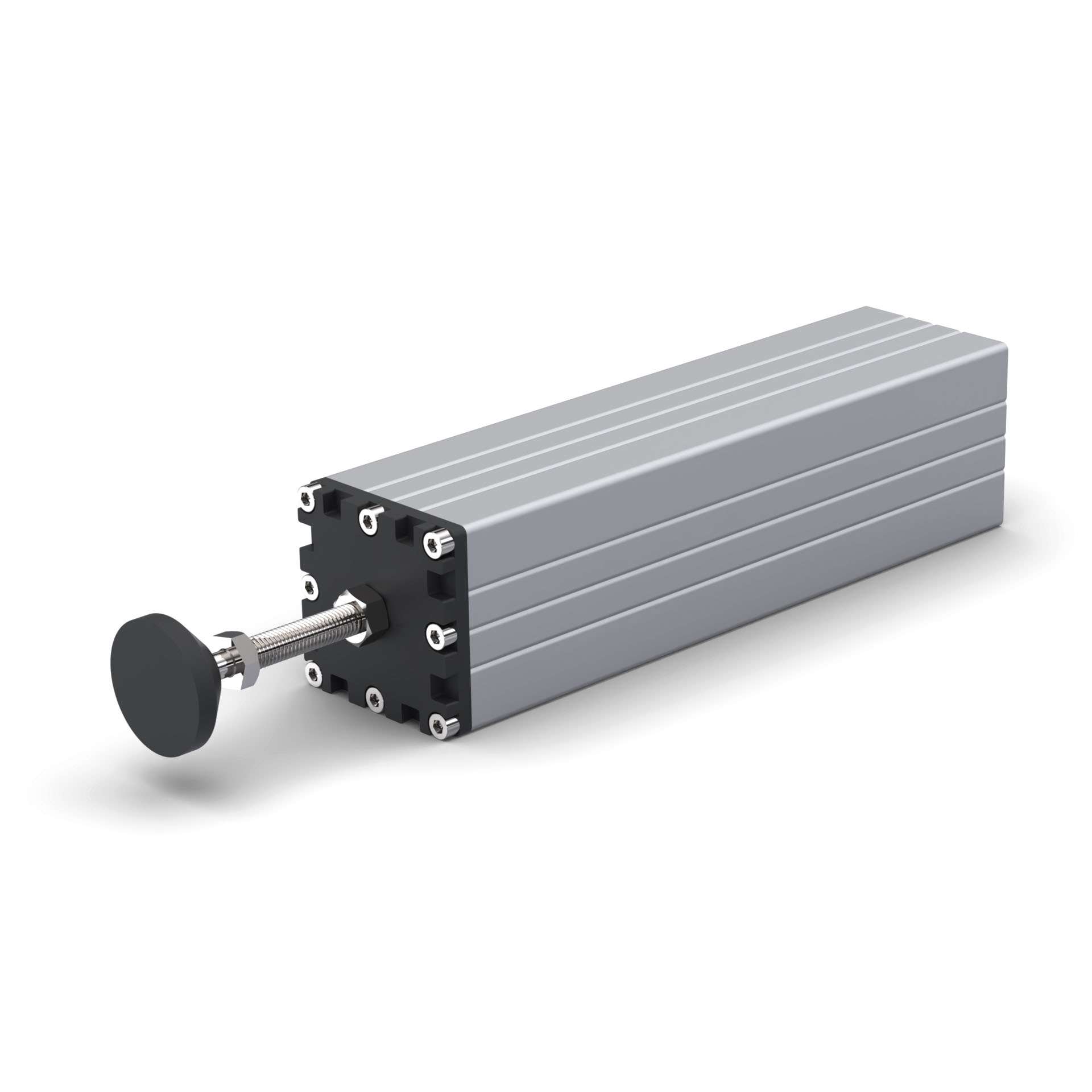

TS-8080-PLATE-M12 с телескопическим профилем 80х80 и опорой

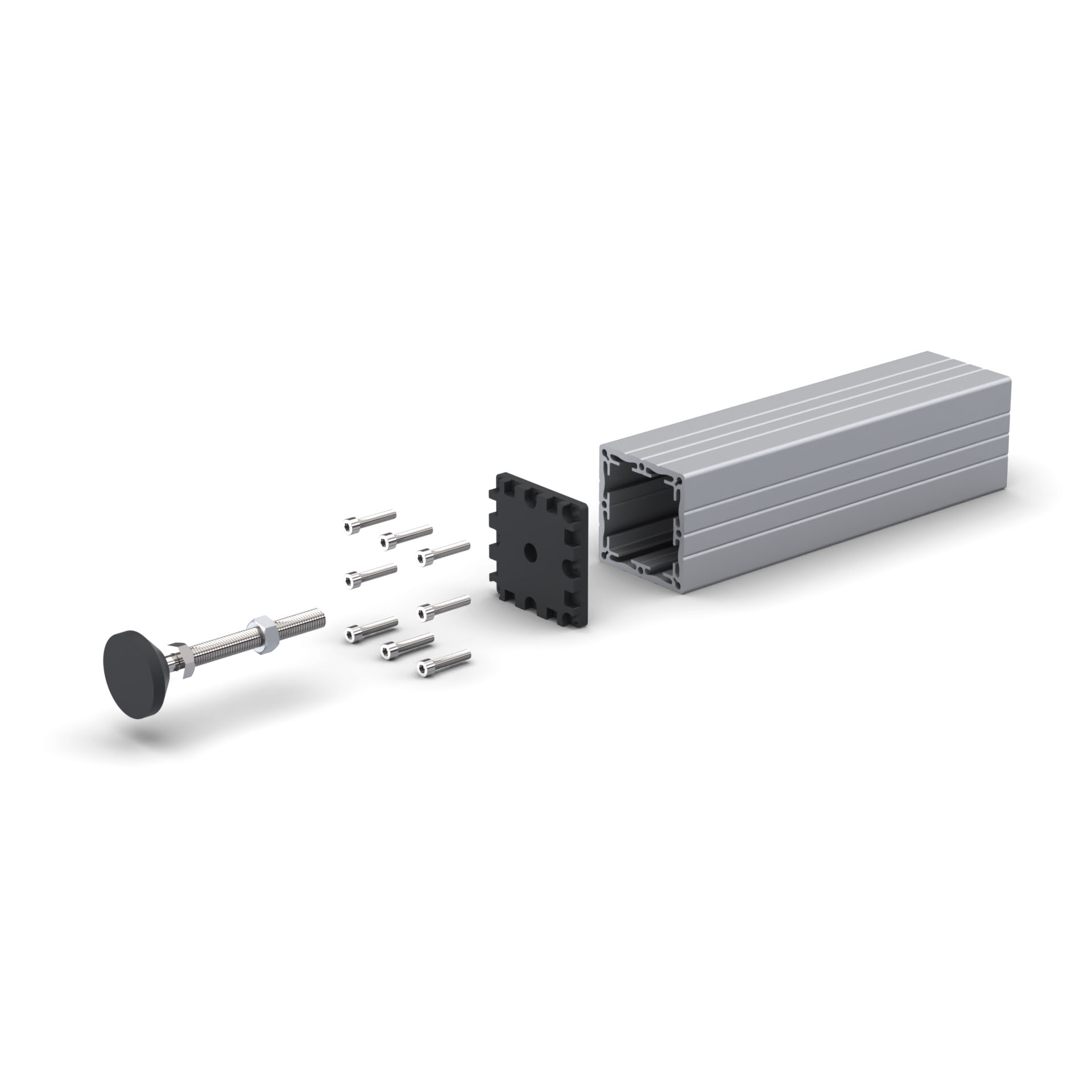

TS-8080-PLATE-M12 комплект монтажа
692.00 руб. от 1 шт
от 7 шт 678.16 ₽ −2%
от 40 шт 664.32 ₽ −4%
от 90 шт 650.48 ₽ −6%
от 150 шт 636.64 ₽ −8%
от 375 шт 622.80 ₽ −10%
от 725 шт 608.96 ₽ −12%
Наличие TS-8080-PLATE-M12 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М12
Под заказ
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 208 ₽/шт.
RAL 3020 Матовый · +208 ₽
Добавить
RAL 2004 Матовый · +208 ₽
Добавить
RAL 1021 Матовый · +208 ₽
Добавить
RAL 6018 Матовый · +208 ₽
Добавить
RAL 6005 Матовый · +208 ₽
Добавить
RAL 5015 Матовый · +208 ₽
Добавить
RAL 5005 Матовый · +208 ₽
Добавить
RAL 7035 Матовый · +208 ₽
Добавить
RAL 7024 Матовый · +208 ₽
Добавить
RAL 9003 Матовый · +208 ₽
Добавить
От 100 шт. — покраска в любой цвет бесплатно.

Файлы для скачивания

3D-модель · STEP
STEPСкачать
TS-8080-PLATE-M12 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М12 (3D-модель).STEP
3D-модель · архив RAR
RARСкачатьАрхив RAR
TS-8080-PLATE-M12 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М12 (3D-модель).RAR
Чертеж · PDF
PDFСкачать
TS-8080-PLATE-M12 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М12 (Чертеж).PDF

Описание

Торцевой соединитель с гайкой М12 устанавливается на торец телескопического профиля 80×80 мм. Длину стойки задаёт профиль.
В центральную гайку вкручиваются регулируемые опоры, шпильки или промышленные колёса с резьбой М12.
Стойка получает готовый опорный узел с регулировкой по высоте, компенсацией неровности пола, подкатное исполнение каркаса.

Сферы применения. Сварочно-сборочные столы, тележки, подкатные стойки, каркасы для оборудования и технологическая оснастка.

Конструкция. Плита 80×80 мм, толщина 12 мм, высота в сборе с гайкой 22 мм. Материал – сталь, порошково-полимерное покрытие, цвет чёрный.

Характеристики

Артикул:
 TS-8080-PLATE-M12
Страна производства:
 Россия
Материал:
 Сталь
Покрытие:
 Порошково-полимерное покрытие
Вес, кг:
 0,52
Цвет:
 Черный

Комплекты сопутствующих крепежных элементов для арт. TS-8080-PLATE-M12

Для крепления к телескопическому профилю TS-8080-6060
Винт М6х30 DIN912 (полуцилиндр) кл.пр. 8.8×8
Винт М6х30 DIN912 (полуцилиндр) кл.пр. 8.8
50,40 ₽/компл. в наличии

Возможные замены или аналоги для арт. TS-8080-PLATE-M12:

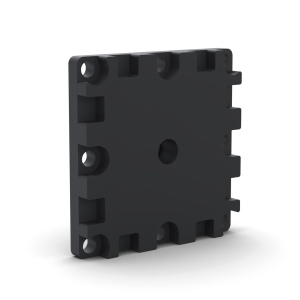

TS-8080-PLATE-M10 | Соединитель торцевой к телескопическому профилю 80х80 с центральной гайкой М10
