TS-8080-6060 | Профиль телескопический 80х80 (Анодированный)

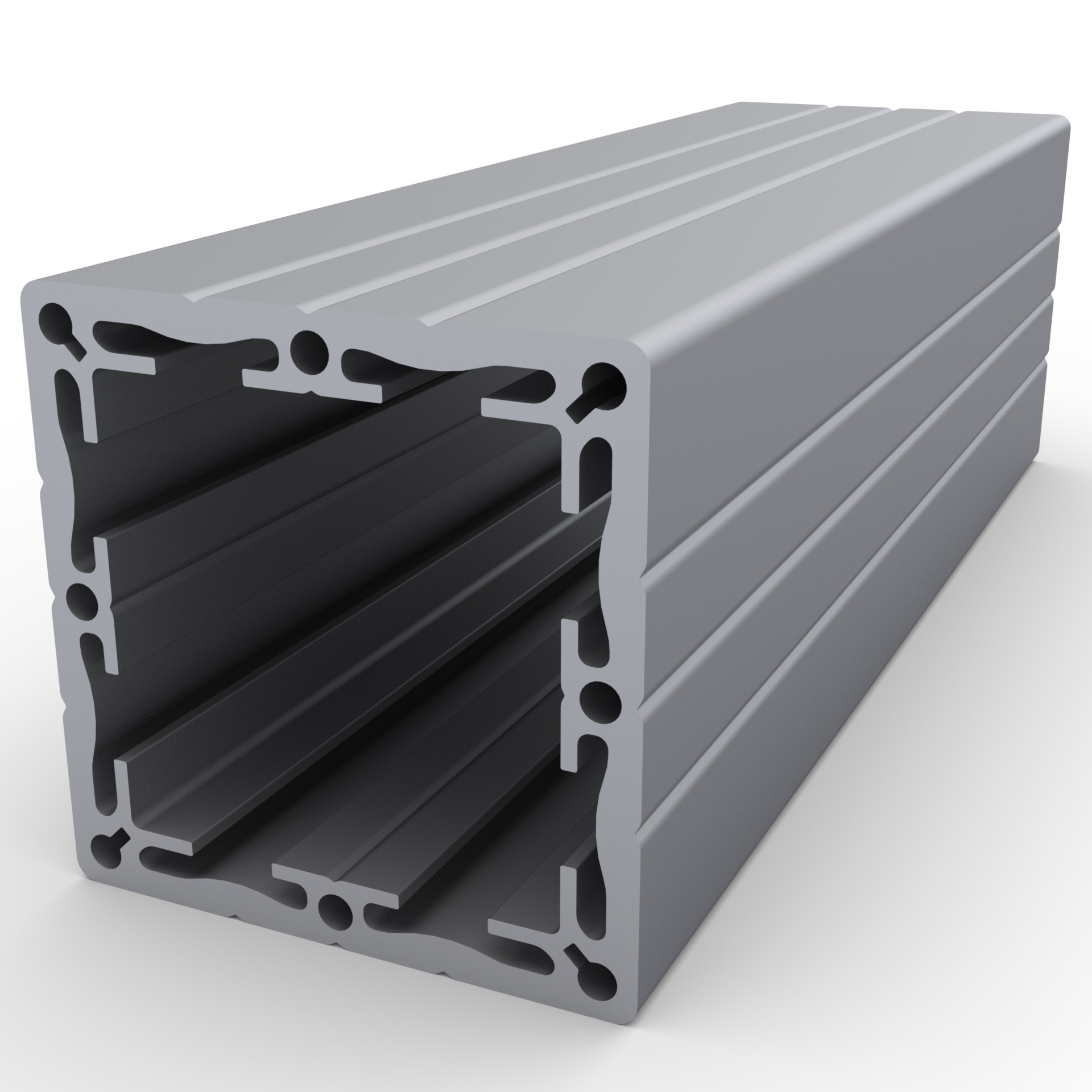

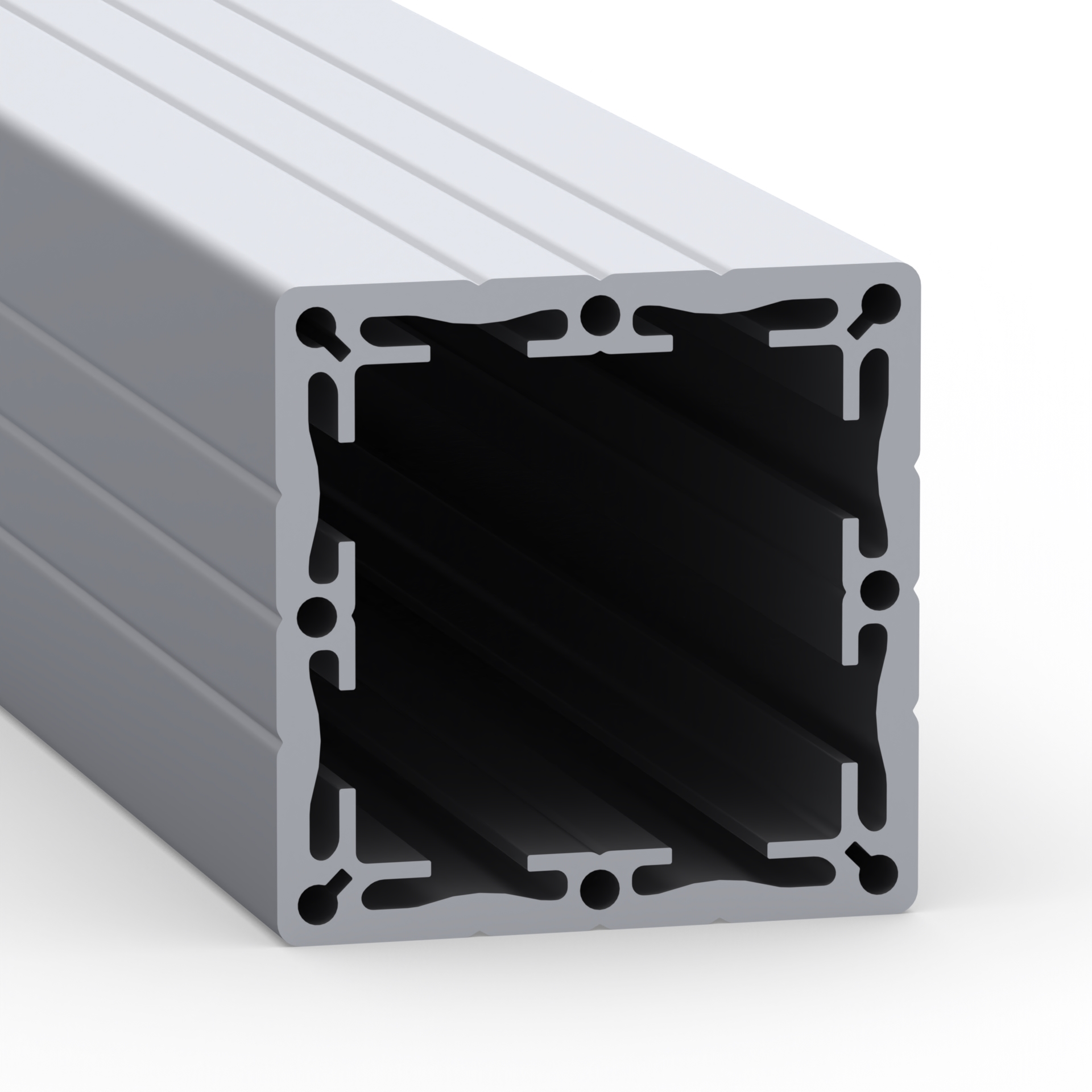

Телескопический алюминиевый профиль 80х80 TS-8080-6060

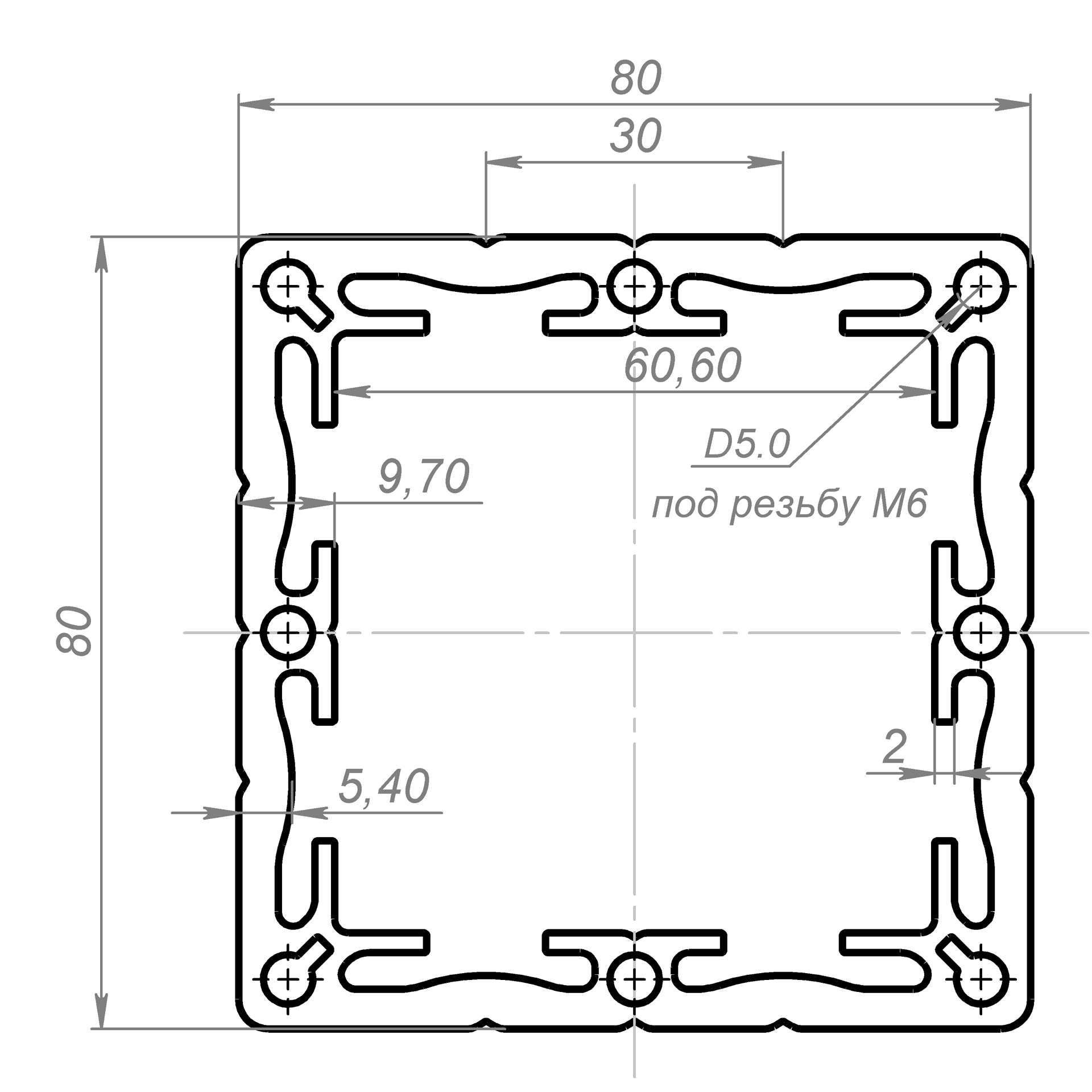

Чертеж алюминиевого телескопического профиля TS-8080-6060

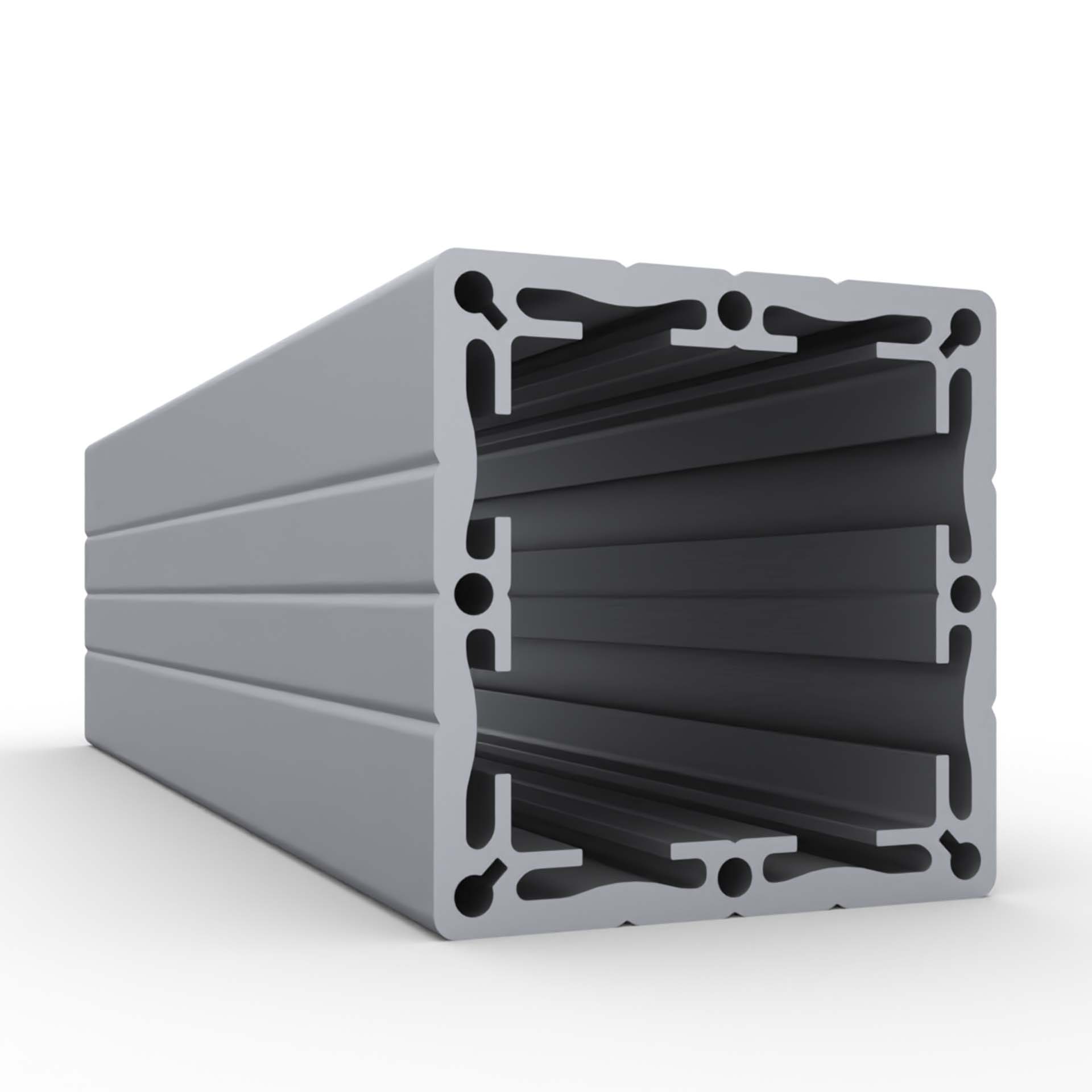

Алюминиевый профиль 80х80 для построения телескопических систем

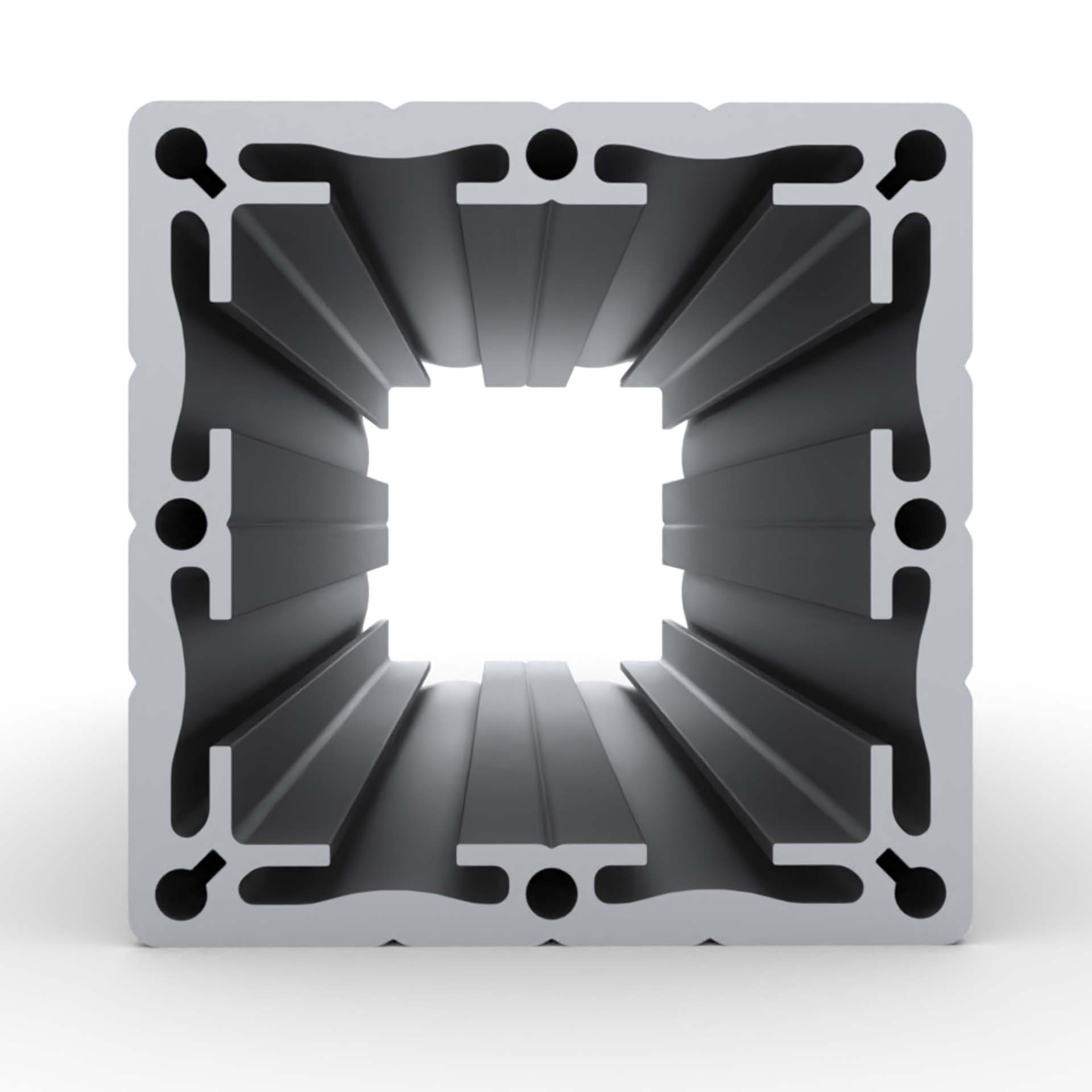

Профиль конструкционный 80х80 телескопический

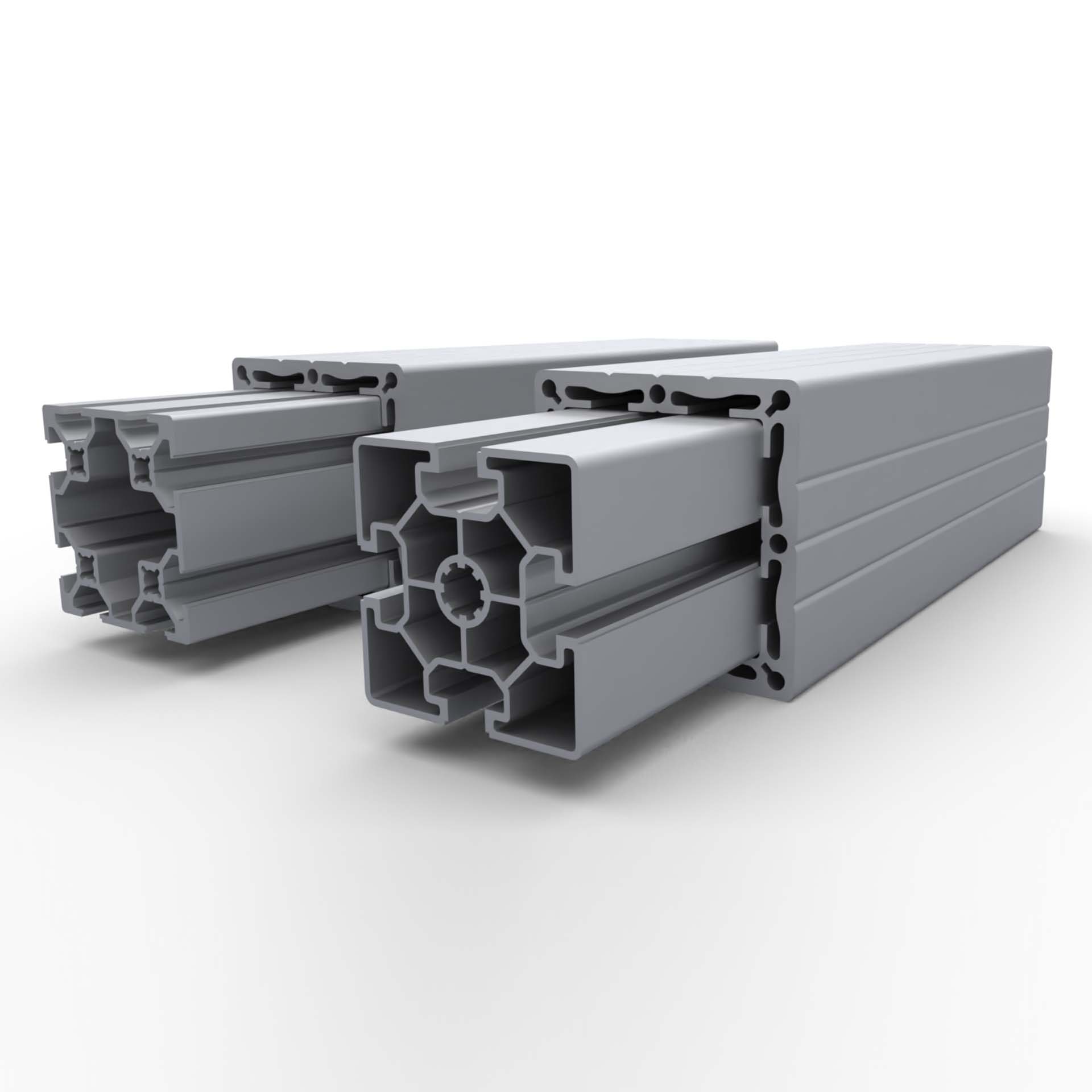

Пример использования телескопического профиля 80х80 с профилем 60х60
Станочный телескопический профиль 80х80 мм

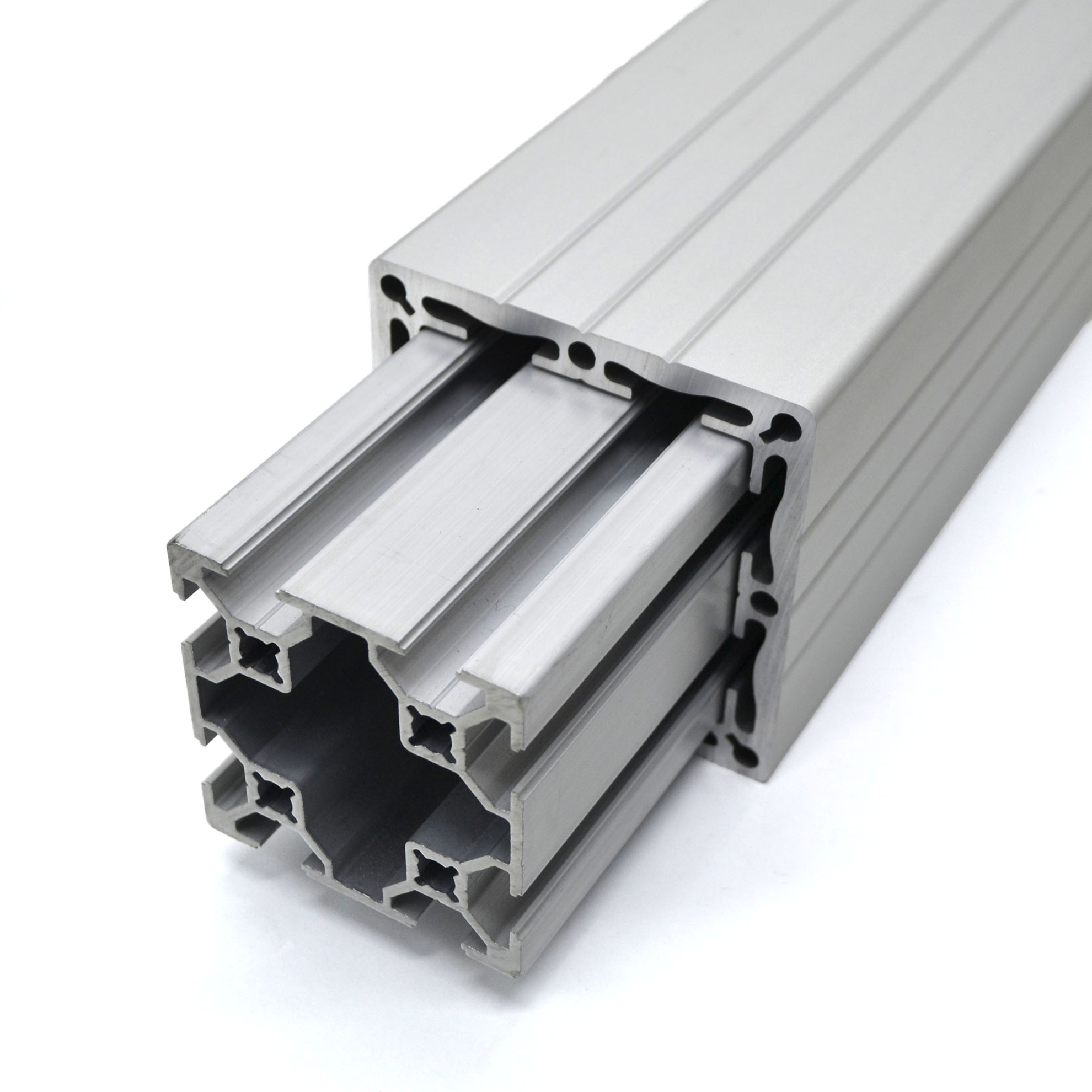

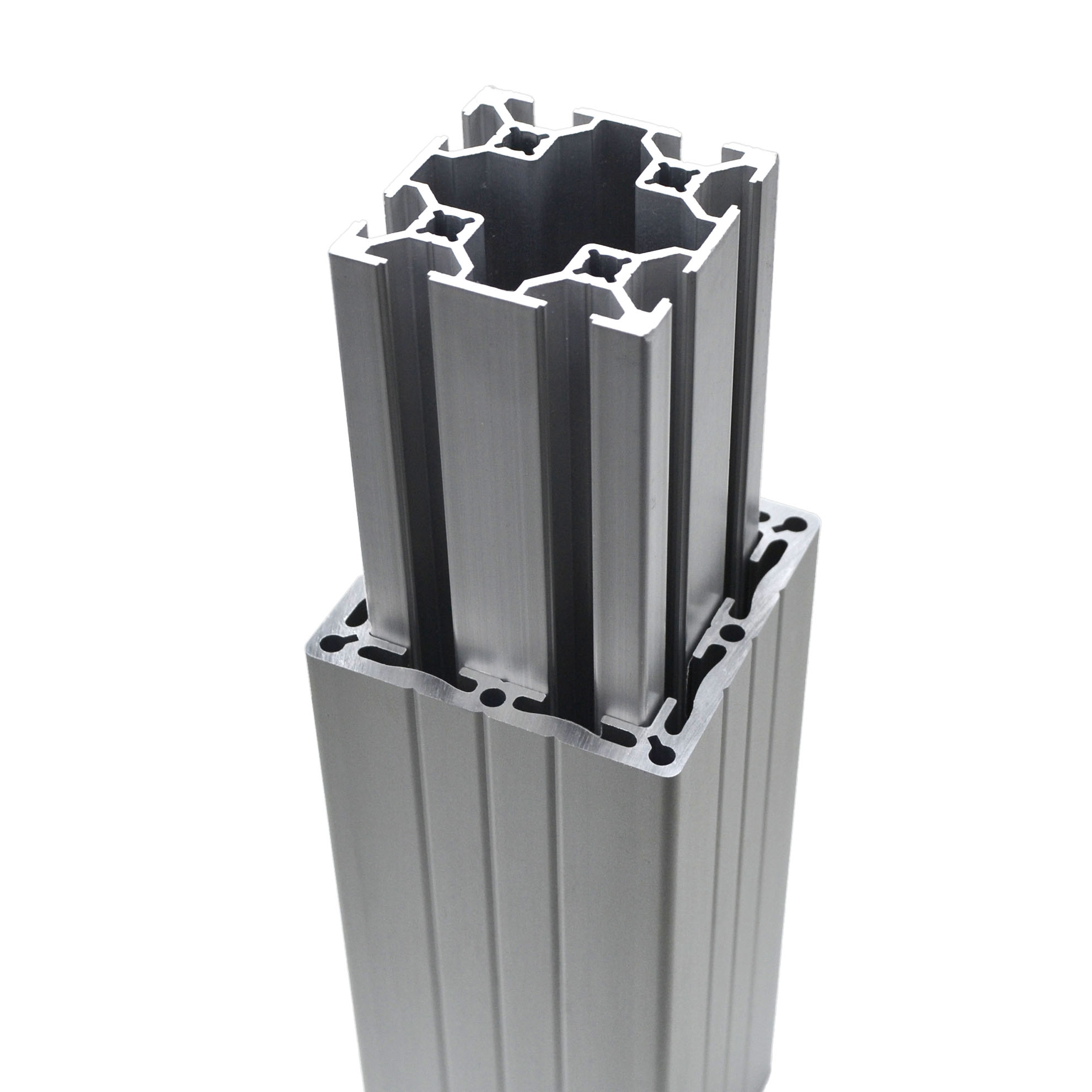

Алюминиевый профиль 60х60 мм в телескопическом профиле 80х80 мм

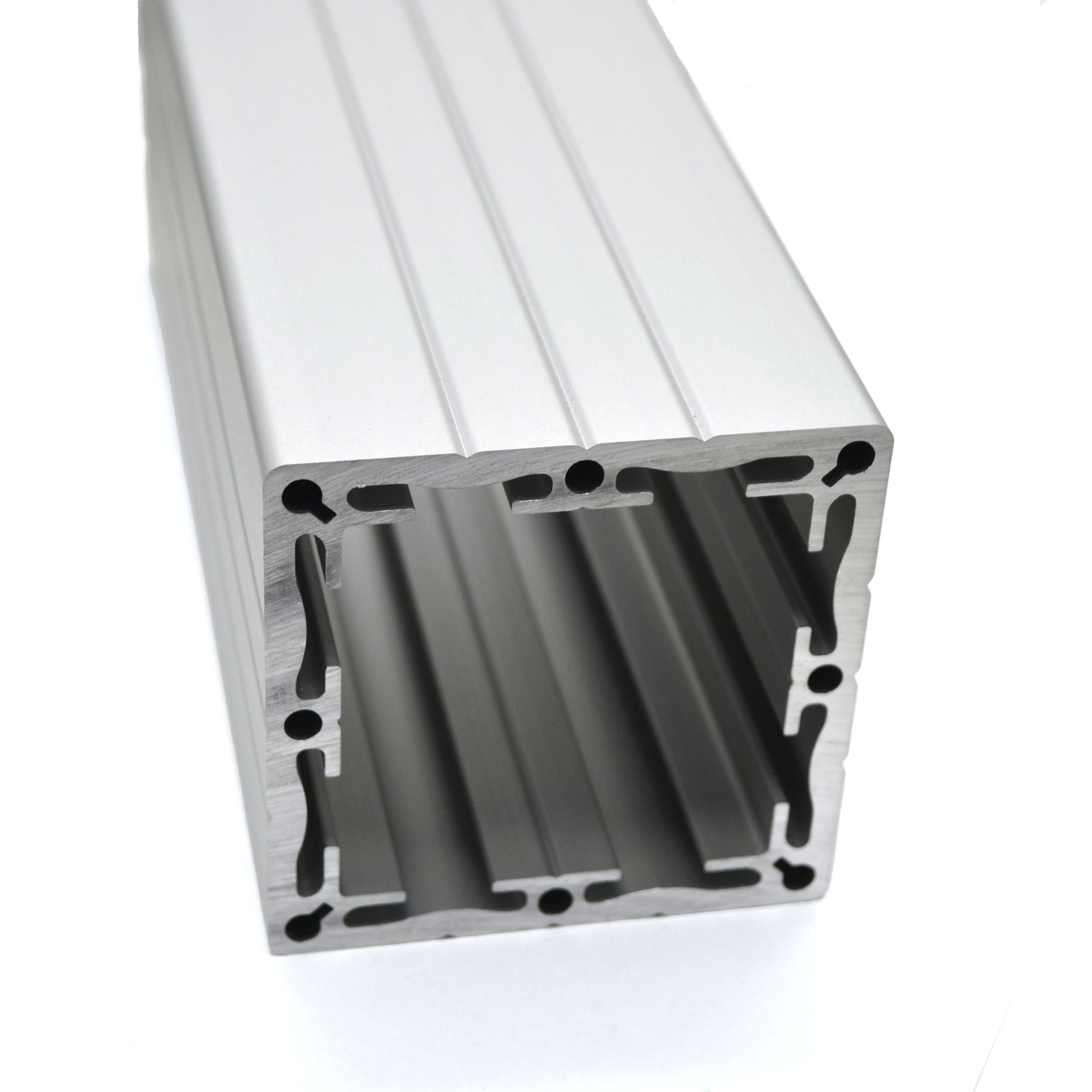

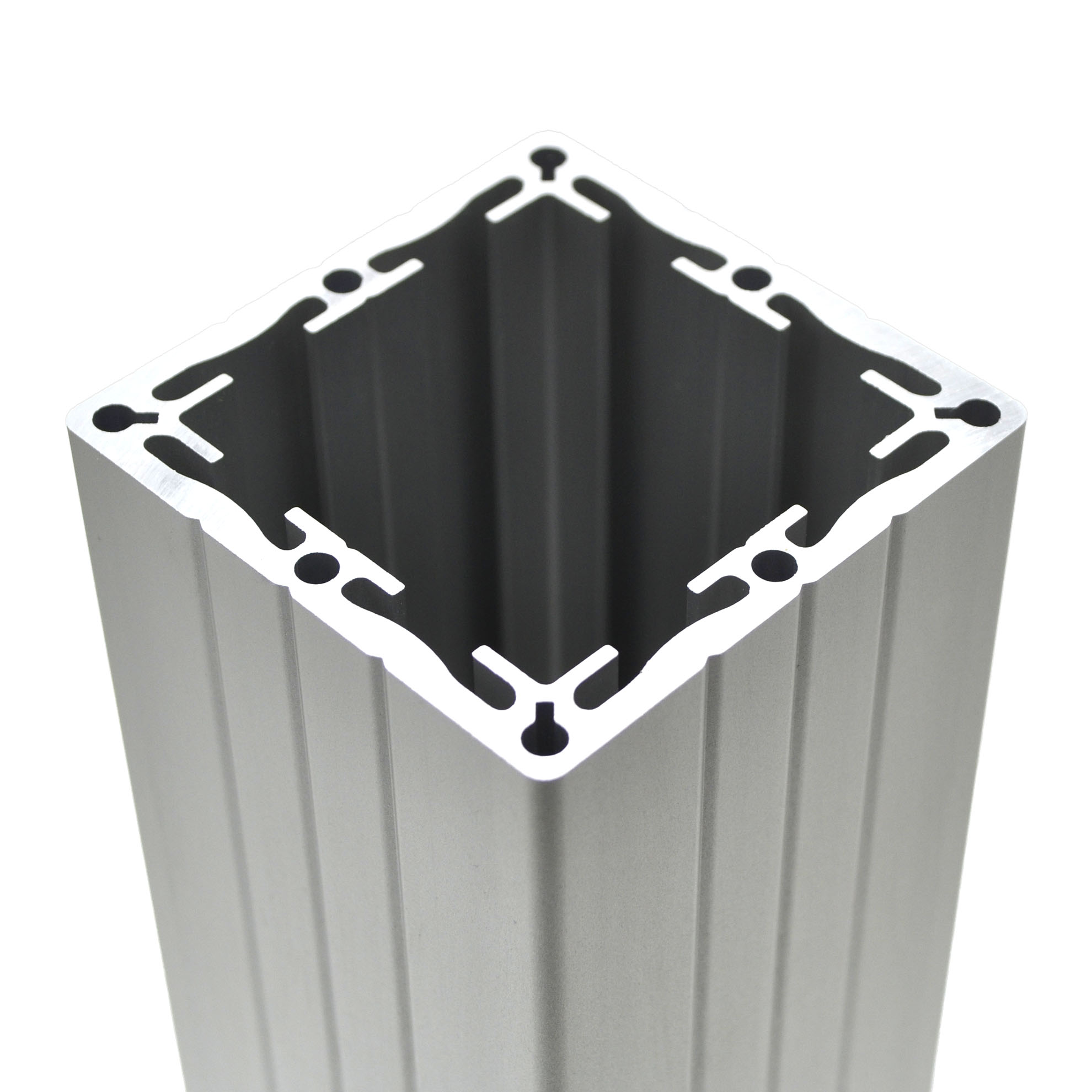

Алюминиевый телескопический профиль 80х80

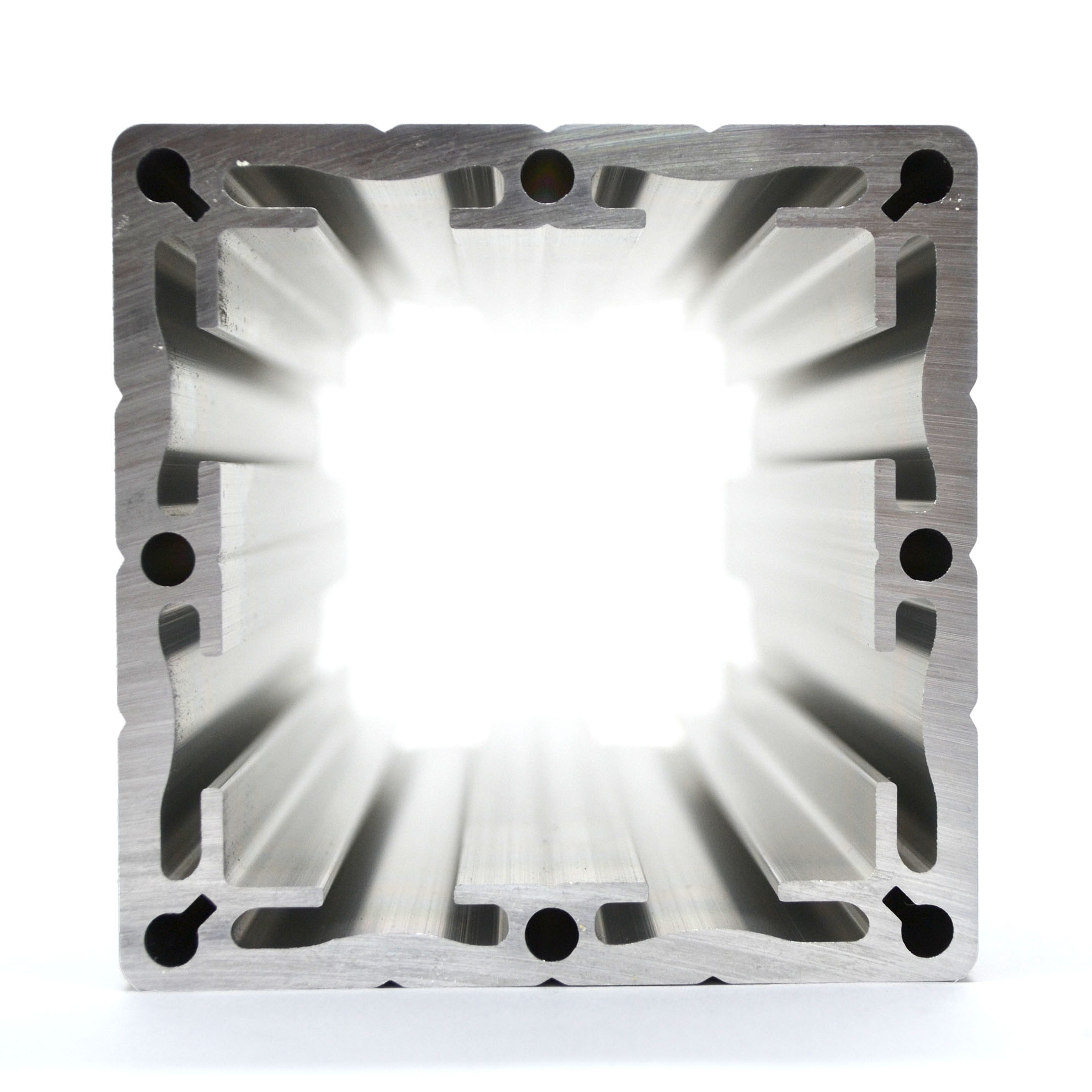

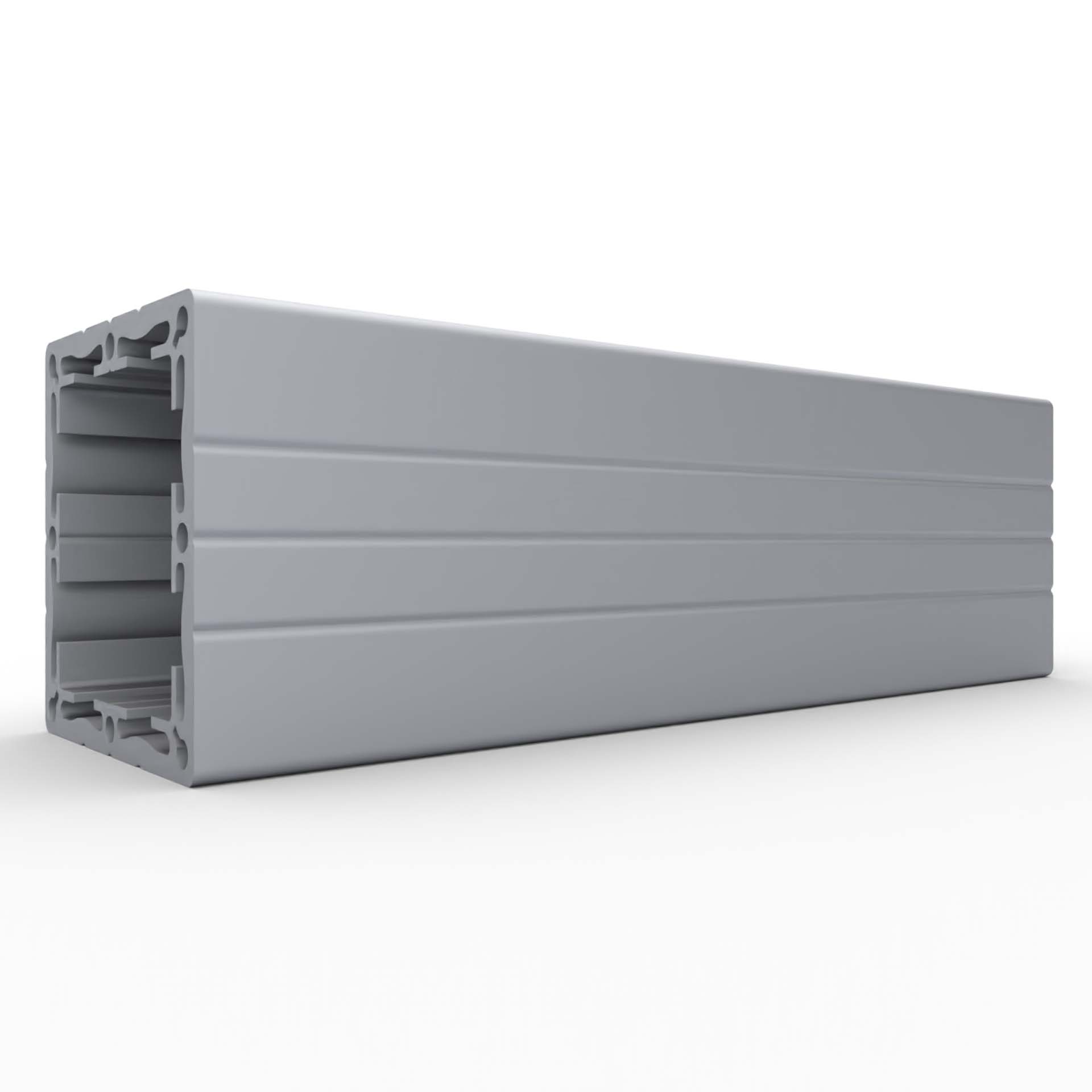

Телескопический профиль 80х80
TS-8080-6060 профиль алюминиевый телескописческий

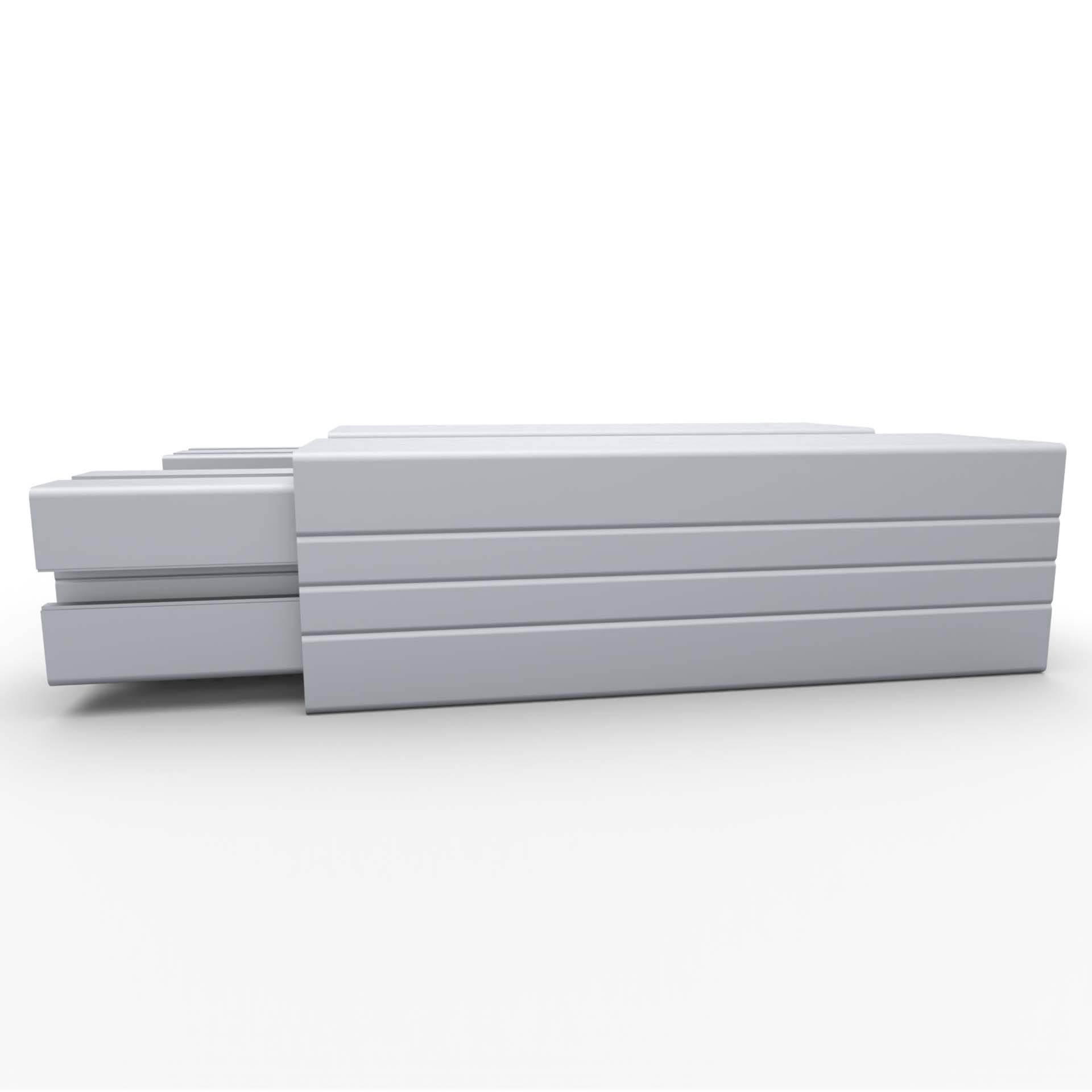

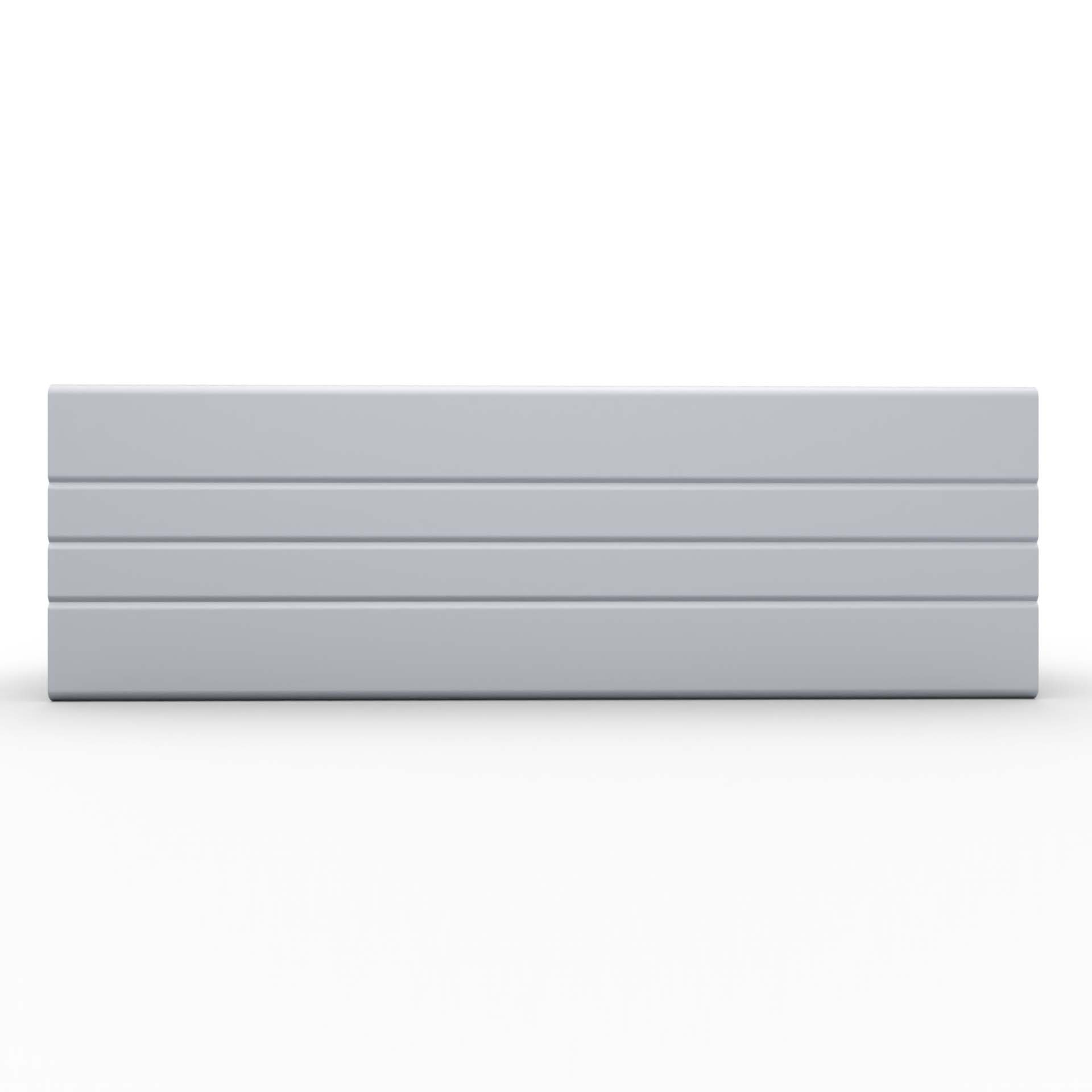

ts-8080-6060 вид сбоку

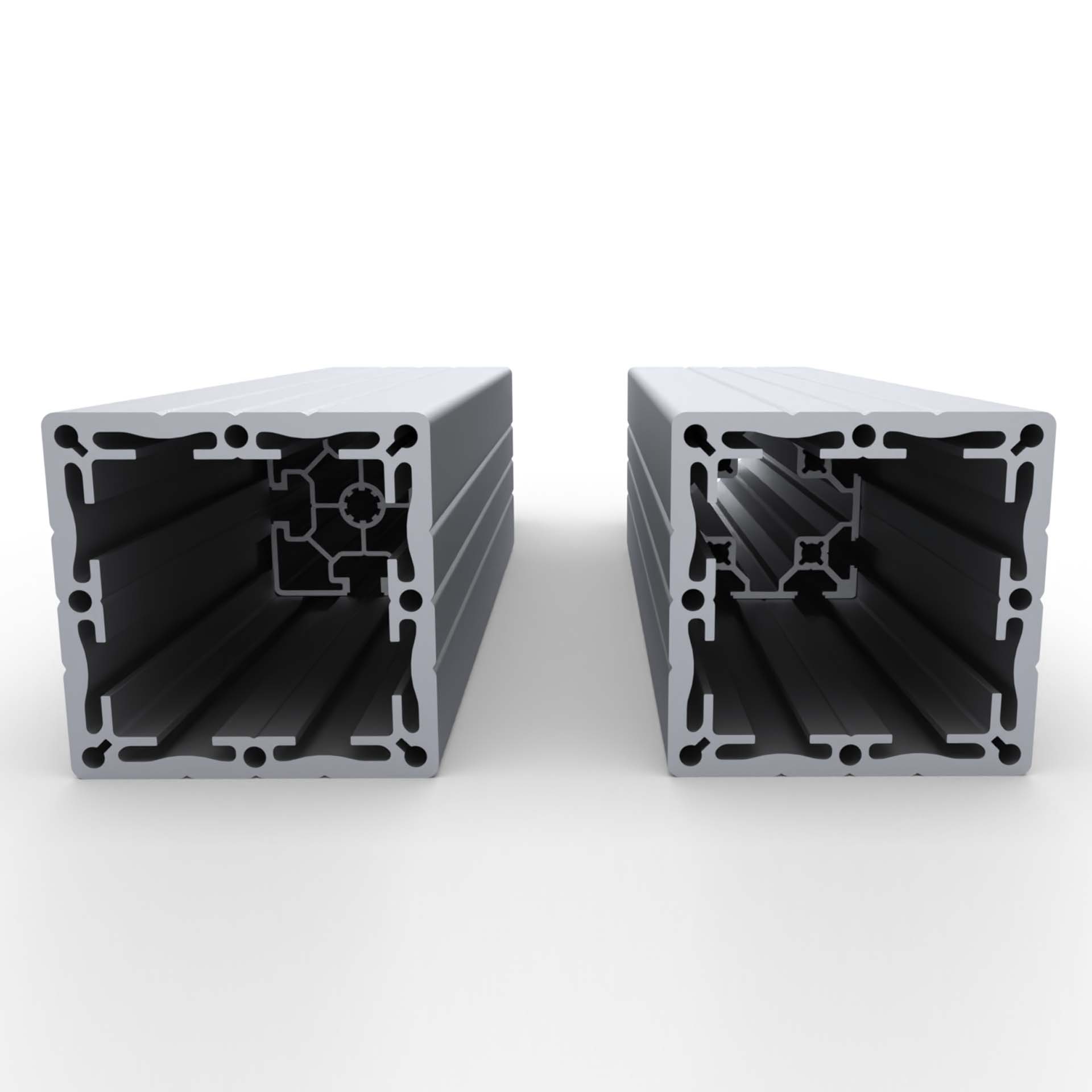

Телескопический профиль 80х80 с профилями 60х60

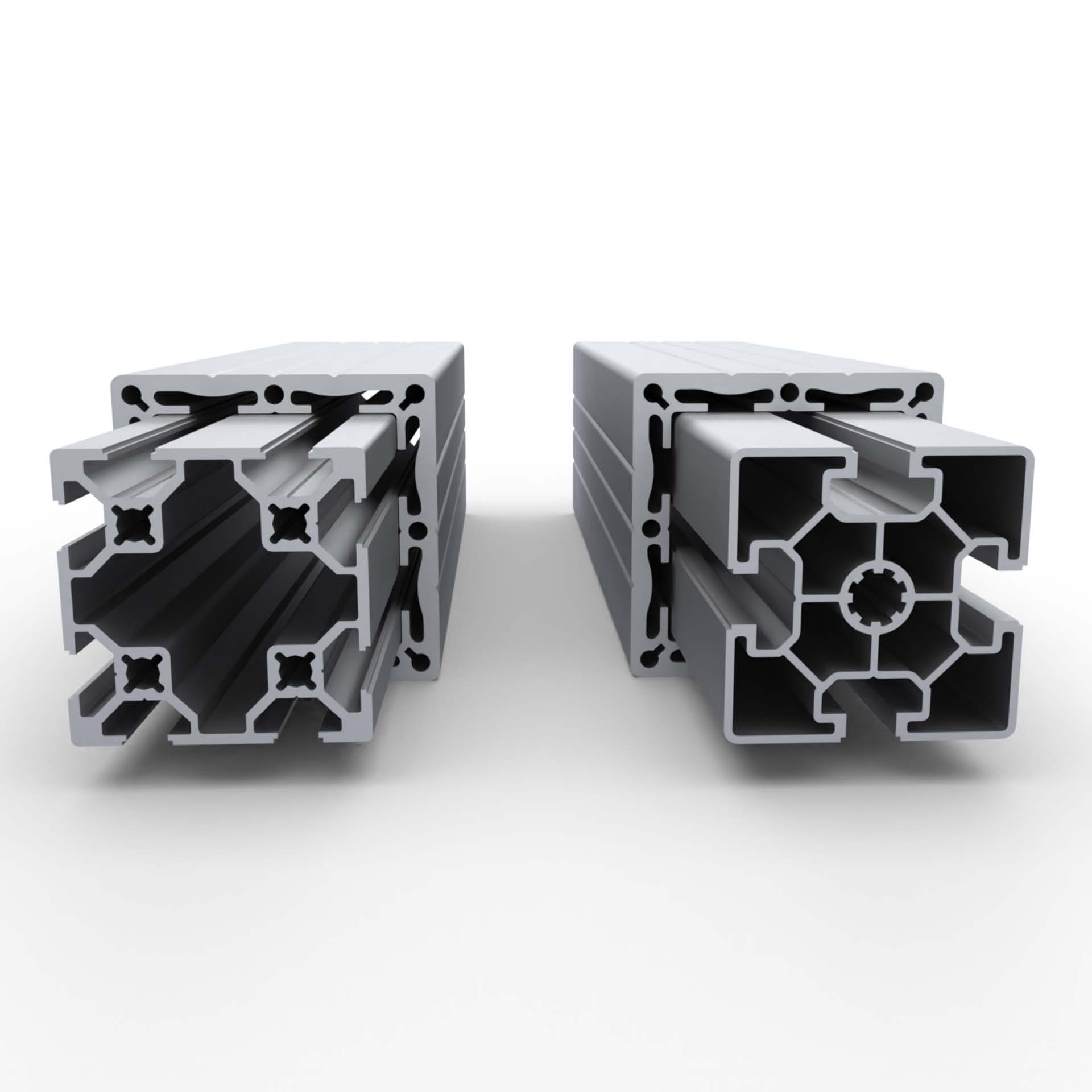

профили 60х60 в телескопическом профиле 80х80
Сборка профилей для телескопических систем 80х80 и 60х60
Алюминиевый телескопический профиль 80х80 RSI
Телескопическая алюминиевая система 80х80 / 60х60
6 250.00 руб. от 1 м.
( -2 % )
6 125.00 РУБ.
от 3 м.
( -5 % )
5 937.50 РУБ.
от 6 м.
( -6 % )
5 875.00 РУБ.
от 12 м.
( -8 % )
5 750.00 РУБ.
от 18 м.
( -10 % )
5 625.00 РУБ.
от 24 м.
( -12 % )
5 500.00 РУБ.
от 42 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие TS-8080-6060 | Профиль телескопический 80х80 (Анодированный)
НА СКЛАДЕ
≈ 100 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. TS-8080-6060 ): 90 руб.
Ширина реза: 5 мм.
Кратность продажи: 500 мм
Минимальная длина ликвидного остатка: 1010 мм
Максимальная длина заготовки: 6040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания:

1. TS-8080-6060.DXF.ZIP — 2D модель профиля
2. TS-8080-6060.STEP.ZIP — 3D модель профиля

Описание

Профиль 80х80 мм, для построения телескопических систем.
Профиль совместим со всеми с профилями 60х60, с одним и двумя пазами по стороне.
Отрезать можем в любой размер, но продается профиль кратно 1 м.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 TS-8080-6060
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Есть
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 4.64
Площадь сечения, см2:
 17.13
Момент инерции, Ix(см4):
 151.57
Момент инерции, Iy(см4):
 151.57
Момент сопротивления, WX (см3):
 37.9
Момент сопротивления, WY (см3):
 37.9
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля TS-8080-6060
