OB-6060S10 | Профиль 60х60 мм. Паз 10 мм (Анодированный)

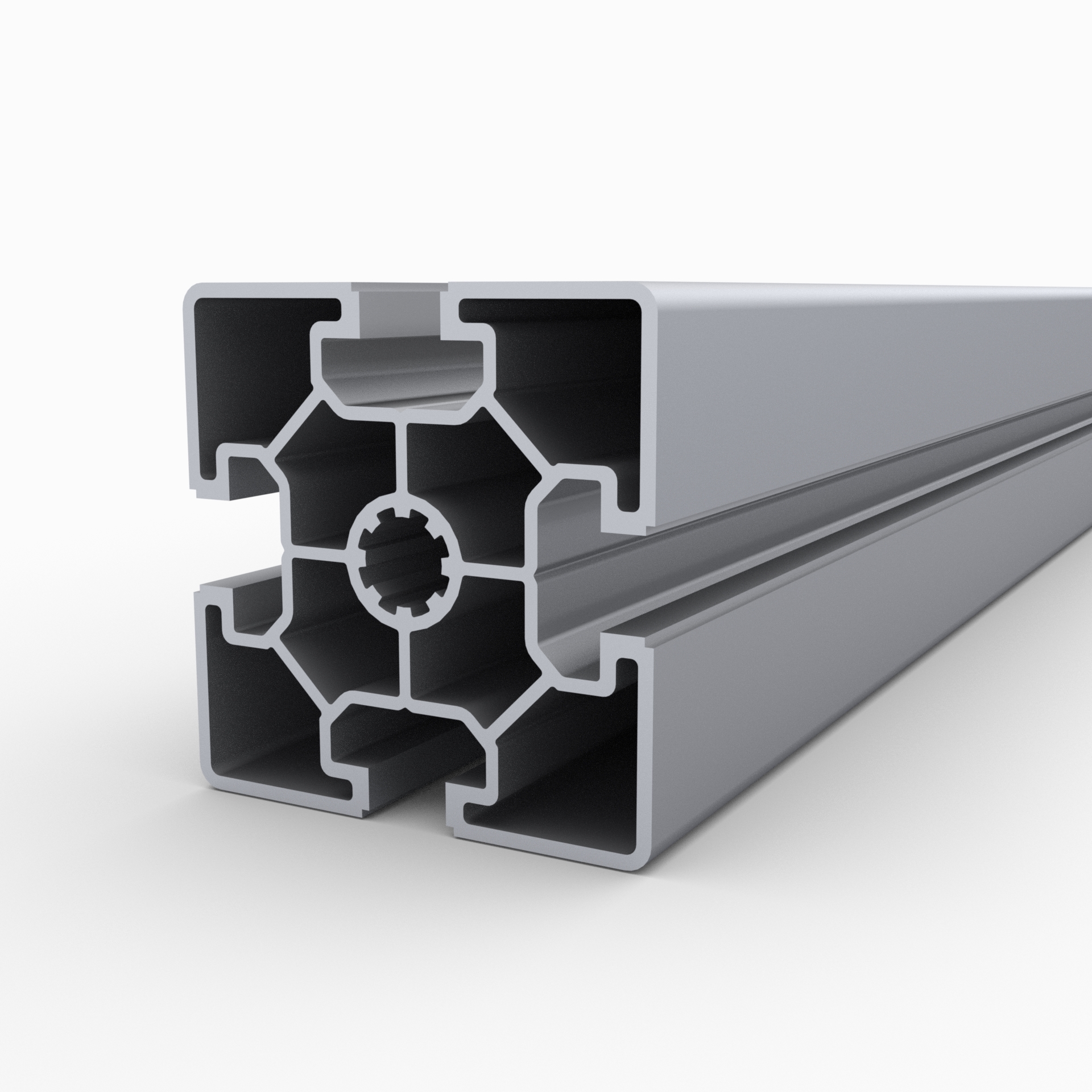

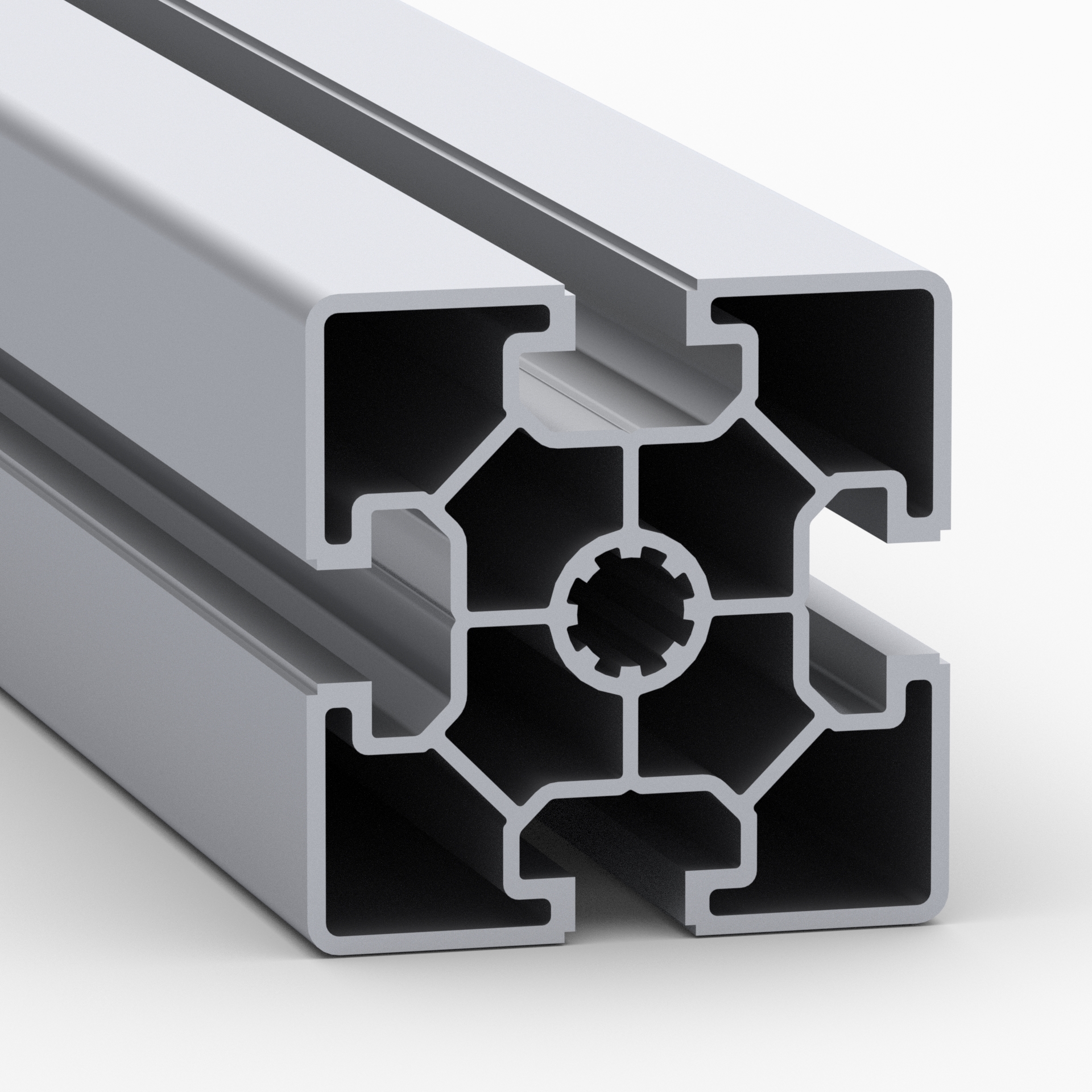

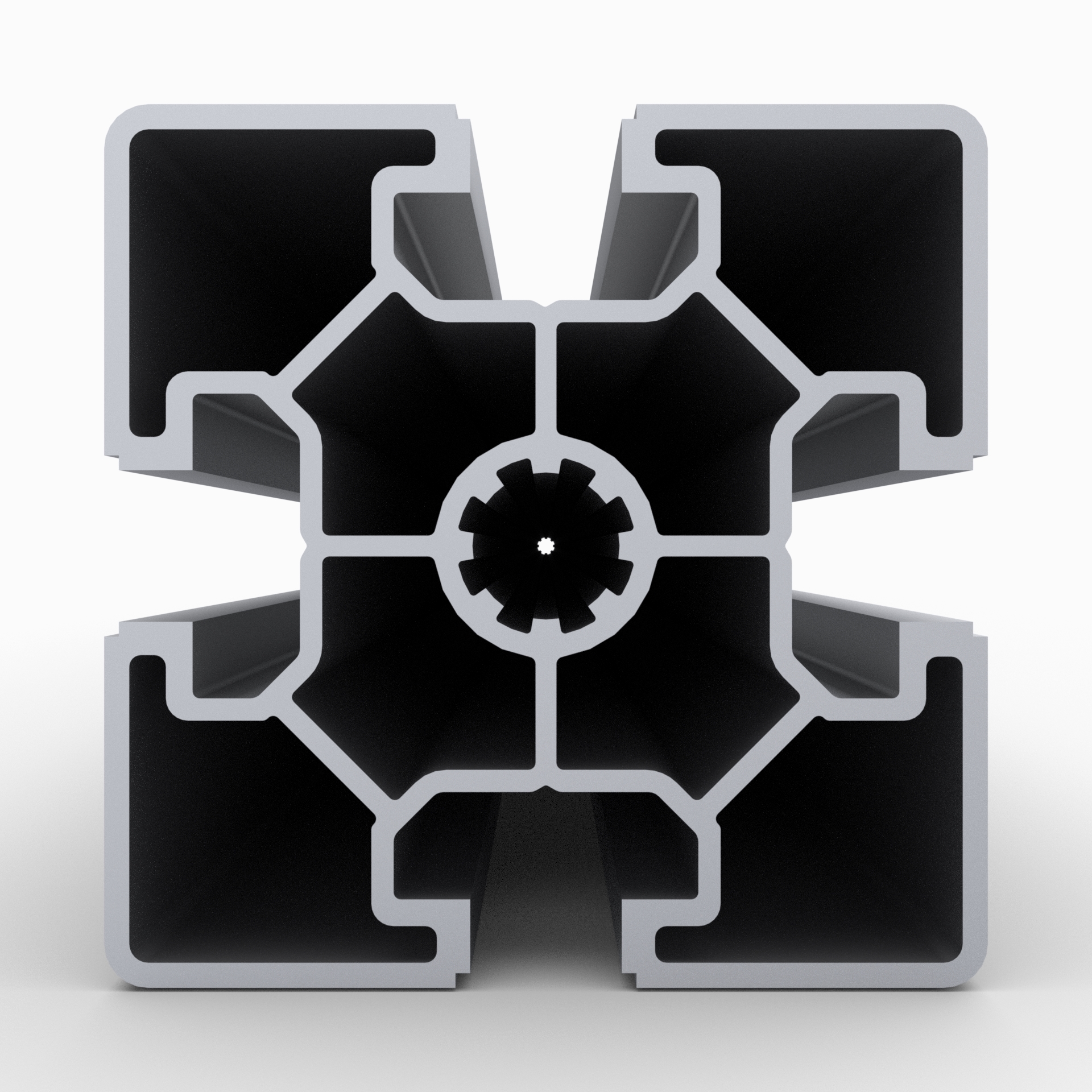

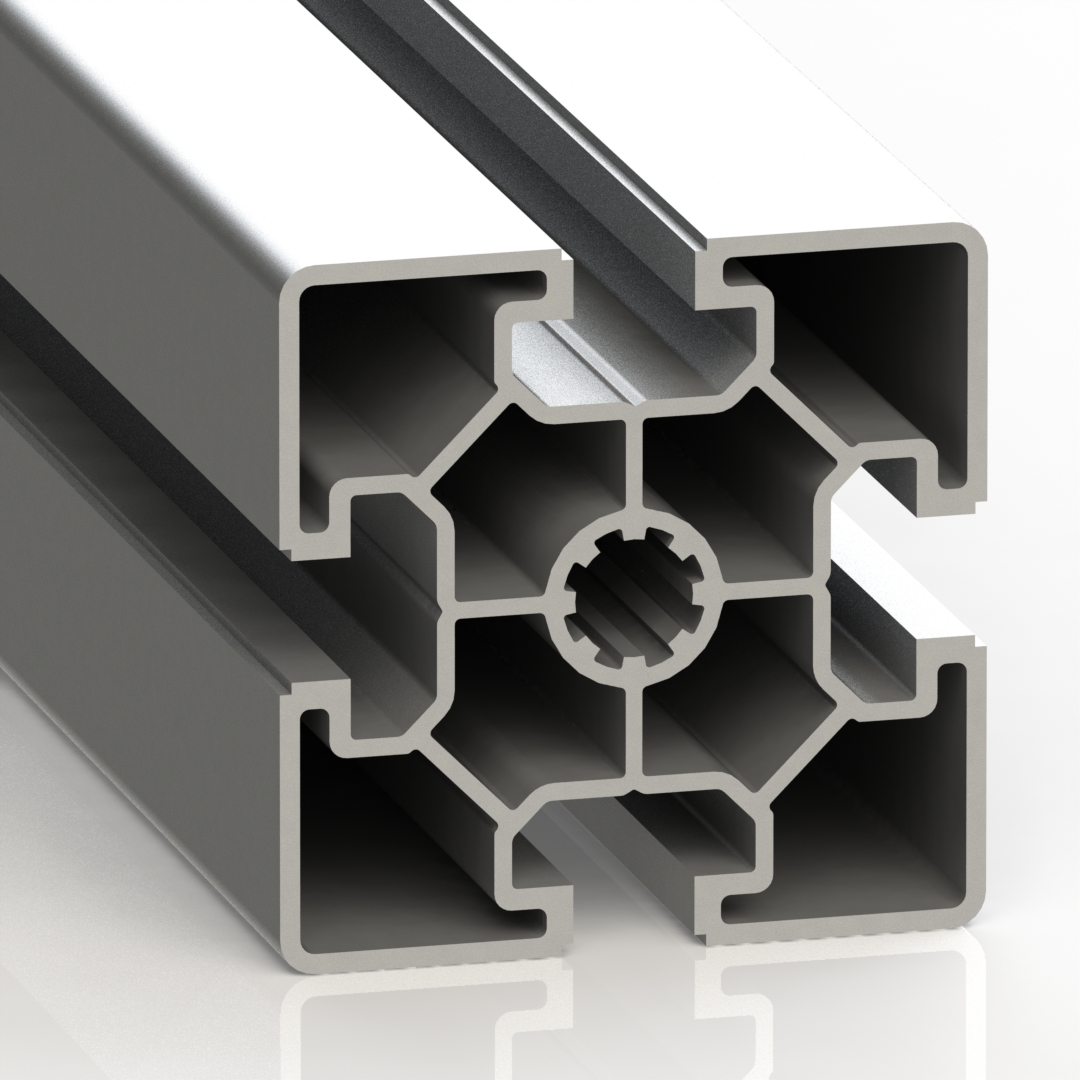

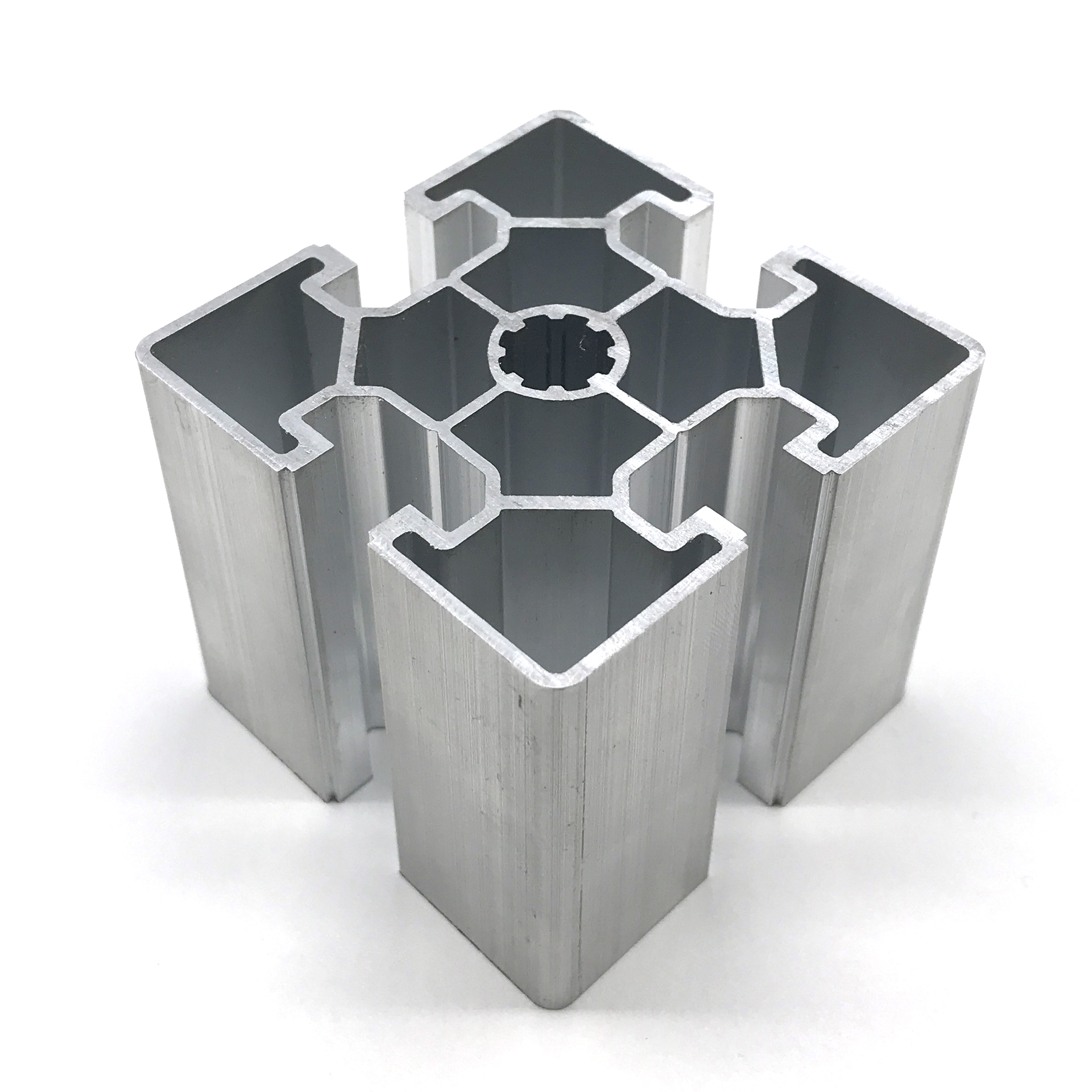

Профиль 60х60 с пазом 10 мм анодированный

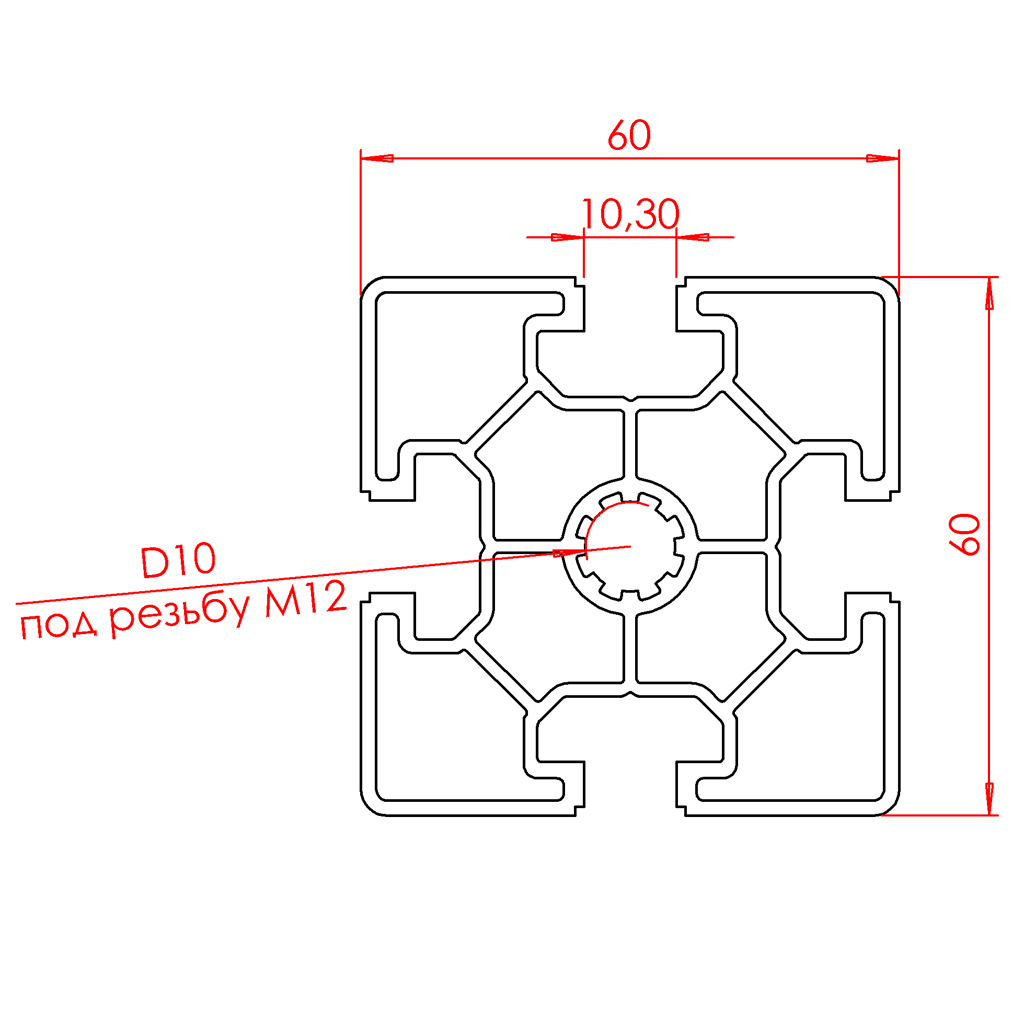

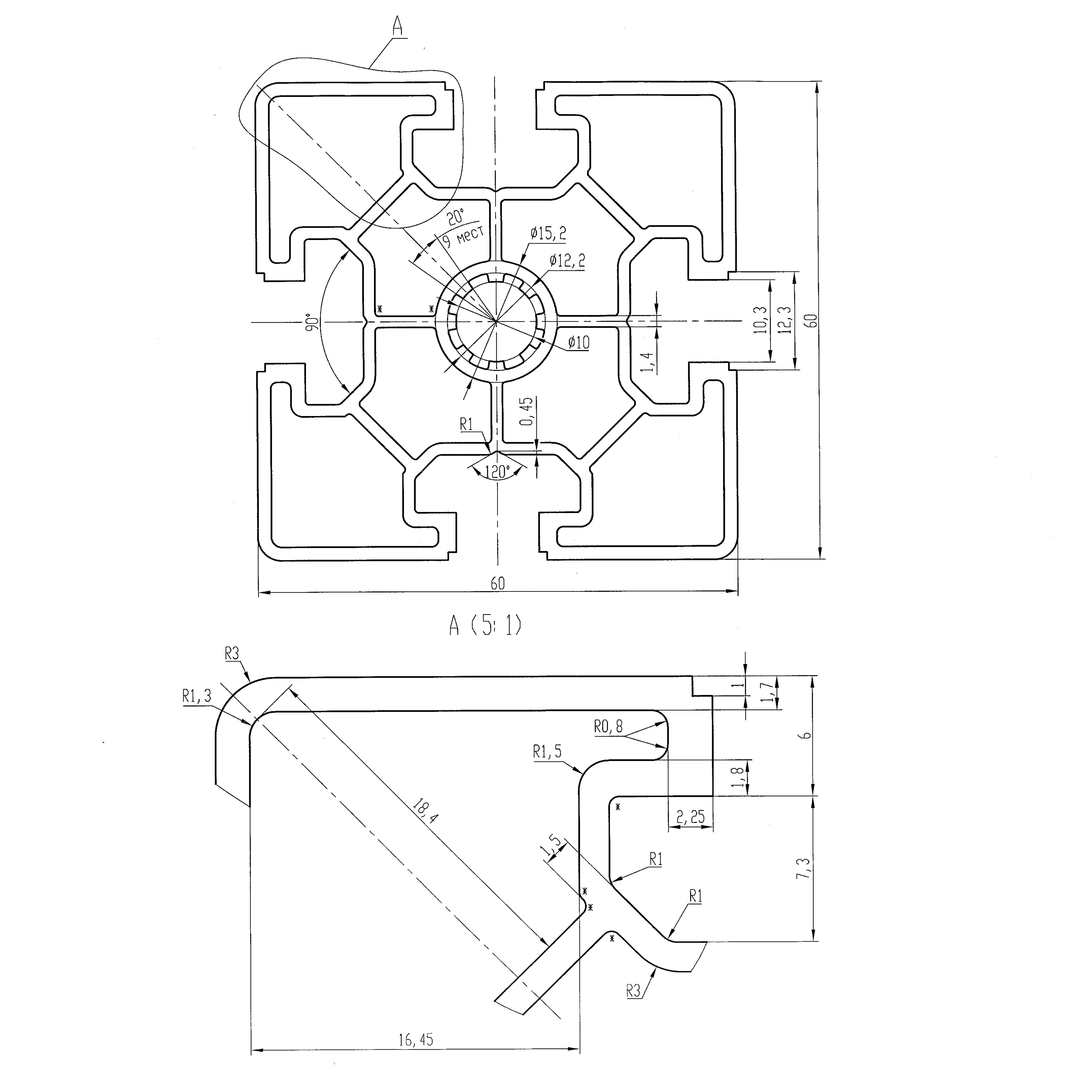

Чертеж профиля 60х60 с пазом 10 мм
Профиль конструкционный 60х60
Алюминиевый профиль 60х60, паз 10 мм, конструкционный
2 990.00 руб. от 1 м.
( -2 % )
2 930.20 РУБ.
от 5 м.
( -3 % )
2 900.30 РУБ.
от 15 м.
( -5 % )
2 840.50 РУБ.
от 25 м.
( -8 % )
2 750.80 РУБ.
от 50 м.
( -10 % )
2 691.00 РУБ.
от 100 м.
( -12 % )
2 631.20 РУБ.
от 250 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-6060S10 | Профиль 60х60 мм. Паз 10 мм (Анодированный)
НА СКЛАДЕ
≈ 300 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-6060S10 ): 66 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Максимальная длина заготовки: 6040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-6060S10 | Профиль 60х60 мм. Паз 10 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-6060S10 | Профиль 60х60 мм. Паз 10 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-6060S10
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Есть
Профили:
 60х60, 60х120
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842992443
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 2.49
Площадь сечения, см2:
 8.42
Момент инерции, Ix(см4):
 29.45
Момент инерции, Iy(см4):
 29.45
Момент сопротивления, WX (см3):
 9.81
Момент сопротивления, WY (см3):
 9.81
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
