Наличие 30-2520-М6 | Соединитель в уровень профилей серии 30 с профилями серий 25 и 20
НА СКЛАДЕ
≈ 50 шт.
Наличие 30-2520-М6 | Соединитель в уровень профилей серии 30 с профилями серий 25 и 20
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

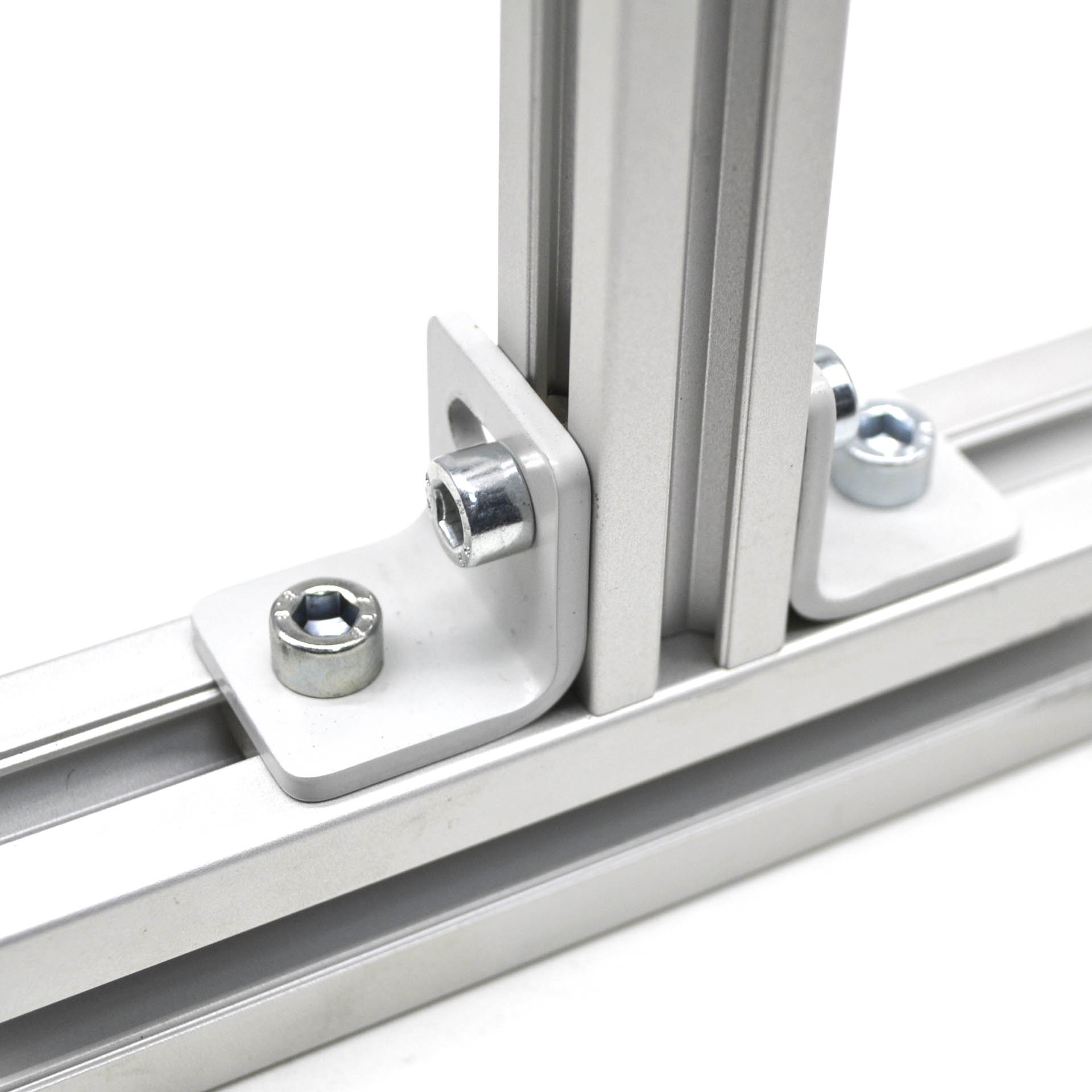

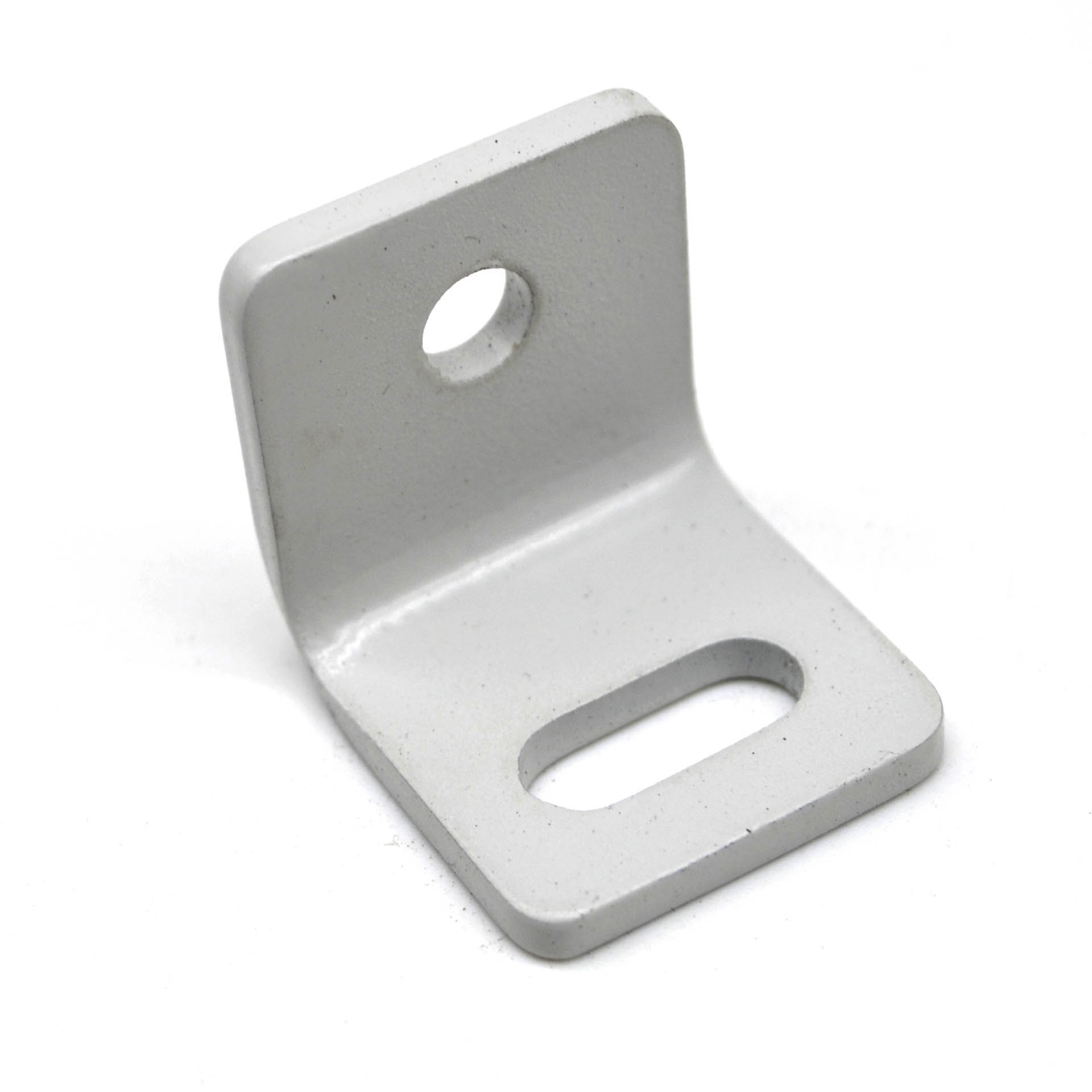

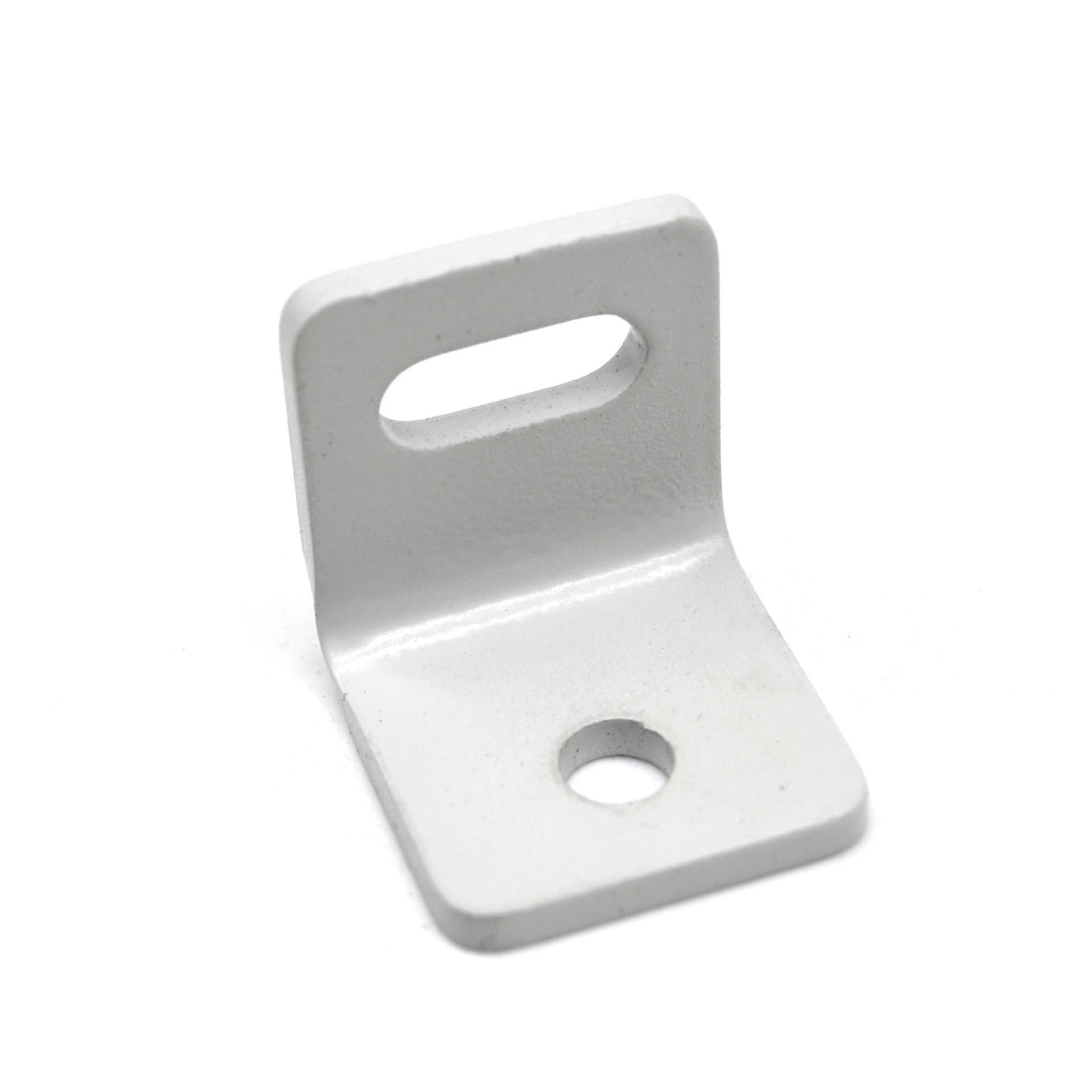

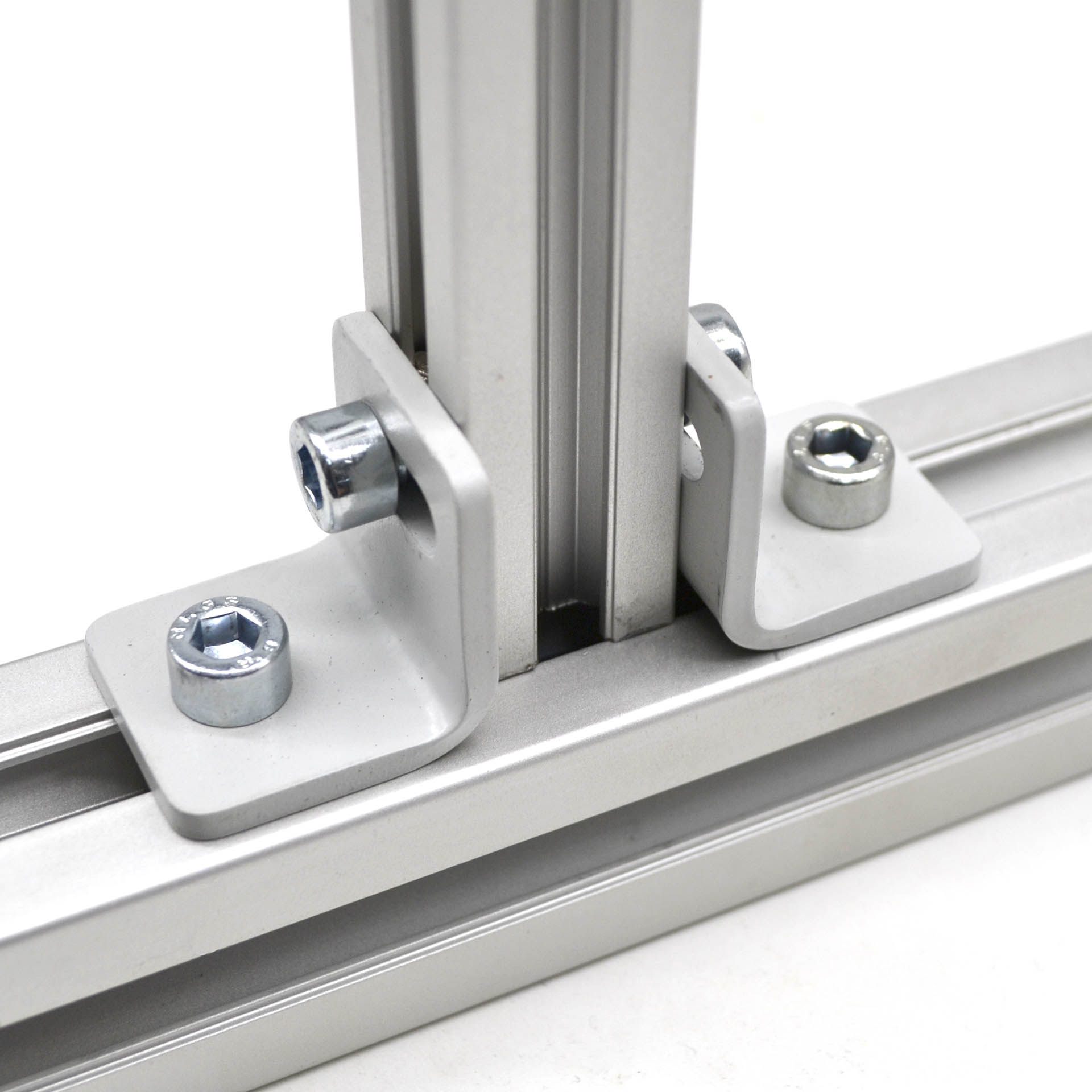

Стальные уголки для соединения в один уровень профилей серий 25 или 20 с профилями серии 30.


Загрузить:
- 3D-Модель (30-2520-М6 .step

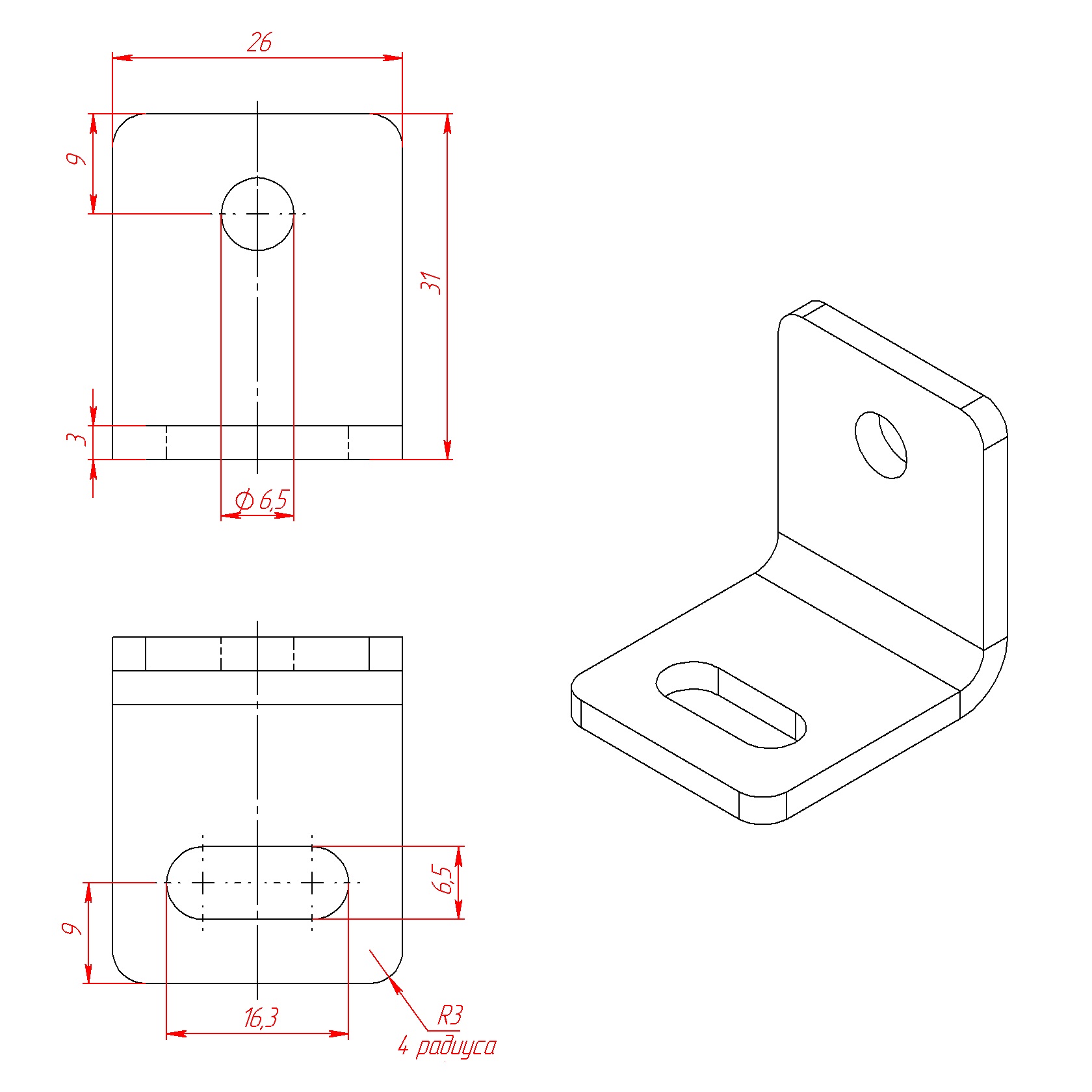

- Чертеж (30-2520-М6.pdf)

Не забудьте купить комплект крепежа к стальному угловому соединителю арт. 30-2520-M6:

Для соединения между собой профилей 30 и 20 серий

1. Винт М6х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый, паз 8, М6, серия 30, арт. 5067 - 1 шт.
    - или Т-болт М6х12 арт. 5298 - 1шт. + Гайка с фланцем М6 DIN6923 - 1 шт.
    - или Винт М6х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый алюминиевый, паз 8, М6, серия 30, арт. 5067AL - 1 шт.
    - или Винт М6х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый c фиксатором, паз 8, М6, серия 30, арт. 2A12.A31A.01 - 1 шт.
    - или Винт М6х12 (ISO7380 или DIN912) - 1 шт. + Сухарь пазовый c прижимным шариком, паз 8, М6, серия 30, арт 5049 - 1 шт.
    - или Винт М6х12 (ISO7380 или DIN912) - 1 шт. + Т-гайка, Паз 8, М6, серия 30, арт. 5006 - 1 шт.
2. Винт М6х8 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый, паз 6, М6, серия 20, арт 5271 - 1 шт.
    - или Т-болт М5х10 арт. 5384 - 1шт. + Гайка с фланцем М5 DIN6923 - 1 шт.


Для соединения между собой профилей 30 и 25 серий

1. Винт М6х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый, паз 8, М6, серия 30, арт. 5067 - 1 шт.
    - или Т-болт М6х12 арт. 5298 - 1шт. + Гайка с фланцем М6 DIN6923 - 1 шт.
    - или Винт М6х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый алюминиевый, паз 8, М6, серия 30, арт. 5067AL - 1 шт.
    - или Винт М6х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый c фиксатором, паз 8, М6, серия 30, арт. 2A12.A31A.01 - 1 шт.
    - или Винт М6х12 (ISO7380 или DIN912) - 1 шт. + Сухарь пазовый c прижимным шариком, паз 8, М6, серия 30, арт 5049 - 1 шт.
    - или Винт М6х12 (ISO7380 или DIN912) - 1 шт. + Т-гайка, Паз 8, М6, серия 30, арт. 5006 - 1 шт.
2. Винт М6х10 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый, паз 6, М6, серия 20, арт 5271 - 1 шт.
    - или Т-болт М5х10 арт. 5384 - 1шт. + Гайка с фланцем М5 DIN6923 - 1 шт.

Характеристики

Артикул:
30-2520-М6
Профили:
20х20, 20х40, 20х80, 25х25, 25х50, 30х30, 30х60, 30х90, 30х120
Материал:
Сталь 3мм
Покрытие:
Порошковая покраска
Вес, кг:
0,032
Цвет:
Серый
