Г-12-У-25 | Соединительная пластина Г-типа 12 отверстий, усиленная

Стальная пластина ребра жесткости Г-12-У-25

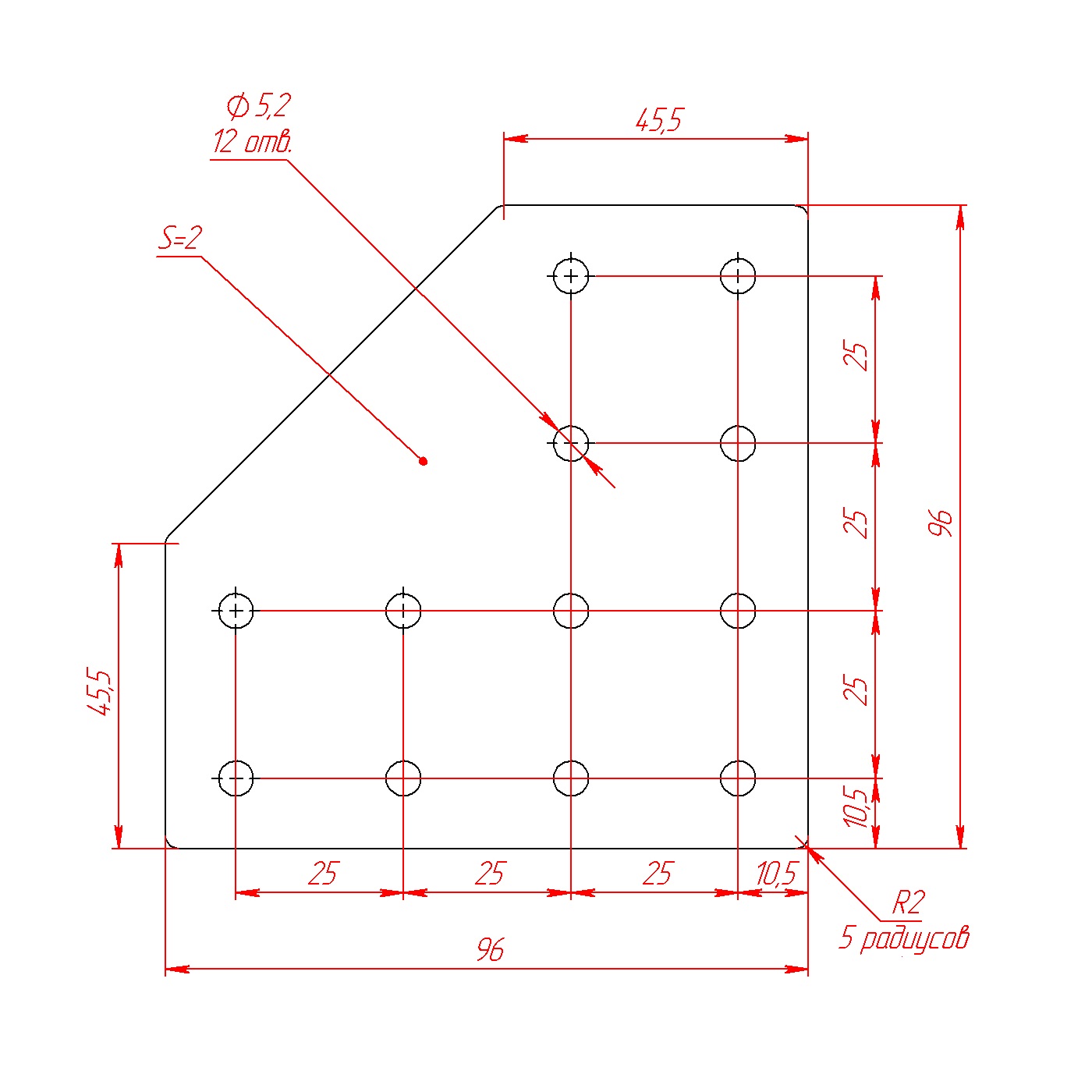

Чертёж соединительной пластины Г-12-У-25
130.00 руб. от 1 шт.
( -3 % )
126.10 РУБ.
от 10 шт.
( -5 % )
123.50 РУБ.
от 50 шт.
( -8 % )
119.60 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие Г-12-У-25 | Соединительная пластина Г-типа 12 отверстий, усиленная
НА СКЛАДЕ
≈ 8 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Г-12-У-25 | Соединительная пластина Г-типа 12 отверстий, усиленная
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 10 рабочих дней

Описание

Пластина ребра жесткости Г-типа на 12 отверстий для крепления конструкционного профиля серии 25.
Загрузить:
- 3D модель (Г-12-У-25.step)
- Чертеж (Г-21-У-25.pdf)
Не забудьте купить комплект крепежа к соединительной пластине арт. Г-12-У-25:

Вариант 1:
1. Винт М5х10 мм ISO 7380 | или Винт М5х10 DIN 912 - 12 шт.
2. Гровер D5 DIN 7980 - 12 шт.
3. Сухарь пазовый М5 арт. 5270 | или Сухарь пазовый с прижимным шариком М5 арт. 5047- 12 шт.

Вариант 2:
1. Винт М5х10 мм ISO 7380 | или Винт М5х10 DIN 912- 12 шт.
2. Гровер D5 DIN 7980 - 12 шт.
3. Т-гайка М5-20 арт. 5002 - 12 шт.

Вариант 3:
1. Болт Т-образный М5х10 паз 6, арт. 5384 - 12 шт.
2. Гровер D5 DIN 7980 - 12 шт.
3. Гайка шестигранная М5 DIN934 - 12 шт.

Характеристики

Артикул:
 Г-12-У-25
Тип пластины:
 Г-типа
Профили:
 с пазом 6 мм, 25х25, 25х50
Материал:
 Сталь 2 мм
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,120
Цвет:
 Серый
