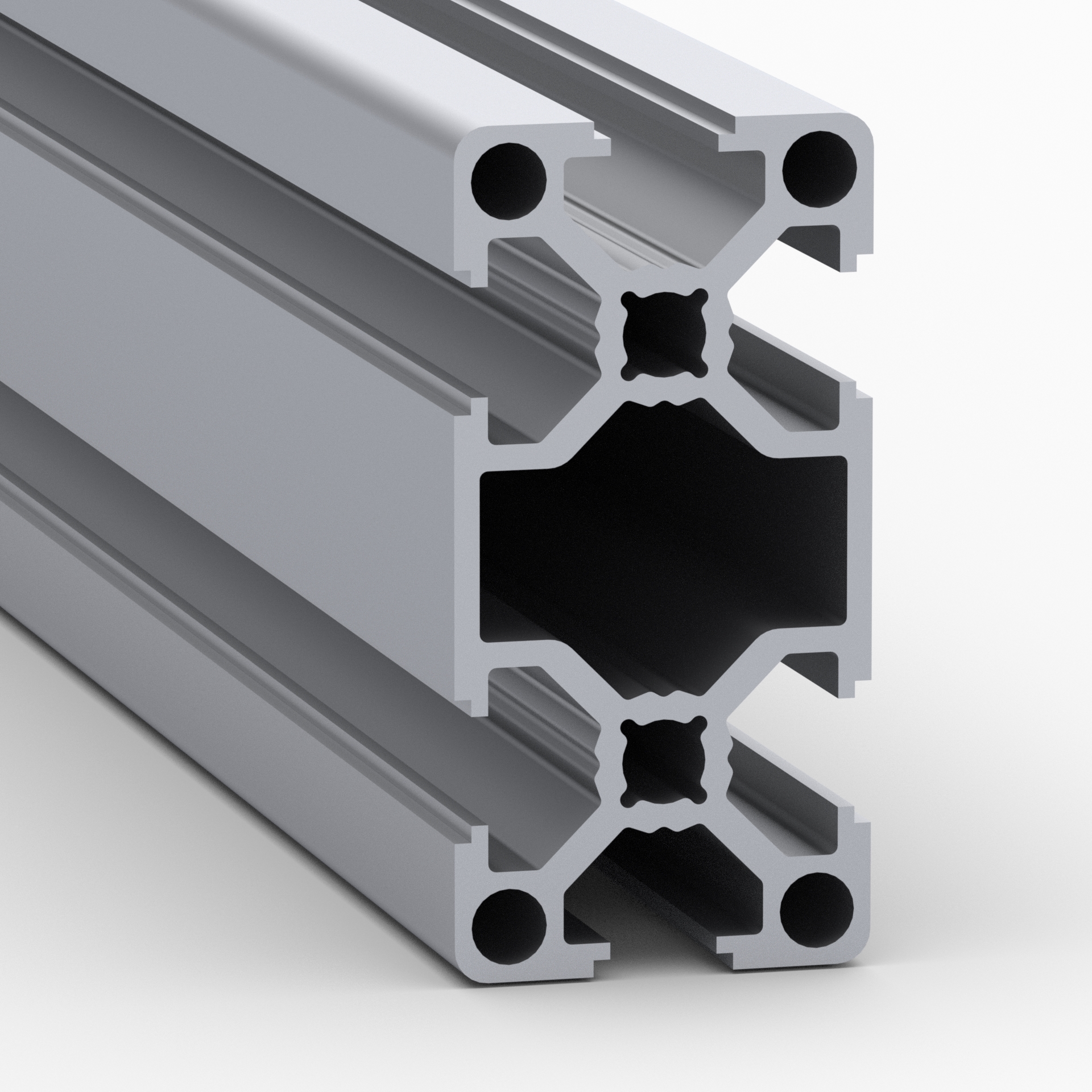

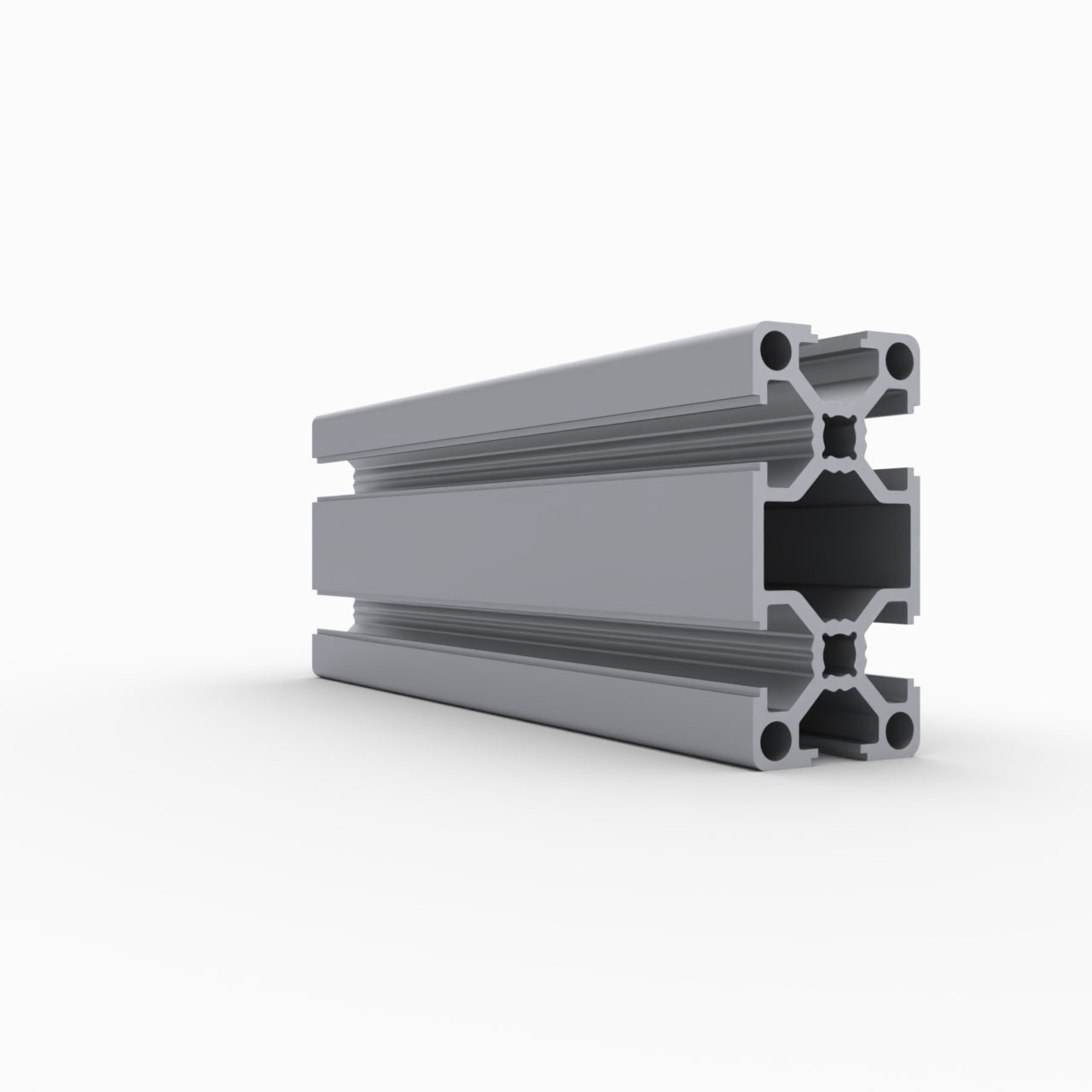

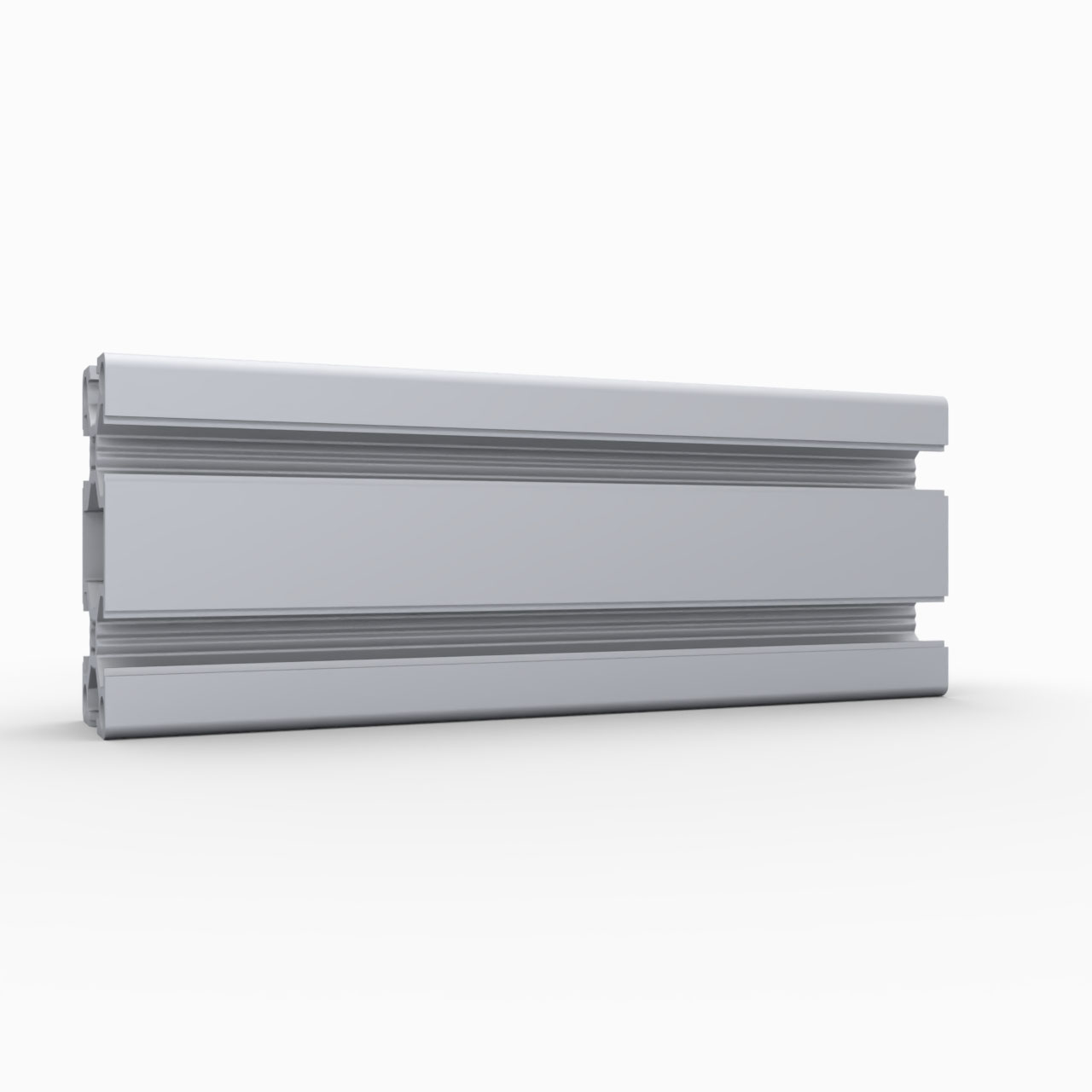

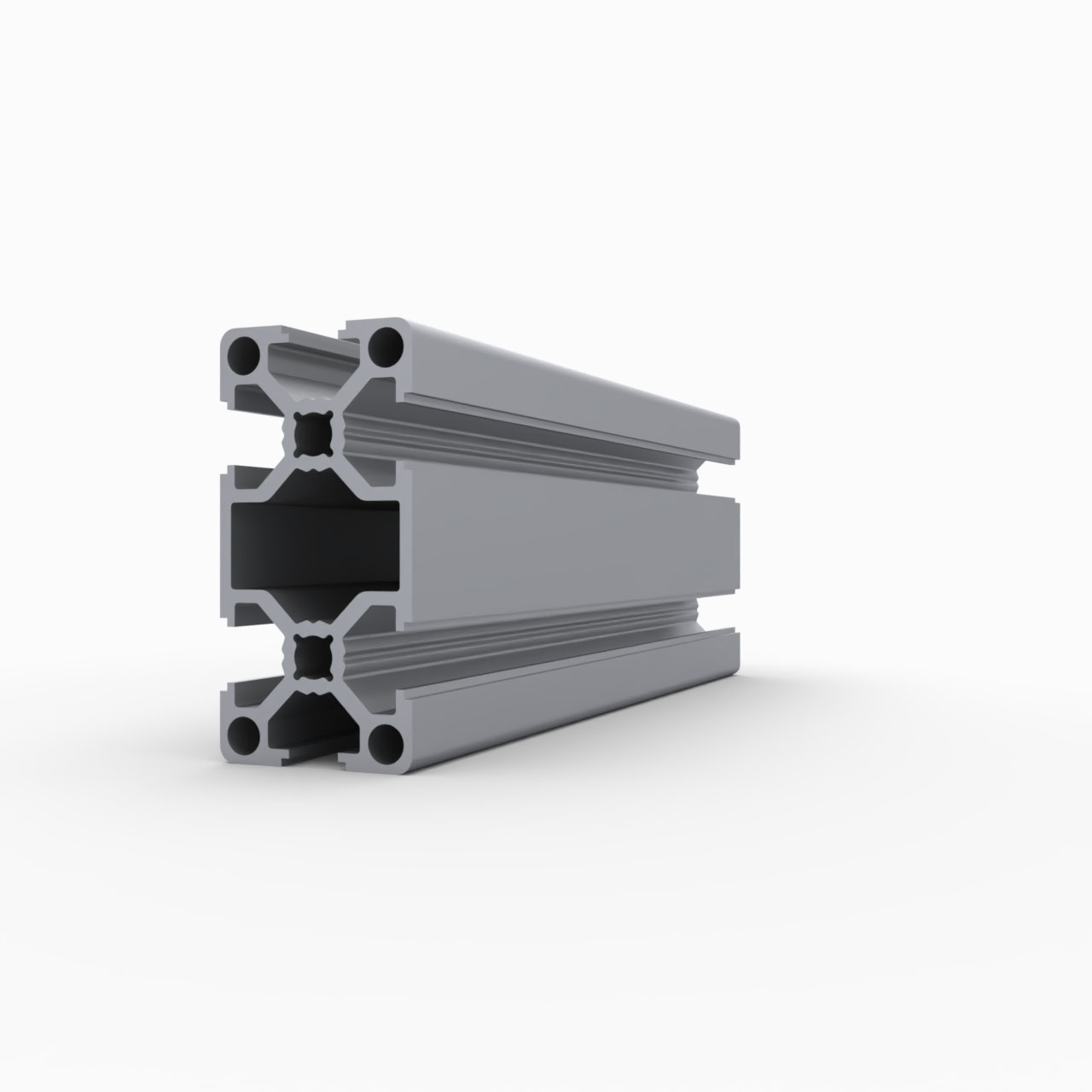

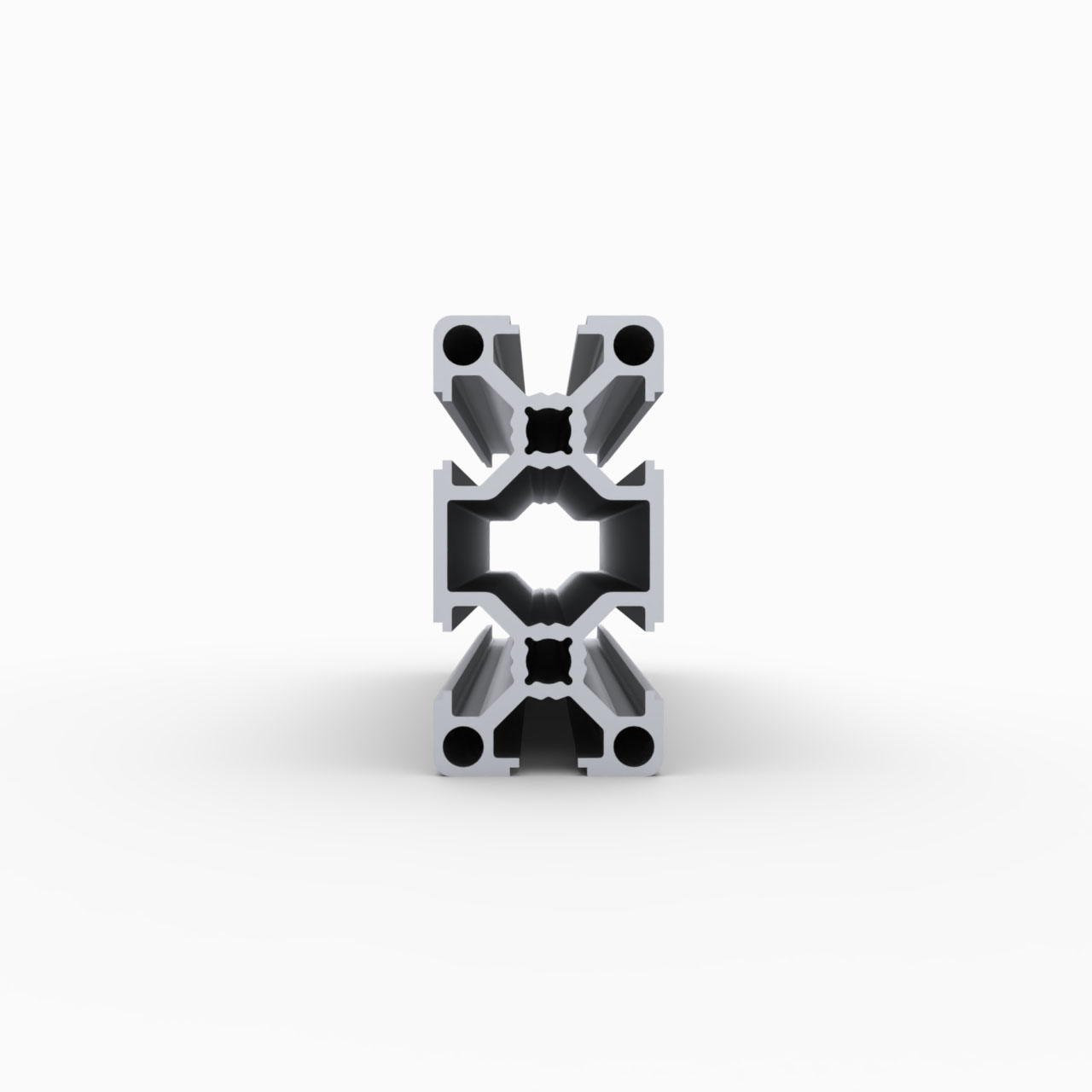

Конструкционный профиль 25х50 с пазом 6 мм
1 315.00 руб. от 1 м.
( -2 % )
1 288.70 РУБ.
от 5 м.
( -3 % )
1 275.55 РУБ.
от 20 м.
( -6 % )
1 236.10 РУБ.
от 50 м.
( -8 % )
1 209.80 РУБ.
от 100 м.
( -10 % )
1 183.50 РУБ.
от 200 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков


Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
+
шт.
2.
мм.
+
шт.
3.
мм.
+
шт.
4.
мм.
+
шт.
5.
мм.
+
шт.
Цена 1 реза ( для арт. OB-2550 ): 40 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 5040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-2550 | Профиль 25х50 мм. Паз 6 мм (Анодированный) (2D-Модель профиля).DXF
Скачать
2. OB-2550 | Профиль 25х50 мм. Паз 6 мм (Анодированный) (3D-Модель профиля).STEP
Скачать
3. OB-2550 | Профиль 25х50 мм. Паз 6 мм (Анодированный) (Чертеж).PDF
Скачать

Описание


Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
OB-2550
Длина профиля(макс), мм:
5040
Дробеструйная обработка:
Есть
Профили:
с пазом 6 мм, 25х25, 25х50
Ширина паза, мм:
6
Материал:
AlMgSi 6063 Т66
Покрытие:
Анодирование(Серебро)
Тип сырья:
Первичное
Вес, кг/м:
1.01
Площадь сечения, см2:
3,67
Момент инерции, Ix(см4):
2,41
Момент инерции, Iy(см4):
9,12
Момент сопротивления, WX (см3):
1,93
Момент сопротивления, WY (см3):
3,65
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-2550
