38.80 руб.
RSI

Цена за 1 шт.

Количество
Наличие Г-3-25 | Соединительная пластина Г-типа 3 отверстия
ПОД
ЗАКАЗ
Наличие Г-3-25 | Соединительная пластина Г-типа 3 отверстия
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 10 рабочих дней

Описание

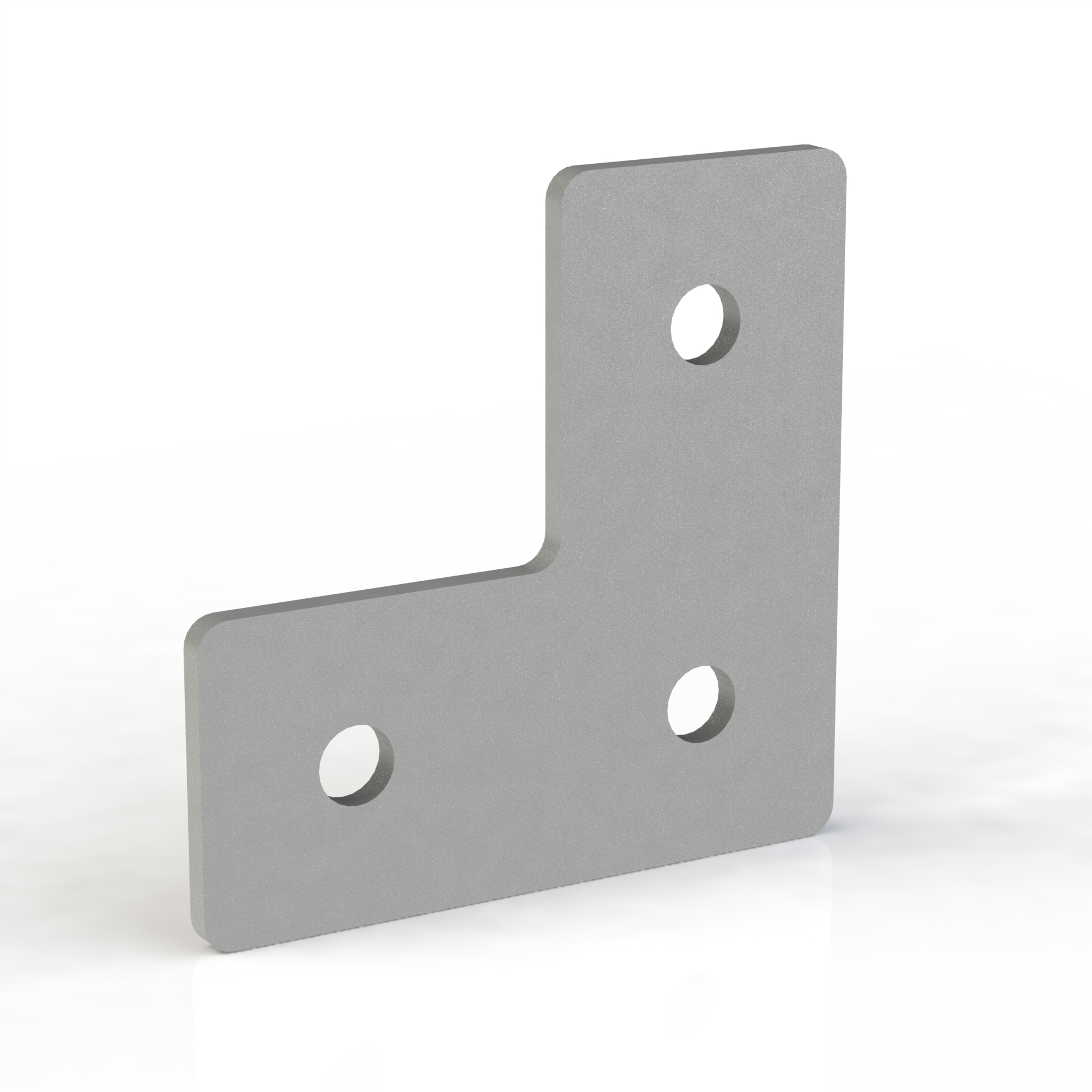

Стальная пластина Г-типа для крепления конструкционного профиля серии 25.

Загрузить:
- 3D модель (Г-3-25.step)

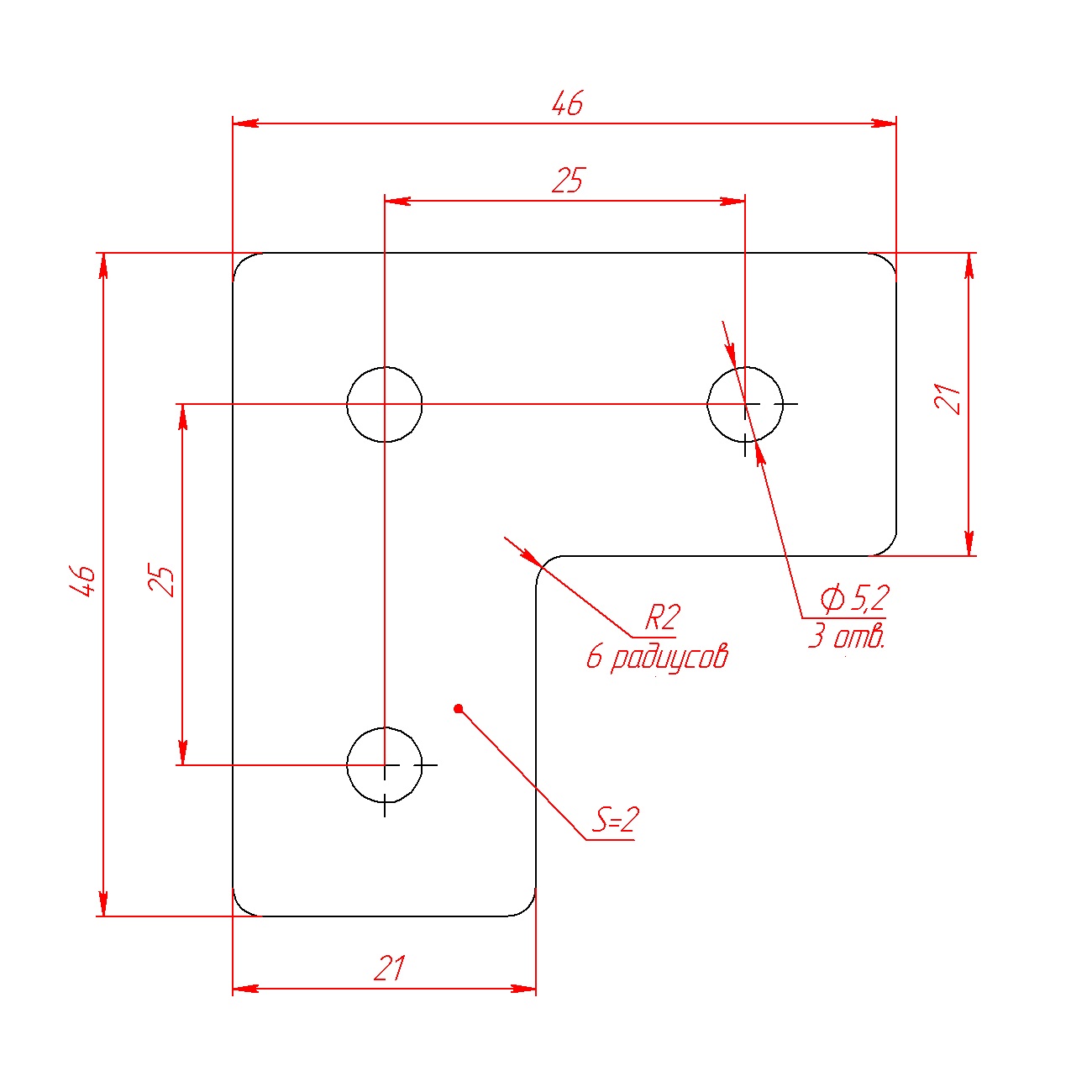

- Чертеж (Г-3-25.pdf)

Не забудьте купить комплект крепежа к соединительной пластине арт. Г-3-25:

Вариант 1:
1. Винт М5х10 мм ISO 7380 | или Винт М5х10 DIN 912 - 3 шт.
2. Гровер D5 DIN 7980 - 3 шт.
3. Сухарь пазовый М5 арт. 5270 | или Сухарь пазовый с прижимным шариком М5 арт. 5047- 3 шт.

Вариант 2:
1. Винт М5х10 мм ISO 7380 | или Винт М5х10 DIN 912- 3 шт.
2. Гровер D5 DIN 7980 - 3 шт.
3. Т-гайка М5-20 арт. 5002 - 3 шт.

Вариант 3:
1. Болт Т-образный М5х10 паз 6, арт. 5384 - 3 шт.
2. Гровер D5 DIN 7980 - 3 шт.
3. Гайка шестигранная М5 DIN934 - 3 шт.

Характеристики

Артикул:
Г-3-25
Тип пластины:
Г-типа
Профили:
с пазом 6 мм, 25х25, 25х50
Материал:
Сталь 2 мм
Покрытие:
Полимерное порошковое покрытие
Тип сырья:
Первичное
Вес, кг:
0,022
Цвет:
Серый
