Г-4-25 | Соединительная пластина Г-типа 4 отверстия

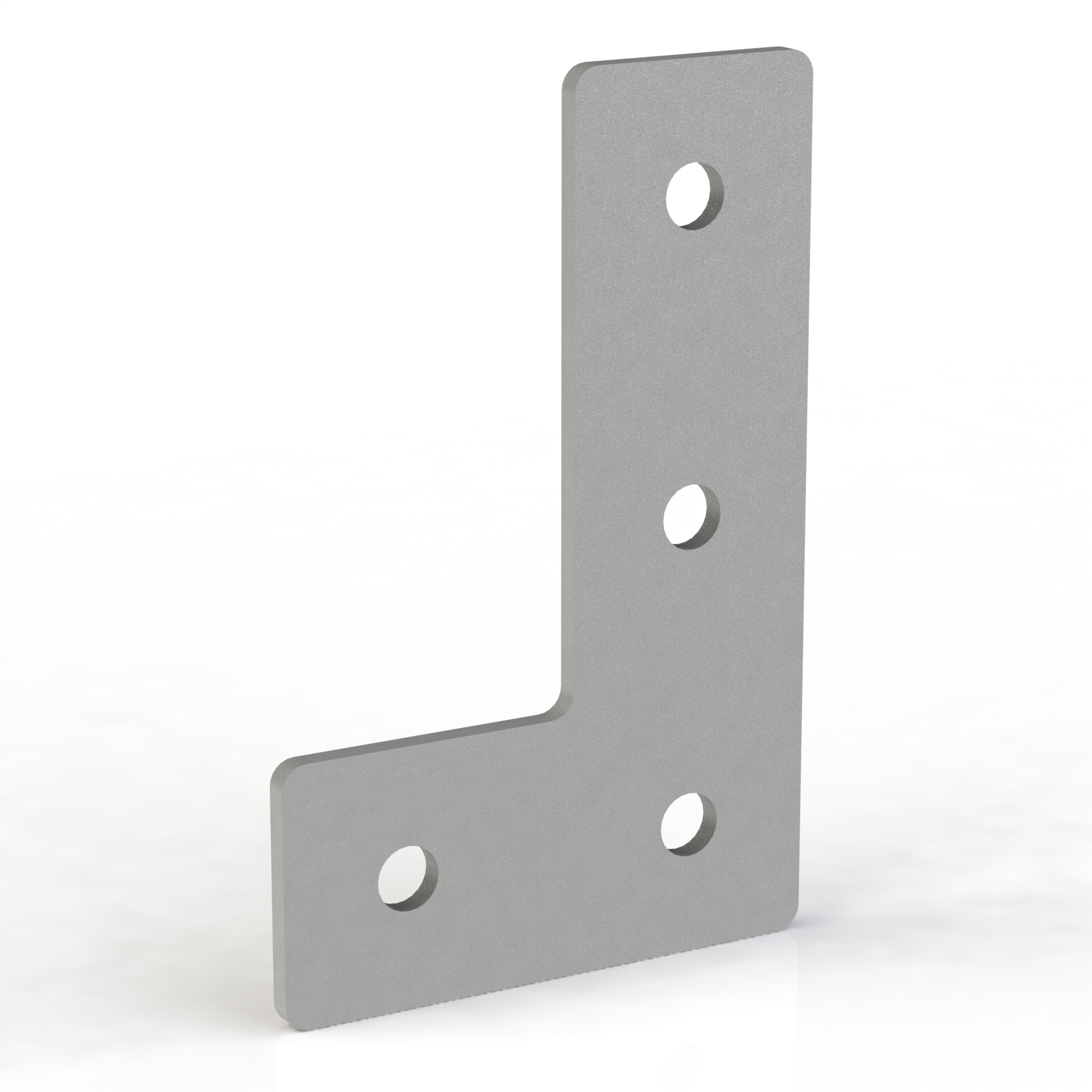

Пластина соединительная Г-4-25

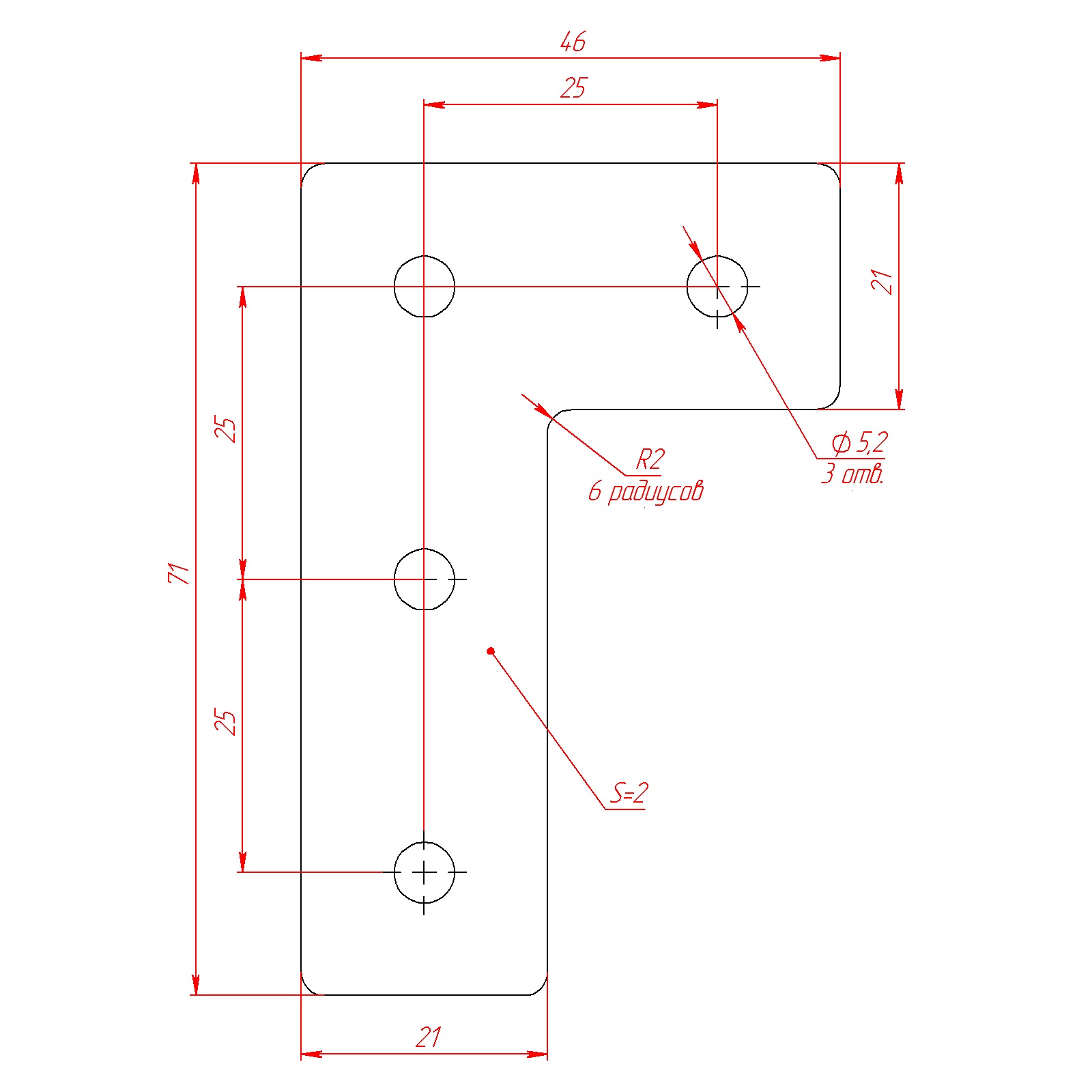

Чертеж пластины арт. Г-4-25
51.00 руб. от 1 шт.
( -3 % )
49.47 РУБ.
от 10 шт.
( -5 % )
48.45 РУБ.
от 50 шт.
( -8 % )
46.92 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие Г-4-25 | Соединительная пластина Г-типа 4 отверстия
НА СКЛАДЕ
≈ 30 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Г-4-25 | Соединительная пластина Г-типа 4 отверстия
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 10 рабочих дней

Описание

Стальная пластина Г-типа на 4 отверстия для крепления конструкционного профиля серии 25.
Загрузить:
- 3D модель (Г-4-25.step)
- Чертеж (Г-4-25.pdf)
Не забудьте купить комплект крепежа к соединительной пластине арт. Г-4-25:

Вариант 1:
1. Винт М5х10 мм ISO 7380 | или Винт М5х10 DIN 912 - 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Сухарь пазовый М5 арт. 5270 | или Сухарь пазовый с прижимным шариком М5 арт. 5047- 4 шт.

Вариант 2:
1. Винт М5х10 мм ISO 7380 | или Винт М5х10 DIN 912- 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Т-гайка М5-20 арт. 5002 - 4 шт.

Вариант 3:
1. Болт Т-образный М5х10 паз 6, арт. 5384 - 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Гайка шестигранная М5 DIN934 - 4 шт.

Характеристики

Артикул:
 Г-4-25
Тип пластины:
 Г-типа
Профили:
 с пазом 6 мм, 25х25, 25х50
Материал:
 Сталь 2 мм
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,030
Цвет:
 Серый

Возможные замены или аналоги для арт. Г-4-25:

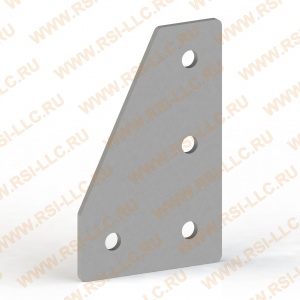

Г-4-У-25 | Соединительная пластина Г-типа усиленная, 4 отверстия Г-4-У-25 | Соединительная пластина Г-типа усиленная, 4 отверстия
51.00 руб./шт.

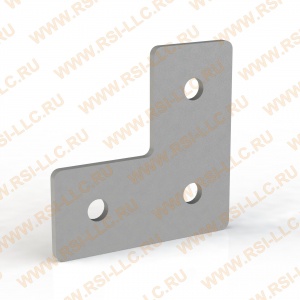

 ⓘ - в наличии ≈ 0 шт. ⓘ Г-3-25 | Соединительная пластина Г-типа 3 отверстия Г-3-25 | Соединительная пластина Г-типа 3 отверстия
39.00 руб./шт.

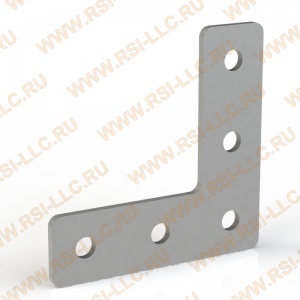

 ⓘ - в наличии ≈ 10 шт. ⓘ Г-5-20 | Соединительная пластина Г-типа, 5 отверстий Г-5-20 | Соединительная пластина Г-типа, 5 отверстий
