65.00 руб. от 1 шт.
( -5 % )
61.75 РУБ.
от 50 шт.
( -6 % )
61.10 РУБ.
от 100 шт.
( -8 % )
59.80 РУБ.
от 500 шт.
( -10 % )
58.50 РУБ.
от 1000 шт.
RSI
Количество
Наличие 5291 | Резьбовой соединитель М12х30 к профилям серий 40, 45 и 50
НА СКЛАДЕ ≈ 1000 шт.
В ПУТИ > 1000 шт.

Описание

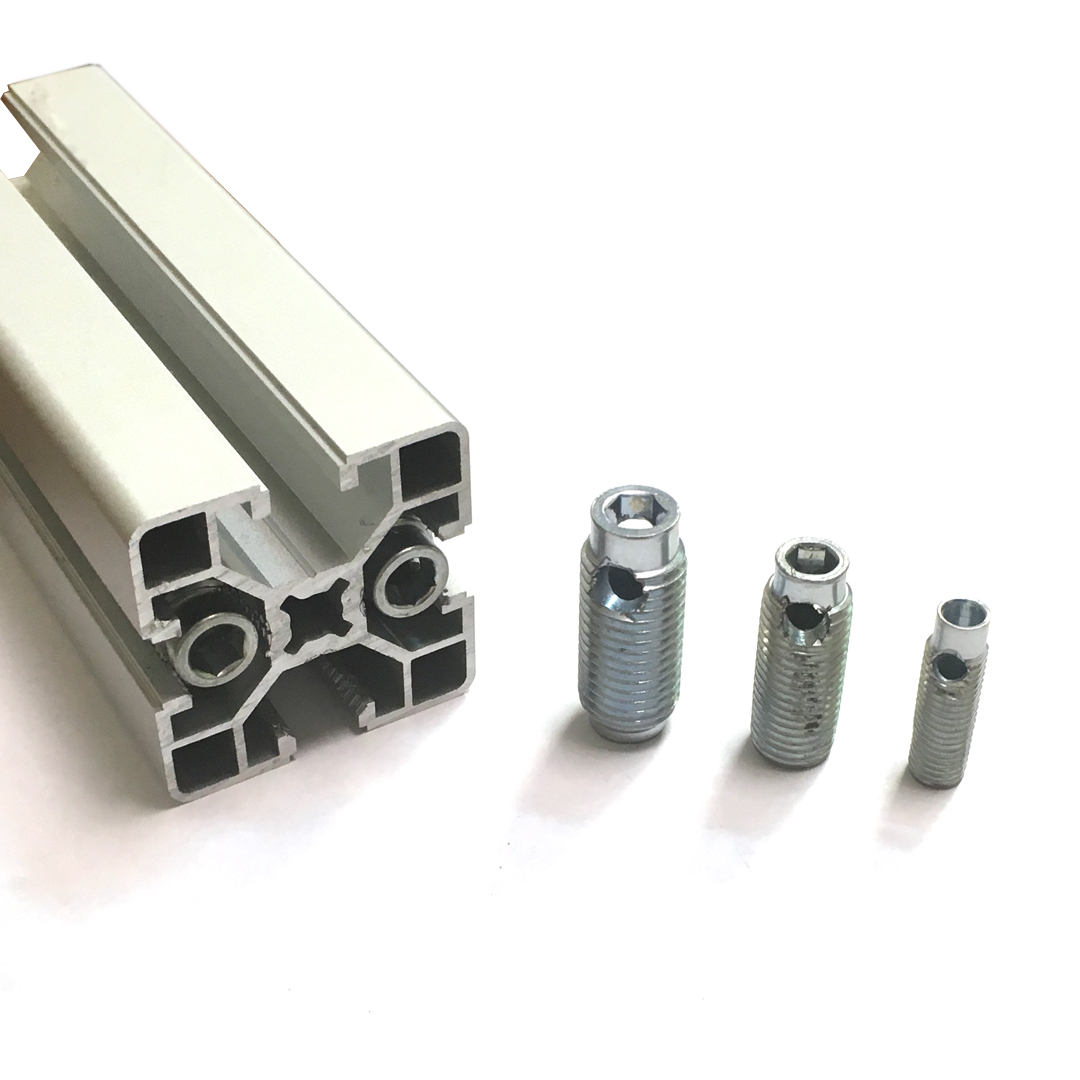

Данный соединитель с левой резьбой М12 применяется для соединения профилей под углом 90 градусов.
Совместим со следующими типами конструкционных профилей:
- Серия 40 (40х40, 40х80, 40х120, 40х160, 80х80) только с пазом 8 мм  ( с пазом 10 мм - не совместим)
- Серия 45 (45х45, 45х90, 90х90)
- Серия 50 (50х50, 50х100, 100х100)

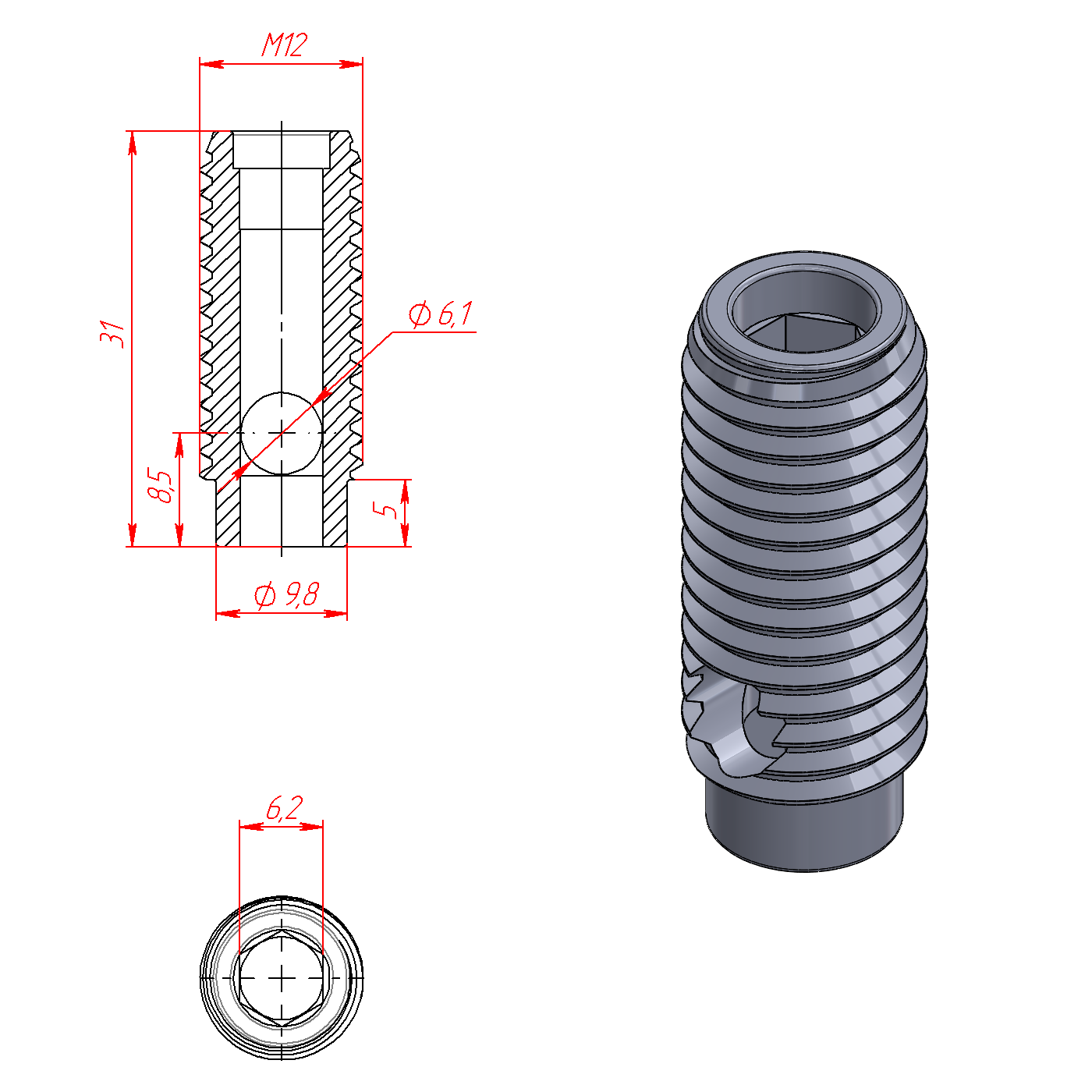

Резьбовые соединители, чертеж.jpg

  Загрузить:
 - 3D-модель (5291.step)
 - 3D-модель упрощенная (5291.step)
 - Чертёж (5291.pdf)
Не забудьте купить комплект крепежа для резьбового соединителя арт. 5291:

К профилям серии 40 с пазом 8 мм

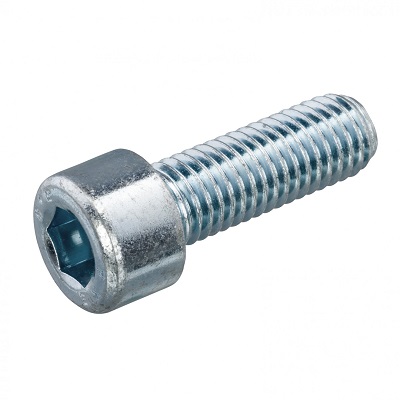

1. Винт М6х45 DIN912 - 1 шт.

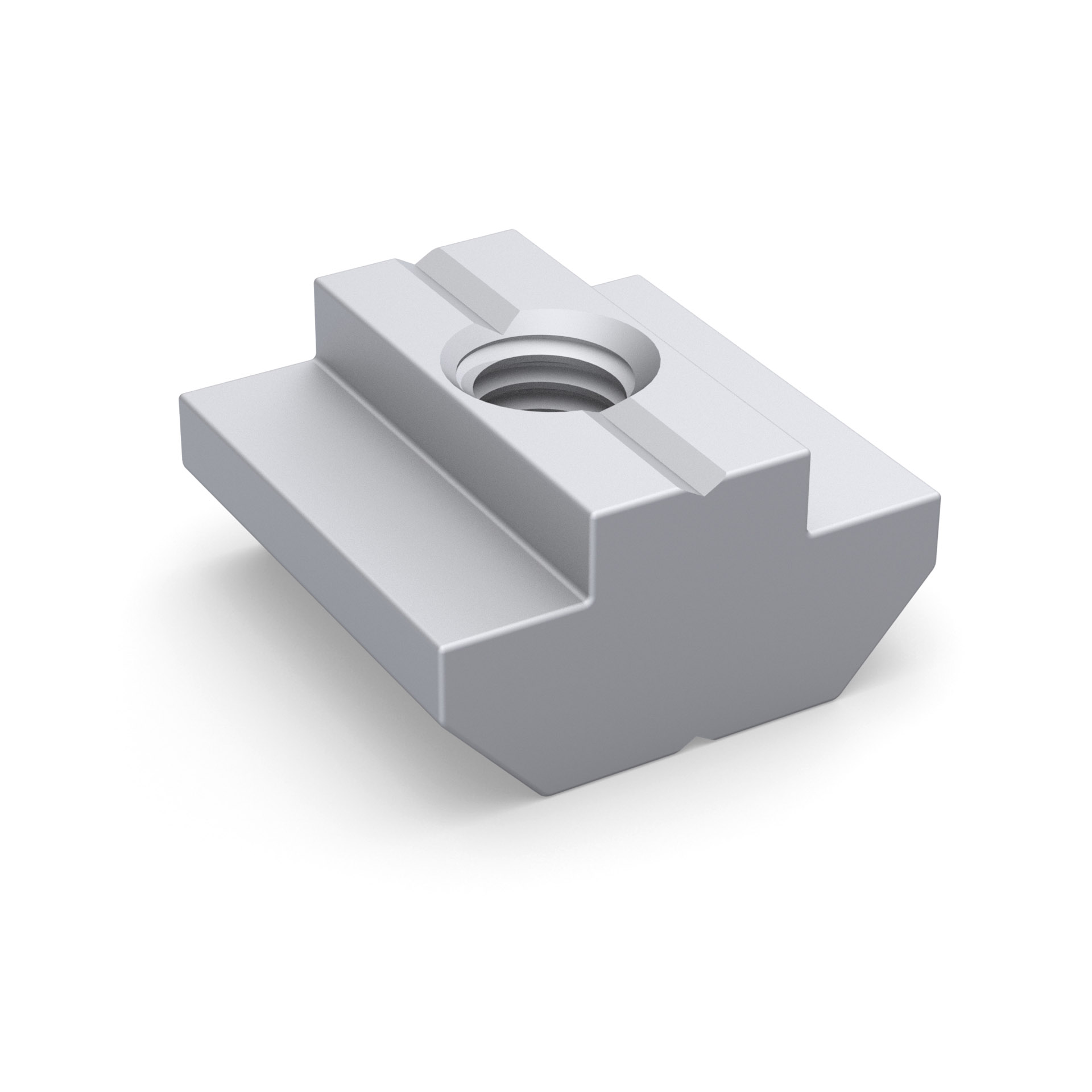

2. Сухарь М6-40 арт. 5070 - 1 шт. / или Т-гайка М6-40 арт. 5011 - 1 шт.

К профилям серий 45 и 50 с пазом 10 мм
1. Винт М6х45 DIN912 - 1 шт.

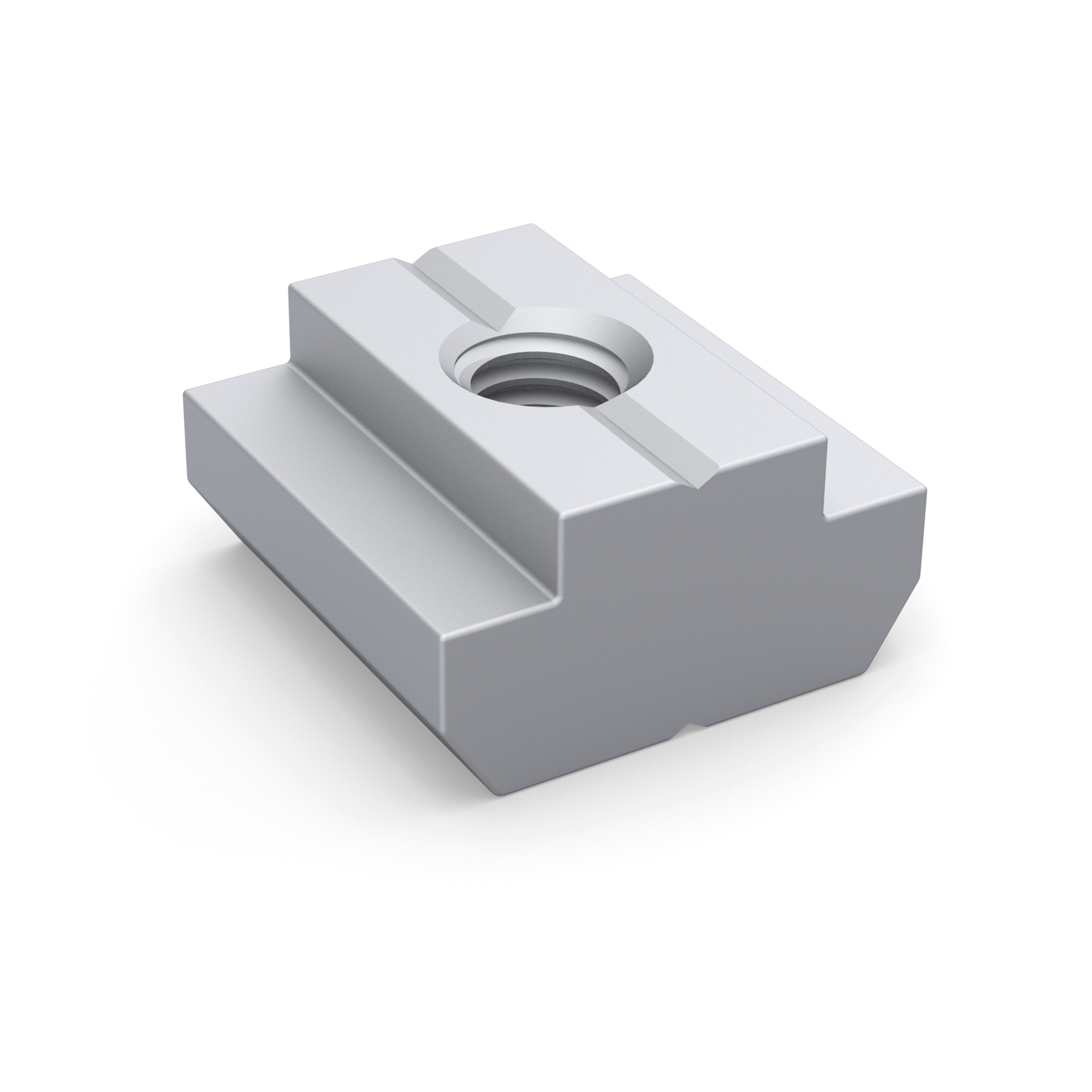

2. Сухарь М6 паз 10 арт. 5073 - 1 шт. / или Т-гайка М6 паз 10 арт. 5017 - 1 шт.






Характеристики

Артикул:
5291
