TRH45-A / HGW45CA | Каретка c фланцем 45 мм

TRH45-A каретка с фланцем

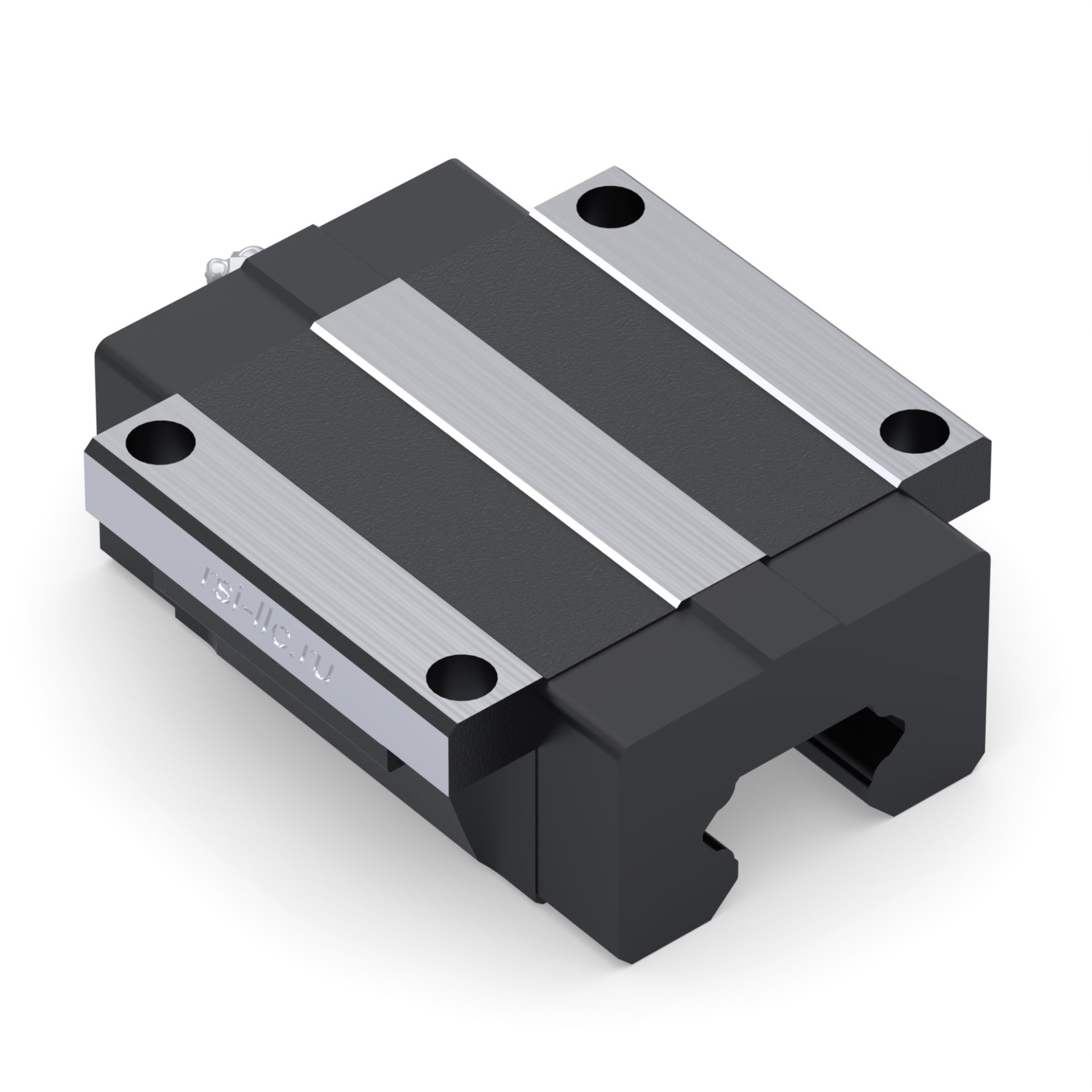

Каретка с фланцем для профильной рельсовой направляющей TRH45
Опорный модуль с фланцем для TRH45 мм

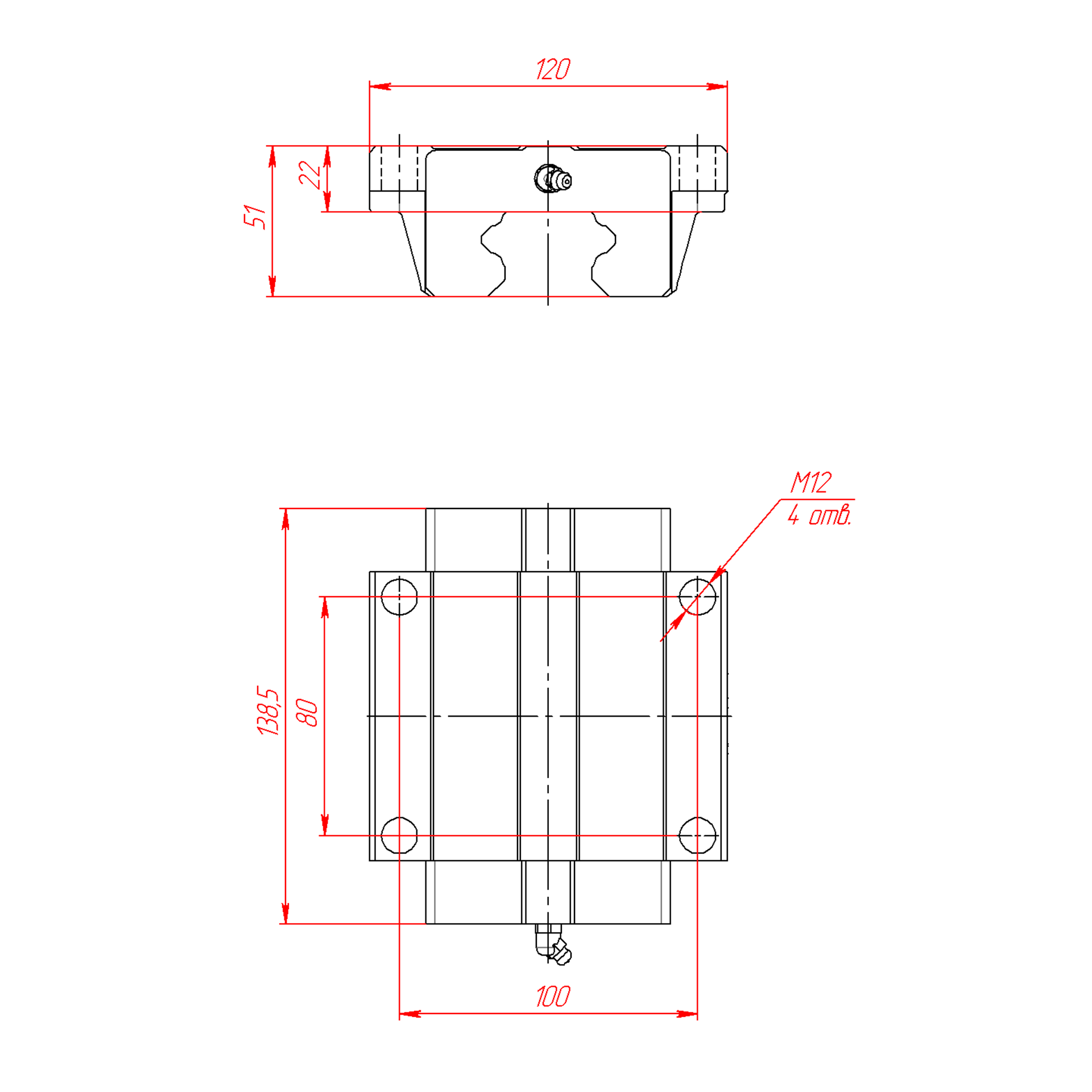

Чертёж опорного модуля с фланцем арт. TRH45A

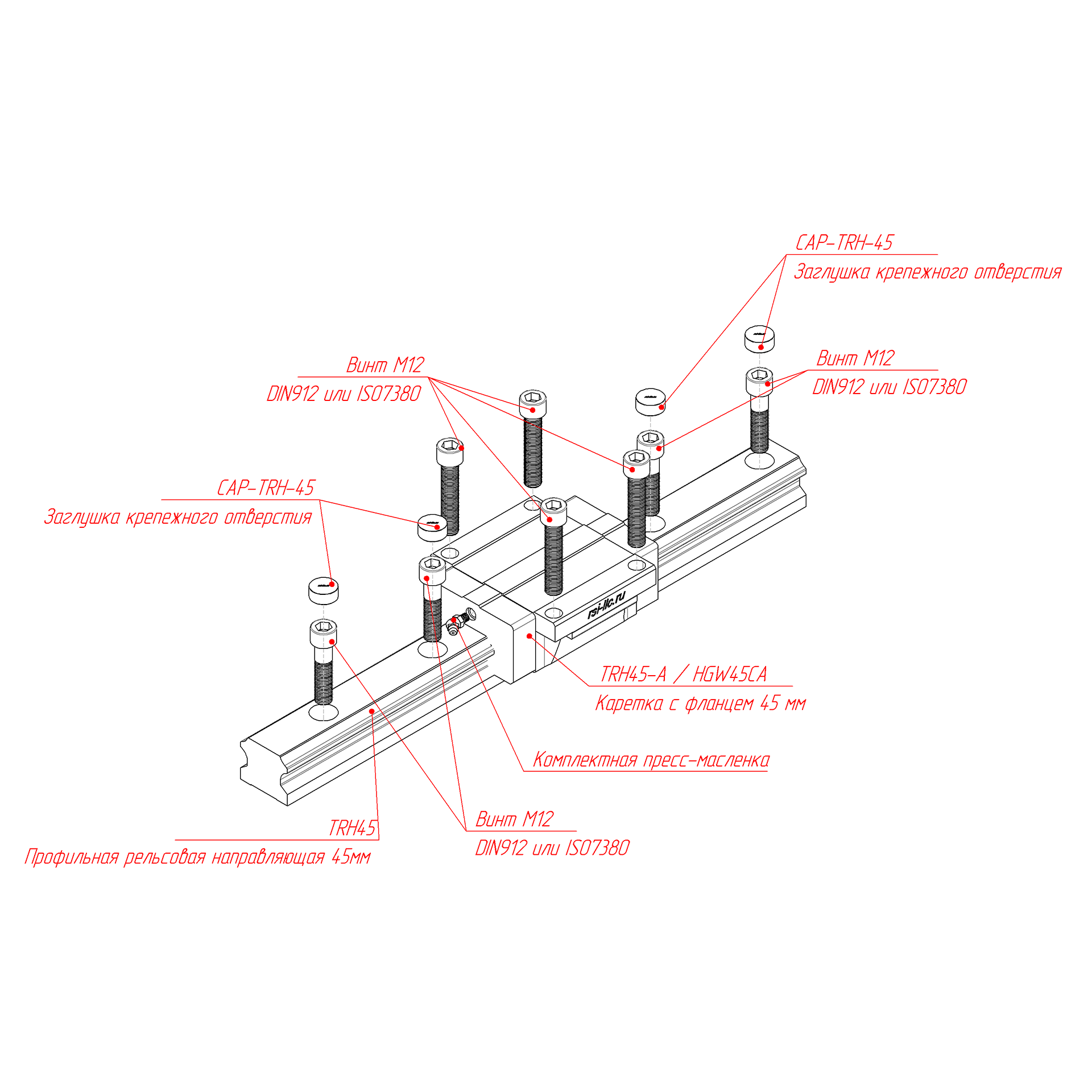

Схема установки профильной рельсовой направляющей 45 мм и каретки с фланцем TRH45-A

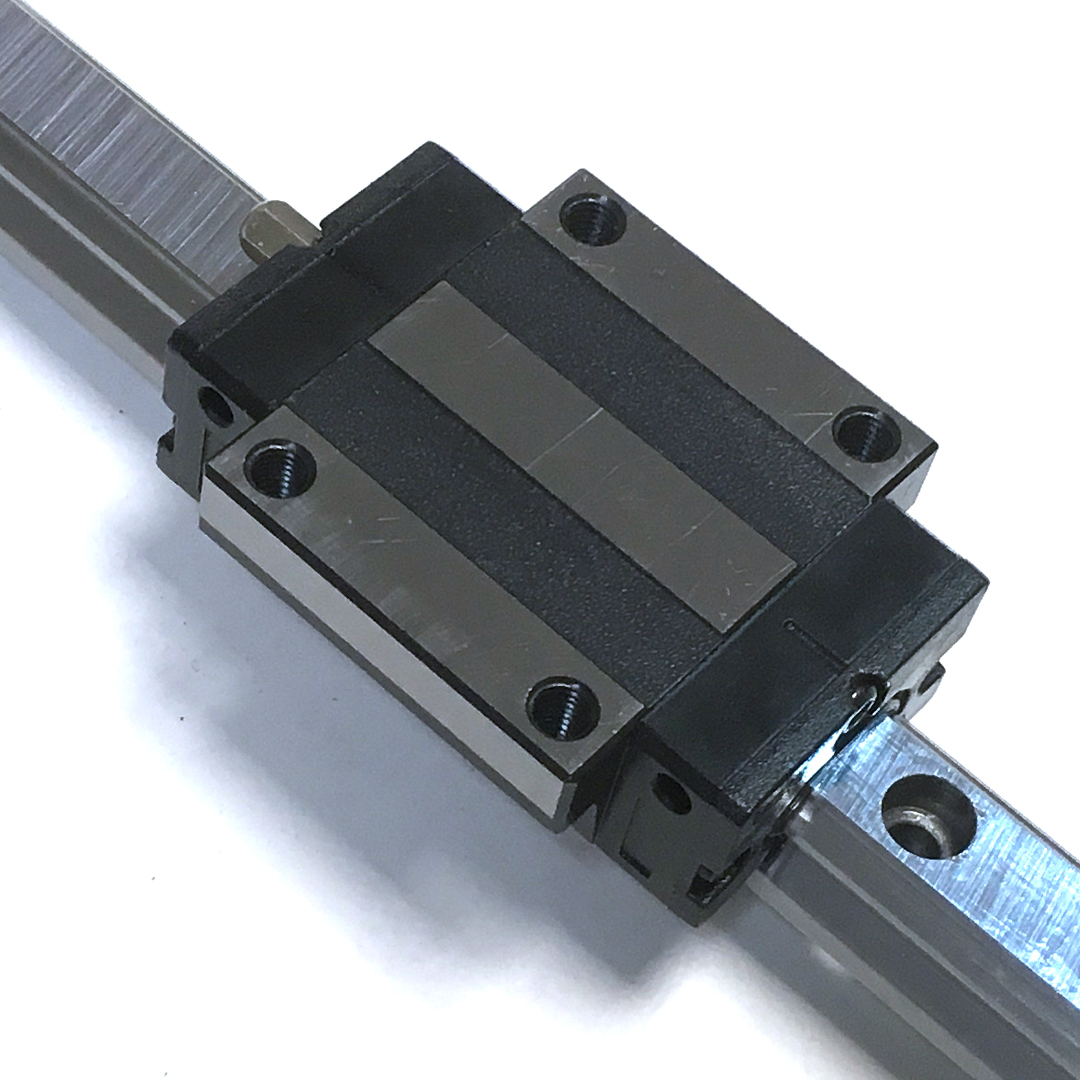

Фланцевая каретка TRH45-A
TRH45-A / HGW45CA | Каретка c фланцем 45 мм изображение 6
7 150.00 руб. от 1 шт
от 2 шт 7 007.00 ₽ −2%
от 3 шт 6 864.00 ₽ −4%
от 6 шт 6 721.00 ₽ −6%
от 15 шт 6 578.00 ₽ −8%
от 20 шт 6 435.00 ₽ −10%
от 25 шт 6 292.00 ₽ −12%
Наличие TRH45-A / HGW45CA | Каретка c фланцем 45 мм
На складе 130 шт
В пути 20 шт
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
TRH45-A / HGW45CA | Каретка c фланцем 45 мм (3D Модель).STEP
3D Модель · ZIP
ZIPСкачатьАрхив ZIP
TRH45-A / HGW45CA | Каретка c фланцем 45 мм (3D Модель).ZIP

Описание

Слайдер (опорный модуль, каретка) с фланцем TRH45-A / HGW45CA  - шариковый подшипник линейного перемещения на рельс TRH45.
По всем габаритным и присоединительным размерам аналогичен каретке Hiwin HGW45CC
trh-35A чертеж с кареткой с фланцем

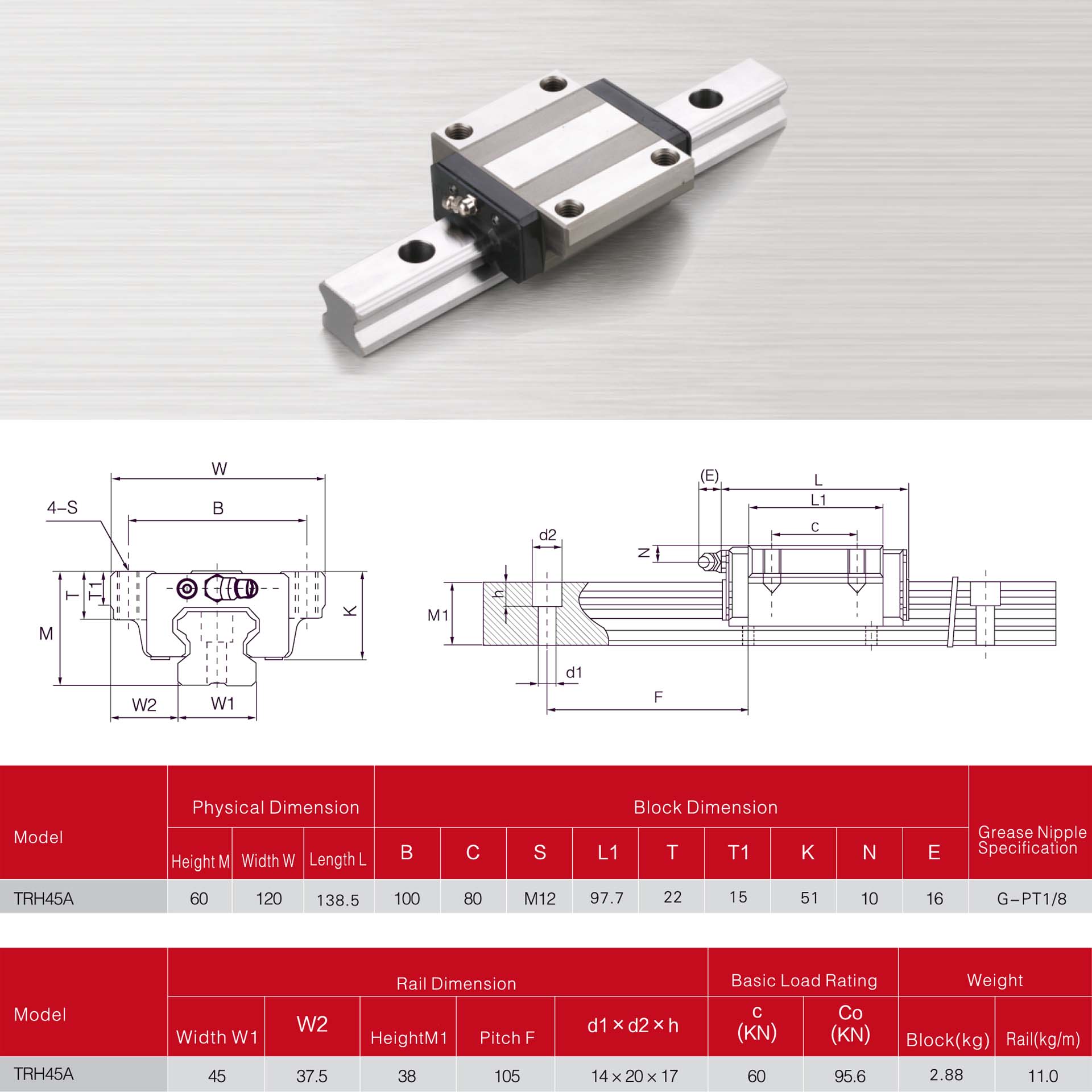

TRH-45A таблица с размерами

Характеристики

Артикул:
 TRH45-A / HGW45CA
Вес, кг:
 2,92
Типоразмер:
 45
Статическая грузоподъемность, Н:
 102710
Динамическая грузоподъемность, Н:
 77570
