TRH45 | Профильная рельсовая направляющая 45 мм

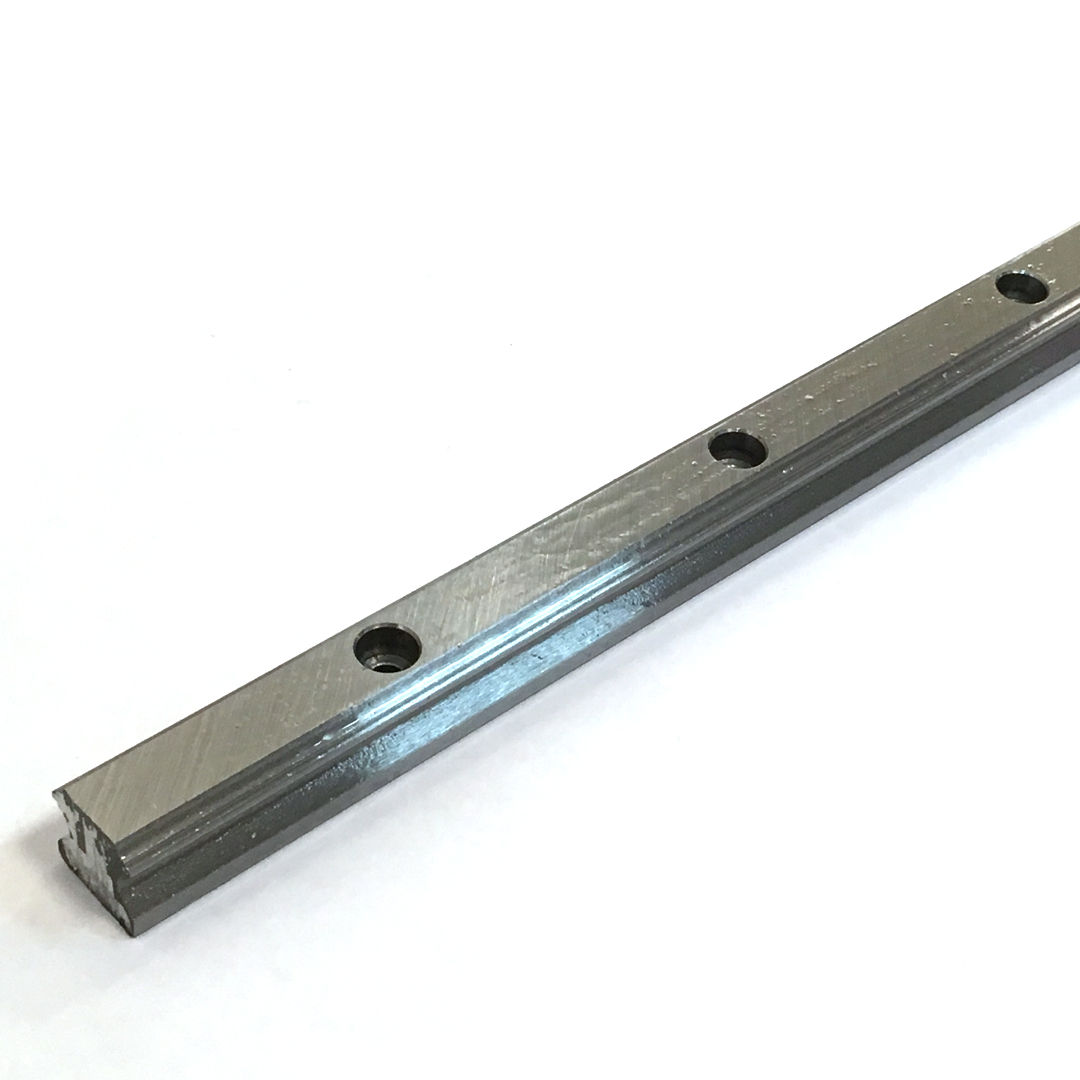

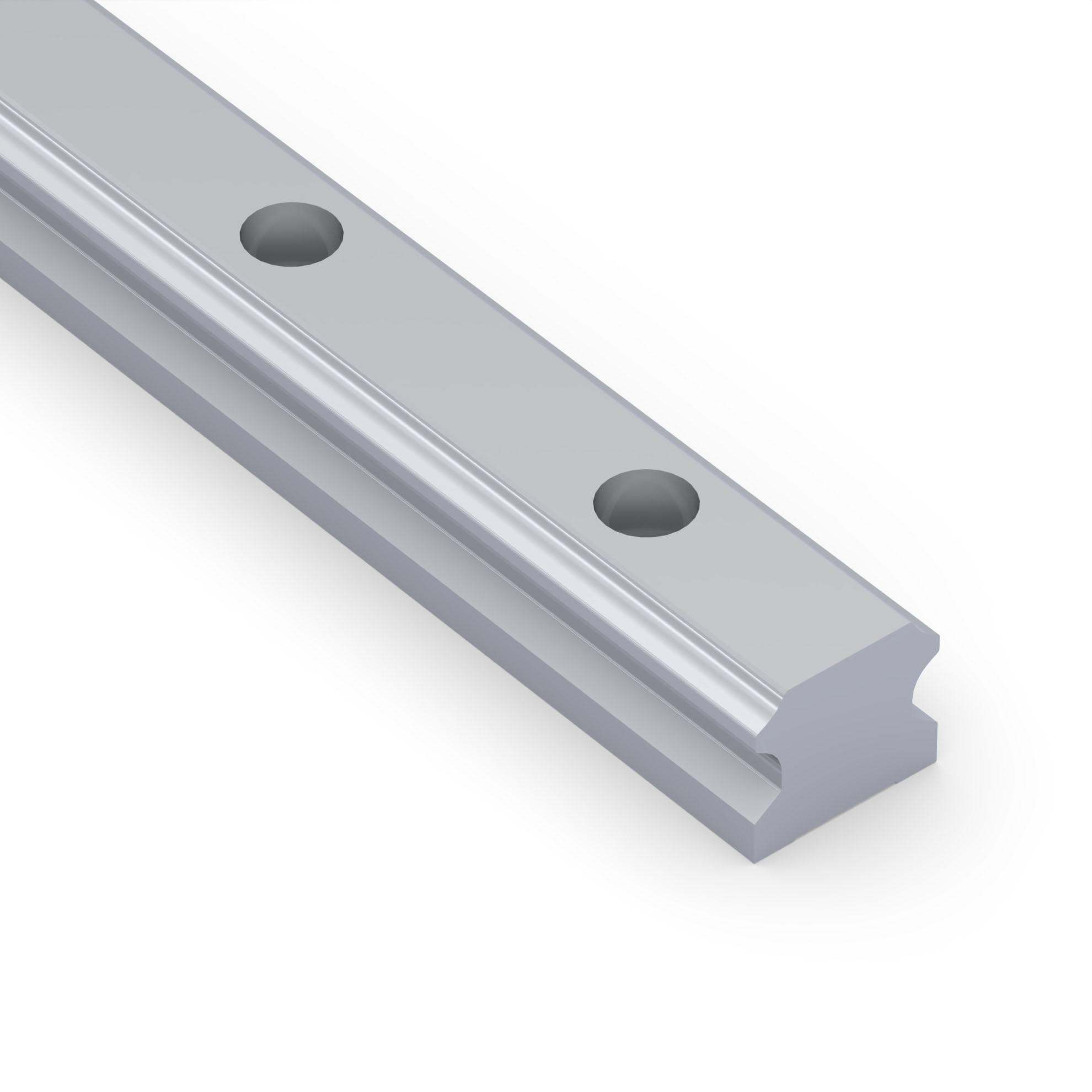

Профильный рельс типоразмер 45

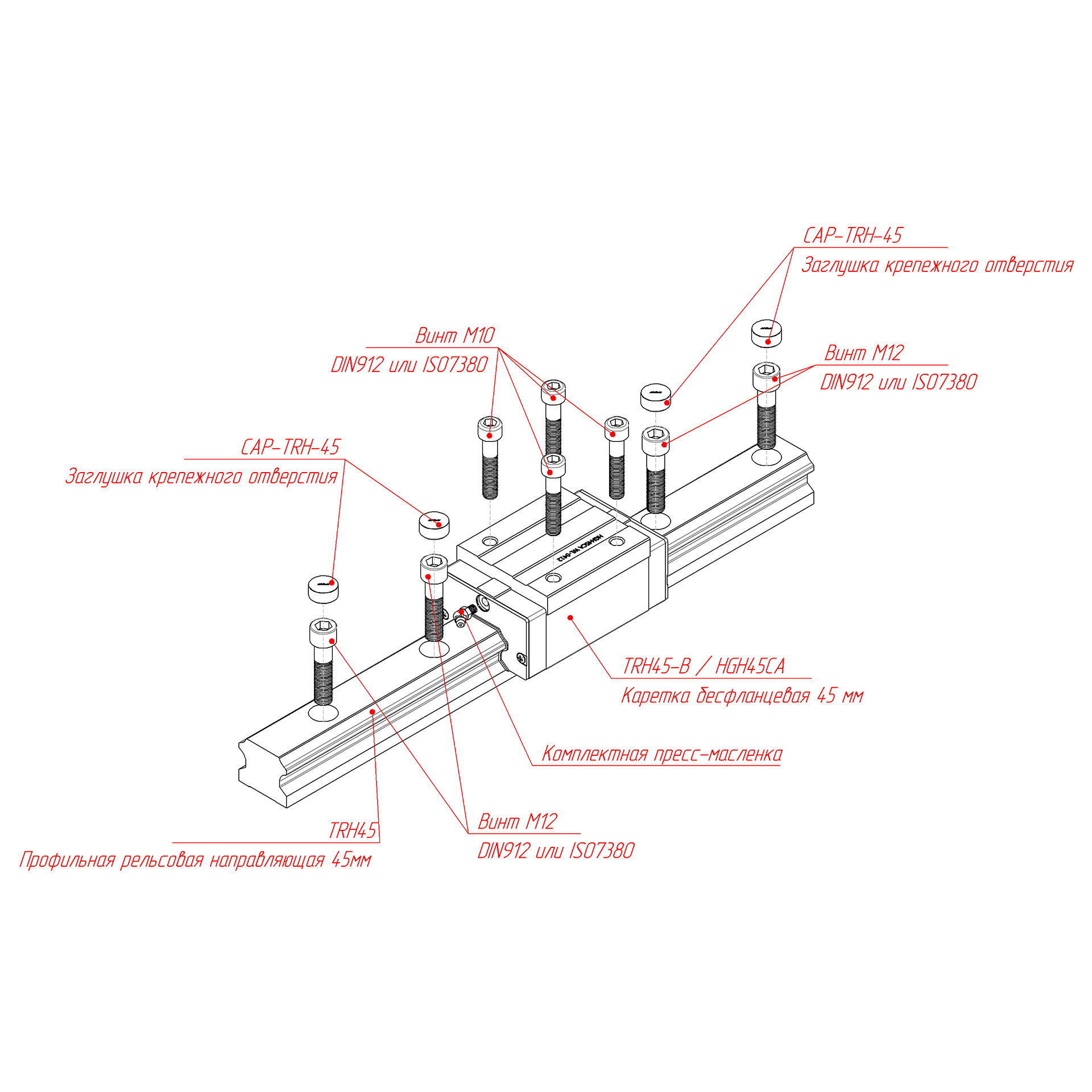

Сборка с профильной рельсовой направляющей и бесфланцевой кареткой TRH45-B / HGH45CA

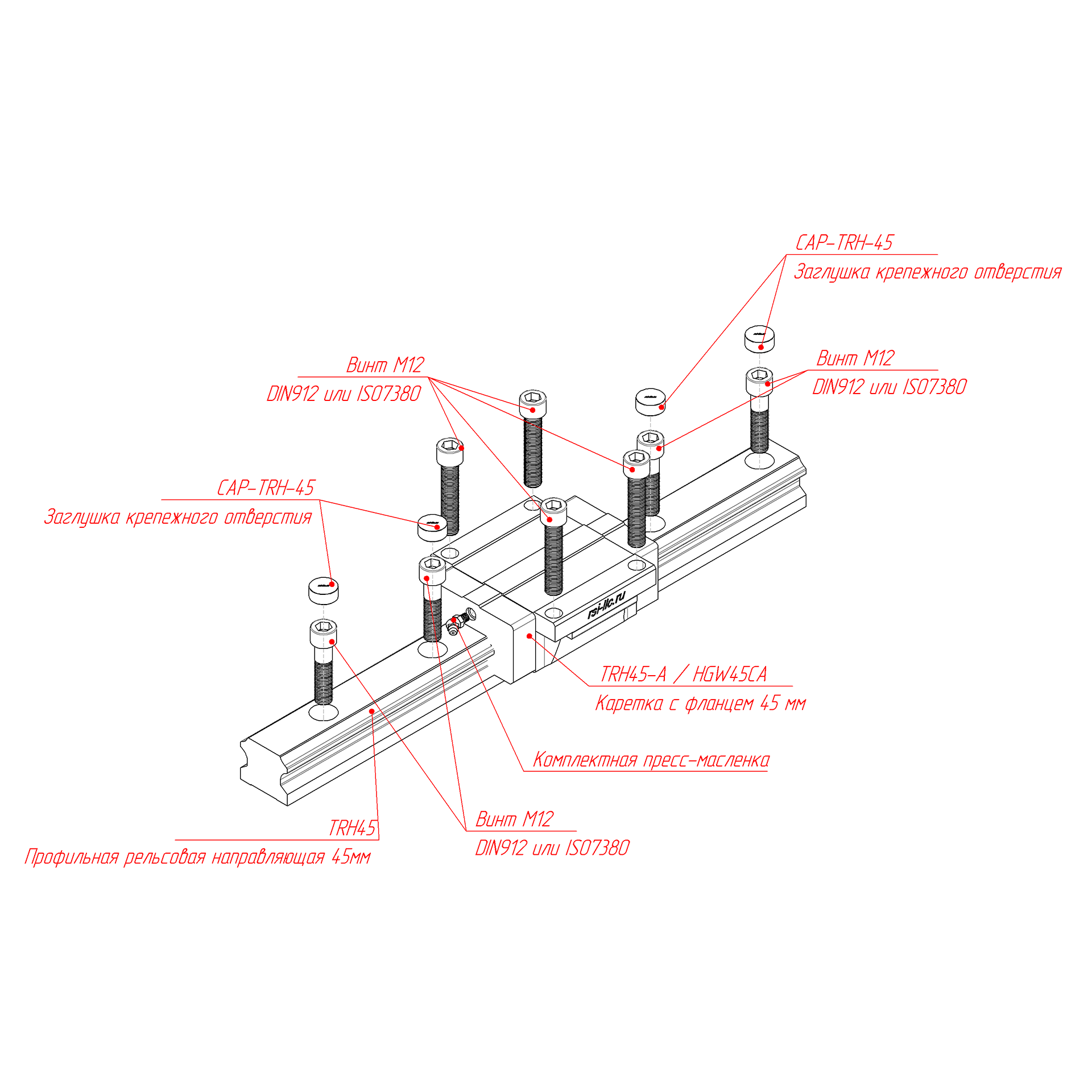

Схема установки профильной рельсовой направляющей 45 мм и каретки с фланцем TRH45-A

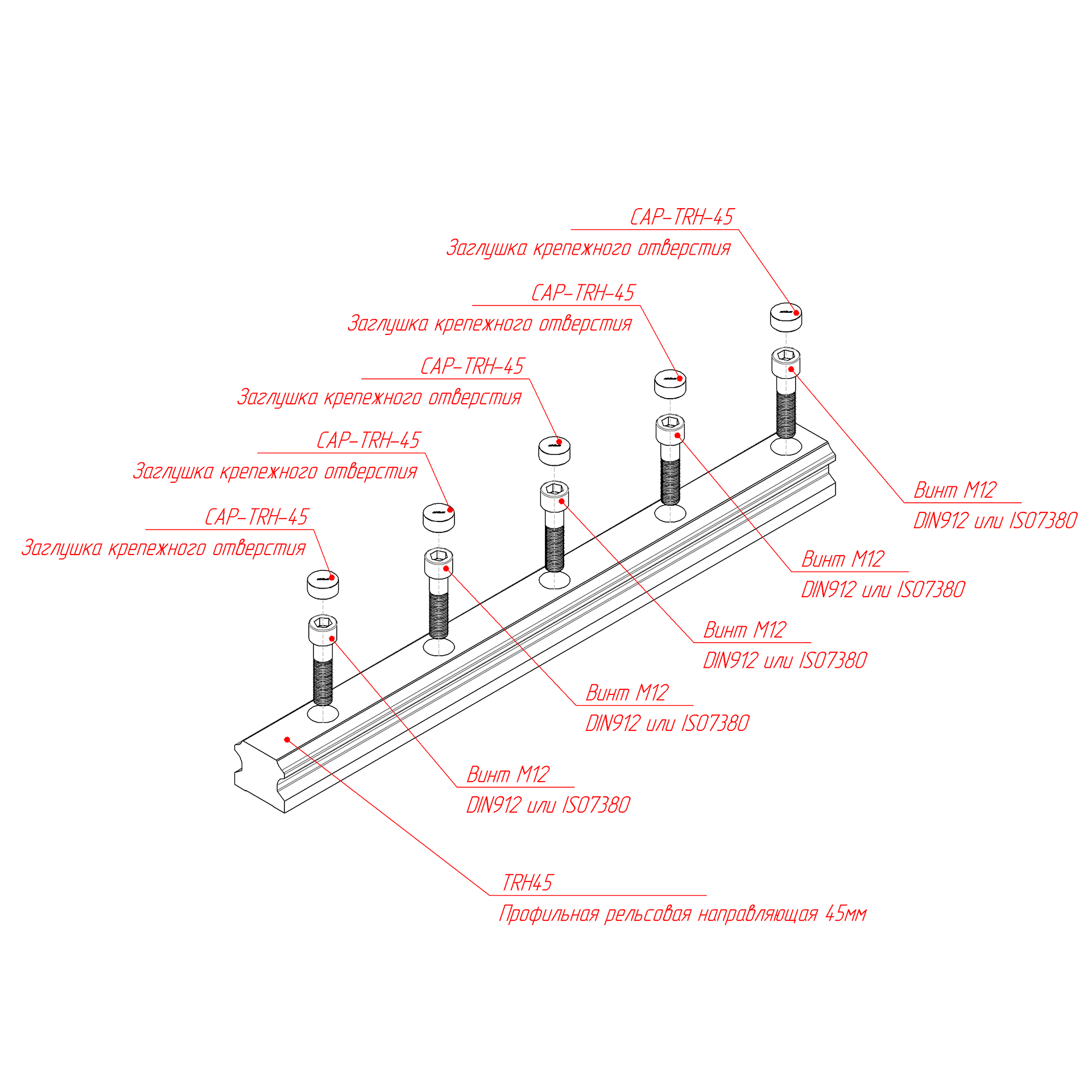

Крепление рельсовой направляющей TRH45 к поверхности при помощи винтов
TRH45 | Профильная рельсовая направляющая 45 мм изображение 4
TRH45 | Профильная рельсовая направляющая 45 мм изображение 5
TRH45 | Профильная рельсовая направляющая 45 мм изображение 6
14 545.00 руб. от 1 м
от 2 м 14 254.10 ₽ −2%
от 4 м 13 963.20 ₽ −4%
от 6 м 13 672.30 ₽ −6%
от 8 м 13 381.40 ₽ −8%
от 10 м 13 090.50 ₽ −10%
от 12 м 12 799.60 ₽ −12%
Наличие TRH45 | Профильная рельсовая направляющая 45 мм
На складе 150 м
В пути 160 м
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
4.01 м
Добавить
Купить с резкой пополам · бесплатно
2+2 м
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
TRH45 | Профильная рельсовая направляющая 45 мм (3D Модель).STEP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
TRH45 | Профильная рельсовая направляющая 45 мм (3D Модель).ZIP

Описание

Стальной профильный рельс он же  направляющая для станка с ЧПУ, и прочих точных систем линейных перемещений.
Типоразмер 45 мм.
Рельс TRH45 полностью аналогичен по размерам рельсам Hiwin HGR45.
Продается отрезками кратными 2000 мм.
Рез осуществляется абразивной отрезной пилой, в следствие чего:
Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется. Просьба учитывать эти условия при заказе продукции.
Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.

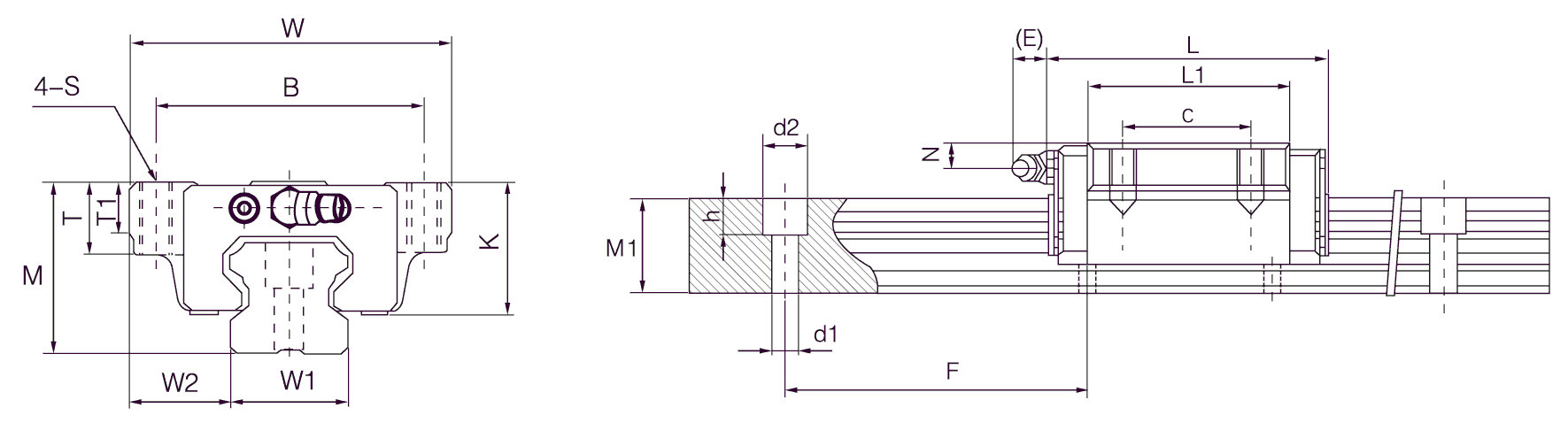

trh35 рельс с кареткой без фланца

TRH-45B таблица с размерами

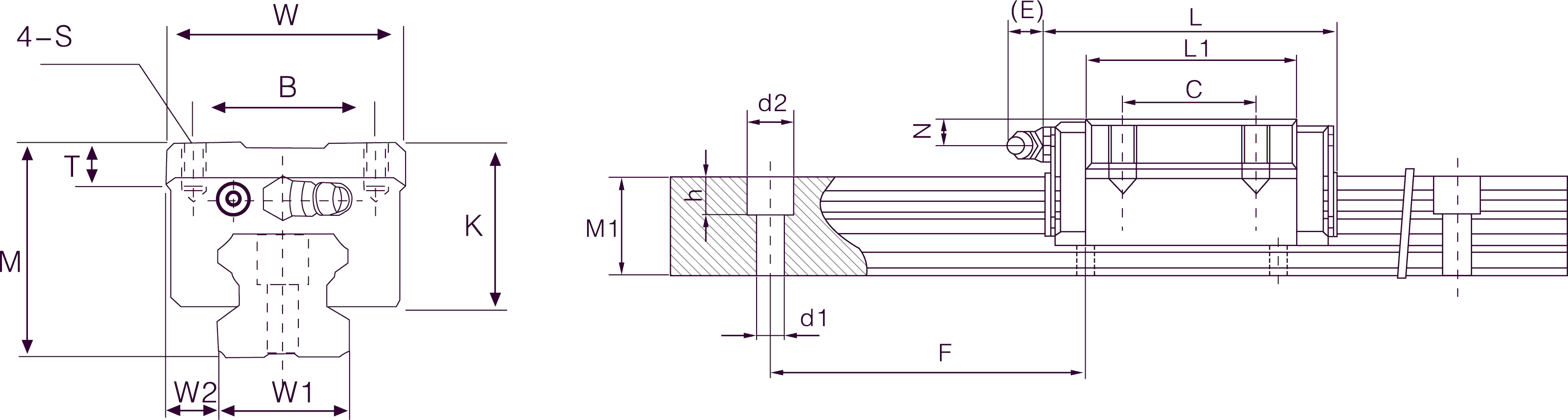

trh-35A чертеж с кареткой с фланцем

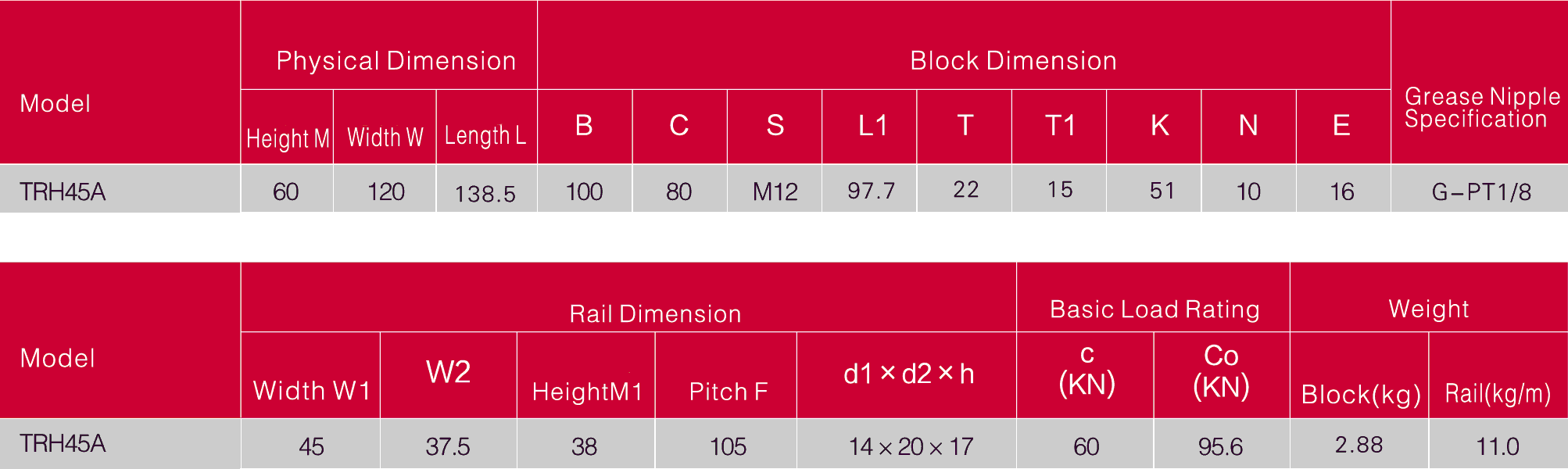

TRH-45A таблица с размерами

Характеристики

Артикул:
 TRH45
Длина профиля(макс), мм:
 4010
Вес, кг/м:
 11
Типоразмер:
 45
