TRH45-B / HGH45CA | Каретка бесфланцевая 45 мм

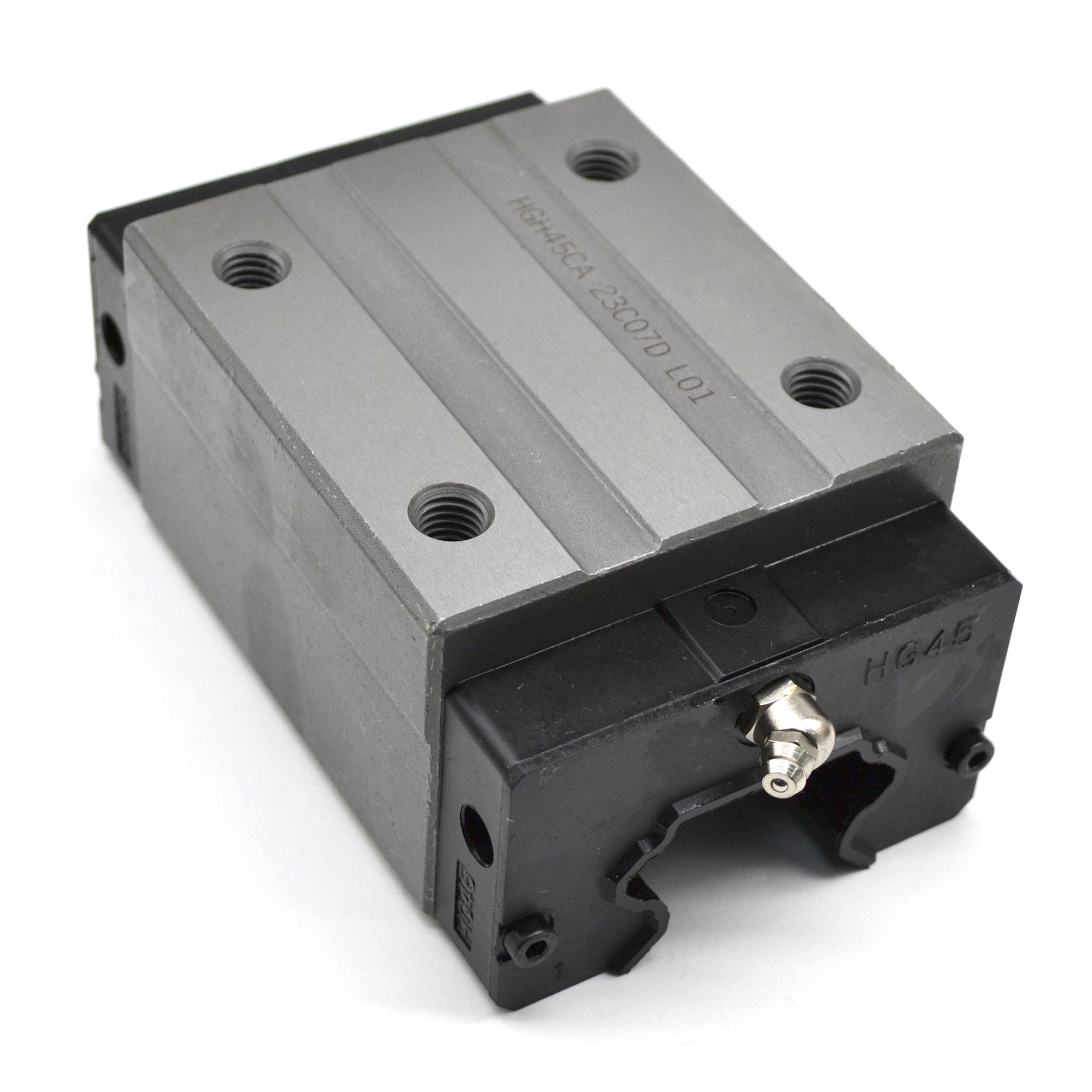

TRH45-B - Каретка без фланца, для профильных рельс типоразмера 45

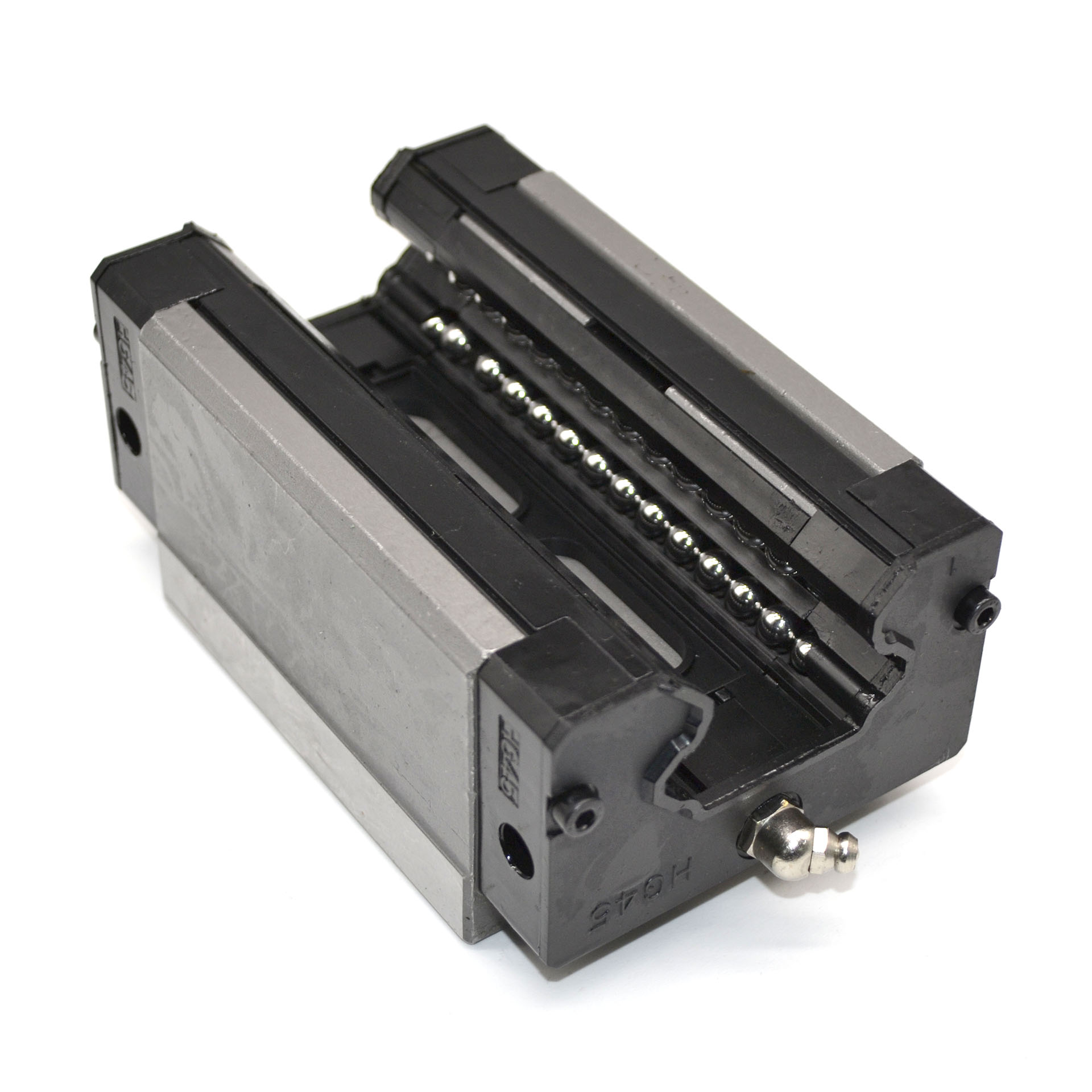

Бесфланцевая каретка для рельсы TRH45

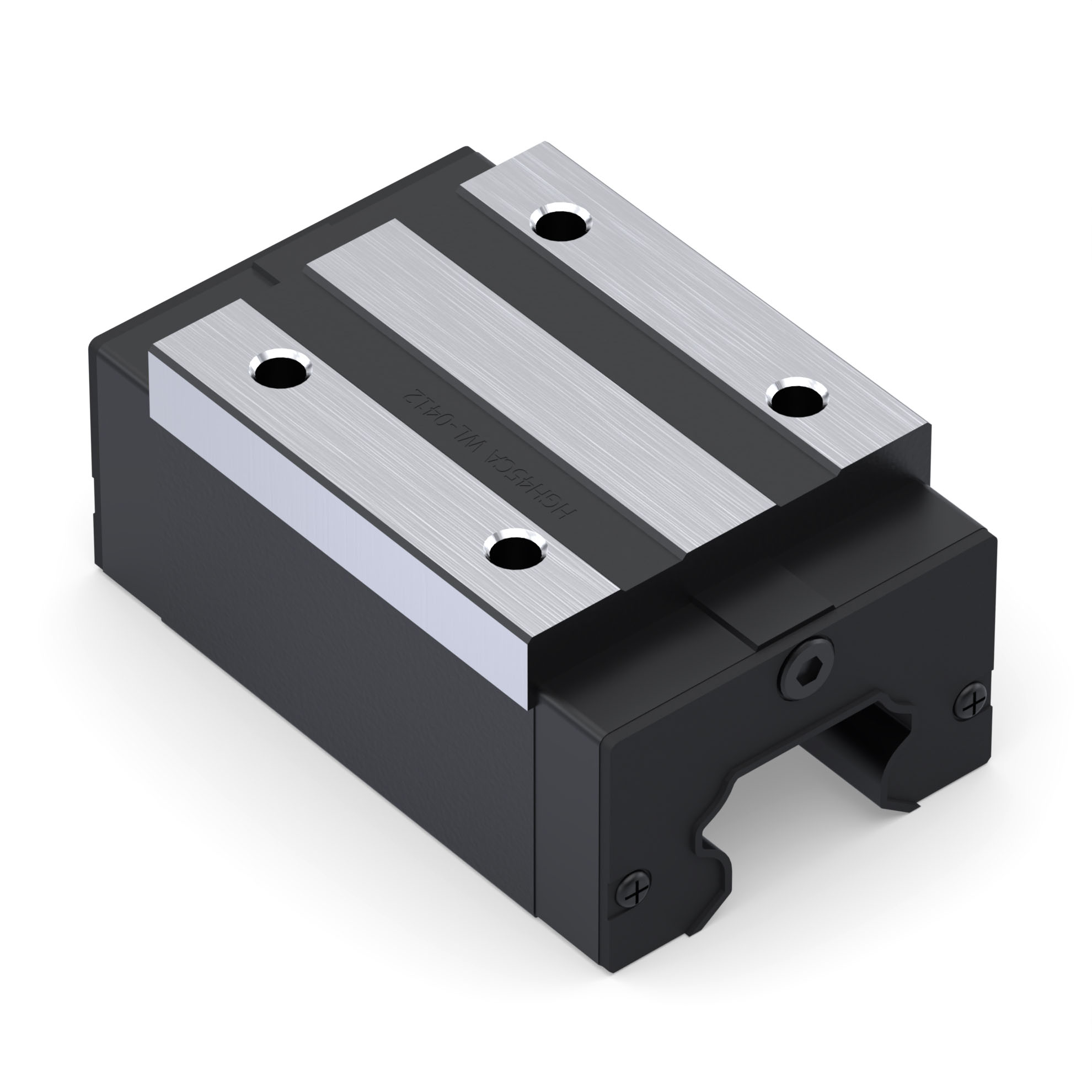

Каретка без фланца для профильного рельса TRH45
TRH45-B / HGH45CA | Каретка бесфланцевая 45 мм изображение 3

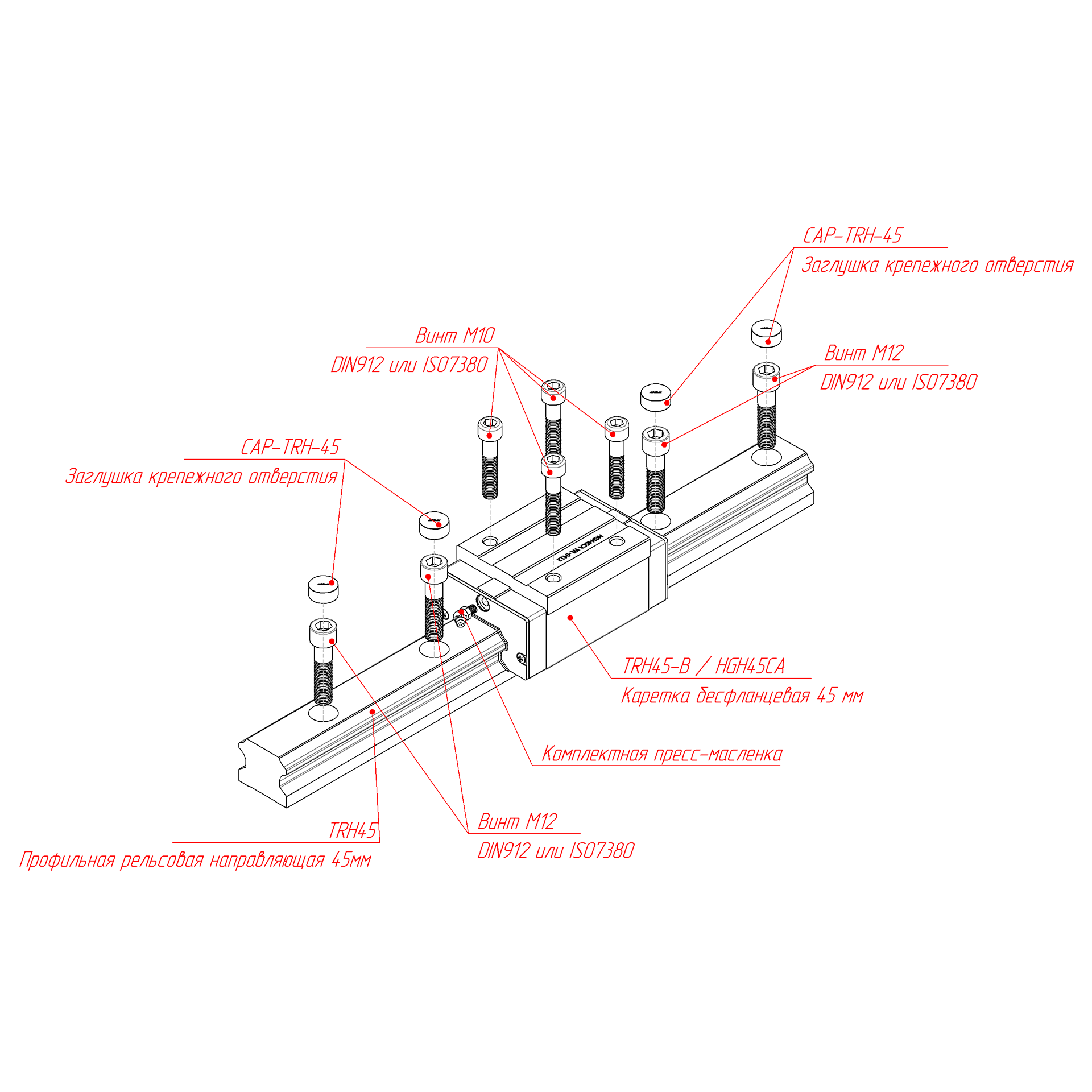

Сборка с профильной рельсовой направляющей и бесфланцевой кареткой TRH45-B / HGH45CA
Чертёж бесфланцевого опорного модуля для TRH45

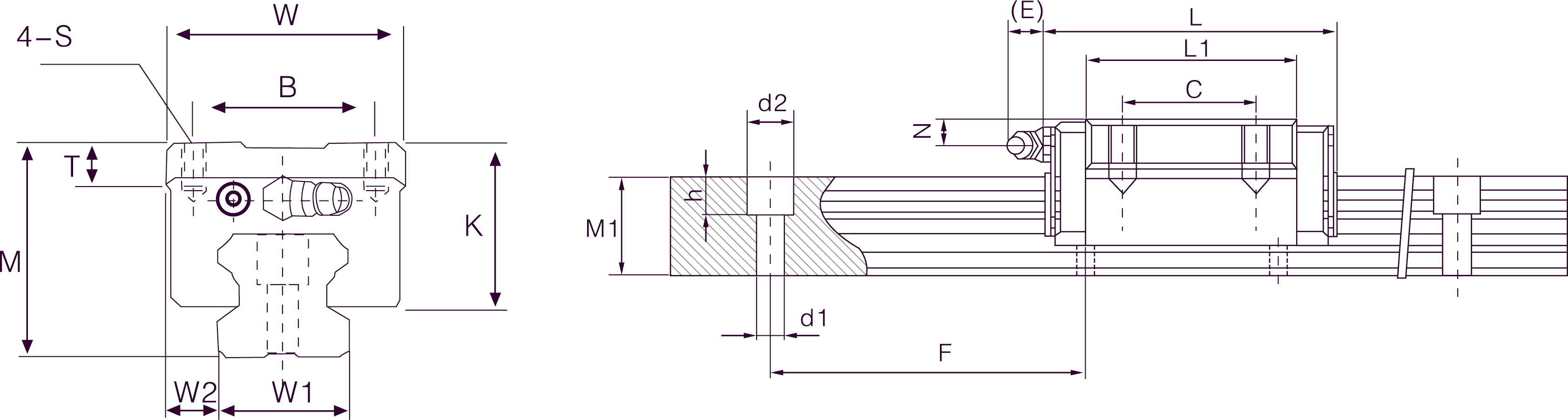

Чертеж каретки без фланца TRH45-A / HGH45
6 700.00 руб. от 1 шт
от 2 шт 6 566.00 ₽ −2%
от 3 шт 6 432.00 ₽ −4%
от 6 шт 6 298.00 ₽ −6%
от 15 шт 6 164.00 ₽ −8%
от 20 шт 6 030.00 ₽ −10%
от 25 шт 5 896.00 ₽ −12%
Наличие TRH45-B / HGH45CA | Каретка бесфланцевая 45 мм
На складе 120 шт
В пути 20 шт
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
TRH45-B / HGH45CA | Каретка бесфланцевая 45 мм (3D Модель).STEP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
TRH45-B / HGH45CA | Каретка бесфланцевая 45 мм (3D Модель).ZIP
Чертеж · PDF
PDFСкачать
TRH45-B / HGH45CA | Каретка бесфланцевая 45 мм (Чертеж).PDF

Описание

Слайдер (опорный модуль, каретка) без фланца TRH45-B  - шариковый подшипник линейного перемещения на рельс TRH45.
По всем габаритным и присоединительным размерам аналогичен каретке Hiwin HGH45С

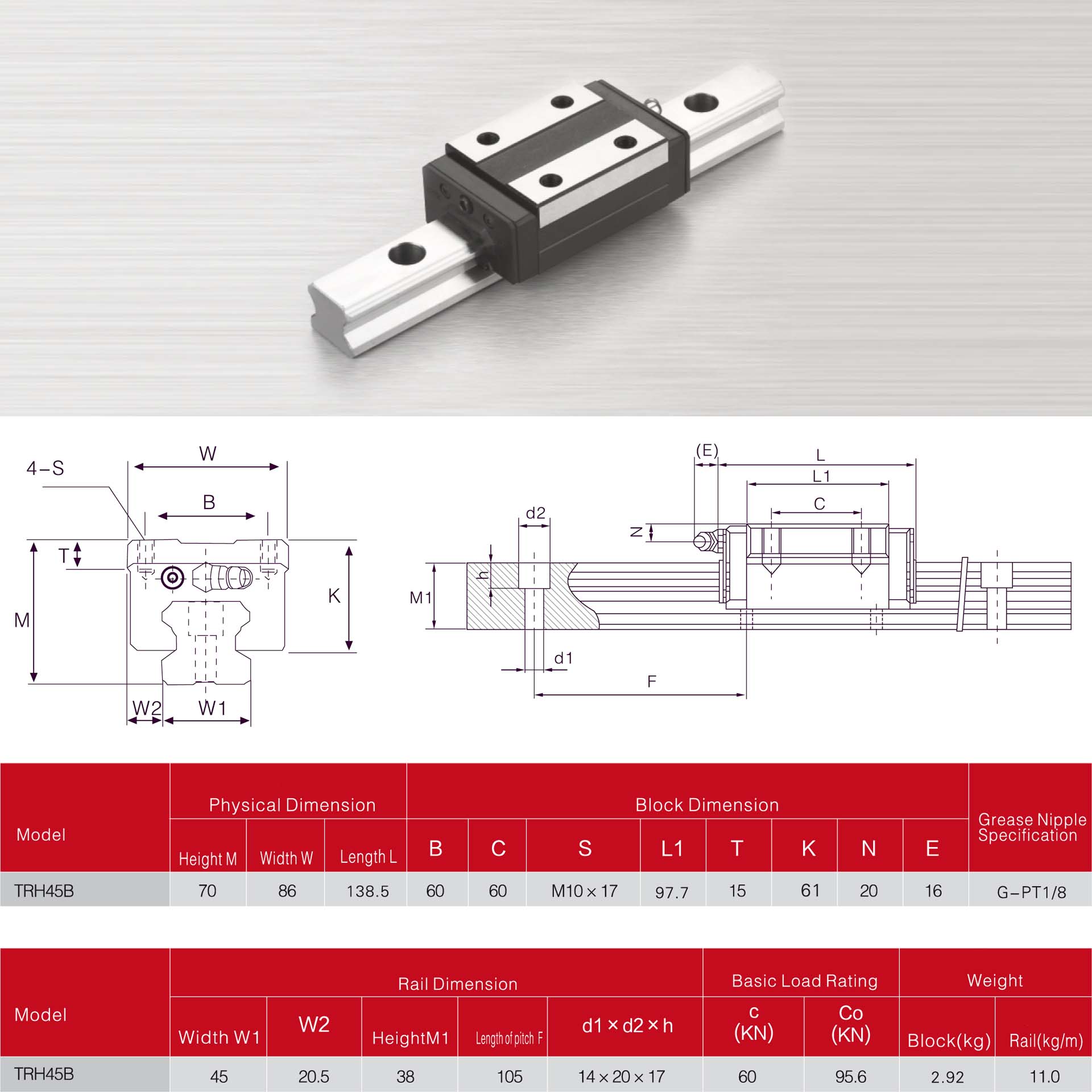

trh35 рельс с кареткой без фланца

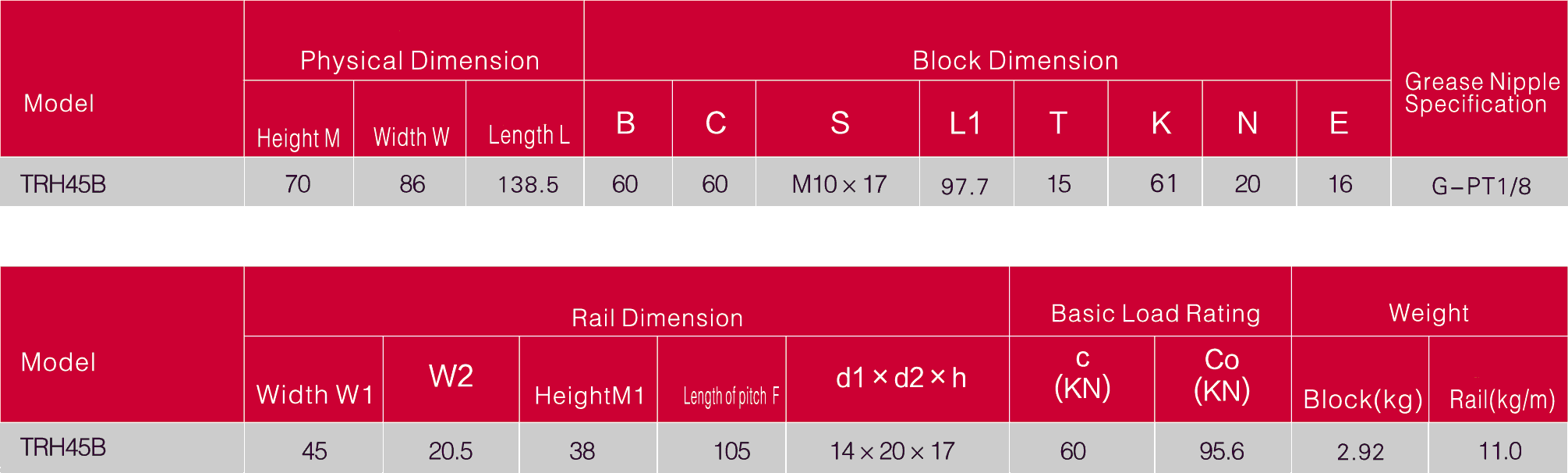

TRH-45B таблица с размерами

Характеристики

Артикул:
 TRH45-B / HGH45CA
Вес, кг:
 2,92
Типоразмер:
 45
Статическая грузоподъемность, Н:
 102710
Динамическая грузоподъемность, Н:
 77570
