TRH35-A / HGW35CA | Каретка c фланцем 35 мм

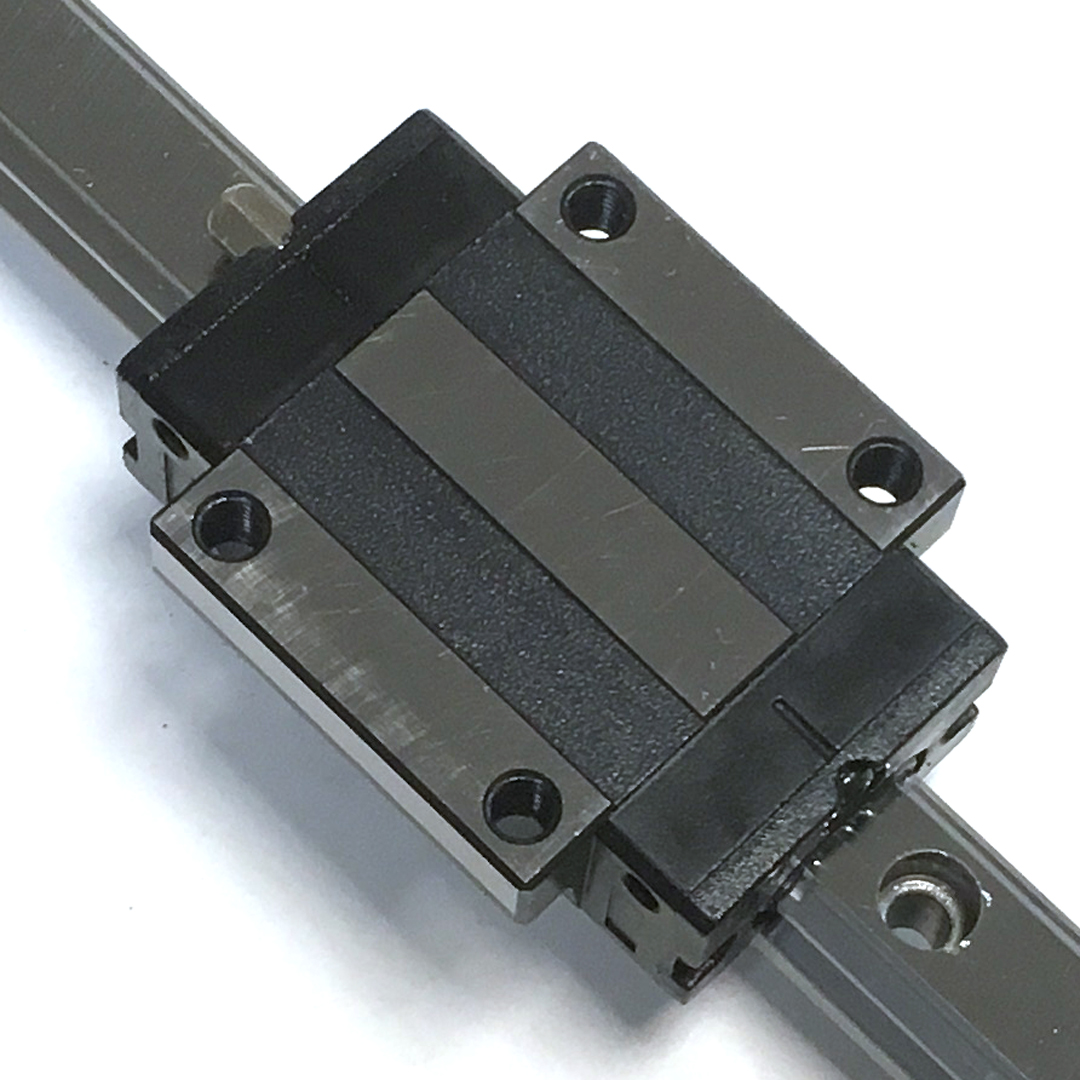

Каретка TRH35-A/HGW35 с фланцем
Каретка с фланцем для TRH 350 мм

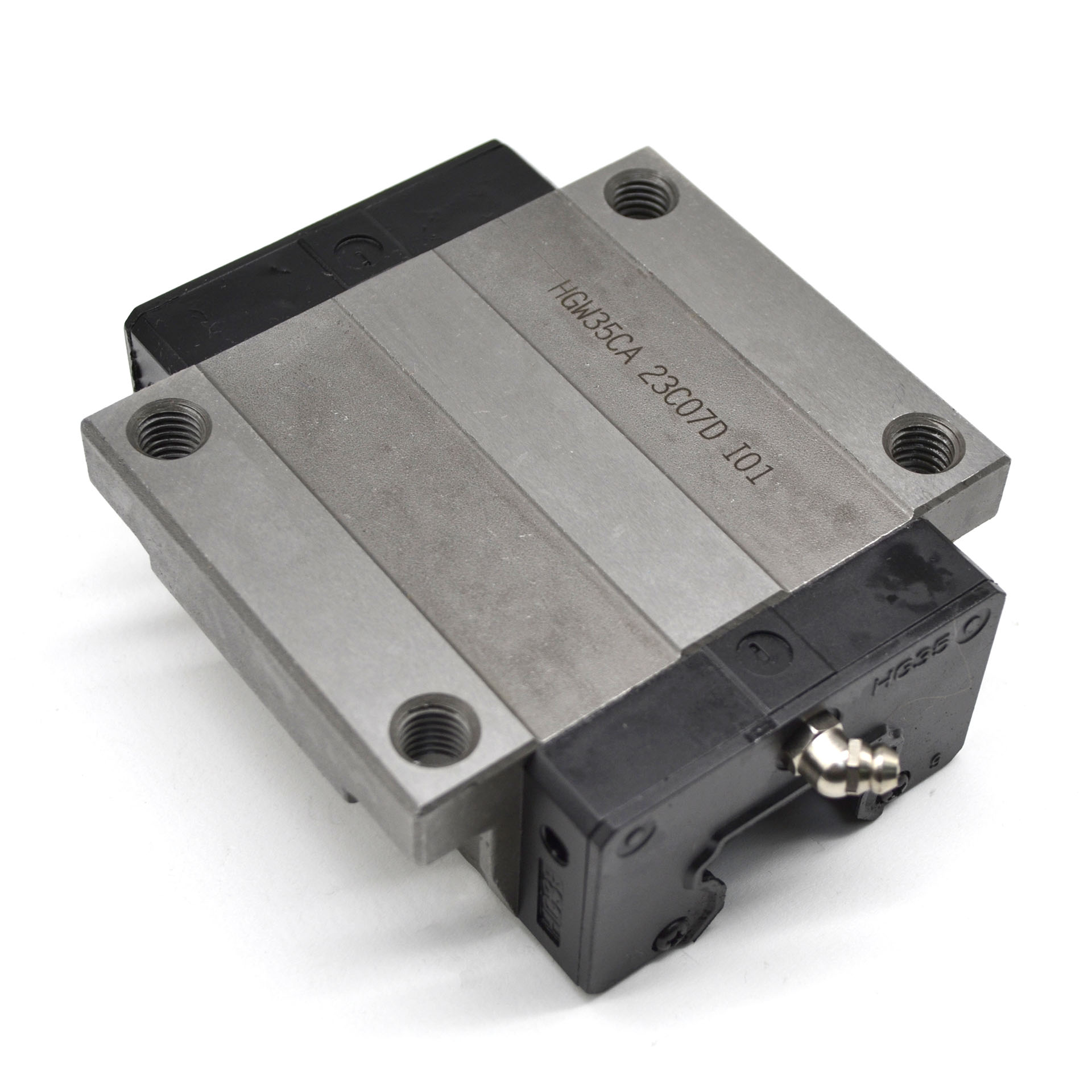

Каретка с фланцем для рельсовой направляющей TRH35

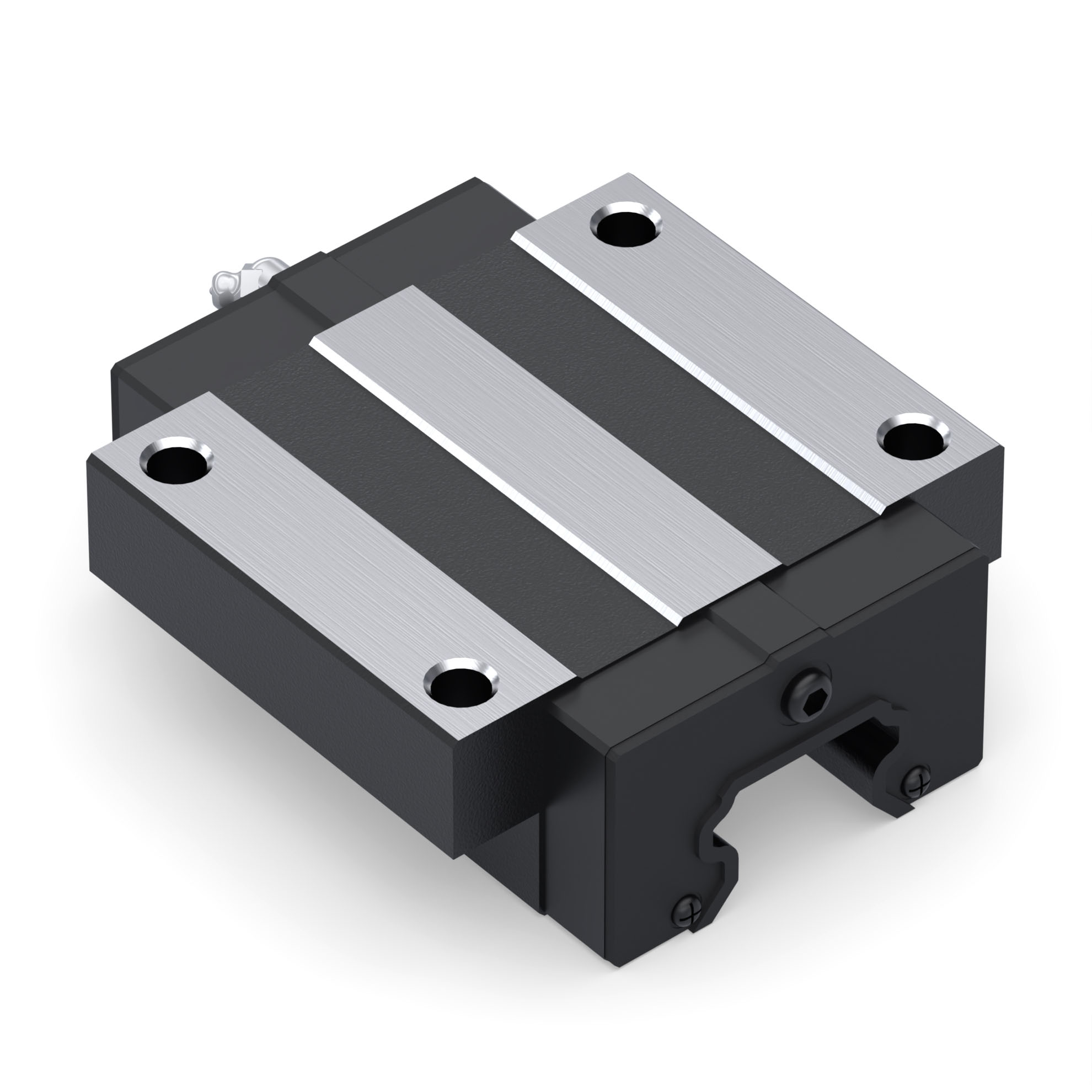

TRH35-A / HGW35CA | Каретка c фланцем 35 мм изображение 3

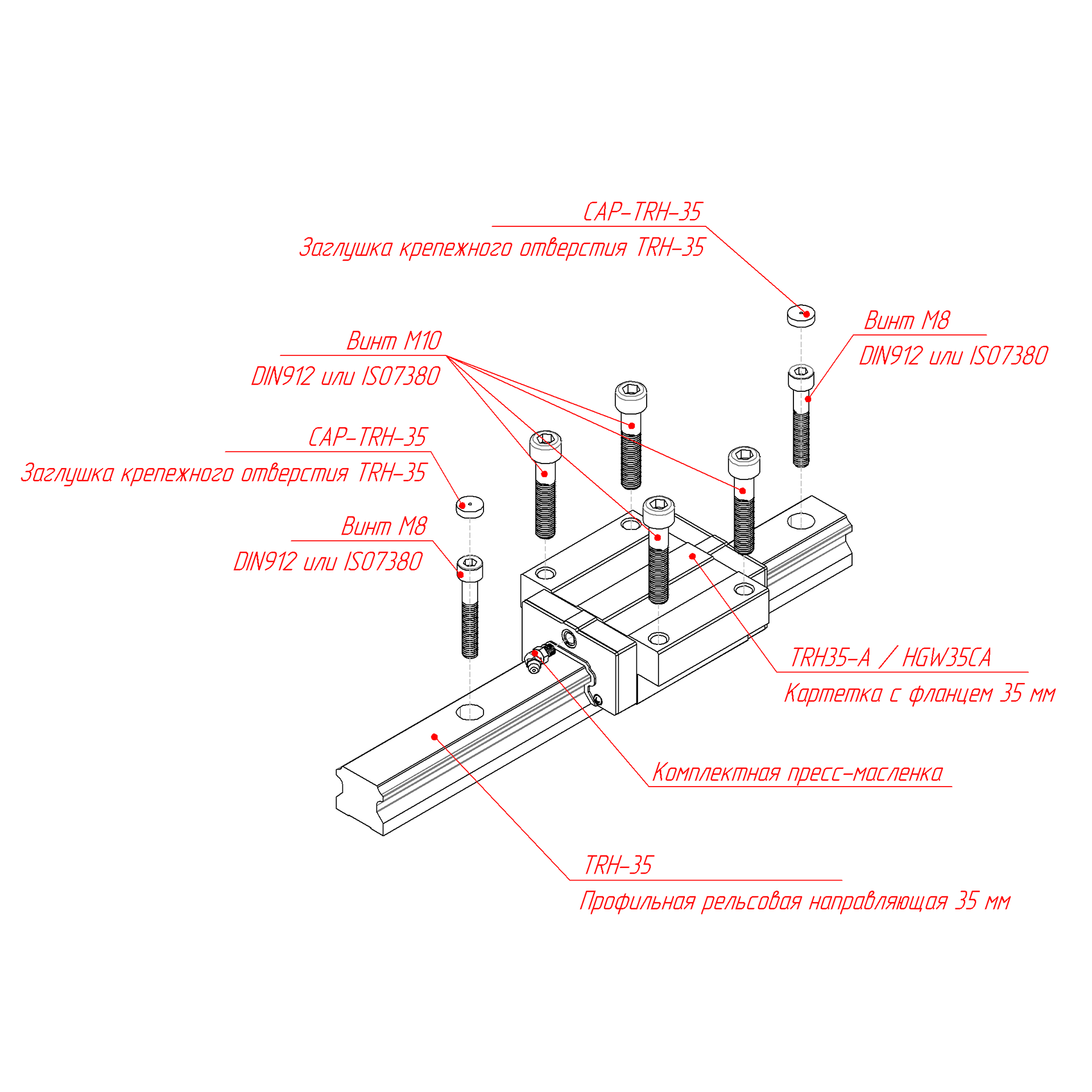

Установка каретки с фланцем на профильный рельс TRH35

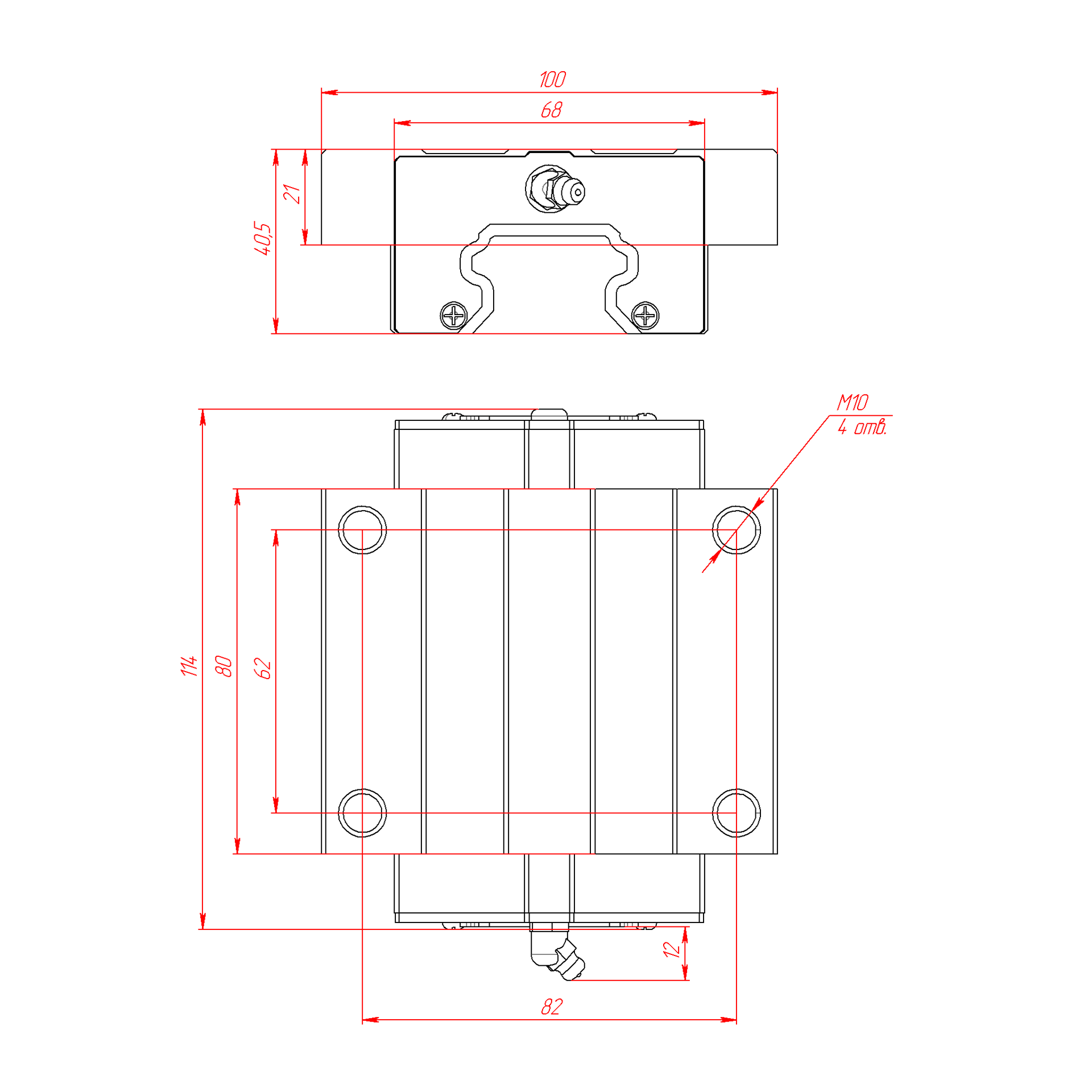

Чертёж каретки с фланцем для TRH35
Чертеж каретки с фланцем TRH35-A / HGW35
4 450.00 руб. от 1 шт
от 2 шт 4 361.00 ₽ −2%
от 4 шт 4 272.00 ₽ −4%
от 9 шт 4 183.00 ₽ −6%
от 20 шт 4 094.00 ₽ −8%
от 30 шт 4 005.00 ₽ −10%
от 40 шт 3 916.00 ₽ −12%
Наличие TRH35-A / HGW35CA | Каретка c фланцем 35 мм
На складе 140 шт
В пути 40 шт
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
TRH35-A / HGW35CA | Каретка c фланцем 35 мм (3D Модель).STEP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
TRH35-A / HGW35CA | Каретка c фланцем 35 мм (3D Модель).ZIP
Чертеж · PDF
PDFСкачать
TRH35-A / HGW35CA | Каретка c фланцем 35 мм (Чертеж).PDF

Описание

Слайдер (опорный модуль, каретка) с фланцем TRH35-A / HGW35CA  - шариковый подшипник линейного перемещения на рельс TRH35.
По всем габаритным и присоединительным размерам аналогичен каретке Hiwin HGW35CC

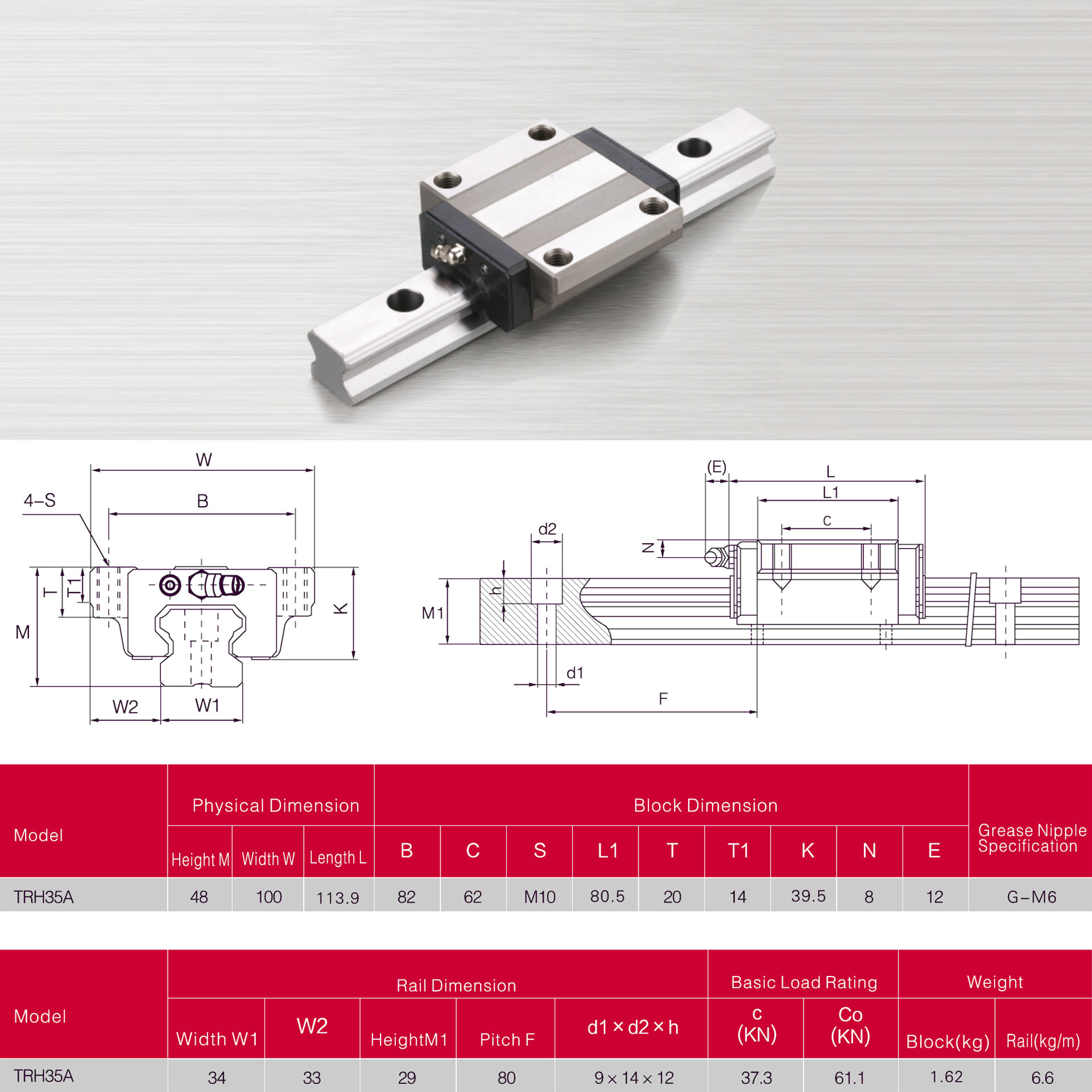

trh-35A чертеж с кареткой с фланцем

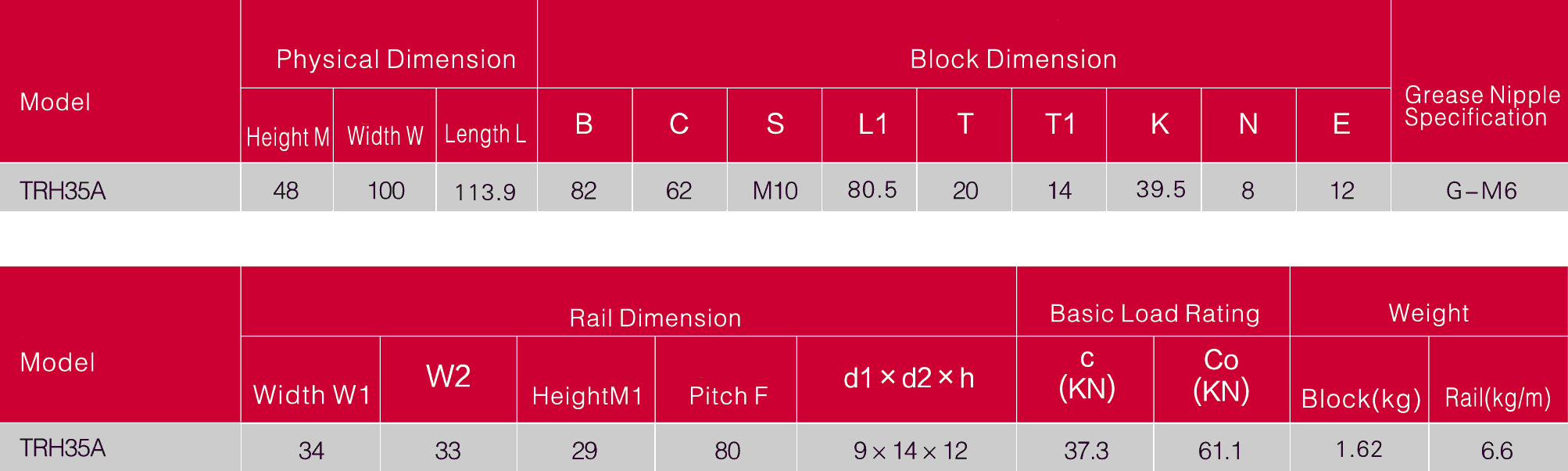

trh-35A таблица с характеристиками

Характеристики

Артикул:
 TRH35-A / HGW35CA
Вес, кг:
 1,64
Типоразмер:
 35
Статическая грузоподъемность, Н:
 69190
Динамическая грузоподъемность, Н:
 49520
