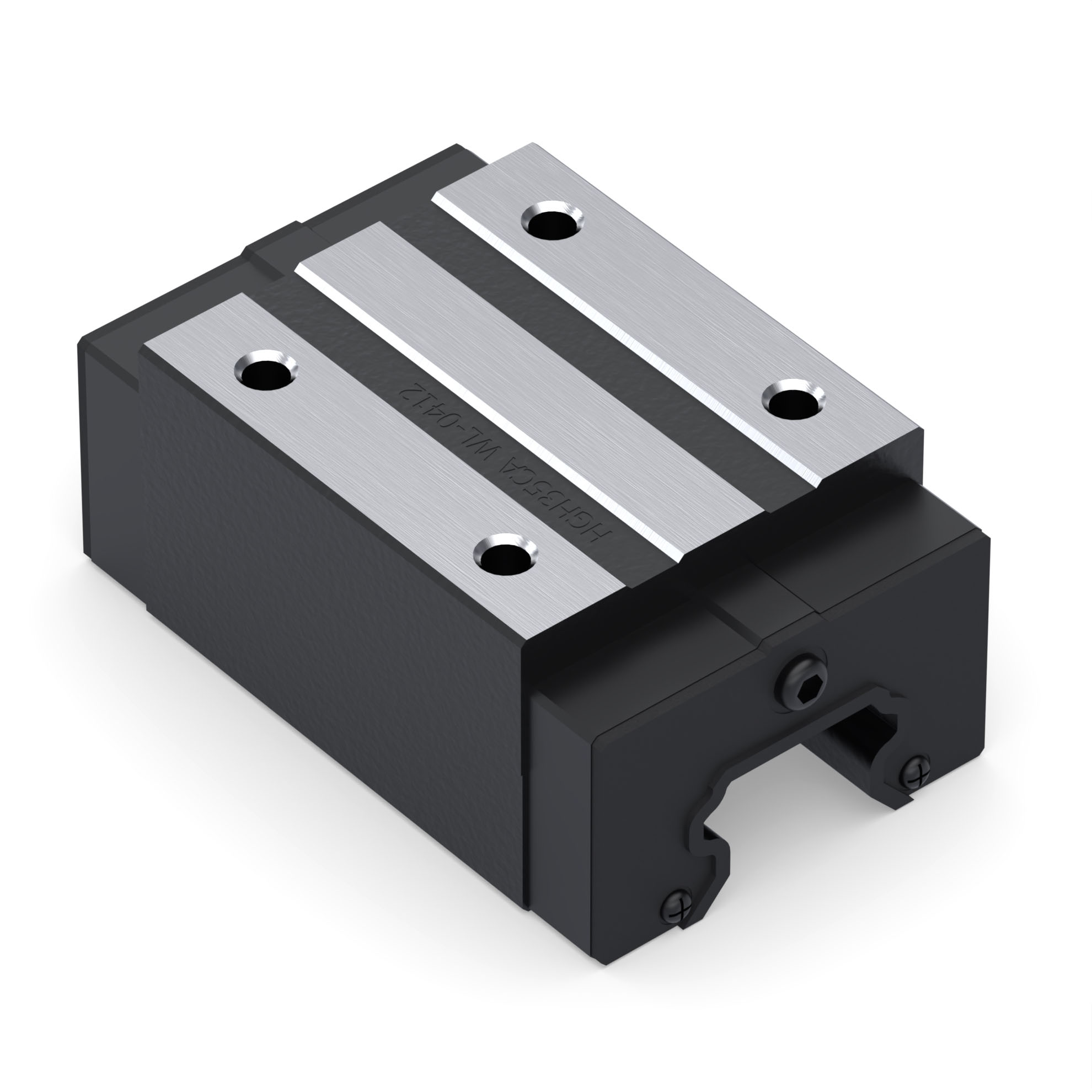

TRH35-B / HGH35CA | Каретка бесфланцевая 35 мм

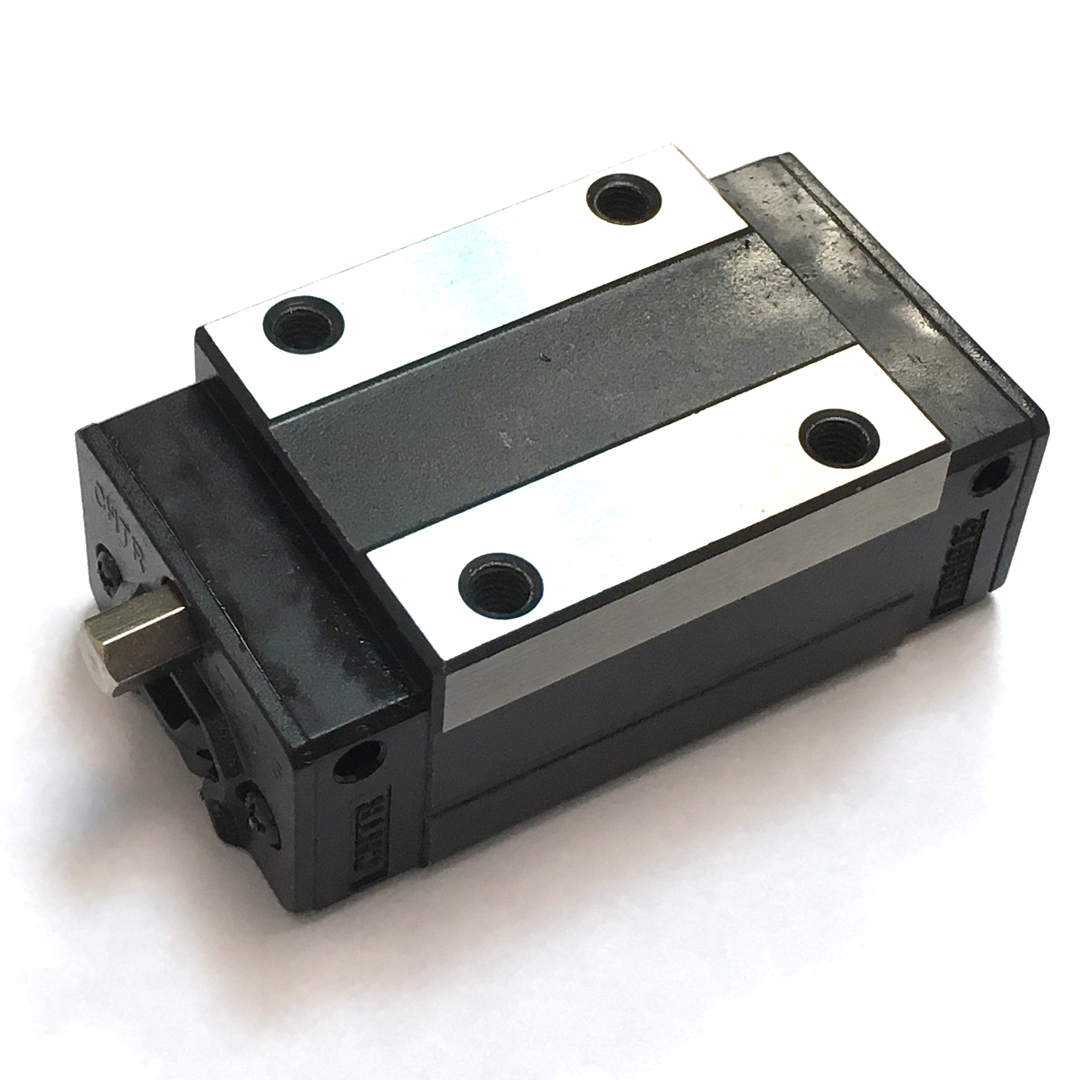

Каретка TRH35-B/HGH35 без фланца
Чертёж безфланцевой каретки TRH35-A/HGW35CA

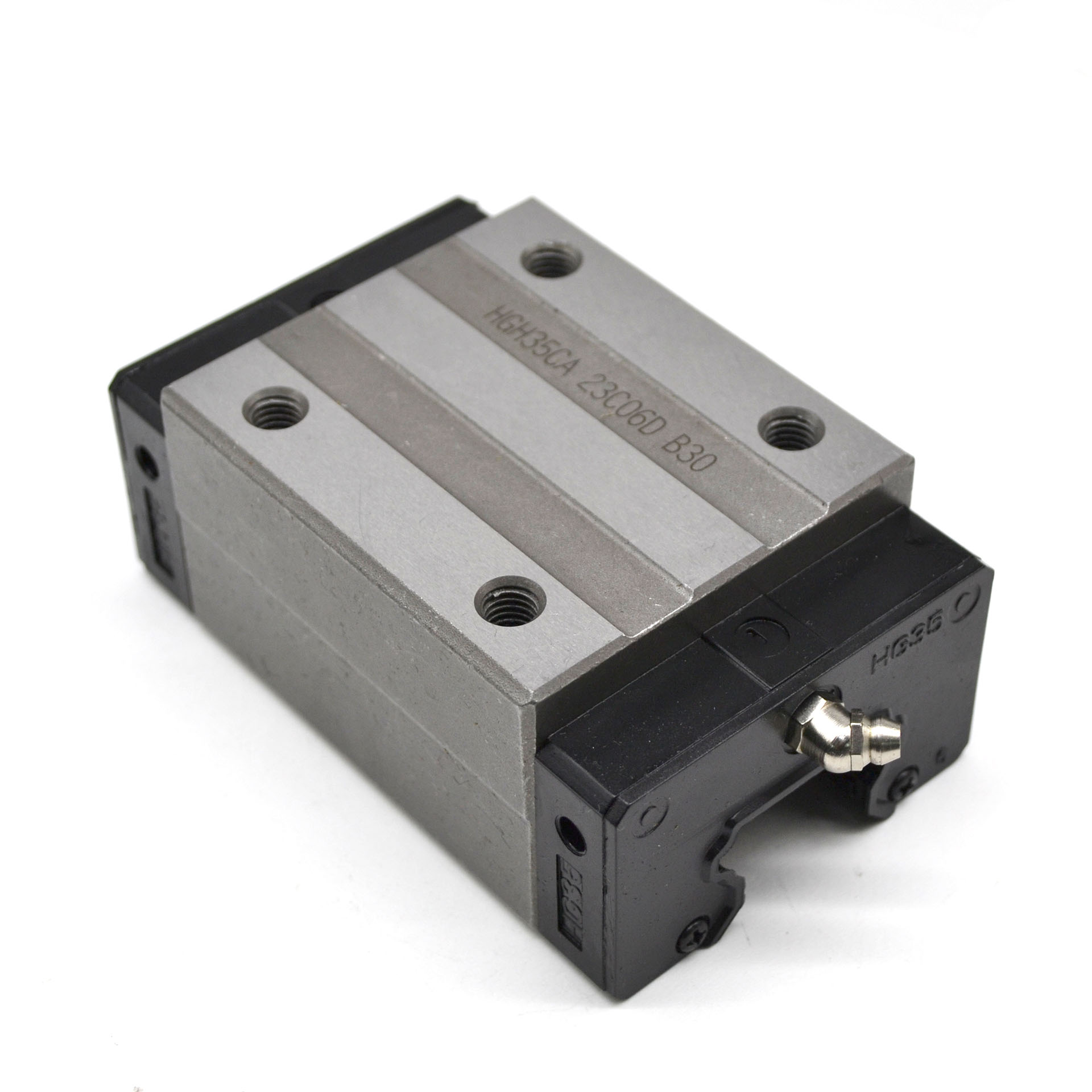

Бесфланцевая каретка для рельс 35 мм

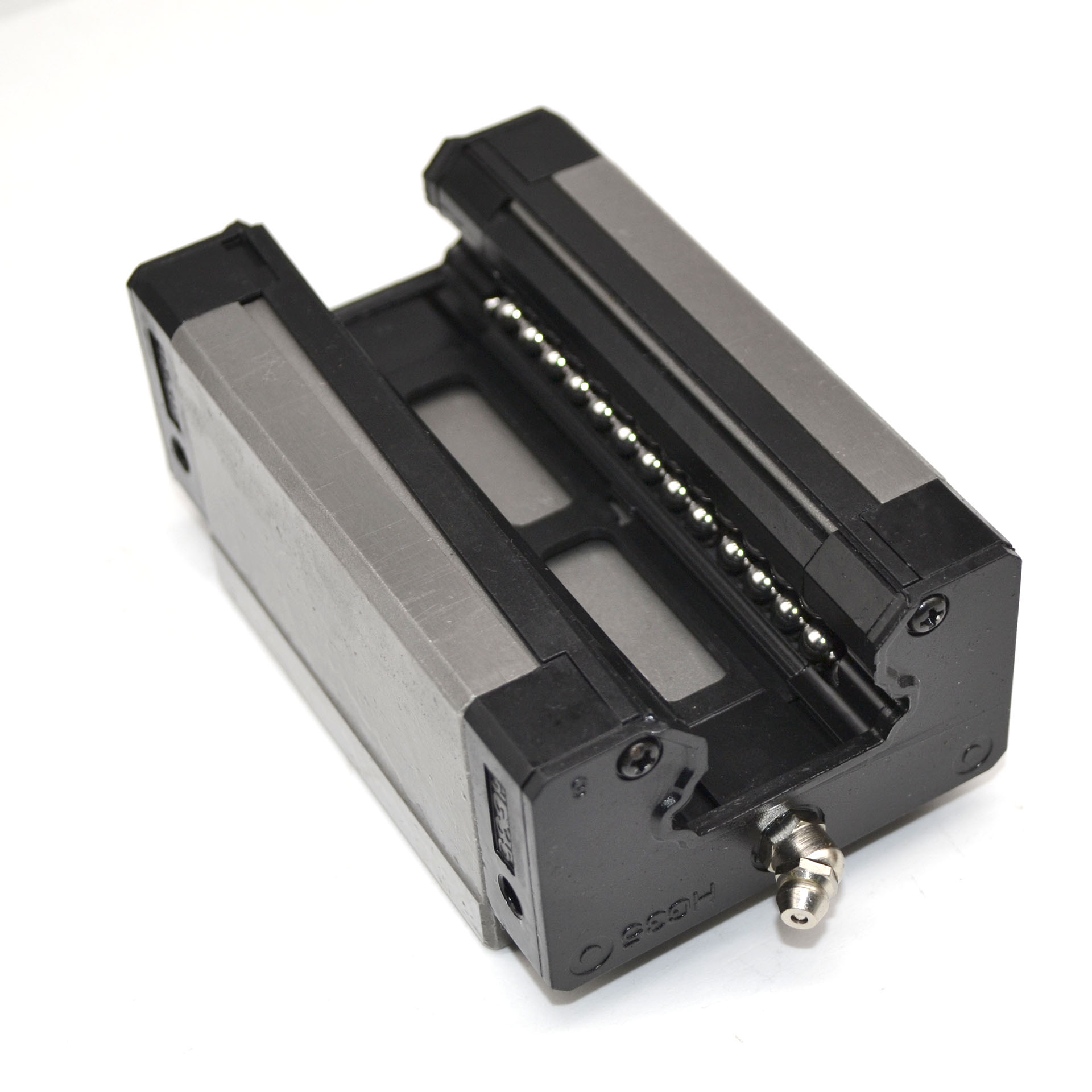

Каретка без фланца для рельсовых направляющих 35 мм

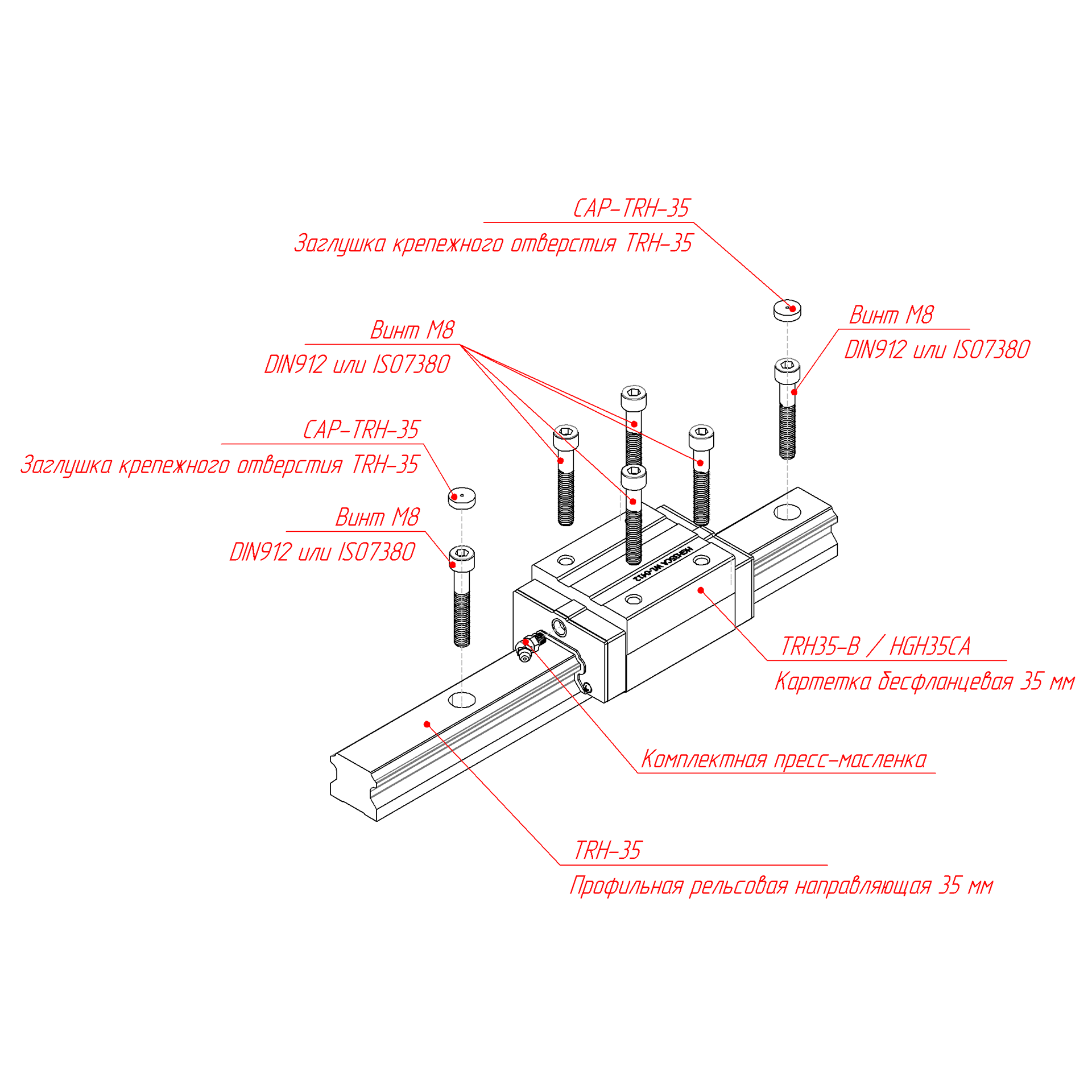

Схема установки безрельсовой каретки для рельсовой направляющей TRH35

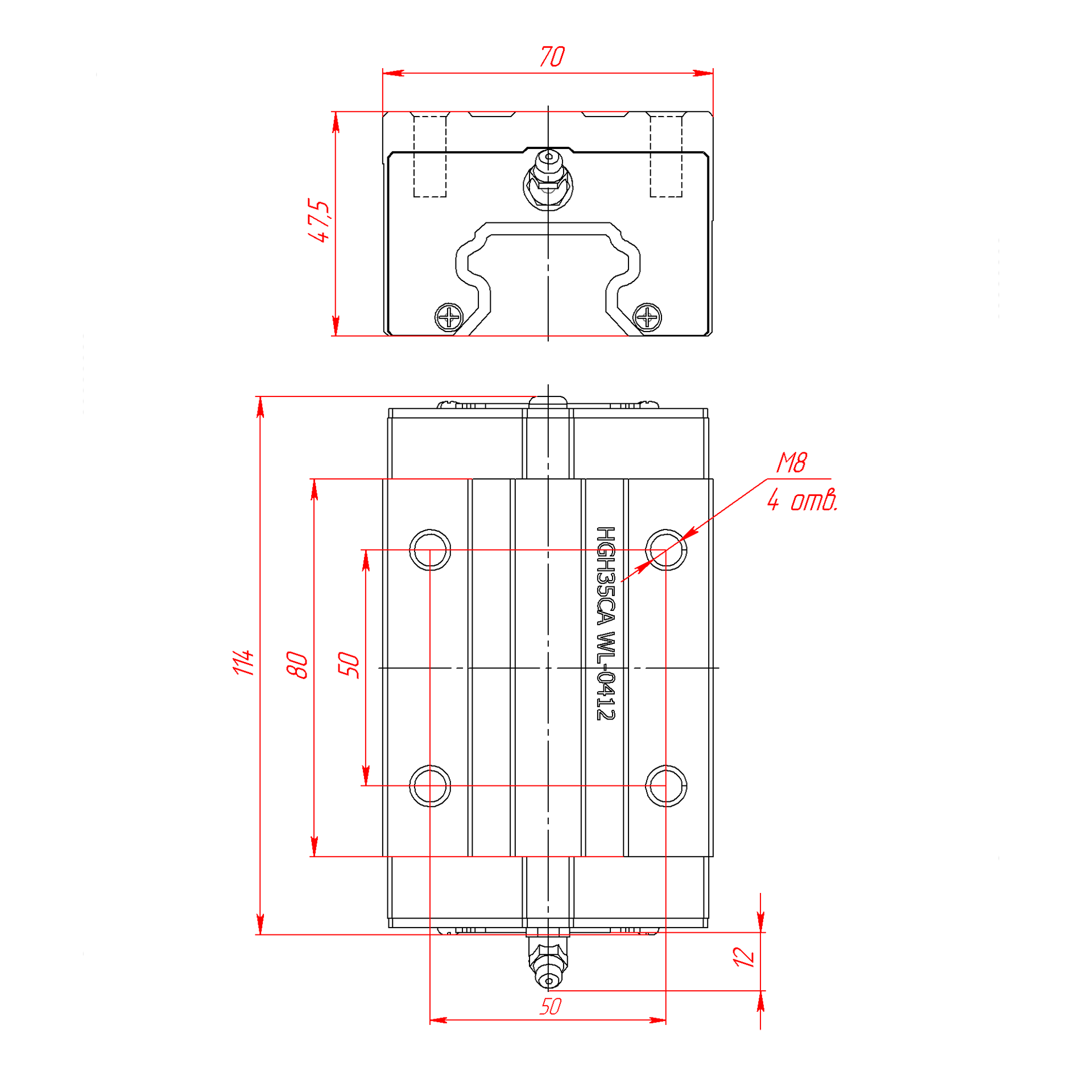

чертеж бесфланцевой каретки TRH35 / HGH35
4 150.00 руб. от 1 шт
от 2 шт 4 067.00 ₽ −2%
от 5 шт 3 984.00 ₽ −4%
от 10 шт 3 901.00 ₽ −6%
от 20 шт 3 818.00 ₽ −8%
от 30 шт 3 735.00 ₽ −10%
от 40 шт 3 652.00 ₽ −12%
Наличие TRH35-B / HGH35CA | Каретка бесфланцевая 35 мм
На складе 250 шт
В пути 40 шт
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
TRH35-B / HGH35CA | Каретка бесфланцевая 35 мм (3D Модель).STP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
TRH35-B / HGH35CA | Каретка бесфланцевая 35 мм (3D Модель).ZIP
Чертеж · PDF
PDFСкачать
TRH35-B / HGH35CA | Каретка бесфланцевая 35 мм (Чертеж).PDF

Описание

Слайдер (опорный модуль, каретка) без фланца TRH35-B  - шариковый подшипник линейного перемещения на рельс TRH35.
По всем габаритным и присоединительным размерам аналогичен каретке Hiwin HGH35С
trh35 рельс с кареткой без фланца

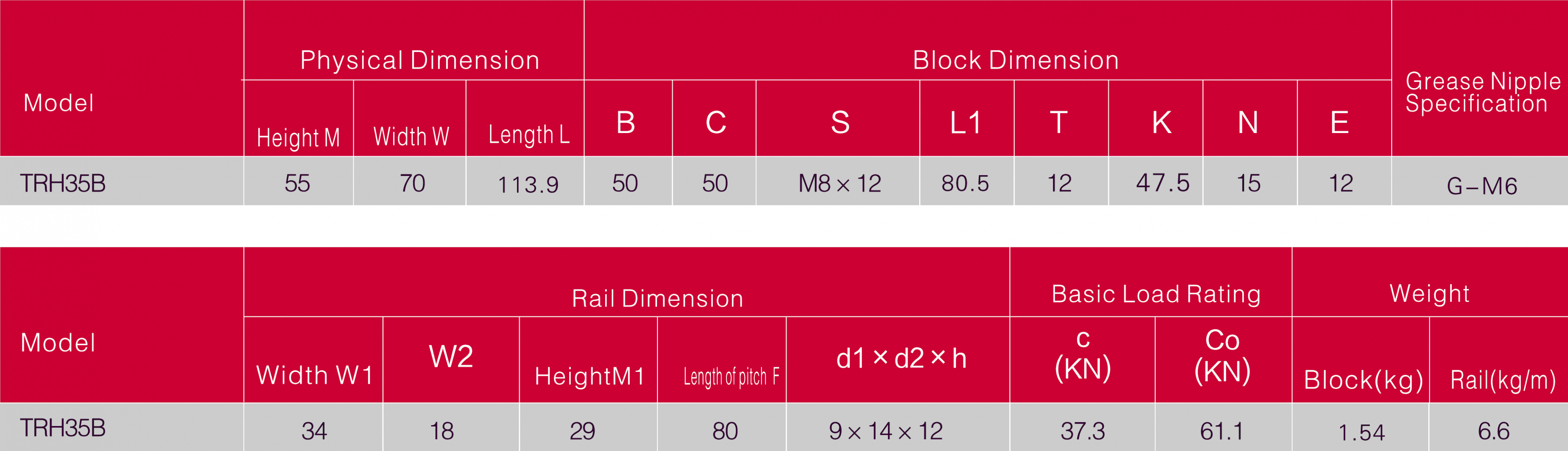

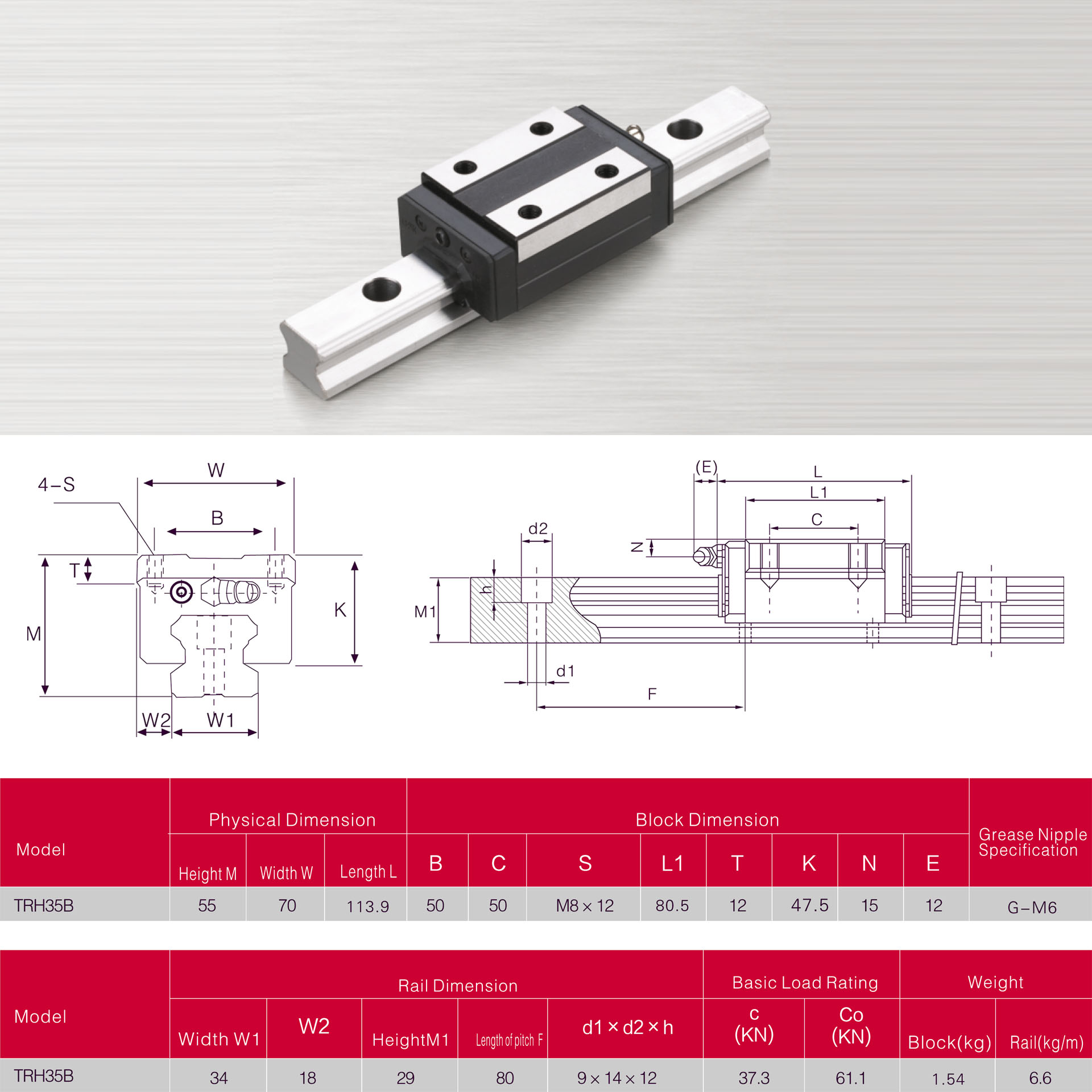

Технические данные каретки TRH35-B / HGH35

Характеристики

Артикул:
 TRH35-B / HGH35CA
Вес, кг:
 1,52
Типоразмер:
 35
Статическая грузоподъемность, Н:
 69190
Динамическая грузоподъемность, Н:
 49520
