655.00 руб.
RSI

Цена за 1 шт.

Количество

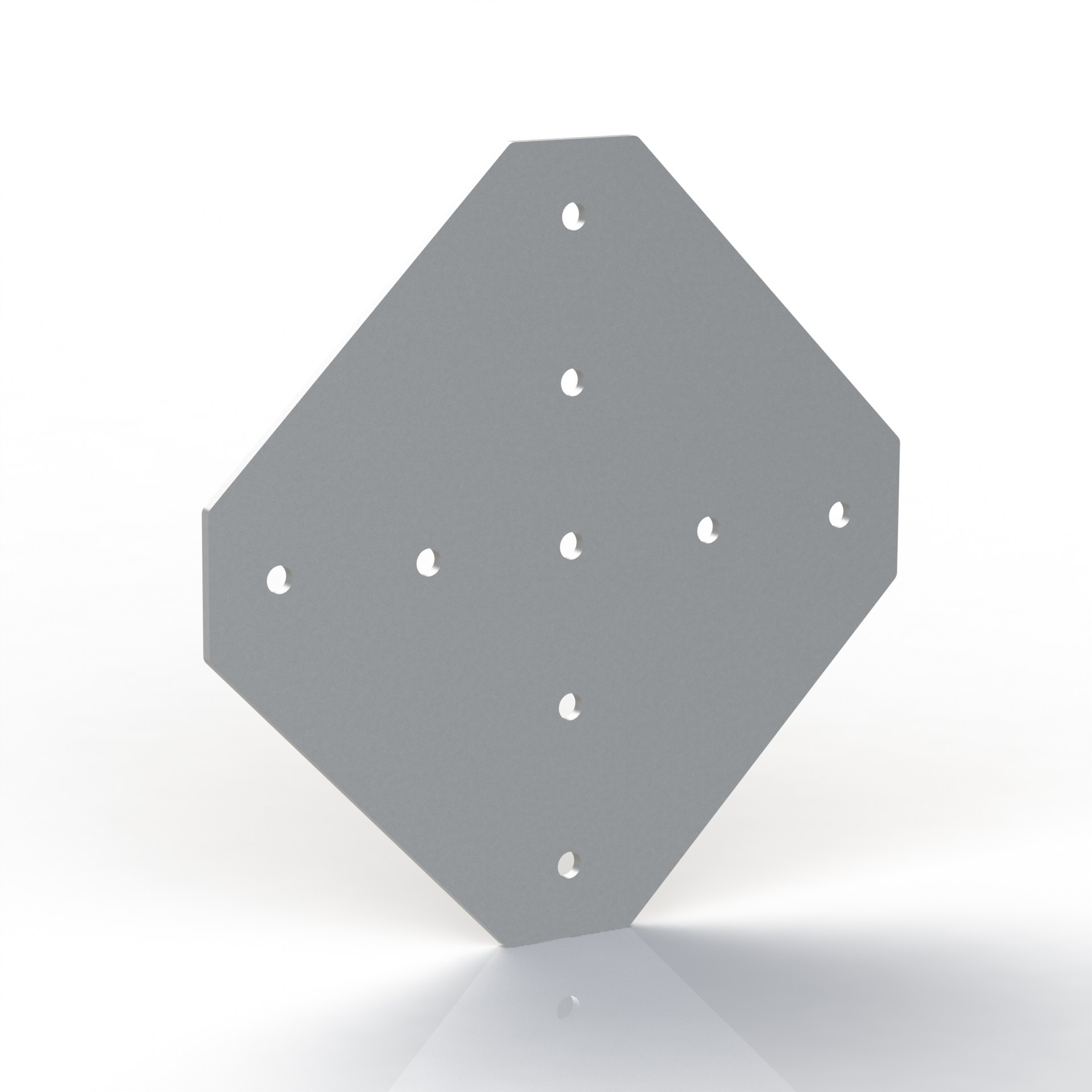

Наличие Х-9-У-50 | Соединительная усиленная пластина Х-типа 9 отверстий, серия 50
ПОД
ЗАКАЗ
Наличие Х-9-У-50 | Соединительная усиленная пластина Х-типа 9 отверстий, серия 50
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 1 до 3 рабочих дней

Описание

Цена указана за 1 шт. с НДС

Загрузить:
- 3D модель (Х-9-У-50.step)

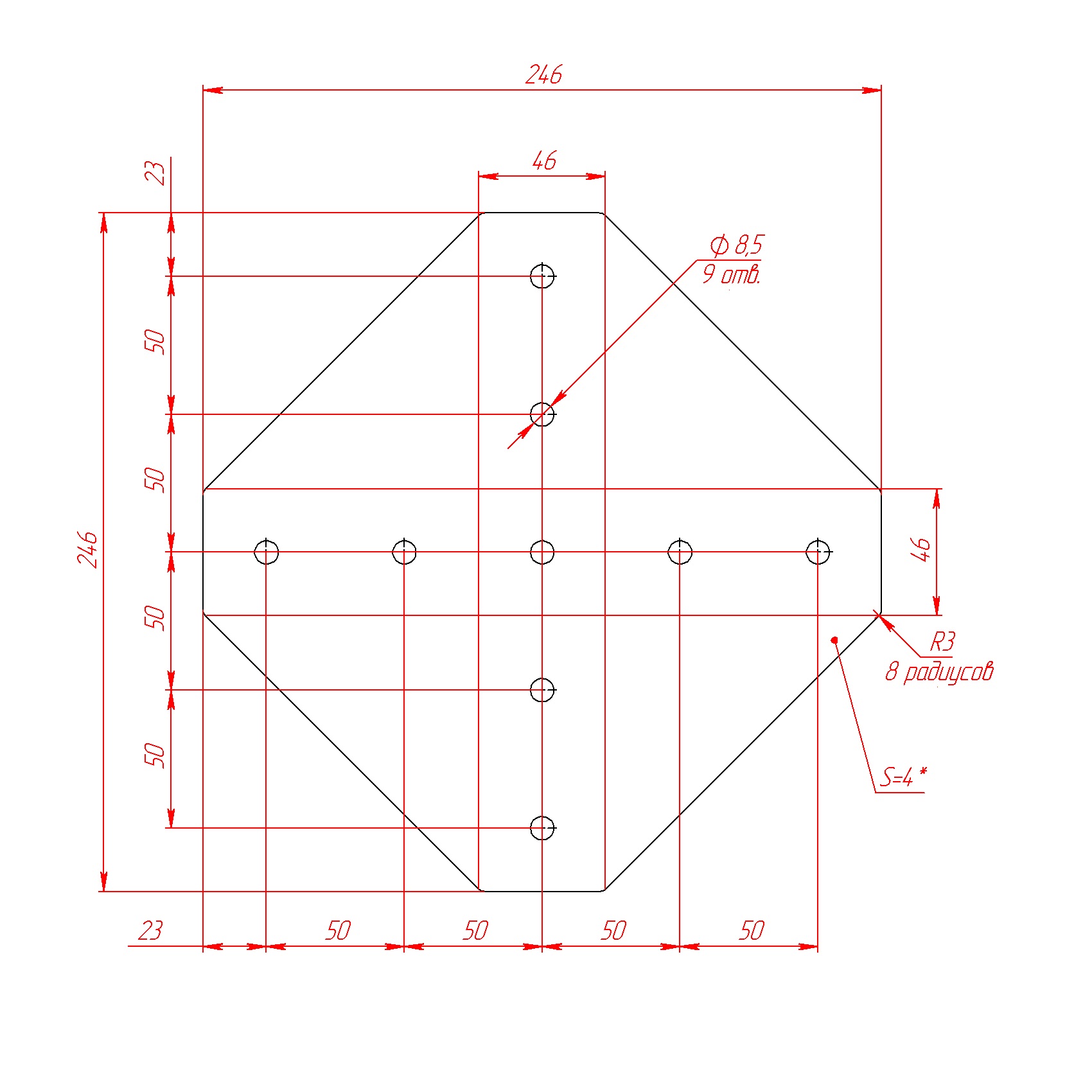

- Чертеж (Х-9-У-50.pdf)

Не забудьте купить комплект крепежа к соединительной пластине арт. Х-9-У-50:

Вариант 1:
1. Винт М8х16 мм ISO 7380 (либо Винт М8х16 DIN912) - 9 шт.
2. Сухарь пазовый М8-50 арт. 5074 (либо Сухарь пазовый алюминиевый М8-50 арт. 5074AL, либо Сухарь пазовый c фиксатором, паз 10, М8 арт. 2A11.A41A.01) - 9 шт.

Вариант 2:
1. Т-болт М8х16 (50) арт. 5029 - 9 шт.
2. Гайка шестигранная М8 DIN934 (либо Гайка с нейлоновым кольцом М8 DIN985) - 9 шт.

Вариант 3:
1. Винт М8х16 мм  DIN912 (либо Винт М8х16 мм ISO 7380) - 9 шт.
2. Т-гайка М8 паз 10 арт. 5018 - 9 шт.

Характеристики

Артикул:
Х-9-У-50
Тип пластины:
Х-типа
Профили:
50х50, 50х100
Материал:
Сталь 4 мм + порошковая покраска
Покрытие:
Полимерное порошковое покрытие
Тип сырья:
Первичное
Вес, кг:
0,483
Цвет:
Серый
