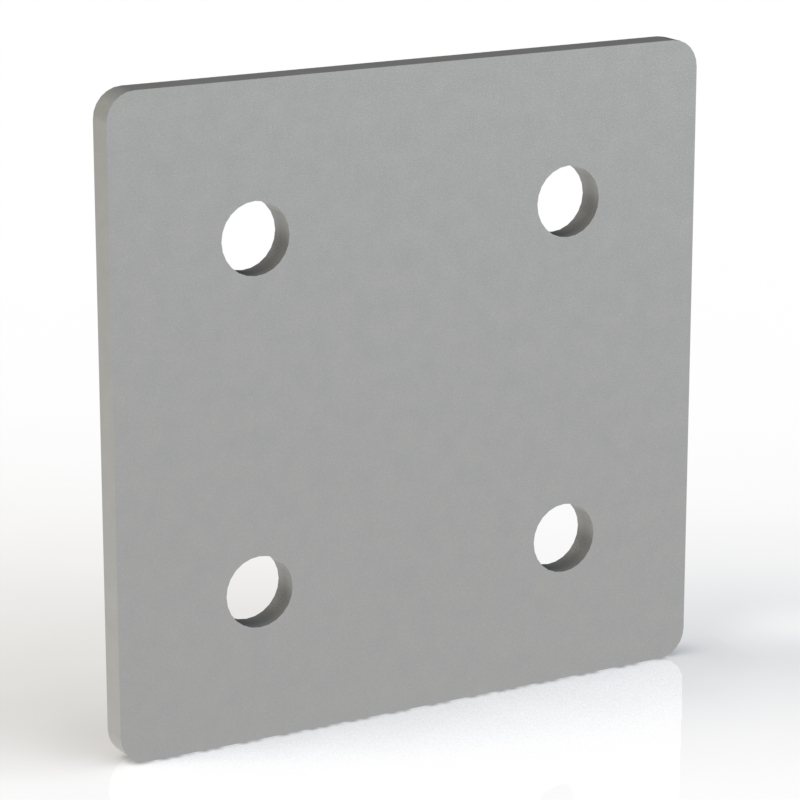

П-4К-30 | Соединительная пластина П-типа, 4 отверстия, серия 30

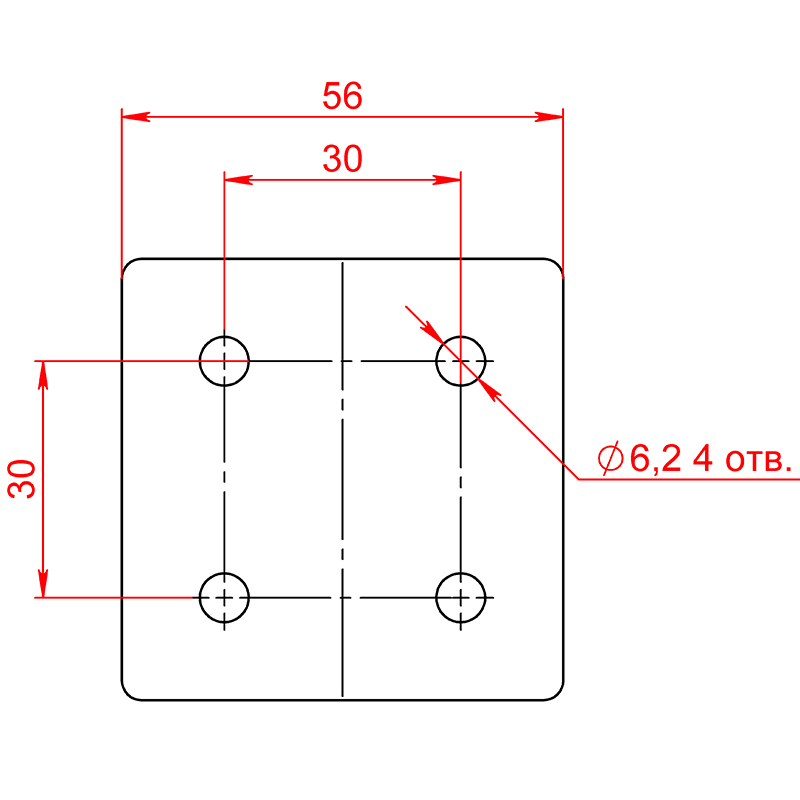

Чертеж для соединительной пластины П-4К-30

71.00 руб.

Цена за 1 шт.

Количество

В корзину

Наличие П-4К-30 | Соединительная пластина П-типа, 4 отверстия, серия 30

НА СКЛАДЕ
> 10 шт.

Калькулятор прогиба алюминиевого конструкционного профиля

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 1 до 3 рабочих дней

Описание

Цена указана за 1 шт. с НДС

Загрузить:

- Твердотельная 3D модель (П-4K-30.STEP)

- 3D модель (П-4K-30.DXF)
- Чертеж (П-4K-30.PDF)

Не забудьте купить комплект крепежа к соединительной пластине арт. П-4K-30:

Вариант 1:
1. Винт М6х12 мм ISO 7380 - 4 шт.
2. Гровер D6 DIN 7980 - 4 шт.
3. Сухарь пазовый М6 арт. 5067 - 4 шт.

Вариант 2:
1. Винт М6х12 мм ISO 7380 - 4 шт.
2. Гровер D6 DIN 7980 - 4 шт.
3. Т-гайка М6-30 арт. 5006 - 4 шт.

Характеристики

Артикул:	П-4К-30
Тип пластины:	П-типа
Профили:	30х30, 30х60, 30х90, 30х120
Материал:	Сталь 3 мм + порошковая покраска
Покрытие:	Полимерное порошковое покрытие
Тип сырья:	Первичное
Вес, кг:	0,059
Цвет:	Серый
