Т-4-У-50-DEG45 | Соединительная пластина, 4 отверстия с регулировкой угла

Соединительная пластина с регулировкой угла наклона крепления для профилей серии 50

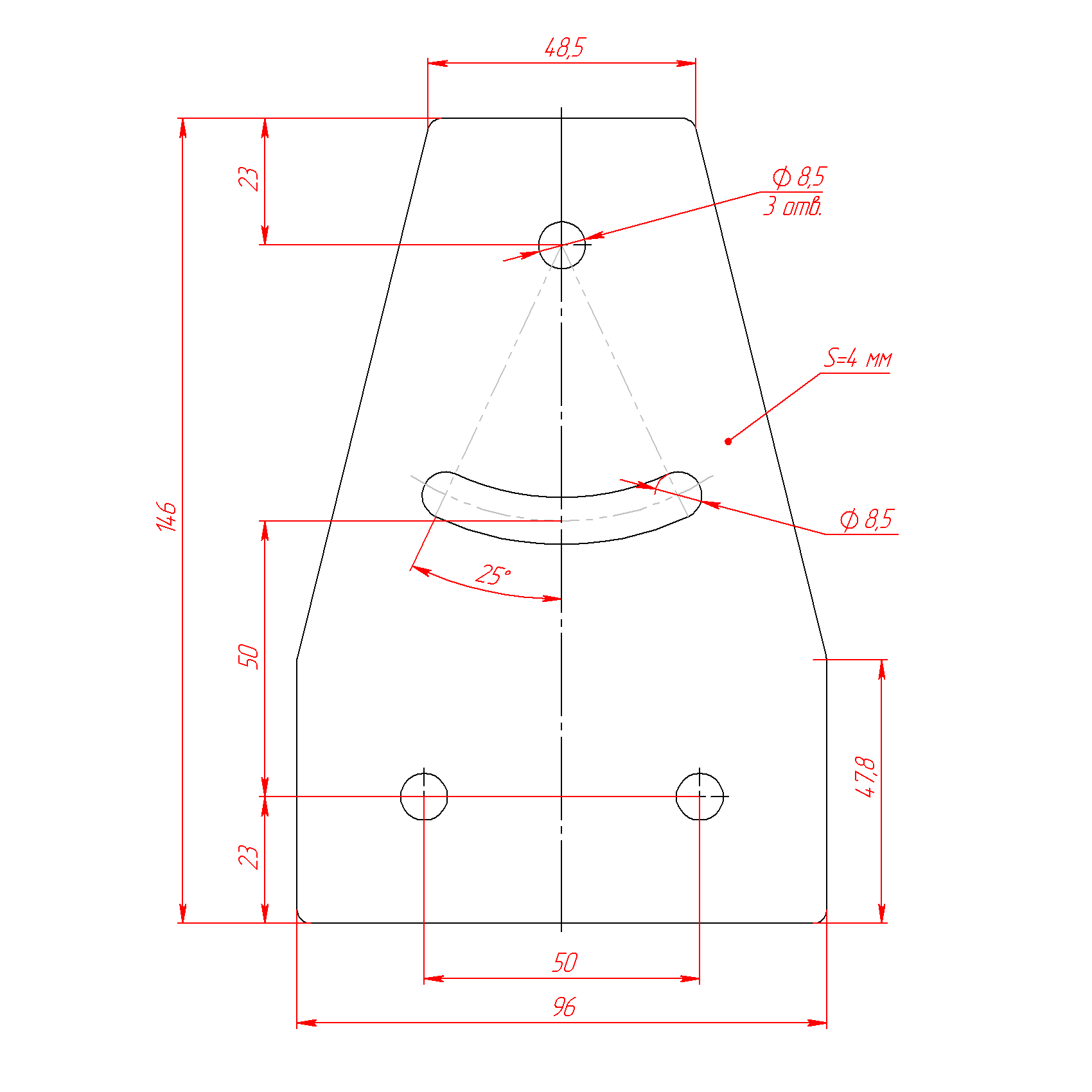

Чертёж соединительной пластины Т-4-У-50-DEG45
271.00 руб. от 1 шт.
( -3 % )
262.87 РУБ.
от 10 шт.
( -5 % )
257.45 РУБ.
от 50 шт.
( -8 % )
249.32 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие Т-4-У-50-DEG45 | Соединительная пластина, 4 отверстия с регулировкой угла
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Т-4-У-50-DEG45 | Соединительная пластина, 4 отверстия с регулировкой угла
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 10 рабочих дней

Описание

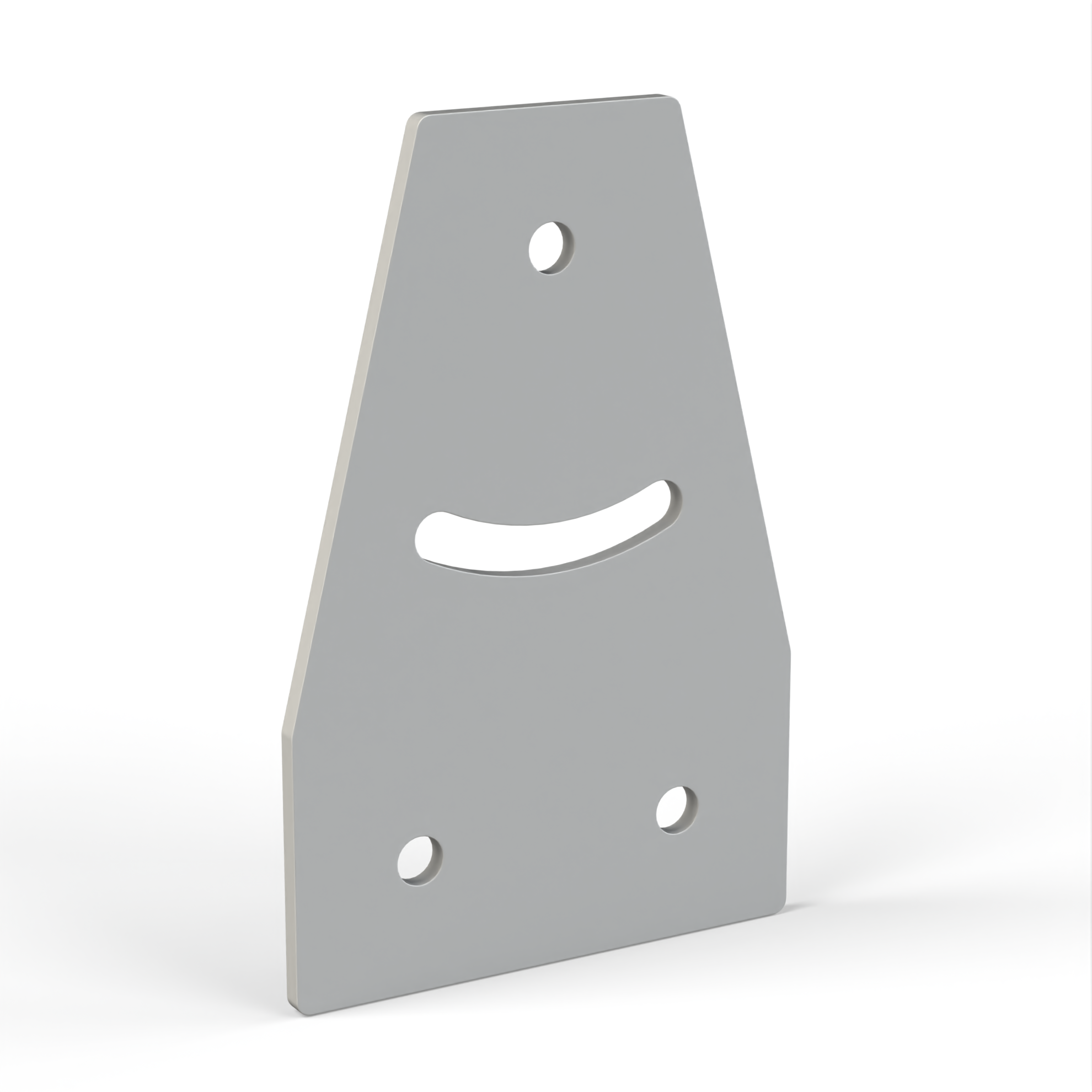

Стальная пластина для соединения между собой конструкционного профиля серии 50. В пластине присутствует прорезь для регулировки угла наклона крепления

Загрузить:
- 3D-Модель (Т-4-У-50-DEG45.step)
- Чертеж (Т-4-У-50-DEG45.pdf)
Не забудьте купить комплект крепежа к стальной соединительной пластине арт. Т-4-У-50-DEG45:

Т-болт М8х16 паз 10 мм арт. 5029 - 4 шт.  + Гайка с фланцем М8 DIN6923 - 4 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 4 шт. + Сухарь пазовый М8, паз 10, арт 5074 - 4 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 4 шт. + Закладной пазовый сухарь с фиксатором М8, паз 10, арт 2A11.A41A.01 - 4 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 4 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 4 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 4 шт. + Т-гайка, паз 10, М8, арт 5018 - 4 шт.

Характеристики

Артикул:
 Т-4-У-50-DEG50
Тип пластины:
 Т-типа
Профили:
 с пазом 10 мм, 50х50, 50х100, 50х150
Материал:
 Сталь 4 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,345
Цвет:
 Серый

Возможные замены или аналоги для арт. Т-4-У-50-DEG50:

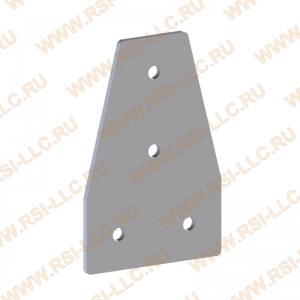

Т-4-50 | Соединительная пластина Т-типа 4 отверстия Т-4-50 | Соединительная пластина Т-типа 4 отверстия
217.00 руб./шт.
 ⓘ - в наличии ≈ 10 шт. ⓘ Т-4-У-50 | Соединительная пластина Т-типа, усиленная, 4 отверстия Т-4-У-50 | Соединительная пластина Т-типа, усиленная, 4 отверстия
198.00 руб./шт.
 ⓘ - в наличии ≈ 50 шт. ⓘ
